Наружная лестница на мансарду: варианты исполнения и монтаж сооружений. Металлическая лестница с бетонными ступенями

Лестницы с бетонными ступенями по металлическим косоурам

Лестницы со сборными бетонными ступенями по металлическим косоурам по-прежнему широко распространены. Их можно встретить как в современных зданиях, так и в домах старой постройки, что лишний раз свидетельствует об универсальности и высокой степени индустриализации данного конструктивного решения.

Область применения

Косоурные лестницы с наборными ступенями сегодня используются как при возведении объектов нового строительства, так и при капитальном ремонте или реконструкции зданий. В сфере нового строительства рассматриваемый тип лестниц чаще всего применяется в составе объектов промышленного и складского назначения.

В гражданском секторе, при строительстве многоэтажных жилых домов к косоурным лестницам прибегают крайне редко. Обычно это происходит в тех случаях, когда по каким-то причинам невозможно или нецелесообразно использование крупногабаритных сборных железобетонных изделий. Ниже на Рис.1 показано фото одного такого здания.

Рис.1. Устройство металлической косоурной лестницы в многоэтажном жилом здании

Принципиальная конструкция

Несущими конструкциями рассматриваемого типа лестниц являются площадочные балки и так называемые косоуры — наклонные балки лестничных маршей, воспринимающие нагрузку от укладываемых на них ступеней.

Основное решение косоуров – стальная прокатная балка с сечением в виде швеллера №14, 16, 18 (размер профиля устанавливается в зависимости от назначения лестницы, ширины и длины маршей). В отдельных случаях швеллерное сечение заменяют двутавровым. Площадочные балки выполняют обычно из тех же профилей, что и косоуры. Для придания стальным конструкциям лестницы необходимой степени огнестойкости, а иногда из сугубо эстетических соображений косоуры и балки покрываются специальными огнезащитными составами либо оштукатуриваются известковым или цементно-песчаным раствором по тканной (проволочной) металлической сетке.

Общая схема сборки лестницы выглядит следующим образом: поперек помещения лестничной клетки, в уровне междуэтажных перекрытий и в уровне промежуточных площадок укладываются горизонтальные площадочные балки, концы которых заделываются в продольные стены лестничной клетки. Затем в пролете между площадочными балками с заданным уклоном устанавливаются косоуры (по 2 шт. на марш), привариваемые к крайним площадочным балкам. Далее поверх косоуров укладываются сборные ж.б. ступени, а по площадочным балкам устраиваются площадки из сборных плит или из монолитного железобетона.

Конструктивное решение лестницы с наборными бетонными ступенями по стальным косоурам бывает двух видов: (1) с фасонными фризовыми (верхними и нижними) ступенями и (2) без фризовых ступеней (все ступени в пределах марша — одинаковые). Принципиальные конструктивные схемы и характерные узлы лестничных клеток с применением фризовых ступеней и без них представлены, соответственно, на Рис.2 и Рис.3.

Рис.2. Принципиальная конструкция косоурных лестниц с фризовыми ступенями

Рис.3. Принципиальная конструкция косоурных лестниц без фризовых ступеней

Кому-то может показаться, что конструкция косоурной лестницы, представленная на Рис.3 (с одинаковыми ступенями в пределах каждого марша) гораздо проще в исполнении, чем лестница с фризовыми ступенями (Рис.2). В действительности же это не так. При применении ступеней одинаковых размеров нередко оказывается затруднительным добиться того, чтобы при заданной высоте этажа стандартный размер подступенка уложился точное целое число раз в этой высоте. Поэтому более простой, «гибкой» и технологичной считается лестница с фризовыми ступенями, конструкция которой представлена на Рис.2.

Похожие статьи

probuild-info.ru

Металлическая лестница с деревянными ступенями: как изготовить

Деревянные ступеньки на металлической лестнице

Металл для изготовления лестниц – оптимальный вариант, который отличается высокой несущей способностью и эксплуатационной долгосрочностью. По своим технологическим возможностям, материал позволяет сооружать легковесные малогабаритные конструкции с любой конфигурацией и сложностью.

Металлические лестницы прекрасно вписываются практически в любой интерьер помещения, и уж тем более — фасад. Поэтому устанавливается металлическая лестница с деревянными ступенями и внутри, и снаружи дома. А какие существуют виды конструкций, и как это сделать, подскажет статья.

Содержание статьи

Особенности конструкций

Каждый частный дом — это предмет гордости владельца, который старается выбрать оптимальные варианты по изготовлению и установке любой конструкции. Это касается и сооружения лестницы из металлического каркаса с деревянными ступеньками.

Их преимущества и недостатки объединены в таблице:

Преимущества

Недостатки

Металлический каркас можно изготовить абсолютно любой сложности и конфигурации. Это позволяет устанавливать такие изделия в разных по площади помещениях, без опасений уменьшить небольшое пространство или, наоборот, заполнить комфортно имеющиеся пустоты; Долговечность. Конструкции имеют высокую несущую способность, это позволяет выдерживать лестницам большие нагрузки, а ступеньки при перемещении по ним человека, не издают шума, не скрипят, а при обшивке их деревом — не скользят; Удобство при монтаже и облицовке; Цена их значительно меньше монолитных лестниц из бетона или древесины; Универсальность. Лестницы могут быть интерьерными и наружными.

Для изготовления металлического каркаса своими руками необходимы некоторые навыки для работы с металлом; Монтаж конструкции более тяжелый, что связано с большой массой металлических деталей; Возможность появления коррозии, из-за некачественного покрытия металлических поверхностей.

Варианты конструкций

Существует несколько вариантов, в которых металл и дерево прекрасно сочетаются друг с другом в разных пропорциях.

Они могут быть:

• Современной конструкцией, в которой деревянные ступеньки крепятся на металлических косоурах или тетивах. В этом случае, перила и поручни могут быть деревянными и металлическими. Единственное требование к конструкциям – правильно вписываться в интерьере помещения;
• Более ранние способы изготовления металлических лестниц с облицовкой ступенек деревянными панелями. Такие конструкции отличаются высокой прочностью. При повреждениях они легко ремонтируются;
• Модульная модель. Ее основа — стальные модули, последовательно собираемые, что позволяет реализовать любой тип лестницы: от прямой простой маршевой — до сложной спиральной конструкции. Деревянные ступеньки крепятся на модули, что хорошо видно на фото.

Виды каркасов

По степени закрытости каркасы бывают:

• Закрытыми. В этом случае, металлическая основа скрыта от глаз человека. Внешний вид деталей, из которых собран каркас, не имеет значения, что позволяет при изготовлении элементов применять более дешевые материалы;
• Открытыми с двумя косоурами. При этом вся лестница: металлический каркас, деревянные ступени находятся на виду. Для косоуров лучше использовать профили нужного сечения из нержавеющей стали, а ступеньки крепить с обратной стороны винтами в потай;
• Открытыми с одним косоуром. Такие металлические лестницы с деревянными ступенями отличаются креплением элементов на одну несущую балку. При этом используемый профиль выбирается более массивный — для увеличения прочности модели, в которой, чаще всего, подступенки не требуются;
• На больцах. Это бескаркасная система, при которой крепление ступенек осуществляется к несущей стене специальными болтами;
• Винтовыми. Такие лестницы на металлокаркасе с деревянными ступенями имеют вид спирали, а ступеньки на ней крепятся к центральной несущей опоре.

Особенности сооружения

Металлические лестницы с деревянными ступеньками изготавливаются при наличии такого оборудования, как:

• Сварочный аппарат;
• Болгарка;
• Механическая пила;
• Струбцины;
• Электрическая дрель;
• Набор сверл;
• Циркулярная пила;
• Наждачный круг;
• Саморезы.

Металлическая лестница с деревянными ступенями своими руками собирается по заранее разработанному проекту и рабочим чертежам конструкции. В этой документации выполнены расчеты количества материалов для сборки конструкции: металлопроката, арматурной стали; расходы дополнительных материалов: количество электродов, составов для защитного покрытия металлических и деревянных поверхностей.

Компактный аппарат для электродуговой сварки позволяет выполнять прочные сварные швы, что превращает каркас сооружения в монолитную прочную конструкцию.

Совет: Изготавливать несущие балки — косоуры или тетивы, следует из швеллера, двутавровой балки, углового профиля, труб с прямоугольным сечением.

Сборка каркаса простой конструкции

Для сооружения простейшего металлического каркаса используются швеллера номерами 8 или 10, поставленные на ребро.

Инструкция проведения работ:

• По размерам чертежа изготавливаются два косоура из швеллеров;
• Из арматуры собираются кобылки — опорные приспособления, которые крепятся на косоуры;
• К кобылке, к той ее части, на которую непосредственно «ложится» ступенька, привариваются кронштейны для ее крепления;
• Выполняется разметка косоуров для установки кобылок;
• Кобылки привариваются на швеллера по намеченным местам;

Совет: Для достижения абсолютной идентичности второй косоур следует приложить к детали с уже приваренными элементами. Разметку, при обнаружении отклонений, скорректировать.

• Для сооружения лестницы стандартной ширины до 1 метра изготавливается два косоура или две тетивы. Для более широкой конструкции понадобится три и более балки;
• Все составляющие металлического каркаса собираются электродуговой сваркой;
• Готовая конструкция обрабатывается грунтом и покрывается защищающим ее от коррозии составом.
• Опорные элементы для установки на них ступенек можно изготовить сварные из швеллера, металлических уголков, приваренных к косоурам.

Более сложным вариантом является изготовление металлического каркаса лестниц из листовой стали большой толщины с пилообразной тетивой. Это необходимо делать очень тщательно, точно соблюдая все размеры.

Обшивка ступенек деревом

Собирая металлические лестницы с деревянными ступенями, необходимо, прежде всего, оценить вероятность установки дополнительных крепежных деталей для крепления ступенек. Это могут быть пластина или рамка.

При использовании уголков, лестница металлическая с деревянными ступеньками собирается очень просто: дерево крепится винтами непосредственно на уголки. С обратной стороны, в них предварительно должны быть просверлены отверстия.

Косоур поворотной лестницы – осталось установить ступени

Винтовые лестницы металлические с деревянными ступенями собираются сложнее. В этом случае на центральную опору крепятся платформы для размещения на них деревянных полотен, которые фиксируются в нескольких местах болтами. Чтобы внешний вид ступенек с лицевой стороны не был испорчен, они фиксируются с обратной стороны.

При изготовлении платформы в виде рамки, сваренной из уголков, под все элементы подкладывается доска требуемого размера и укладывается с малым зазором, что позволит при изменении объема, древесине не разрушаться.

Платформы под забежные ступени в виде рамок

Если крепление деревянных ступеней к металлической лестнице выполняется на больцах, необходимо:

• Обеспечить прочное крепление элементов лестницы к стене;
• Такая лестница металлическая с деревянными ступенями своими руками может использоваться лишь при наличии рядом несущей бетонной стены, или стены из полнотелого красного кирпича. Хлипкие перегородки не смогут выдержать нагрузки, оказываемой на них;
• Положение ступенек определяется на этапе проектирования;
• В стену монтируются кронштейны, с помощью которых фиксируются все детали;
• Ступеньки между собой соединяются больцами по внешнему краю. Для этого сбоку оставляется небольшой отступ, просверливается нужное отверстие. На подготовленный участок насаживаются больца и фиксируются винтами.

Как правильно и быстро изготавливаются лестницы с деревянными ступенями с металлическим каркасом, во всех подробностях показывает видео в этой статье.

Изготовление лестницы с металлическим каркасом и деревянными ступенями – это не слишком сложный процесс. Хотя – для кого как.

В любом случае, прежде, чем изготавливать ее в жилом помещении, стоит предварительно соорудить пробную конструкцию — например, в погреб. А после приобретения некоторого опыта, можно смело изготавливать более сложную модель.

olestnicah.ru

Рассчитать лестницу из бетона - По ступенькам

Очень часто, при строительстве индивидуальных домов Вы можете столкнуться с проблемой обустройства лестницы из бетонных ступеней ЛС. Стоит отметить, что наборные лестницы из бетонных ступеней применяются не только в индивидуальном строительстве, но и на множестве других объектов. Строительство такой лестницы можно условно разбить на несколько этапов — проектирование, заказ ступеней и их монтаж. Рассмотрим каждый этап отдельно и более подробно.

Проектирование лестниц из бетонных ступеней

Лестница из наборных ступеней состоит из косоура и собственно самих ступеней. Как правило, в качестве косоуров для маршей из бетонных ступеней применяют две металлические балки, имеющие сечение двутавра или швеллера,высотой 16-22 мм. Такая конструкция облегчает последующий монтаж ступеней. Для расчета лестниц вам необходимо знать два главных ключевых параметра — это ее ширину и высоту. Также, вам следует определиться, где будет использоваться данная лестница. Если это служебная лестница (подвал, чердак) — то применяются ступени высотой 143 и 168 мм, а уклон лестницы составляет 1:1,5. Во всех остальных случаях применяются ступени 125 и 145 мм, а уклон составляет 1:2. Теперь разберемся, что это значит.

Расчет длины косоуров и количества ступеней

Пример расчета выполним для обычной лестницы с уклоном 1:2. Предположим, что высота подъема составляет 1 метр. Исходя из уклона, мы можем вычислить длину будущей лестницы — она составит:

L = h*2, где h — высота

L = 1*2 = 2 метра.

Если вы помните курс геометрии, то можете понять, что длина и высота являются катетами, а косоур гипотенузой. Согласно теореме пифагора сумма квадратов длин катетов равна квадрату длины гипотенузы. Это значит, что длину косоура можно вычислить как квадратный корень из сумму квадратов длины и высоты лестницы:

Lкос=(L2+h3)^(1/2),

где L — длина лестницы, м; h — высота лестницы, м.

В данном случае Lкос=(12+22)^(1/2) = 2,236 м.

Также, учитывая, что тангенс угла наклона косоура равен 0,5 (h/L), можно определить, что сам угол наклона приблизительно равен 270. Определившись с длиной кососура, можно переходить к подсчету количества ступеней.

Необходимое количество ступеней определяется по формуле:

n =h/hст,

где h — высота лестницы, мм

hст — высота ступени, мм.

В нашем примере высота ступени составляет 145 мм. То есть нам необходимо 1000/145 = 6 ступеней. При этом, 6*145 = 870 мм, Поэтому необходимо добавить еще одну ступень высотой 125 мм — это нижняя ступень с маркировкой ЛСН. Итак, у нас есть все необходимые данные для заказа лестничных бетонных ступеней.

Оформляем заказ на лестничные ступени

После подсчета у нас получилось, что нам необходимо заказать 6 ступеней высотой 145 мм и 1 высотой 125 мм. Обратите внимание, что лестница стоит из трех видов ступеней — нижних ЛСН, рядовых ЛС и верхних фризовых ЛСВ. Использование ЛСН и ЛСВ в целом не обязательно, но ЛСН нам необходима, чтобы набрать высоту. А необходимость применения ЛСВ зависит от способа стыковки лестницы с площадкой. Если вы используете верхнюю ступень ЛСВ, то она врезается в площадку и является ее продолжением. Если нет, то площадка имеет Г-образную форму для стыковки. В последнем случае длина всей конструкции несколько увеличивается. Иногда в качестве площадки применяют пустотную плиту перекрытия. Поэтому перед заказом вам необходимо определиться с типом конструкции лестницы. Также обратите внимание, что согласно ГОСТ, верхние ступени делаются несколько шире основной лестницы. Например, если ступень ЛС12 имеет ширину 1200 мм, то ЛСВ12 — 1310 мм. При этом, вы можете заказать и ступень ЛСВ длиной 1200 мм, но это необходимо уточнить при заказе.

1 — ступень ЛСН; 2 — ступень ЛСВ; 3 — ступень ЛС.

Еще один важный момент — установка на ступень закладных деталей. Они нужны для крепления металлических перил к лестничному маршу, и могут располагаться как с левой, так и с правой стороны. По умолчанию ступени идут без закладных, так что если вам нужны закладные, надо это указать отдельно. Наличие закладной и сторона ее расположения обычно обозначаются дополнительным индексом в наименовании ступеней. Например ЛС12 — ступень рядовая шириной 1200 мм без закладных деталей, ЛС12-л — закладная слева, ЛС12-п — справа, ЛС12-лп — закладные с двух сторон.

Предположим, что вам нужна лестница шириной 1200 мм с верхней ступенью ЛСВ по ГОСТ и без закладных деталей. Ваш заказ будет выглядеть так: ЛСН12 — 1 шт, ЛС12 — 5 шт, ЛСВ12 — 1 шт. Также вам необходимо сообщить адрес доставки. Учтите, что длинные ступени достаточно тяжелые, вам может потребоваться разгрузка, а значит необходимо заказывать доставку с манипулятором. Также помните, что на ступени может быть очередь, так что оформлять заказ лучше заранее.

Монтаж бетонных лестничных ступеней

Развернутую статью о монтаже ступеней мы подготовим позже. Сейчас отметим, что удобнее начинать монтаж бетонных ступеней снизу лестницы. Также помните, что раствор или бетон, который вы используете для скрепления ступеней увеличивает высоту лестницы, добавка высоту может составлять до 5 мм на одну ступень.

postupenkam.ru

варианты исполнения и монтаж сооружений

Наружная лестница на мансарду создается в виде стационарной и раскладной конструкции. По форме различают простые и винтовые изделия, а также маршевые сооружения, изготовленные из дерева, металла и бетона.

Проектирование конструкции производится на этапе возведения здания.

Уличная лестничная установка на чердак

Какой материал лучше

1. Деревянные ступени отличаются прочностью и натуральностью, но требуют более тщательного ухода. Они не должны декорироваться покрывным материалом, так как глянцевые покрытия не безопасны для лестниц.
2. Металлические установки сооружаются из алюминия, стали и кованого чугуна. Они имеют рифленую поверхность и декорируются разными материалами. Различают хромированные, окрашенные и патинированные изделия, выполненные в разном стиле.
3. Каменные сооружения можно декорировать элементами дерева и металла. Отделка камнем обычно производится поверх бетонного сооружения.

Уличный лестничный марш на чердак

Типы сооружений

Ниже представлен краткий обзор вариантов, как сделать наружную лестницу на мансарду:

• Стандартное одномаршевое сооружение имеет вид прямой конструкции, расположенной под углом, составляющим 30-45 гр. Установка подобной конструкции невозможна при высоте потолка более 250 см – ступеньки будут очень крутыми.
• С забежные ступени. Вместо поворотной площадки монтируют трапециевидные ступеньки, укладывающиеся узкой стороной в меньшем радиусе поворота. Ширина в центре ступеней составляет 30 см. Такое сооружение занимает меньше места, нежели поворотное и способствует комфортному подъему на мансарду.

Чердачный лестничный марш внешней установки

• Винтовая наружная лестница на мансарду своими руками на фото представлена с использованием забежных ступеней, крепящихся к опорной стойке. Из-за неудобной формы изделия повышен уровень травмоопасности. Поэтому следует предусмотреть монтаж перил и устройство дополнительного освещения.
• Складной тип устройства представлен в виде компактной установки, включающей нескольких секций, которые при складывании легко убираются в потолочный люк. Данные устройства можно применять по мере необходимости. Если выбор пал в сторону трансформера, он может использоваться в качестве приставной конструкции, стремянки и помоста.

Чердачная лестница внешнего монтажа

Ниже отображена наиболее удобная наружная лестница на мансарду на фото.

Лестничные площадки, соединяющие марши между собой, создаются в разных конфигурациях:

• Прямоугольные.
• Квадратные.
• Многогранные.
• Круглые, полукруглые.
• Овальные.

Проектирование деревянного сооружения

Для воспроизведения конструкции, прилегающей к стене послужат основные элементы:

1. Косоуры.
2. Опорные тетивы.
3. Больцы болты, вкручиваемые в стену.

Рассматривая вариант на косоурах, угол поворота может составлять 90 и 180 гр.

Ширина изделия варьирует в пределах 80-100 см. Ширина ступеней составляет 20 – 32 см. Забежные ступени в узкой части достигают до 10 см. Подступенки определяются диапазоном 15 – 19 см.

Чердачная лестничная конструкция внешнего размещения

Этапы монтажа

Для создания косоуров применяется брус с параметрами в 6 см. В них пропиливаются выемки по 2 см. Это способствует удобному расположению ступеней. После проверки на ровное положение, можно отшлифовать элементы.

Косоуры закрепляются по предварительной разметке. Крепятся брусья в верхней и нижней части, этому служат металлические кронштейны. Первым крепится косоур, направленный по стене, а второй параллельно.

Ступени готовятся из массива слоем в 3,5 см. Вырезается и тщательно отшлифуется. Ступеньки должны быть подогнаны к косоурам и входить в предварительно вырезанные пазы. Двухкомпонентный клеевой состав наносится на ступеньку, пазы и прочие участки для фиксации, монтируются на своих местах.

Чердачная лестница для улицы

Сооружается ограждение, включающее балясины и перила. Для достижения гладких свойств применяется шлифмашина. На финишном этапе производится отделка лакокрасочными материалами.

Важно! Если сооружение оборудовано подступенками, тогда после фиксации косоуров прибиваются подступени, после – ступеньки, а на финише – перила.

Типы металлических лестниц

1. Конструкция с металлическими косоурами – хребтами, предусмотренными для монтажа ступенек.
2. Изделия с креплением на больцах – сооружения без каркасов, выполненные из отдельных ступенек, зафиксированных к несущей стене специальными болтами.
3. Установки на наклонных несущих балках – тетивах, размещающих между собой отдельные проступи или с подступенками.
4. Винтовые установки со спирально размещенными лестницами и несущей опорой.

Лестница на крышу с улицы

Особенности конструкции

Винтовые сооружения обычно собирают из заводских модулей. Опора изделии производится на перекрытиях. Для прочности монтируются опоры под лестничной площадкой, под сегментом установки с забежными ступеньками. Площадки фиксируются консолями, а стойки скрывают в стене. Ограждения крепятся непосредственно на ступени или фиксируются сваркой или болтами к торцу ступенек.

Несущие детали сооружений дополняются бетонированными элементами, просечно-вытяжными листами, керамогранитом, арматурной сталью, рифленым железом.

Подготовка каркаса

Ставится на ребро швеллер с параметрами 8-10. Настил подбирается из стальных элементов, подготовленных для будущей облицовки. Ограждениями выступает угловая сталь, для опор и проступей применяется арматура.

Из арматуры сооружаются кобылки, монтируемые на балку. К тому участку кобылки, на котором разместится ступенька, привариваются кронштейны для фиксации.

К швеллеру надо привариваются кобылки, готовится второй косоур и все металлические элементы соединяются воедино с помощью сварки.

Лестничный марш на мансарду с улицы

Металлическая лестница с заливными бетонными ступенями

При подготовке материалов потребуется:

• Брусья.
• Фанерные листы.
• Доски из массива.
• Крепления.

Доски и фанера фиксируется с помощью гвоздей к брусьям. При выполнении работ важно следить за отсутствием щелей. Опалубка может сооружаться лишь для 1 ступени, затем переставлять ее на следующие. Доски для отдельных ступенек изготавливаются со смещением. Вторая устанавливается на 1 см ниже первой. Сбоку монтируют подпорки.

Уличный лестничный маар на крышу

Армирование каркаса

Вдоль марша создаются прутки из металла толщиной 10 мм, они потом образуют соединения между собой. Передние кромки ступеней фиксируются поперечной арматурой. Монтируются деревянные пробки для перил. На дно опалубки засыпают гравий и кирпичную крошку. Дренаж уплотняется.

Заполнение бетонной смесью

Заливается опалубка цементом. Высота 10 см. Застывание ступеней длится 2 дня, затем убирается опалубка.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

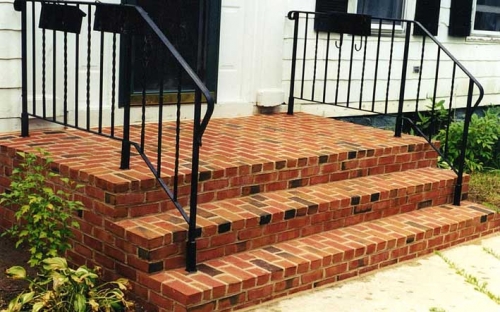

Входная лестница в дом из бетона

Делам входную лестницу в частный дом: требования и советы

Входная лестница — это очень распорстраненный аттрибут частного дома. Она может быть состояить из нескольких ступенек или быть высокой, в любом случае, она выполнять важные функции, в том числе, декоративные. По виду фасада здания, по входу в дом можно уже многое сказать о хозяине помещения, его достатке и вкусе.

Какие варианты лестниц могут быть для частного дома? Какие технические требования существуют для таких строений? Возможен ли вариант установки готовой конструкции? Какими навыками нужно обладать, чтобы построить такую лестницу самостоятельно, собственными руками? На все эти вопросы вы сможете найти ответы в этой статье.

Виды входных лестниц. Фото

Перед началом строительства и проектировочных работ необходимо определиться с видом входной лестницы, чтобы она не только выполняла своё прямое назначение, но и гармонировала с общим строением, дополняла его. Различают виды входных изделий по материалу, из которого они изготовлены, и по конфигурации. Немаловажным фактором в определении вида конструкции является и её размер. И конечно же, очень важно учитывать индивидуальные особенности дома. Наглядным примером будут представленные фото.

По своей форме входные конструкции могут быть:

• винтовыми;
• прямолинейными;
• поворотными;
• с ровными, закруглёнными углами;
• с наличием лестничной площадки и без неё;
• с крыльцом .

Неплохо себя зарекомендовали комбинированные решения, но здесь придётся потрудиться с технической документацией и совмещением разных видов конструкции. Конечно, цена такой лестницы будет немного выше.

Основные технические требования к входным лестницам, особенности расположения

1. Основным и важным правилом при конструировании входного изделия является расположение. Нежелательно возводить лестницу впритык к дверному порогу. Многие профессионалы акцентируют внимание на этом моменте, считая его существенным для всей конструкции и дальнейшей её эксплуатации.
2. Установка лестницы сразу возле входа имеет неудобства и для самих жильцов. Так как входная дверь открывается наружу, то необходимо спуститься на несколько ступенек вниз. чтобы дверь свободно распахнулась, тоже происходит и при закрытии.
3. Особое внимание строители акцентируют на безопасности конструкции, так как многие из них становятся просто непроходимыми в зимнее время. Выбрав неправильно материал для строительства, вы можете зимой получить просто горку, по которой придётся спускаться и подниматься только с ледоходами на ногах.
4. Не последним фактом при выборе конструкции и материала является и влияние погодных условий на сам материал. Стоит помнить, что конструкция находится под открытым небом, поэтому постоянно подвергается перепадам температуры, влаге, снегу и ветру.

Технические требования к наружным лестницам

Начиная строительство наружной лестницы, стоит помнить, что вы возводите архитектурное сооружение, которое должно отвечать определенным техническим нормам, выполнение которых важно, прежде всего, для удобства и безопасности. Такое приспособление должно отвечать некоторым требованиям:

• Крыльцо может возводиться одновременно со всем зданием. а может пристраиваться после выполнения всех основных работ по строительству дома.
• В зависимости от того, с какой стороны будет располагаться вход, существуют определенные правила выбора размеров лестницы. Так, с северной стороны никогда не пристраивают большую конструкцию, а с южной, наоборот, нередко сооружают огромную террасу с широкой массивной конструкцией. В основном, входные конструкции располагают с тыльной стороны дома, при этом придерживаются единого ландшафтного и архитектурного стиля;
• Для того чтобы вся конструкция входной лестницы была устойчивой, для неё сооружают отдельный фундамент. при этом часть конструкции должна обязательно упираться в стену здания. Если для входа достаточно нескольких ступенек, то можно выбрать в качестве строительного материала бетон, и соорудить массивные ступени;
• Стоит отметить, что наличие фундамента для входной лестницы необходимо, чтобы избежать взаимной усадки конструкции здания и лестницы. Не стоит соединять фасад и лестницу между собой анкерами, так как именно усадка начнёт разрушать либо стену дома, либо конструкцию со ступенями;

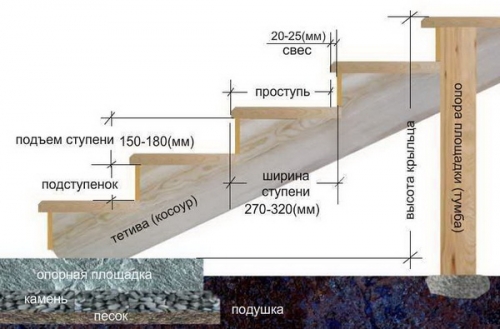

• К размерам и габаритам входной лестницы выдвигаются общие требования, которые позволят комфортно и свободно передвигаться: нормальная ширина ступеней – 80 сантиметров, наклон ступеней для стока воды – 2, проступь – 29–33 см, подступенек – 17 см. Не стоит забывать, что выбранная конструкция должна свободно пропускать крупногабаритные предметы, в случае надобности заноса в дом.

Основные материалы для изготовления входных лестниц

Входные конструкции к дому можно заказать уже готовые, но если вы имеете опыт работы с одним из материалов, их достаточно просто возвести самому. Самыми востребованными материалами считаются:

Этот вид встречается чаще всех других из-за своих показателей прочности и минимального воздействия на него погодных условий. Для того чтобы изготовить лестницу, необходимо предварительно сварить основу из арматуры. это помогает увеличить прочность сооружения и не даёт разрушаться конструкции. Бетонные изделия могут изготавливаться как отдельные части, так и собираться в единую конструкцию, или быть единым, монолитным комплексом. Сегодня самыми востребованными являются монолитные конструкции, они имеют самую максимальную прочность.

Для самостоятельного сооружения бетонной лестницы необходимо подготовить сварную армированную основу, опалубку из деревянных досок. куда в дальнейшем и будет заливаться бетон. Для опалубки не нужно покупать дорогих досок высокого качества, можно использовать даже обычную фанеру. Когда будет заливаться бетон, готовая опалубка должна предварительно смачиваться водой. Это поможет избежать вытягиванию деревом влаги из самого бетона и не будет вызывать его хрупкости.

Залитый бетон в опалубку должен простоять несколько суток, до полного его застывания. Снятие опалубки должно быть постепенным и аккуратным, чтобы не нарушить общую конструкцию. Совет специалиста! Когда в бетонной лестнице установлена армированная основа, вы можете быть уверенными в её прочности, устойчивости к погодным воздействиям. В качестве отделочного материала может использоваться большое количество материалов, которые представлены на современном строительном рынке.

Лестница из металла

Такую конструкцию собрать самостоятельно легче всего, достаточно иметь сварочный аппарат, и уметь работать с ним. Сегодня некоторые фирмы предлагают металлические лестницы, состоящие из отдельных элементов, которые можно собрать самостоятельно. Чтобы изготовить лестницу из металла самостоятельно, необходимо приобрести железный профиль, уголки и швеллера. Для перил будет необходима арматура.

Как отмечают специалисты, металлические лестницы не являются безопасными при использовании в зимнее время, а если в качестве ступеней будут установлены гладкие металлические листы. то идти по ним будет, вообще, невозможно. Примером могут служить представленные фото. Совет специалиста. Если вы решили, что вам нужна входная конструкция из металла, то лучше для ступеней использовать перфорированные листы, и после установки, нужно обрабатывать конструкцию антикоррозийными составами в течение первых трёх лет, с частотой — 2 раза в год.

Деревянные лестницы

Такие лестницы встретить можно крайне редко, но если дом сделать из дерева, то изделие тоже может быть из подобного материала. Для того чтобы деревянная конструкция прослужила длительное время, необходимо правильно выбрать материал для её изготовления. Для деревянных маршей лучше устанавливать бетонные опоры, которые в народе называются быками. Если вы установите лестницу на почву, то она начнёт очень быстро гнить и за пять лет станет непригодна к эксплуатации.

Основным преимуществом, по которому многие отдают предпочтение деревянным конструкциям, остаётся их привлекательный вид. Конструкции из дерева всегда отличаются своим богатством и роскошью. Наглядным примером станут представленные фото с образцами лестниц из дерева. Для установки и самостоятельного изготовления деревянной лестницы. не нужны специальные инструменты, достаточно иметь шуруповёрт, молоток, саморезы, гвозди и пилу.

Совет специалиста! Деревянные конструкции нуждаются в постоянном уходе и обработке антисептиками против гниения, и порчи насекомыми. Входные лестницы в дом должны быть постоянно в отличной «форме». Эти составы продаются в любом строительном магазине.

Ошибочно думать, что изготовить красивую, функциональную лестницу своими руками очень трудно. Следует лишь внимательно просмотреть инструкции, где входные лестницы в частных домах показаны очень грамотно и доступно. Если вы профессионально подойдёте к выбору вида конструкции, материала для её изготовления, то сможете не только создать свой шедевр собственными руками, но и сэкономить значительную сумму семейного бюджета.

Барсуков Виктор Иванович

Входная лестница своими руками

Непременный атрибут каждого здания, начиная с дачного домика, коттеджа, магазина, офиса и заканчивая дворцом — входная лестница. Пусть небольшая, в 2-3 ступеньки, но все же она всегда есть. Чаще всего это связано с перепадом высоты. Входная лестница — это первое впечатление о доме, а, значит, и о его хозяевах. Какой должна быть лестница, которая ведет в дом? Конечно, прочной, безопасной, удобной, долговечной и красивой. Можно купить готовую лестницу или заказать, а можно соорудить собственными силами. Для этого нужно желание, элементарные строительные навыки и несколько правил геометрии из школьной программы. При строительстве лестницы необходимо выбрать подходящий материал, следует учитывать, что материал и оформление лестницы должны соответствовать стилю дома, чтобы входная лестница не выглядела чужеродным архитектурным элементом.

Содержание

Виды входных лестниц

В зависимости от материала, входные наружные лестницы бывают деревянные, металлические, бетонные. Но чаще применяются комбинированные — из разных материалов, например, каркас металлический — обшивка деревянная или основание кирпично-бетонное — финишная отделка из керамической плитки, природного или искусственного камня. Другой вариант: металлическая лестница с бетонными ступенями. Дизайнерских идей по оформлению входных лестниц в дом великое множество. Наружные входные лестницы фото.

Делаем входную лестницу своими руками

Общие принципы строительства

Независимо от материала, формы и размера лестницы, существуют основные принципы сооружения входной лестницы, которые надо знать всем, кто строит дом, и тем более кто выполняет строительные работы своими руками. Необходимо, помнить, что входная лестница не защищена от неблагоприятных атмосферных факторов, что требует высокого качества материалов или их дополнительной обработки. Деревянные поверхности пропитывают антисептиком, обрабатывают лаком, металлические покрывают противокоррозийными средствами. Поверхность ступеней не должна быть скользкой. Часто бывает, что входную лестницу не вносят в план дома, и вспоминают о ней, когда уже готов фундамент или первый этаж. В идеале фундамент дома и входной лестницы должен быть единым. Входная лестница с автономным фундаментом менее прочная и недолговечная.

Как грамотно рассчитать размеры

При проектировании лестницы важно соблюдать правильные пропорции, они одинаковы для всех типов лестниц. Эти стандарты выверены временем и обеспечивают безопасность и комфортный шаг. Следует придерживаться следующих параметров:— высота ступеней (подступенок) — 15-18см;— глубина (проступь) — 27-32см; — угол уклона поверхности для водоотвода — 1,5 градуса;— ширина площадки перед входной дверью не менее 1м;— оптимальный угол подъема лестницы 30 градусов.

Для самостоятельного сооружения входной лестницы хорошо подходит бетон. Бетонные лестницы износоустойчивы, хорошо переносят физические и температурные нагрузки, бетон — дешевый материал, он прост в работе и пластичен, хорошо сочетается с другими отделочными материалами: металлом, деревом, пластиком, керамикой, что позволяет реализовать любую дизайнерскую фантазию.

Порядок работы

Как сделать входную лестницу из бетона своими руками? Пошаговая инструкция.

• Выбор конструкции (прямая или поворотная, одно- или многомаршевая, монолитная или наборная)
• Составление чертежа и плана работы (размеры, материалы, инструменты и оборудование)
• Основание для лестницы (железобетонная плита, гравийная подушка)
• Строительство бетонной лестницы (опалубка, арматура, заливка бетона)

Сборка опалубки — самый важный и трудный этап.Опалубку устанавливают там, где будет размещаться лестница. Для того, чтобы достичь максимально гладкой поверхности ступеней опалубку делают из строганых досок или изнутри заделывают фанерой. Доски обильно проливают водой, чтобы они не впитывали влагу из бетона. Затем монтируется арматурный каркас из стальных прутьев, это обязательное условие для повышения прочности конструкции и предотвращения растрескивания бетона. Для еще большего укрепления ступеней дополнительно можно установить металлический уголок со специальными крючками ("усами"). Только после этого можно заливать бетонную смесь.

Дачные варианты

Устройство лестницы из кирпича и бетона

На даче для кирпичных и каменных домов лучше построить входную лестницу из бетона и кирпича.

Такая лестница устроена следующим образом:

• подушка из щебня и песка
• основание — плита из железобетона
• колодец, кирпичная кладка
• ступени из кирпича
• отделка ступеней тротуарной или керамической плиткой

Лестница из дерева

Лестницы из дерева органично смотрятся возле деревянных домов. Их лучше устанавливать на бетонной подушке для изоляции от земли. Между деревянной конструкцией и бетоном укладывают гидроизоляционный материал (толь, рубероид). Самые прочные и долговечные входные лестницы из дуба. Деревянная входная лестница для дачи фото.

Если количество ступеней на входной лестнице больше трех, ее оборудуют ограждениями, которые не только выполняют функцию безопасности, но и имеют эстетическое значение. Оригинальные ограждения с перилами из металла, дерева, камня украсят самое скромное строение. Ограждения для входной лестницы дачного дома фото.

Огромный выбор строительных материалов, интересных конструкций и лестничной "бижутерии" плюс умелые руки позволят создать настоящий шедевр лестничного искусства.

Статьи по теме

Входные лестницы: типы. Технология изготовления входного подъемного устройства из бетона

Непременная составляющая каждого здания – наружная лестница. Она является не только соединяющим звеном внешнего и внутреннего пространства, но и олицетворяет любое строение в целом, формируя его образ. Особого внимания заслуживают входные лестницы в частных домах, ведь именно при входе создается первое впечатление о владельце жилья.

Входная бетонная лестница, отделанная камнем и керамической плиткой.

В отличие от внутренних, наружные лестницы необходимы даже в одноэтажных строениях, поскольку всегда имеется хоть незначительный перепад уровней. Тем не менее, для удобного и безопасного передвижения человека однозначно требуется наличие подъемного устройства. Без него невозможно взобраться на высоту – так уж устроены люди. Поэтому при возведении дома необходимо помнить и о таком, очень важном, архитектурном атрибуте.

Основные качества, которыми должны обладать наружные лестницы

Помимо того, что наружному подъемному приспособлению надлежит органично сочетаться со стилем здания и составлять композиционное единство с ландшафтным дизайном, лестница на входе в дом должна обладать еще другими определенными качествами.

Фото небезопасного варианта подъемника (ступени скользкие и на конструкции отсутствуют поручни).

Так, обязательными свойствами для данной конструкции являются:

Все перечисленные выше пункты зависят от многих факторов:

1. Материала, из которого изготовлена такая лестница.
2. Насколько точно соблюдена технология возведения подъемного устройства.
3. Правильно ли выбран тип конструкции.
4. Точно ли соблюдены необходимые пропорции подъемника и так далее.

Лестницы для входа в дом подразделяются на множество типов. Перед их строительством, конечно же, необходимо сначала определиться в этом вопросе.

Закругленный бетонный подъемник, отделанный гранитом.

Также потребуется выбрать добротный материал, из которого она будет возведена. К этому нюансу необходимо подходить со всей серьезностью.

Обратите внимание! От выбранного материала напрямую будут зависеть и итоговая цена подъемника, и его соответствие стилю дома. К тому же, так как любое наружное строение, даже при наличии козырька, в большей степени подвержено негативному воздействию внешней среды, чем внутренние конструкции, то от прочностных качеств выбранного материала также будет зависеть и долговечность внешней лестницы.

Возведение входной лестницы

Сейчас современный рынок предлагает различные готовые входные подъемники, но, как правило, стоят они недешево. Поэтому, если финансы ограничены и есть навык в строительстве, то, при правильном подходе к делу, входная лестница в частный дом может быть возведена и своими руками. Это поможет значительно сэкономить семейный бюджет.

Фото многоугольного входного подъемника.

Типы входных лестниц

Как же не запутаться с типом конструкции и выбором материала? Прежде всего, следует отметить, что существуют основные материалы, из которых обычно возводят лестницы. Зачастую их сочетают между собой.

К ним относятся:

• бетон;
• металл;
• кирпич;
• реже дерево;
• натуральный или искусственный камень.

Наружные подъемные сооружения по конфигурации маршей подразделяются на такие основные типы, как:

• прямолинейные;
• криволинейные;
• комбинированные.

Также входная лестница может иметь в своем устройстве площадку (крыльцо), которая окружает ступени. Ее фигура зачастую обуславливается формой марша.

Поскольку описать процесс изготовления каждой конструкции здесь невозможно, то на примере такого самого оптимального и широко применяемого варианта, как одномаршевая прямая лестница из бетона, рассмотрим поэтапно всю процедуру возведения. Итак, как сделать бетонный подъемник своими руками?

Технология изготовления входного подъемного устройства из бетона

Всю процедуру строительства бетонной входной лестницы можно условно поделить на такие этапы как:

1. Расчет параметров подъемника.
2. Составление чертежа.
3. Закладка основания для лестницы.
4. Сборка опалубки.
5. Установка арматурного каркаса.
6. Заливка конструкции бетоном.
7. Установка перил (при необходимости).
8. Финишная отделка входного подъемного устройства различными материалами.

Устройство наружной лестницы.

При возведении входного строения следует придерживаться общепринятых стандартов:

• высота лестничных подступенок – от 15 до 18 см;
• глубина проступи – от 27 до 32 см;
• ширина площадки – не менее 1 м;
• угол наклона лестницы – 30 градусов.

Ступеньки для лестницы – форма, материал, особенности конструкции

Фото устройства опалубки для бетонной входной лестницы, которая состоит из:

• 1 – брусков, при помощи которых скрепляется опалубка;
• 2 – брусков для скрепления листов, которые формируют ступени;
• 3 – досок, формирующих ступени;
• 4 – торцевой опалубки.

Пошаговая инструкция строительства бетонной лестницы включает в себя следующие шаги:

1. На первом этапе изготавливается площадка под лестницу. Для этого сначала необходимо уложить подушку из щебня и песка на всю площадь ее расположения, предварительно сняв слой почвы где-то на 2-3 см. Затем крыльцо заливается бетонным раствором. Принцип такой же, как и для изготовления бетонной стяжки. Площадка будет служить основанием всей конструкции. При этом обязательно следует следить, чтобы она получилась строго горизонтальной.
2. Далее, после высыхания раствора, чтобы входная лестница в дом получилась ровная и красивая, нужно соорудить жесткую и прочную опалубку. Для этого применяется водостойкая фанера сечением около 20 мм, из которой удобно изготавливать криволинейные детали лестниц. Также понадобятся и ровные полуобрезные или обрезные доски толщиной примерно 30 мм. Их используют для боковых частей опалубки и придания формы ступеням. Все заготовки для опалубки нарезаются в соответствии с размерами чертежа. Части данной конструкции скрепляются уголками из металла или брусками дерева, которые следует прикручивать саморезами. Из них же можно сделать и подпорки. При этом следует учитывать, что они должны быть прочными, так как бетон имеет большой вес, и основная нагрузка после заливки раствора будет приходиться именно на них. Также понадобится установить и стойки. Их можно усилить с помощью перемычек из досок, что увеличит жесткость сооружения. Следует обратить внимание, что все части опалубки должны плотно прилегать друг к другу, так как через образовавшиеся щели раствор может вытекать.
3. После изготовления опалубки, можно приступать к армированию. Для этого стальные прутки следует укладывать вдоль марша подъемника, а также несущих граней опалубки. Их удобно скреплять между собой поперечными связями при помощи проволоки. Для того чтобы предотвратить крошение передней кромки и ступеней подъемника, такие места также следует усилить поперечно уложенной арматурой.
4. Заливку бетонного раствора следует начинать с первой нижней ступени. В состав смеси обязательно должен быть включен мелкозернистый щебень (10-20 мм). От того, насколько плотно уляжется раствор, будет зависеть прочность консрукции в целом, поэтому его уплотнение лучше всего производить при помощи специального строительного вибратора. Смесь должна высыхать постепенно и, в связи с этим, после заливки лестницу следует накрыть полиэтиленовой пленкой. Это предотвратит образование микротрещин в сооружении. Опалубку и подпорки следует снимать не раньше, чем через 3 недели после проведения работ. Перед заливкой раствора необходимо не забыть установить металлические столбцы, куда в дальнейшем будут монтироваться перила.
5. Установка перил и финишная отделка лестницы происходит на последнем этапе. Поручни могут приобретаться как в готовом изделии, так и изготавливаться своими руками. Данная бетонная лестница может быть облицована керамической плиткой, деревом, камнем и так далее. Единственное, выбирая отделочный материал, следует помнить, что в зимнее или дождливое время года ступени должны быть безопасными. Предпочтение нужно отдавать поверхностям с шероховатой и противоскользящей структурой.

Процесс заливки бетона в опалубку.

Обратите внимание! Компоненты раствора для входного подъемника должны быть тщательно перемешаны. Для его приготовления используются следующие пропорции: 1 часть цемента, 4 доли щебня, 2 части песка. Воды требуется ровно столько, сколько нужно для того, чтобы смесь получилась консистенции густой сметаны.

Заключение

Готовая лестница без финишной отделки.

ОСамостоятельный расчет ступеней лестницы» width=»450″ height=»334″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

В заключение следует отметить, что бетонные входные подъемные устройства, сделанные с соблюдением всех технически правил, служат долгий срок и являются самыми надежными конструкциями. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как осуществить самостоятельный расчет ступеней лестницы ).

Источники: http://lestnica.guru/krylco-i-vhod/delam-vhodnuyu-lestnicu-v-chastnyy-dom-trebovaniya-i-sovety.html, http://strport.ru/lestnitsa/vkhodnaya-lestnitsa-svoimi-rukami, http://sdelai-lestnicu.ru/osobennosty/336-vhodnye-lestnicy

lestnica-mpl.ru

Лестница на стальных косоурах: конструкция и размещение

Конструкции лестниц из мелкоштучных элементов — отдельных железобетонных ступеней, площадок, балок и косоуров применяют для тех зданий, где не проходят по габаритам крупноразмерные сборные изделия (для наружных входов, для цокольных маршей, внутри вестибюлей и др.), а также в зданиях, возводимых по индивидуальным проектам с нетиповыми габаритами.

Возможны два варианта устройства лестницы из сборных железобетонных ступеней: с фризовыми ступенями и без них (рис. 24). Применение фризовых ступеней делает лестничные площадки прямоугольными. Сами фризовые ступени (верхняя и нижняя) становятся частью площадки, то есть ширина лестничной площадки должна рассчитываться вместе с шириной проступи фризовых ступеней.

В лестницах без фризовых ступеней верхняя ступень тоже становится элементом площадки, что придает ей Г-образную форму. Кроме того, сама лестница становится длиннее, чем лестница с фризовыми ступенями. Это получается за счет того, что в лестницу той же высоты и уклона приходится добавлять ступеньку. Если этого не сделать, то толщина лестничных площадок должна быть равна высоте подступёнка, а это не менее 140–170 мм.

Площадки в конструкциях лестниц, как правило, изготавливаются из монолитного бетона и заливать их столь толстыми, не всегда оправдано — большой объем бетона утяжеляет площадку, требует усиленного армирования и мощных подплощадочных балок. Легче добавить в лестничные марши по ступеньке, а площадку сделать толщиной 80–100 мм.

Рис. 24. Лестницы из сборных железобетонных ступеней по стальным косоурам

Косоуры лестниц изготавливаются из двутавровых или швеллерных балок (рис. 25). При использовании косоуров с двумя перегибами на балках предварительно вырезаются клинья либо изготавливаются короткие заготовки. Балки нагреваются, загибаются и свариваются. На место стыкования дополнительно приваривается пластина из стального листа. Она увеличивает длину сварного шва и делает узел крепче.

Рис. 25. Последовательность изготовления лестницы из сборных железобетонных ступеней по стальным косоурам

Подплощадочные балки также изготавливаются из швеллера или двутавра. На балки, стыкующиеся с косоурами, навариваются коротыши из уголка с просверленными в них монтажными отверстиями под болт. Балки устанавливаются в ниши стен лестничной клетки и выравниваются в горизонт по высоте проектной отметки. Балки в нишах расклинивают, так чтобы они не могли вывернуться из плоскости установки (упасть на бок). Замоноличивать балки в стену пока не нужно, возможно их придется переставить.

Монтаж косоуров производится подъемным краном или вручную, если есть достаточное количество рабочих. Сначала устанавливается нижняя часть косоура и прикрепляется к площадочной балке болтом, затем заводится верхняя часть и тоже прикрепляется болтом. При необходимости подплощадочные балки могут быть подвинуты по горизонтали и вертикали. После того как будут выверены все размеры (ширина площадок, высотные отметки и уклоны маршей), подплощадочные балки закрепляются в нишах окончательно и замоноличиваются.

Закрепление косоуров болтами носит временный характер и нужно только для того, чтобы выверить все размеры лестницы и при необходимости подправить установку деталей лестницы. Окончательное закрепление косоура к подплощадочной балке производится электросваркой. Если на объекте строительства сразу присутствует и сварка, и подъемный кран, закрепление косоура болтами можно не производить, а работать на сварочных «прихватках».

Отцеплять косоур от монтажных строп можно только после того как он будет надежно закреплен. Окончательное сваривание косоура и балки производят не только по торцевому шву, но и по периметру монтажного уголка, это увеличивает длину сварного шва и прочность узлового соединения.

Марши лестниц делают из сборных железобетонных ступеней (массивных сплошных или облегчённых пустотелых), реже из естественных камней твёрдых пород. Чаще всего применяются стандартные железобетонные наборные ступени 310×140, 300×150, 290×160, 280×170 мм, длиной 1100, 1200, 1400 мм. Такие ступени весят порядка 60–80 кг, так что с их укладкой могут справиться два человека.

Ступени укладываются снизу вверх, одна к другой, и удерживаются за счет специальных пазов в нижней части ступени и собственного веса. На край ступени кельмой набрасывается цементно-песчаный раствор и укладывается следующая ступень. В нижней части ступени имеется закладная деталь, которой они привариваются к косоурам.

Впоследствии ступени могут быть облицованы мраморными или гранитными проступями. В этом случае толщина проступей должна быть учтена при выборе высоты заливки лестничных площадок.

Лестничные площадки выполняются на месте строительства из монолитного железобетона либо их собирают из готовых железобетонных плит, укладываемых на подплощадочные балки. Площадки из монолитного бетона обычно армируются арматурной сеткой, связанной из рифленых стержней диаметром не менее 10 мм и шагом стержней в обоих направлениях не более 200 мм.

Нижний слой бетона (20 мм), который необходим для защиты арматуры от коррозии, формируется установкой вертикальных хомутов. На лестницах с фризовыми ступенями боковое ограждение опалубки обычно не требуется. Боковой опалубкой служат стены лестничной клетки и фризовые ступени. Для этого фризовые ступени берутся большей длины, чем рядовые ступени, из-за чего они смыкаются и образуют ровную площадку — продолжение лестничной.

Нижнюю палубу опалубки изготавливают из отдельных досок или дощатого щита, установленного между подплощадочными балками. Во избежание протечки цементного молока и облегчения процесса распалубливания верхняя плоскость щита обтягивается полиэтиленовой пленкой или пергамином. Верх щита опалубки должен быть сделан заподлицо с верхом подплощадочных балок, таким образом, после распалубливания получится железобетонная плита, лежащая на балках.

После устройства лестницы подплощадочные балки и косоуры оборачиваются штукатурной сеткой и оштукатуриваются. Для закрепления сетки к несущим балкам лестницы и косоурам привариваются коротыши из тонкой стальной проволоки. Сетка нанизывается на них и натягивается, штыри загибаются на сетку. Таким образом, оштукатуривание лестницы резко повышает её огнестойкость.

Для уменьшения расхода цементно-песчаного раствора и облегчения работы внутренняя часть балок и косоуров (между полками двутавра или швеллера) предварительно заполняется кирпичом, обрезанным по размеру балок. Чтобы кирпич не выпал, его прикрывают привариванием редкой арматурной сетки либо закрепляют любым другим способом.

Лестницы на прямых стальных косоурах с деревянными ступенями встречаются незаслуженно реже деревянных лестниц. Преимущество этих лестниц в более высокой огнестойкости и несущей способности. Конструкция стального каркаса лестниц похожа на конструкцию лестниц с наборными железобетонными ступенями.

Отличия могут наблюдаться в количестве косоуров, материале ступеней и способе их крепления (рис. 26). В данном варианте крепление ступеней более сложное, но такие конструкции визуально кажутся более легкими и дают возможность полностью облицевать лестницу деревом так, что её будет невозможно отличить от деревянной.

Рис. 26. Варианты устройства лестниц с деревянными ступенями по стальным косоурам

Деревянные ступени таких лестниц крепятся к стальной подставке болтами. Головки болтов утапливаются и заклеиваются деревянными пробками. Подставки под ступени могут быть самых разнообразных конструктивных решений и изготавливаться из листовой стали, уголков, коротышей труб или швеллеров.

mastremont.ru

Металлическая лестница с деревянными ступенями

Металлические лестницы – примеры конструкций и технология работ по монтажу

Металл, как строительный материал для изготовления лестниц, на фоне иных вариантов выделяет оптимальная несущая способность и эксплуатационная долгосрочность. Его технологические качества позволяют создавать малогабаритные легковесные конструкции с конфигурацией любого типа и сложности, металлические лестницы отлично вписываются практически в любые интерьерные композиции. Устанавливаются они, как внутри, так и снаружи строения, ведут в бытовые и в центральные презентабельные помещения.

Содержание

Дополнительный плюс – простейшую сварную лестницу из металла можно сделать самостоятельно, а получив опыт и навыки приступить к собственноручному изготовлению эксклюзивного сооружения.

Металлическая сварная лестница — при желании вполне осуществимая задумка, требующая элементарных навыков в сварном деле, получить их можно за несколько практических занятий

[include id=»1″ title=»Реклама в тексте»]

По конструктивным особенностям лестницы металлические: наружные и внутренние ничем не отличаются от аналогов из бетона и древесины. Согласно типичным нормам и правилам для них вычерчиваются проекты, выбирается наиболее рациональная форма. По методу изготовления они могут быть кованными и сварными. Технику ковки, безусловно, осваивать нужно слишком долго, а вот для получения навыков сварщика достаточно нескольких практических уроков.

К наиболее распространенным типам, проект которых можно воплотить собственноручно, относятся:

• конструкции с металлическими косоурами – своеобразными хребтами, к которым монтируются ступени;

Металлические лестницы: конструкции с одной несущей балкой — косоуром

• лестницы из металла на больцах – сооружения без каркасов, состоящие из отдельных ступеней, прикрепленных к несущей стене с помощью специальных болтов;

Металлическая лестница, отдельные элементы которой крепятся с помощью болтов к стене

• сооружения на наклонных несущих балках – тетивах, между которыми располагают проступи и подступенки или только проступи;

Лестница с двумя боковыми несущими балками — тетивами

• винтовые лестницы со спирально расположенными лестницами и несущей центральной колонной;

Изготовление металлической лестницы винтового типа лучше доверить специалистам или собрать ее из готовых заводских модулей

• сборные металлические лестницы, состоящие из сделанных на заводе модулей, процесс сооружения их напоминает сборку несложного детского конструктора.

Опираться металлическое сооружение может лишь на перекрытия. Для повышения надежности могут быть установлены опоры под лестничными площадками, под сегментом лестницы с забежными ступенями.

Площадка металлической сварной лестницы с опорой, выполненной из металлической трубы

Площадки также можно зафиксировать консолями, а стойки скрыть в стене. Функцию несущего элемента под металлическую лестницу с успехом может выполнить бетонная или кирпичная специально построенная межкомнатная стенка.

Своими руками можно сварить не только каркас, но и соорудить под него опорную стену из кирпича

Технологичный прочный материал замечательно сочетается с любым видом отделки, с древесиной, бетоном, кирпичом, натуральным камнем, стеклом и его органическим аналогом. Любым видом ограждений можно оснастить металлические лестницы: фото демонстрирует, как чудесно смотрятся сооружения со стандартными вертикальными балясинами и традиционными поручнями. Вместо стандартных элементов могут быть использованы параллельные прокиды, стеклянные или перфорированные стальные экраны, ручная ковка и резное дерево.

Разные варианты оформления металлических лестниц: слева ограждение из оргстекла, слева хромированные параллельные прокиды

Обратите внимание. Детали ограждений могут крепиться к металлической лестнице двумя способами: монтироваться на ступень или фиксироваться сваркой или болтами к торцу ступени.

Крепление элементов ограждения к торцу ступеней, опирающихся на пилообразную тетиву, сделанную из листового металла

В зависимости от эксплуатационной специфики и диктата стилистики несущие металлические элементы могут быть дополнены ступенями из бетона, из просечно-вытяжных листов, керамогранита, арматурной стали, из рифленого железа и др. В холе загородного дома будет отлично смотреться металлическая лестница с деревянными ступенями, построенная по оригинальному проекту. Ее более скромный аналог с успехом обеспечит сообщение между бытовыми помещениями или поможет обустроить отдельный вход в мансардный этаж.

Металлическая лестница с деревянными ступенями: вариант крепления вертикальных балясин с помощью болтов

Установленная за пределами здания лестница может быть полностью металлической, а вот созданное из одного лишь металла средство внутреннего межэтажного сообщения не будет радовать пользователей приятными тактильными ощущениями и теплом. Внутри желательно использовать отделку. Причем лестница из металла может быть оснащена не только стандартными разновидностями ступеней, вполне применимы ковролин, износоустойчивый ламинат, паркетные плашки, облицовочная керамика.

Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.

[include id=»2″ title=»Реклама в тексте»]

Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.

С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности

Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.

Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10. Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.

Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки

• Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку.
• К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления.
• К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке.
• С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками.

• Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
• Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.

Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката

Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.

Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.

• На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см.
• К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания. Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию.

• Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения

Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.

Рекомендуем похожие статьи

Деревянные лестницы своими руками — 4 вида конструкций и рекомендации по их сборке

Союз дерева и металла: элегантность комбинированной лестницы

Выбирая лестницу в свой дом, хозяин ориентируется на несколько ключевых факторов. Что люди хотят видеть в своей лестнице? Безусловно, надежность конструкции – на первом плане. Другие важные характеристики – экологичность, эстетичность, красота, оригинальность, визуальная и физическая легкость сооружения. А знаете ли вы, как объединить все эти прекрасные качества в одно и получить совершенную конструкцию, то есть и эстетичную, и легкую, и прекрасную? Ответ: этими качествами обладает современная металлическая лестница с деревянными ступенями.

Дерево и металл: убойное сочетание!

Разные материалы всегда очень интересно смотрятся вместе. Комбинированные изделия – живые сами по себе и вносят в окружение элемент разнообразия, изюминки. Согласитесь, монолитная деревянная лестница хоть и благородна, но все же выглядит, как глыба дерева, то же самое можно сказать о сплошной каменной или металлической конструкции.

Другое дело – лестница на металлических косоурах с проступями из дерева. А если ансамбль венчают тоненькие стойки ограждения (кованые или из нержавейки), то перед вами идеал лестничного пролета. Тут присутствует желаемая легкость (что особенно актуально в маленьком помещении), и изящество, и шик, и бездна вкуса.

Преимущества комбинированной лестницы

Комбинированные конструкции обладают совершенно уникальным свойством вбирать все лучшее от составляющих их материалов:

• Так, металл дарит легкость, строгость и стройность очертаний.
• Дерево – тепло натурального материала и красивую фактуру.
• Кованые и чугунные элементы – роскошь, красоту и богатое обрамление.

Для каркаса применяют легкие и прочные металлы, с высокой устойчивостью к коррозии. Его по желанию заказчика обшивают деревом. Внешне такая конструкция выглядит как полностью деревянная. Часто выполняют облицовку не только каркаса (тетивы), но и ступеней и подступенков. Но все же элегантней выглядит пролет с четким рядом ступеней, отличающимся от остальных элементов своим цветом и фактурой.

Забежные ступени: кружевной металл

Когда в помещении немного места, положение спасает изысканная винтовая лестница с забежными ступенями либо ее «сестра» – воздушная лестница на больцах также с забежными проступями. Для ступеней винтовых лестниц часто используют металл. А чтобы конструкция смотрелась еще более легкой и нарядной, проступи делают ажурными. Просто шикарно выглядит чугунная спираль. И не думайте, что чугун утяжеляет лестницу! Посмотрите на фотографию. Разве она не парит в воздухе?

Металлическая лестница, комбинированная деревянными элементами, намного выигрышней просто конструкции из металла или из дерева. Она прочней и одновременно легче своих монолитных собратьев.

Если вы хотите поселить в своем доме совершенно уникальную вещь, остромодную и одновременно раритетную, – вам нужны затейливые чугунные орнаменты. Такая лестничная спираль станет украшением дома и вашей гордостью. Но кроме внешней безусловной красоты, «кружевная» спираль обладает высокой надежностью и прочностью. Ее можно установить на улице, поскольку чугун – неимоверно стойкий к внешним воздействиям материал.

А если говорить о безопасности хождения по «дырчатым» чугунным ступеням, то они совершенно не скользкие. Всяческие бугорки, отверстия, кромки узора проступи не дают ноге скользить.

Вы насладились зрелищем прекрасных созданий – элитных лестниц, комбинированных и металлических? Посмотрите еще тематическое видео. А мы ждем от вас рассказов о ваших взглядах на комбинации материалов в лестничном семействе.

Металлическая лестница своими руками: типы конструкций и сооружение

Использование металла для конструирования лестниц обусловлено многими факторами. Среди них один наиболее весомый — металл обладает лучшей несущей способностью и эксплуатационной долгосрочностью. А металлическая лестница — своими руками изготовленная, способна отлично вписаться практически в любую интерьерную композицию.

Наличие у металла особых технологических качеств, позволяет создавать конструкции, имеющие небольшие габариты, малый вес. Кроме того их конфигурация может быть любого типа а также различной сложности.

Один из вариантов лестницы из металла

Устанавливать их можно внутри помещений и, конечно же, снаружи. Они позволяют попасть как в бытовые, так и вполне жилые помещения дома.

Изготовление металлических лестниц своими руками вполне возможно, потренировавшись на простейших сварных конструкциях, приобретя необходимый опыт и навыки, можно приступать к эксклюзивным сооружениям.

Красиво оформленная металлическая конструкция

Классификация металлических лестниц

Конструктивные особенности металлических лестниц, как наружных, так и внутренних. точно такие же, как у бетонных или деревянных. Типичные нормы и правила предусматривают, прежде всего, проектирование, где отображена наиболее рациональная форма конструкции для конкретного случая.

Методами изготовления лестниц также могут быть предусмотрены сварка и ковка. Техника ковки довольно сложна и для ее освоения требуется много времени, но вот навыки сварщика можно приобрести, получив несколько практических уроков. И значит, изготовление металлической лестницы своими руками сварным методом вполне возможно.

Типы конструкций лестниц

Наиболее распространены следующие конструкции, проекты которых могут быть воплощены самостоятельно:

• Конструкции, имеющие специальные косоуры – своеобразные хребты, к которым производится монтаж ступеней.

Внутренние лестницы – какие они бывают

• Металлические лестницы на больцах – здесь, напротив — нет каркасов, представляют они собой отдельные ступени, прикрепленные к стене специальными болтами.

Крепление ступеней к стене

• Конструкция из металла. крепление элементов которой производится болтами к наклонным несущим балкам, называемым тетивами. Между ними располагаются проступи, подступенки или возможно только проступи.

Лестница, у которой две боковые несущие балки – тетивы

• Винтовые конструкции. у которых ступени расположены по спирали и несущая центральная колонна.

Оригинальная металлическая винтовая лестница + своими руками, а это уже большой плюс в ваш бюджет

Смонтировать металлические винтовые лестницы своими руками можно из модулей, которые изготовлены на заводе. Есть вариант доверить ее изготовление опытным специалистам.

Внимание: Опираться тяжелые сооружения могут только на перекрытия. Чтобы повысить надежность конструкции, под лестничные площадки под сегментами с забежными ступенями, можно установить опоры.

Площадка сварной конструкции, опирающаяся на металлическую трубу

Если построить бетонную или кирпичную межкомнатную стену специально под сооружение из металла, то она успешно выполнит функцию несущего элемента.

Опорная стена из кирпича

Комбинированные варианты

Металл, являясь технологичным, прочным материалом, с которым прекрасно сочетаются любые виды отделки, а также такие материалы как древесина, бетон, кирпич, натуральный камень, стекло и его органический аналог. Конструкции из металла могут быть оснащены ограждением любого вида.

Фото различных вариантов ограждения

Внимание: ограждения и их детали крепятся двумя способами: они монтируются на ступени или фиксируются методом сварки или с помощью болтов к торцам ступеней.

В зависимости от того, какая эксплуатационная специфика конструкции и ее стилистика, несущие элементы можно дополнить ступенями из разных материалов. Холл загородного дома украсит металлическая лестница с деревянными ступенями: своими руками это сделать вполне по силам.

На фото демонстрируется отделка металлической лестницы деревом: своими руками создаем уникальный дизайн

Конструкция, которую установили вне здания, может быть полностью изготовлена из этого материала. А вот если она будет располагаться внутри и состоять только из металла, то, скорее всего, пользователи не порадуются отсутствию приятных тактильных ощущений и холодному сверканию металла. Стоит задуматься о том, как обшить металлическую лестницу деревом своими руками.

Самостоятельное сооружение лестницы

Инструментарий

Чтобы изготовить лестницу, необходимо наличие:

• сварочного аппарата;
• инструмента для резки металла;
• наждачного круга, чтобы удалять заусенцы;
• для обшивки древесиной необходима циркуляционная пила;
• струбцины, чтобы временно состыковывать детали;
• кроме того пригодятся сверла по металлу.

Используя заранее созданный проект, определяется количество необходимого материала: металлический профиль, трубы, стальные листы и арматурная сталь.

Совет: Для того чтобы сварить достойную металлическую лестницу своими руками, необходима определенная сноровка — для уверенного пользования сварочным аппаратом.

Несущие балки рекомендуется делать из швеллера, лучше двутаврового, может подойти уголковая сталь, возможно применение труб, имеющих прямоугольное сечение.

Сооружение элементарной конструкции

Инструкция, согласно которой можно изготавливать простейшие металлические лестницы своими руками. Для ее сооружения потребуется швеллер, имеющий размеры 8х10 см .

Если планируется обшивка, ступени можно делать из листовой стали. Для ступеней конструкций, располагаемых снаружи помещений, потребуются листы, имеющие рельеф.

Возможно использование решетчатого металлического настила или подобного материала, у которого противоскользящие свойства. Ограждения делаются из угловой стали, опоры для проступей – из арматуры.

Простая металлическая лестница

• Из арматуры, согласно проектным размерам, делаются кобылки – это опорные приспособления, которые устанавливают на балку.
• К верхней части кобылки, непосредственно служащей опорой для ступени, привариваются кронштейны для крепления.
• Швеллер ставится на ребро и по точной разметке, выполненной заранее, привариваются кобылки.
• Чтобы была достигнута полная идентичность, второй швеллер прикладывается к тому, где кобылки уже приварены и на него переносится разметка.

Внимание: если лестница имеет ширину до метра, то достаточно двух косоуров или две тетивы. Более широкая конструкция нуждается в большем количестве балок.

• Следующий этап представляет собой сборку воедино с помощью сварочного аппарата, если все детали металлические.
• Готовая конструкция обрабатывается грунтовкой и покрывается антикоррозийным составом.

Приспособления для монтажа ступеней

Возможен усложненный вариант, при котором используется толстая листовая сталь, из которой вырезается пилообразная тетива. Все операции должны выполняться очень тщательно, так же скрупулезно должны соблюдаться все размеры. Только аккуратное отношение к процессу и тщательность затем приведут к тому, что монтировать ступени будет проще.

Обшивка ступеней деревом

Если принято решение об оснащении металлической лестницы деревянными ступенями, то в первую очередь, оценивается вероятность монтажа дополнительного крепежа.

План действий следующий:

• На металлических опорах размечают отверстия, в которых будут располагаться саморезы и болты с шайбами.
• На металлических проступях монтируется подложка из фанеры. Крепится она специальным монтажным клеем, имеющим эффект заполнения, и после того как он застывает, не происходит смятия.

Этот клей, заполняя пустоты, помогает устранять дефекты, появляющиеся, даже если сварка была выполнена качественно.

Совет: Не стоит использовать монтажную пену, из-за ее неустойчивости к смятию.

• Деревянная накладка фиксируется с помощью струбцин на металлической основе и крепится с помощью саморезов или болтов с шайбами. Саморезы вкручиваются снизу, в так называемый подтай, через высверленные отверстия в металлической основе.

Деревянные ступени на лестнице. Крепление снизу, в «подтай»

Итак, изучая простейшие способы изготовления, выяснив, каким образом сваривается металлическая лестница, Вы можете смело заняться устройством вначале простой конструкции. После чего, набравшись опыта, Вам вполне будет по силам более эстетичная конструкция, которой можно будет гордиться.

Вариантов исполнения множество, освоив азы процесса, смело приступайте к более сложным конструкциям

МТрехколенная лестница – особенности конструкции» href=»http://sdelai-lestnicu.ru/osobennosty/73-trehkolennaya-lestnica»>что такое трехколенная лестница ).

Источники: http://strmnt.com/dom/build/stairs/metallicheskie-lestnicy-svoimi-rukami.html, http://7lestnic.com/metallicheskie/metallicheskaja-lestnica-s-derevjannymi-stupenjami.html, http://sdelai-lestnicu.ru/metallycheskie/91-metallicheskaya-lestnica-svoimi-rukami

lestnica-mpl.ru

---

•
  Металлическая лестница с бетонными ступенями
•
  Устройство кровли скатной из металлочерепицы
•
  Устройство кровли скатной из металлочерепицы
•
  Устройство кровли скатной из металлочерепицы
•
  Как построить домик каркасный
•
  Как построить домик каркасный
•
  Как построить домик каркасный
•
  Двери в погреб своими руками
•
  Двери в погреб своими руками
•
  Двери в погреб своими руками
•
  Фото установка окон пластиковых
