Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую. Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что: Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)! Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос. Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов. Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей: Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.Циклонный пылесос для мастерской: фото, видео, чертежи. Циклон для мастерской
Самодельный циклонный фильтр для мастерской: фото и видео
Введение
Принцип работы
Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.
Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.
Подготовительные работы
Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.
Инструменты
Для производства работ будут необходимы следящие инструменты:
- электродрель,
- шуруповёрт,
- электролобзик,
- циркуль,
- нож,
- струбцины,
- отвёртка крестообразная,
- карандаш,
- корончатое сверло по дереву (50-60мм),
- набор сверл.
Материалы и крепёж
Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;
- Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
- Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
- Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
- Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
- Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
- Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
- Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
- Гелевый герметик универсальный.
Таблица стандартных размеров круглых пластиковых ведер.
| Объем, л | Диаметр крышки, мм | Высота, мм |
| 1,0 | 125 | 115 |
| 1,2 | 132 | 132 |
| 2,2 | 160 | 150 |
| 2,3 | 175 | 133 |
| 2,6 | 200 | 124 |
| 3,0 | 200 | 139 |
| 3,4 | 200 | 155 |
| 3,8 | 200 | 177 |
| 3,8 | 200 | 177 |
| 5,0 | 225 | 195 |
| 11 | 292 | 223 |
| 18 | 326 | 275 |
| 21 | 326 | 332 |
| 26 | 380 | 325 |
| 33 | 380 | 389 |
Изготовление циклонного фильтра
Создание самодельного стружкососа складывается из ряда этапов:
- Создание фиксирующего кольца и фигурной вставки
- Установка фиксирующего кольца
- Установка бокового патрубка
- Установка верхнего ввода
- Установка фигурной вставки
- Сборка циклонного фильтра
Создание фиксирующего кольца и фигурной вставки
Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).
Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.
Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.
Разметку лучше делать точно или в худшем случае «на глаз».
Выпиливаем получившиеся детали электролобзиком.
В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.
Установка фиксирующего кольца
Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.
Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.
И вырезаем ножом.
Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.
Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.
Установка бокового патрубка
Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.
После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.
Патрубок сажаем на герметик и фиксируем саморезом.
Установка верхнего ввода
Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.
Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.
Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.
Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.
Установка фигурной вставки
Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.
Крепление производится с помощью саморезов через наружную стенку циклона.
Сборка циклонного фильтра
Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.
Затем необходимо правильно подсоединить воздуховоды:
- Верхний патрубок – к бытовому пылесосу
- Угловой отвод, входящий сбоку под углом – к шлангу.
Самодельный циклонный пылесос (стружкосос) готов.
Видео
Видео, по которому сделан данный обзор:
Вконтакте
Мой мир
verstakdoma.ru
Циклон для мастерской своими руками
Это видео канала «Адвокат Егоров» про то, как за пять минут из ведра и двух уголков фановой трубы собрать самодельный полноценный циклон. Другими словами сепаратор для стружки, опилок и другого мусора.
Если в мастерской либо при ремонте квартиры использовали бытовой пылесос, то его пылесборник быстро заполнится и работу придется прервать. Но используя Циклон, о замене мешка для пыли можно забыть на годы. Этот сепаратор служит второй год, и ему автор разработки не нарадуется. Всего через две минуты убедитесь в том, что в названии этого видео не преувеличено, и полноценный сепаратор возможно собрать у себя в гараже всего за пару минут.
Для пущего удобства использования в мастерской Циклона, его можно установить на самодельной платформе в форме-тележки, на изготовление которой потребуется не менее получаса. Но сепаратор можно использовать и без неё. В случае, когда он подключен к стружко-отводу стационарно установленного фрезера, пилы рейсмуса и прочего оборудования, производящего опилки, тележка совсем не нужна. Но она весьма удобна при уборке мастерской. Ведро, два обрезка шланга и пылесос легко поместятся под любым бытовым станком. Кстати, если планируете своими руками организовать в маленькой домашней мастерской единую систему пылеудаления, возможно, подключение к каждому станку такого отдельного стружко-отсоса избавит вас от лишних на решение очевидных инженерно-технических трудностей.
Из циркулярного стола, оборудованного Циклоном, опилки почти не вылетают. Рекомендуется питать инструмент и подключенный к нему стружко-отсос через один тумблер. Тогда при включении станка сразу заработает и пылесос. При изготовлении своего лука использовал фрезер, и пыль от него летела во все стороны. По этой причине пока не сделал свой Циклон, фрезер старался не использовать. Теперь от фрезера мусора меньше. Для рейсмуса лучше уголок из шланга большего диаметра.
Поместив камеру внутрь самодельного работающего Циклона можно увидеть, как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос. Идея сепаратора циклонного типа в том, чтобы заставить засасываемую в емкость крупно-дисперсную пыль, падать на дно ёмкости, не допускать эту пыль в зону, из которой происходит откачка воздуха. Гравитация, трение и центробежная сила заставляют опилки вращаться внутри ведра, прижимаясь к его стенкам, и падать по спирали на дно емкости. Как видите, идея сепаратора чрезвычайно проста и в этой примитивной конструкции просто нечему ломаться.
Все привыкли, что такая емкость имеет форму конуса, но как показала практика, сепаратор может быть и цилиндрическим. Преимущество предложенной конструкции в том, чтобы вход в сепаратор тангенциального потока воздуха осуществить не через криволинейную боковую стенку, что совсем непросто, а через плоскую крышку. А это сделать на порядок проще и быстрее. Вдобавок уменьшает габариты конструкции. Вся конструкция Циклона помещена на одной крышке, что позволяет переносить Циклон, просто снимая крышку с одного ведра и накрывая ею другое.
Налицо непревзойденная мобильность. Так можно последовательно заполнять опилками ведро за ведром, а потом избавиться от опилок разом. Например, засыпать их в компостную кучу, отапливаться ими, загружая их в печь длительного горения, либо использовать их любым другим способом.
Как самодельный циклон был изготовлен
Описал свой Циклон более чем подробно. Настало время показать, как его сделал. Итак, просверлил в крышке два отверстия. Одно в центре крышки, другое — с краю, вплотную к ребру жесткости. Это сделал короночным сверлом чуть меньшего диаметра, чем полипропиленовый уголок фановой трубы. В этой конструкции использовал уголки диаметром сорок миллиметров. Удалить заусенцы и одновременно расточить отверстия под плотную посадку уголка, удобно намотав на трубку лист шкурки. Тут важно вовремя остановиться. Не расточить отверстие сверх необходимого. Осталось вставить в отверстие два полипропиленовых уголка, и полноценный Циклон готов. Как заметили, даже герметизировать стыки не стал. Вставил шланги от пылесоса в уголки, благо в уголках присутствуют уплотнительные кольца по размеру гофро-шланга пылесоса, и сразу начал пользоваться сепаратором. Все операции не заняли более двух минут.
Для удобства использования Циклона и увеличения его мобильности собрал Т-образную тележку. Собирал более получаса, но при многократном использовании этот труд окупается. Тележку собрал из отходов кривой негодной фанеры. Разметил платформу по месту. Поставил на лист фанеры ведро и пылесос, пометив габариты карандашом.
Распиловочный стол выглядит неказисто, так как собран он из мусора на скорую руку и это все временные решения. В качестве параллельного упора используется кусок квадратной трубы и две струбцины. Но, несмотря на примитивность конструкции, работать на этом самоделке можно. Глубину пропила выставлять по толщине фанеры…
izobreteniya.net
Циклонный фильтр. Делаем пылесос для мастерской
Как и у всех гаражных и балконных кулибиных, у меня скапливается куча опилок и мусора, которые рождаются в результате творческого процесса. Справлялся с ними по старинке, веничком подметал, и в мешок складывал. До этого дня. Старый пылесос «Ракета» надумал помирать, но я ему не дал этого сделать. Подшипники были поменяны, мамане был куплен новый пылесос, и старичок оказался полностью в моем распоряжении. Про циклонные фильтры я знал давно, и начал копать в этом направлении, Планировал сначала сделать циклон из дорожного конуса, но наткнулся на готовый, и сразу купил. Пока ехал циклон, я приобрел на рынке пару шлангов для моего старого пылесоса, был удивлен, что их кто-то еще делает. Шланги ущербные, ну да ладно, других то нет.И вот приехал циклонный фильтр. Несмотря на плохую упаковку, фильтр выстоял в бою с почтой России, он очень крепкий на самом деле.
Вот он, лежит на моем столе.
В комплекте, помимо фильтра, есть два хомута, два обрезка трубы, которые плотнячком входят в отверстия фильтра, а так же пакетик с крепежом и наклейкой с метками для сверловки (очень удобно придумали, никаких проблем со сверлением не возникло). Процесс сборки прост. Нужно найти пару шлангов, рабочий, который будет собирать мусор, и промежуточный, который соединяет пылесос с циклонным фильтром, а так же ведро с герметично закрывающейся крышкой. Крепим циклон к крышке ведра, присоединяем шланги, закрываем ведро, включаем пылесос и сосем. Весь мусор и пыль. Благодаря завихрениям воздуха внутри фильтра относительно тяжелый мусор оттесняется к стенкам, и сваливается в ведро, а чистый воздух остается в середине, и засасывается пылесосом.
Я выяснил, что в патрубки фильтра внатяг входят пластиковые канализационные трубы 50мм. Это очень сильно облегчило сборку агрегата. Я двинул в строительный магазин, купил там пару канализационных отводов 50ммх45° и 50ммх87° и две переходные манжеты 40х50 для подсоединения шланга к отводам. Ну и герметика, куда ж без него.

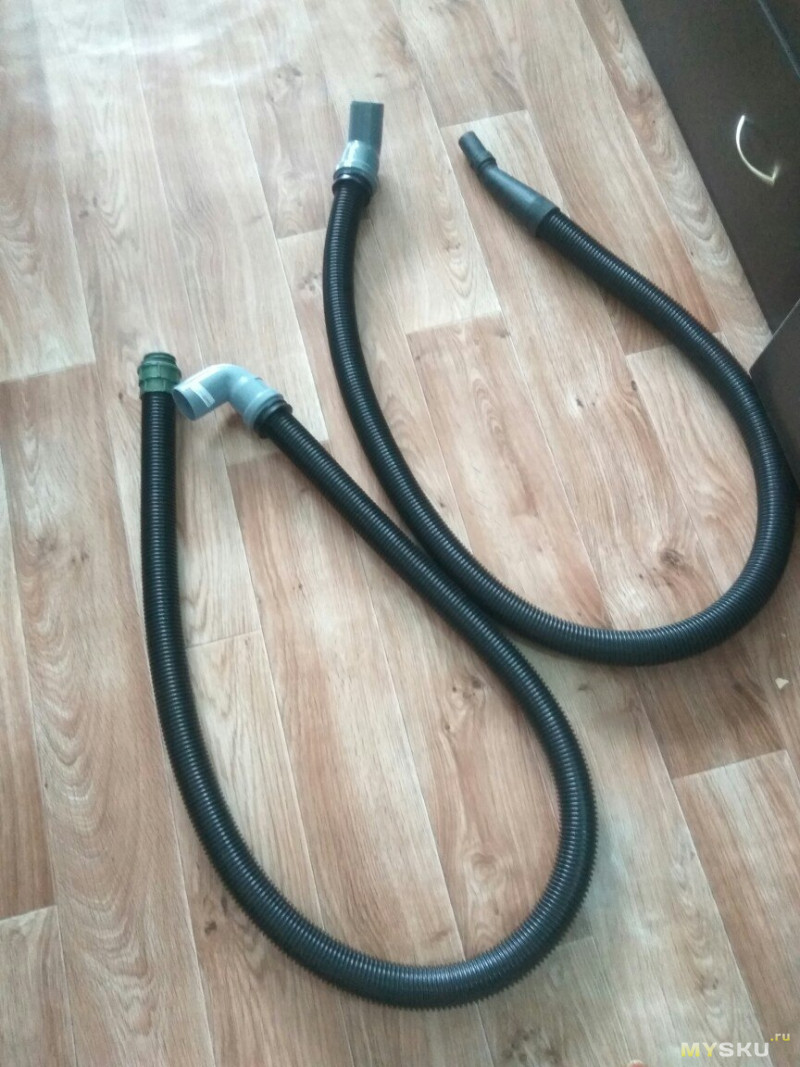

Вот два готовых шланга, один рабочий (справа), на который ставятся насадки, а второй будет ставиться между фильтром и пылесосом.

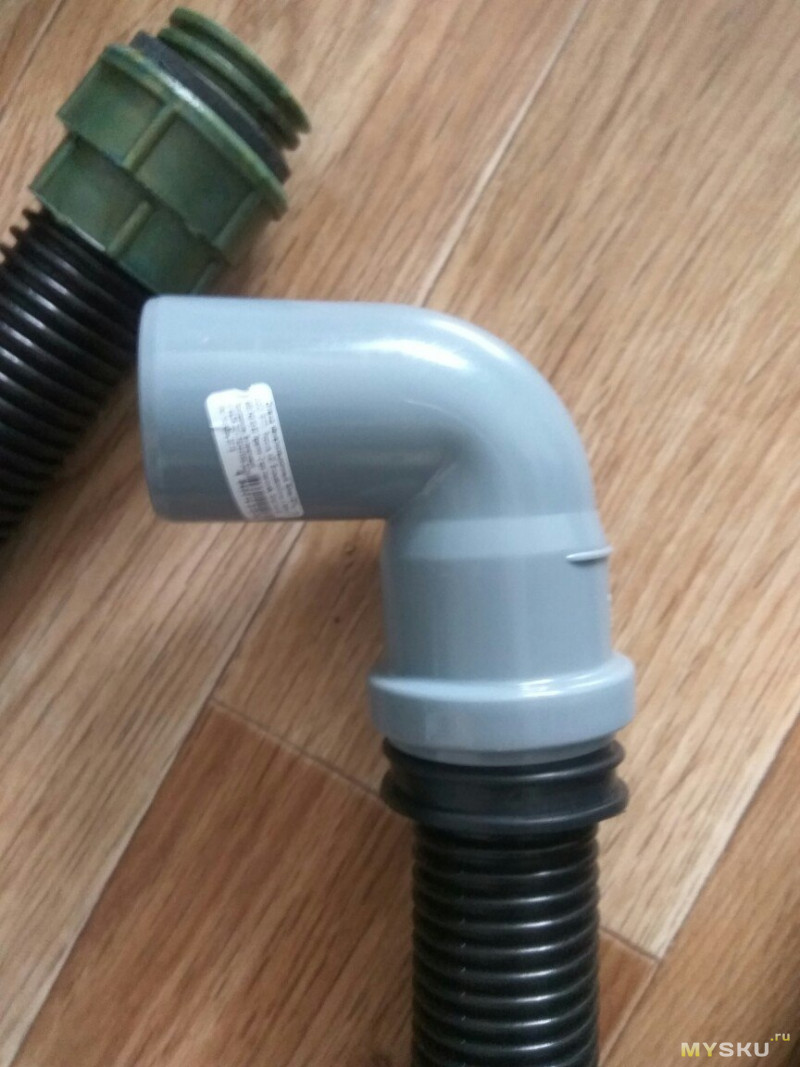

Соединения покрупнее. На шланг надел промазанную герметиком переходную манжету, затем затолкал ее в отвод.
Пока сох герметик, занялся креплением циклона к ведру. Благодаря наклейке все прошло гладко

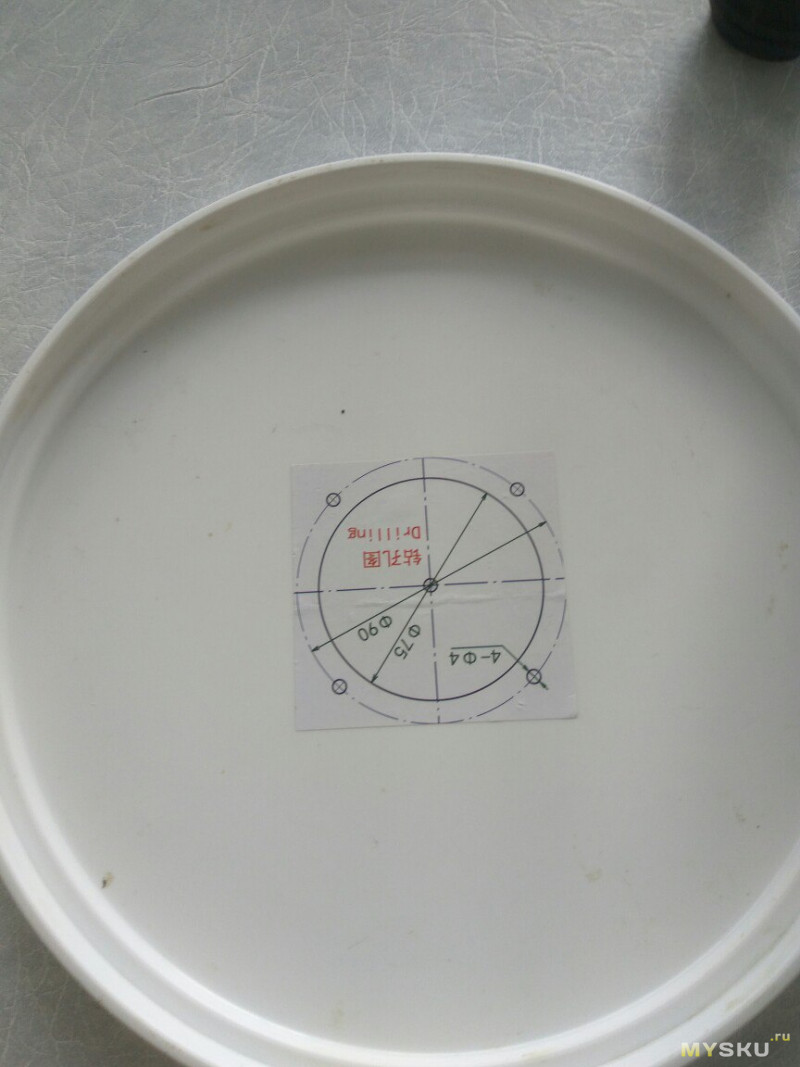

Поместил наклейку по центру крышки ведра

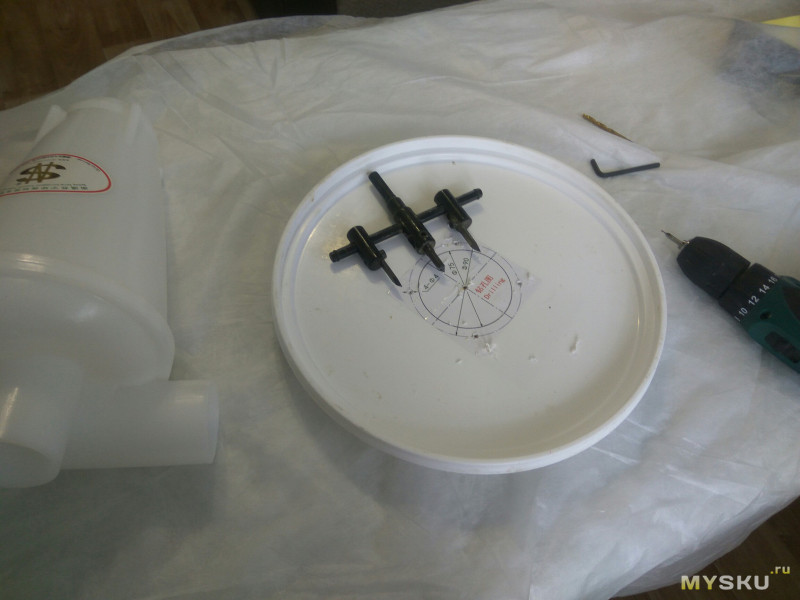

Наметил центровочным сверлом все отверстия. Главное посадочное отверстие решил делать «балеринкой», так же можно его вырезать лобзиком по контуру.
Готово!

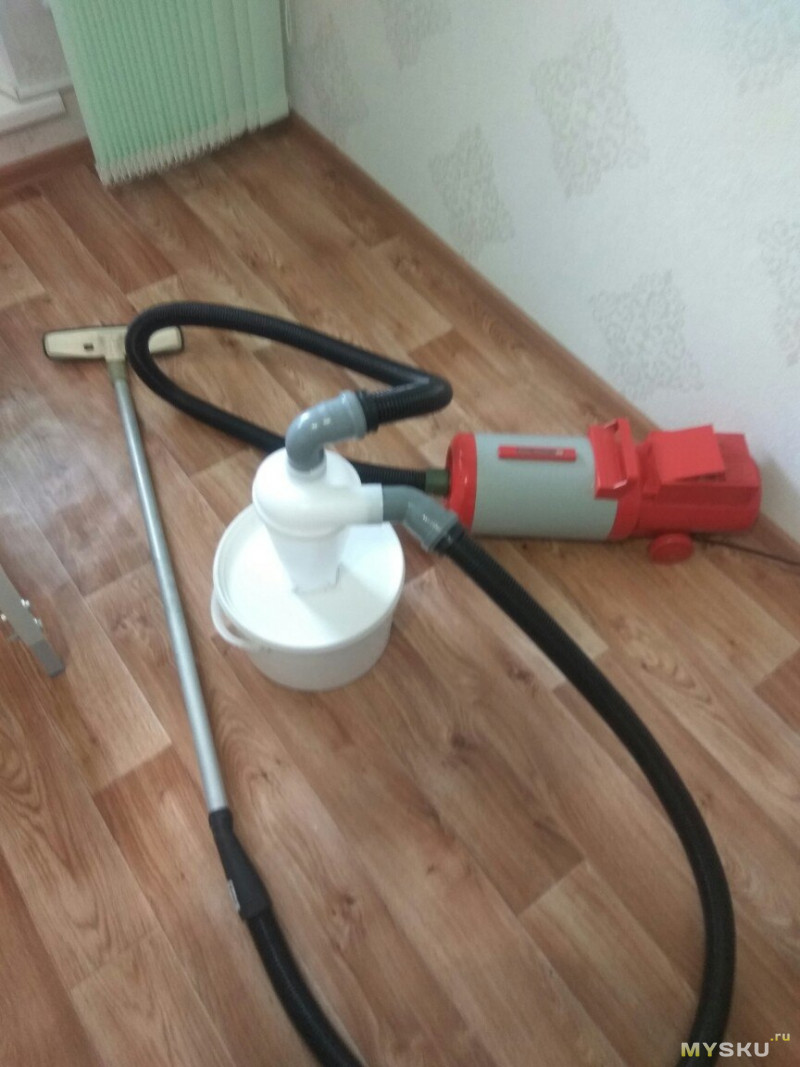

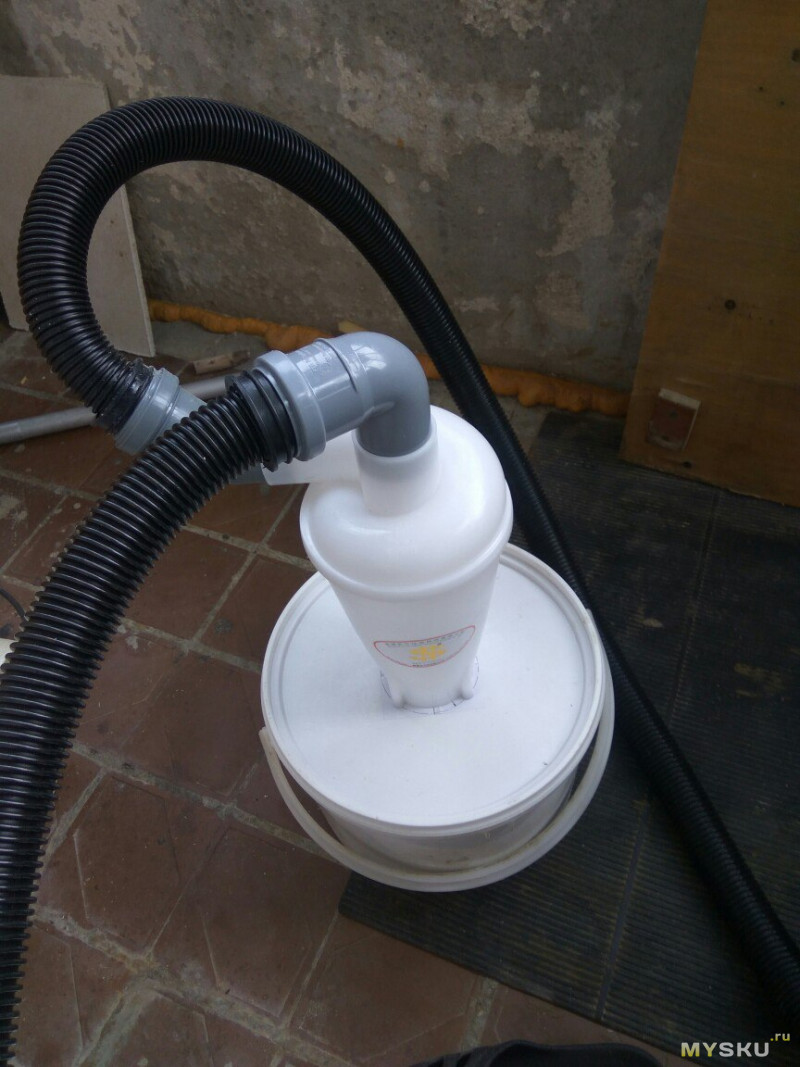

Собрал все вместе
Прошелся по своему балкону, потом открыл ведро, и вытащил мешок из пылесоса.

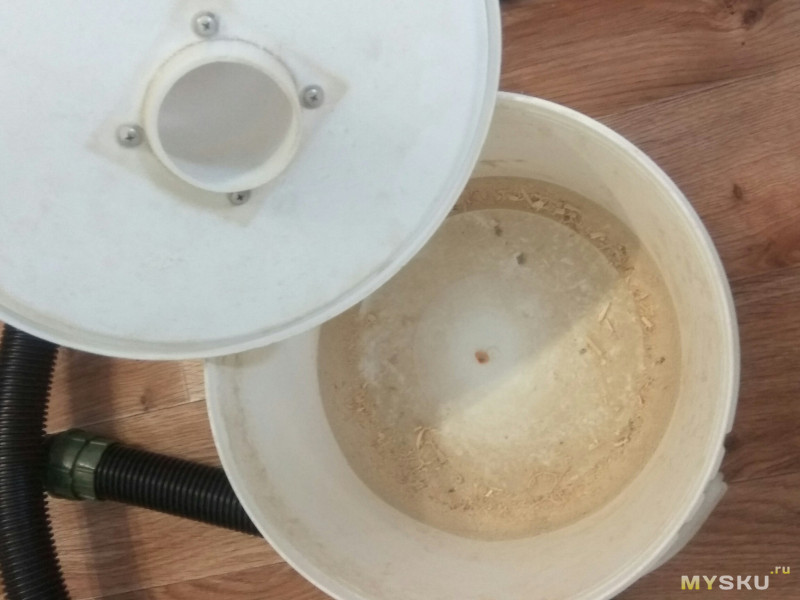

Мешок чист, в ведре весь собранный мусор, я доволен. Опасался, что хилый пылесос не сможет обеспечить нужную мощность всасывания, но опасения не подтвердились, сосет не хуже, чем без циклонного фильтра.
Покупкой полностью доволен. Возможно, немного дороговато, но оно того стоит, я считаю. Далее в планах провести сосущую магистраль по балкону, чтобы подключать шланг в удобных местах, чтобы длины шланга хватало на всю площадь, а так же укрепить место соединения циклона и крышки ведра шпильками, чтобы не шаталось.
mysku.ru
Циклон своими руками (пылеуловитель) в мастерской | Своими руками
Реклама
Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.
Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.
Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.
Принцип работы пылеуловителя «Циклон»
Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.
В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических
материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).
Ссылка по теме: Как выбрать сварочный аппарат – типы сварочных аппаратов, инверторы, оборудование для сварки, виды электродов.
Центробежный вентилятор для Циклона своими руками
Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью
ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).
Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.
Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.
Читайте также: Как правильно пользоваться (красить) краскопультом распылителем
Корпус циклона своими руками
Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее
в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-
соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.
Ссылка по теме: Как и какой выбрать компрессор для работы по дому и в мастерской.
Циклон своими руками – фото
- Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
- Заготовки для вентилятора.
- Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
- Готовые для сборки корпус и вентилятор.
- Перед приклеиванием лопастей.
- Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
- Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.
- Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
- Мощный мотор может превратить циклон в настоящий пылесос!
- Заготовки для корпуса циклона.
- Верхний корпус-цилиндр из оцинкованной кровельной стали.
- Готовая конусная часть ожидает сборки.
- Пропиленовые трубы как элементы подводящей и отводящей магистралей.
- Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
- Камазовский фильтр для тонкой очистки воздуха после циклона.
- Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
- И правда, пыли стало значительно меньше, можно и доску начисто пройти.
© Олег Самборский, г. Сосновоборск Красноярского края
КАК СДЕЛАТЬ ВЫТЯЖКУ ДЯЛ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ
Вытяжка для мастерской своими руками
После работы в мастерской остается много опилок и пыли. Чтобы ускорить процесс уборки, смастерил систему вытяжки с циклоном. Своей идеей хочу поделиться с коллегами по столярному делу.
Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.
- Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
- Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.
- На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
- Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
- В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
- В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
- Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
- Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.
СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО
© Автор: Анатолий Матвейчук, г. Заводоуковск. Фото автора
Реклама
Ниже другие записи по теме "Как сделать своими руками - домохозяину!"
Подпишитесь на обновления в наших группах.
Будем друзьями!
kak-svoimi-rukami.com
циклон для пылесоса своими руками — ВикиСтрой
Что такое циклон и зачем он нужен
В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.
Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.
Схема работы фильтра-циклона
Такого рода фильтры входят в комплект многих промышленных пылесосов, но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже. Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.
Разница между мокрым и сухим циклоном
Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.
Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.
В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.
Делаем из подручных материалов
Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80–100 Вт.
Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.
Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.
Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:
Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10–15 см.
Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.
Как приспособить устройство для станков и инструмента
Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.
Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:
Какой пылесос и систему соединений использовать
Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.
Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.
На видео ещё один пример изготовления циклона для пылеудаления в мастерской
Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.
