Собираем самостоятельно привод для откатных ворот. Автоматика для откатных ворот своими руками


Автоматика для откатных ворот. Сборка электрической схемы своими руками

Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

Оглавление:

  1. Автоматика для откатных ворот своими руками - особенности и характеристика
  2. Самодельная автоматика для откатных ворот своими руками
  3. Установка автоматики на откатные ворота своими руками

Автоматика для откатных ворот своими руками - особенности и характеристика

С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала - цепной и роликовый.

Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

Самодельная автоматика для откатных ворот своими руками

Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

Еще одно неприятное явление - соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

Установка автоматики на откатные ворота своими руками

Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

  • электропривод;
  • рейка, на которой расположены зубья;
  • некоторые модели оснащены пультом дистанционного управления;
  • элементы, обеспечивающие безопасность;
  • лампы - сигнального типа.

Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

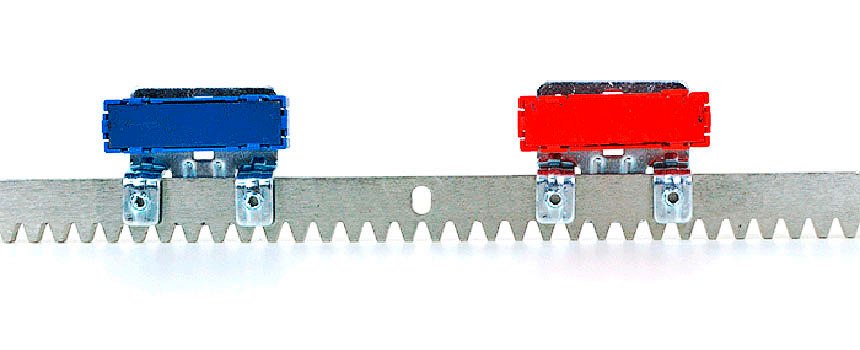

Следующий этап - установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей - магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

Автоматика для откатных ворот своими руками видео:

strport.ru

Автоматика для откатных ворот своими руками: инструкция, установка, видео

Виды откатных ворот

При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно:

  • хорошо смонтированные откатные ворота приводиться в движение без явных усилий;
  • двустворчатые автоматические ворота имеют 2 привода, но цена ненамного превышает стоимость стандартных автоматизированных ворот.

автоматика для откатных ворот своими руками

Откатные ворота разделяются на такие виды:

  1. автоматика для откатных ворот своими рукамиПодвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 — 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.
  2. Откатные ворота по рельсу – одна из самых простых и надежных конструкций. Ее недостатком есть невозможность использования в холодную пору года, так как рельс забивается снегом и требует постоянной чистки. В сравнении с подвесной конструкцией этим воротам требуется меньше места для движения. Такая конструкция ворот отлично подойдет, если необходимо закрыть большой проем. Для устройства двигающихся по рельсу ворот необходима укладка рельса поперек проезда. Далее проем ворот монтируется на специальные ролики. Вверху ворота также удерживаться в строго вертикальном положении благодаря столбу скоба.
  3. Откатные ворота консольного типа – имеют самую большую конструктивную сложность при монтаже. Для российского климата такой тип автоматических ворот подойдет лучше всего. Такие ворота плотно закрывают все пространство дорожного проема. Сами же консольные ворота находится над проездом. Вся конструкция крепиться на несущую опору, которая благодаря роликовым тележкам установлена на основе. Она расположена сбоку от ворот. Несущая балка может занимать следующие положение – снизу, в середине, сверху.

Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом.

Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя.

Самодельный привод

При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.

Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.

Необходимые элементы

Откатные ворота состоят из таких частей:

  • монтаж и работа ворот;
  • электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
  • комплект ведущих и ходовых элементов;
  • обшивка ворот;
  • рама, подготовленная в специальных заводских условиях.

автоматика для откатных ворот своими рукамиСледует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.

Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.

Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.

Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.

Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.

Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.

Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.

Преимущества откатных ворот

Такая конструкция ворот крайне популярна у покупателей.

Приведем главные плюсы при выборе такой конструкции ворот:

  • По сравнению с распашными не занимают дополнительное пространство внутри двора. Этот факт особенно цениться владельцами небольших частных домов, с малым участком.
  • Установить такие ворота возможно в любой проем.
  • Максимальный размер конструкции: 8 м — ширина, 6 м – высота.
  • Удобные в использовании – несмотря на свою массивность и большой вес.
  • Автоматически открываемые ворота не требуют от владельца приложения усилий для их открытия.

Особенности системы автоматики

  • Автоматика на откатных воротах используется не только для удобства при использовании, а также служит дополнительным средством пассивной безопасности, так как надежно закрепляет ворота в закрытом положении. При использовании специальной автоматики для открывания ворот увеличивается срок службы самой конструкции за счет плавности движения отъездной створки во время каждого закрывания и открывания.
  • Автоматизировать движение ворот можно спустя некоторый период времени после их установки.
  • Автоматика работает в широком диапазоне температур, в зависимости от производителя от -60 до +50, в холодных регионах необходимо применять обогревательный элемент.
  • Знать вес и интенсивность работы ворот.
  • Для передачи работающего крутящего момента используется зубчатая передача.

автоматика для откатных ворот своими руками

Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно:

  1. Обозначить полосу движения ворот используя натянутый шнур вдоль проема. Его необходимо располагать на высоте не менее 20 см от дорожного полотна. По этому шнуру необходимо выравнивать положения несущей балки.
  2. Подготовить специальные роликовые тележки к установке, и смонтировать их внутри профиля.
  3. Сместить направление тележек к центру ворот.
  4. Установить конструкцию ворот вместе с роликами на стальную направляющую.
  5. Расположить опоры в предназначенных местах, а ворота установить так, что бы они размещались параллельно натянутому шнуру и прикасались к нему. Крепление роликовых тележек к направляющему швеллеру
  6. Снять полотно ворот с роликов.
  7. Опоры снять с площадок.
  8. Пройти сваркой по поверхности, прикрепит специальные регулировочные площадки к железной балке.
  9. Установить роликовые опоры на необходимые площадки.
  10. Установить ворота, обязательно, в закрытом положении и закрепить горизонтальное положение.
  11. Используя гаечный ключ, необходимо поднять или опустить  специальные регулировочные площадки.
  12. Установить ролик, а также глушилку на конец несущего профиля. Для этого необходимо закрепить деталь на конце балки специальными крепежными болтами. Эта деталь предотвращает забивание конструкции снегом в холодную пору года.
  13. Установить верхний направляющий ролик. Для его монтажа необходимо ослабить его крепеж. После этого размещают кронштейн над несущим полотном таким образом, чтобы ролики фиксировались на верхней точке полотна. Сторона со специальными отверстиями направляется в сторону несущего столба.

Виды электроприводов

  • Линейный – подходит для работы со створками ворот весом до 1 т, автоматика монтируется на опоры, к которым присоединяются створки.
  • Подземный – в устройствах этого типа автоматика устанавливается в специальный защищенный контейнер под землей.
  • Рычажный – рычаги движения выходят так же из-под земли и закрепляются к плоскости створок ворот.

В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др.

Обзор автоматики

  • Блок управления автоматикой воротного механизма – в него входят трансформатор и специальная плата.
  • Фотоэлементы – пульт дистанционного управления.
  • Болты, гайки, втулки и специальные ключи для разблокировки в случае аварийной ситуации.

Проблемы и ошибки

Небрежности при монтаже автоматических ворот в дальнейшем могут привести к серьезным проблемам в эксплуатации.

  • Наибольшая проблема – точно выставить направляющие и раму, для избегания перекоса полотна. Для предотвращения необходимо произвести точные замеры всего проема.
  • Ошибка вычисление нулевой отметки дорожного полотна. Единственная возможность решить эту проблем – демонтировать и заново установить гаражные ворота.
  • Ошибочное определение площади для монтажа автоматических ворот. В дальнейшем эта ошибка может привести к тому, что въезд будет слишком узким.
  • После установки гаражных ворот необходимо снять защитную пленку. Если не выполнить эту процедуру сразу, в дальнейшем это может привести к различным деформациям конструкции.
  • При выборе автоматики необходимо принимать в расчеты вес и размеры конструкции ворот.

krovlya777.ru

Собираем привод для откатных ворот своими руками, важные советы

Откатные ворота, которые открывает комплект автоматики, стали популярными благодаря привлекательному внешнему виду, а дополнительно они занимают минимум свободного пространства на участке. Конструкции, оснащенные электроприводом, управляются легко – нажатием кнопки. Всю остальную работу выполняет автоматика. Если уровень знаний позволяет, можно собрать некоторые элементы аппаратной части собственными силами.

На основании чего подбирается двигатель?

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Конструкция откатных ворот

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Шестерни низкого качества, снижают срок службы привода

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Выбор электро привода для ворот

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники. Но делать это нужно осторожно, учитывая все возможные нюансы такой замены.

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

Если нет возможности использовать подходящий редуктор, вместо этого узла при монтаже своими руками допускается применять ременную передачу. В данном случае необходимо определить передаточное число.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм. Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы.

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Установка рейки на металические ворота

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь. При этом важно, чтобы комплект автоматики располагался на соответствующем уровне.

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Монтаж привода для ворот, схема

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как соединить ролики с аппаратной частью?

Один из вариантов – клиноременная передача. При этом нужно своими руками закрепить ведомый шкив, используя в качестве основы металлическую часть колеса и шпильки М12 в количестве 3 шт. Если это возможно реализовать, допускается установка пары шестерен.

Установка роликовых опор

Роликовые опоры и регулировочные подставки: установливают их, не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей

Альтернативный вариант – крепление ролика своими руками на валу одного из основных узлов, из которых состоит комплект автоматики (двигатель, редуктор).

Установка роликовых опор и подставок

Правильная установка роликовых опор и регулировочных подставок.

Но, прежде всего, рекомендуется своими руками удалить подшипники, скрытые в металлических роликах. Особенность этого решения заключается в том, что натяжной механизм будет оказывать воздействие не на ось колеса, а на основание редуктора.

Важный нюанс – радиальная нагрузка, оказываемая на передний подшипник этого узла, не должна уступать по значению прижимному усилию, создаваемому пружиной.

Выбор механизма передачи делается между реечным и роликовым вариантом. В первом случае в комплект аппаратной части добавляется звезда и цепь, тогда как приводной ролик более надежен и нетребователен.

Смотрим видео:Подробная инструкция сборки

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru

Откатные ворота: схема подключения автоматики

Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Если Вы счастливый обладатель современных откатных ворот, к примеру, из профнастила, то рано или поздно Вам захочется автоматизировать устройство, чтобы не приходилось выходить из машины и вручную открывать его. Тем более, что откатные ворота, схема подключения которых основана на установке электропривода и заводского комплекта фурнитуры, вполне выполнима своими руками.

Инструкция по автоматизации

Подготовительный этап

Для того, чтобы сделать откатные ворота автоматическими, необходимо подготовить инструменты и приобрести комплект автоматики, в него обычно входит:

  • Электропривод сдвижных ворот;
  • Зубчатая рейка;
  • Комплектующие безопасности — фотоэлементы и сигнальная лампа;
  • Болты и другие крепежные элементы;
  • Пульт дистанционного управления.

Также необходимы следующие инструменты и материалы:

  • Сварочный аппарат;
  • Для поведения питания к электроприводу провод сечением 2Х1,5 мм или 2Х2 мм, для фотоэлементов — два провода 4Х0,5 мм и 2Х0,5 мм, для сигнальной лампы — провод на 220В 2Х0,5 мм.
  • Дрель, набор сверл по металлу, саморезы и прочее.

Установка привода

Приводы откатных ворот обычно закрепляют на швеллере, где уже расположены две роликовые каретки. Сначала надо выбрать место, где будет установлен электропривод, для этого берут монтажное основание из набора, и устанавливают на нём привод. Затем устанавливают его на швеллер между роликовыми каретками чуть ближе к проему, воссоздавая рабочее положение автоматики.

Электропривод

Монтаж привода

Важно! Чтобы подобрать правильное месторасположение — положите на шестерню привода зубчатую рейку – и смотрите, как и куда следует подвинуть его, чтобы зубчатая рейка располагалась посередине шестерни. Далее закрепит профильную трубу наружного каркаса, но никак не направляющий рельс!

На намеченное место кладем привод на монтажное стальное основание, и обвариваем его сваркой со всех сторон. Снимите крышку корпуса и проденьте шнур через отверстие. После этого можно зафиксировать на нем привод с помощью болтов.

Установка шнура

Продевание провода

Крепление зубчатой рейки

В полностью открытом положении створки поставьте по центру шестерни зубчатую рейку, учитывая, что должен остаться достаточный отрезок для крепежа концевиков (концевых выключателей). Приварите к профильной трубе внешнего каркаса створки крепежные детали зубчатой рейки и протяните ворота. Поставьте второй отрезок зубчатой рейки и повторите процедуру. Следите, чтобы между стыками получился «полноценный» зуб. После прихватки по периметру можно еще раз обварить все крепежные элементы.

Сварка элементов рейки

Образование «целого зуба» рейки

Затем оставьте зазор в 1-2 мм между рейкой и шестерней электропривода. Для этого отвинтите болты на зубчатой рейке и выставьте ее так, чтобы в движении рейка, соприкасаясь с шестерней, издавала характерное «цоканье».

Установка концевых выключателей

Концевые выключатели необходимо закрепить на зубчатой рейке болтовыми соединениями. Они бывают двух типов:

  • Магнитные концевики надежны в эксплуатации в любую погоду, так как их принцип действия заключается в полярности магнита. Концевые выключатели разделяются на левый и правый, и должны быть расположены так, чтобы один был плюсом к приводу, а другой минусом. Их располагают недалеко друг от друга, подбирая место, пока устройство не сработает.
  • Механические — более распространенный тип, который более прост в монтаже. Принцип работы: проходя через препятствие, пружинка на приводе сгибается в бок и движение останавливается.
Внешний вид концевика

Механический концевик

Подключение привода

Электропривод следует подключать к источнику питания по схеме, приложенной инструкции. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

Перед завершающим этапом монтажных работ тестируют и проверяют работу привода. Нажимая кнопку на пульте управления, электропривод должен сдвигать створку ворот, однако не до конца.

Необходимо время для открывания и закрывания. Для этого при полностью закрытых воротах нажмите клавишу «Р1» или «STOP» и «PP» на 2-3 секунды, или 3 раза в зависимости от модели (подробности должны быть указаны в инструкции). Так Вы зададите полный цикл открытия и закрытия (конечных положений) и запишите время в память привода. Это будет дополнительным способом остановки, если по какой-либо причине не сработают концевые выключатели, то действие автоматически отключится по времени, отведенному на него.

Установка фотоэлементов

Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т.д. ворота начинают двигаться назад.

Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала:

  • Можно зафиксировать фотоэлементы на столбиках, где расположены нижний улавливатель;
  • Сделать специальные металлические постаменты и приварить к несущим столбам;
  • Организовать небольшие столбики из профилированной трубы сечением 50Х50, и на них вмонтировать фотоэлементы.

Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между «GND» и «PHOTO», и по схеме:

  • Контакт «-» подключите к левому контакту «АС24V» блока управления;
  • «+» подключите к правому контакту «АС24V» блока управления;
  • «NC» подключите к контакту «GND» также на блоке управления;
  • «OUT» к контакту «PHOTO».

Подключение сигнальной лампы

Комплектующую фурнитуры сигнальную лампу обычно располагают сбоку проезжей части для информирования проезжающего автомобиля о выезде транспорта со двора.

Конечно, личное дело каждого, устанавливать такой элемент безопасности, как сигнальная лампа, или нет. Однако профессионалы рекомендуют полностью выполнять все условия безопасности.

Закрепите сигнальную лампу с помощью саморезов и подведите провод сечением 2Х0,5 мм, подключите к контактам на плате управления «АС-N» и «LIGHT».

Обустройство автоматизированного сдвижного проема

rusograda.ru

главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Главные составляющие откатных ворот

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

  1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
  2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
  3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

Как осуществляется движение конструкции?

Полотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

  • рулетка;
  • строительный уровень;
  • топор;
  • болгарка;
  • сварочный аппарат;
  • лопата;
  • молоток;
  • шуруповерт;
  • емкость для приготовления бетона;
  • гаечные ключи;
  • резиновый молоток для регулировки;
  • углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

  1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
  2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
  3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

Строительство бетонного фундамента своими руками

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Фурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:

  • направляющий рельс;
  • концевой и верхние ролики;
  • захваты;
  • пару роликовых кареток;
  • заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

Монтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая — к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

  1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
  2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

Автоматика для выдвижных ворот

Чтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:

  • дрель;
  • сварочный аппарат;
  • сверла для металла.

В комплект автоматики входит:

  • зубчатая рейка;
  • сигнальные лампочки;
  • электропривод;
  • фотоэлементы;
  • пульт д/у.

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

  1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
  2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
  3. С помощью сварки рейка приваривается к швеллеру.
  4. К рейке прикручиваются механические или магнитные включатели.
  5. Согласно инструкции производителя подсоединяется электропривод.
  6. Снимается перемычка, и устанавливаются фотоэлементы.
  7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Автоматика для откатных ворот своими руками | Своими руками

Главная » Своими руками

Автоматизируем откатные ворота своими руками

Содержание

Если Вы уже оценили преимущество откатных ворот, которые у Вас механические, то ничто не помешает добавить комфорта, для чего понадобится автоматика для откатных ворот, наличие электричества в зоне, где будет работать автоматика и желание сделать это своими руками.

Несмотря на разнообразие видов откатных ворот, автоматика в целом устроена по общему принципу, поэтому процесс монтажа своими руками практически одинаков. Автоматика для откатных ворот включает в себя устройство дистанционного управления, контроллер включения, систему безопасности, сигнальную систему, привод, а также механизм, передающий в горизонтальном направлении момент для обеспечения движения.

Порядок работ следующий – обеспечиваем подключение электричества, монтируем передаточный механизм, обеспечиваем его сопряжение с приводом, убеждаемся, что автоматика работает от дистанционного управления. Теперь по порядку.

Первый этап.

Первым этапом работ будет выбор, правильно подобранная автоматика для раздвижных ворот прослужит долго, а установить её будет проще. При этом особое внимание обращаем не только на технические характеристики (которые нужно брать с запасом), но и на инструкцию по установке. В практике встречались ситуации, когда автоматика откатных ворот, имеющая хорошие отзывы, устанавливалась неправильно из-за неточностей в инструкции, или из-за отступления от указаний.

Обращаем Ваше внимание – автоматика откатных ворот требует тщательного и пошагового соблюдения инструкции, особенно если монтируете своими руками!

После выбора и ознакомления с инструкцией необходимо проверить работоспособность системы, собрав и подключив все узлы, вплоть до сигнальной лампы и фотоэлементов системы безопасности. Главная цель – убедится, что автоматика будет работать в соответствии с ожиданиями.

Мы не приводим сечения проводов, эту информацию необходимо взять из технического паспорта комплекта! По окончании тестирования приступаем к следующему этапу.

Второй этап. Подготовительные работы.

Возможно, мы надоели с этой рекомендацией, но начнём всё равно со схемы. Причём в данном случае, рисовать Вы будете, не отходя от ворот, особенно линии, где будет электропроводка, итак:

    размечаем места установки всех элементов (автоматика для откатных ворот это распределённая система) оцениваем, каким образом мы сможем подвести кабели ко всем элементам системы, что из этих работ можно сделать своими руками, а что нет проверяем, насколько хорошо ходят ворота по роликам, понимая, что автоматика откатных ворот выйдет из строя тем быстрее, чем больше сопротивления движению очень внимательно оцениваем ворота, с точки зрения зазоров, находим места для установки фотоэлементов. Это, важный элемент, автоматика откатных ворот не имеющая стоп сигнала опасна! Особое внимание нужно уделить прохождению луча света, в процессе движения ворот, иначе ложные срабатывания могут привести к тому, что автоматика откатных ворот так Вам надоест, что Вы её выключите после разметки и измерения размеров, закрываем ворота, внимательно осматриваем, всё ли мы предусмотрели не забываем о том, что автоматика требует и «слабых» кабелей, которые должны быть надёжно защищены от повреждений

Закончив эти работы, приступаем к рисованию схемы подключений, которые требует автоматика откатных ворот, после чего ещё раз, сверившись с инструкцией, убеждаемся, что вся автоматика будет подключена правильно.

Совет. Закончив эти работы, не спешите начинать исполнение. Два-три дня погоды не сделают, а спешка может не позволить вспомнить о чём-то важном!

После того, как обдумали все детали, начинаем прокладку кабелей к местам установки оборудования. Все кабели в проёме должны быть надёжно защищены, например, убраны в металлические трубы и гофру. Подводку кабелей к датчикам делаем с запасом «в большую сторону», возможно, придется что-то изменять «по месту». В точке подключения питания к электричеству устанавливаем отдельный автомат отключения. В инструкции указаны токи, автомат выбираем с таким расчётом, чтобы он отключался самым первым.

Если не знаете, как выбрать – проконсультируйтесь с тем, кто понимает в электрике. Задача – обеспечить автоматическое отключение напряжения до того, как сгорит что-то в автоматике. Пусть отключений будет больше, чем могло бы быть, но при этом Вы застрахуетесь от сгоревших плат, электронных блоков и прочих элементов системы.

Если есть возможность – запитайте автоматику через стабилизатор напряжения. При прокладке кабелей используйте простое правило – кабель нужно максимально защитить от внешних повреждений, обеспечив быстрый доступ для ремонта, при необходимости.

Хорошим решением была идея кабель, проложенный в проёме проложить не в трубе, а накрыть сверху швеллером, опёртым так, чтобы не повредить кабель. Когда возникла необходимость заменить кабель после короткого замыкания, мы просто подняли швеллер.

Третий этап. Монтаж привода и рейки.

Самый сложный, главный этап в работах. Необходимо обеспечить сопряжение приводной шестерни на приводе и зубчатой рейки в той части ворот, где расположены несущие ролики (обычно нижняя часть реже верхняя). Для начала необходимо разметить требуемую длину рейки с учётом допусков по краям для установки концевых выключателей.

Очевидно, что длина рейки обеспечивает ход ворот по всей ширине проёма. Перед началом работ выкладываем все части рейки, проверяем что торцевые части между собой стыкуются таким образом, чтобы образовать полноценный «зуб»!

Устанавливать привод и зубчатую рейку своими руками нужно в три операции:

    на месте установки привода размечаем площадку для основы, после чего выставляем высоту этой площадки определяем место установки зубчатой рейки (ВНИМАНИЕ рейку нельзя крепить к направляющей балке!) временно закрепляем рейку (способов много, выберите наиболее удобный), выставив правильный зазор (в инструкции есть указания о том, какой он должен быть).

Проверяем в холостом режиме правильность зацепления шестерни привода и зубчиков на рейке. Как правило, рейки продаются метровой длины, поэтому начинаем с центральной части, для определения высоты и правильности горизонтального уровня. Располагать первую рейку надо так, чтобы шестерня была посередине первого элемента рейки.

Это очень кропотливая работа, поэтому всё надо делать без спешки, проверяя буквально до миллиметра правильность сопряжения. Только после проверки можно закрепить привод.

Совет! В зависимости от конструкции той части рамы ворот, где ставим рейку, мы можем двигать рейку выше – ниже, или не можем. Определите, что позволит проще изменять высоту монтажа сопряжения, привод, или рейка. Окончательно фиксировать первым надо тот элемент, который сложнее перемещать по высоте!

Далее проводим сборку зубчатой рейки по всей длине:

    временно закрепляем все элементы, стыкуя их между собой проверяем горизонтальность и отсутствие перекосов закрепив так, чтобы механизм стал работоспособным, осторожно проверяем движение створки ворот, минимизируя нагрузки на сопряжение шестерни и рейки при помощи регулировочных винтов подгоняем отельные части рейки при необходимости.

Закончив этот этап, проверяем правильность работы механизма ещё раз. Известно, что откатные ворота практически не имеют усадок и провисаний со временем. Тем не менее, регулировку рейки надо оставить в положении, позволяющем при необходимости её поднять, или опустить. Крайнее положение регулировочных винтов говорит о том, что допущена ошибка в монтаже рейки.

Только закончив все эти работы можно окончательно закрепить рейку, чтобы провести испытание собранного привода откатных ворот, и приступить к монтажу остальных систем.

Четвёртый этап. Система безопасности.

Как правило, автоматика откатных ворот имеет встроенные элементы защиты и блокировки, но фотоэлементы, отслеживающие наличие препятствия движению ворот необходимо монтировать отдельно. Не полагайтесь на остановку привода из-за роста нагрузки, когда откатные ворота натыкаются на препятствие. Механизм нельзя остановить мгновенно, и откатные ворота могут превратиться в гильотину! Технически систему безопасности можно собрать своими руками из отдельных элементов, но правильнее выбирать комплект, в который эта система входит.

Зоны размещения фотоэлементов мы уже наметили. Проверяем работу системы, наживив датчики по местам и подключив к управляющему блоку привода. Когда откатные ворота двигаются, проходим в проём, пересекая луч света между фотоэлементами.

Привод должен остановится, и начать обратное движение в положение «ворота открыты». Есть разновидности таких систем, при срабатывании которых откатные ворота остановятся и отодвинутся не до конца – на заданное расстояние, которое, как правило, может регулироваться. В этом случае отрегулируйте настройки как нужно до фиксации фотоэлементов!

Проверяем работу системы, правильность настроек, после чего окончательно закрепляем фотоэлементы на местах установки.

Сигнальная лампа устанавливает таким образом, чтобы была хорошо видна с обеих сторон ворот, в месте, которое не загорожено препятствиями. Проверяем работоспособность сигнала (иногда автоматика снабжается дополнительно звуковым сигналом, если его нет, но он нужен – сделать своими руками дополнительный контур не составляет труда, параллельно лампе подключите звуковой прибор, поместив его рядом с лампой). При выборе места, не забудьте, что лампочки перегорают, поэтому доступ к сигнальной лампе не должен быть сильно затруднён.

Завершающий этап.

Устанавливаем дистанционное управление так, чтобы Ваши откатные ворота можно было открыть снаружи и изнутри. Проверяем работоспособность, после чего закрепляем датчик.

Проводим полную проверку работы всех систем во всех режимах.

Перерисовываем схему системы «по факту», отметив, в том числе цвет жил подключения, а также перенеся обозначения клемм из инструкции. Элементы, снабжённые предохранителями, отмечаем отдельно, с указанием характеристик предохранителя. Скопируйте список из инструкции «Перечень неисправностей» фактически это руководство по периодическому обслуживанию системы. Убираем всё в отдельную папку вместе с документацией по системе храним вечно. В случае проблем, или необходимости ремонта, эта информация будет бесценной.

Работа закончена, теперь можно долго наслаждаться комфортом, не вмешиваясь в работу системы.

Инструкция по установке автоматики на откатные ворота

Наибольшую популярность среди автоматических ограждающих конструкций приобретают изделия со сдвижными створками. Их популярность обусловлена тем, что автоматика для откатных ворот может быть установлена даже новичком. Главное, аккуратно выполнять работы и четко следовать инструкции. Еще одним неоспоримым преимуществом сдвижного полотна является его компактность при открывании створки. Она попросту сдвигается вдоль забора, освобождая проезд для автомобиля. При этом электропривод обеспечивает дополнительную безопасность, поскольку блокирует створку в закрытом положении, предотвращая возможность вскрытия ворот.

Если у вас уже имеется опыт, и вы своими руками устанавливали откатные ворота без автоматики, то никаких трудностей в работе у вас не возникнет. Более того, у вас уже должны быть все необходимые инструменты, поэтому останется лишь приобрести подходящий набор для автоматизации полотна. Все они имеют одинаковый принцип действия, однако отличаются по мощности. Именно поэтому необходимо тщательно выбирать электропривод, чтобы не допустить в будущем его поломки. Основными критериями для выбора являются:

  • ширина створки
  • масса полотна
  • интенсивность эксплуатации
  • температурные условия работы.

Чтобы грамотно осуществить монтаж автоматики для откатных ворот своими руками, необходимо понимать принцип работы всего механизма. Ключевую роль занимает электропривод. Именно он приводит в действие шестерню, которая при помощи зубчатой рейки и двигает полотно вдоль направляющих. Очень важно во время установки автоматики следовать всем рекомендациям, которые указаны в инструкции. У каждого производителя существуют свои нормы по установке привода и зубчатой рейки. Выполнение всех требований позволит избежать неполадок и выхода из строя оборудования.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

  1. привод
  2. контроллер включения
  3. устройство дистанционного управления
  4. систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Подготовительный этап установки автоматики

Любая работа начинается с подготовки. На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие. Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

  1. сварочный аппарат
  2. дрель
  3. сверла по металлу
  4. рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и  шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов. Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы.

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

Поделись статьей с друзьями!

Источники: http://vorotagate.ru/otkatnye/avtomatiziruem-otkatnye-vorota, http://vorotakzaboru.ru/121-instrukciya-po-ustanovke-avtomatiki-na-otkatnye-vorota/

Комментариев пока нет!

restart24.ru

Автоматика для ворот своими руками: схема установки

Автоматика для ворот своими руками

Сейчас многие люди не ограничиваются одной лишь установкой распашных, откатных или же подъемных ворот при обустройстве своего жилища. Достаточно часто устанавливается автоматика для ворот своими руками — она позволяет сделать управление ими намного более удобным. Как правило, для установки автоматики откатных, распашных или подъемных ворот приглашаются специалисты. Однако их вызов в большинстве случаев стоит немалых денег. Если вы хотите сэкономить, можете попробовать произвести установку автоматики своими руками. Схема работы является вполне доступной и понятной для рядового пользователя. Нужно лишь вникнуть в процесс работ и запастись всем необходимым.

Как установить автоматику ворот самомуАвтоматика для ворот схема установки

Также следует помнить об одном важном нюансе: многие пользователи ошибочно полагают, что установленная на ворота автоматика сможет устранить проблему их плохого открытия и закрытия из-за провисания и других факторов. Это не так! Если вы решили установить автоматику, то перед этим должны убедиться в том, что ваши ворота легко и свободно открываются и закрываются. В противном случае наличие автоматики лишь усугубит проблему.

Необходимые материалы и оборудование

Чтобы приступить к установке автоматики для откатных или распашных ворот своими руками, вам нужно убедиться в том, что все компоненты устройства и необходимые для монтажа приборы находятся при вас и в исправном состоянии. Комплект автоматики для откатных или распашных ворот, как правило, включает:

  1. Привод (или же электропривод).
  2. Зубчатую рейку.
  3. Средство для дистанционного управления устройством.
  4. Фотоэлементы, которые будут обеспечивать необходимую безопасность.
  5. Сигнальный светильник.
Минимальный набор инструмента для монтажа автоматикиИнструменты для монтажа автоматики ворот

Если говорить об оборудовании и расходных материалах, то во время работ вы просто не сможете обойтись без:

  • Аппарата для контактной сварки.
  • Дрели с комплектом разнокалиберных сверл для работы с металлом.
  • Провода с сечением 2 на полтора или 2 на 2 миллиметра (предназначен для обеспечения питания электропривода).
  • Проводов с сечениями 0,5 миллиметра на 4 миллиметра и 0,5 миллиметра на 2 миллиметра (предназначены для обеспечения питания фотоэлементов).
  • Провода на 220 вольт и сечением 0,5 миллиметра на 2 миллиметра для подключения сигнального светильника.

Все вышеперечисленные расходные материалы и инструменты нельзя отнести к категории дорогих или недоступных. Их можно без проблем приобрести в любом строительном магазине. Если же вы устанавливали ворота своими руками, то с большой вероятностью они уже есть у вас.

Установка монтажного основания

Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот). После этого очень важно правильно подобрать месторасположение.

Рабочее основание автоматики откатных воротУстановка монтажного основания и прокладка кабельного канала откатных ворот

В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую  реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону.

Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Делать это нужно по всему периметру изделия.

Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.

Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).

Установка зубчатой рейки

Монтаж зубчатой рейки на откатные варотаМеталлическая зубчатая рейка откатных ворот

Схема установки зубчатой рейки своими руками также достаточно проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным. После того как вся зубчатая рейка будет установлена на свое рабочее место. Все ее крепежные элементы лучше для пущей надежности приварить повторно. Кроме того, между шестеренкой и рейкой нужно будет оставить щель толщиной в 1 миллиметр. Для этого вам нужно будет немного выкрутить болтики на выдвижной рейке.

Установка выключателей

Схема монтажа концевых выключателей откатных или распашных ворот своими руками выглядит следующим образом. Концевые включатели расставляются на зубчатой рейке в нужном порядке и необходимой последовательности. После этого закрепляются там при помощи обычного шурупа.

Однако тут есть один нюанс. Концевые выключатели классифицируются на 2 категории: магнитные и механические. При этом принцип их действия, схема установки своими руками и особенности функционирования могут отличаться.

Выключатели на зубчатой рекеКрепление концевых выключателей на зубчатой рейке

Концевые выключатели магнитного типа могут похвастаться максимальным уровнем надежности. Установив их своими руками, вы будете уверены в том, что автоматика откатных или распашных ворот будет нормально функционировать в любых метеорологическим условиях. Принцип их действия базируется на свойствах магнита. 2 разнополярных магнита устанавливаются по разные стороны от рейки. Во время того как привод будет проходить между ними, устройству будет подаваться соответствующий сигнал.

При установке пары магнитов лучше всего расставлять их не слишком далеко друг от друга. Проверить правильность монтажа очень просто: если после того как концевик прошел между магнитами, привод остановился, это свидетельствует о полной исправности устройства. В противном случае магниты можно просто поменять друг с другом местами.

Принцип действия механических выключателей намного проще, чем магнитных. Тут все просто: конструкция привода подразумевает наличие специальной пружины. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Это, в свою очередь, приведет к его остановке.

Подключение электропривода

Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а  ACN – на ноль.

Подключение электропитания к приводу и датчикам откатных воротТиповая схема силовых и сигнальных линий автоматики откатных ворот

После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок.

Лучше всего производить тестирование перед установкой фотоэлементов.

Установка фотоэлементов

Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.

Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля.

Подключение фотоэлементов - типовая схемаСхема подключения фотоэлементов откатных ворот

Способов и принципов установки фотоэлементов для распашных или откатных ворот может быть множество. Выбирать способ следует исходя из обстоятельств: как расположены ворота, насколько качественно оборудован подъезд к ним, сколько имеется свободного места рядом с воротами и т. д. Для фотоэлементов приобретаются специальные столбики или платформочки – их можно без проблем найти в любом магазине в больших количествах.

Крепятся фотографические элементы при помощи самых обыкновенных болтов. Кроме того, вам потребуются 2 кабеля: с сечением 0,5 миллиметра на 4 миллиметра (для излучающего фотоэлемента) и сечением 0,5 миллиметра на 2 миллиметра (для принимающего фотоэлемента). Схема подключения фотоэлементов своими руками выглядит следующим образом:

  • контакт “минус“ подсоединяется к левому контакту АС24-V на контрольном блоке;
  • “плюс“ — к правому АС24-V;
  • “НС“ — к “ГНД“;
  • “АУТ“ — к “ФОТО».

Вместе с фотоэлементами также можно подключить сигнальный светильник. Схема его установки своими руками предельно проста. А её реализация не займет у вас много времени. Зато отныне другие участники дорожного движения будут проинформированы о том, что ваше транспортное средство выезжает на улицу.

proumnyjdom.ru
