Выбор, преимущества и недостатки светодиодных ламп на 12 В. 12 вольтовые светодиодные лампы для освещения

Плюсы и минусы светодиодных ламп 12 вольт для дома

Светодиодные лампы 12 вольт в большинстве своем оснащаются штырьковым цоколем (G4, GU10 и др.). При необходимости можно напрямую подключить источник света к низковольтной сети или задействовать драйвер (стабилизирующее ток устройство), как это происходит в лампах с держателем Е27.

Если подбирать лампочки, опираясь в первую очередь на их габариты и цоколь, можно выполнить замену галогенных источников света в люстре у себя дома на светодиодные аналоги.

Обзор положительных качеств электроприборов 12В

Прежде всего, отмечается значительно более высокая пожаро- и электробезопасность. Это позволяет без существенных опасений задействовать приборы, в том числе и светильники 12В, 24В или 36В в помещениях и объектах с повышенным уровнем влажности. Например, в ванной, подвале, на кухне или придомовой территории.

Также и электропроводка 12В для подключения низковольтных приборов не требует обязательного использования защитных элементов: кожуха, гофро-трубы или специального кабель-канала.

Минусы диодных ламп 12В

Лампочки 12В для установки дома (в подвесном потолке, люстре и пр.) требуют подключения понижающего трансформатора. Это прибор, который в схеме располагается перед источником света. В результате на лампу подается пониженное напряжение 12В, 24В или 36В, в зависимости от характеристик.

Минусы низковольтного освещения сводятся к сложностям установкиа из-за потерь в проводах и необходимости введения в цепь трансформатора.

Понижающий трансформатор может иметь довольно внушительные габариты, что определяется его видом. Поэтому при установке низковольтных ламп в люстре или подвесном потолке нужно предусмотреть участок и под дополнительную аппаратуру, а это не всегда реализуемо.

Еще одна особенность источников света 12В или 36В – повышенные значения тока, что обусловлено низким напряжением. В данном случае рекомендуется обратить внимание на проводники, а именно, их длину. Чем больше протяженность проводов, тем интенсивнее сопротивление, что оказывает влияние на качество освещения – оно ухудшается.

Положительные качества низковольтных светодиодов

Прежде всего, необходимо выделить экономичность лампочек 12В, 24В и 36В, так как при обустройстве электропроводки не придется тратиться на вспомогательные защитные материалы (кабель-каналы и пр.). Низкое напряжение любых значений (12В, 24В, 36В) в меньшей мере опасно, чем сетевое 220В. По этой причине такие лампы рекомендуют к установке в помещениях разного целевого назначения, где повышен уровень влажности: подвалы, кухня, ванная, бассейн.

Использования ламп на 12 Вольт является экономия в установке – низкое напряжение не требует дополнительных мер для защиты проводки, как гофротруба или кабель – канал.

Низковольтные источники света 12-36В являются предпочтительным вариантом при обустройстве системы освещения объектов, которые по нормам ПУЭ характеризуются высокой степенью опасности. Яркий пример – котельная. Кроме того, лампы 12-36В широко распространены благодаря разнотипным конструкциям.

Так, если в источнике света предусмотрен цоколь G4, GU10, GU5.3 и даже Е27, его можно использовать вместо галогенных аналогов или лампочек накаливания с таким же держателем. Но в этом случае замена выполняется с учетом и других параметров: световой поток, габариты.

Где используются?

Источники света разных типов: напряжение 1-36В, цоколь G4, E27, GU10, GU5.3 и пр. могут применяться как дома, так и при обустройстве системы освещения автомобилей, торговых помещений, витрин, офисов. Практически везде вместо галогенных лампочек или аналогов накаливания может быть выполнена замена светодиодными.

Ванная комната, кухня, двор на улице, подвалы, помещения с повышенной влажностью – вот места, в которых низковольтное освещение всегда было предпочтительнее.

Один из популярных точечных осветительных элементов – лампа G4. Ее задействуют при обустройстве системы освещения в подвесных потолках, так как светодиоды греются меньше галогенных аналогов.

Замена ламп в люстре: «галогенки» на диодные источники света

Особенность галогенных лампочек – повышенный нагрев, что часто приводит к неприятным последствиям. По этой причине многие стремятся заменить их более эффективными светодиодными лампами. Например, в люстрах нередко встречается держатель G4. Как правило, для галогенных источников света подводится напряжение 12В.

Поэтому в любом случае нужен понижающий трансформатор, однако, для светодиодных лампочек рекомендуется приобрести подходящие по параметрами блоки питания. Дело в том, что «родные» трансформаторы «галогенок» ориентированы на иные характеристики: более высокую мощность ламп.

А, как известно, светодиодные источники света и, в частности, G4 отличаются низким энергопотреблением. Это значит, что при включении лампочки могут попросту не сработать.

Важные особенности: замена предполагает необходимость выбора хотя бы приблизительно сходных по габаритам изделий. Это же касается и блока питания, так как конструкцией люстры предусматривается ограниченное свободное пространство.

Замена источников света Е27 выполняется проще, так как в данном исполнении драйвер встроен в конструкцию лампочки. Также необходимо всегда обращать внимание на параметр входного напряжения: 12 или 36В. Это касается ламп любых видов: Е27, G4 и пр.

Если планируется замена «галогенок» на более безопасные и эффективные диодные аналоги, рекомендуется учесть ряд параметров: цоколь (Е27, G4, G10 и пр.), напряжение, мощность и габариты. Уровень нагрузки лампочек является решающим критерием при выборе подходящего трансформатора. Также следует соотнести размеры блока питания и осветительного прибора, иначе даже при отличных характеристиках установить такой трансформатор будет невозможно.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

proosveschenie.ru

виды, конструктивные особенности и предназначение

Технологии постоянно совершенствуются и развиваются, появляются более эффективные решения. Также и с оборудованием, упрощающим жизнь: оно корректируется и дополняется новыми функциями. Современные осветительные приборы существенно отличаются от тех, которые были несколько лет назад. На замену стандартным лампам накаливания пришли куда более экономичные, практичные и эргономичные светодиодные лампы 12 Вольт.

У изделий есть множество мелких недостатков, но постоянные разработки и исследования в конечном счете приведут к тому, что они вытеснят с рынка менее эффективные аналоги.

Конструкция

Конструкция ламп, питаемых постоянным напряжением 12 В, существенно отличается от традиционных ламп накаливания или люминесцентных приборов.

Перечислим основные конструктивные элементы:

1. Стеклянная колба. Обычно производится из прозрачного стекла (реже — матового) в форме шара или диска. Купольная форма позволяет существенно увеличить угол рассеивания, который достигает 270 град. Плоские лампочки используются в точечных источниках света для дополнительного освещения. Некоторые приборы применяют для подсветки предметов интерьера, другие — для зонирования просторных помещений. У точечных светильников угол рассеивания минимальный — от 30 до 60 град.
2. Светодиоды — источники света. Соединяются последовательно друг с другом, что позволяет повысить световую отдачу прибора.
3. Радиатор — алюминиевая пластина, отводящая тепло, которое образуется в процессе излучения led-диодов.
4. Корпус производится из прочного пластика — она является отличным диэлектриком и выполняет защитные функции. Предотвращает поражение током во время установки и демонтажа устройства.
5. Драйвер — стабилизирует напряжение, преобразуя переменный ток в постоянный ток на 12 В.
6. Цоколь. Ввиду высокой популярности изделий выпускаются диодные лампы с самыми разными цоколями. Вы легко сможете найти стандартные изделия под патроны E27, E14, G4. G13, GU10 и т. д.

Яркость такой лампочки зависит от количества светодиодов и мощности их каждого по отдельности. Освещенность изделий рассчитывается по соотношению 1 лм на каждые 100 Вт.

Разновидности

По источнику питания лампочки делятся на две основные категории — низковольтные, предназначенные для эксплуатации от сети 12 В, и обычные, подключаемые к сети 220 В. Существуют и другие разновидности – на 24, 36 или 48 В, которые относятся к категории низковольтных светодиодных ламп. Низковольтные от обычных отличаются использованием драйвера (он же блок питания), стабилизирующего напряжение. Он может быть по умолчанию вмонтирован в конструкцию изделия или устанавливаться отдельно, как самостоятельный элемент.

Мощность таких источников обычно невелика и находится в диапазоне 0,4–8,0 Вт. Причем дробные величины мощности используются чаще целых.

Еще один критерий для классификации 12-вольтовых светодиодных приборов — форма стеклянной колбы. Выделяют следующие разновидности:

• открытого типа;
• устройства с колбами различных геометрических форм;
• круглые плоские изделия, похожие на диск.

Самыми распространенными считаются лампы SMD-типа. Яркость светового потока выбирается в зависимости от размеров данного изделия — чем больше светодиодов, тем более интенсивным будет освещение.

Основные параметры выбора

Технико-эксплуатационных характеристик у ламп накаливания много. Перечислим основные из них:

1. Цветовая температура. Ее значение находится в диапазоне 2700–6500 К. В зависимости от конкретной величины при свечении лампы может быть больше холодного (белого) или теплого (желтого) света.
2. Световой поток. Данный параметр у светодиодных изделий обычно высок и достигает 600 Лм.
3. Долговечность — средняя продолжительность эксплуатации осветительных приборов составляет 50 000 часов.
4. Мощность — от 0,4 до 8 Вт.
5. Наличие драйвера. На самом деле устройства, функционирующие исключительно от сети на 12 или 220 В, встречаются редко. Чаще всего производители выпускают светодиодные лампы с широким диапазоном напряжения — к примеру, 150–250 В. Это значит, что таким устройствам не страшны какие-либо серьезные перепады напряжения.
6. Габаритные размеры. Зачастую данное оборудование используется для замены галогенных ламп, поэтому производители стремятся максимально упростить процесс монтажа изделия и предоставить больше свободы за счет уменьшения габаритов.
7. Количество светодиодов.

На упаковке изделия обычно указывается оттенок света при эксплуатации ламп, что существенно облегчает выбор.

Блок питания для ламп 12 В

Драйверы или блоки питания выбираются в зависимости от предназначения светильника. Они классифицируются на следующие типы:

1. Герметичные. Лучшее решение для эксплуатации в ванной комнате, бане или на улице. Отличный вариант для любых помещений с высоким уровнем влажности и вероятностью попадания брызг.
2. Негерметичные — монтируются в комнатах с нормальным уровнем влажности.
3. Драйвер с активной системой охлаждения дополнен специальным вентилятором, позволяющим увеличить мощность изделия и уменьшить его габариты.
4. С пассивной системой охлаждения — вместо вентилятора используют радиатор. Характеризуются бесшумной работой, но мощность ограничена размерами прибора.

Кроме того, блоки питания делятся по значению технических параметров:

1. Мощность. Для выбора правильного драйвера необходимо суммировать мощность каждого источника света, а затем увеличить полученное значение на 10–15 %. Этот запас нужен для предотвращения выхода из строя в моменты перегрузок.
2. Выходной ток — выбирается в зависимости от числа подключаемых лампочек. Более сложная для вычисления характеристика, которая должна совпадать с требуемой величиной тока для конкретных источников. На величину влияет площадь поперечного сечения элементов, коммутирующих блок питания и лампу.
3. Выходное напряжение — в конкретном случае величина равняется 12 В.

Сфера применения приборов на 12 В

LED-лампы на 12, 24, 36 и 48 В со стандартными цоколями E14, E27, G4, GU10 могут использоваться для дома, при организации систем освещения транспортных средств, торговых залов, витрин или офисных помещений. Практически во всех случаях обычные лампы накаливания или галогенки можно заменить светодиодными аналогами.

Чаще всего низковольтные источники света устанавливают в помещениях с повышенной влажностью, включая ванные комнаты, кухню, сауну, подвал. Они же эксплуатируются и для уличного освещения. Светодиодная лампа с цоколем G4 монтируется в точечный светильник. Выбор в ее пользу следует делать при обустройстве подвесных потолков, поскольку светодиоды, несмотря на необходимость применения охлаждающих радиаторов, нагреваются существенно меньше обычных и галогенных устройств.

Преимущества и недостатки 12-вольтового освещения

Самое главное преимущество светодиодных лампочек на 12, 24 или 36 В связано с их высокой экономичностью. В процессе монтажа нет необходимости тратить деньги на размещение вспомогательных элементов, прокладывать защитные кабель-каналы. Низкое напряжение делает устройства намного более безопасными, чем осветительные приборы, питаемые от сети 220 В. Это позволяет эксплуатировать лампы в комнатах разного предназначения с высоким уровнем влажности (подвалы, бассейны, ванные).

Экономичность достигается и при эксплуатации оборудования. Для получения светового потока, который обеспечивается лампой накаливания на 60 Вт, достаточно светодиодного источника света мощностью на 6–7 Вт.

Низковольтные led-лампы подходят для установки на объектах с повышенными нормами ПУЭ, связанными с высокой степенью опасности. Наиболее ярким примером такого объекта является котельная.

Производители выпускают изделия со стандартными цоколями, что упрощает замену галогенок и ламп накаливания на светодиодные, оснащенные идентичным держателем. При этом нужно учитывать дополнительные параметры, включая световой поток и габаритные размеры.

Теперь перейдем к недостаткам. В бытовых условиях светодиодные лампочки 12 В подключаются через понижающий трансформатор, устанавливаемый перед светильником и уменьшающий напряжение до нужных значений. Понижающие трансформаторы могут характеризоваться внушительными габаритами, поэтому при размещении в люстрах или потолочных конструкциях должно быть предусмотрено свободное место. Реализовать такую схему получается не всегда.

Из-за низкого вольтажа такие источники света характеризуются повышенной величиной тока. По этой причине нужно выбирать проводники правильной длины. Чем больше протяженность кабеля, тем выше сопротивление. Повышение последней величины негативно сказывается на качестве освещения.

Рекомендации по приобретению

Для начала определитесь, для чего покупается лампочка на 12 В. При выборе обратите внимание на мощность изделия, наличие качественного драйвера, величины светового потока и цветовой температуры. Не забывайте о габаритных размерах, влияющих на качество и правильность монтажа.

Если лампа покупается для автотранспорта, то учтите силовые и цветовые ограничения для используемых фар, что связано с их предназначением (лампы ближнего/дальнего света, «противотуманки» и т. п.).

В магазине можно найти светодиодные лампы, подключаемые к сети 220 В и оснащенные блоком питания, замаскировать который не составит труда. Однако эти изделия более громоздкие по сравнению со светодиодными устройствами на 12 В, но для них требуется подключение понижающего трансформатора.

Каких производителей предпочесть

Самыми популярными производителями светодиодных лампочек 12 В являются фирмы Osram и Philips. Это наиболее технологически развитые компании, обеспечивающие высокую функциональность и отличные технико-эксплуатационные характеристики изделий. Но стоимость таких устройств намного выше остальных.

Альтернативой дорогостоящим продуктам от Osram и Philips являются лампы Era, Gauss, Camelion и Feron. Качество изделий далеко не всегда соответствует уровню продукции от двух первых брендовых производителей. Многие изготовители обращаются к компании Philips, приобретая у нее комплектующие детали для собственных разработок.

Заключение

Светодиодные лампы 12 В и светильники заняли свою собственную нишу в сегменте электротехники. Специфические параметры и условия эксплуатации выбивают данные устройства из общего ряда осветительных приборов. Низкие мощность, напряжение и габаритные размеры присущи только им.

На первый взгляд, предназначение таких изделий кроется в декоративном оформлении помещений, но на деле это намного более функциональные источники света. Малые требования к энергообеспечению и многочисленные конфигурационные возможности расширяют сферу использования устройств. Каждый производитель выдвигает вполне логичные предостережения, но в случае с применением ламп в домашних условиях дизайнерские вариации ограничиваются разве что фантазией владельца квартиры или частного дома.

220.guru

Светодиодная лампа 12 вольт, особенности, подключение, питание

Энергосберегающие технологии и оборудование пользуются спросом и популярностью. Одним из таких устройств является светодиодная лампа. В качестве источника света в ней используются светодиоды, которые объединены в одну цепь. Эта лампочка используется в осветительных приборах для оформления подсветки зданий и сооружений, в точечных светильниках, которые монтируются на подвесных или натяжных потолочных конструкциях.

Конструкция светодиодных ламп

Светодиодные лампы предназначены для напряжения 12 В и соответственно конструкция устройства отличается от люминесцентных аналогов или в которых используется нить накаливания. Конструктивно она выполнена из следующих основных компонентов:

• Стеклянная колба. Может изготавливаться из прозрачного или матового стекла и иметь сферическую или плоскую форму. Купольная конструкция увеличивает угол рассеивания светового потока до 270°. Модели лампочек с плоской стеклянной поверхностью применяются в точечных светильниках для подсветки интерьера или разбивки площади на отдельные зоны. Угол освещения 30 – 60°.
• Светодиоды. Источники света последовательно соединяются в одну схему подключения, что повышает светоотдачу устройства.
• Радиатор. Представляет собой металлическую пластину из алюминиевого сплава. Она предназначена для отвода тепла, излучаемого светодиодами.
• Корпус. Изготавливается из высокопрочного пластика, который является диэлектриком и выполняет защитные функции от поражения электрическим током при монтаже или демонтаже источника света.
• Драйвер. Предназначен для стабилизации напряжения и преобразования тока из переменного в постоянный.
• Цоколь. Может изготавливаться под патроны разных видов: стандартной конструкции E27 и E14 или G4, G13, GU10 и так далее.

В зависимости от количества излучаемого света одним диодом и числа определяется яркость светодиодной лампы. Среднее значение освещенность рассчитывается из соотношения 1 Лм (Люмен – единица измерения яркости светового потока) на 100 Вт.

Преимущества и недостатки 12 В освещения

Для перехода на осветительные приборы, которые подключаются к низковольтному источнику питания, следует изучить их достоинства и недостатки. Среди преимуществ можно выделить следующее:

• Безопасность. Использование светодиодных лампам в светильниках на 12 В повышает уровень защиты и устраняет возможность поражения электрическим током.
• Пожарная безопасность. Проводка низковольтного напряжения не может быть источником возгорания и причиной возникновения пожара. Поэтому провода не нуждаются в дополнительной защите, их не помещают в гофрированные рукава.
• Универсальность. Электрический ток напряжение которого не превышает 12 В считается условно безопасным, который не может нанести серьезные повреждения человеку. В связи с этим эти лампы могут использоваться в помещениях с нормальными условиями и повышенной опасности. Например, в светильниках для сауны, погреба, ванной комнаты, кухни, спальни и т. д.
• Экономия. При использовании данного источника света для освещения помещения снижает расход электроэнергии и соответственно затраты денежных средств на оплату счетов.
• Экологичность. В конструкции не используются материалы, которые в процессе эксплуатации устройства излучают вредные вещества для здоровья человека или животных.
• Надежность. Лампы имеют высокую устойчивость к механическим повреждениям: царапины, сколы, выщерблены и т. д.

Не смотря на все преимущества источник света, имеет и свои недостатки. К минусам светодиодным лампам рассчитанных на 12V относятся:

• Требуется дополнительное устройство — блок питания (БП). Наличие драйвера стабилизирующего и понижающего напряжение сети с 220 на 12 В усложняет прокладку проводки. Он обладает своим КПД, которое снижает эффективность освещения и за счет него в схеме появляется дополнительное слабое звено, которое может выйти из строя.
• Яркость свечения. На мощность светового потока лампы подключенной к низковольтной сети оказывает влияние падение напряжение. Это происходит из-за потребления большого тока. Поэтому длина проводника от трансформатора до первого и последнего источника света должна быть одинаковой, допускается погрешность в 2 – 3 %. Иначе последний светильник будет, тускнея светить, чем первый.

Разновидности светодиодных ламп

Источники света классифицируются по нескольким критериям:

• Тип цоколя. Выпускаются традиционного исполнения с типоразмерами: E14, E27,E40. Так же производятся безцокольные модели ламп: G4, G5, G9 и т. д.
• Температура свечения. Различают три типа излучаемого света: мягкий – температура от 2500 до 2700 °К, белый – 3800 – 4500 °К и холодный температура светового потока более 5000 °К
• Тип светодиода. В Зависимости от мощности и назначения лампы светодиоды имеют разную конфигурацию, которая определяется видом кристалла. Он может иметь ножки для подключения или монтироваться непосредственно в плату.

Блок питания для светодиодных ламп 12 В

Блоки питания выбираются в зависимости от назначения светодиодных светильников.

Они делятся на следующие виды:

• Герметичные. Применяются для установки ламп в ванной комнате, сауне, уличное освещение.
• Негерметичные. Предназначены для монтажа внутри помещения с нормальным уровнем влажности.
• С активным охлаждением. Оснащается вентилятором, что способствует увеличению мощности и уменьшению габаритов.
• Пассивное охлаждение. Для отвода тепла используется радиатор. Преимущество – бесшумная работа. Недостаток – мощность ограничивается размерами устройства.

Также блоки питания подбираются по основным характеристикам:

• Мощность. Рассчитывается методом сложения всей подключаемой нагрузки и плюс запас мощности 10 – 15 %, для предотвращения работы в режиме перегрузки.
• Выходной ток. Зависит от количества подключаемых ламп. Если известна мощность нагрузки и «косинус фи» ламп, то ток можно вычислить по формуле: суммарная мощность ламп / 12 / cos φ. Значение параметра определяет также площадь поперечного сечения проводников, соединяющих БП и лампы.
• Напряжение на выходе. Для нашего случая это — 12В.

При подключении светодиодных ламп 12 В к электрической линии с напряжением 220 В они должны питаться от драйвера или блока питания.

Технический прогресс в области энергосберегающих технологий способствует постоянному развитию и улучшению технических и эксплуатационных характеристик светодиодных ламп.

Видео по теме

profazu.ru

Лампы светодиодные 12В для дома: как выбрать?

Низковольтные лампы на 12В – это один из самых распространенных вариантов освещения. Такие устройства не отличаются высокой производительностью и охватом излучения по сравнению с уличными фонарями и прожекторами, но при этом без них не обходится ни один современный дом. Речь идет именно о Led-моделях, которые за несколько лет пребывания на рынке смогли заметно потеснить традиционные источники домашнего освещения. Используют лампы светодиодные 12В и в качестве элементов точечного освещения, и для подсветки отдельных декоративных ниш, и даже в ансамблях ландшафтно-архитектурных комплексов.

Общие сведения о Led-лампах на 12В

Светодиодные устройства отличаются и эксплуатационными свойствами, и усложненной конструкцией, что также расширяет возможности управления такими светильниками. Что касается эксплуатационных достоинств, то практически все Led-приборы демонстрируют высокие показатели долговечности, энергосбережения, яркости, равномерности рассеивания света и т. д. Во всяком случае, если сравнивать с конкурентными приборами, также доступными на рынке для рядового пользователя.

В плане конструкции есть несколько особенностей. Для начала стоит отметить, что светодиодные лампы 12В для переменного тока оснащаются специальными драйверами-преобразователями. Благодаря этому дополнению ток переходит в состояние постоянного. К этому же стоит добавить наличие в комплектах рассеивателей, стабилизаторов, предохранителей и другой вспомогательной и защитной оснастки, которая в оснащении светодиодов стала обязательным условием.

Для каких целей стоит приобретать лампы на 12В?

Домашнее применение является основным направлением​ для мелкоформатных светильников, но и в декоративном уличном дизайне без них не обходится. И тут важно учитывать существенное ограничение. Дело в том, что в самом семействе светодиодных ламп модели на 12В считаются наименее защищенными и капризными к внешним воздействиям. Поэтому, например, при температурах выше 40 °С их использовать нежелательно. Это касается не только прямых лучей солнца, но и систем освещения саун, бань, площадок с котельными установками и т. д. Оптимально применять светодиодные лампы 12В в составе потолочных конструкций, в оформлении дизайнерских объектов, а также при подсветке небольших функциональных зон. Дело в том, что для полноценной функции освещения такие модели не годятся, но как деликатный, эстетичный и компактный источник вполне могут найти себе место в любом доме.

Основные параметры выбора

Первостепенным параметром является мощность. Этот показатель обычно составляет от 2 до 6Вт. При этом нет смысла подбирать для освещения один элемент такого типа. Как правило, они используются в комплексе целыми сериями. Для этого приобретаются специальные ленты, коробы или ниши, в которые можно интегрировать светильники группами. Опять же, средняя мощность таких элементов составляет 3Вт при напряжении 12В. Но тут есть и другой нюанс. При выборе трансформаторного блока следует учитывать не среднюю величину мощности среди светильников, а суммарную – этот показатель и будет контролироваться регулятором. Немаловажной характеристикой является и цветовая температура. В среднем сегменте представлены лампы светодиодные 12В, которые обеспечивают температуры в диапазоне 2700-6500К. Среди них можно найти модели желтого, холодного и нейтрального оттенков.

Выбор по конструкции

Тип конструкции главным образом определяется форматом цоколя. Например, в маркировке можно встретить обозначения G и E. В первом случае указывается на цоколь штыревого типа, а во втором – на резьбовой механизм. Также рядом с буквой помечается диаметр соединительной части. То есть пользователю заранее нужно иметь представление об оснастке, в которую планируется интегрировать устройство. Проблем не возникнет, если планируется устанавливать типовые светодиодные лампы 12В для дома. Как выбрать приборы для таких целей? Ориентироваться стоит на форматы E27 или E14. Это наиболее распространенные цоколи. К особым же случаям относятся системы GU10, MR16 и R50. Благодаря таким цоколям можно получить устройство поворотного типа, установить элемент с отражателем или же применить рефлекторную лампу, соответственно.

Оптимальный угол светового конуса

В отличие от классических ламп накаливания и галогенок светодиодные модели получили более широкие возможности в плане регуляции рассеивания света. На практике это означает, что лампа будет охватывать светом не все максимально доступное ей пространство, а только ту часть, которая или предусмотрена конструкцией, или установлена пользователем. Вышеупомянутые лампы светодиодные 12В рефлекторного типа предоставляют в этом отношении наиболее выгодные условия. Такая модель не рассеивает свет бесполезно на ненужные участки, а концентрирует его на конкретных объектах. Собственно, в этом и состоит принцип оптимальной системы точечного освещения, характеристики и возможности которой также следует брать во внимание.

Как устанавливать лампы светодиодные 12В?

Монтажные работы следует начинать с подготовки кабеля питания и места установки светильника. В зависимости от конструкции патрона и типа комплектующих может различаться механика интеграции устройства в патрон. Например, иногда предлагаются специальные кольца, обеспечивающие демпфирующий и зажимной эффект между лампой и нишей установки. Наиболее же проблематичны в установке потолочные светодиодные лампы 12В для дома. Монтаж таких моделей следует изначально производить с расчетом на интеграцию в подпотолочный каркас. Дело в том, что такие устройства интегрируются непосредственно в конструкционную основу подвесного потолка. По крайней мере, там же, в специальной нише, следует производить фиксацию зажимами или кронштейнами. Но перед этим необходимо произвести подключение к линии энергоснабжения.

Каких производителей предпочесть?

Самые достойные модели по качеству предлагают компании Osram и Philips. Продукция этих фирм считается наиболее технологически развитой как в плане функциональности, так и по основным рабочим характеристикам. Но эти же светильники и самые дорогие. В качестве альтернативы специалисты рекомендуют также компании Era, Gauss, Camelion, Feron и другие. В этих линейках представлены доступные по цене светодиодные лампы 12В для дома, но их качество не всегда соответствует уровню двух вышеназванных брендов. Впрочем, некоторые изготовители второго порядка нередко обращаются к тем же комплектующим Philips для комплектации своих разработок.

Заключение

Модели светильников на 12В занимают особую нишу в общем сегменте электротехники. Их специфика обусловлена целым рядом характеристик, которые выбивают такие модели из общего ряда. Достаточно отметить невысокую мощность, скромное напряжение и небольшие размеры. Казалось бы, кроме декоративных качеств современные светодиодные лампы 12В ничем и не способны привлечь. Но это не совсем так. Сочетание низких требований к энергообеспечению и гибких конфигурационных возможностей в плане размещения значительно расширяет сферы применения таких устройств. Разумеется, есть вполне логичные предостережения производителей, но если речь идет о домашнем обеспечении системой освещения, то количество дизайнерских вариаций может быть ограничено разве что фантазией владельца.

fb.ru

Светодиодные лампы на 12 вольт – выбираем безопасный свет

Всем известно, что с развитием технологий каждый прибор совершенствуется, появляются новые функции и совсем другие принципы работы. Именно такая участь постигла и лампы накаливания, которые активно отходят на второй план в выборе потребителей. На смену им пришли газоразрядные и люминесцентные источники света, но и их скоро невозможно будет найти на рынке, так как нишу активно занимают светодиодные лампы, работающие от напряжения в 12 вольт.

Эти полупроводники имеют ряд недостатков, которые им перекрывают проход к вершине рейтинга осветительных устройств, но ненадолго, учитывая активные разработки и постоянные совершенствования.

Чем хороши электроприборы, работающие от 12 вольт?

Важно понимать все преимущества, связанные с использованием низковольтных источников питания. Светодиодные лампы 12 вольт – это устройства, обладающие, прежде всего, пожарной и электрической безопасностью. Известно, что данное напряжение является слишком низким, чтобы поразить человека электричеством, либо привести к возгоранию элементов быта. Электрическая проводка не нуждается в дополнительной защите, например, гофрировании, а это только плюс к безопасности и снижение стоимости. Лампы данного типа могут быть подключены и к бытовой сети в 220 вольт, но следует понимать, что в данном случае необходимо использовать специальные драйверы, компенсирующие разность напряжения. В следующей статье подробно описаны характеристики светодиодных ламп на 220V220V.

Недостатки Светодиодных ламп на 12 вольт

При использовании драйверов значительно снижается КПД осветительных приборов, а также их надежность. Помимо этого, дополнительные полупроводниковые элементы сети повышают габариты устройств, а драйвера требуют равного отрезка соединительных проводов. Зачем нужны именно равные отрезки соединений? Следует помнить, что чем длиннее провод, тем выше его сопротивление, а значит, лампы, расположенные несколько дальше, будут излучать более тусклый свет, нежели установленные ближе. Светодиодные лампы 12 вольт, к которым подключены драйвера, малоэффективны.

Преимущества светодиодов, работающих от напряжения в 12 вольт

Светодиодные источники значительно меньше потребляют энергию, не содержат в своем составе опасных веществ, так как изготавливаются лишь из экологически чистых материалов. Отсутствие стробоскопического эффекта излучения – еще один плюс, которым обладают светодиодные лампы 12 вольт. Несмотря на это, приборам свойственна высокая светопередача, они не оказывают отрицательного воздействия на человеческий глаз, отличаются повышенной стойкостью к механическим воздействиям и неизменной эффективностью работы даже при низких температурах. Разнообразие цоколей у светодиодных ламп позволяет с легкостью подобрать необходимый вариант практически для любых светильников.

Применение светодиодов на 12 вольт

Если вспомнить, что 12 вольт – сравнительно безопасное напряжение, то становится очевидным применение светодиодных ламп, работающих от этого напряжения, в помещениях и на пространствах, отличающихся повышенной пожаро и взрывоопасностью, а также в местах, где высокая концентрация влажного воздуха. В местах где повышеная вздрывоопасность рекомендуется использовать специальные взрывозащищенные светильники, которые так же работают на светодиодах.

Выбирая светодиодные лампы для сбора комплектов светильников, следует отдать предпочтения проверенной продукции, дабы избежать изделий “кустарного” производства. Самые качественные сегодня являются светодиодные лампы 12 вольт таких производителей, как GENERAL ELECTRIC, OSRAM, PHILIPS и SYLVANIA, которые полностью соответствуют всем стандартам качества.

Видео обзор характеристик светодиодных ламп

nagdak.ru

Схема светодиодной лампы на 12 вольт

Как подключить светодиод к 12 Вольтам

С тех пор, как сверхъяркие светодиоды (LED) стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Подключение сверхярких и мощных LED к 12В

Сначала рассмотрим способ подключения одного мощного сверхъяркого светодиода к 12 Вольтам. Допустим, в нашем распоряжении имеется прибор, рабочий ток которого 350 мА. При этом падение напряжения на нем в рабочем режиме составляет примерно 3.4 Вольта. Нетрудно подсчитать, что потребляемая мощность такого прибора составляет 1 W.

Понятно, что подключать его напрямую к 12 Вольтам нельзя. Нам придется, каким-то образом, «погасить» часть напряжения. В простейших случаях для этих целей применяются гасящие (токоограничивающие) резисторы. Его соединяют со светодиодом последовательно. Схема питания одного LED показана на фото.

Чтобы рассчитать номинал токоограничивающего резистора пользуются формулой:

Вооружившись калькулятором легко подсчитать, что сопротивление будет составлять около 25 Ом. На нем будет рассеиваться мощность, которую рассчитывают по формуле:

В нашем примере мощность составит около 3 ватт. Найти сопротивление такой мощности довольно трудно, поэтому в качестве гасящего резистора можно применить два резистора по 100 Ом мощностью 2 Вт, соединенные параллельно.

В принципе на основе этих расчетов уже можно создавать практическую конструкцию. Выполнив подключение светодиода к 12В через выключатель, можно организовать дополнительную подсветку подкапотного пространства автомобиля, багажника или перчаточного бокса.

Мы показали, что создание такой схемы возможно, но применение ее нерационально. Нетрудно заметить, что две трети мощности потребляемой конструкцией приходится на гасящий резистор и, следовательно, тратится впустую. Ниже мы расскажем, как избежать ненужных потерь.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

• важнейшим параметром светодиода является его рабочий ток;
• на гасящих резисторах бесполезно рассеивается энергия;
• применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
• в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Поделиться с друзьями:

Совсем недавно мы рассказывали, как разобрать светодиодную лампу. В этой статье мы покажем, что находится внутри, как это устроено и как работает.

Как ты, наверное, уже знаешь, лампочки эти бывают на 220 и 12 вольт. Последние сделаны в качестве энергосберегающей альтернативы галогенкам, и это неудивительно, ведь КПД хороших светодиодов выше, чем оный у лампочек накаливания, даже галогенных.

Начнём мы с лампочек, рассчитанных на напряжение сети, то есть 220 вольт. По ссылке выше ты уже мог видеть, что в некоторых случаях питание выполнено через гасящий конденсатор. Но такое допустимо только для маломощных ламп, в противном случае габариты этого самого конденсатора попросту не влезли бы в размеры цоколя. Отсюда и смешная мощность устройства в целом.

Но не всё так плохо. Более честные последователи дядюшки Ляо смекнули, что если взять несколько мощных светодиодов, посадить их через термопасту на радиатор и приделать импульсный преобразователь-стабилизатор, то всё это вполне может уместиться в привычные габариты.

Китайская промышленность бодро откликнулась на такую потребность и начала клепать микросхемы одну за другой. Одним из примеров вышесказанного является данный экземпляр лампочки.

Заявленная мощность — аж 5 или 6 ватт (производитель сам не определился), 25 светодиодов форм-фактора 5050. Рассеивающие линзы лампы изготовлены из пластика, радиатор — литьё из отходов алюминия и кремния (силумин).

В цоколе расположен вполне честный импульсный преобразователь на микросхеме CSC8513. Информации о ней в интернете немного, но известно, что она предлагается как замена более известной BP3122. Впрочем, на обе есть даташиты.

В целом, всё это работает хорошо, но светит очень слабо. Всё это натолкнуло на мысль переделать девайс, взяв драйвер от данной лампы, а излучающе-теплорассеивающую часть — от аналогичной, но выполненной на пяти одноваттных светодиодах (фото доступно по ссылке в начале). Результат оправдал себя: получился источник света, способный вполне комфортно осветить небольшое помещение.

Вывод: микросхема CSC8513 вполне пригодна для драйвера светодиодов мощностью 5-6 ватт. Внешний транзистор и радиаторы ей не требуются.

Следующие схемы светодиодных ламп предназначены для работы от переменного напряжения 12 вольт. именно его выдаёт трансформатор для галогенок. В связи с этим на входе каждого драйвера имеется мостик, собранный из четырёх диодов, предположительно — Шоттки. Дальше — самый обыкновенный, понижающий или повышающий преобразователь, в зависимости от количества светодиодов и схемы их соединения: параллельное, последовательное или смешанное.

Схема на микросхеме XL6001, информации по ней предостаточно:

Схема на популярной MC34063, из даташита:

Как видим, ничего нового революционного здесь нет. Радует то, что адепты дядюшки Ляо применяют высокоэффективные драйверы, выполняя их на компактных двухсторонних печатных платах, способных поместиться в малюсенький цоколь.

02.03.2015 © 9zip.ru Авторские права охраняет Роскомнадзор

Самодельный драйвер для светодиодов от сети 220В

Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».

Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собирать своими руками из вот таких светодиодов. Десяток таких малюток стоит меньше доллара, а по яркости соответствует лампе накаливания на 75Вт. Собрать всё воедино не проблема, вот только напрямую в сеть их не подключишь – сгорят. Сердцем любой светодиодной лампы является драйвер питания. От него зависит, насколько долго и хорошо будет светить лампочка.

Что бы собрать светодиодную лампу своими руками на 220 вольт, разберёмся в схеме драйвера питания.

Параметры сети значительно превышают потребности светодиода. Что бы светодиод смог работать от сети требуется уменьшить амплитуду напряжения, силу тока и преобразовать переменное напряжение сети в постоянное.

Для этих целей используют делитель напряжения с резисторной либо ёмкостной нагрузкой и стабилизаторы.

Компоненты диодного светильника

Схема светодиодной лампы на 220 вольт потребует минимальное количество доступных компонентов.

• Светодиоды 3,3В 1Вт – 12 шт.;
• керамический конденсатор 0,27мкФ 400-500В – 1 шт.;
• резистор 500кОм — 1Мом 0,5 — 1Вт – 1 ш.т;
• диод на 100В – 4 шт.;
• электролитические конденсаторы на 330мкФ и 100мкФ 16В по 1 шт.;
• стабилизатор напряжения на 12В L7812 или аналогичный – 1шт.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

• Делитель напряжения на ёмкостном сопротивлении;
• диодный мост;
• каскад стабилизации напряжения.

Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад – сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.

Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Вариант драйвера без стабилизатора тока

В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.

Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.

На диодах будет присутствовать пульсация с амплитудой 2-3В. Когда мы устанавливаем в схему стабилизатор на 12В, даже с учётом пульсации амплитуда входящего напряжения будет выше диапазона отсечения.

Диаграмма напряжения в схеме без стабилизатора

Диаграмма в схеме со стабилизатором

Поэтому драйвер для диодных ламп, даже собранный своими руками, по уровню пульсации не будет уступать аналогичным узлам дорогих ламп фабричного производства.

Как видите, собрать драйвер своими руками не представляет особой сложности. Изменяя параметры элементов схемы, мы можем в широких пределах варьировать значения выходного сигнала.

Если у вас возникнет желание на основе такой схемы собрать схему светодиодного прожектора на 220 вольт, лучше переделать выходной каскад под напряжение 24В с соответствующим стабилизатором, поскольку выходной ток у L7812 1,2А, это ограничивает мощность нагрузки в 10Вт. Для более мощных источников освещения требуется либо увеличить количество выходных каскадов, либо использовать более мощный стабилизатор с выходным током до 5А и устанавливать его на радиатор.

Добавить комментарий Отменить ответ

Источники: http://ledno.ru/svetodiody/podklyuchenie-led-12v.html, http://9zip.ru/home/led_lamp_shema.htm, http://svetodiodinfo.ru/svoimi-rukami/drajver-svetodiodov-220v-sxema.html

electricremont.ru

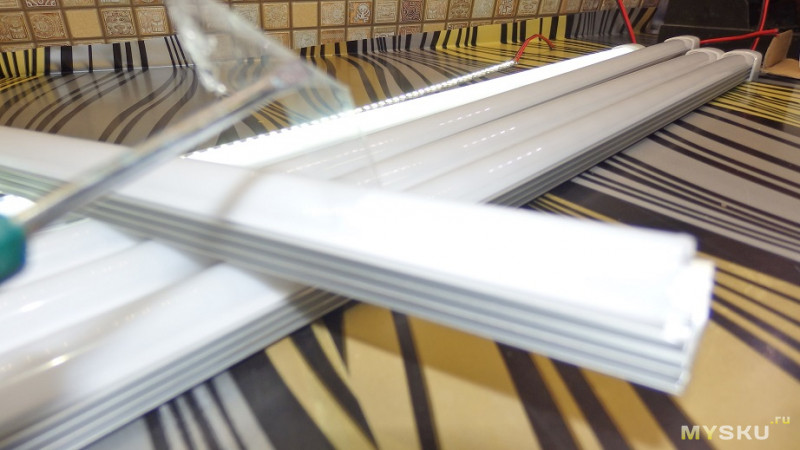

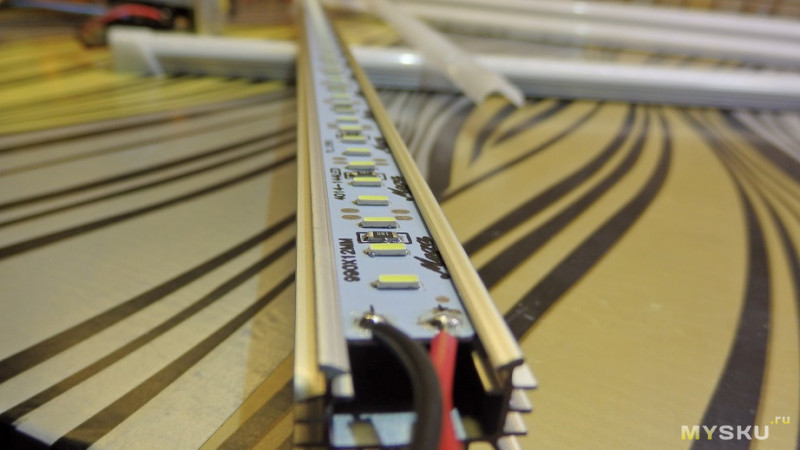

Светодиодные лампы на 12 вольт 10 Ватт на светодиодах 4014 много Фото

Данные светодиоды еще недавно были новинкой в интернет магазинах с приличным ценником. Это был единственный продавец на то время с более гуманной ценой. Покупал данные светильники по заказу своих подписчиков, которые не решались приобрести такой дорогой и непонятный товар. Пришли светодиодные линейки достаточно быстро, время ожидания составило 3 недели, для центрального региона Сибири это нормально! В посылке за данную цену идет 5 штук по 50 см в длину светодиодных светильника. Распаковка есть в видео, которое я приложу ниже. На что я хочу обратить внимание, так это на то что светильники достаточно интересны и светят ярко, но так как по ним нет информации на русском языке, или она ничтожная, решился поделится данным обзором тут дабы лишняя информация лишней не будет. Я брал готовые линейки, с корпусами и рассеивателями, из — за того что у другого продавца на тот момент были отдельно линейки по той же цене. Вид линеек с разных ракурсов : Плата со светодиодами вставляется в специально отведенный паз в корпусе лампы. Неплохой рассеиватель, но из за того, что плата светодиодов сидит в пазах неплотно, толку от такой красоты мало. Имеется даже защитная пленка: Светодиодов на одной линейки 72 штуки, находятся они на довольна таки близком расстоянии друг от друга. На плате имеется маркировка и логотип производителя. Еще одно фото с боку, без рассеивателя. '> Параметры которые указал продавец:

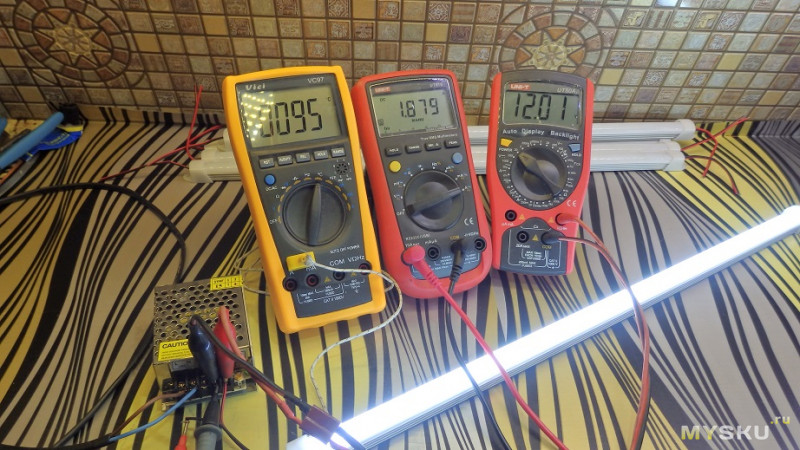

Но не все так просто! При первом же включении к источнику питания на 12 вольт, светодиодные лампы стали сильно перегреваться. А температура за короткий промежуток времени поднялась выше 70 Гр. И это был не придел! После чего я решил отдельно от видео провести небольшие замеры Температуры относительно выбранного напряжения, и какой при этом будет ток. Фото замеров: 1 минимальное напряжение с источника питания: 8.75В ток при этом составил 256мА температура 28Гр. 2. Повысив напряжение на первую тестовую отметку 9В через 10-15 минут я снял следующие показания: напряжение 9.52В Ток 578 мА температура поднялась до 41. 3. Далее повысил напряжение до 10В и через 20 минут получил следующие данные: напряжение 10.01В Ток 815мА температура поднялась до 49Гр. 4. Далее повысил напряжение до 10.5В и через 20 минут получил следующие данные: напряжение 10.45В Ток 1.033А температура поднялась до 57Гр 5. Далее повысил напряжение до 11В и через 20 минут получил следующие данные: напряжение 11.02В Ток 1.338А температура поднялась до 70Гр 6. Далее повысил напряжение до 11.5В и через 20 минут получил следующие данные: напряжение 11.51В Ток 1.605А температура поднялась до 70Гр 7. Далее повысил напряжение до 12В и через 20 минут получил следующие данные: напряжение 12.01В Ток 1.879А температура поднялась до 95Гр

В общем очень горячие светильники. Можно сделать вывод, что помимо покупки самих светильников стоит дополнительно ограничивать подачу на них тока от источника питания, чтобы уменьшить деградацию кристаллов и уменьшить их температуру.

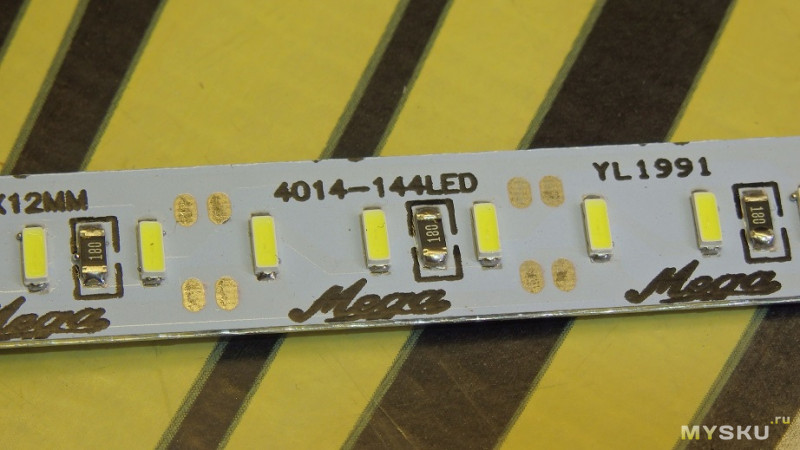

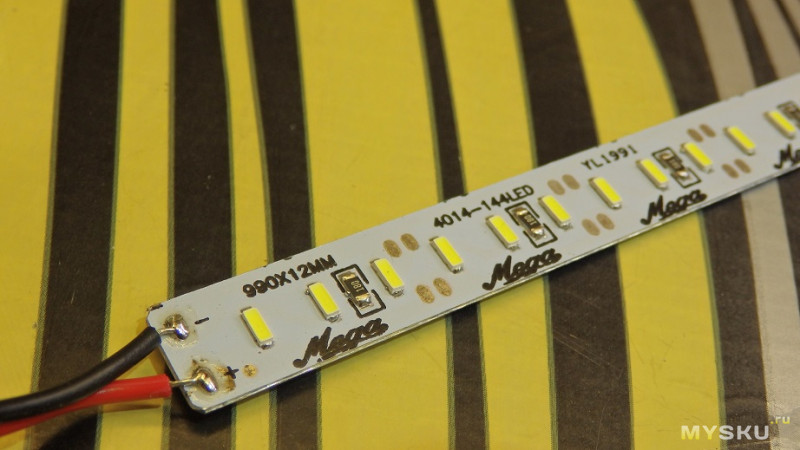

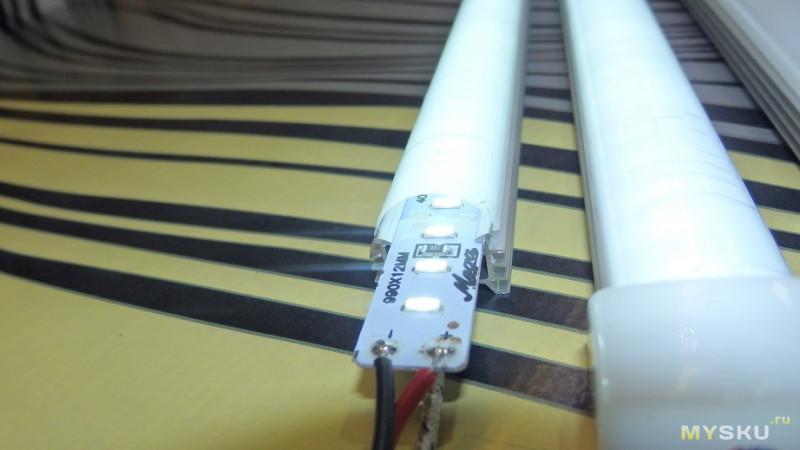

Еще заметил, что сопротивления подключены не так как на других моих светильниках, на других светодиодах. Обычно идет сопротивление и затем последовательное включение светодиодов. Тут же мы можем лицезреть: светодиод ->сопротивление->, и еще два светодиода.

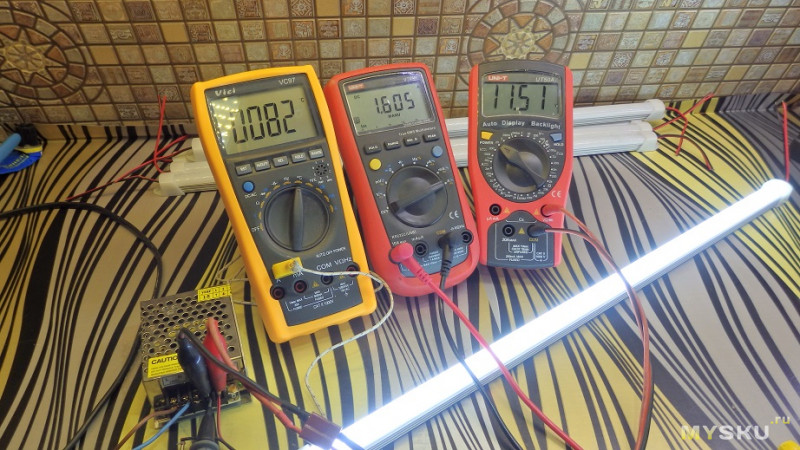

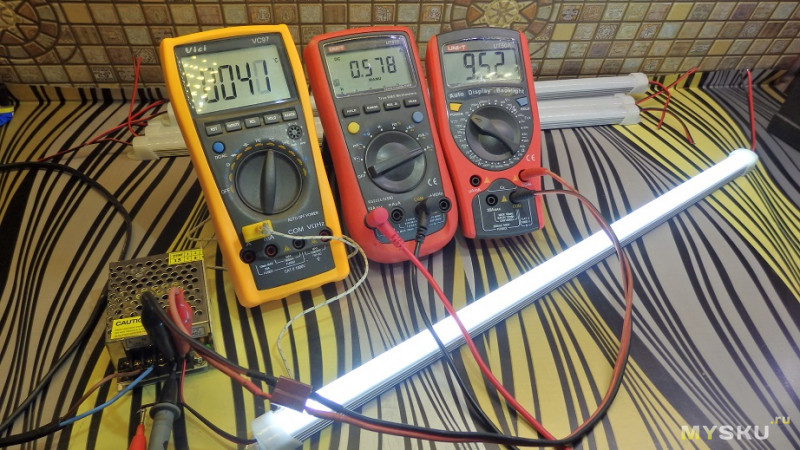

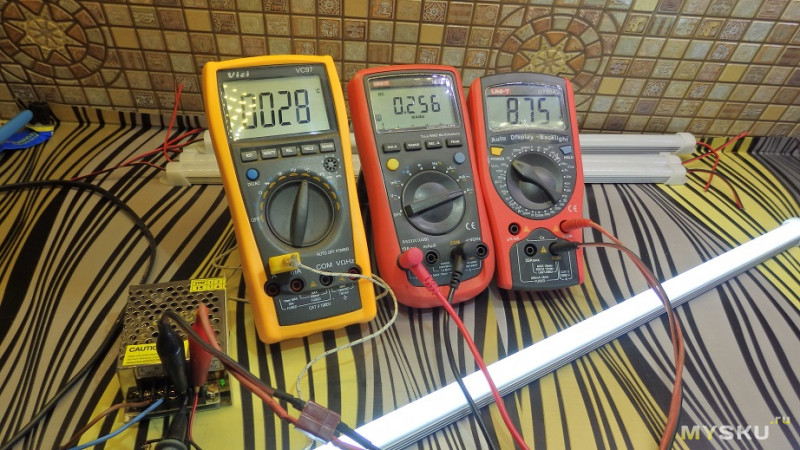

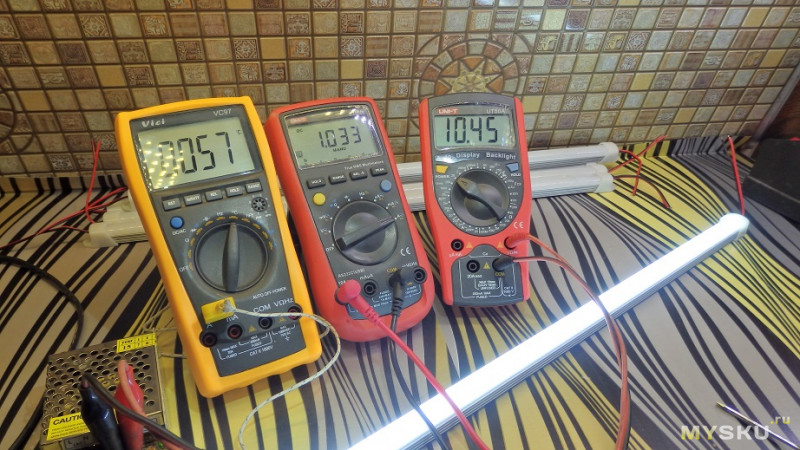

По поводу яркости, приборы отсутствуют, но в зависимости от выбора тока/напряжения света либо больше либо меньше 10 ваттного прожектора. В видео можно это лицезреть в оочию.

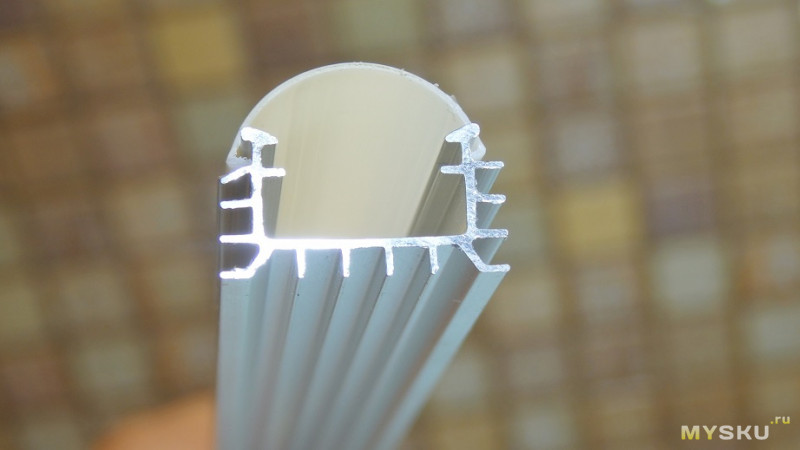

Считаю товар неплохим, но чтобы он прослужил дольше придется допиливать источник питания, или лучше охлаждать лампы. Применений данным светильникам можно найти много.

Ну и мое небольшое видео:

mysku.ru

---

•
  12 вольтовые светодиодные лампы для освещения
•
  Тепло в погребе что делать
•
  Тепло в погребе что делать
•
  Фото часовни
•
  Фото часовни
•
  Как хранить дрова
•
  Как хранить дрова
•
  Щиты что такое
•
  Щиты что такое
•
  Как срубить баню из бревна
•
  Как срубить баню из бревна
