Слесарно-монтажный инструмент Отвертка – незаменимый инструмент при многих видах работ. С ее помощью можно и мебель собрать, и плинтуса на стене закрепить, и люстру повесить. Но в каждом случае потребуются разные виды отверток. Наша статья поможет разобраться в том какие бывают отвертки, стоит ли покупать наборы с разными магнитными насадками или достаточно традиционных плоской и крестовой отверток. 1 Сегодня популярные передачи о строительстве и ремонте, а также многочисленные профессиональные советы приучили нас к мысли, что проще и надежнее всего закручивать и вынимать шурупы и саморезы при помощи аккумуляторного шуруповерта. Однако оборудование это дорогостоящее и если ремонт – не поле вашей профессиональной деятельности, то покупать его нет такой уж необходимости. Тем более, что классическая отвертка обладает рядом неоспоримых преимуществ благодаря своим компактным размерам: Кроме того, с помощью отвертки можно проводить не только ремонт в квартире, но и чинить бытовую технику, автомобиль и многое другое, что соединяется с помощью болтов, винтов, шурупов и саморезов. Отвертку можно использовать в неудобных для доступа местах Выбирая инструмент, обратите внимание на материалы, из которых он изготовлен. Если к размерам ручки и длине металлической части отвертки особых требований нет – это, скорее, дело вкуса и удобства, то материалы должны быть надежными и безопасными. Нередко при работе приходится применять ощутимое усилие и во избежание травм стоит выбирать отвертки из стали с хром-ванадиевым или хром-молибденовым сплавом в качестве добавки. Такие металлы долговечны, им не страшны механические повреждения и коррозия, поэтому они не подведут и будут служить десятилетиями верой и правдой. Многим мастерам нравится намагниченный наконечник, который позволяет наживлять и удерживать завинчивающийся элемент во время работы. Рукоятка же в идеале должна быть выполнена из диэлектрического покрытия. Оно убережет от удара током в случае соприкосновения с проводом под напряжением или при электромонтажных работах. И еще одно общее понятие. Часто употребляется словосочетание шлицевая отвертка. Оно обозначает, что острие отвертки может вставляться в шлицы – углубления на шляпках крепежного элемента, и совпадать с ними по форме. 2 В зависимости от того, с каким шлицем надо работать, необходимо выбирать и подходящую отвертку. Причем подходящую не только по размеру, но и по форме. В представленных на современном рынке наборах, в том числе и со съемными наконечниками, представлены несколько десятков видов. Самый распространенный тип - плоский Но наиболее популярны следующие типы отверток, причем каждый имеет свою маркировку: Достаточно часто используется крестообразная отвертка Есть еще масса фигурных отверток весьма разнообразных и специфических форм, которые применяют в профессиональной деятельности мастера по ремонту техники. Есть крепежи с защитой от самораскручивания, для суперсильной затяжки и т. д. В быту они практически не встречаются. 3 Традиционно ручки отверток изготавливают из дерева или пластмассы, сверху их нередко покрывают специальной фактурной резиной, которая одновременно предотвращает проскальзывание инструмента в руке и защищает от удара электричеством. При этом рукоять имеет различные модификации, которые влияют на удобство работы и усиливают крутящий момент. Помимо традиционных есть еще другие виды: С учетом условий ремонтных работ может пригодиться и инструмент с различными стержнями. Где-то выручит длинная, в другом случае справится только ультракороткая отвертка. На шестигранный стержень можно дополнительно надеть гаечный ключ и использовать его в качестве рычага. Стержень со сменными наконечниками позволяет иметь в арсенале единственный инструмент, который подойдет на все случаи. В труднодоступные места проникнет отвертка с гибким стержнем. 4 Если с формой шлица теперь все ясно, то есть ли способ точно определить его размер, а не подбирать на глаз? У каждой отвертки эта информация внесена в ее маркировку, нужно лишь научиться читать эти данные. Нередко маркировка содержит несколько сведений: При такой маркировке выглядеть эта информация будет следующим образом: PH 4х120, где PH – это крестообразная отвертка, 4 – диаметр болта, самореза, а 120 – длина стержня. Могут быть указаны в маркировке и параметры лишь самого инструмента, как правило, это три цифры, обозначающие диаметр и длину стержня, а также диаметр или ширину рабочей поверхности. Последние цифры должны совпадать с маркировкой крепежного элемента. Встречается и наиболее универсальная маркировка, которая указывает только тип шлица и номер отвертки. Чтобы знать ее параметры, нужно воспользоваться соответствующей подсказкой. 0 4 до 80 до 2 1 5 80-100 2,1-3 2 6 100-120 3,1-5 3 8 120-150 5,1-7 4 10 150-200 свыше 7 obustroen.ru В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мы рассмотрим существующие виды отверток и их назначение, маркировку, а также фото примеры. Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых приспособлений стало более популярным. Какие бывают шлицы? Существуют различные виды шлицов. Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения. Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида. Так какие бывают отвертки? Так как на строительном рынке появились новые типы болтов, то и виды инструмента также расширились. На сегодняшний день существует большой выбор изделий разной формы и конструкции. Большинство из них применяется только совместно с определенными технологиями. Наиболее популярными в потреблении считаются такие виды отверток: Также существуют такие виды изделия, которые используются только в определенных условиях, так как они оснащены особыми приспособлениями. К таким изделиям относят: Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток. В данной таблице собраны все наиболее популярные формы наконечников и их маркировка: К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки: Существует также еще одна зависимость, о которой вы должны знать: Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части. На фото ниже можно разглядеть маркировку на стержне: Напоследок рекомендуем просмотреть полезное видео по теме: Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной! Рекомендуем также прочитать: samelectrik.ru Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента. Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала гаечный ключ. В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства. С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму. Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки. Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент. Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок. Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление. Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности. Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике. В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и электрическом инструменте. Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах. Шестигранные отвертки еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники. Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест. Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм). В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм. Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм. Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница. РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия. Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники. Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее. Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты. Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки. Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника. Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах. Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix. Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool. Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели. Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов. Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку. Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок. Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента. Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия. fb.ru Отвертка относится к наиболее универсальному виду приспособлений. Без нее невозможно собрать или разобрать любой узел, имеющий винтовые соединения. Несмотря на кажущееся разнообразие, существует всего три типа этого инструмента. Разнообразные шлицы Бристоля, треугольники, квадраты — это скорее внутренние ключи. Тем не менее, многие производители называют изделия с нестандартными наконечниками именно отвертками. Прямой шлиц.Первоначальный тип наконечника, изобретенный многие столетия назад (есть свидетельства о применении подобного инструмента в середине XV века), и применяющийся по сей день без особых изменений. Главное достоинство такого крепежа – универсальность. Если толщина шлица отвертки не превышает ширину прорези винта – можно использовать инструмент более широкий, чем винт. Еще одно немаловажное преимущество – при создании мощного крутящего момента, нет необходимости вдавливать отвертку в шлиц крепежа. Плоская поверхность хорошо держится в пазу и не выталкивается наружу. Важно! Это условие справедливо лишь в случае, когда ширина отвертки не менее ¾ диаметра головки винта. Также желательно, чтобы люфт был минимальным. При наличии качественной ухватистой рукоятки, можно приложить высокое усилие без помощи дополнительных приспособлений. И все же, для увеличения крутящего момента, жало отвертки может быть снабжено шестигранником или квадратом под ключ. Помимо традиционного применения (закручивание/откручивание крепежных элементов), отвертка с прямым шлицом применяется для подстроечных работ в электросхемах, открывания замковых соединений со шлицевым пазом. Инструмент широко применяется для различных отладочных работ в механических устройствах (натяжение пружин, совмещение подвижных элементов). Удобство этого вида шлица еще и в том, что при отсутствии отвертки можно воспользоваться любым прочным и плоским предметом. Не сильно затянутый винт можно открутить ножом, стальной линейкой, монеткой и даже ногтем. К недостаткам можно отнести слабую устойчивость. Такие типы отверток выскальзывают из шлица при небольшом перекосе и появлении бокового усилия. Это недостаток конструкции – фиксация производится лишь в одной плоскости, поперек плоской грани. Перемещение вдоль шлица ничем не ограничено. Крестообразный шлиц.Существует два основных варианта: Phillips и Pozidriv. Второй вариант имеет взаимодействующие насечки в виде второго креста, расположенные под углом 45° к основному. Такие разновидности отверток появились для устранения недостатков прямого шлица. При работе с механическим шуруповертом, плоские отвертки норовили выскочить из паза. К тому же, когда винт закручивался до упора – из-за плотной фиксации головка отвертки могла сломаться, или сорвать шлиц на винте. Необходимо было разработать такую конструкцию, которая одновременно обеспечивала устойчивую фиксацию и могла самостоятельно выталкиваться при критических нагрузках. Компромиссом стало изобретение шлица «Филлипс» – по фамилии изобретателя. Важно! Phillips – зарегистрированная торговая марка, не имеющая отношения к всемирно известному производителю электроники Philips. Геометрия соединения позволяет не так критично относиться к углу наклона. Небольшое отклонение от вертикали не срывает инструмент. К тому же, ограничители в боковом смещении прочно удерживают отвертку в крепеже. Столяры и плотники сразу оценили удобство отвертки при закручивании шурупов по дереву. В сравнении с плоской отверткой, производительность труда выросла в разы. Однако даже такая совершенная конструкция не лишена недостатков: Несмотря на конструктивные недоработки (которые невозможно устранить), инструмент с крестообразным шлицом завоевал огромную популярность, как в бытовом использовании, так и в промышленности. До 75% крепежа выпускается именно под шлиц Филлипс. Вариант крестообразного шлица Pozidriv, фактически являющийся не крестом, а восьмилучевой звездой, применяется там, где самовыталкивание не требуется. Фиксация более сильная, однако, нет такой свободы поперечного наклона. При работе с шуруповертом, обязательно наличие трещотки, ограничивающей крутящий момент. Иначе велика вероятность поломки и отвертки и винта. Шлиц Torx. Продолжение развития крестообразной отвертки. Разработан как инструмент, позволяющий применить высокое усилие при затяжке. Этот наконечник лишен недостатков плоского и крестообразного шлица. При хорошей поперечной фиксации наконечник не ломается от избыточного усилия. Неожиданным побочным эффектом стала защита сложных изделий от несанкционированного ремонта пользователями. Этот тип отвертки поначалу был слабо распространен, вследствие высокой стоимости изготовления. Заменить такой наконечник подручными средствами невозможно. Поэтому производители электроники закрывали корпуса при помощи этого крепежа. Домашние «мастера» не имели возможности проникнуть вовнутрь и произвести самостоятельный ремонт. Сегодня налажен массовый выпуск не только отверток Torx, но и сменных головок любого размера. Однако не в каждом доме найдется столь экзотический инструмент. Какие еще бывают отвертки – видно на первой иллюстрации. Видов настолько много, что провести четкую грань между ключами и отвертками сложно. Совет, как выбрать отвертку, мы намеренно не даем. В домашней мастерской должен быть достаточный ассортимент, поэтому оптимальной покупкой будет рукоять с набором т.н. «бит» Что делают отверткой помимо основной функции? Поддевают съемные пластиковые панели, соскабливают краску или загрязнения, отделяют прикипевшие прокладки, и даже используют ее в качестве зубила или стамески. При любом использовании, отвертка изнашивается. Если вам не удается открутить винт (особенно с разбитым шлицевым соединением), проверьте заточку рабочего наконечника. Плоскую отвертку можно восстановить. Отвертка, в отличие от стамески или ножа, должна быть тупой, как не парадоксально это звучит. Форма кончика соответствует шлицу винта. Принцип заточки такой же, как у коньков. Плоский торец и грани, составляющие с вертикальными щеками угол, приближенный к 90°. Крестообразную отвертку заточить сложно, однако при небольшом запасе длины граней – это возможно. Делается это ограниченное количество раз, при крайней необходимости. Важно! Если вы точите отвертку на наждаке – следите за перегревом. «Отпущенный» металл теряет прочность. Отвертка с магнитным кончиком очень удобна. Она позволяет фиксировать крепеж до начала закручивания. Также можно доставать закатившиеся в укромные уголки винтики. Многие отвертки продаются с уже намагниченным жалом. Если вам достался «обычный» экземпляр – просто оставьте инструмент на продолжительное время в контакте с мощным магнитом. А еще лучше – храните отвертку, закрепив ее на магните. Если инструмент нужен срочно – возьмите прут (или гвоздь) подходящего размера, и обточите его в форме плоского шлица. Второй конец лучше загнуть буквой «Г», для фиксации в руке при работе. При наличии запаса «бит» для отвертки со сменными жалами – можно изготовить портативный инструмент их болта и двух шайб. Крестообразную отвертку можно сделать из старого ключа для замка, соответствующей формы. Материал ключей достаточно прочный, изнашиваться будет медленно. Такой инструмент можно носить на связке ключей, он всегда будет под рукой. Итог: Мы с вами рассмотрели, какие бывают отвертки. Несмотря на распространенность этого инструмента – надеемся, что вы получили много новой информации. obinstrumente.ru Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава), снабженный лезвием (жалом) определенный конфигурации. Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот. Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке. А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus». Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм. B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся». В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL. С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся». Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»). D) Отвертка «звездочка». Почему она так называется – видно из рисунка. Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron USA@. Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx. F) Отвертка - «шестигранник». Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт). Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника. G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex. H) Еще одна экзотическая отвертка – «отвертка-трилистник». Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать. I) Редкая «крестовая асимметричная отвертка». В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования. K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании. Размеры шлицев Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину. Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей. Таблица 1 Номер отвертки типа PH или PZ Диаметр наружной резьбы крепежной детали, мм 0 менее 2 1 2,1 – 3 2 3,1 – 5 3 5,1 – 7 4 более 7,1 Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу. Таблица 2. Номер отвертки Диаметр стержня, мм Длина стержня, мм 0 4 менее 80 1 5 80 – 100 2 6 100 - 120 3 8 120 – 150 4 10 150 - 200 profidom.com.ua Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье. Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена. Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много. Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица. Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки. Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости. Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц. Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка. Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки. Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано"CR-V" или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь. Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня. Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент. Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся. Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом. Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки. Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается. Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках. Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным. Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве. На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь. Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею. Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться. Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти. Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент». Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов. www.diy.ru Прикрутить розетку, собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко. Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок. Поэтому назначение инструмента определяет его форма и размеры инструмента. Детали отвертки: При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент. Под каждую из них предназначен индивидуальный шлиц. Отвертка в собранном виде работает так: Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы. Другие названия — прямая или прямошлицевая. Форма рабочей части — плоская лопатка. Сила прикладывается к противоположным (по диагонали) наружным краям прорези. Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем. Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента. Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз. Встречается три варианта HEX-моделей: Недостаток — повышенная концентрация напряжения, приводящая к деформации крепежа. Они стоят под углом 120 градусов по отношению друг к другу. Функциональность всех трех видов идентична. Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей. Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж. В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции. Инструмент с пазами, по форме напоминающими шестиконечную звезду. Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели. TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем. Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм. В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц. Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту. В приоритете защита от ударов током и обнаружение электропроводки. Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица. Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах. Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства. В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу. Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки. Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта — аккумуляторная отвертка. Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели. Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант — несъемный стержень с магнитным держателем для сменного шлица. Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна — базовая и комплект сменных насадок для нее. Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта — рукоятках и стержнях. Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство. Модель не требует лишних движений, поэтому оптимальна для объемных работ. Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке. Модификации стержня позволяют добавить инструменту дополнительную функциональность. Биты и головки — представляют собой типовые насадки для наконечников. Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток. Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей. Внутри содержится набор отверток, сменных головок или насадок. Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок. Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки. Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде. Особенности отверток рассматриваются в привязке к типу шлица инструмента. Толщина стержня соответствует шлицу крепежа, для которого он подходит. Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей: Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен. Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции. Базовые достоинства опций: Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор — с реверсом. Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок. Проблемные места: Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности. Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает. Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать. О качестве инструмента скажут следующие параметры: Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка. Наибольшую опасность при работе с отверткой несет нецелевое использование инструмента. На ручной инструмент распространяется гарантия, срок которой варьируется от 12 месяцев до вечного обслуживания. Бюджетный сегмент позволяет людям не обращаться в сервис-центры, а покупать новый инструмент. Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица. В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов. Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики. Модели со сложной механикой чаще подлежат ремонту в условиях сервиса. Поставщик бюджетного инструмента из Китая. Сама компания расположена на территории Канады. Предлагают большой выбор ручного инструмента. Гарантия указана только на электроинструмент и равна 1 году. Немецкий бренд, инструмент выпускается в Китае. Обладают безупречным качеством, надежностью и эргономичностью, соответствующим европейским стандартам для работы на профессиональном уровне. Гарантия – 1 год. Немецкая компания, выпускающая инструмент и аксессуары в разных отраслях. Предоставляют огромный выбор (более 17000 наименований товаров). Условия гарантии не указаны. Производитель профессионального инструмента из Тайваня. Продукцию изготавливают из высококачественных материалов по общепринятыми стандартам. Применяется на предприятиях с высокими требованиями к оснащению. Гарантия на товары пожизненная. Японский производитель, специализирующийся на хозяйственной технике и инструменте, изготовление которых происходит в Китае. Качество и долговечность подтверждаются пожизненной гарантией и международным сертификатом качества. Компания, основанная в США, а инструменты изготавливаются в Тайване. Специализируются на ручном инструменте для профессионалов и любителей. Основными качествами продукции являются инновационность и удобство. Гарантия производителя стандартная – 1 год. Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция компании славится высоким качеством и сроком использования. Гарантия на инструменты – 5 лет. Мировой лидер по изготовлению ручного инструмента премиум-класса. Производят более 3000 видов инструментов, которые славятся качеством и функциональностью. Гарантия – 2 года. Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция славится хорошим качеством и сроком использования. Гарантия на инструмент – 5 лет. vash.marketВиды отверток – выбор, использование, обслуживание. Фигурная отвертка
шлицевая, треугольная, крестовая, плоская, фигурная
Номер отвертки Диаметр стержня, мм Длина стержня, мм Диаметр наружной резьбы винта, мм Виды отверток и их назначение, маркировка, фото
Конструктивные особенности
Обзор разновидностей
Маркировка отверток
виды, размеры, особенности применения и отзывы
Общая характеристика инструмента
Виды наконечника
Шестигранные и плоские отвертки
Крестовые отвертки
Разновидности крестовых отверток
Профессиональные отвертки

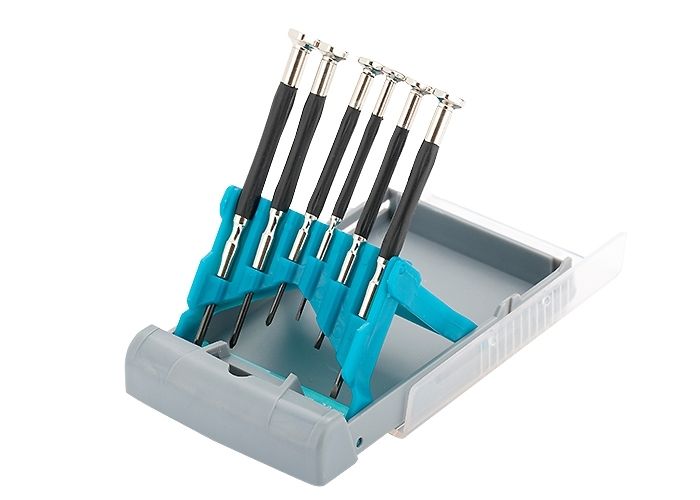

Обзор моделей
Требования к качеству
Размеры отверток крестовых, шлицевых. Их виды и типы исполнения
Основные виды отверток
Обслуживание инструмента
Как правильно заточить отвертку?
Как намагнитить отвертку?
Как сделать отвертку самостоятельно?
Отвертки. Типы и размеры
Инструкция по выбору отвертки
Наконечник (жало)
Как выбрать размер отвертки:
Стержень
Рукоять
Дополнительные возможности
виды, функции, как выбрать, производители
Устройство отвертки

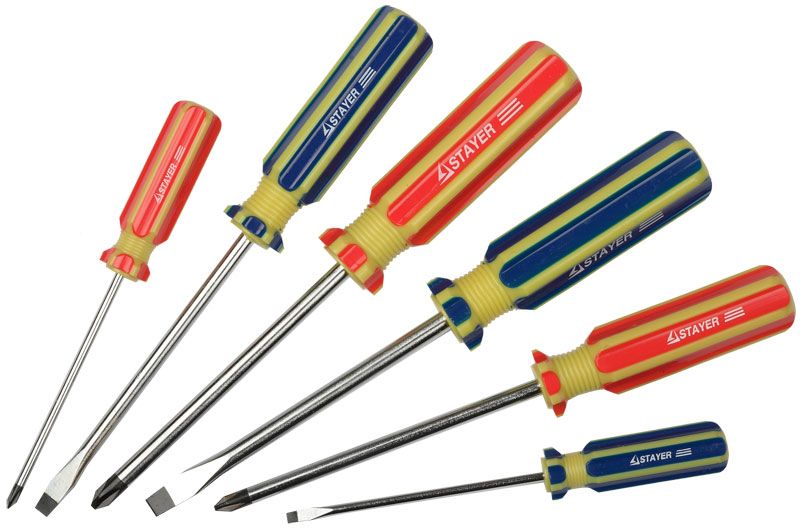

Виды отверток
Отвертка плоская — SL или slotted
Крестовая отвертка — PH или Phillips
Шестигранная — H или HEX
Квадратная — Robertson, Square Head
Крестообразная с направляющими — PZ или Pozidriv
Звездообразная — TORX
Характеристики
Номер Ø стержня длина стержня Ø крепежа №0 4 мм менее 80 мм менее 2 мм №1 5 мм 80–100 мм 2,1–3 мм №2 6 мм 100–120 мм 3,1–5 мм №3 8 мм 120–150 мм 5,1–7 мм №4 10 мм 150–200 мм 7,1 мм и больше Функции отверток
