Замки клиновые для опалубки и универсальные замки. Пери, переходные

По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)24255075100

Популярный

Акция

Код товара: 481~01

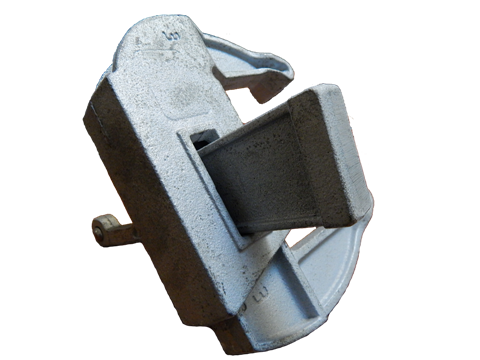

Замок для опалубки клиновой

690.00р.

-17%

576.00р.

Вес изделия (кг): 2,7-2,8

Материал Чугун: Вч-40

Нагрузка на разрыв (тонн): 6,5

Объем ³: 0.01

Объем изделия м³: 0.01

Популярный

Акция

Код товара: 481~01

Замок для опалубки клиновой Ч (чугунный 2,5кг ;Объём 0,008м3)

610. 00р.

-6%

576.00р.

Вес изделия (кг): 2,5

Материал: Чугун

Нагрузка на разрыв (тонн): 6,2

Объем ³: 0,008

Покрытие: не оцинкованный

Популярный

Акция

Популярный

Популярный

Акция

Популярный

Акция

Код товара: 481~01

Замок клиновой для опалубки клиновой

610.00р.

-6%

576.00р.

Вес изделия (кг): 2,5

Материал: Чугун

Нагрузка на разрыв (тонн): 6,2

Объем ³: 0,008

Покрытие: не оцинкованный

ХИТ

Популярный

Код товара: 485~01

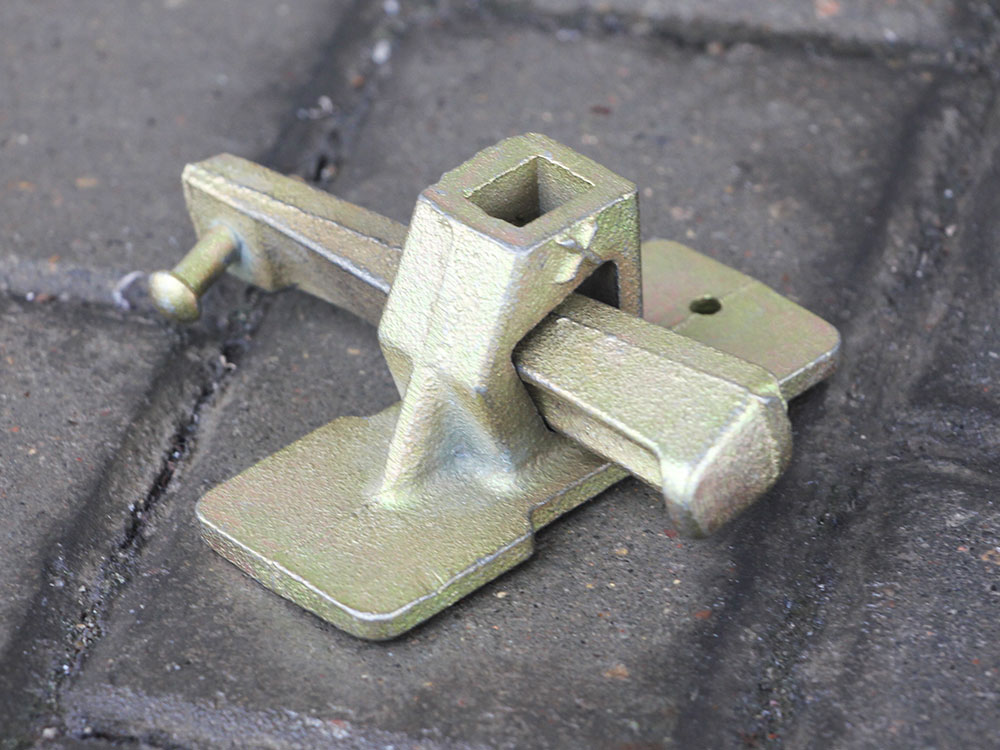

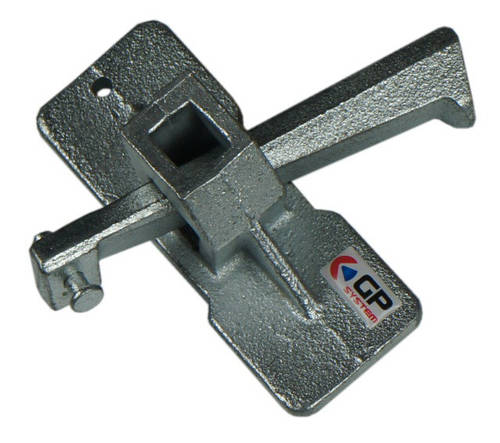

Замок ударный для мелкощитовой опалубки

233.00р.

Вес изделия (кг): 0.4

Вес упаковки(кг): 20

Кол-во штук в упаковке: 50

Материал: Чугун

Метод изготовления (кг): Литье

Популярный

Акция

Код товара: 484~01

Замок удлиненный для опалубки

920.00р.

-7%

852.00р.

Вес: 4,5кг

Единица измерения: шт

Макс толщина вставки (мм): 250

Материал: Металл

Объем ³: 0

Популярный

Акция

Код товара: 483~01

Замок удлиненный для опалубки

1 550. 00р.

-26%

1 144.00р.

Вес: 3кг

Материал: Сталь

МАХ толщина вставки: 100мм

Объем ³: 0.04

Объем изделия м³: 0.04

Популярный

Акция

Код товара: 480~01

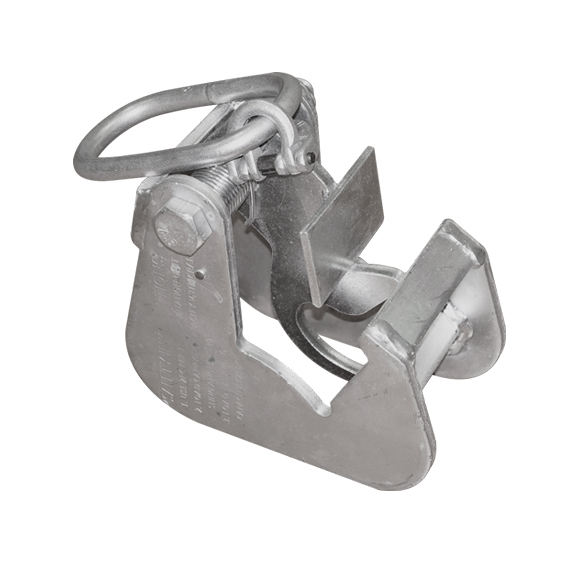

Замок универсальный для опалубки

920.00р.

-7%

852.00р.

Вес: 4,5кг

Материал: Сталь/ Чугун

МАХ толщина вставки: 250 мм

Объем (м³): 0,043

Покрытие: крашенный

Популярный

Нет в наличии

Код товара: 1008~01

Замок клиновой оцинкованный для опалубки

1.00р.

Вес изделия: 2,7-2,8кг

Материал Чугун: Вч-40

Нагрузка на разрыв: 4,5-5тонн

Объем ³: 0.01

Объем изделия м³: 0.01

Замки для опалубки. Виды и характеристики — Симметрия

16.11.2020

Компания Симметрия модернизировала производство стальной опалубки

30.05.2019

Повышение квалификации персонала Симметрии

13. 02.2019

Запуск производства ветрозащитных экранов

27.12.2017

СИММЕТРИЯ — основной поставщик опалубки для CleverPark

06.10.2017

Опалубка для крупнейшего нефтехимического комплекса в России «ЗапСибНефтехим»

Все новости

добавлено: 27.01.2016

Замок для опалубки — это элемент, предназначенный для крепления и выравнивания стеновой опалубки по горизонтали и вертикали. Замки соединяют щиты между собой в единую плоскость и придают опалубочной конструкции необходимую жесткость и целостность, обеспечивая герметичность стыковочных швов и устойчивость к давлению бетонной смеси.

Рассмотрим основные виды замков для опалубки:

• Замок клиновой
• Замок клиновой реечный (универсальный)
• Замок удлиненный
• Замок ударный

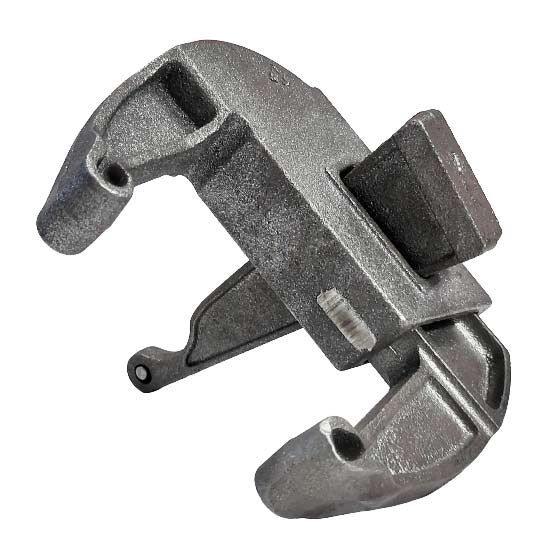

Клиновой замок

Клиновой замок (в народе его называют «краб») подходит для выполнения работ с крупнощитовой стеновой опалубкой, когда отсутствуют вставки между щитами. Изготавливается методом точного литья из прочного чугуна ВЧ40.

Устройство стандартного варианта – это скобы (или «лапки») для захвата профилей щитов и клин между ними. Может быть с оцинкованным покрытием или черный, без покрытия.

Использование клиновых замков для опалубки позволяет точно выровнять поверхность щитов в одной плоскости и жестко скрепить их между собой.

Монтаж клинового замка происходит в 4 этапа:

1. Щиты устанавливаются в нужное положение.
2. Скобами замка производится захват близких друг к другу профилей щитов.
3. Для фиксации замка в отверстие, устроенное в «лапках», молотком вбивается клин.
4. После застывания бетонной смеси происходит демонтаж конструкции ударами молотка по клину в обратном направлении.

Реечный замок

Реечный замок (в народе его называют «крокодил») в народе называют «крокодилом». Он подходит для выполнения работ с крупнощитовой опалубкой.

Этот крепежный элемент предназначен для выравнивания щитов опалубки стен между собой и обеспечения жесткости конструкции с возможностью применения вставки между щитами до 100 мм. Вставки между щитами опалубки обычно используются деревянные, но также могут быть из другого подручного материала.

Благодаря винтовым канавкам клина и зубчатой рейке создается эффект червячной передачи, отлично сопротивляющейся вибрации. Это позволяет идеально выравнивать стыки между щитами и заливать гладкие, ровные железобетонные конструкции.

Реечный замок может использоваться не только для монтажа опалубки прямых стен, но и для соединения линейных щитов на углах без угловых элементов.

Изготовлен из стали высоколегированной по ГОСТ 5632-72. Вес 4,8 кг.

Монтаж реечного замка происходит в 4 этапа:

1. Щиты устанавливаются в нужное положение.
2. Скобами замка производится захват близких друг к другу профилей щитов.
3. Отличие от клинового замка состоит в типе второй «лапки» и способе размещения самого клина. После входа в верхнюю скобу  клин с помощью специального паза фиксируется на ребрах нижней скобы.
4. Для фиксации замка в отверстие, устроенное в «лапках», молотком вбивается клин.
5. После застывания бетонной смеси происходит демонтаж конструкции ударами молотка по клину в обратном направлении.

Винтовой замок удлиненный

Реечный замок предназначен для соединения и выравнивания крупнощитовой опалубки и обеспечения жесткости конструкции с возможностью применения вставки между щитами до 250 мм.

Этот вариант крепления является подвидом винтового соединения. Удлиненный замок состоит из двигающейся и неподвижной стальных частей (скоб), а также винтового элемента с чугунной стяжной гайкой.

Производитель: ЗМК Рябина

Вес 5,0 кг

Рабочий диапазон — до 375мм

Алгоритм монтажных работ следующий:

1. Опалубочные щиты выставляются согласно проектному решению, включая дополнительные вставки между ними.
2. Выполняется их предварительное выравнивание.
3. Монтируются замки.
4. После этого вся система окончательно выравнивается и прочно стягивается с помощью винтового механизма.

Демонтаж происходит после застывания бетонной смеси с помощью откручивания гайки.

Ударный замок

Ударный замок предназначен для ведения работ с мелкощитовой опалубкой используются чугунные ударные замки.

Монтаж и демонтаж таких замков достаточно прост. Необходимо вставить ударный замок в специальное отверстие в профиле мелкощитовой опалубочной конструкции и несколькими ударами молотка надежно его там зафиксировать. Снятие замка производится аналогичными несколькими ударами в обратном направлении.

Вес 0,4 кг.

« Вернуться

Опалубка для строительных лесов с клиновым замком Алюминиевые лестничные леса Cnbm котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Опалубка для систем рамных лесов Bs Стандартная труба для строительных лесов по низкой цене

Разработка с использованием новых технологических материалов, стальных опалубок больше не является обязательным в процессе строительства бетона. Все больше зданий возводятся с использованием пластиковой опалубки. И рабочие гораздо больше любят эту новую опалубку.

1. Прежде всего — свет

Да, это первое преимущество пластиковой опалубки. Он получает высокую оценку как подрядчиков, так и рабочих.

Самая большая панель размером 120×1500 пикселей, весит всего 10,5 кг. Его может легко поднять и установить один человек, что означает отсутствие необходимости в кранах на месте. Значительно экономит средства и время.

2.Простая установка

Панели разных размеров надежно фиксируются простым поворотом специальных ручек на 90 градусов. Панели имеют ребро на обратной стороне, поэтому система не нуждается в традиционных деревянных брусках и гвоздях. Панели имеют отверстия для крепления стяжек, что гарантирует прочность всей системы.

3.Модульность

Модульная опалубка, состоящая из панелей разного размера, основным элементом является панель 120×1500px, которая используется для стен и перекрытий большой площади. Существуют также небольшие размеры панелей, такие как 10×1500px, 20×1500pxcm, 25×1500px, внутренний угол 20×20×1500px и внешний угол 10×5×1500px. размер стен 120×1500px панели умножить на 125px. Материал модульной опалубки — PC-ABS, смешанный со специальными стекловолокнами, которые позволяют панелям выдерживать высокое давление.

4. Прочность

Ручки изготовлены из высокопрочного нейлона, каждая панель фиксируется как минимум 4 ручками, что делает всю систему достаточно прочной, чтобы заливать стены толщиной 1000 пикселей.

5.Экологичность

Система не требует резки и гвоздей из-за разнообразия размеров. Кроме того, он почти не нуждается в древесине. Материал может быть переработан после поломки, поэтому он не загрязняет окружающую среду.

6.Consequent

Бетон не прилипает к пластиковой опалубке, поэтому панели не требуют масла перед использованием и могут быть очищены простой водой. Поверхность стены, возводимой модульной опалубкой, гладкая и без переделок.

Класные каркасы. Простота сборки и разборки

* Стабильность и долговечность благодаря конструктивной конструкции и качеству автоматической сварки

* Индивидуальное решение помогает вам работать безопасно, экономить средства и удобно

* Отличное качество для оформления и каркас с широким выбором

Класные каркасы. Дни.

Обычно небольшие заказы доставляются в порт всего за 15-20 рабочих дней. Для товаров со складом это было бы еще лучше.

Леса КНБМ 9 форма-опалубкы лесов замка клина алюминиевые0007

Прочие строительные леса и опалубка:

( 1) Система строительных лесов:

Включая систему строительных лесов Ringlock и аксессуары; Система строительных лесов Cuplock и аксессуары; Система строительных лесов Kwikstage и аксессуары; Система строительных лесов Haki и аксессуары;

(2)   Рама строительных лесов и аксессуары:

Включая проходные рамные леса; лестничные каркасные леса; Аксессуары; Мы также можем изготовить строительные леса по вашим образцам или чертежам.

(3)   Соединители/зажимы для строительных лесов:

Мы можем производить все виды кованых и прессованных соединителей, включая соединители британского типа, соединители американского типа, соединители немецкого типа, соединители итальянского типа, соединители забора, соединители BRC и так далее. . Мы также можем изготовить по вашим чертежам или образцам.

(4)   Опалубочная система Леса и принадлежности:

Опорная стойка для легких и тяжелых условий эксплуатации; Крыльчатые гайки и рулевые тяги; Зажим РАСТО и так далее.

Часто задаваемые вопросы Клиновый замок Опалубка для строительных лесов Алюминиевые лестничные леса CNBM

Почему мы?

Мы являемся одним из 500 крупнейших в мире поставщиков строительных материалов в Китае. Также мы являемся государственной компанией и отвечаем каждому клиенту с большими и малыми заказами.

У нас есть профессиональные производители с мощными производственными мощностями.

Обширная и всеобъемлющая система контроля качества

Отличные продукты по конкурентоспособным ценам.

Эффективные услуги до и после продажи.

Полная энергии команда с богатым опытом.

Отправьте нам сообщение:

Электронная почта:

Телефон:

Необходимое кол-во:

Acre/AcresAmpere/AmperesBag/BagsBarrel/BarrelsBox/BoxesBushel/BushelsCarat/CaratsCarton/CartonsCase/CasesCentimeter/CentimetersChain/ChainsCubic Centimeter/Cubic CentimetersCubic Foot/Cubic FeetCubic Inch/Cubic InchesCubic Meter/Cubic MetersCubic Yard/Cubic YardsDegrees CelsiusDegrees FahrenheitDozen/DozensDram/DramsFluid Ounce /Fluid OuncesFoot/FeetForty-Foot Container Furlong/FurlongsGallon/GallonsGill/GillsGrain/GrainsGram/GramsGrossHectare/HectaresHertzInch/InchesKiloampere/KiloamperesKilogram/KilogramsKilohertzKilometer/KilometersKiloohm/KiloohmsKilovolt/KilovoltsKilowatt/KilowattsLiter/LitersLong Ton/Long TonsMegahertzMeter/MetersMetric Ton/Metric TonsMile/MilesMilliampere/ MilliamperesMilligram/MilligramsMillihertzMilliliter/MillilitersMillimeter/MillimetersMilliohm/MilliohmsMillivolt/MillivoltsMilliwatt/MilliwattsNautical Mile/Nautical MilesOhm/OhmsOunce/OuncesPack/PacksPair/PairsPallet/PalletsParcel/ParcelsPerch/PerchesPiece/PiecesPint/PintsPlant/PlantsPole/PolesPound/PoundsQuar t/QuartsQuartersRod/RodsRoll/RollsSet/SetsSheets/SheetsShort Tons/Short TonsSquare сантиметр/квадратные сантиметрыSquare Foot/Square FeetSquare Inch/Square InchesSquare Meter/Square MetersSquare Miles/Square MilesSquare Yard/Square YardsStone/TnesTonsTstonesStrands/Strands ЛоткиДвадцатифутовый контейнерЕдиница/ЕдиницыВольт/ВольтВатт/ВаттWpЯрд/Ярды

Компания:

Подробнее:

Осталось: 4000 символов

— О себе

— Требуемые характеристики

— Узнать цену/MOQ

Типы стяжек, используемых в опалубке

🕑 Время чтения: 1 минута

Опалубка для бетонных конструкций более важна для получения идеальных размеров конструктивных частей. Принадлежности, используемые в опалубке, также будут играть в ней ключевую роль. Опалубочные стяжки являются важными аксессуарами опалубки. Ниже описаны различные типы стяжек, используемых в опалубке.

Содержимое:

• Что такое форма галстука?
• Типы форм Связи
  • Непрерывный одиночный тип
  • 1. Плоская галстук
  • 2. Тяжке
  • 3. Тяж с стекловолокном
  • 4. SNAP TIE
  • 5. TAPER TIE
  • 4. SNAP TIE
  • 5. Тип внутреннего разъединения
  • 1. Анкерный болт
  • 2. Анкерная стяжка
• Диапазон грузоподъемности стяжек различной формы
• Тест

Что такое профильная стяжка?

Опалубочная стяжка — это аксессуар, используемый в опалубке, используемый для надежной фиксации опалубки бетонной стены против бокового давления свежеуложенного пластичного бетона. Они поддерживают одинаковое расстояние между формами, что приводит к одинаковой толщине стен.

Опалубочная стяжка состоит из двух частей, а именно внутреннего натяжного элемента и внешнего удерживающего устройства. Удаление стяжек после полного затвердевания бетона зависит от типа используемой стяжки. Некоторые галстуки могут быть съемными, а некоторые нет. Различные типы завязок объясняются ниже.

Рис. 1. Различные типы стяжек

. Типы стяжек

.

.

Непрерывные однозвенные стяжки

Непрерывные однозвенные стяжки называются цельными стяжками. В этом типе весь элемент связи представляет собой единое целое, и для его удержания при помещении в формы используются специальные удерживающие устройства. После затвердевания бетона некоторые цельные связи могут быть сняты полностью, некоторые удаляются путем разрыва.

Различные типы непрерывных одинарных стяжек:

1. Плоская стяжка
2. Галстук-петля
3. Галстук из стекловолокна
4. Галстук на кнопках
5. Коническая стяжка
6. Резьбовая стяжка

1.

Плоская стяжка

• Плоская стяжка представляет собой тонкую плоскую стальную пластину с отверстиями на каждом конце. Эти отверстия используются для фиксации плоской стяжки в формах с помощью клина и штифта.
• Они предпочтительны для сборных модульных панелей и для легких целей.
• Они предназначены только для одноразового использования, так как их нельзя удалить из затвердевшего бетона.
• Снимаются торможением и для облегчения торможения на заданном расстоянии от его концов предусмотрена насечка.
• Для предотвращения проворачивания стяжки при торможении в ее средней части могут быть предусмотрены отверстия.

Рис. 2: Плоская стяжка

2. Стяжка-петля

• Стяжка-петля представляет собой цельный металлический стержень, концы которого имеют петлю, чтобы обеспечить место для систем блокировки, таких как клин и штифт.
• Они также предпочтительны для сборных модульных опалубочных панелей и для легких целей.
• Петлевая стяжка не снимается с затвердевшего бетона, поэтому ее поперечное сечение меньше.
• Для предотвращения проворачивания против торможения некоторая часть средней части обжата.

Рис. 3: Стяжки-петли

3. Стяжки из стекловолокна

• Стяжки из стекловолокна — это недавно разработанная система стяжек, изготовленная из стекловолокна и полимерных материалов.
• Они доступны большей длины и могут быть легко обрезаны до нужного размера.
• Эти анкеры крепятся к панелям опалубки с помощью захвата и анкерного клина.
• После затвердевания бетона шпалы можно разрезать на уровне поверхности затвердевшего бетона. Так дырка исчезнет.
• Они доступны во многих цветах и ​​способны выдерживать более высокие нагрузки, чем плоские, петлевые и защелкивающиеся стяжки.

Рис. 4: Система стяжек из стекловолокна

4. Стяжка с защелкой

• Стяжка с защелкой представляет собой единый стержень, на концах которого имеется увеличенная пуговица или петля для облегчения использования подходящих держателей для галстука.
• К этим стяжкам прикрепляются пластиковые конусы, металлические шайбы или штифты, чтобы использовать их в качестве расширителей формы, а также для предотвращения утечки воды из бетона.
• Защелкивающиеся стяжки не могут быть полностью удалены из затвердевшего бетона, поэтому они имеют более слабое поперечное сечение, которое легко защелкнуть.
• Разрыв стяжек следует производить после полного затвердевания бетона, иначе они не разорвутся и не провернутся внутрь стены, перекрывая бетон.
• Во избежание проворачивания при изготовлении этих стяжек часть стяжки на необходимом расстоянии обжимается или ослабляется для облегчения защелкивания стяжки.

Рис. 5: Система стяжки с защелкой

5. Коническая стяжка

• Коническая стяжка содержит конический стержень с резьбой на обоих концах. После размещения в формах эти концы фиксируются с помощью барашковых гаек и системы шайб.
• Доступны стандартные длины от 34 дюймов до 60 дюймов. Таким образом, требуемая толщина стенки может быть получена с помощью конических стяжек различной длины.
• Диаметр конической стяжки постепенно уменьшается от большего резьбового конца к маленькому резьбовому концу.
• Конические анкеры можно полностью снять после затвердевания бетона и использовать повторно.
• Для облегчения снятия коническая стяжка перед установкой должна быть смазана консистентной смазкой.

Рис. 6: Система конических стяжек

6. Резьбовая стяжка

• Резьбовая стяжка содержит металлический стержень с резьбой от одного конца до другого.
• Крепится к формам с помощью гаек и шайб на каждом конце.
• Его можно снять с затвердевшего бетона, если вокруг него имеется пластиковая втулка.
• После затвердевания муфта приклеивается к бетону, а резьбовая стяжка может быть удалена и использована повторно.
• Может использоваться для более высоких нагрузок, но в этом случае предпочтительнее две гайки на каждом конце.

Рис. 7. Система резьбовых стяжек

с внутренним разъединением, тип

. В стяжках этого типа элементы стяжки имеют резьбовые концы, поэтому внешние элементы можно снять, не ломая и не вытягивая их. Внутренние разъединительные связи подразделяются на два типа следующим образом.

1. Анкерный болт
2. Стяжка катушки

1. Анкерная стяжка

• Анкерная стяжка состоит из одной внутренней тяги и двух анкерных болтов. Оба конца внутренней рулевой тяги нарезаны на некоторое расстояние.
• Анкерный болт имеет один конец с нормальной резьбой и один конический конец с резьбовым отверстием.
• Конический конец помещается внутрь формы, а стяжка ввинчивается в резьбовые отверстия стяжных болтов с обеих сторон.
• Наружные резьбовые концы стяжных болтов используются для крепления опалубки с помощью барашковой гайки и шайбы.
• После затвердевания бетона внутренняя стяжка остается в бетоне, а стяжные болты можно снять и использовать повторно.

Рис. 8: Анкерная стяжка

2. Стяжка катушки

• Стяжка катушки состоит из двух элементов: внутреннего натяжного элемента и внешнего удерживающего элемента.
• Внутренний натяжной элемент состоит из двух спиральных витков, приваренных к концам двух или четырех стальных стоек. Этот элемент остается в бетоне после затвердевания.
• Внешний удерживающий элемент состоит из двух болтов, ввинченных в катушки с обоих концов, и эти болты поддерживаются шайбой и ригелем. Эти болты можно снять после затвердевания и использовать повторно.
• Катушка с двумя стойками используется для средних работ, а катушка с четырьмя стойками используется для тяжелых работ.
• При необходимости на каждом конце змеевика можно установить пластиковые или деревянные конусы, которые будут действовать как распорки формы.
• Если толщина стенки слишком велика, можно использовать два внутренних элемента, соединенных резьбовым стержнем.

Рис.
