Винтовые сваи и столбы для забора: цена и особенности установки

Ограждение участка не менее важное дело, чем остальные строительные мероприятия. Используя винтовые столбы для забора, можно забыть о земляных работах и подвижках грунта при морозном пучении. В этом случае даже высокий уровень грунтовых вод не сможет помешать строительству капитального забора.

Пример каркаса забора установленного на винтовые сваи

Винтовые опоры можно устанавливать самостоятельно, сократив тем самым расходы денежных средств на оплату труда наемных работников. Приобретение интересного опыта в этом случае можно рассматривать как бонус. Что же представляют собой винтовые сваи?

Вернуться к оглавлению

Содержание

• 1 Винтовые сваи: двухвековой опыт применения
• 2 Преимущества заборов на винтовых опорах
• 3 Какие виды свай используются для строительства заборов
  • 3.1 Исследования грунтов
  • 3.2 Как выбрать подходящий вариант свай
  • 3.3 Литые или сварные
• 4 Монтаж винтовых свай
  • 4. 1 Что необходимо учесть при установке
  • 4.2 Как устанавливать столбы

Винтовые сваи: двухвековой опыт применения

Использование винтовых свай имеет двухвековую историю.

Существующие виды и формы винтовых свай

Успешная эксплуатация этих конструкций в самых сложных условиях вызвала к ним большой интерес в сфере строительных наук. Это отразилось в проведении исследований, испытаний, разработке различных модификаций винтовых свай с учетом специфики их применения во всевозможных ситуациях.

Винтовые сваи под забор представляют собой облегченную разновидность этого рода конструкций. В зависимости от условий эксплуатации и состава грунтов применяются сваи с различными лопастями, типами наконечника, диаметром поперечного сечения.

Вернуться к оглавлению

Преимущества заборов на винтовых опорах

Решение установить забор, имеющий в основании винтовые опоры, позволит избежать многих сложностей и станет выгодным предприятием. Перечислим основные преимущества установки забора на винтовых опорах.

1. Отсутствие земляных работ (остается лишь наметить садовым буром места установки свай, сняв около 20–30 см почвы).

   Процесс установки винтовых столбов специальной техникой

2. Нет нужды в подготовительных работах, спиливании стоящих поблизости деревьев.
3. Возможность применения на участках со сложным рельефом, имеющих склоны.
4. Большой запас прочности (среднестатистическая свая для забора способна выдержать нагрузку от 1,5 до четырех тонн).
5. Подходит для любых видов грунтов, кроме скалистых, а также для участков с высоким уровнем грунтовых вод.
6. Легкость установки, возможность монтажа вручную своими силами (считается предпочтительным при диаметре свай до 108 см, т. к. механизированный способ дает большую погрешность).
7. Краткие сроки установки, возможность сразу же приступить к дальнейшему возведению ограждения.
8. Сваи хорошо поддаются ремонту, демонтажу, что делает возможным их повторное использование при изменении границ участка.
9. Устанавливать винтовые опоры можно в любое время года, даже в основательно промерзший грунт.
10. Сохраняют структуру почвы, не разрыхляя ее при ввинчивании, что особенно актуально на сложных грунтах.
11. Отличаются длительным сроком службы и невысокой стоимостью материалов.

Вернуться к оглавлению

Какие виды свай используются для строительства заборов

Современная строительная индустрия предоставляет богатый выбор винтовых свай. Из-за большого ассортимента продукции осуществить выбор бывает особенно сложно.

Вернуться к оглавлению

Исследования грунтов

Если сделан выбор в пользу забора, в качестве основания которого будут использованы винтовые опоры, то необходимо ознакомиться с ошибками, способными свести к нулю преимущества использования винтовых свай.

Некоторые невежественные застройщики решают установить винтовые сваи на глубину, которая им кажется оптимальной. Затем, когда с течением времени такой забор начинает деформироваться от морозного пучения и просадок, такой горе-строитель начинает ругать винтовые сваи.

Установленные винтовые сваи для забора

Так как же не свести на нет эффект от этого мероприятия? Рекомендуется воспользоваться данными инженерно-геологических исследований, такими как уровень грунтовых вод, строение и характеристики грунтов на участке. Также чрезвычайно важна информация о глубине промерзания грунта.

Основываясь на полученных данных можно определиться с глубиной заложения сваи, длина подземной части которой должна быть больше, чем глубина промерзания. При несоблюдении этого условия винтовая свая будет подвержена действию морозного пучения. Помимо этого, смысл в установке винтовых свай как опор под ограждающие конструкции будет утерян в случае, если свая не будет упираться в несущий слой грунта.

Схема для установки винтовых столбов

Определить глубину залегания плотных слоев можно только опытным путем, проведя инженерно-геологические исследования на участке. Возможно, что застройщику не придется проводить специальные изыскания при строительстве забора, если при возведении дома они уже проводились.

Почему так важно соблюсти условие, при котором свая опирается на плотный слой грунта? Потому что только в этом случае можно гарантировано утверждать, что ни сезонные изменения почвы, ни какие-либо другие неблагоприятные факторы будут не в состоянии нарушить вертикальность, устойчивость и долгий срок службы такой опоры.

Вернуться к оглавлению

Как выбрать подходящий вариант свай

В зависимости от типов грунтов целесообразно применять соответствующий тип свай. Слабые грунты (торфяники и песчаный грунт) лучше воспримут сваи с закрытым наконечником и широкими лопастями. Применение свай с открытым наконечником допустимо на обычных грунтах. Уплотненный грунт с высоким содержанием глины лучше взаимодействует со сваями, имеющими неширокие лопасти. На очень твердом и тяжелом грунте применяют многовитковые винтовые сваи, напоминающие своим видом шуруп.

Стоимость таких конструкций значительно выше, а несущая способность не столь высока, поэтому их используют в исключительных случаях.

При строительстве забора достаточно разобраться в основных типах винтовых столбов, пригодных для несения нагрузки элементов ограждения. В эту категорию попадают сваи небольшого диаметра от 54 до 108 мм.

Так выглядит квадратная винтовая свая

Вернуться к оглавлению

Литые или сварные

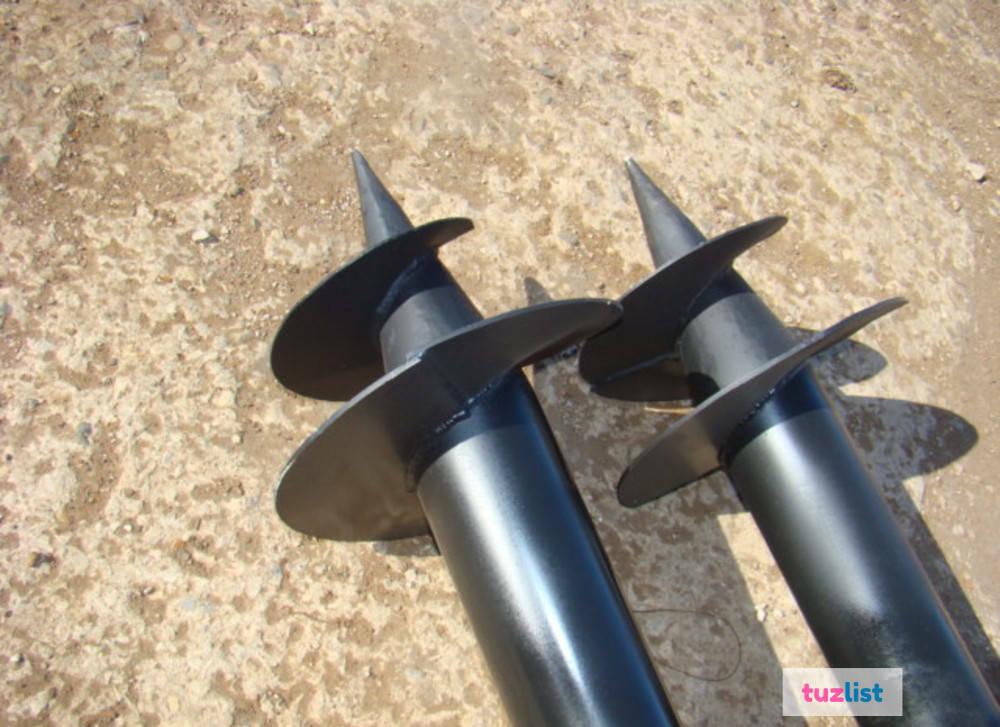

Промышленность выпускает сваи с литыми и сварными наконечниками. Обычно, литыми элементами обладают сваи с диаметром в 108 мм. Процесс производства таких лопастей достаточно дорог, а потому их применение оправдывает себя в экстремальных условиях использования: обводненных почвах, высоких нагрузках. Поскольку винтовые сваи со сварными лопастями показали отличные прочностные характеристики, их использование при устройстве ограждения наиболее рационально с экономической точки зрения.

В зависимости от тяжести элементов ограждения выбирается толщина винтовой опоры. Приведем данные о зависимости толщины столбов от воспринимаемой нагрузки:

Тип ограждения	Диаметр сваи
Деревянный штакетник, сетка рабица, пластиковая сетка	54 мм
Профлист, кованые заборы	76–89 мм
Тяжелые каменные заборы	108 мм

Пример литой сваи

Вернуться к оглавлению

Монтаж винтовых свай

Сваи для забора могут быть установлены вручную или с применением специальных механизмов. Считается, что привлечение специализированной техники оправдано в случае большого диаметра свай, которые применяются при строительстве фундаментов для жилых домов. В случае устройства винтовых опор под тяжелые заборы или большом объеме работ, которые следует выполнить в сжатые сроки, некоторые застройщики нанимают специалистов со своей техникой.

Считается¸ что ручная установка свай небольшого диаметра (до 108 мм включительно) дает наименьшую погрешность.

В большинстве выпускаемых винтовых изделий имеются проушины, в которые вставляются трубы, выполняющие функцию ручного рычага.

Если такие отверстия отсутствуют, то придется задействовать ручной вороток, который надевается на трубу. На протяжении всего процесса ввинчивания необходимо контролировать вертикальность сваи.
Отклонение сваи больше двух градусов делает опору непригодной к эксплуатации. В случае если при установке была допущена ошибка, приходится проводить демонтаж путем вывинчивания. Повторная установка в то же место недопустима, поэтому придется выбирать новый участок для бурения.

Вернуться к оглавлению

Что необходимо учесть при установке

Шаг свай не отличается от шага обычных столбов, и потому он не должен превышать трех метров.

Схема установки винтовых столбов

После ввинчивания на нужную глубину труба обрезается так, чтобы все сваи на участке имели надземную часть на одинаковом уровне. Это позволит устроить железобетонный ростверк в случае строительства тяжелого каменного забора или устанавливать столбы на одинаковом уровне.

После того как винтовые сваи установлены и уравнены по высоте надземной части, монтаж забора мало чем отличается от этого процесса на других опорах. Единственной особенностью является бетонирование полости сваи для предотвращения коррозионных процессов и укрепления конструкции. Образовавшееся углубление в почве при ввинчивании сваи также заполняется бетонным раствором.

Вернуться к оглавлению

Как устанавливать столбы

Существует несколько вариантов крепления столбов к винтовым сваям. Самый популярный — использование сварки при креплении заборного столба. Сварной шов следует защитить от внешних воздействий путем нанесения грунта и мастики. Использование оголовков дает возможность привинтить столбы. Некоторые используют совмещенный вариант столба и сваи, которые еще на заводе сварены между собой. Это очень удобный вариант. Возможно, в будущем такие заборы станут применять повсюду.

Винтовой столб для забора Ювента — Ювента

Винтовые столбы для забора компании «Ювента» — это ноу-хау на рынке ограждений.

Ведь если только представить себе сколько материалов и времени вам потребуется для того чтобы забетонировать обычный столб а потом еще и посчитать в какую копеечку вам все это вылилось…

Наши винтовые столбы представляют собой симбиоз квадратной трубы и винтовой сваи.

Верхняя часть столба — профильная квадратная труба (к ней намного удобнее чем к круглой, стыковать любые виды ограждений).

А нижняя часть — винтовая свая изобретенная еще 200 лет назад и неоднократно доказавшая свою выгоду и надежность.
Наши инженеры решили совместить удобство крепления ограждений и простоту установки, и вот он- наш винтовой столб, квадратный сверху и круглый снизу.
Закручивайте его пока вся круглая часть не уйдет в землю, а потом еще 1 оборот. Это делается для того чтобы снять боковую нагрузку со сварного шва (кстати его качество мы проверяем ультразвуковым дефектоскопом).
Для удобства установки в комплекте к столбам имеется удобный вороток.
Сам столб забор покрывается трехкомпонентным антикоррозионным составом, что обеспечивает нашему изделию надежность и долговечность.
Покупая винтовой столб в компании «Ювента» помните:

Мы не продаем вам столб — мы дарим вам время, чтобы вы насладились им по своему усмотрению!

Техническое описание и применение Винтовых столбов и стоек «Ювента»

Предназначены для использования в качестве несущих опор при устройстве различных видов ограждений (заборов), а так же облегченных конструкций (ворот, калиток, гаражей, беседок и т.п.) в грунтах всех категории сложности (за исключением скальных и крупнообломистых грунтов, а так же вблизи деревьев имеющих мощную корневую систему) методом завинчивания.
Метод устройства несущих опор с помощью завинчивания является альтернативой методу бетонирования и позволяет существенно сократить стоимость, а так же сроки монтажа ограждающих систем.
Совместное применение обоих методов допустимо исключительно при наличии такого решения в проекте, разработанном в сертифицированной СРО проектной организации.
Не рекомендуется установка столбов (стоек) на насыпных грунтах, а так же в месте установки старых опор.
Винтовые столбы и стойки не предназначены для завинчивания в бой бетона, кирпича, щебень, строительный мусор и т. п.
ВНИМАНИЕ: Наилучшие результаты применения винтовых столбов и стоек достигаются на грунтах подверженных пучению с близким залеганием грунтовых вод (глины и суглинки), когда метод бетонирования либо не дает хороших результатов, либо чрезмерно дорог.
Столбы (стойки) представляют собой сварную металлическую конструкцию, покрытую специальным трехкомпонентным грунтом.
Завинчивание столбов (стоек) в грунт производится с помощью специального воротка ручным способом с использованием мускульной силы.
Минимальное расстояние места установки винтового столба (стойки) от препятствий (стена, дерево, соседний забор и т.п.) составляет 0,5 метра.
В зависимости от характера грунта, уровня залегания грунтовых вод и требуемой глубины завинчивания столбы (стойки) изготавливаются различного диаметра ( от 45 до 108 мм) и длины (от 1 до 3,5м). Стандартные типоразмеры выпускаемых винтовых столбов и стоек указаны в прайс-листе производителя. По желанию заказчика могут быть изготовлены винтовые столбы и стойки нестандартных размеров. Изготовленные по заказу нестандартные изделия обмену и возврату не подлежат.
ВНИМАНИЕ: Наиболее подходящий типоразмер столбов (стоек), а так же необходимая глубина завинчивания для каждого конкретного объекта определяется специалистами фирмы изготовителя или уполномоченных специализированных организаций, либо на основании проекта разработанного сертифицированной СРО проектной организацией, с учетом геологии грунта.
Установка столбов (стоек) и ограждений (заборов) производится специалистами фирмы изготовителя, либо уполномоченных специализированных организаций.
При самостоятельной установке столбов (стоек) необходимо руководствоваться инструкцией по установке винтовых столбов (стоек) «Ювента».
При покупке винтовых столбов (стоек) «Ювента», требуйте инструкцию по установке у торгующей организации.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ОГРАЖДЕНИЙ С ИСПОЛЬЗОВАНИЕМ ВИНТОВЫХ СТОЛБОВ ЮВЕНТА

ШАГ 1

-необходимо снять размеры и разметить территорию, которую нужно оградить.

ШАГ 2

-при помощи специальных приборов (лазерная рулетка, тахеометр,…) или путем натяжения веревки сформируйте линейность будущего ограждения.

ШАГ 3

-рассчитайте и разметьте необходимое количество столбов в соответствии с выбранным шагом (2 метра, 2,5 метра, 3 метра). Расстояние между столбами зависит от грунта и типа планируемого ограждения (проф. лист, сетка рабица, штакетник, кованные изделия,….)

ШАГ 4

-в соответствии с разметкой выполните ручное бурение под столб, используя ручной садовый бур. В зависимости от грунта, ручное бурение производить на глубину 300-500 мм.(убираем плодородный слой, который наиболее подвержен пучению в зимний период).

ШАГ 5

-в образованную «лунку» установите винтовой столб, предварительно надев на него, специальный ручной вороток-ключ.

Шаг 6

-придав столбу вертикальность (образовавшаяся лунка позволяет столбу придать вертикальность при начальной фазе завинчивания), использую ручной вороток, медленно, не спеша, проводите ввинчивание столба на требуемую глубину.

Шаг 7

— винтовые столбы Ювента, в зависимости от типа изделия, завинчиваются на глубину от 1200 мм. ( винтовые стойки завинчиваются на различные глубины от 1500 мм. до 2000 мм.). Вертикальность завинчивания контролируется при помощи магнитного уровня, предварительно закрепленного на столб. -лунку засыпаем песком и щебнем вперемешку и трамбуем ручной трамбовкой (самодельной, бытовой). Столб установлен жестко и не качается.

Шаг 8

-устанавливаем поперечные лаги из профильной трубы 20*40 мм. на специальные кронштейны. Сварка не требуется. Все, что нужно— это шуруповерт и саморезы по металлу.

Шаг 9

-на лаги вешается любой тип ограждения(сетка, профлист, штакетник,…..) ЛЮБОЙ!!!

Шаг 10

-ЗАБОР ГОТОВ!!! Любуемся красотой и надежностью изготовленного сооружения. Два-три непрофессиональных человека завинчивают один столб за 5-10 мин., в зависимости от типа грунта.

ЗА ОДИН ДЕНЬ БРИГАДА 3-4 ЧЕЛОВЕКА УСТАНАВЛИВАЮТ В СРЕДНЕМ -100 МЕТРОВ ПОГОННЫХ ЗАБОРА!!! ЭКОНОМИЯ ДЕНЕГ И ВРЕМЕНИ!!!

Покупая винтовой столб Ювента, помните: Мы не продаем вам столб — мы дарим вам время, чтобы вы насладились им по своему усмотрению!
