Виброплита электрическая

Преимущества

Описание

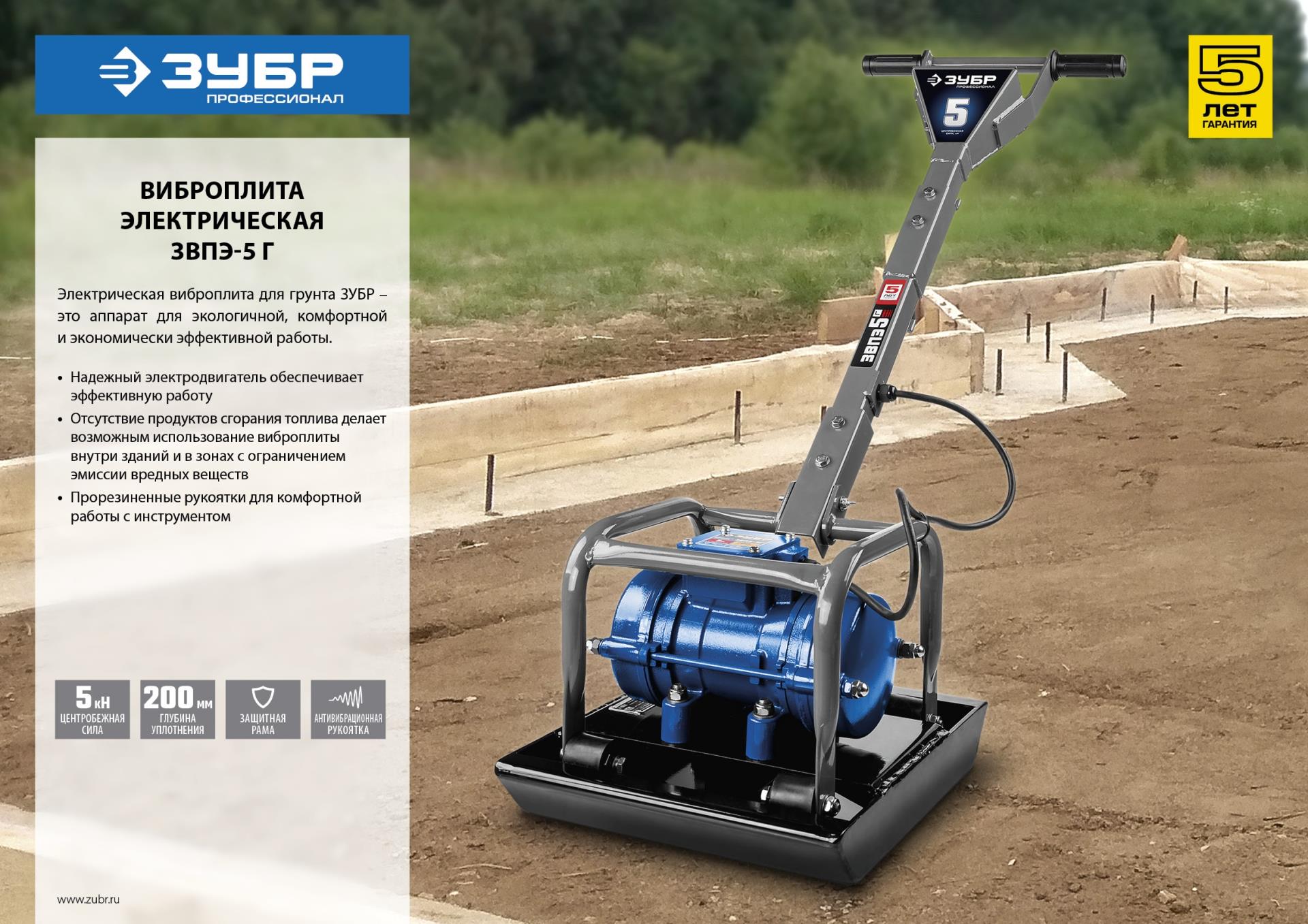

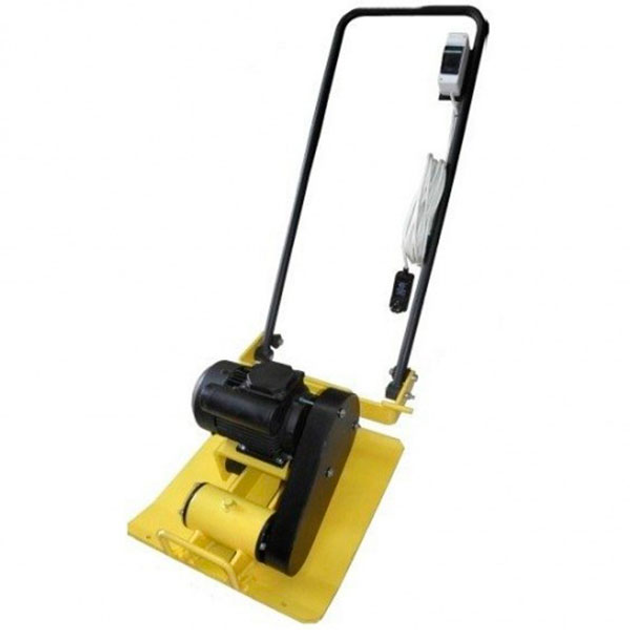

Электрическая виброплита ЗУБР проста в использовании и не требует от оператора приобретения специальных навыков для управления. Машина работает от электрической сети напряжением 220 В, поэтому не производит вредных выхлопов.

Применение

Для уплотнения бетонных, асфальтовых, сыпучих материалов, а также для формирования уплотненных поверхностей.

На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.

Техническая информация

Артикул
Центробежная сила, кН	5
Мощность (Вт)	550
Тип двигателя	Элек­три­че­ский
Бак для воды	нет
Производительность, м2/ч	450
Глубина уплотнения, мм	200
Антивибрационная рукоятка	есть
Рама для транспортировки и защиты двигателя	есть
Колеса для перемещения	нет
Функция орошения	нет
Реверс	нет
Габариты плиты, мм	440х380
Габариты, см	54x46x42
Длина кабеля, м	1. 2
Напряжение, В/Гц	220±10%/50
Масса изделия, кг	40
Масса в упаковке, кг	42
Комплектация
Виброплита	1
Руководство по эксплуатации	1

Документация

Инструкция
(скачать pdf, 1. 06 МБ)

Рекламная брошюра
(скачать pdf, 1.76 МБ)

Инструкция для печати
(скачать pdf, 1.13 МБ)

ЗВПЭ-5 Г_Приложение к инструкции
(скачать pdf, 181.33 КБ)

ЗВПЭ-5 Г_Приложение к инструкции
(скачать pdf, 181.33 КБ)

Сопутствующие товары

Защита рук

Защита органов слуха

Одежда защитная

Виброплита электрическая 220В своими руками: чертежи, описание, видео

Автор Александр На чтение 7 мин Просмотров 20. 1к. Опубликовано 22.02.2017

Домашние мастера выполняют строительные работы максимально экономно. В таком случае помогает заранее собранный самодельный инструмент. Комплектующие для него обычно подбираются из подручных материалов. В последнее время востребованной оказывается собранная виброплита своими руками с электродвигателем. Ее применяют для укладки тротуарной плитки, утрамбовывания мелкого грунта, в процессе закладки фундамента.

Содержание

1. Основные компоненты конструкции виброплиты
2. Типы используемых виброплит
3. Подготовка необходимого комплекта
4. Пошаговый алгоритм сборки виброплиты своими руками

Перед тем, как сделать виброплиту своими силами в гаражных условиях, потребуется подготовить схему или даже составить чертежи в масштабе, чтобы упростить дальнейшую сборку. Основными составляющими в конструкции являются такие части:

• каркасная рама;
• базовая металлическая площадка;
• электромотор;
• система трансмиссии;
• подвеска;
• управленческий блок.

Базовую плиту подбирают из толстостенного стального листа или из ковкого чугуна, чтобы во время работы не происходило разрушений материала. Этому способствует относительная вязкость металла и минимальная хрупкость. Категорически не допускается к сборке чугун сомнительного качества с большим количеством трещин или литейных раковин. При работе с песчаными и гравийными смесями он будет разрушаться от внешнего воздействия.

Листовой металл с самой большой толщиной понадобится, чтобы сделать подошву и груз для эксцентрика

Важно иметь первоначально правильные геометрические размеры базы, так как если сделать виброплиту своими руками в соответствии с этим правилом, то площадка будет самоочищаться от налипания грунта. Площадь также подбирается оптимальной, без необоснованного увеличения. Небольшая рабочая поверхность способствует качественному уплотнению площадки.

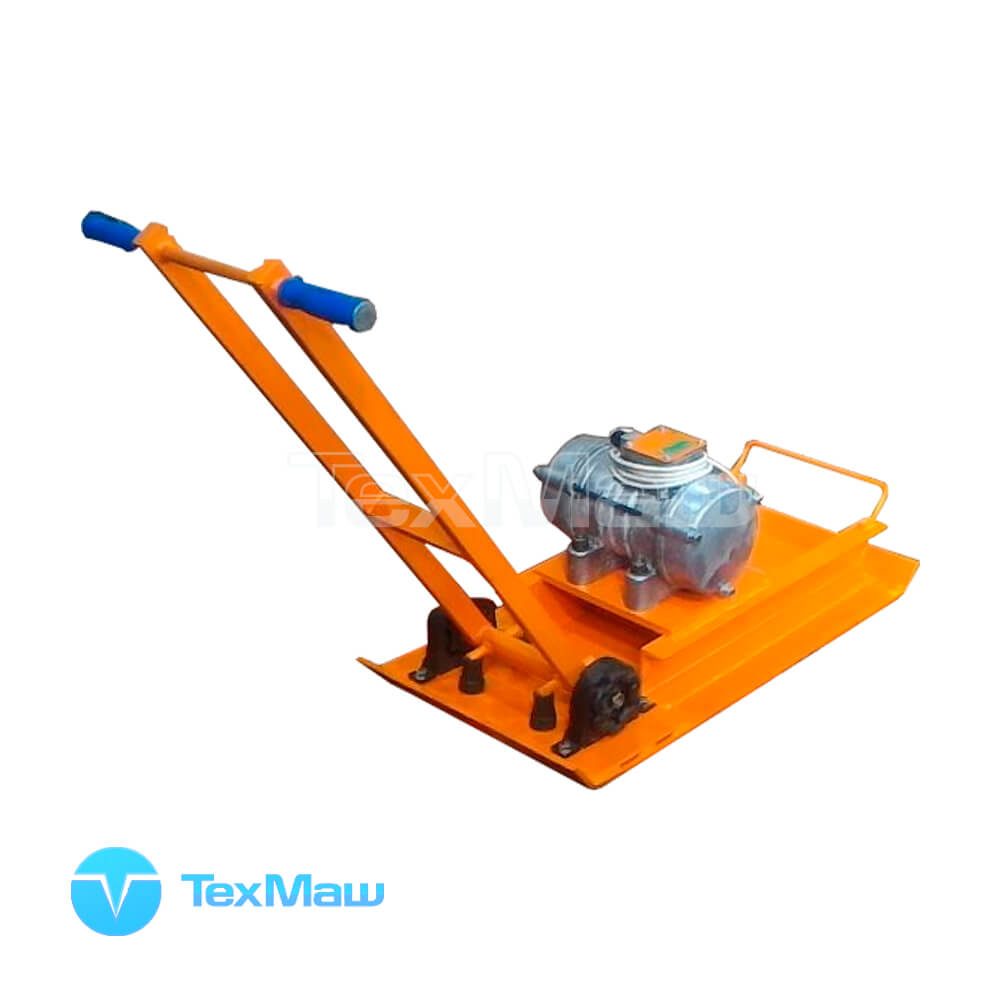

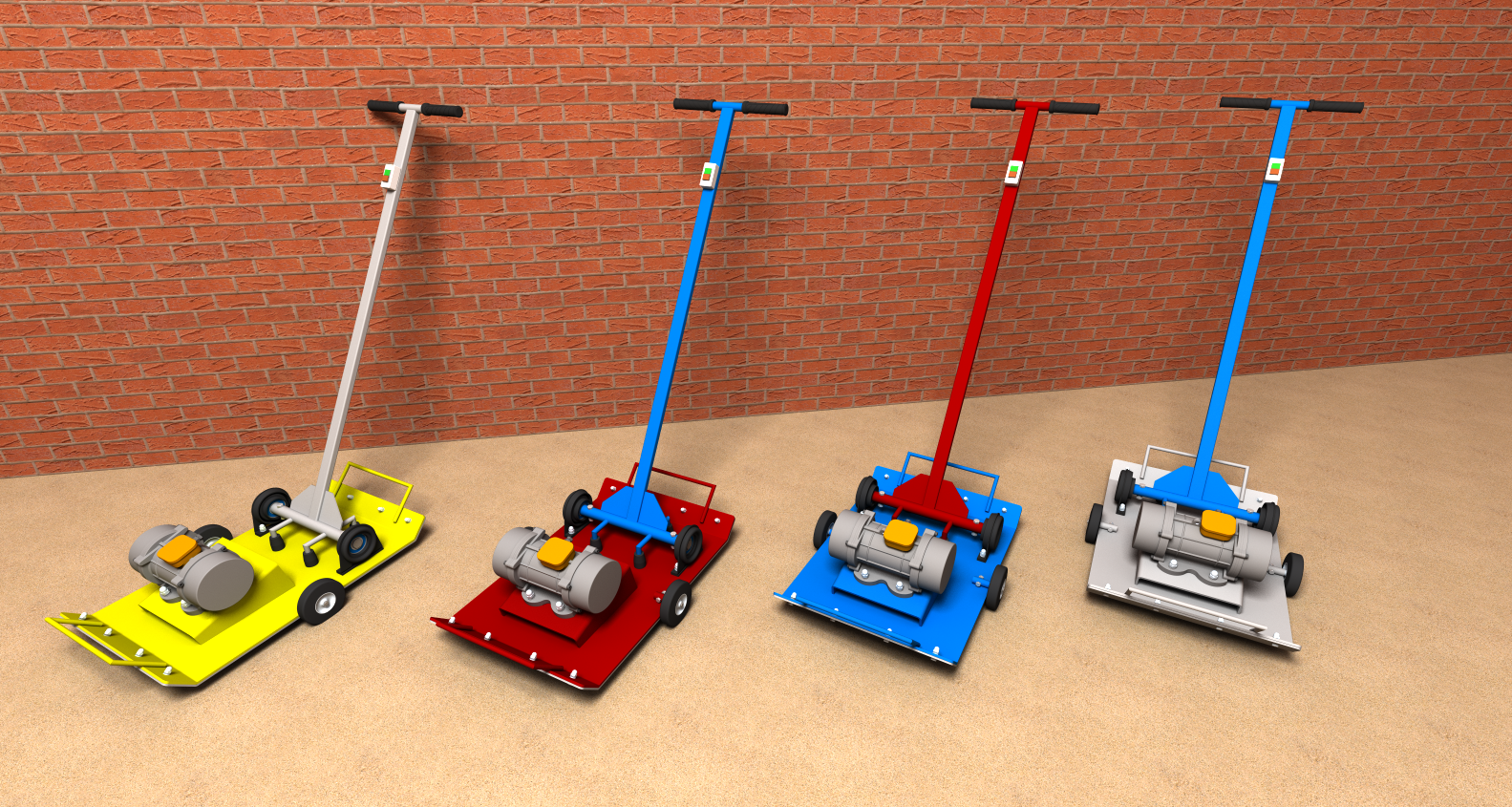

Популярные чертежи демонстрируют достаточно простое устройство самодельной виброплиты с электродвигателем. По кинематической схеме на платформе базируется вибратор, а над ним монтируется электро двигатель. Для соединения этих элементов между собой предусмотрена клиноременная передача или соединительная муфта. Фактически мотор обеспечивает вращение, передаваемое вибратору, а он далее формирует колебательный процесс.

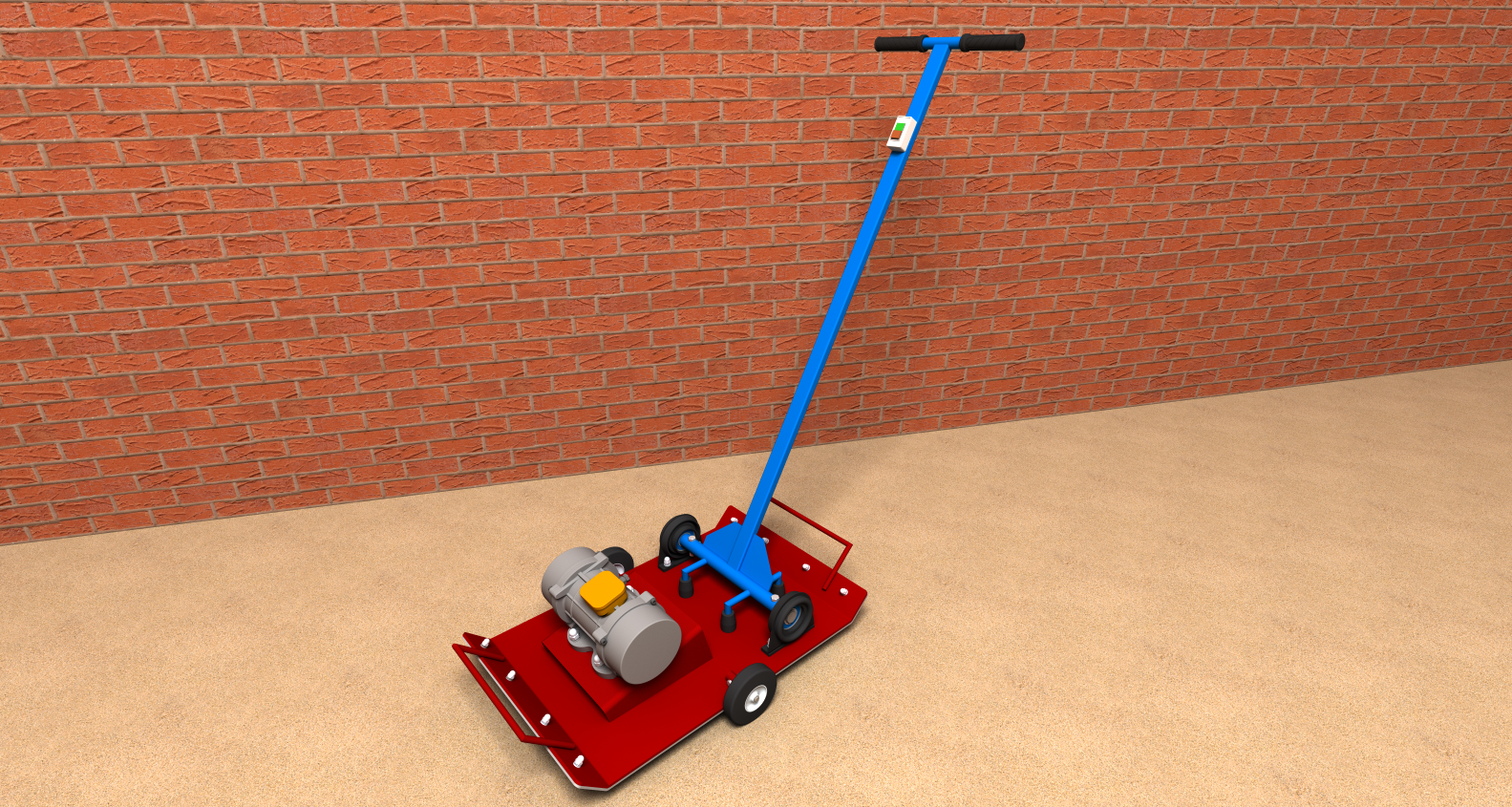

Схема самой простой конструкции виброплиты

Получаемая энергия отдается плите, а от нее переходит к уплотняемому грунту. Во время утрамбовки под укладку тротуарной плитки или для иных целей частицы материала заполняют пустоты в насыпи. В результате получается плотное ровное покрытие.

Типы используемых виброплит

Самодельные конструкции предполагают наличие силовой установки, обеспечивающей основную работу. Используются часто три типа моторов:

• дизельный;
• бензиновый;
• электро 220В.

Двигателя на солярке уместны, когда постоянно требуется большое усилие. В бытовых условиях они малооправданы. Хотя нередко встречается виброплита из мотоблока с установленным двухтактным мотором.

Аппараты с бензиновым двигателем, как и предыдущие конструкции, являются автономными, но чрезвычайно шумными в работе. Двигатель для них подбирается экономный с мощностью в несколько Ватт.

Рекомендованная мощность двигателя — 1,5-2 кВт при 4000-5000 об/мин. Меньшая мощность не даст нужной скорости вращения вала, соответственно, виброусилие будет недостаточным

Оптимальным решением для многих оказывается виброплита электрическая своими руками собранная. Достаточно провести к месту работы на участке электричество и можно приступать к утрамбовке грунта. Позитивным фактором служит отсутствие выхлопных газов во время процесса.

По классификации принято делить изделия на несколько групп:

• легкие – масса менее 70 кг;
• универсальные – до 90 кг;
• средней тяжести – 90-140 кг;
• тяжелая группа – более 140 кг.

Первая группа уместна для обработки придомовой территории, где предполагается прессование слоя не более 15 см. Универсальная актуальная для обработки 25 см. Более тяжелые аппараты рассчитаны на 50-60 см.

Чем больше уплотняемый слой, тем тяжелее должна быть машина

Важно грамотно подбирать электродвигатель для виброплиты. Ведь слишком слабая модель на массивной плите станет тонуть в слоях грунта. Оптимальным считается соотношение, при котором на 100 кг массы используется 5 л.с. или 3,7 кВт.

Подготовка необходимого комплекта

Чтобы сделать виброплиту в домашних или гаражных условиях, не требуется искать каких-то редких либо дорогостоящих деталей. В процессе окажутся востребованными такие инструменты:

• сварочный аппарат и пачка электродов 3 мм диаметром;
• полукилограммовый молоток;
• угловая шлифмашинка с дисками по металлу;
• набор гаечных ключей и отверток.

Составляющие для аппарата будут включать такой набор:

• Площадный движок с возможностью включения в бытовую электросеть 220 В. Новый вибратор для виброплиты будет стоить достаточно дорого, поэтому рекомендуется приобретать советские аппараты на разборках или радиорынках. Иногда мастера монтируют даже двигатели со старых стиральных машинок, но недостатком такого метода служит отсутствие возможности регулировки вибрации.

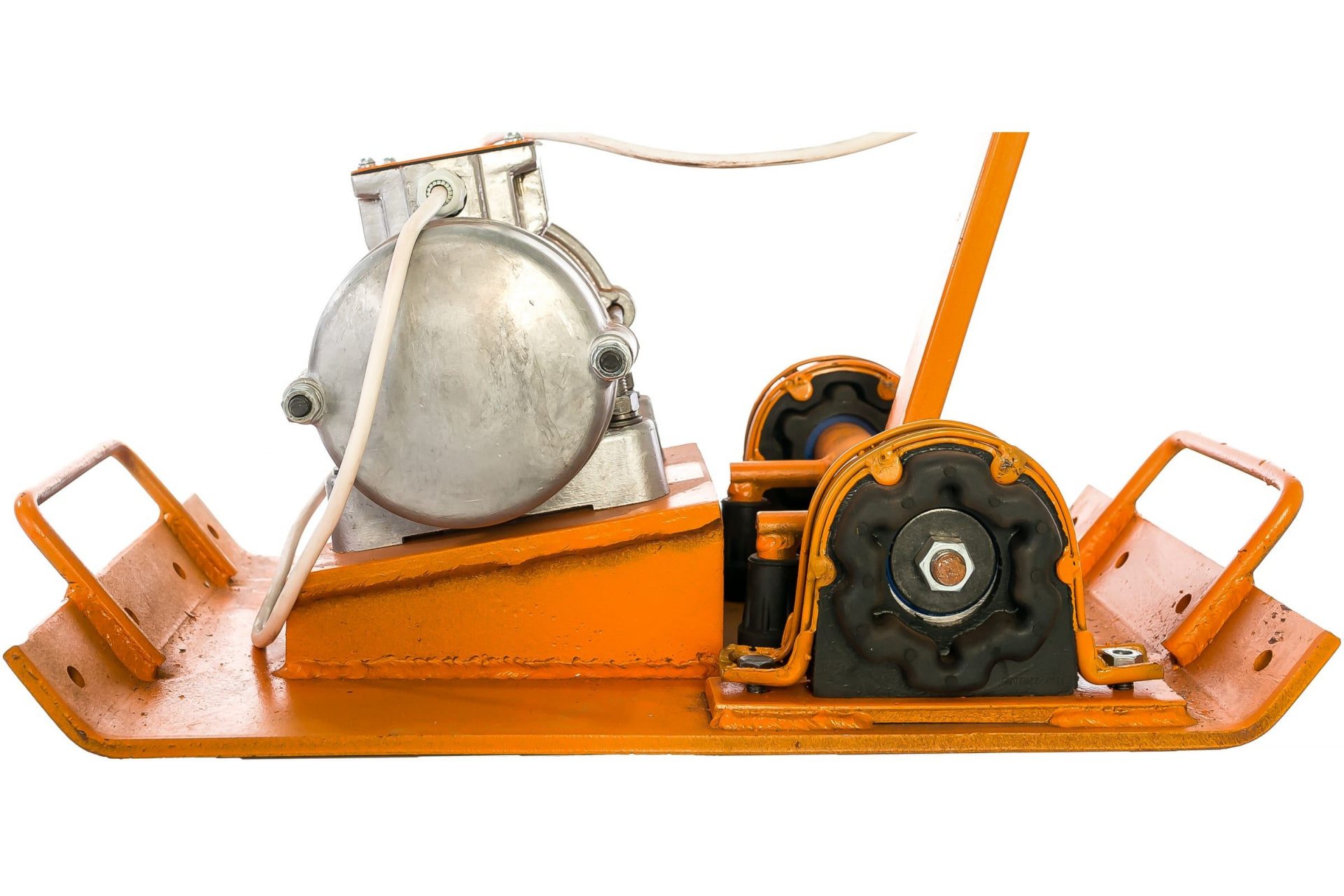

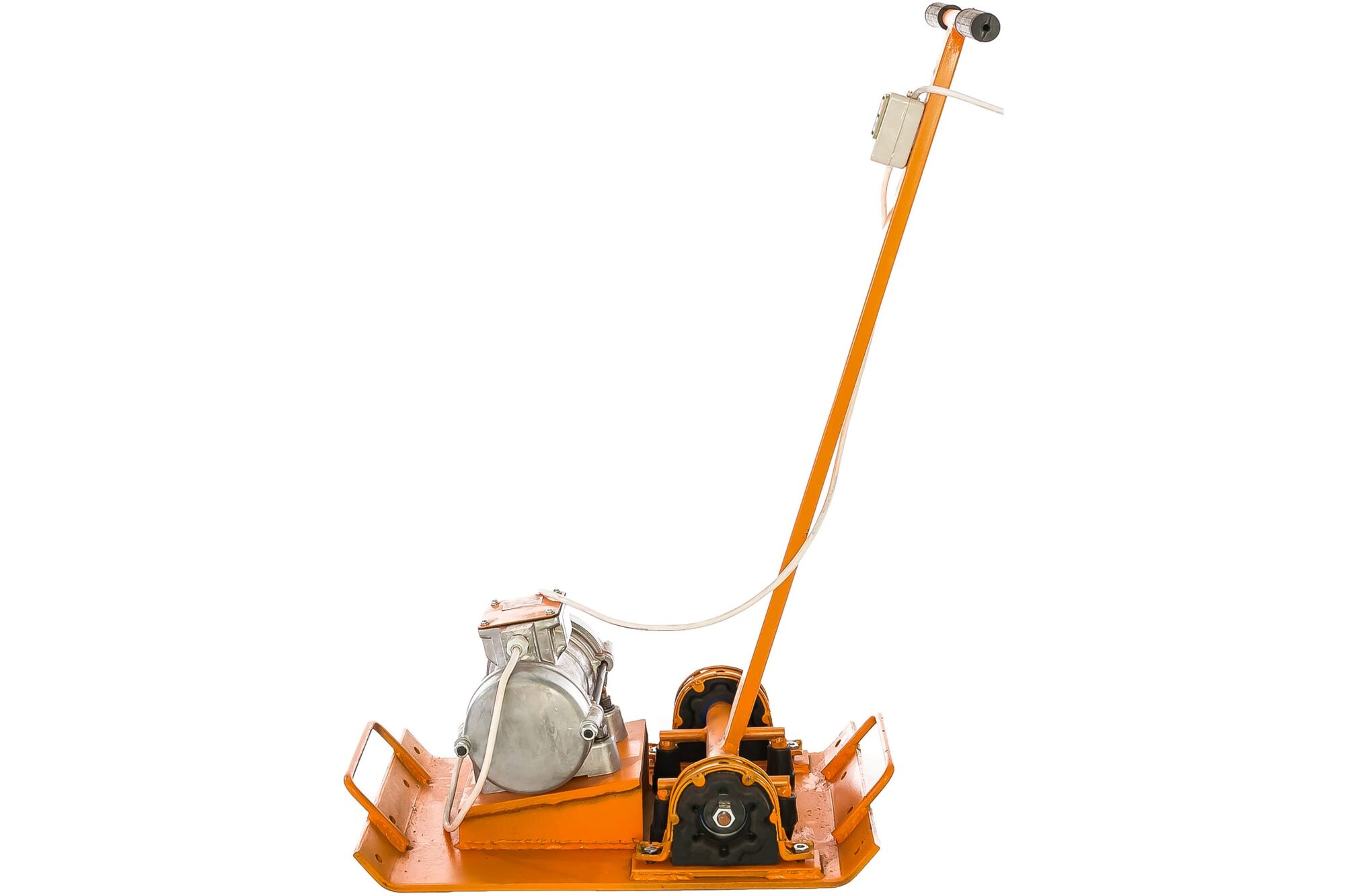

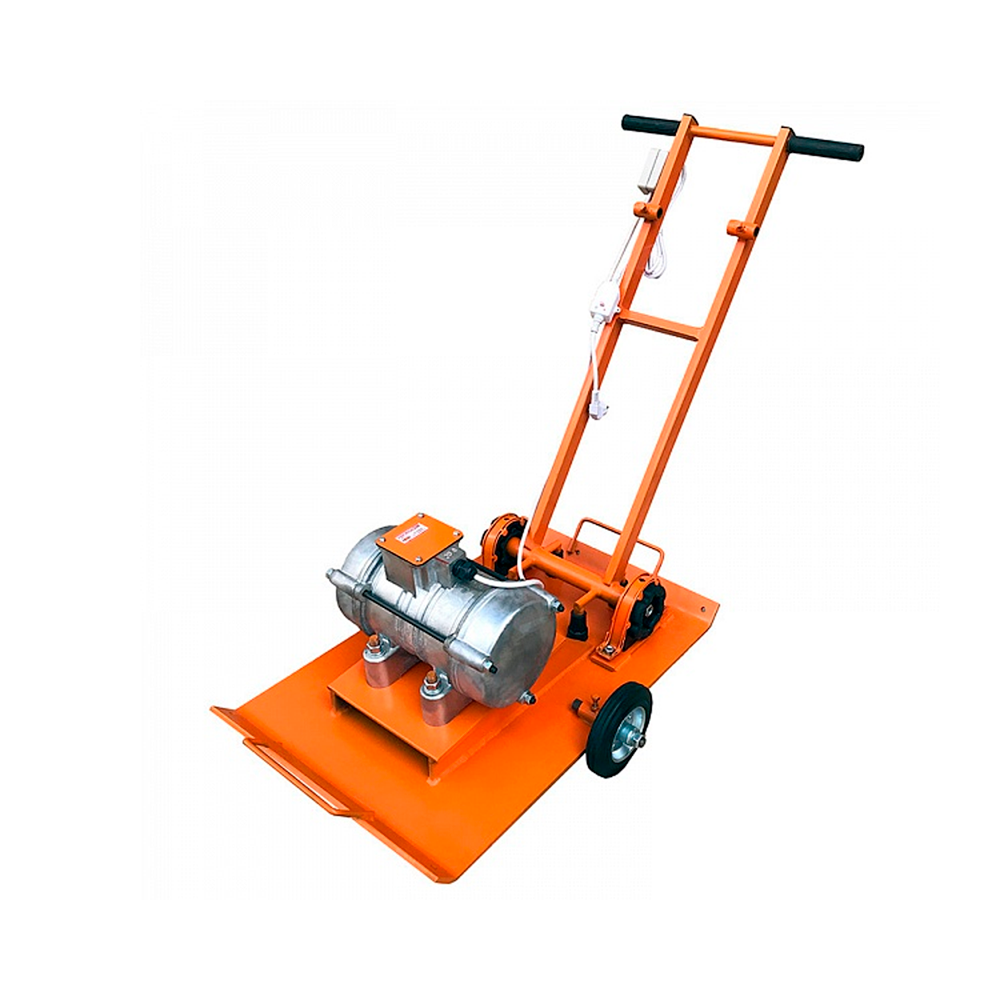

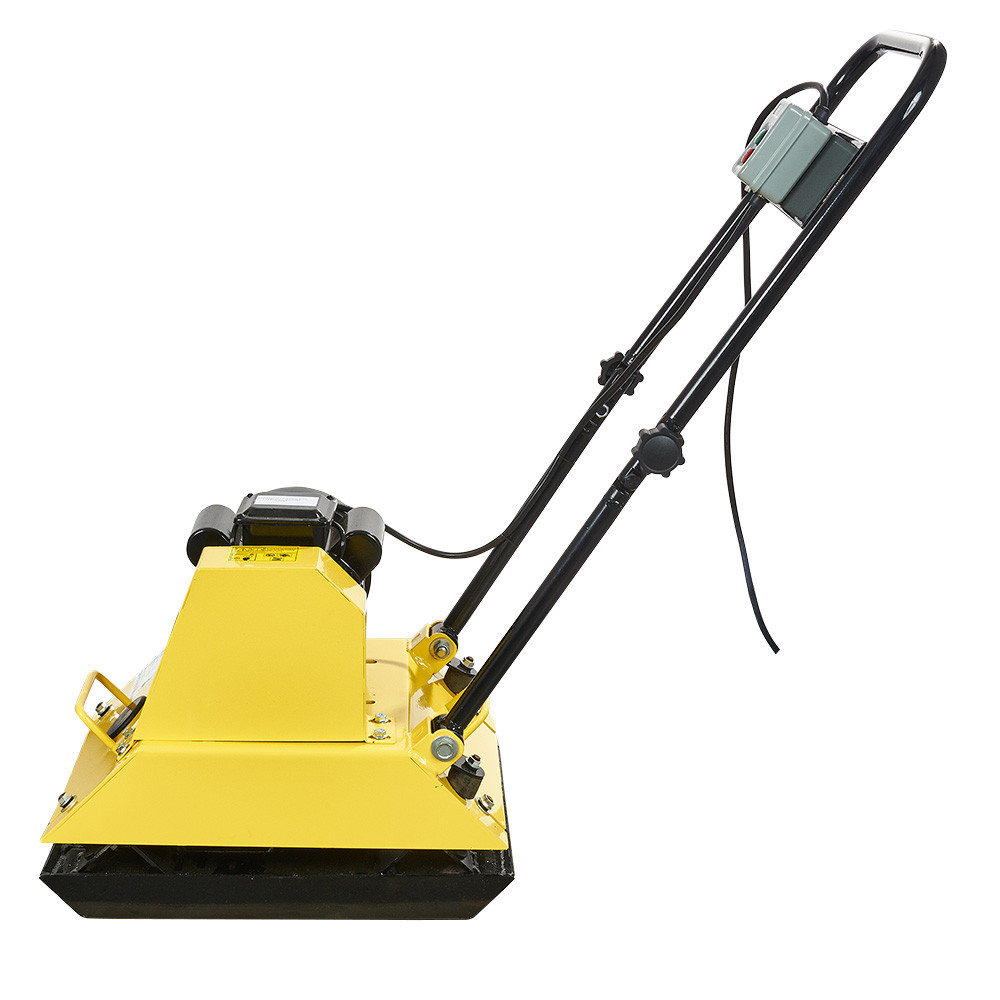

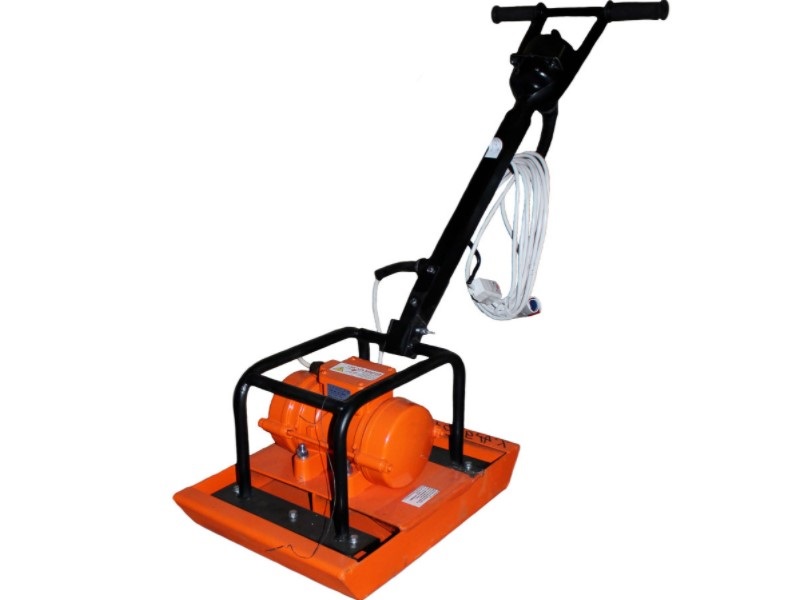

Устройство виброплиты

• Листовой метал толщиной 8-10 мм. Площадь подбирается с учетом того, что края будут загибаться. Оптимальный параметр для бытовых условий составляет 50х80 см плюс припуск на загиб. Найти лист можно на металлоплащадках.
• Пара швеллеров на 80 мм или куски строительного профиля, которые будут привариваться поперек конструкции. Они нужны для крепления и удержания электродвигателя.
• Металлическая труба диаметром 20 мм. Ее длина рассчитывается исходя из роста пользователя. Ручка для среднего роста будет оптимальной 120 см, поэтому понадобится около 3 м заготовки.
• Комплект метизов для крепления мотора, включающий болты М10-М12, гайки к ним, обязательно гроверные шайбы для минимизации влияния вибрации.

Снизить степень влияния вибрации на оператора удастся с помощью вмонтированных допприспособлений. Зачастую для этого используются автомобильные элементы подвески. Без них тоже все будет работать, но оператор станет быстрее утомляться.

ВИДЕО: Изготовление виброплиты своими руками, пошагово, с ошибками и их решением

Пошаговый алгоритм сборки виброплиты своими руками

На первоначальном этапе готовится базовая площадка из металлического листа с помощью болгарки и сварочного аппарата. Отмеряем 10 см от переднего и тыльного края и делаем запил УШМ на половину толщины листа 4-5 мм. При помощи молотка или молота загибаем по этой линии заготовку примерно на 30-40 градусов. Такие салазки снизят вероятность зарывания платформы в грунт, а также позволят перемещать установку в нужном направлении.

Разрезы стоит укрепить с помощью сварки. Электродами формируем внутреннее ребро жесткости, фиксирующее сгиб в нужной позиции. Располагаем швеллеры поперек хода таким образом, чтобы примерная их ось соответствовала расстоянию крепления опор двигателя. Привариваем планки к внутренней поверхности.

Есть два способа крепления мотора. В первом случае используются просверленные отверстия в швеллере для продевания сквозь них болтов. Во втором случае болты приваривают к швеллерам и сажают движок сверху. Данный метод считается более надежным, однако, требует очень четкого соблюдения межосевых расстояний.

При установке электродвижка на площадку стоит знать, что советские модели ИВ-98 имеют внутренний эксцентрик для виброплиты. Его можно подстраивать под оптимальные параметры силы вибрации. Закручиваем гайки, предварительно накинув под них гроверы.

Ответственным этапом является крепление ручки. Для гашения вибрации на ней оказываются полезными сайлентблоки от отечественных или зарубежных автомобилей. Г-образные элементы привариваем к отогнутой части площадки. На них надеваем резиновые элементы, через которые соединена будет ручка.

В домашних условиях удается собрать модель массой 40-50 кг. Этого хватает для прессования 10-12 см грунта.

При длительной работе самодельной машины отдельные части электрической схемы могут перегреваться, поэтому необходимо использовать УЗО.
