как крепятся ветровики на крышу дома

Содержание статьи

Ветровая доска – особенности крепления на разные крыши

Необходимые инструменты

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Зачем нужна ветровая планка для профнастила и как её правильно установить

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

  1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
  2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
  3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

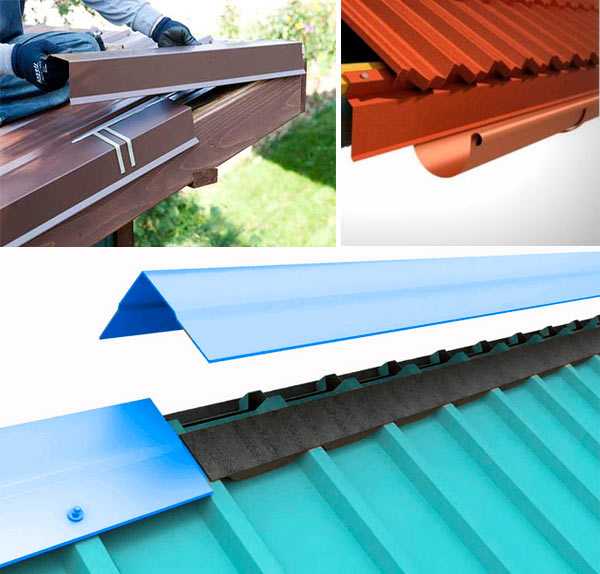

Бывают такие виды планок ветровых на крышу:

  • Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
  • Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
  • Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

  • Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
  • Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая планка на разных типах кровельного покрытия – особенности монтажа и устройства

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

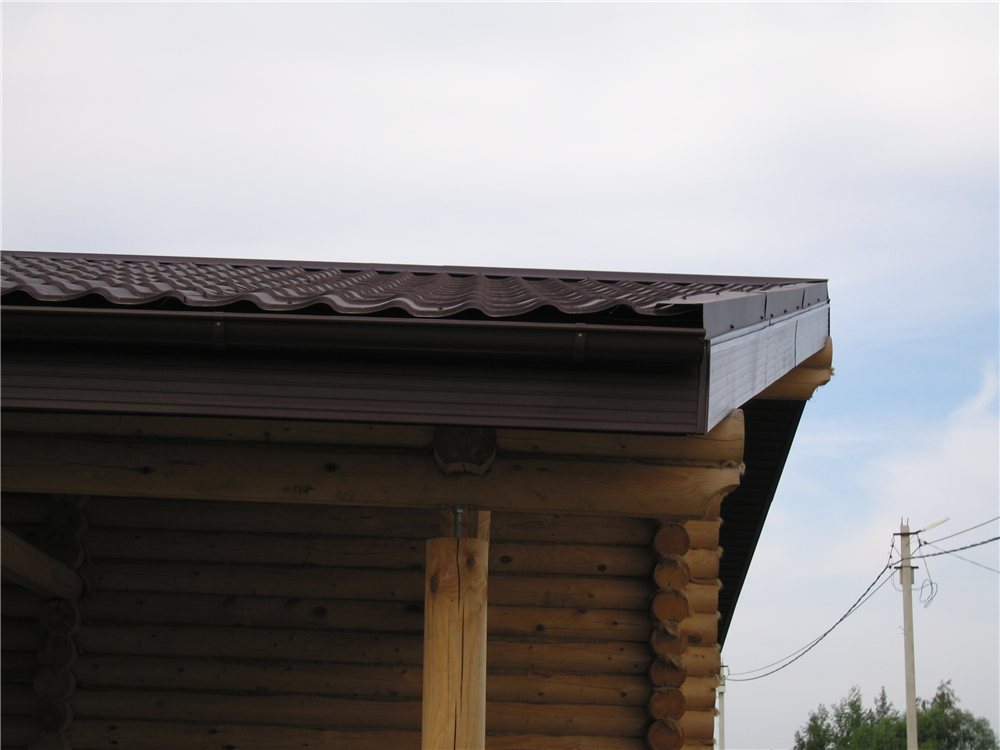

карнизная – монтируется непосредственно по краю крыши, перед водостоком;

коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера – 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина – 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

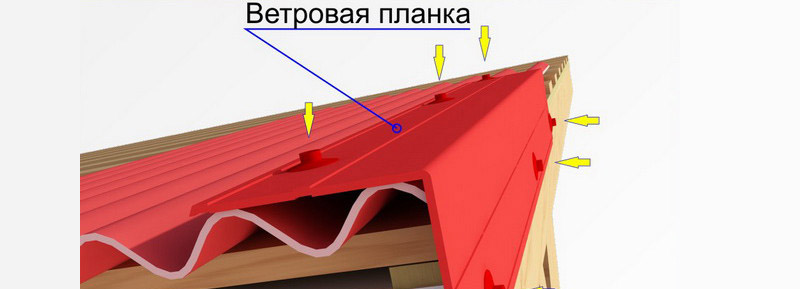

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

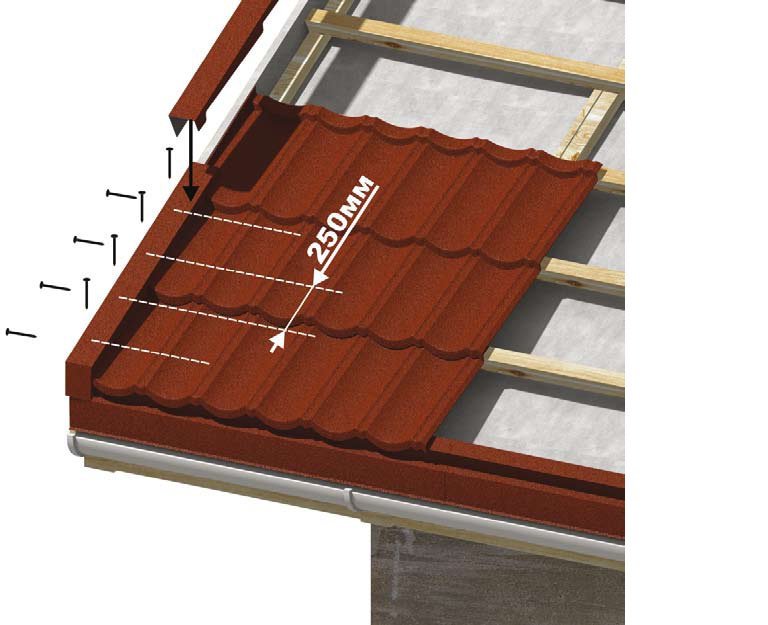

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют “еврошифером”. Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ветровики на крышу дома своими руками

Содержание статьи

Ветровая доска – особенности крепления на разные крыши

Необходимые инструменты

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Установка ветровой доски

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Rock, Истра.

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается деревянная доска или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Первый вариант крепления ветровой доски

Кровля крыши – из шифера асбоцементного, ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 – 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 – 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия – по середине торцев досок обрешетки, вторая – по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.

Второй вариант крепления ветровой доски

Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой. Торцевая планка представляет из себя полосу окрашенного листового железа согнутую под прямым углом. Ширина вертикальной и горизонтальной полок колеблется около 100 – 150 миллиметров. Длина планок – 2 метра. Поверхность может иметь продольные ребра или быть совершенно гладкой. Но края планки все равно имеют для жесткости небольшие загибы-отбуртовку по всей длине.

Торцевые планки устанавливают так, чтобы они закрывали лист металлочерепицы сверху, а своей вертикальной полкой прижимались к торцам досок обрешетки.

Требования все те же – плотнее прижимать торцевую планку к тем поверхностям, к которым она прилегает. Поскольку длина планок два метра, а крыша значительно длиннее, то сначала устанавливают нижнюю планку, потом вышележащую так, чтобы был нахлест не менее 50 миллиметров.

Крепление осуществляется цветными кровельными саморезами, которые располагают друг от друга на расстоянии от 400 до 600 миллиметров. Как вариант иногда боковое крепление делается прессшайбами по дереву. Главное – не промазать и попасть в деревянные доски. Если таковое случается, то лучше оставить саморез и не удалять его, иначе будет заметна дырка.

Заворачивая шуруповертом саморезы, не перестарайтесь, устанавливайте крутящий момент ближе к минимуму. При необходимости этот крутящий момент ослабьте. Иначе боковая поверхность торцевой планки будет напоминать морские волны.

Царапины, которые неизбежно будут сопутствовать процессу крепления планок лучше закрашивать краской из баллончика. Если пять – шесть лет тому назад они стоили 400 р за штуку, то сейчас в три раза дешевле. Иначе металл начнет корродировать уже на следующий год. А вам это надо? Сложность – в одном, как можно точнее угадать оттенок. Иначе места подкрашивания будут напоминать пятна леопарда.

Третий вариант крепления ветровой доски

При любом материале кровли. Когда дом обшивается сайдингом. Тогда все карнизы оформляются не ветровыми досками, не торцевыми планками, а панелями и финишными (завершающими) полосами. Вместо финишной полосы можно использовать джи-профиль.

Но деревянная основа в виде закрываемых досок обрешетки и подшивных досок должна присутствовать.

Поскольку сайдинг имеет свойство к большим линейным расширениям при перепадах температур, то крепление его в строгом соответствии с типовыми инструкциями монтажа. Когда прессшайбу (или толевой оцинкованный гвоздь с большой шляпкой) располагают строго посередине перфорационного отверстия любого винилового элемента. И с люфтом, а не намертво.

Панели продающиеся в придачу к сайдингу могут быть использованы и как оконные и как ветровые (торцевые). Эти панели по причине их широких полок мы называем “лопухами”.

Широкая полка такого лопуха режется кровельными ножницами на всю длину и в необходимый размер. Так, чтобы вставить отрезанный край в финишный (завершающий) элемент. И этот край не должен быть виден. То есть край не должен упираться в финишный элемент, а иметь люфт около 5 миллиметров. Тогда не будет короблений и лопух будет по горизонтали ездить как угодно.

Чтобы не промахнуться по размерам, всегда сначала делают шаблон – образец из комплектующих элементов сайдинга. Прикладывают к месту монтажа. Если все сходится, то делаете один комплект, устанавливаете его на место. Все хорошо, тогда продолжайте.

Элементарная ошибка непрофессионалов – сразу нарезать детали на весь дом. После чего они устанавливают первые детали. И часто убеждаются в том, что ошиблись. Выкидывают массу материала и покупают новый. Не делайте этого. “Семь раз отмерь, один раз отрежь”.

Пожалуй, третий вариант может быть и комбинированным, когда крыша из металлочерепицы и с наличием торцевой планки, а сочленение ее приходится дооформлять сайдингом. Фантазия приветствуется. В этом случае нижний край металлической торцевой планки должен на всем протяжении прилегать к верхнему краю винилового элемента сайдинга. Но не перехлестываться. Чтобы со стороны смотрелось благообразно и без щели.

Вот, вкратце о наиболее ходовых вариантах установки ветровых досок.

Поскольку не были даны исчерпывающие данные о том, какая у вас кровля. Так что многое из рассказанной информации может оказаться и лишним.

Другие вопросы по теме крыш:

Схема кровли старославянской избы

Задать вопрос Семенычу (автору материалов)

Монтаж ветровой планки: ее виды и характеристики

Завершающим этапом кровельных работ обычно считается монтаж доборных элементов. У них имеется две основные функции: защитная и декоративная. К ним относятся такие детали как различные примыкания, конек, уголки, переходники, ендовы, отливы, желоба и так далее. Среди одних из важнейших таких дополнений стоит выделить ветровые планки, которые также часто называют торцевыми, фронтовыми, завершающими, тем самым разъясняя предназначение данных элементов. Поэтому стоит знать, для чего нужна торцевая планка, что она из себя представляет и какие у нее есть особенности.

Функции торцевой планки

Зачем нужна торцевая планка? Ветровая планка на крышу является фасонным доборным элементом, который используют при возведении кровли. Это уголок, одна его крепёжная полка прикрепляется к обрешетке, другая выполняет защитную функцию для свеса крыши от ветра, попадания снега и влаги. Торцевая планка изготовляется из оцинкованной стали высокого качества с покрытием из полиэстера или пурала. Некоторыми производителями выпускаются фасонные элементы с применением каменной крошки. У данной части кровельного пирога есть следующие функции:

  • Защита от ветра . В ветреных районах боковые порывы ветра зачастую способны сорвать или деформировать кровельный материал. Постоянная ветровая нагрузка приводит к нарушению целостности незащищенных краев покрытий. Установка торцевой планки предотвращает порчу крыши и не дает воздуху задуваться под обрешетку.
  • Защита кровельного и фронтонного свеса от попадания влаги. Сверху крышу защищает кровля, но дождевая и талая вода иногда может проникать в стропильный каркас снизу. Из-за этого обрешетка и стропила намокают, что способствует потере полезных качеств даже обработанной антисептиком древесины. Ветровые доски на крышу не позволяют пропускать воду, сохраняя тем самым деревянные элементы конструкции от ускоренного износа.
  • Эстетическая . Правильно подобранные в тон к основному цвету кровли торцевые планки легко скрывают неряшливые края покрытия крыши, а также помогают оптимально ровно подшить свесы софитами либо сайдином.

Важно! В качестве торцевой планки для кровли иногда используют гнутый металлопрофиль, который заметно дешевле. Купить его можно практически в каждом магазине стройматериалов, но вот цветовая гамма и обычные размеры у таких изделий достаточно ограничены.

Виды и технические характеристики ветровых планок

Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

  • Карнизная (лобовая) планка . Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
  • Торцевая (фронтовая) планка . Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.
  • Коньковая планка . Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

Важно! Опытные кровельщики рекомендуют крепить узкую ветровую планку размером 4х6 см на плоских кровлях и в регионах с небольшой ветровой нагрузкой. Для скатных конструкций, независимо от уклона, больше подходит широкая ветровая планка.

Монтаж ветровой планки

Торцевую планку несложно установить собственноручно даже без особого опыта в строительных работах. Нужны для этого лишь кровельные саморезы с уплотнителями из резины, штук 6 на одну планку, герметик, шуруповерт и для подрезки ножовка по металлу. Особенности крепления элементов зависят непосредственно от места монтажа:

  • Установка фронтовой планки . К данной процедуре приступают в конце кровельных работ. Верхняя крепежная полка такой планки подбирается в зависимости от высоты волн и профиля покрытия. Крепится она через материал кровли сверху к торцовой доске и обрешетке каркаса с шагом около 40 см. Здесь лучше всего использовать кровельные саморезы с шайбой из полиуретана или резины.
  • Установка карнизной планки . Ветровая планка на карнизные свесы устанавливается до оборудования водостока и укладки кровельного покрытия. Шаг также составляет около 40 см, нахлест – 5-10 см. Во время монтажа гидроизоляционную пленку, укрывающую обрешетку, поднимают и кладут поверх планки. При правильно выполненной установке данная планка будет плотно прижиматься к внутренней части водосточного желоба, что предотвратит всяческое попадание влаги на стропила.
