Устройство для колки дров: как быстро и легко заготовить дрова для дачи

Содержание

как быстро и легко заготовить дрова для дачи

Кто хоть раз пробовал колоть дрова, знает, что работа эта тяжелая и довольно опасная. Острый колун так и норовит выскользнуть из рук, полено постоянно падает, спина начинает болеть уже через десять минут. Если у вас есть цель привести себя в хорошую физическую форму, поднакачать бицепсы и широчайшие спины – колка дров заменит абонемент в дорогой спортзал. Но что делать, если здоровье не позволяет испытывать такие нагрузки? Особенно проблема актуальна для пожилых людей. Есть выход: инструмент для колки дров с ножной педалью. Это простой и сравнительно недорогой механизм упростит задачу заготовки топлива и значительно облегчит весь процесс. Об этом – сейчас на странице HouseChief.ru.

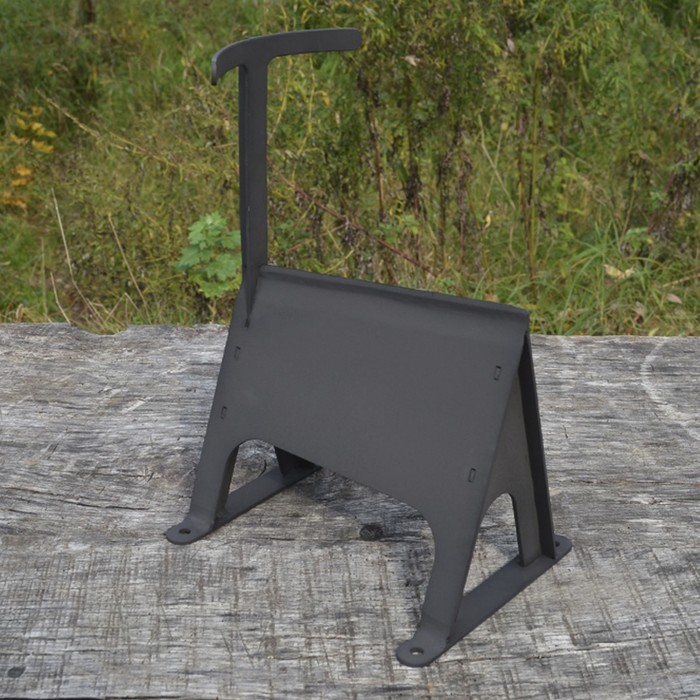

Колоть дрова с помощью простого и компактного механизма – одно удовольствие

Читайте в статье

  • 1 Виды дровоколов и их особенности
    • 1.1 Простейшие механические устройства для колки дров
    • 1.2 Колун для дров с электрическим приводом
    • 1. 3 Автономные бензиновые машины для колки дров
  • 2 Чем привлекательны устройства для колки дров с ножным приводом
  • 3 Где можно найти станки для колки дров и три самые популярные модели на рынке
    • 3.1 Дровокол Logmaster – самое популярное предложение
    • 3.2 Механический дровокол Yardworks
    • 3.3 Колун с ножным приводом Hech 6
  • 4 Как изготовить самодельный гидравлический дровокол: чертёж и мастер-класс
  • 5 Винтовой конусный дровокол домашнего производства

Виды дровоколов и их особенности

Все устройства для колки дров объединяет наличие колуна – острого лезвия, рассекающего полено, и механизма, приводящего колун в движение. А вот в зависимости от вида механизма приборы делятся на несколько подвидов: механические, электрические и бензиновые. Рассмотрим их подробнее:

Простейшие механические устройства для колки дров

Механические колуны можно условно разделить на два подвида:

  1. Пружинный – действует за счёт потенциальной энергии сжатой пружины. Имеет педаль или рычаг, работа с таким механизмом требует незначительных усилий.
  2. Редукторный – работает за счёт вращения механизма шестернёй, преобразовывает вращение в поступательное движение.

Ножи на механических дровоколах бывают обычными плоскими или крестообразной формы. Первые колют полено пополам, вторые – на 4 части.

Механические колуны обычно компактны, их легко хранить в сарае или мастерской

Нюанс в использовании только один – с их помощью вы сможете колоть только поленья небольшого диаметра.

Важно! Любой прибор с острым лезвием потенциально опасен. Не являются исключением и дровоколы, механические или электрические, бензиновые – все они требуют неукоснительного соблюдения техники безопасности.

Самое простое приспособление для раскалывания поленьев выглядит как небольшой круглый каркас с направленным вверх лезвием.

Полено в таком устройстве вставляется в металлическое кольцо, а сверху необходимо только ударить молотком или кувалдой

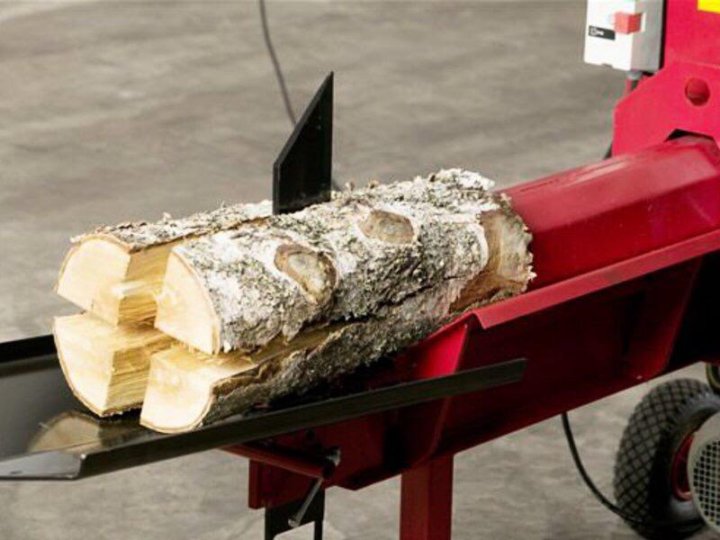

Колун для дров с электрическим приводом

Электродровоколы – это целые станки с горизонтальной или вертикальной загрузкой поленьев. Для подобного устройства придется выделить и оборудовать отдельное рабочее место. К нему нужно подвести розетку.

К такому станку должен быть удобный подход, такой, чтобы оператор не только мог свободно перемещаться, но и проносить поленья и колотые дрова

К сведению! Вертикальные дровоколы считаются менее безопасными, чем горизонтальные.

Использование электропривода делает такие механизмы сравнительно дешевыми в эксплуатации. В принципе, как собрать дровокол своими руками, вы сможете почерпнуть из видео инструкций. Достаточно иметь в запасе электропривод от вышедшей из строя бытовой техники.

Работающий от розетки механизм не производит выхлопных газов, не требует постоянного техобслуживания

Единственное, что следует учесть – дровокол нуждается в подключении к сети в 320 Вольт. Большинство моделей, которые вы встретите в продаже, требуют именно такого напряжения. Очень трудно найти электродровокол, работающий от стандартных 220 Вольт.

Автономные бензиновые машины для колки дров

Станки, работающие на дизеле или бензине, можно смело называть профессиональным оборудованием. Чаще всего их используют прямо на лесозаготовках.

Всю некондицию рубят на дрова прямо в процессе, на месте

Агрегаты эти шумные, мощные и высокопроизводительные. Они в считанные секунды рубят целые деревья. Такое устройство вряд ли пригодится на даче, уж слишком оно громоздкое и производит много выхлопа.

Чем привлекательны устройства для колки дров с ножным приводом

С одной стороны, колоть поленья с большим диаметром, проще – они не заваливаются в процессе и легче правильно попасть по ним топором. Но и усилий для такой работы нужно намного больше. Другое дело – небольшие чурки, которые вы сможете расщепить на несколько частей двумя-тремя нажатиями на педаль. Никаких лишних усилий, махов и нагибаний.

Колоть дрова с таким компактным станком вы можете на веранде дома, в саду или даже в комнате. Главное – найти ровную поверхность для установки колуна

С таким прибором вы сможете расщепить поленья диаметром до 25 сантиметров и длиной до полуметра. Не требуется большого усилия для нажатия на педаль, работать с мини станком может даже девушка. Мощная пружина обеспечит усилие почти в полторы тонны, так что ножной дровокол легко рубит даже плотные породы древесины.

Вес ножного устройства – около 10 килограмм.

Ножной колун легко складывается для хранения и изготовлен из качественной прочной стали, способной выдерживать большие нагрузки

Где можно найти станки для колки дров и три самые популярные модели на рынке

Дровокол – довольно специфический инструмент, который просто так не встретишь в магазине хозтоваров. Можно поискать подходящую модель в специализированных магазинах инструментов, но проще всего заказать устройство через интернет. Выбор дровоколов с ножным приводом не так велик, сейчас производители делают упор в основном на изделия с электроприводом. Но есть три модели, заслужившие хорошие рекомендации от пользователей:

Дровокол Logmaster – самое популярное предложение

Легкий, компактный и мощный – этот пружинный колун от Джеймса Клиффорда стоит около 110 евро. Весит от всего 9 с половиной килограмм, а обеспечивает усилие в 1200 кг.

Механический дровокол Yardworks

Этот механизм отличается самым скромным весом – всего 4.2 кг. При этом он уверенно колет поленья диаметров 25 см и длиной 47 см. Производится агрегат в США и купить такое приспособление для колки дров можно за 65 евро.

Колун с ножным приводом Hech 6

Простой, как и все предыдущие модели, Hech 6 оснащен мощными пружинами и педалью. Изготовлен из высокопрочной стали, компактно укладывается для хранения. Пользователи хвалят это устройство за безотказность и способность справляться даже с трудным в колке вязом.

Как изготовить самодельный гидравлический дровокол: чертёж и мастер-класс

Сделать приспособление для колки дров своими руками на пружинах может быть и легче, но перед домашним мастером неизбежно встает проблема: где найти достаточно мощные пружины для работы устройства? Как ни странно, гораздо проще использовать для этих целей гидравлику. Такой домашний станок играючи обеспечит загородный дом топливом на зиму всего за день. Скорость подачи полена на лезвие колуна – до 5 см/с. Так что за день вполне реально наколоть тонну-полторы дров.

Вот пример чертежа подобного инструмента:

Вы без труда найдете варианты дроваколок самоделок с гидравликой в видео с описанием процесса.

Совет! Не колите на дрова сырые поленья. Они потеряют в своей массе до 20 процентов и плохо колются.

После того, как вы нашли подходящий чертеж и фото гидравлического дровокола для изготовления своими руками, вам пригодится небольшая инструкция по его производству:

ИллюстрацияОписание действия
Для работы гидравлического колуна потребуется двигатель – бензиновый или электрический, на ваше усмотрение. Установите его на прочной стальной станине. Для мобильности можно оснастить станину колесами.
Двигатель соедините ременным приводом со шкивом. Автор этой модели использовал детали от автомобиля «Волга».
Бесперебойную работу станка обеспечит масляный насос. Можно использовать детали от авто или трактора.
Система управления – тоже от трактора.
Гидравлический пресс – важная часть конструкции. Используйте гидравлический домкрат или подходящую деталь от авто.
Как видите, колун работает достаточно эффективно. Скорость небольшая, но учитывая отсутствие физических усилий, вы сможете без труда за несколько минут наколоть дрова для бани.
Вся конструкция выглядит так. За счёт наличия колес и бензинового двигателя это устройство достаточно мобильно.

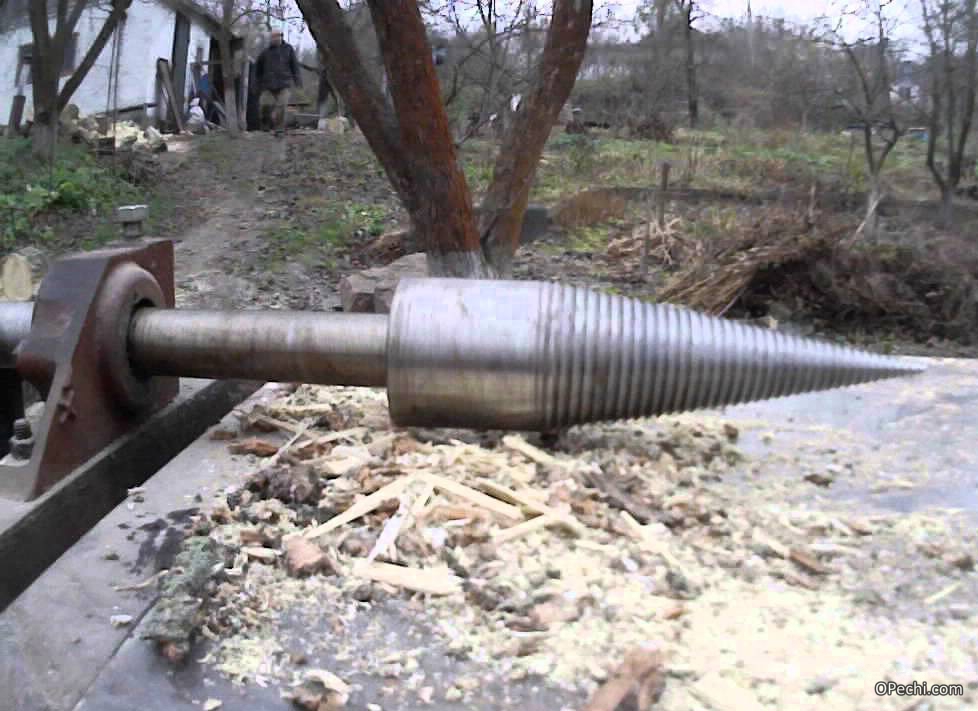

Винтовой конусный дровокол домашнего производства

Винтовой дровокол отличается формой расщепляющего элемента – это не традиционное лезвие, а конус.

Станки с таким устройством нельзя назвать высокопроизводительными, но зато они отличаются безопасной эксплуатацией, а это для домашнего использования очень важно

Кроме того, винтовой колун равнодушен к разного рода специфическим особенностям чурбака. Конус для дровокола ввинчивается в древесину и буквально разрывает её, вместе с сучками и всеми извилинами. Такой механизм не требует мощного мотора – достаточно 2-3 кВт.

Еще один плюс – практически не важен диаметр среза. Можно колоть чурки и 35-45 сантиметров в диаметре

Важный нюанс! В самодельном устройстве не нужно насаживать винтовой колун прямо на вал двигателя, он не выдержит нагрузки. Следует использовать демпфирующую передачу или муфту.

О других нюансах изготовления подобного устройства в этом видео материале о работе гидравлического винтового дровокола, сделанного своими руками:

Watch this video on YouTube

Конечно, это видео о работе винтового дровокола не раскрывает всех особенностей его изготовления, но вполне может быть взято за основу для собственной разработки.

Резюмируя вышесказанное, следует отметить, что вариантов облегчения процесса заготовки дров довольно много. Вы можете сделать простой механизм своими руками или купить агрегат заводского производства. Если у вас есть опыт в подобных приобретениях – поделитесь им в комментариях к этой статье!



изготовление своими руками, видео инструкция и виды дровоколов

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Разновидности приспособлений для колки дров

Все дровоколы можно разделить на два типа:

  1. Устройства для домашнего использования , которые применяются только для раскалывания дров.

  2. Профессиональные станки, с помощью которых можно обрабатывать целые бревна. Такие устройства, в отличие от домашних, более крупные, мощные и дорогие.

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

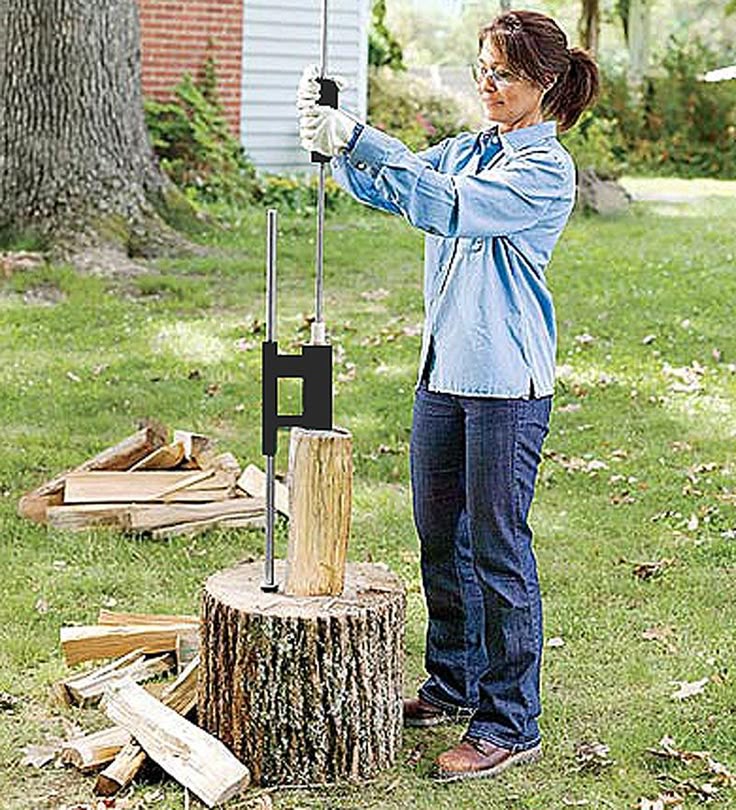

Механические дровоколы

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

  • рабочий поршень;
  • многолезвийный режущий инструмент;
  • направляющие, которые используются для обеспечения прямолинейного передвижения заготовки вдоль станины;
  • станина, на которую устанавливается режущий инструмент и по которой передвигается поршень.

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

  • блок ведущего вала;
  • электрический двигатель;
  • металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

  1. Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
  2. На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
  3. На вал насаживается малого диаметра шкиф.
  4. На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
  5. Собранный узел проверить на легкость вращения ручкой.
  6. Установить шкиф большого диаметра на второй конец вала.
  7. Надеть ремни и опять проверить легкость вращения.
  8. На выходной вал надеть винтовой корпус.
  9. К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

  • цепная или ременная передача должна быть оснащена защитным кожухом;
  • для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
  • нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
  • все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

  • Автор: Фёдор Ильич Артёмов
