Содержание
цена за штуку, характеристики, фото
Профили UA используются для формирования дверных проемов и для крепления тяжелого оборудования санузла. Профили UA могут монтироваться в помещении как несущие опоры (для крепления электрических бойлеров, лабораторных шкафов или классных досок). Изготовлен из высококачественной оцинкованной стальной ленты толщиной 2 мм с высокой стойкостью к коррозии методом холодного проката. В сочетании с крепежными уголками процесс монтажа дверного проема существенно облегчается и сокращается.
Условия доставки и возможные услуги:
- Распил материалаТовары с таким значком мы можем распилить, например для удобства транспортировки и подъёма на этаж, или для экономии на доставке.
- Доставка автомашиной грузоподъёмностью до 1.5тДля доставки данного материала используются автомашины «Тоннаж до 1. 5 т», т.к. использовать автомобиль меньшего объема не позволяют габариты товара.
- Подъём на пассажирском лифте не осуществляетсяДанный материал мы не сможем поднять на пассажирском лифте из-за его габаритных размеров.
Детали
Способ монтажа
- Усиленный профиль ПН 100х40 UA 3м имеет П-образную форму. Крепится к полу и потолку при помощи фиксирующего уголка для дверного профиля UA-100A 2 мм совместно с болтом, гайкой и шайбой М8. Инструкция по монтажу UA-профиля.
- Производится разметка помещения, отмечаются места установки профилей и места проёмов.
- Устанавливаются направляющие профили «ПН». Для более удобной работы, можно использовать двухстороннюю клейкую ленту.Закрепляем профили «ПН» анкерами по периметру перегородки. Максимально допустимый шаг анкеров 1м.
- Размечаем места установки стоечных профилей.
- Устанавливаем стоечные профили «ПС», а в местах проёмов профили «UA», которые всегда устанавливаются перфорированной стенкой внутрь дверного проёма.
- Закрепляем стоечные профили в профилях «ПН» с помощью саморезов, а профили «UA» дополнительно крепим к полу и потолку с помощью уголков «UA». Крепление уголков к полу производиться анкерами, а к профилю «UA», специальными болтами.
- Отмечаем верх дверного проёма и в этом уровне делаем перемычку из профиля «ПН», в него, при необходимости, ставим стойку из профиля «ПС». Крепим перемычку к профилю «UA» саморезами.
- С одной стороны перегородки устанавливаем ГКЛ, закрепляя их саморезами.
- При необходимости, внутри перегородки прокладываем провода скрытых коммуникаций, а после этого, устанавливаем ГКЛ на другую сторону перегородки.
- Для установки дверной коробки в проём, отмечаем места возможного крепления её саморезами, с учётом того, чтобы не попасть в отверстия профиля «UA». Вставляем дверную коробку и закрепляем её.»
Характеристики
Артикул
6627-340913
Тип товара
Профиль
Бренд
No name
Применение
Для перегородок
Тип профиля
Усиленный
Материал
Металл
Длина, мм
3000
Ширина, мм
100
Высота, мм
40
Толщина металла, мм
2
Эконом
Нет
Количество на поддоне
270 шт.
Количество штук в упаковке, шт
10
Страна-производитель
Россия
Вес, кг
8
Отзывы покупателей
Сначала показывать
Андрей
Москва 14 сентября 2021
Занимаюсь ремонтами квартир. Перегородки устанавливаю из газосиликатных блоков толщиной 100 мм. Данный профиль идеально подходит для горизонтального формирования дверных проемов. Даже проемов шириной 2 метра.Достоинства: Отличные несущие способностиНедостатки: Цена
Володя Воронов
Санкт-Петербург 07 мая 2021
занимаюсь капитальными ремонтами в старом фонде, в городе Санкт-Петербурге, где высота потолков, начинается от 3,2 метра, а не как в ущербных новостройках по 2,6м )) очень не хватает 4 метрового профиля, заведите его пожалуйста, хотя бы в рамках «бесконечной полки»
Санкт-ПетСанкт-Петербург, Купчино 05 ноября 2018
Я использую профиль не по назначению: для спуска инвалидного кресла-каталки с первого этажа. Достоинства: ПрочностьНедостатки: нет
Вопросы и ответы
Станьте первым, кто задал вопрос об этом товаре
Сертификаты
Фотографии покупателей
Вам могут понадобиться
- Аксессуары для металлокаркаса
- Болты
- Гайки
- Защита рук
- Инструмент для гипсокартона
- Комплектующие для шумоизоляции
- Ленты уплотнительные для профилей
- Мембраны
- Мешки, пакеты, коробки, стретч
- Ножницы
- Панели
- Плиты
- Укрывной материал
- Укрывные пленки
- Утепление каркасных конструкций и скатных кровель
- Шайбы
156615
Доставим
30/12 после 11:00
1056 шт
при заказе до 30/12 до 03:00
Привезем в партнерские пункты выдачи
31/12 после 10:00
230 шт
при заказе до 29/12 до 11:59
Смотреть на карте
Уголок фиксирующий для дверного профиля UA-100A 2 мм
Цена за шт
110 ₽
113 ₽
За баллы:
27,25
В корзину
631132
Доставим
Сегодня
278 упак
Привезем в строительные центры
Привезем в партнерские пункты выдачи
31/12 после 10:00
48 упак
при заказе до 29/12 до 11:59
Смотреть на карте
Комплект крепежа для профилей UA 100 Knauf
Цена за упак
992 ₽
1 022 ₽
За баллы:
247,75
В корзину
Похожие товары
106657
Доставим
Сегодня
2718 шт
Смотреть на карте
Профиль стоечный Knauf 100х50 мм 3 м 0,60 мм
Цена за шт
511 ₽
За баллы:
127,50
В корзину
Профиль усиленный UA 100х40 мм 3 м для дверных проемов 2 мм в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить профиль усиленный UA 100х40 мм 3 м для дверных проемов 2 мм в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар профиль усиленный UA 100х40 мм 3 м для дверных проемов 2 мм действительны в Санкт-Петербурге.
Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и
обработку персональных данных
в целях функционирования сайта, проведения ретаргетинга,
статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших
предпочтений и интересов.
классификация и название, назначение, видео и фото
- Типовые виды металлических профилей под гипсокартон
- Назначение и характеристики направляющего профиля (ПН)
- Функциональность стоечного профиля (ПС)
- Применение, размеры потолочного направляющего профиля (ПНП)
- Потолочный профиль (ПП)
- Дополнительные виды профилей
- Арочный профиль
- Усиленный профиль
- Для защиты наружных углов
- Монтаж профилей
Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.
Виды профилей, применяемых для создания каркаса под гипсокартон
Типовые виды металлических профилей под гипсокартон
Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.
Профиль стоечный для каркаса ГКЛ
Какие существуют профили для гипсокартона:
Название профиля без сокращений | Сокращенное название на Российском рынке | Сокращенное Европейское название |
Стоечный | ПС | CW |
Направляющий | ПН | UW |
Потолочный | ПП | CD |
Потолочный направляющий | ПНП | UD |
Какие основные профили для гипсокартона бывают?
Назначение и характеристики направляющего профиля (ПН)
Профиль направляющий, сокращенно ПН он же UW. Толщиной 0.55-0.8 мм. Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.
Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены
Размеры направляющего элемента для гипсокартона:
Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота ребра, мм. | Длина, м. |
UW (ПН)-2-50*40 | 0.5 | 50 | 40 | 3 |
UW (ПН)-4-75*45 | 0.5 | 75 | 45 | 3 |
UW (ПН)-6-100*40 | 0.6 | 100 | 40 | 4 |
В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.
В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.
Обозначения и размеры UD профиль
Функциональность стоечного профиля (ПС)
Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.
Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. |
CW (ПС) 50*50 | 0.4-0.6 | 50 | 50 | 2.6; 3; 4 |
CW (ПС) 65*50 | 65 | |||
CW (ПС) 75*50 | 75 | |||
CW (ПС) 100*50 | 100 |
Профиль стоечный применим для создания каркаса перегородки из гипсокартона
В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.
Размеры профилей CW
Применение, размеры потолочного направляющего профиля (ПНП)
Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.
Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ
Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

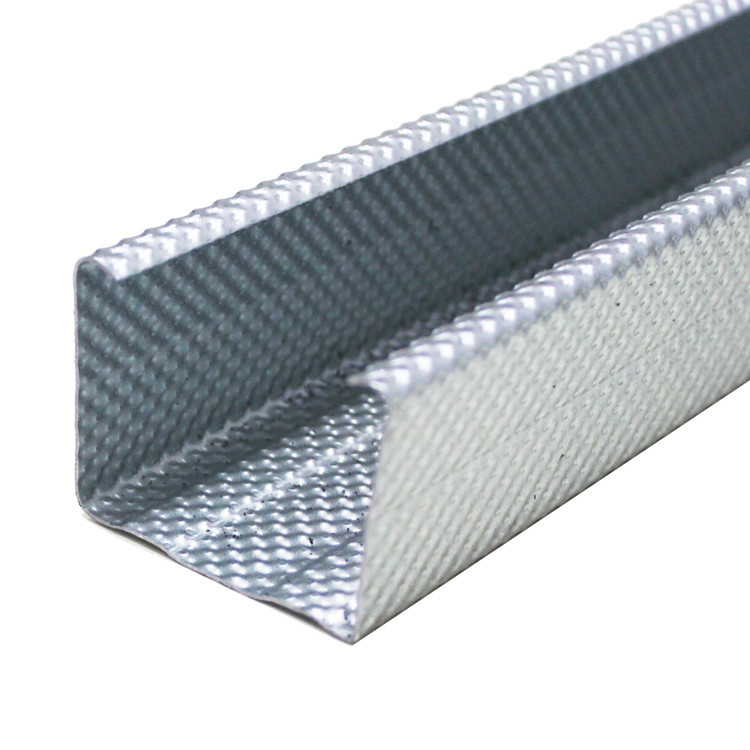

Потолочный профиль (ПП)
Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD. Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины. Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.
Потолочный профиль монтируется в каркас для подвесного потолка
Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина стандарт 3 метра на заказ 4 метра.
Дополнительные виды профилей
А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.
Арочный профиль
Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.
Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон
Заводы изготовители предлагают свои варианты изгибания профиля для арок на заказ, имеющего отличительные удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.
Размеры радиуса для изгиба:
Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. | Радиус загиба, мм. |
ПА(CD) – 60×27 KNAUF | 0/4-0/6 | 60 | 27 | 2.6; 3; 4 | 1000 |
ПА(CD) – 60×27 KNAUF (внутр.) | 27 | 500 |
Изогнутый профиль
Подробно, о других вариантах изготовления арок.

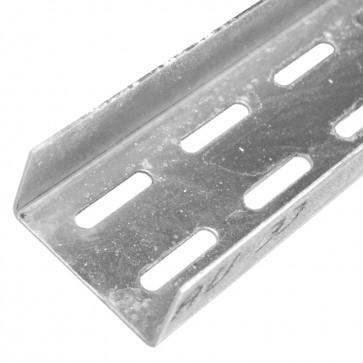

Усиленный профиль
Данный элемент обозначается UА. Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.
Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу
Размеры усиленного профиля под гипсокартон:
маркировка изделия | толщина изделия | спинка профиля, мм. | высота ребра, мм. | кол-во рядов просечек на спинке | стандартная длина профиля, м. |
UA–50-40-2 | 2.0 мм. | 50 | 40 | 1 шт. | 2.6; 3; 4 |
UA-75-40-2 | 75 | 2 шт. | |||
UA-100-40-2 | 100 | ||||
UA-125-40-2 | 125 | ||||
UA-150-40-2 | 150 |
Для защиты наружных углов
Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки. Имеет такие размеры:
Обозначение | Толщина, мм. | Ширина полочки, мм. | Материал изготовления | Длина профиля, мм. |
ПУ 20-20 | 0.22-0.25 | 20 | аллюминий | 3 |
ПУ 25-25 | 0. 4 | 25 | оцинкованная сталь | |
ПУ 30-30 | 0.4 | 30 | ||
0.5 | ||||
ПУ 35-35 | 0.5 | 35 |
Монтаж профилей
Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.
Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.
Схема крепления ГКЛ профилей
Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.
Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.
Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.
Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.
Подробно о быстром способе возведении перегородок в квартире.
Видео:
youtube.com/embed/BZLQZ_2Xw-Q?rel=0″ frameborder=»0″ allowfullscreen=»»>
Видео:
Видео:
Гипсовые металлические профили для перегородок
Перейти к содержимому
Предыдущая Следующая
Гипсовые металлические профили для перегородок
megaturk2022-07-06T13:20:33+03:00
Гипсовые металлические профили в основном используются в строительстве для создания перегородок настенные или подвесные потолочные системы. В этой статье мы объясним, что такое перегородка и какие металлические профили лучше всего подходят для ее применения. Однако, прежде чем манипулировать металлическими профилями, давайте заглянем в наш пост 9 по теме.0009 «Как установить гипсокартон» .
металлических профилей гипса для перегородки
Что стена перегородки?
Прежде всего, гипсовые металлические профили для перегородок учитываются, когда вы думаете о разделении комнаты или уменьшении ее в различных пространствах. Затем они используются и применяются для создания внутренней стены (поэтому мы говорим о перегородке). Таким образом, цель состоит в том, чтобы уменьшает шум и обеспечивает теплоизоляцию . Например, вы можете ознакомиться с некоторыми удивительными идеями перегородок, чтобы иметь представление о том, чего можно достичь, дав волю своему творчеству с гипсокартоном и металлическими профилями.
Где построить перегородку?
С другой стороны, профили из гипсокартона для перегородок можно использовать в следующих областях:
- Жилые дома
- Офисы / открытые пространства
- Гостиницы
- Торговые центры
- Кинотеатры и салоны театров
- Больницы
- Строительные площадки
Таким же образом, если вы строите внутреннюю стену для обеспечения теплоизоляции , мы предлагаем вам рассмотреть наши изоляционные материалы . После этого вам нужно будет выбрать подходящий гипсокартонный лист и красиво обработать поверхность с помощью шовного герметика. Например, здесь мы предлагаем вам универсальный готовый шовный герметик. Это идеальный продукт, который сочетает в себе превосходную производительность, более быстрое применение и повышение производительности.
Подводя итог, имейте в виду, что использование металлических профилей для перегородок только укрепляет профили, используемые на гипсокартоне или цементной плите. Самое главное, в любом случае они поддерживают потолок.
Гипсовые металлические профили, подходящие для перегородок
В отличие от системы подвесных потолков , мы используем разные типы профилей, когда речь идет о перегородках. Другими словами, мы обязательно прикручиваем металлические профили, которые используем, к гипсокартону. Это позволяет поддерживать и укреплять гипсокартон и систему подвесных потолков. С другой стороны, в зависимости от технических характеристик, которые у вас будут, размеры профилей будут варьироваться в соответствии с запросом клиента. Короче говоря, металлические профили, которые в основном используются для систем перегородок, следующие:
- Стена Стры C
- Трек Уолл U
- L Угловой профиль
- Перфорированный угол
- Угловой бусинок
- Acessories
Metal Prinewords All Sertiled All All All All All All All All All All All All All All All Frapiles. Стандарты EN . То есть, мы используем высококачественную оцинкованную сталь с маркой DX51D , и все наши профили имеют покрытие Z100 , минимум 100 г/м2 . В результате мы предлагаем выбор металлических профилей толщиной 0,40, 0,50 и 0,60 мм в соответствии с запросом клиента.
Советы по установке перегородок
Вы хотите знать, как установить гипсокартон на систему перегородок? Давайте посмотрим на это видео.
Наша компания
Как Board & Wall Co. , мы являемся поставщиком материалов для гипсокартона, базирующимся в Стамбуле, Турция. В настоящее время мы экспортируем в 30 стран Европы, Африки, Ближнего Востока и Карибского бассейна.
Основная наша продукция:
✔ гипсокартон / гипсокартон
✔ фиброцементная плита
✔ подвесной гипсокартон
✔ металлические каркасные профили для перегородок и потолков
✔ готовая смесь для заделки швов
✔ изоляционные рулоны и панели
✔ панели доступа и аксессуары
✔ смотровой люк
Для получения дополнительной информации см. наш каталог . Следите за нами в социальных сетях LinkedIn и Instagram , чтобы быть в курсе наших последних новостей.
Главная » Блог » Профили гипсовые металлические для перегородок
В начало
классификация и наименование, назначение, видео и фото
- Типовые виды металлических профилей для гипсокартона
- Назначение и характеристики направляющего профиля (ПН)
- Функциональный стоечный профиль (ПС)
- заявка, Размеры Потолочный направляющий профиль (ПНП)
- потолочный профиль (ПП)
- Дополнительные типы профилей
- арочный профиль
- усиленный профиль
- Для защиты внешних углов
- Монтажные профили
Различные гипсовые конструкции, созданные с использованием каркаса из металлических профилей. Они бывают различной формы, габаритов, назначения. Для определения нужного типа профиля следует разобраться с его назначением, размерами. Виды продукции для гипсокартона рассчитаны на его конкретное применение, поэтому стоит ознакомиться с каждым видом отдельно.
виды профилей, используемых для создания каркаса для гипсокартона
Типовые виды металлических профилей для гипсокартона
Монтаж каркасной основы из металлических профилей по своей конструкции несложный. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, потолком, ограждающими профилями. Чтобы исправить нужный профиль, следует пересмотреть его маркировку и размеры.
Профиль стоечный для стеллажа ГКЛ
Какие бывают профили для гипсокартона:
Наименование профиля без сокращений | Сокращенное наименование на российском рынке | Короткое европейское название |
для монтажа в стойку | ПС | КВ |
направляющая | Номер детали | ВАШ |
накладной | ПП | CD |
потолочная направляющая | ПНП | ВЫХОД |
Какие основные профили для гипсокартона бывают?
Назначение и характеристики профиля направляющего (ПН)
Руководство по профилю
, сокращенно PN или UW. толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также поражения его ржавчиной. По внешнему виду ПН выпускается в виде полос с буквой «П», которые используются при возведении металлического каркаса для фальшстен. Используется для быстрого возведения стен различной толщины. Направляющие служат основой в монтажном каркасе, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятать в стене коммуникации.
Профиль направляющий, применяется для каркаса для фальшстены из гипсокартона
Размеры направляющего элемента для гипсокартона:
Разметка изделий | Толщина, мм. | Ширина, мм. | Высота ребра, мм. | Длина, м. |
ВАШ (ПН)-2-50*40 | 0,5 | 50 | 40 | 3 |
ВАШ (ПН)-4-75*45 | 0,5 | 75 | 45 | 3 |
ВАШ (ПН)-6-100*40 | 0,6 | 100 | 40 | 4 |
В профиле производителем могут быть сделаны отверстия 8 мм. для крепления изделия к основанию (стене, потолку). крепеж, в основном, представляет собой дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.
Устройство перегородок, выравнивание первой гипсокартонной стены монтируется активной формой из металлического изделия по ранее сделанной разметке. Затем применяют СС (стоечные), а также дополнительные материалы, такие как подвесы, удлинители, крабы.
Обозначение и размеры профиля UD
Функциональность стоечного профиля (ПС)
Стойки под профиль стоячный, ПС кратко или другое обозначение европейского КВ. Этот вид металлических планок используется при производстве металлического каркаса для фальшстены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Несущая рамная конструкция фальшстены, металлический элемент вставляется в неподвижную НП. Что касается ширины PS и PN, то она имеет одинаковый размер. Перегородочный профиль для гипсокартона из оцинкованной стали.
маркировка продуктов | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. |
По часовой стрелке (ПС) 50*50 | 0,4-0,6 | 50 | 50 | 2,6; 3; 4 |
По часовой стрелке (ПС) 65*50 | 65 | |||
По часовой стрелке (ПС) 75*50 | 75 | |||
По часовой стрелке (ПС) 100*50 | 100 |
Профильная стойка применима для создания каркасных перегородок из гипсокартона
В зависимости от созданного дизайна приобретается нужный размер. Длина может быть от 3 до 4 м. Отличительной особенностью профиля является специальный паз для удобного монтажа гипсокартонных листов, а также их фиксации.
Размеры профилей CW
Применение
, Размеры профиля направляющего потолочного (ПНП)
Обозначается как ПН (НАРУЖНЫЙ) (расшифровка — профиль направляющий потолочный). П-образное сечение, с гладкими стенками. Используется как база-опора для стоек и перемычек. Крепится по периметру конструкции, на нее потом устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Используется при производстве металлической основы к потолку из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дополнительной вставки потолочного профиля и создает прочность всей конструкции под гипсокартоном.
Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ
Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28*27 – 0,4-0,6 мм., ширина 28 мм., высота – 27 мм., длина – 3 м.
Потолочный профиль (ПП)
Наиболее востребованным в каждом ремонте является потолочный профиль (ПП) или другое обозначение КД. Изделие используется при монтаже металлического каркаса для подвесных, фигурных, многоярусных потолков из гипсокартона. профиль вставляется, при монтаже, в направляющую и крепится к подвесам. Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. Профиль для потолка применим на специальных саморезах, называемых мастерами «жучками» – диаметр – 3,5–3,9.мм. Длина 9,5-11 мм.
Профиль потолочный монтируется в каркас для подвесного потолка
Размеры Профиль для гипсокартонного потолка: толщина 0,4-0,6мм., ширина — 60мм., высота 27мм., длина стандартная 3м, под заказ 4м.
Дополнительные виды профилей
И выпускаемые виды профилей для гипсокартона, используемые в строительстве по металлическому каркасу не так часто, и в значительной степени вытеснили собственно ручное производство.
арочный профиль 9№ 0021
Этот арочный профиль для гипсокартона предназначен для создания изогнутых арок и других элементов на потолке или на стене. В основу производства лег арочный профиль потолочного металлического элемента. подробно, о видах арочного профиля.
Арочный профиль подходит для создания каркасных арок из ГКЛ, а фасонные элементы для гипсокартона
Фабрика предлагает свои варианты гибочного профиля для арок на заказ, имеющие отличительные особенности в эксплуатации. Для этого обычный ПП (60х37) после гибки обозначается как ПА.
Размеры по радиусу изгиба:
маркировка изделий | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. | Радиус изгиба, мм. |
ПО (CD) – 60×27 КНАУФ | 0/4-0/6 | 60 | 27 | 2,6; 3; 4 | 1000 |
ПО (CD) – 60×27 КНАУФ (доп.) | 27 | 500 |
гнутый профиль
деталь, другие варианты изготовления арок.
усиленный профиль
Элемент обозначен UA. Продукт используется для укрепления основы для обрамления гипсокартона. Применим в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами утяжеления (повесить телевизор на поверхность перегородки), создании перегородок из гипсокартона дверных проемов, оконных.
Армированный профиль крепится к каркасному пространству, где предполагается подвешивание тяжелых предметов на гипсовой основе
Размеры усиленного профиля для гипсокартона:
маркировка изделий | толщина изделия | Задний профиль, мм. | Высота ребра, мм. | количество рядов тиснения на спинке | Стандартная длина профиля, м. |
UA 50-40-2 | 2,0 мм. | 50 | 40 | 1 шт. | 2,6; 3; 4 |
УА 75-40-2 | 75 | 2 шт. | |||
УА-100-40-2 | 100 | ||||
УА-125-40-2 | 125 | ||||
УА-150-40-2 | 150 |
Для защиты внешних углов
Маркировка PU. Данный вид ГКЛ предназначен для подрезки углов различных механических действий (удар) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности при помощи шпаклевки. Размеры:
обозначение | Толщина, мм. | Ширина полок, мм. | Материал | Длина профиля, мм. |
УЕ 20-20 | 0,22-0,25 | 20 | алюминий | 3 |
УЕ 25-25 | 0,4 | 25 | оцинкованная сталь | |
УЕ 30-30 | 0,4 | 30 | ||
0,5 | ||||
УЕ 35-35 | 0,5 | 35 |
Монтажные профили
Для создания металлического каркаса применять профили и комплектующие к ним, чтобы основа каркаса под гипсокартон была прочной и служила долгий срок службы.
Для резки оцинкованного профиля используются ножницы для резки металла. Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым ухудшается антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе – там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.
Схема крепления профилей ГКЛ
Направляющие профили крепятся к основанию (потолку, полу, стене) Только с помощью дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материала основы, сложности металлоконструкции. Крепления должны располагаться на расстоянии 25-30 см.
Подвесы для профилей крепятся вдоль профиля через каждые 40-60 см. минимальное расстояние берется в том случае, если планируется большая нагрузка на оштукатуренную поверхность. Кроме того, для усиления каркаса создаются усиления стоечных профилей, проходящих в условиях строительной площадки утяжеление.
