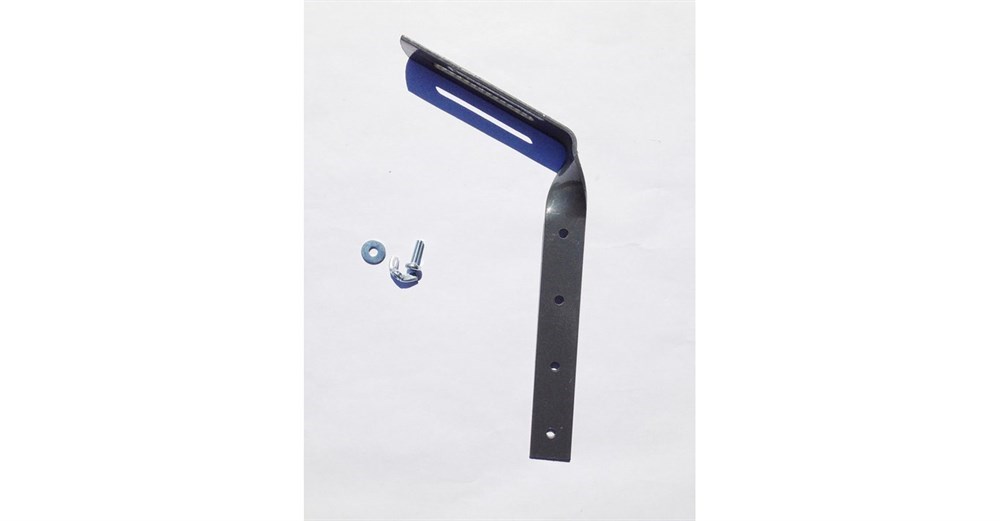

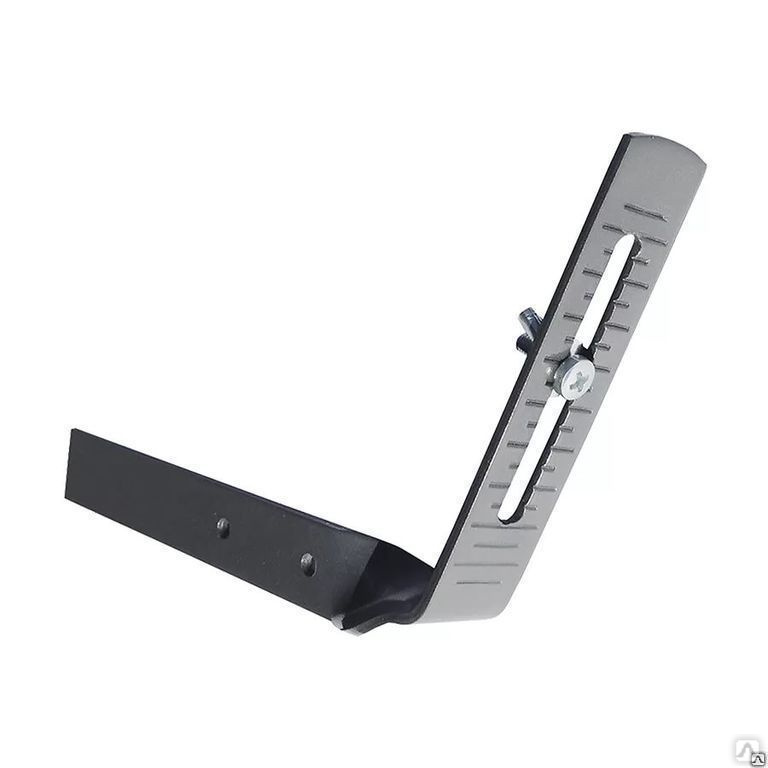

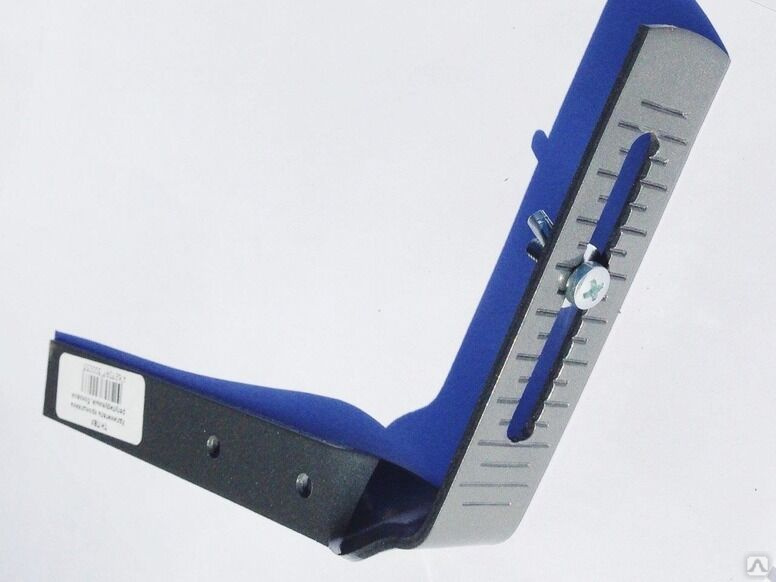

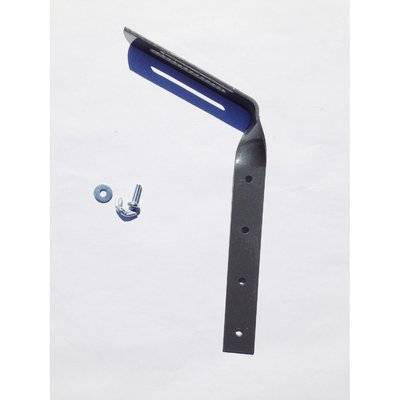

ТН ПВХ Удлинитель кронштейна регулируемый, боковой (металл)

Как монтировать

Презентация

Буклет

Сертификат соответствия

Гарантийный сертификат

Внимание! Цвет, характеристики и комплектация товаров, указанные на сайте, могут отличаться от реальных.

Код 28843

• Характеристики
• Описание

Характеристики

Технические характеристики

Описание

Вместе с тН ПВХ Удлинитель кронштейна регулируемый, боковой (металл) покупают:

143 ₽/шт

Узнать стоимость водостоков на свой дом за 10 шагов!

Исходя из Ваших ответов, мы сделаем для Вас расчет и отправим на Whatsapp по указанному номеру телефона или эл. почте!

Другая продукция 125/82 мм:

Код 34091

Пластиковый водосток Verat Технониколь 125/82 Черный RAL 9005

4363 ₽/комп

В корзинуКупить

Код 34094

ТН ПВХ желоб 3.0 м, Черный RAL 9005

456 ₽/шт

 600 ₽/шт

В корзинуКупить

Код 34095

ТН ПВХ заглушка желоба, Черный RAL 9005

72 ₽/шт

 95 ₽/шт

В корзинуКупить

Код 28844

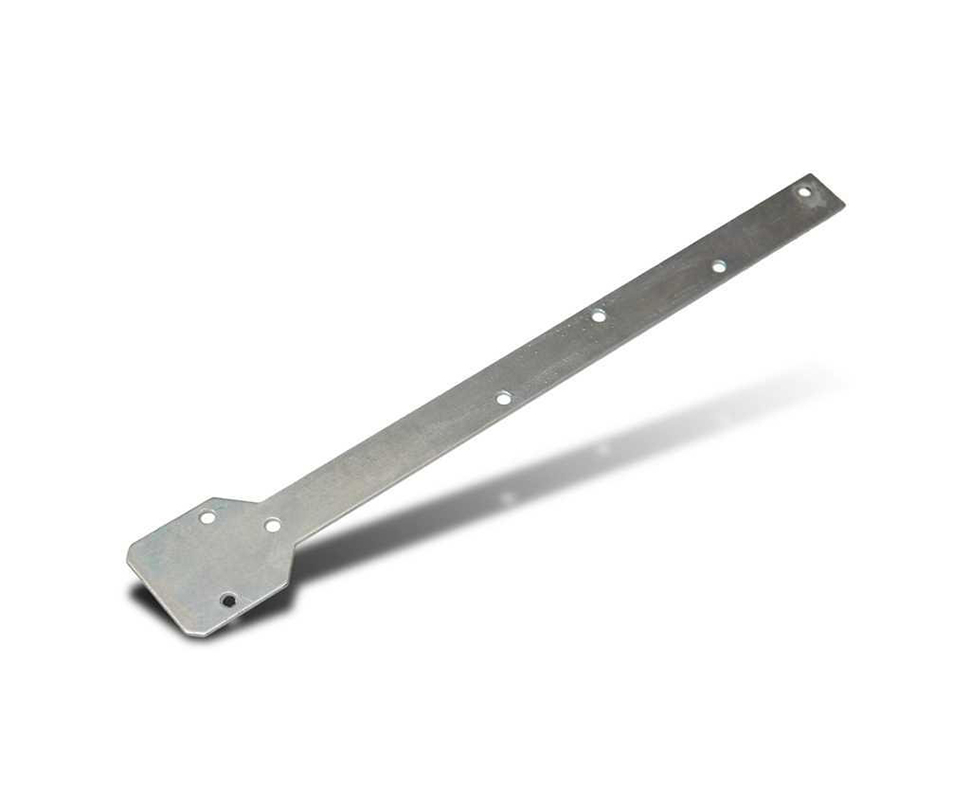

ТН ПВХ Удлинитель кронштейна регулируемый, прямой (металл)

135 ₽/шт

 169 ₽/шт

В корзинуКупить

Код 34092

ТН ПВХ воронка желоба, Черный RAL 9005

274 ₽/шт

 360 ₽/шт

В корзинуКупить

Код 34093

ТН ПВХ желоб 1. 5 м, Черный RAL 9005

251 ₽/шт

 330 ₽/шт

В корзинуКупить

Похожие товары:

Код 27090

ТН ПВХ Кронштейн желоба металлический, Темно-коричневый RAL 8019

177 ₽/шт

 233 ₽/шт

В корзинуКупить

Код 27067

ТН ПВХ Кронштейн желоба металлический, Серый RAL 7024

177 ₽/шт

 233 ₽/шт

В корзинуКупить

Код 26993

ТН ПВХ угол желоба 90°, Зеленый RAL 6005

236 ₽/шт

 310 ₽/шт

В корзинуКупить

Код 27010

ТН ПВХ Отвод для сбора воды, Коричневый RAL 8017

224 ₽/шт

 295 ₽/шт

В корзинуКупить

Код 26965

ТН ПВХ решетка желоба защитная (0,6 пог. м.), Белый RAL 9003

182 ₽/шт

 239 ₽/шт

В корзинуКупить

Код 26955

ТН ПВХ труба 1.5 м, Белый RAL 9003

277 ₽/шт

 364 ₽/шт

В корзинуКупить

Вы смотрели

ТН ПВХ Удлинитель кронштейна регулируемый, боковой (металл)

 179 ₽/шт
143 ₽/шт

Ключевой сервис: от замера до монтажа

Бесплатный выезд замерщика

Расчет Вашего заказа

Доставка и оплата

Монтаж

Обратите внимание на:

Код 26966

ТН ПВХ слив трубы, Белый RAL 9003

154 ₽/шт

 203 ₽/шт

В корзинуКупить

Код 27141

ТН ПВХ МАКСИ угол желоба 135°, Т-коричневый RAL 8019

Код 27116

ТН ПВХ МАКСИ угол желоба 90°, Белый RAL 9010

715 ₽/шт

 894 ₽/шт

В корзинуКупить

Код 27034

ТН ПВХ решетка желоба защитная (0,6 пог. м.), Красный RAL 8004*

202 ₽/шт

 266 ₽/шт

В корзинуКупить

Код 34113

ТН ПВХ хомут трубы, Черный RAL 9005

76 ₽/шт

 89 ₽/шт

В корзинуКупить

Код 27089

ТН Хомут трубы металлический L=140, Темно-коричневый RAL 8019

274 ₽/шт

 361 ₽/шт

В корзинуКупить

Новинки каталога:

Код 16172

Софит Docke серия Premium T4 без перфорации 3000 мм Каштан

468 ₽/шт

 709 ₽/шт

В корзинуКупить

Код 8465

Металлический парапет на забор Вид-2 1250×320 мм Полиэстер

570 ₽/шт

В корзинуКупить

Код 19399

Панель двойной стоячий фальц 0,5 мм GreenCoat Crown BT RR 750 (Терракотовый)

Код 15006

Кровельный мостик ORIMA KS6 для композитной черепицы 2,97 м винно-красный

Код 19025

Фартук капельник над желобом S14 SV20 Полиэстер (Россия) коричневый (RAL 8017)

387 ₽/шт

 430 ₽/шт

В корзинуКупить

Код 9703

Затемняющая штора «Сиеста» Velux DKL 78×140

24565 ₽/шт

В корзинуКупить

Получить консультацию или сделать заказ

г. Москва, 41 км МКАД, Калужского шоссе, дом 4с3, павильон А27/4 (рядом с магазином Hoff)

Построить маршрут в Яндекс.Навигаторе

+7 (499) 705-85-85
+7 (495) 762-70-99

Отдел продаж:

Пн-Пт с 09:00-18:00
Сб-Вс выходной

Доставка и самовывоз заказов возможны в выходные дни (сб-вс), если заказ оформлен с 9:00 до 18:00 в будние дни (пн-пт).

Позвонить

+7 (499) 705-85-85
+7 (495) 762-70-99

Написать в WhatsAPP

Написать в Telegram

Заказать обратный звонок

Инструкция по монтажу пластиковых водосточных систем ТЕХНОНИКОЛЬ

пластик

металл

распечатать

скачать .pdf

Монтаж пластиковой водосточной системы

1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
2. Вода с капельника должна попадать в центральную треть желоба.
3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка

1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Водоприёмная воронка

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Кронштейн пластиковый

Пластиковый кронштейн к лобовой доске

Кронштейн пластиковый

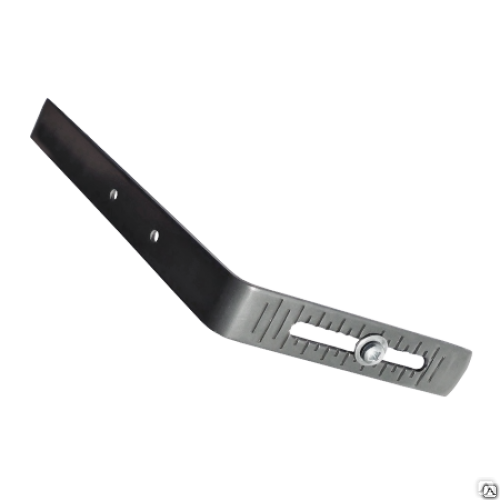

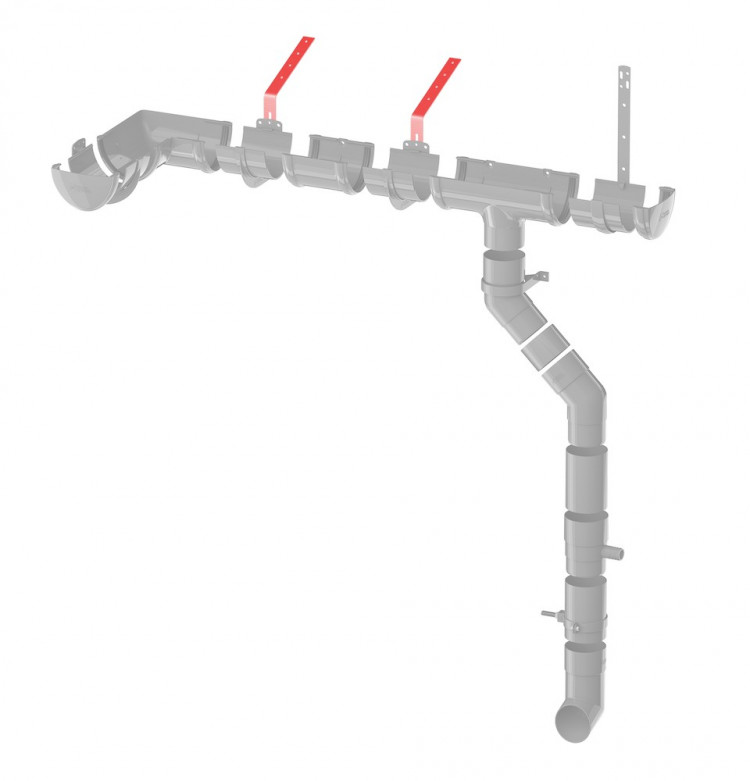

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

Кронштейн пластиковый

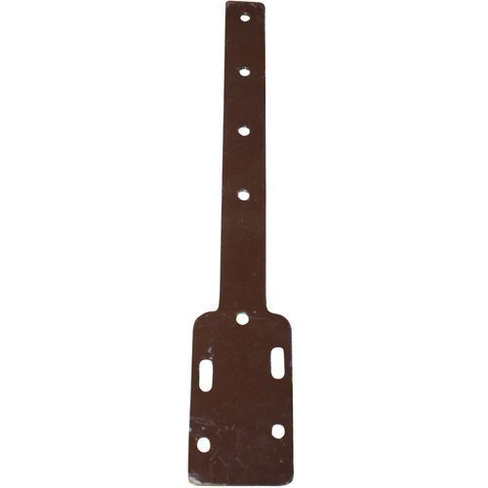

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов

Водоприёмная воронка

Водосточный желоб

3.1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Водосточный желоб

Кронштейн пластиковый

3. 2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

Соединитель желоба

Водосточный желоб

3.3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба

Угол универсальный 90°

4.1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

Заглушка желоба

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

Защитная решетка

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб

Колено трубы 135°

Водосточная труба

5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

Хомут крепления трубы

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

Соединительная муфта

С помощью соединительной муфты

Хомут крепления трубы

5. 3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

Хомут универсальный

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

• Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
• Навинтите хомуты на крепления.
• Затяните хомуты на трубе, не сдавливая слишком сильно.

5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

Водосточный слив

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Пристенный поворотный отлив

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.
