Что такое SIP-панели?

SIP-панель (Structural insulated Panel, Структурно-Изоляционная Панель) – многослойный строительный материал из пары древесных плит с утеплителем внутри. Внешние слои этого “сэндвича” выполняются из влагостойких ОСП (OSB), которые обеспечивают ему нужную жесткость. Это позволяет из таких панелей возводить дома в несколько этажей, не усиливая их дополнительными несущими конструкциями.

Схема устройства SIP-панели

Самостоятельно сделать подобную плиту с должными характеристиками невозможно. Изготовленные своими руками не по стандартам SIP-панели можно использовать исключительно для обшивки надежного каркаса. Применять их в качестве конструкционного материала для стен дома нельзя.

После склейки ориентированно-стружечных плит и утеплителя готовую СИП-панель отправляют на стройку либо сразу на фабрике раскраивают под нужные размеры. Во втором случае строители получают набор деталей, из которых надо просто собрать дом как конструктор.

Схема устройства несущих стен из СИП-панелей

Главное достоинство этого материала – это высокие характеристики теплоизоляции. При пенополистирольном слое в 100 мм сопротивление теплопередачи у них выше, чем у кирпичных стен толщиной 2 м. Чтобы достичь подобных показателей, пенобетонные или бревенчатые дома должны иметь внешние стеновые конструкции в 50–60 см.

Возвести коттедж из дерева или кирпича с аналогичными параметрами теплоэффективности возможно. Но у домов из СИП-панелей в таком сравнении есть еще одно преимущество. Их строительство обойдется попросту дешевле. Если конечно не нарваться на излишне предприимчивых строителей с завышенными расценками на панели. Эти за любой дом запросят так будто он золотой. А сами материал при этом закупят дешевый и некачественный.

Плюсы и минусы СИП-панелей

Среди достоинств дома из панелей упоминания стоят:

• Малый вес – квадратный метр структурной плиты с пенополистиролом в качестве утеплителя весит меньше 20-ти кг;

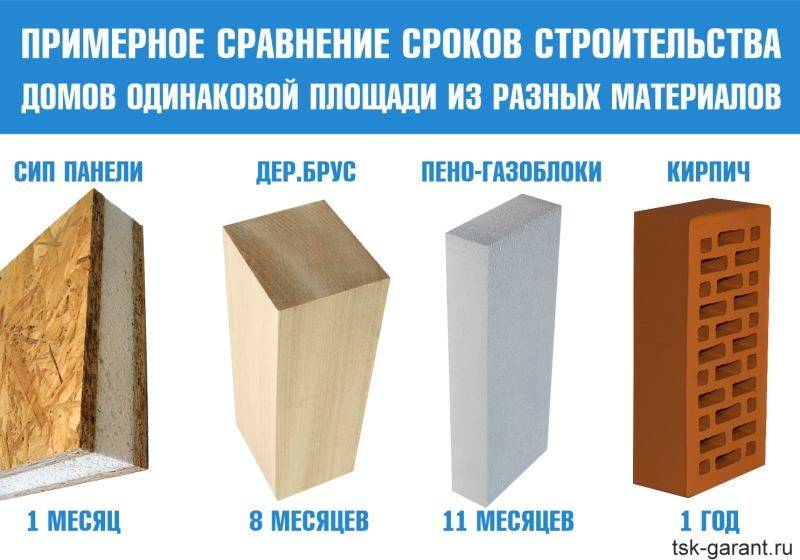

• Минимальные сроки строительства – дом с мансардой возводится всего за 20–25 дней, уже через три недели можно будет делать на его фоне фото для выставления в соцсетях;

• Высокая теплоэффективность – плиты стандартной толщины в 17 см достаточно для возведения теплого коттеджа в подавляющем большинстве российских регионов;

• Повышенная шумоизоляция стен – все используемые при изготовлении стройматериала утеплители отлично препятствуют проникновению в дом уличных звуков;

• Отсутствие нерабочих сезонов – коттеджи из СИП-панелей можно строить в течение всего года;

• Предельная простота сборки здания – купленную плиту надо лишь раскроить на нужные детали, а для их монтажа достаточно будет пары человек.

Она достаточно прочная

Сделанные по всем нормам технологии панелей устойчивы к плесени и грибку, а также выдерживают значительные поперечные и продольные нагрузки. Для усиления им в торцы вкладывается обычный либо клееный брус.

Среди недостатков у SIP-панели числятся:

• Вредность в плане экологии – клеящие составы в ОСП и пластик в утеплителе назвать экологически безвредными сложно;

• Горючесть – несмотря на антипиренные пропитки дом из этого стройматериала полностью обезопасить от огня не получится.

Самый большой минус дома из СИП-панелей, как и любого другого деревянного, — это подверженность горению

Претензии по поводу поселения грызунов в стенах из СИП во многом надуманы. Крысы в частном доме прогрызть могут даже бетонные стены. Утеплитель и плиты из древесной стружки им не помеха. Но вот селиться внутри панели они точно не будут. В пенополистироле есть специальные добавки, которые для них смертельны.

С пожароопасностью такого строения спорить сложно. Но дом из бревна или профилированного бруса с этой точки зрения тоже назвать полностью безопасным нельзя. Везде, где в качестве стройматериала используется древесина, ее надо обрабатывать антипиренами. Только так можно снизить риски возникновения пожара.

Отзывы владельцев домов из панелей

По отзывам хозяев, дом получается теплым и комфортным. Единственная проблема для жильцов – это вентиляция. Подобные коттеджи напоминают термос с герметичными стенками. Вентиляционную систему в них проектировать зачастую приходится принудительную. Естественного притока воздуха не хватает. Стены из SIP его в дом просто не пропускают от слова «совсем».

Положительные отзывы

• В 4 раза прочнее деревянно-каркасных; в 2 раза теплее домов из дерева; в 5 раз быстрее в строительстве, чем дома из кирпича и газопенобетона; имеют увеличенную на 12 % полезную площадь при одинаковом пятне застройки; в отличие от каркасных домов не имеют «мостиков холода»; в отличие от газопенобетонных, деревянных и кирпичных домов не дают усадки; в отличие от каркасных и газопенобетонных домов не содержат летучих элементов; не подвержены гниению, поражению насекомыми и значительно меньше каркасных домов поражению грызунами; абсолютно безопасны для человека и окружающей среды легки в отделке, т. к. имеют идеально ровные поверхности стен и углы. © ССергей, forumhouse.ru.

• Построил каркасный дом с отцом и друзьями за три месяца , третий год стоит, полет нормальный. © Revolt, forum.onliner.by.

• И я буду сам строить из сип-панелей на курьих ножках (сваях) — строится быстро. а время — деньги. Построй дом из силиката,а потом облепи его пенопластом.чтобы тепло было)) испарений нет? + в фундамент полстоимости дома влить. Только сип. главное приточку и вытяжку грамотно продумать. из чего еще можно построить дом в 120кв за 25-30 тыс? © LANTAN, forum.onliner.by.

• Строю сип панельные дома с 2010 года в основном в подмасковье, общаюсь с бывшими заказчиками все очень довольны дома теплые, быстро собираются, стены идеально ровные(отделывать любота), за эти годы навозил себе плит и за зиму пока дома собрал себе дом и накрыл. коменты типа развалится пишет тот кто строил из блоков и вбухал кучу бабла времени и нервов. стройте не сомневайтесь быстро недорого тепло надежно. © sanik1975, forum.onliner.by.

• Не знаю, насколько ЭКО-логично все это, но вполне логично, что те, у кого нет такого дома, настаивают, что такие дома плохи, а те, у кого есть такой — дом — что они хороши. У меня есть! Поэтому я остановлюсь на том, что прежде, чем разрешить эти технологии (особенно за границей) настоящие специалисты этого дела оценили риски. Вообще я стараюсь поменьше думать, как много вредного в нашей повседневной жизни — что мы едим, чем дышим, во что одеваемся, чем пользуемся…. А еще сколько теряем здоровья, конфликтуя (в том числе вируально)
  С нетерпением жду тепла и схода снега на даче, чтобы приступить к отделке нашего такого аккуратненького домика, который ждет, когда мы среди лавины забот выделим ему время…© Лесная дача, dacha.wcb.ru.

• Согласен, это современная технология, начинали свою деятельность с домов из рубленного бревна, со временем поняли, люди хотят что-то экономичное, быстровозводимое и теплое. Построил один раз и забыл. Никакой конопатки не надо. Есть действительно один минус из сип панелей, плохая шумоизоляция. Но это решается листами гипсокартона при внутренней отделке. © alexandermos77, dacha.wcb.ru.

Отрицательные отзывы

• Теперь вы будете знать, что действительно останется от вашего SIP дома в случае пожара. Ничего! На тушение SIP дома, потребовалось 5 машин пожарной службы и 2 машины на утро следующего дня. © ВладимирБаринов, forumhouse.ru.

  Был построен дом 8,5 м х 9,5 м в 2 полных этажа

  Дом подожгли детишки

  Всё сгорело полностью

• Дома, построенные по этим технологиям стоят 10-20-30 лет, но к сожалению, не здесь, а за рубежом. Наша консервативность в строительстве пока мешает новым технологиям, хотя в других
  сферах мы новые технологии принимаем. © fabhouse, forumhouse.ru.

• 1. никому не известный уровень неээкологичности. Одни хвалят другие пугают. Стены желательно полностью изолировать от жилого помещения пленкой или гкл или чем то подобным, нейтральным для человека и не пропускающим воздух (это мое мнение а не знание), на пол — стяжка, подвесной потолок и вроде изолировали

  2. звукоизоляция

  3. при пожаре лучше не тушить (если тушим не дышать), это так на минуточку почти всех домов касается кроме средневековых замков

  4. дом не «дышит», нужна система вентиляции или проветривание

  5. Камин можно поставить, но топить скорее всего придется аккуратно. Дом сразу нагреется до высокой температуры, жарко будет, придется окнами регулировать. © a5501040, dacha.wcb.ru.

• Тут передача по телевизИру была про дома из СИП-панелей. Купленные люди Владельцы очень лестно отзывались о своих приобретениях. Через фразу, слышно словосочетание ЭКО-дом.
  Никто не скажет, почему конструкцию из смолы и фенолов, называют ЭКО-дома? © Маэстро, dacha.wcb.ru.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

1. Пенополистирол.

2. Пенополиуретан.

3. Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

Таблица размеров панелей

Таблица характеристик панелей

Характеристика	Значение	Комментарий
Прочность	1,5 кгс/см² — 1,8 кгс/см²	SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес	25 кг/м³ /35 кг/м³ / 50 кг/м³	Вспененный полистирол
Теплопроводность	пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)	—
Нарушение геометрии	Нет	Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням	Нет	В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка	Отсутствует	Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение	ПСБ 0,5%-2,1% OSB3%-12%	За 24 часа
Огнестойкость	III степень огнестойкости	Сдерживания огня в течение 1 часа
Звукопоглощение	44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.	На примере полистирола весом 25 кг/м³
Максимальная этажность строения	2 этажа + мансарда	—

Фото домов из панелей SIP

Выбирая данный стройматериал, основное внимание необходимо уделить качеству склейки ОСП с утеплителем. У сделанных недобросовестным производителем панелей клей может быть нанесен неравномерно. А это прямой путь к расслоению SIP-плиты.

В собранных из СИП-панелей домах самые низкие счета за отопление. Они выигрывают у многих конкурентов и по цене за квадрат. В сравнении с кирпичным или деревянным аналогом экономия составляет около 20–30-ти процентов.

Такие дома позволяют использование необычной архитектуры

Отделка дома никогда не выдаст, что дом из SIP

Дома из панелей популярны за рубежом, особенно в Канаде

Из этого материала можно строить даже такие огромные дома

Ещё пример большого дома из СИП-панелей

Дом был построен из SIP

Ещё один вариант с отделкой клинкером

Загородный одноэтажный дом

Дом в США

Дом из SIP на побережье

Аккуратный дачный домик

Панели необязательно отделывать сразу, зиму они простоят без проблем

Отделка дома может быть абсолютно любая

Дом из СИП-панелей можно облицевать кирпичом

Можно отделывать деревом

Можно оштукатурить

Дома из такого материала прекрасно удерживают тепло

Симпатичный домик из SIP

Ещё один красивый вариант SIP

Ровные стены панелей идеальны для отделки

Читайте также про другие материалы для стен:

Смотрите также видео о быстром строительстве дома из СИП-панелей:

Читайте про другие материалы для дома:

Дома из СИП-панелей внутри – Варианты внутренней отделки СИП-домов

Активное строительство домов из СИП-панелей ведется уже несколько лет, но многие до сих пор задумываются о том, как будут выглядеть такие постройки внутри и снаружи. Потенциальных владельцев волнует вопрос о том, какие материалы можно использовать и каких преимуществ можно добиться, выбирая каркасное домостроение.

Фото СИП-домов внутри

Первое, что стоит отметить – привлекательный внешний вид дома из СИП-панелей внутри, даже при отсутствии отделки. Заводские панели представляют собой плотные листы из древесины, которые имеют необычную фактуру и натуральный цвет. Поэтому их легко вписать в минималистичный или скандинавский интерьер. Достаточно дополнить пространство такими же натуральными цветами и небольшими акцентами.

Стоит отметить два недостатка, которые могут повлиять на выбор такого способа отделки:

1. Инженерные коммуникации можно размещать только поверх панелей. Поэтому такой формат подойдет далеко не для всех помещений. К тому же безопасность открытой проводки и кабелей гораздо ниже.
2. Невозможность сделать дополнительную теплоизоляцию. Это не будет существенным недостатком, если владельцы планируют использовать дом только в теплое время года или живут в климате, где нет сильных морозов.

Преимущества открытых панелей – это возможность сэкономить на покупке отделочных материалов и более короткие сроки ремонта. Интересно, что некоторые владельцы домов из других материалов, используют СИП-листы для отделки. Чтобы сохранить материал в первоначальном виде и придать ему дополнительный лоск, используется лак или морилка.

Рассматривая фото дома из СИП-панелей внутри, стоит учитывать также выбор окон и дверей. Для тех, кто планирует придерживаться натуральности в отделке, ремонте и интерьере, стоит отдавать предпочтение темным оттенкам, которые будут выглядеть более гармонично.

Если при дальнейшей отделке планируется полностью закрыть СИП-панели, как внутри, так и снаружи здания, то можно смело выбирать традиционные пластиковые окна белого цвета.

На фото СИП-домов внутри можно отметить, что они создают контраст с основным материалом, но после проведения ремонтных работ, он будет не так заметен.

Особенности отделки дома из СИП-панелей

Для владельцев, которые решили не оставлять открытыми стенами, а выполнить отделку дома из СИП-панелей, важно учесть, что перед этим потребуется подготовить поверхности стен, пола и потолка.

• Перед началом отделочных работ необходимо выполнить прокладку инженерных коммуникаций согласно требованиям безопасности.
• На следующем этапе используются листы гипсокартона для обшивки стен. Они создают дополнительную защиту материала при отделке СИП-домов внутри, а также площадку для выполнения дальнейших декоративных работ. При выборе материала для отделки ванной или туалета, стоит отдать предпочтение влагостойкому гипсокартону. Его также можно использовать и для отделки котельной.

• Для отделки потолка и подготовки его к дальнейшим ремонтным работам также используются листы гипсокартона. Они необходимы даже в том случае, даже если планируется установка натяжного потолка.
• Пол дома из СИП-панелей не потребует проводить дополнительные действия по черновой отделке. Здесь достаточно использовать подложку, на которую можно осуществить укладку любых декоративных материалов.

Учитывая все особенности домов из СИП-панелей для постоянного проживания, можно обеспечить долговечность выполняемого ремонта.

Внутренняя отделка СИП-домов

После выполнения основных черновых и подготовительных работ отделка домов из СИП-панелей внутри может быть реализована с использованием различных материалов. Для стен чаще всего используется:

• Окрашивание. Для него подойдут краски на водной основе, которые наиболее безопасны для использования в жилых помещениях. Их можно наносить после слоя грунтовки, позволяющей выровнять поверхность. Чтобы использовать фактуру СИП-панелей, можно выполнять покраску прямо поверх основного строительного материала.

• Оклейка обоями. Она также проводится уже после обшивки стен панелями гипсокартона.
• Обшивка стен панелями из искусственных или натуральных материалов. Размещать обшивку можно прямо поверх СИП-панелей. В этом случае дополнительной установки гипсокартона не потребуется.
• Декоративная штукатурка или шпаклевка, наносимые поверх слоя гипсокартона.

В выборе материалов для напольного покрытия у владельцев СИП-домов нет никаких ограничений. Это может быть паркет, ламинат, пробковая доска, плитка и другие виды изделий, которые зависят от типа помещения.

Владельцы СИП-домов имеют большую свободу в выборе вариантов отделки, а также дополнительный бонус – возможность использования фактуры панелей в качестве декоративного элемента. Кстати, вы всегда сможете ознакомиться с реальным объектом, воспользовавшись виртуальным туром по СИП-дому на нашем сайте.

Профессиональная отделка домов

Компания «СитиСип» предлагает услуги не только по строительству домов из СИП-панелей, но и их отделке. Наша команда разработает проект или поможет подобрать вариант из имеющихся.

Далее вы сможете заказать непосредственно возведение объекта или также воспользоваться услугами по проведению внутренних и внешних отделочных работ. Мы выполним их с учетом особенностей СИП-панелей, чтобы обеспечить долговечность постройки и ремонта.

жилых SIP-проектов | Structural Insulated Panel Association

Структурно-изолированные панели (SIP) подходят для всех типов домов, от роскошных с видом на океан до недорогих многоквартирных и энергоэффективных ADU. Просмотрите эти примеры SIP для жилых помещений, используя поля поиска справа для конкретных типов и местоположений.

К большинству индивидуальных проектов относятся следующие:

• Фотографии экстерьера и интерьера
• Название производителя СИП, проектировщика и строителя
• Измерения производительности, такие как рейтинг HERS и результаты испытаний дверцы вентилятора

Просмотрите эти справочники, демонстрирующие конструкции SIP, построенные в 2022 году и получившие награды Building Excellence Awards.

• Look Book 2023 Дома SIP площадью более 3000 кв. футов
• Look Book 2023 Дома SIP площадью менее 3000 кв. футов
• Look Book 2023 Дома SIP площадью менее 900 кв. футов Ремонт, Многоквартирный, Доступный

Жилые SIP-проекты Победители

3 Sisters High Performance SIP House
Fort Worth, TX
SIP были включены в дизайн проекта с самого начала, так как владельцы хотели высоких характеристик, полученных от SIP (чрезвычайная воздухонепроницаемость, отличная изоляция и невероятная прочность с его снижение страховых взносов собственников жилья). Установка прошла быстро, а стены и крыша из SIP создали чрезвычайно плотную оболочку дома, что в конечном итоге привело к получению 9 баллов по шкале HERS.

Affordable SIP Apartments
Grand Junction, CO

Affordable SIP House
Oakland Park, FL
Дата завершения: 30.11.2017

British Columbia SIP Passive House
Vancouver, BC 9 0030 Семейный жилой проект с пассивным домом Канада Сертификация предназначена для получения солнечного света через окна. В проекте есть тепловой насос с горячей водой, и он готов к солнечной энергии.

Современный семейный дом CalGreen SIP
Los Gatos, CA
Этот проект был чрезвычайно сложным из-за множества наклонов стен. Вряд ли на одной из стен было 90-градусный ангел. Из-за этих углов построить дом обычным способом было бы довольно дорого; тем не менее, SIP сэкономили много времени на рабочей силе и материалах, поскольку каждый угол был прорисован на заводских чертежах и изготовлен. Использование одного из лучших SIP-инженеров в бизнесе значительно помогло снизить стоимость проекта.

Craftsman SIP Passive Cottage
Port Townsend, WA
Расположенный на 5 акрах лесистой местности в предгорьях Олимпийских гор штата Вашингтон, этот современный коттедж в стиле ремесленного производства на вершине холма спроектирован и настроен таким образом, чтобы максимально использовать естественное освещение и кубические метры для создания ощущение простора в крошечном энергоэффективном корпусе.

Dunn SIP House
Sauk Centre, Миннесота
При строительстве дома из SIP образуется значительно меньше строительных отходов по сравнению со строительством дома с использованием обычного каркаса, тем более, что все оконные и дверные проемы были предварительно вырезаны на заводе. Это оставило только незначительные отделочные работы, требующие завершения на месте. Строительство с использованием SIP увеличило наши материальные затраты по сравнению с обычным каркасом. Тем не менее, мы окупили значительную часть этих затрат за счет снижения затрат на рабочую силу. Внешний вид нашего дома был полностью оформлен в 19календарные дни. Это было значительно быстрее, чем если бы мы использовали обычное кадрирование. Наконец, из-за чрезвычайно плотной оболочки, которую SIP дают нашему дому, мы получаем очень низкие счета за отопление и охлаждение. По мере роста расходов на коммунальные услуги мы сэкономим тысячи долларов на ежемесячных счетах за коммунальные услуги в течение всего срока эксплуатации нашего дома благодаря нашим SIP-панелям Этот дом настолько герметичен, насколько это возможно, намного ниже даже строгого стандарта Института пассивного дома 0,68 ACH50 или 0,05 CFM50/квадратный фут конверта. Сертификация Five Star Energy Star. Это еще один пример того, как SIP могут помочь в создании невероятно высокопроизводительного здания. До PV у него был HERS 32.

Огнестойкие дуплексы SIP
Сонора, Калифорния
Многоквартирные дуплексы/дома на одну семью. Требования к скорости строительства и высокой производительности, требование нулевого энергопотребления, код интерфейса между дикими землями и городом. SIPS обеспечивают превосходную изоляцию и герметизацию воздуха, устраняя при этом необходимость вентилирования чердака, что имеет большое значение, когда речь идет о коде интерфейса Wildlands-Urban. Время строительства также было фактором, так как рабочей силы на строительной площадке все больше не хватало.

Высокопроизводительный дом SIP Energy Step
Lake Country, Британская Колумбия
Панели производства West-Eco Panelized Building Systems

Высокопроизводительный SIP Доступные многоквартирные дома Salt Lake Valley UT
Kearns, UT

Высокопроизводительный SIP Дом
Льюис Center, OH
Пакет RTA (Ready to Assemble) ускорил процесс строительства, и любое небольшое увеличение стоимости было преодолено при рассмотрении экономии на счетах за коммунальные услуги и комфорте, которым наслаждаются владельцы. Я много работал с одной и той же командой, и они сказали нам, что предпочитают строительство SIP, а не шпильки.

Высокопроизводительный SIP-дом
Чапел-Хилл, Северная Каролина

Высокопроизводительный пассивный дом SIP
Канзас-Сити, Миссури

Высокопроизводительный SIP-дом Retreat
Лутсен, Миннесота

Kenilworth LEED SIP Bungalow 9 0030 Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало «Искусство и ремесла» с платиновым рейтингом LEED-H.

Дом SIP Platinum LEED
Dexter, MI
Цоколь ICF, стены SIP 6 дюймов, крыша SIP 10 дюймов, испытание воздуходувки 0,86 ACH50, индекс HERS 37, LEED Platinum

Загородный дом LEED SIP
Cleburne, TX
Семья из Техаса сбегает от стремительной городской жизни, чтобы вырастить семью в сельской местности недалеко от Форт-Уэрта, штат Техас. Работая с отмеченным наградами застройщиком Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию.

SIP House с низким уровнем выбросов углерода
Spencer, IA

Net Zero Energy SIP House
Placitas, NM

Net Zero SIP House
Парк-Сити, Юта
NET-Нулевая энергия
12-дюймовые стены SIP, 12-дюймовая крыша SIP и дополнительная изоляция EPS 4 дюйма на стенах и крыше, 8 дюймов EPS на фундаменте
Награжден Домом года по версии журнала Green Builder 2010 г.
LEED Платина
Построен в соответствии со стандартами Института пассивного дома, сертифицирован NAHB Emerald и является домом Energy Star Home.
Фотогальваника мощностью 6,9 кВт полностью обеспечивает дом запасной энергией, что позволяет владельцам продавать электроэнергию обратно своей коммунальной компании.
Индекс HERS: СТАНДАРТЫ NET ZERO/PASSIVE HOUSE

Квартиры с пассивным SIP
Seattle, WA
Многоквартирный дом, спроектированный так, чтобы потреблять на 90 процентов меньше энергии для отопления и охлаждения, чем стандартные здания. Этот проект считается первым многоквартирным домом с пассивным домом в штате Вашингтон и демонстрирует, как можно масштабировать высокоэффективную и устойчивую жизнь, позволяя всем нам уменьшить нашу роль в изменении климата и стать частью климатического решения. PHIUS+2015 — Достаточно нагрева и охлаждения приточного воздуха

Resilient Zero Energy Ready SIP Family Home
Grand Marais, MN

Semiahmoo Net Positive SIP House
Blaine, WA
Жилой дом для одной семьи. Semiahmoo Net Positive — это «дом навсегда» для семьи, уехавшей на пенсию на северо-запад Тихого океана. Наши клиенты искали дом с нулевым уровнем выбросов, который производил бы как минимум столько же энергии, сколько потребляет.

SIP Green Apartments
Luverne, MN

SIP Lake House
Marion, IL

SIP Secondary House Lake Metigoshe ND
Bottineau, ND

SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и сократило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления.

Студенческое общежитие SIP
Уотертаун, Южная Дакота
SIP строительство было выбрано за скорость строительства и энергосбережение; они также хотели работать с местным бизнесом.

SIP Sunflower House ADU Minneapolis MN
Saint Paul, MN

SIP Tiny Homes Village
Albuquerque, NM
Tiny Homes построили добровольцы из местного союза плотников. Использование SIP было простым и эффективным способом быстро построить 30 единиц жилья. Крошечные дома очень компактны и энергоэффективны.

Solar SIP House ADU
Seattle, WA

Sugar Mills SIP Villas VI
St. Croix,
SIP был выбран из-за его низких эксплуатационных расходов, энергоэффективности и возможности устранения более 90% пространства в стене, характерного для типичного построенного дома. обычными средствами. SIP сэкономил время и деньги, так как панели были склеены и обработаны как гипсокартон, а затем окрашены, не требуя дополнительной отделки, такой как внешний сайдинг и / или гипсокартон внутри.

Дом с нулевой энергией на склоне холма
Oak Harbour, WA
«Я не знал, что могу иметь все это, пока мой строитель не сказал мне об этом. Мои желания были простыми: я хотел дом, который был бы более удобным, чем мой старый, все на одном уровне, и использовать меньше энергии… все просто сошлось, одна идея за другой».
– Домовладельцы

Zero Energy Salish SIP Homes
Lopez Island, WA
Использование SIP для достижения нулевого энергопотребления и сокращения трудозатрат. Использование местных материалов, таких как деревья, удаленные с участка, фрезерованные для облицовки. Сбор дождевой воды для полива. Все светильники Water Wise и энергосберегающее освещение. Пассивная солнечная конструкция.

Примеры использования жилого SIP-проекта

Многоквартирный дом Aeon Alliance SIP
Миннеаполис, Миннесота
«Мы выбрали SIP-системы с прицелом на получение сертификата LEED», — сказал Приндс. «SIP были немного дороже, чем стандартный каркас, но мы выбрали их после оценки их эффективности, стоимости, влияния на производительность здания и других факторов».

Энергоэффективный дом из SIP Park Rapids MI
Park Rapids, MN
SIPS быстро растет, экономя трудозатраты и быстро выводя проект из непогоды. 6-дюймовые SIP-стены
12-дюймовая СИП-кровля
ЕЕ Индекс 36
0,47 АЧ50
Геотермальная система 3.2 COP для тепла и горячей воды
9Печь 5% AFUE, система охлаждения 18 SEER
Вентилятор с рекуперацией энергии

ENERGY STAR SIP Apartments
Las Vegas, NV
SIP помог этому проекту добиться энергоэффективности, экономии рабочего времени (установка заняла 80 дней!) и экономии отходов (по сравнению с обычным каркасом).

Демонстрационный дом Energy Star SIP
Olympia, WA
Резиденция и демонстрационный дом
10-дюймовые SIP-стены
12-дюймовая СИП-кровля
Energy Star 3.0 EPA Indoor airPLUS
Штат Вашингтон построил зеленый уровень 5
@200/год на отопление

ENERGY STAR SIP House St. Peter MN
Saint Peter, MN
SIP сэкономили время в процессе строительства. Кроме того, это позволило сделать дом с пассивным солнечным отоплением. Индекс HERS 40, стены SIP 8 ½ дюйма и крыша SIP 12 дюймов, LEED Gold, Energy Star 5 star plus, стекло SHGC для усиления солнечного света и подвижные солнцезащитные шторы,
Пребывание 60 градусов во время 3-дневного ледяного шторма без электричества.

Недорогой дом из SIP с высокими эксплуатационными характеристиками
Ривер-Фолс, Висконсин
Панели удобны для добровольцев. Скорость строительства. Толщина стенки SIP и материал сердцевины: пенополистирол 12 1/4 дюйма, OSB 7/16 дюйма с обеих сторон

Hollabaugh SIP House
Гранд Марэ, Миннесота
Основной дом расположен в красивом лесу Гранд Марэ, Миннесота. Мы считаем, что конструкция SIP превосходит любой дом, который у нас был. Простота возведения SIP оказалась полезной, когда строительство нашего дома началось в зимние месяцы. Дом хорошо построен и дает ощущение того, что он находится в очень тихом, прочном здании.

Kenilworth LEED SIP Bungalow
Миннеаполис, Миннесота
SIP помогли дизайнерам построить традиционное бунгало в стиле «Искусство и ремесла» с платиновым рейтингом LEED-H.

Дом SIP Platinum LEED
Dexter, MI
Цоколь ICF, стены SIP 6 дюймов, крыша SIP 10 дюймов, тест на вентиляцию 0,86 ACH50, HERS, индекс 37, LEED Platinum

LEED S Загородный дом IP
Клеберн, Техас
Семья из Техаса сбегает от стремительной городской жизни, чтобы вырастить семью в сельской местности за пределами Форт-Уэрта, штат Техас. Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию.

Make It Right SIP Housing
New Orleans, LA
Make It Right остановились на структурно-изолированных панелях (SIP) в качестве предпочтительной строительной системы. Ограждение здания из SIP спроектировано так, чтобы противостоять ветру со скоростью 160 миль в час при урагане 5-й категории.

Дом из SIP
Maplewood, MN
Стены из SIP 6 дюймов
12-дюймовая SIP-кровля
Частичный 8-дюймовый пол SIP
HERS Индекс 44

Многоквартирный дом SIP
Лас-Вегас, Невада
3 этажа, 41, 150 кв. футов.
6-дюймовые SIP-стены
Строительство SIP снизило затраты на охлаждение для владельца здания в жарком климате Лас-Вегаса
Затраты на работу по возведению каркаса и утилизацию строительных отходов также снижаются благодаря строительству с использованием SIP

Пассивный дом из SIP Claverack NY
Hudson, NY
12-дюймовые SIP-стены и 12-дюймовая SIP-кровля Neopor
ЕЕ Индекс 52
Сертифицированный пассивный дом — первый дом в Нью-Йорке
0,15 АЧ50
Пассивная солнечная конструкция и работающие световые люки
HRV и два воздушных тепловых насоса
Окна серии Serious 725

SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и сократило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления.

SIP House с нулевым потреблением энергии
Seaside, CA
Компания Clarum использовала структурно-изолированные панели (SIP) во многих своих домах для создания высокоэффективных ограждающих конструкций зданий. С SIP-панелями намного проще уменьшить утечку воздуха, чем с решетчатым каркасом, поскольку панели производятся в контролируемых условиях и доставляются на строительную площадку большими, готовыми к установке секциями. Панели также имеют непрерывную изоляцию по высоте, ширине и глубине, а также меньше тепловых мостов. Результатом является снижение затрат на отопление и охлаждение до 60%, а также более здоровый воздух в помещении за счет изоляции от пыли, пыльцы и других раздражающих веществ.

Проектирование с использованием конструкционных теплоизоляционных панелей l SIPA

Индустрия SIP надеется сделать вашу работу по проектированию проще и эффективнее. Следующие документы были созданы специально для профессионалов в области дизайна производителями-членами Ассоциации производителей теплоизоляционных панелей (SIPA). Они подчеркивают важные соображения на этапе проектирования конструкции из структурных изолированных панелей (SIP). Десятилетия объединенных знаний от производителей SIPA помогут сократить время обучения и использовать исключительные качества SIP для достижения высокопроизводительных результатов, которые владельцы ожидают от построения с помощью SIP. Контент обеспечивает общую отраслевую платформу для проектирования SIP.

Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ

Нажмите здесь, чтобы загрузить ВОПРОСЫ ПРОЕКТИРОВАНИЯ с ключевыми моментами и контрольными списками для десяти наиболее важных соображений при проектировании здания SIP.

Серия передовых практик SIP DESIGN

SIPA публикует серию «глубоких» исследований основных тем, кратко изложенных в КОНСТРУКЦИОННЫХ СООБРАЖЕНИЯХ. В серии SIP DESIGN BEST PRACTICES представлен технический анализ и объяснение основных аспектов проектирования SIP.

• SIP DESIGN BP-1: Высокоэффективная оболочка здания из SIP
• SIP DESIGN BP-2: Системы ОВКВ с SIP
• SIP DESIGN BP -3: Структурные возможности SIP
• SIP DESIGN BP -4: Размеры SIP
• КОНСТРУКЦИЯ SIP BP-5: Производственные чертежи SIP
• КОНСТРУКЦИЯ SIP BP-6: Изготовление/Производство
• КОНСТРУКЦИЯ SIP BP- 7: Установка SIP
• ДИЗАЙН SIP BP -8: Сборки крыш и стен SIP
• SIP DESIGN BP-9: SIP Electrical
• SIP DESIGN BP-10: Сантехника

Схема процесса проектирования SIP

90 007 Понять потребности и желания клиента.
1. Примите во внимание использование SIP. Энергоэффективные SIP часто идеально подходят для жилых и небольших коммерческих проектов, устраняя необходимость в дополнительной непрерывной изоляции снаружи здания.
2. Отредактируйте и отправьте этот удобный универсальный Спецификация SIP с вашей следующей подходящей ставкой.
3. Спроектировать здание. Для SIP-конструкций подготовьте свои обычные архитектурные чертежи. Производитель SIP преобразует вашу работу в рабочие чертежи SIP, в которых указаны размер SIP, компоновка, детали сборки и спецификации установки. При проектировании учитывайте следующее:

Советы по проектированию SIP

Конструктивные возможности — См. таблицы нагрузки производителя для определения грузоподъемности в зависимости от высоты/длины и толщины SIP. Наслаждайтесь открытым пространством, так как крыши SIP обеспечивают возможность перекрытия больших расстояний. Крыши SIP могут выступать за стены, образуя свесы. SIP могут действовать как собственные заголовки, сводя к минимуму затраты и максимизируя тепловые характеристики.

HVAC — Храните все оборудование HVAC и воздуховоды внутри кондиционированной оболочки SIP. Герметичная оболочка SIP обычно снижает нагрузку и позволяет использовать меньшее оборудование HVAC. Проверьте правильный размер оборудования с помощью модели энергопотребления с помощью ASHRAE Manual J или программного обеспечения для проектирования REM/Rate или Ekotrope. Рассмотрите возможность выбора вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV), как указано в рекомендациях ASHRAE 62.2, для сбалансированного свежего подпиточного воздуха.

Электрический — Вертикальные и горизонтальные электрические каналы обычно поставляются производителем SIP. Заранее планируйте особое место для погони. Вместо встроенного освещения следует использовать светодиодные светильники, монтируемые на поверхность.

Сантехника — Дизайн внутренних стен.

Обшивка — Поскольку в SIP используется очень мало твердых пиломатериалов, при креплении внешней облицовки может потребоваться увеличенный список крепежных элементов.
