Скорлупа ППУ | Пантелеев Групп
Предлагаем купить скорлупы ППУ по выгодным ценам от производителя. Высокое качество продукции. Соблюдение сроков изготовления и поставки. Доставка по Росии автомобильным и ж/д транспортом. Есть своя железнодорожная ветка. Удобное расположение склада между Нижним Новгородом и Дзержинском.
Применение

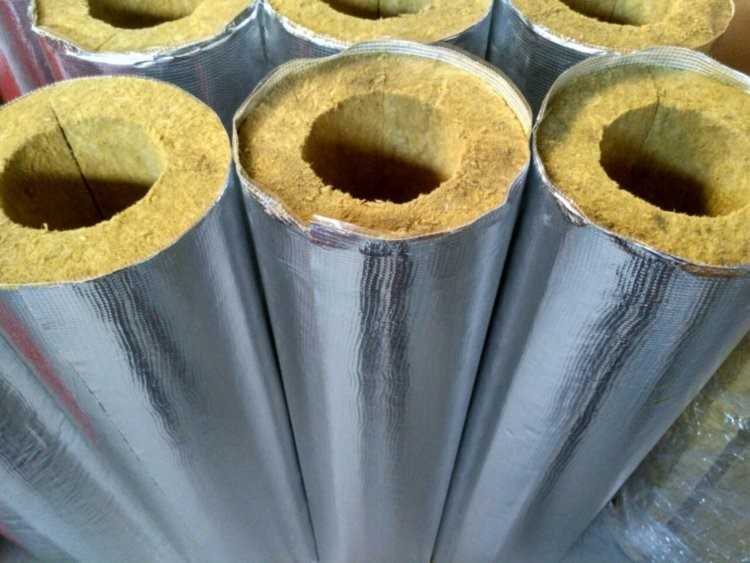

Применение скорлупы ППУ для изоляции трубопроводов является стандартом. Изоляция на основе пенополиуретана позволяет уменьшить потери тепла в системах отопления и водоснабжения (посмотреть характеристики). Для надземных трубопроводов используют скорлупы ППУ в фольгированной или оцинкованной оболочке. Оцинкованная оболочка подходит для труб, находящихся на открытом воздухе. Внтури помещений можно использовать скорлупы в фольгированной оболочке.
Что касается долговечности, пенополиуретан — износостойкий синтетический материал. При соблюдении технологии производства и правильной эксплуатации он прослужит до 50-ти лет.

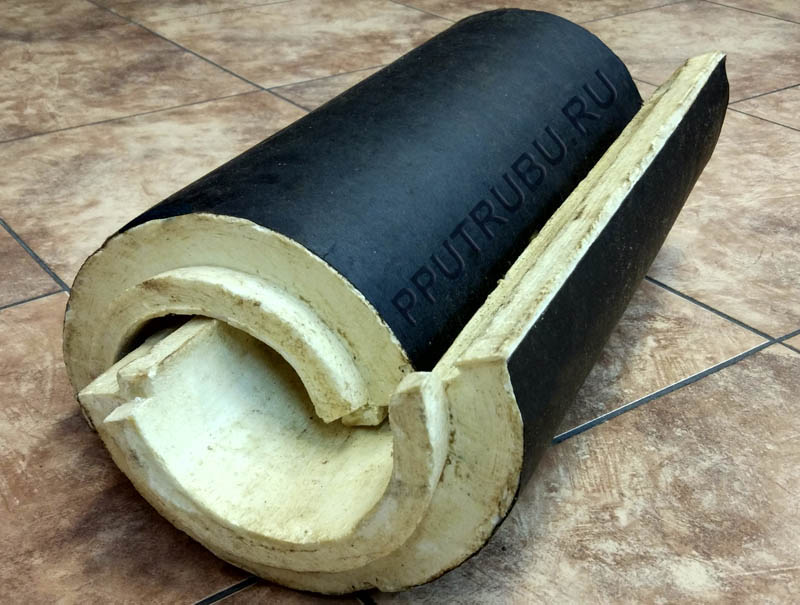

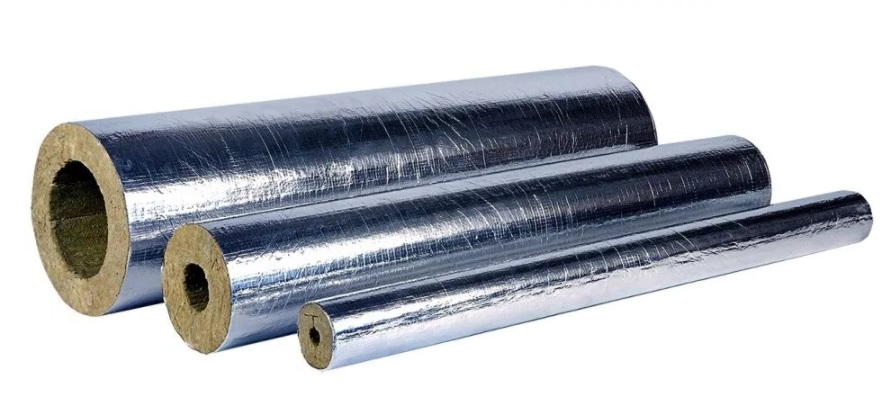

Виды наружного покрытия скорлупы ППУ

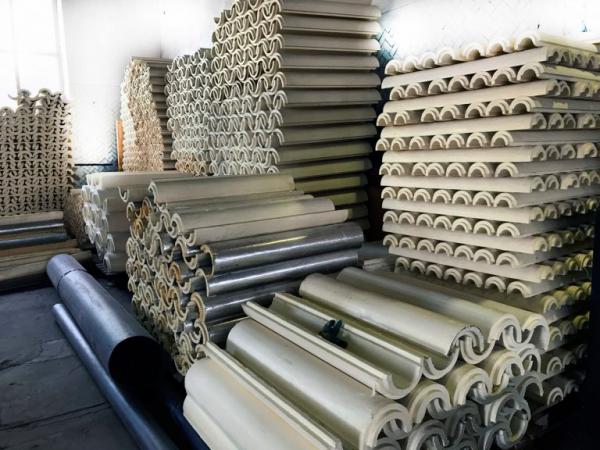

Производство в Нижнем Новгороде
«Завод пластиковых труб» гарантирует соответствие качества изделий требованиям ТУ 5768-019-01297858-08. Производство скорлуп ППУ находится в промышленной зоне Нижнего Новгорода. Также мы готовы предложить готовые трубы в ППУ изоляции с защитным покрытием из полиэтилена или оцинкованного листа.
Преимущества
- Минимальные показатели теплопроводности. Для ППУ характерны быстрая окупаемость и экономическая выгода при использования.
- Устойчивость к воздействию агрессивных сред (бензин, дизельное топливо, растительные и животные жиры, минеральные масла, кислоты и пр.).
- Высокие гидроизолирующие свойства. ППУ практически не впитывает влагу (процент закрытых пор – до 95%), но при этом он дает выход избыточной влаге.
- ППУ не деформируется и сохраняет свои свойства и структуру в температурном диапазоне от -70 до +130 °С. Подробнее о температуре см. ТУ.
- Возможно неоднократное использование изоляции. После проведения ремонтных работ теплоизоляция производится с использованием демонтированной скорлупы.
Таблица: размеры и характеристики скорлупы ППУ
Наружный диаметр стальных труб, мм | Толщина ППУ изоляции, мм | Наружный диаметр стальных труб, мм | Толщина ППУ изоляции, мм | |
---|---|---|---|---|
27 мм | 40 | 168 мм | 40 | |
38 мм | 40 | 168 мм | 70 | |
38 мм | 50 | 168 мм | 90 | |
48 мм | 40 | 219 мм | 40 | |
48 мм | 50 | 219 мм | 50 | |
57 мм | 40 | 219 мм | 60 | |
57 мм | 50 | 219 мм | 70 | |
57 мм | 60 | 219 мм | 100 | |
57 мм | 100 | 219 мм | 115 | |
61 мм | 38 | 225 мм | 40 | |
76 мм | 40 | 225 мм | 50 | |
76 мм | 50 | 225 мм | 115 | |
89 мм | 40 | 273 мм | 40 | |
89 мм | 50 | 273 мм | 50 | |
108 мм | 40 | 273 мм | 100 | |
108 мм | 50 | 325 мм | 50 | |
108 мм | 60 | 325 мм | 60 | |
108 мм | 70 | 325 мм | 80 | |
108 мм | 100 | 325 мм | 100 | |
114 мм | 40 | 377 мм | 50 | |
114 мм | 50 | 390 мм | 50 | |
114 мм | 60 | 426 мм | 50 | |
114 мм | 70 | 435 мм | 50 | |
114 мм | 80 | 480 мм | 50 | |
133 мм | 40 | 530 мм | 50 | |
133 мм | 50 | 630 мм | 50 | |
133 мм | 70 | 630 мм | 60 | |
159 мм | 40 | 720 мм | 50 | |
159 мм | 50 | 820 мм | 50 | |
159 мм | 80 | 1020 мм | 50 | |
159 мм | 100 | 1420 мм | 100 |
ПРАЙС-ЛИСТ скорлупы с 10. 04.2019, xls, 70.00 KB
Инструкция по монтажу скорлупы ППУ
Скорлупы ППУ на трубопроводы водоснабжения и отопления следует монтировать после покрытия труб антикоррозийными составами (специальные мастики, краски). При устройстве изоляции на трубы канализации следует учитывать наружный диаметр раструба канализационной трубы для корректного подбора диаметра скорлупы.
Далее рассмотрим вариант надземной прокладки коммуникаций при их дальнейшей изоляции скорлупой ППУ в покрытии «Армафол-Экстра» (фольга) с соблюдением всех правил технологического процесса.
Начнем с расположения полуцилиндров на трубопроводе – мы рекомендуем монтировать полуцилиндры в «шахматном порядке» (как кирпичную кладку), это придаст теплоизоляционному слою механическую прочность. Далее следует определиться с расположением продольных швов скорлупы – их можно расположить по бокам, либо же сверху и снизу. При монтаже с продольными стыками сверху и снизу обязательно применение гидроизоляционного конька для защиты от попадания в шов влаги и солнечных лучей. Этот вариант мы и рассмотрим далее в нашей инструкции, так как он является наиболее сложным. Инструменты, необходимые для монтажа:
Для того, чтобы нам расположить сегменты ППУ в шахматном порядке первую половинку нужно распилить пополам
Герметизацию и склеивание швов будем проводить с помощью специального клея для пенополиуретана (другой вид клея может разъедать компоненты ППУ)
При помощи монтажного пистолета наносим слой клея на продольный шов сегмента:
Получаем аккуратный нанесенный слой клея:
Затем соединяем половинки на трубопроводе
Прежде чем стягивать половинки бандажами, вставляем в продольный разрез гидроизоляционный конек:
Гидроизоляционный конек изготавливается специально под длину сегментов ППУ – 1 метр
После подгонки скорлуп и установки конька фиксируем край изоляции с помощью бандажа специальным натяжителем:
Важно: усики бандажа должны выходить из-под низа бандажной ленты, как показано на фото, чтобы бандаж плотно держал скорлупу и усики не выгибались:
Огибаем скорлупу бандажом и зажимаем ее более широкими усиками:
Затем используем натяжитель: вставляем свободный край ленты в шплинт, упираем острый край натяжителя в загнутые усики:
После чего начинаем вращать шплинт за рукоятку, чтобы затянуть бандаж. Направление вращения не имеет значения:
Плотно стянув сегменты, загибаем натяжитель для фиксации бандажа:
Вынимаем шплинт из корпуса и освобождаем бандаж от натяжителя:
Свободный конец бандажа прижимаем к поверхности скорлупы. Место сгиба рекомендуется подстучать молотком:
Загибаем вторую пару усиков и отрезаем лишнюю часть бандажа:
Продолжаем монтаж, проклеив края следующей половинки:
Плотно прижимаем скорлупу в продольных стыках, закладываем конек:
Место поперечного стыка закрываем бандажом и повторяем процедуру работы с натяжителем:
Как видите монтаж цилиндров из ППУ не представляет особой сложности. При подземной прокладке трубопроводов дело обстоит еще проще, Вам может даже и не понадобится закрепление с помощью натяжителя и бандажа, а достаточно будет прихватить скорлупу армированным скотчем до высыхания клея или применить пластиковые стяжки.
Описание кожухотрубчатого теплообменника
Что такое кожухотрубчатые теплообменники?
Кожухотрубчатые теплообменники широко распространены в машиностроении и являются одним из двух наиболее распространенных типов теплообменников; другим распространенным типом является пластинчатый теплообменник .
Кожухотрубчатые теплообменники имеют простую конструкцию , прочную характеристики и относительно низкие затраты на покупку и техническое обслуживание . Они также имеют очень высокую скорость теплопередачи , хотя они требуют больше места, чем пластинчатый теплообменник с аналогичной мощностью теплообмена.
Кожухотрубчатые теплообменники
Компоненты кожухотрубчатых теплообменников
Кожухотрубчатый теплообменник состоит из серии труб , помещенных в цилиндрический кожухотрубный контейнер, известный как 90
4’. Все трубы внутри корпуса вместе называются «пучок труб
» или «гнездо трубы » ). Каждая труба проходит через серию из перегородок и трубных решеток (также известных как «трубные штабели »). Одна из трубных решеток закреплена, а другая может свободно перемещаться, что обеспечивает тепловое расширение при нагреве теплообменника.
Компоненты кожухотрубного теплообменника
Текущая среда внутри труб известна как0003 со стороны трубы ’ средний. Текущая среда за пределами труб известна как среда « оболочка ». Каждая среда имеет один вход и один выход.
Среда со стороны трубы обычно выбирается для жидкости под высоким давлением, поскольку каждая труба может действовать как небольшой сосуд под давлением; Кроме того, производство труб, рассчитанных на высокое давление, более рентабельно, чем изготовление кожуха, рассчитанного на высокое давление.
Пример
Кожуховой теплообменник использует воду для охлаждения масла. Масло является средой со стороны кожуха, а вода — средой со стороны трубы. Масло поступает через верхний левый впускной патрубок и течет через теплообменник до нижнего правого выпускного патрубка. Вода течет по трубкам от правого входа к левому выходу.
Одноходовой теплообменник
Как работают кожухотрубные теплообменники?
Приведенное ниже видео является выдержкой из нашего онлайн-видеокурса по теплообменникам .
Кожухотрубный теплообменник разделен на две основные системы , называемые межтрубной частью и трубной стороной . Каждая система имеет одну связанную с ней проточную среду. В нашем примере мы предположим, что межтрубная часть содержит горячее минеральное масло, которое необходимо охладить, а трубная часть содержит охлаждающую воду.
Охлаждающая вода поступает в теплообменник и течет по трубкам. Минеральное масло поступает в теплообменник и протекает в оболочке, окружающей трубы. Две жидкости не смешиваются с , поскольку этому препятствует стенка трубок. Поскольку жидкости не смешиваются напрямую, происходит непрямое охлаждение (не прямое охлаждение).
Турбулентный поток увеличивает скорость теплопередачи теплообменника, а также снижает вероятность растворенные твердые частицы скапливаются на стенках трубы и кожуха (турбулентный поток имеет эффект самоочищения).
Турбулентный поток в трубах создается путем вставки трубных вставок (также известных как « турбулизаторы ») в каждую из труб. Турбулентный поток внутри корпуса создается перегородками , которые используются для многократного направления воды через трубы по мере ее прохождения через теплообменник.
Трубчатые вставки (черная линия посередине трубки)
Между двумя жидкостями происходит теплообмен, поскольку они находятся в тепловом контакте друг с другом. Масло выходит из теплообменника более холодным, а вода выходит из теплообменника теплее.
Параллельный, противоточный и перекрестный поток
Параллельный, противоточный и перекрестный поток
Доступны теплообменники различных форм и размеров. Чтобы упростить классификацию теплообменников, их часто делят на группы в зависимости от конструкции и рабочих характеристик. Одной из таких характеристик является тип потока .
Существует три типа основного потока , это параллельный , встречный и перекрестный поток. Из-за конструктивных соображений и применения теплообменников редко бывает, чтобы теплообменник был только одним из этих типов потока, обычно они представляют собой комбинацию нескольких типов потока, например. встречный поперечный поток.
Параллельный поток
Параллельный поток возникает, когда обе стороны корпуса и со стороны трубы среда поступает в теплообменник с одного конца теплообменника и течет к противоположному концу теплообменника. Изменение температуры ( дельта T / ΔT ) в двух средах одинаково для обеих сред, то есть они обе увеличиваются или уменьшаются на определенную величину. Обратите внимание, что температура на выходе для обеих сред имеет тенденцию к сближению, и охлаждение ниже этой точки невозможно, даже если температура более холодной жидкости на входе ниже температуры схождения (температура схождения на графике ниже составляет примерно 80°C).
Параллельный теплообменник теплообменника
Счетчик. Поток
Счетчик. (также известный как Contra-Flow ). отдельно) друг к другу. Каждая проточная среда входит в теплообменник с противоположных концов и выходит с противоположных концов. Поскольку более холодная среда выходит из противоточного теплообменника в конце, где горячая среда входит в теплообменник, температура более холодной жидкости приближается к температуре на входе горячей жидкости; это делает потенциальную дельту Т намного больше, чем у прямоточного теплообменника. Противоточные теплообменники являются наиболее эффективным типом теплообменников.
Противоточный теплообменник
Перекрестный поток
Перекрестный поток В теплообменниках типа одна среда течет под углом перпендикулярно другой ) Теплообменники с поперечным потоком обычно используются в тех случаях, когда одна из жидкостей меняет состояние (двухфазный поток). Например, конденсатор паровой системы, в котором пар, выходящий из турбины, поступает в межтрубное пространство конденсатора, а холодная вода, текущая по трубам, поглощает тепло пара, конденсируя его в воду. С помощью этого типа потока теплообменника можно конденсировать большие объемы пара.
Теплообменник с перекрестным потоком
Одно- и многоходовой
Экономичным и эффективным способом повышения эффективности теплообменника является многократное контактирование проточных сред друг с другом. Каждый раз, когда одна среда проходит над другой, происходит теплообмен.
Когда одна проточная среда проходит над другой только один раз, такой теплообменник называется « однопроходным ».
Конструкция одноходового теплообменника
Когда одна проточная среда проходит над другой более одного раза, такой теплообменник называется « многоходовой ».
Конструкция многоходового теплообменника
Многоходовой теплообменник в трубах
Обычно многоходовой теплообменник меняет направление потока в трубах с помощью одного или нескольких наборов U-образных изгибов. в трубках. U-образные изгибы позволяют жидкости течь вперед и назад по всей длине теплообменника. Этот тип теплообменника известен как кожухотрубный U-образный теплообменник.
U-образный теплообменник
Также можно изменить направление потока через трубы, используя нижнюю или верхнюю сторону пучка труб для одного прохода и противоположную сторону для следующего прохода. Таким образом, каждая половина трубного пучка соответствует одному проходу.
Многопроходный в кожухе
Второй метод достижения многопроходного режима заключается в установке перегородок на кожух теплообменника. Они направляют жидкость со стороны оболочки вперед и назад по трубам для достижения эффекта многопроходности.
Многоходовой теплообменник
Преимущества и недостатки кожухотрубных теплообменников
Преимущества
- Дешевизна по сравнению с пластинчатыми теплообменниками.
- Относительно простая конструкция и простота обслуживания.
- Подходит для более высоких давлений и температур по сравнению с пластинчатыми теплообменниками.
- Перепад давления ( дельта P / ΔP ) меньше, чем у пластинчатого теплообменника.
- Легко найти и изолировать протекающие трубы.
- могут иметь «двойные стенки», чтобы снизить вероятность просачивания межтрубной жидкости в трубную жидкость (или наоборот).
- Простые в установке расходуемые аноды.
- Не так легко загрязняются, как пластинчатые теплообменники.
Трубы
Недостатки
- Менее эффективен, чем пластинчатые теплообменники.
- Требуется больше места для открытия и извлечения пробирок.
- Холодопроизводительность нельзя увеличить, но можно увеличить пластинчатый теплообменник.
Детали кожухотрубного теплообменника
Перегородка
Перегородка разделяет нижнюю и верхнюю половины теплообменника. Перегородка отводит текущую среду по трубкам. Впуск/выпуск Впуск или выпуск текучей среды, протекающей по трубам или корпусу теплообменника.
Кожух/оболочка
Кожух/оболочка используется для удержания протекающей среды и внутренних частей корпуса. Он также служит прочной структурной частью, к которой можно прикрепить другие части. Крышка Крышка используется для герметизации одного конца корпуса и предотвращения утечки.
Прокладка
Прокладка помещается между двумя металлическими поверхностями. Прокладка обычно изготавливается из бумаги или резины и «зажимается» между металлами для создания уплотнения. Уплотнение предотвращает утечку.
Форма прокладки также предотвращает утечку вокруг разделительной пластины.
Стационарная трубная решетка
Трубная решетка находится внутри кожуха и поддерживает концы труб. Затем вес труб дополнительно поддерживается перегородками (в зависимости от конструкции).
Перегородки
Перегородки используются для изменения направления потока текучей среды. Изменение направления обеспечивает равномерное распределение тепла по теплообменнику. Эффективность снижается, когда поток через теплообменник распределяется неравномерно.
Болт
Гайки и болты используются для крепления частей теплообменника. Выбранные болты должны иметь подходящие характеристики прочности на растяжение и коррозионной стойкости. Болты — это «папа» в сборке гайки и болта.
Гайка
Гайки и болты используются для крепления частей теплообменника. Выбранные гайки должны иметь подходящие характеристики прочности на растяжение и коррозионной стойкости.
Гайки являются «внутренней» частью гайки и болта в сборе.
Стяжные стержни
Стяжные стержни используются в качестве направляющих для перегородок, чтобы предотвратить вращательное или осевое перемещение перегородок.
Трубки
Одна из жидких сред течет непосредственно по трубкам, а другая турбулентно течет снаружи. Теплообмен между двумя средами происходит из-за близости (теплообмен осуществляется путем теплопроводности к стенкам трубы и далее во внешнюю среду).
Корпус
Трубки, перегородки и тяги размещены внутри кожуха (корпуса). Кожухотрубная конструкция дала название этому типу теплообменника.
Дополнительные ресурсы
http://www.mcraeeng.com/how-shell-and-tube-heat-exchangers-work/page-2/blog.html
https://en.wikipedia .org/wiki/Shell_and_tube_heat_exchanger
https://www.explainthatstuff.com/how-heat-exchangers-work.html
