объём секции, расчет секций, как рассчитать на примерах фото и видео
Содержание:
1. На что влияют размеры алюминиевых радиаторов отопления
2. Параметры и размеры алюминиевых радиаторов ROVALL
3. Параметры объема радиаторов от Climatic Control Corporation LLP
4. Размеры алюминиевых радиаторов от компании Fondital
5. Характеристики алюминиевых радиаторов от Faral S.p.A.
6. Расчет алюминиевых радиаторов от Global
7. Параметры алюминиевых радиаторов от Torex
8. Размеры секции алюминиевых радиаторов от Rifar
9. Объем секции алюминиевого радиатора
10. Расчет количества секций

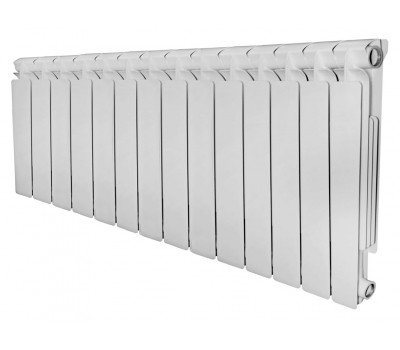

Современные радиаторы отопительные из алюминиевого сплава уже стали привычными, поскольку их можно встретить не только в жилых помещениях, но и в общественных зданиях. Это стало возможным благодаря их красивому внешнему виду, легкому весу, а кроме того, они очень быстро нагреваются. Но при выборе данных батарей специалисты рекомендуют ознакомиться с их ассортиментом и грамотно определить размеры алюминиевых радиаторов отопления, таких как на фото. Какими же бывают их параметры и характеристики?
На что влияют размеры алюминиевых радиаторов отопления
Одним из важнейших параметров считается промежуток между осями радиаторов. Чаще всего в продаже можно встретить алюминиевые приборы, у которых расстояние между двумя коллекторами – нижним и верхним составляет 350 или 500 миллиметров. Правда, имеются изделия с показателем, равным 200, 400, 600, 700 и даже 800 миллиметров.
Размеры алюминиевых радиаторов по длине практически не имеют ограничений. Чем батарея длиннее, тем ее мощность выше. Чтобы достичь требуемого уровня мощности, необходимо приобрести определенное количество отопительных секций.
Общая протяженность прибора зависит от нужной для обогрева помещения мощности, от того, какие размеры батарей отопления, секции и теплоотдача.
Для состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:
- специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
- кран Маевского – устройство для стравливания воздуха, попавшего в систему;
- ключ, предназначенный для крана;
- проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
- заглушки для отопительного прибора, их еще называют глухими пробками;
- иногда также имеются дюбеля, чтобы закрепить кронштейны.
В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:
- Благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор.
Нижнюю его часть приваривают самой последней.
- В процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.
Параметры и размеры алюминиевых радиаторов ROVALL
Фирма, производящая алюминиевые радиаторы ТМ ROVALL, является одним из подразделений итальянского концерна Sira Group. Эта компания изготавливает батареи из алюминиевого сплава с расстоянием между двумя коллекторами, равным 200, 350 и 500 миллиметров. В комплект для их крепления, который приобретается отдельно, входят такие изделия: заглушки, переходники, для соединения секций — ниппели с прокладками и для осуществления настенного монтажа – кронштейны, а также кран Маевского.
Основные параметры алюминиевых радиаторов ROVALL:
- допустимое рабочее давление составляет 20 бар, а при испытании — 37,5 бара;
- максимальная температура – не более 110 °С.
У всех приборов Rovall моделей Alux 200, согласно официальным источникам компании-производителя, с расстоянием 200 миллиметров между осями, высота равна 245, а глубина – 100 миллиметров. При этом длина минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может составлять по — минимуму 92, а по – максимуму – 1472 ватта. Количество секций бывает от одной до 16.
У моделей радиаторов Rovall Alux 350, с расстоянием 350 миллиметров между коллекторами, высота составляет 395, а глубина – 100 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может быть от 138 до 2208 ватт. Число секций равно от одной до 16.
У моделей приборов Rovall Alux 500, с межосевым расстоянием 500 миллиметров, высота составляет 545 миллиметров, а глубина – 100 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь мощность может быть по — минимуму 179, а по – максимуму – 2840 ватт. Количество секций насчитывается от одной до 16.
Параметры объема радиаторов от Climatic Control Corporation LLP
Данная компания из Великобритании выпускает отопительные алюминиевые приборы BiLUX AL, обладающие превосходной степенью теплоотдачи, и произведенные с учетом особенностей автономных отопительных систем. Площадь поверхности этих батарей значительная, а сечение вертикально расположенной трубы, когда делался расчет алюминиевых радиаторов отопления, было определено оптимально.
Предприятие, на котором изготавливают радиаторы BiLUX AL M 300 и BiLUX AL M 500 располагается в Китае. Между обеими осями коллекторов расстояние бывает 300 или 500 миллиметров. Во время производственного процесса верхние части приборов, отлитые под давлением, соединяют с днищем, которое изготавливают по специально разработанной сварочной технологии.
Когда изделия готовы, после сборки их подвергают химической и механической обработке. Только после этого алюминиевые приборы испытывают и проверяют на прочность и герметичность. Их покраска осуществляется в несколько приемов. Кроме этого, на них воздействуют электростатическим полем и одновременно напыляют эмаль, производимую на основе эпоксидных смол. Затем при нагревании до высокой температуры поверхности радиаторов полимеризируют.
Особенность приборов BiLUX AL заключается в том, что их торцы имеют особую конструкционное решение, позволяющее для прокладки использовать специальное кольцо. Материал его изготовления полностью герметизирует стыки. Ниппели для них задействуют кадмированные, в итоге вероятность протечки теплоносителя сведена к нулю.
Основные размеры алюминиевых радиаторов BiLUX AL:
- допустимое рабочее давление составляет 16 бар, а при испытании прибора — 24 бара;
- давление, которое способно разорвать прибор – 48 бар.
Односекционные батареи BiLUX AL M 500 с расстоянием 500 миллиметров между осями при мощности 180 ватт имеют следующие параметры (в миллиметрах):
- высота – 570;
- глубина – 75-80;
- длина – 75.
Односекционные BiLUX AL M 300 с расстоянием 300 миллиметров между осями при мощности 128 ватт имеют следующий размер секции алюминиевого радиатора (в миллиметрах):
- высота – 370;
- глубина – 75-80;
- длина – 75.
Размеры алюминиевых радиаторов от компании Fondital
Компания Fondital (Италия) выпускает алюминиевые батареи Calidor Super, приспособленные для климатических условий России и стран СНГ (см. фото). При их изготовлении во внимание принимаются европейские стандарты, такие как EN 442 и российские, согласно ГОСТу Р RU.9001. 5.1.9009.
Способом их изготовления является отливка, выполняемая под высоким давлением. Окраска выполняется в два этапа: первоначально с помощью анафореза в качестве защиты наносят один слой эмали, а потом, используя порошковую эмаль, изделию придают достойный внешний вид. Монтажный комплект к радиатору покупать придется отдельно. В него входят: переходники; кронштейны; глухие пробки и кран Маевского.
Между осями расстояние составляет:
- 350 миллиметров для модели S4, у которой насчитывается 4 боковых ребра, а глубина секции равна 97 миллиметров;
- 500 миллиметров для модели S4 и S3 (с 3 ребрами и глубиной – 96 миллиметров).
Основные параметры алюминиевых радиаторов Calidor S:
- допустимое рабочее давление — 16 бар, а при проведении испытания прибора — 24 бара, максимальный предел на разрыв — 60 бар;
- предельная температура – не более 120 °С.
У моделей радиаторов Calidor Super 350 S4, с промежутком 350 миллиметров между двумя осями, согласно данным из официальных источников производителя, высота составляет 428 миллиметров, а глубина – 96 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1120 миллиметров. В свою очередь теплоотдача может быть по — минимуму 145, а по – максимуму – 2036 ватт. Количество секций от одной до 14.
Размеры радиаторов отопления алюминиевые Calidor Super 500 S4 с межосевым расстоянием 500 миллиметров следующие: высота 578 миллиметров, глубина секции – 96 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 192, а по – максимуму – 2694 ватта. Количество секций бывает от одной до 14.
У всех моделей приборов Calidor Super 500 S3 с расстоянием 500 миллиметров между осями, высота равна 578, а глубина – 100 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь минимальная мощность может составлять 178, а максимальная – 2478 ватт. Количество секций бывает от одной до 14.
Характеристики алюминиевых радиаторов от Faral S.p.A.
Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии.
Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.
Основные параметры алюминиевых радиаторов FARAL:
- допускается рабочее давление до16 бар, а при проведении испытаний приборов — 24 бара;
- предельная температура – не более 110 °С.
У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по — минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.
У моделей радиаторов FARAL Green HP 500, с расстоянием 500 миллиметров между осями, высота составляет 580 миллиметров, а глубина – 80 миллиметров. При этом длина приборов от 80 (минимум) до 1120 миллиметров (маусимум). В свою очередь теплоотдача может быть по — минимуму 180, а по – максимуму – 2520 ватт. Количество секций равно от одной до 14.![]()
Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.
Количество секций в зависимости от мощности может составлять от 1 до 14.
Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.
При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт.
Количество секций может составлять в зависимости от мощности от одной до 14.
Расчет алюминиевых радиаторов от Global
Радиаторы Global от одноименной компании (Италия) устанавливать можно и в квартирах многоэтажных зданий, и в собственных домах. Их отличительные характеристики – элегантный и оригинальный внешний вид. Наибольшей популярностью пользуются модели ISEO и VOX с межосевым расстоянием 350 или 500 миллиметров. Монтажный комплект стандартен и продается отдельно.
Основные параметры алюминиевых радиаторов Global:
- Рабочее давление по-максимуму составляет 16 бар, а при испытании прибора — 24 бара; предельная температура подогретой воды – не более 110 °С.
У моделей приборов Global VOX 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 440, а глубина – 95 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 145, а по – максимуму – 2030 ватт. Количество секций бывает от одной до 14.
Радиаторы Global модельного ряда VOX 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 590 миллиметров, а глубина 95 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 193 ватта, а максимальная 2702 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.
У моделей приборов Global ISEO, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 432, а глубина – 80 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 134, а по – максимуму – 1976 ватт. Количество секций бывает от одной до 14.
У радиаторов Global модельного ряда ISEO, имеющих межцентровое расстояние 500 миллиметров, высота приборов составляет 582 миллиметра, а глубина 80 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 181 ватт, а максимальная 2534 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.
Параметры алюминиевых радиаторов от Torex
Одноименной итальянской компанией предлагаются алюминиевые секционные отопительные приборы, изготовление которых выполняется методом литья. Их особенность заключается в наличии необычных световых переходов на фронтальной части. У моделей, которые имеют межосевое расстояние 350 миллиметров, глубина равна 78 миллиметров. А вот у батарей с промежутком между осями 500 миллиметров, глубина радиаторов составлять может 70 или 78 миллиметров. Они могут иметь одну или четное количество секций. Крепежный комплект следует приобретать отдельно.
Основные параметры алюминиевых радиаторов Torex:
- допустимое рабочее давление составляет 16 бар, а при испытании прибора — 24 бара;
- предельная температура – не более 110°С;
- требуемый pH воды – 7-8 (допустимо 6,5 – 8,5).
У моделей приборов Torex B 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 420, а глубина – 78 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 130, а по – максимуму – 1820 ватт. Количество секций бывает от одной и далее четное число до 14.
Радиаторы Torex модельного ряда B 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 78 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 172 ватта, а максимальная 2408 ватт. Количество секций может составлять от одной и далее четное число до 14.
Радиаторы Torex модельного ряда C 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 70 миллиметров.
При этом минимальная длина приборов – 75, а максимальная – 1050 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 198 ватт, а максимальная 2772 ватта. Количество секций может составлять от одной и далее четное число до 14.
Размеры секции алюминиевых радиаторов от Rifar
Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус кривизны.
Основные характеристики радиаторов из алюминия Rifar:
- допустимое рабочее давление составляет 20 атмосфер;
- предельная температура – не более 135°С;
- требуемый pH воды – 7- 8,5.
Объем секции алюминиевого радиатора
Знать объем одной секции алюминиевого радиатора очень важно для автономных систем отопления. Чтобы определить, сколько нужно антифриза для заполнения отопительной системы пользуются расчетными таблицами.
Чтобы узнать объем воды в одной секции пользуются информацией, которая имеется в тематических справочниках:
- в стандартном приборе объем секции алюминиевого радиатора составляет 0,45 литра теплоносителя;
- погонный метр трубы диаметром 15-миллиметров содержит 0,177 литра, а труба диаметром в 32 миллиметра – 0,8 литра.
Расчет количества секций
Существует несложный вариант, как сделать расчет количества секций.
Для этого надо знать площадь помещения и нормативную мощность, которая равна:
- если высота потолков 2,5 — 2,7 метра, имеется одна наружная стена и одно окно – 100 ватт;
- если высота потолков не превышает 2,7 метра, есть две наружные стены и одно окно – 120 ватт;
- если высота потолков не более 2,7 метра, насчитывается две наружные стены и два окна – 130 ватт.
До того как рассчитать количество алюминиевых радиаторов, нужно в паспорте на прибор узнать мощность одной секции. Теперь необходимо нормативную мощность умножить на площадь помещения и разделить на мощность одной секции. Полученный результат требуется округлить в большую сторону (прочитайте также: «Размеры радиаторов отопления по высоте и ширине, как рассчитать»).
Видео об алюминиевых радиаторах отопления:
Объем секции алюминиевого радиатора – зачем нужно знать
Радиатор Elsotherm
Сегодня алюминиевые радиаторы очень часто подключаются как в действующие коммуникационные системы отопления, централизованные или автономные, так и в новые. Для того чтобы в помещении хватало тепла, изначально перед установкой, нужно определиться с размерами батарей, мощностью насоса, местами их монтажа. Здесь при выборе немаловажную роль играет показатель объема секций алюминиевых радиаторов. Он напрямую связан как с подбором составляющих элементов, так и с расчетом количества теплоносителя необходимого для заполнения всей системы отопления.
Содержание
- Технические аспекты алюминиевых батарей
- Классификация и конструктивные особенности
- Основные рабочие характеристики
- Объем секции и расход теплоносителя
- Расчет теплоносителя
- Заключение
Технические аспекты алюминиевых батарей
Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.
Классификация и конструктивные особенности
Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.
Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:
- панельные;
- трубчатые.
По конструктивному решению отдельно взятой секции, которые бывают:
- Цельными или литыми.
- Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.
Также различают батареи и по габаритам.
Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.
Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.
Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.
Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.
Основные рабочие характеристики
Сравнительные характеристики
Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.
Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.
Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.
Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.
При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.
Влияние подключения на теплоотдачу
Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.
Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.
Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.
Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.
Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.
В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.
Объем секции и расход теплоносителя
Сегодня не все автономные отопительные системы заполняются водой. Это обуславливается двумя факторами.
Размер секции
- Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
- Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.
Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:
- этиленгликоль;
- солевой раствор;
- глицериновый состав;
- пищевой спирт;
- нефтяное масло.
Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.
Расчет теплоносителя
Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.
Объем воды в одной секции
Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:
- Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
- Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.
Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.
Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:
- радиаторов;
- трубопроводов;
- теплообменника котла;
- расширительного бака.
Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.
Заключение
При проектировании системы автономного отопления у многих возникает вопрос, сколько литров теплоносителя вмещает одна секция алюминиевой батареи. Этот нужно для того, чтобы рассчитать расход газа, электричества и определиться, сколько нужно приобрести антифриза, если в системе не используется вода.
Читайте далее:
Настенный алюминиевый радиаторный обогреватель, 10 секций для обогрева помещения, Ho
Изготовленные из коррозионностойкого алюминия, температура которого естественным образом очень быстро повышается, наши настенные радиаторы отлично подходят для обогрева жилых комнат, столовых и других помещений в жилых помещениях. твой дом. Эти радиаторы имеют низкое энергопотребление, что может помочь снизить расходы на воду в зимние месяцы. Их можно использовать в системе отопления 250F, и они никогда не выделяют никаких вредных веществ во время использования. Наши настенные радиаторы также можно масштабировать по вашему желанию благодаря модульной конструкции. На данный товар распространяется гарантия 1 год от заводских дефектов.
【 Премиум качество 】Корпус изготовлен из высококачественного коррозионностойкого алюминия ADC12. Алюминий сам по себе имеет естественный характер быстрого повышения температуры, высокой термоэффективности, низкого расхода. Чтобы избежать проблем с коррозией сварных швов и нарушением коэффициента теплового расширения. Технология внутренней антикоррозионной окраски распылением гарантирует безопасное использование в воде.
【 Эффективное отопление 】Мощный обогрев 6210 БТЕ на водяной системе, что делает его идеальным для использования в любом помещении. Мгновенная энергосберегающая система отопления нагреет любую комнату в вашем доме до желаемой температуры.
【 Простота и безопасность использования 】Поставляется с необходимыми аксессуарами и руководством пользователя, простая в установке настенная конструкция обеспечивает больше места в комнате. Работает на системах горячего водоснабжения и совершенно бесшумно сохраняет тепло в помещении, не пересушивая кожу и глаза.
【 Технические характеристики 】 Испытанное рабочее давление: 2,0 МПа; Объем: 0,4 л на секцию
【Упаковка 】10 секций Радиаторный водонагреватель и аксессуары
Аксессуары:
Настенный кронштейн — 2 шт.
Соединители 3/4 дюйма — 4 шт.
Закрытый соединитель — 2 шт.
Информация о продукте
Руководство по эксплуатации радиатора. pdf
Часто задаваемые вопросы и поддержка
Мы работаем с системами отопления более 10 лет и будем рады помочь вам с любыми вопросами или проблемами, которые могут у вас возникнуть. Вы можете написать нам по электронной почте [email protected] или позвонить по телефону 833-328-6888 , чтобы получить помощь в реализации ваших проектов по отоплению.
Справочник покупателя по алюминиевым радиаторам
В настоящее время для производства радиаторов используются самые разные материалы. В конструкции некоторых современных моделей задействованы чугун, сталь и даже камень.
Но среди самых популярных современных стилей выделяются и алюминиевые радиаторы. В этой статье основное внимание будет уделено именно этим конструкциям и объяснено, почему вложения в них часто могут стоить дополнительных затрат. По сути, это полное руководство покупателя по алюминиевым радиаторам.
Обзор алюминия
С точки зрения доступности алюминий является третьим наиболее распространенным элементом на планете. Кроме того, это самый распространенный элемент, который можно найти в земной коре.
Прямо сейчас под вашими ногами около 8% верхнего слоя Земли состоит из алюминия.
Однако, если вы не ищете его специально, вам, вероятно, будет трудно найти алюминий. Это потому, что он, как правило, является частью комбинации нескольких минералов (точно 270), найденных в основном в породе Бокситы.
Низкая плотность и коррозионная стойкость являются определяющими характеристиками алюминия. По этой причине радиаторы, самолеты и более приземленные предметы, такие как банки для напитков, сделаны из этого материала.
Учитывая, что ее производство чрезвычайно дешево, и несмотря на растущую популярность алюминиевых радиаторов на континенте, сталь сохраняет статус наиболее распространенного материала для изготовления радиаторов в Америке с 1970-х годов. Но ситуация начинает меняться, и многие домохозяйства вместо этого выбирают алюминиевые решения для отопления.
В целом, сталь является более легким в производстве материалом по сравнению с алюминием, особенно если учесть стоимость ее извлечения из бокситов. Однако если разобраться, преимущества алюминиевых радиаторов значительно компенсируют первоначальную стоимость покупки. Есть и другие элементы, о которых следует подумать, каждый из которых может уменьшить ваши счета за электроэнергию и преобразовать отопление вашего дома.
Преимущества алюминиевых радиаторов
Несмотря на то, что они, как правило, дороже стальных радиаторов, алюминиевые варианты отопления уже давно пользуются популярностью в Европе.
При более подробном рассмотрении алюминиевых радиаторов вы увидите множество преимуществ, которые они могут предложить вашему дому. Это облегчает понимание того, почему так много американцев готовы инвестировать немного больше, чтобы обезопасить себя.
Алюминий является отличным проводником тепла. Он обеспечивает выделение тепла примерно в пять раз больше, чем стальные аналоги.
Само это понятие делает алюминий идеальным элементом конструкции радиатора. Это означает, что радиаторы не нужно включать так долго, чтобы достичь оптимальной температуры.
Если вы также учтете алюминиевые радиаторы, требующие меньше воды для работы, все сведется к снижению счетов за отопление, повышению эффективности отопления вашего дома и увеличению денег в вашей копилке.
Другим важным аспектом, который следует учитывать, является вес алюминиевых радиаторов – они, как правило, намного легче, чем чугунные или стальные версии. Это делает их подходящим вариантом установки для любого типа стены, как внутренней, так и внешней. Поэтому они являются жизнеспособным решением для обогрева практически любого помещения.
Это также может положительно сказаться на расходах на примерку. С алюминиевыми радиаторами процесс установки проще и быстрее, и для их подъема требуется меньше сил человека.
Наконец, стиль.
Как вы, вероятно, знаете, сейчас существует огромное количество вариантов цветов радиаторов, материалов и внешнего вида. Бегло взглянув на коллекцию радиаторов Hudson Reed USA, вы увидите множество моделей всех размеров, форм и цветов, многие из которых включают выдающиеся футуристические элементы. 9№ 0003
Алюминиевые радиаторы легко излучают дизайнерский стиль и потрясающий внешний вид. Как правило, они предназначены для большинства схем дизайна интерьера.
Если рассматривать все эти факторы в совокупности, то несложно понять растущую популярность алюминиевых радиаторов.
Алюминиевые радиаторы положительно влияют на окружающую среду
В дополнение к более быстрому нагреву и более эффективному использованию воды, алюминиевые радиаторы также обеспечивают ряд дополнительных экологических преимуществ.
Тот факт, что они изготовлены из переработанного материала, является одним из таких огромных плюсов.
По сути, любая банка шипучей газировки, которая вам нравится, может позже оказаться на вашей стене в виде алюминиевого радиатора.
Учитывая низкий уровень воды, алюминиевые радиаторы, как правило, немного меньше, чем многие альтернативные решения для отопления. Это может быть чрезвычайно полезной чертой, когда они используются с низкотемпературной системой отопления, такой как тепловой насос, использующий грунт, поскольку нет необходимости в больших радиаторах для компенсации низкой температуры воды.
Почему алюминиевые радиаторы не завладели полностью?
Не править нами, конечно. Но кажется, что со всеми преимуществами, которые они предлагают, алюминиевые радиаторы должны быть доминирующим стилем на рынке, верно?
У них не так много очевидных недостатков, и их недавний рост популярности лишний раз доказывает это. Но с учетом сказанного, широко распространенного призыва к тому, чтобы они стали доминирующим типом радиаторов в Америке, пока нет.
Естественно, мы хотим, чтобы наши радиаторы сохраняли тепло как можно дольше. Но помимо того, что алюминиевые радиаторы быстро нагреваются, они также быстро остывают.
Этот факт, безусловно, играет определенную роль в том, что покупатели в США во многих случаях предпочитают стальные или чугунные варианты обогрева. Каждый из этих типов будет сохранять тепло намного дольше, чем алюминиевые версии.
Но из-за легкости материала алюминиевые радиаторы можно относительно легко изготовить в виде множества форм без отрицательного влияния на прочность материала.
Так что, если вы хотите необычный или причудливый дизайн, то алюминиевые радиаторы могут быть лучшим вариантом в вашем распоряжении.
Уход за алюминиевыми радиаторами
Вы можете не знать, но алюминиевые радиаторы не требуют специальной обработки.
Они работают так же, как традиционные стальные и чугунные радиаторы, но не сохраняют тепло так долго. Но они будут нагреваться быстрее и будут иметь меньший вес, поэтому в целом должны обеспечивать отличное соотношение цены и качества.
В отношении алюминиевых радиаторов часто упрекают в том, что они могут представлять дополнительный риск коррозии при добавлении в системы отопления, включающие чугунные или стальные радиаторы. Однако причин для беспокойства нет.
Строительные нормы требуют, чтобы все ингибиторы работали со смешанными металлами. Таким образом, добавление стандартного ингибитора коррозии идеально подойдет для системы с одним или несколькими радиаторами.
Особых требований нет. Просто установите необходимый ингибитор, и все готово.
Алюминиевые радиаторы от Hudson Reed USA
Имея легкий и прочный профиль, мы предлагаем широкий выбор алюминиевых радиаторов от Hudson Reed USA.
Ознакомьтесь с нашей потрясающей коллекцией Aurora, чтобы получить представление о самых лучших дизайнах на выбор. Вы найдете несколько выдающихся моделей, которые придадут легкий стиль вашему домашнему отоплению. В результате выиграют ваш дом, банковский счет и окружающая среда.
Модельный ряд Aurora также включает расположенные по центру впускные клапаны, которые помогают максимально увеличить пространство вокруг радиатора.
Этот тип конструкции с Н-образными клапанами давно пользуется спросом в Европе, начиная с последних стадий 9-го века.0 с. Но до недавнего времени они медленнее завоевывали популярность в Америке. №
Это особенно заманчивый вариант для компактных помещений, где пространство на стене обычно имеет большое значение.
Альтернативы алюминиевым полотенцесушителям
До недавнего времени алюминиевые полотенцесушители даже нельзя было купить в Hudson Reed USA. Но, учитывая растущий спрос на алюминиевое отопление в целом, мы просто должны были решить эту проблему.
Мы очень рады, что сделали это, и гордимся тем, что можем предложить потребителям превосходный ассортимент полотенцесушителей Gradus.
Вы можете узнать все, что вам нужно знать о каждом конкретном продукте, в один клик, поэтому мы не будем здесь подробно рассказывать о тонкостях. Прекрасная эстетика, представленная напротив, в любом случае говорит сама за себя.
Преимущества и недостатки алюминиевых радиаторов
Преимущества
- Высшее качество – алюминий, не вызывающий коррозии, обеспечивает превосходное качество обогрева в течение нескольких лет.
- Универсальность – алюминиевые радиаторы поставляются в виде высоких, длинных, коротких и тонких моделей.
Каждый дизайн идеально подходит для того, чтобы привнести нотку дизайнерского класса в дом.
- Эффективность – по сравнению со стальными или чугунными радиаторами, алюминиевые радиаторы требуют небольшого содержания воды. Таким образом, они работают более эффективно и могут помочь снизить расходы на отопление дома.
- — алюминиевый радиатор будет быстро реагировать на температурные изменения. Если вы включите обогрев дома, алюминиевые радиаторы среагируют практически мгновенно, так что вы сможете мгновенно установить комфортную температуру в доме.
- Воздействие на окружающую среду – в конструкции алюминиевых радиаторов используется широко перерабатываемый материал. Они могут быть легко переработаны снова после того, как они выполнили свою задачу, гарантируя положительное воздействие на окружающую среду.
Проводимость
Недостатки
- Цена. Хотя алюминиевые радиаторы становятся все более популярными, они обычно требуют больших первоначальных финансовых затрат.
Однако их сравнительно более высокая эффективность гарантирует, что вы вернете свои деньги вовремя.
- Требуется несколько радиаторов. Добавление одного алюминиевого радиатора в вашу систему отопления может увеличить риск коррозии, так как введение в контур другого металла может изменить химический профиль воды. Поэтому, если вы не заменяете каждый радиатор в контуре, уделите особое внимание выбору правильного ингибитора радиатора.
- Быстрое время охлаждения. В отличие от своих чугунных или стальных аналогов, алюминиевые радиаторы не сохраняют тепло очень долго. Однако это может оказаться плюсом, когда внезапные перепады температуры требуют более прохладной комнаты.
Купить алюминиевые радиаторы в интернет-магазине Hudson Reed USA
Широкий ассортимент алюминиевых радиаторов можно купить в интернет-магазине Hudson Reed USA. Если вам нужна дополнительная помощь в выборе идеального варианта алюминиевого отопления для вашего дома, свяжитесь с нами через наш веб-сайт.
