Самые простые марки стали: Популярные марки стали и их применение

Марки стали – виды и классификация сталей по ГОСТ

Сталь представляет собой сплав, основными элементами которого являются железо и углерод.Его массовая доля теоретически не превышает 2,14% (на практике – не более 1,5%). В состав также входят постоянные и случайные примеси, оказывающие различное влияние на качество материала (сера, фосфор, марганец, кремний), могут добавляться другие элементы.


Сталь производят переработкой передельного чугуна и лома. Во время этого процесса снижается содержание углерода и ненужных примесей, вводятся необходимые дополнительные компоненты, обеспечивающие требуемые свойства материала.

Виды сталей и их классификация


Черная металлургия производит множество видов стали с различными характеристиками, материалы классифицируют по способу производства,химическому составу, назначению, качеству, степени раскисления, структуре.

По способу производства


Свойства стального сплава во многом зависят от технологии изготовления. Традиционный способ переплавки передельного чугуна и лома – ведение процесса в мартеновских печах, основными недостатками которых были длительность плавки и значительные выбросы в атмосферу вредных веществ. Постепенно мартены заменялись кислородными конвертерами и электропечами. Высококачественные легированные стальные сплавы получают только по технологии электрошлаковой переплавки.

По химическому составу


По химсоставу стали разделяют на углеродистые, применяемые в стандартных эксплуатационных условиях, и легированные, используемые при высоких температурах и/или в агрессивных средах. Углеродистые и легированныестали классифицируют по содержанию углерода на следующие типы:

  • низкоуглеродистые – содержат менее 0,3%C;

  • среднеуглеродистые – содержание C в интервале 0,3-0,7%;

  • высокоуглеродистые – доля углерода превышает 0,7%.


Процентное содержание существенно влияет на технические характеристики как легированных, так и нелегированных стальных сплавов. Чем оно больше, тем выше твердость и хрупкость материала, тем хуже обрабатываемость резанием, свариваемость, способность к деформированию. Для холодной штамповки изделий сложной формы выбирают сплавы, в которых содержание Cне превышает 1%. Низкоуглеродистые стали свариваются без ограничений, то есть не требуют предварительного подогрева и особых условий охлаждения. При сварке средне- и высокоуглеродистых сплавов во избежание трещинообразования применяют дополнительные технологические операции.


Углеродистые стали содержат железо, углерод, постоянные и случайные примеси; легированные, помимо этих компонентов, – добавки, обеспечивающие требуемые технические характеристики. Распространенные легирующие элементы и их действие:

  • Хром (Cr). Дешевый и распространенный элемент, введение которого в состав стальных сплавов повышает их прочность, твердость и прокаливаемость. При содержании в количестве 13% и более повышают коррозионную стойкость материала.

  • Никель (Ni). Дефицитнаядобавка, вводимая обычно в количестве не более 5%. Часто используется в коррозионностойких сталях совместно с хромом. Служит для снижения порога хладноломкости, обеспечения прочности и ударной вязкости. Обеспечивает малый линейный и объемный коэффициент термического расширения. В настоящее время уделяется внимание разработке безникелевых коррозионностойких марок.

  • Молибден (Mo) и вольфрам (W). Дорогостоящие лигатуры, применяемые при производстве быстрорежущих сталей для повышения их теплостойкости. Эти элементы увеличивают красностойкость, износостойкость, ударную вязкость.

  • Марганец (Mn). В количестве до 0,6% является постоянной примесью. При искусственном повышении процентного содержания марганец выполняет функции более дешевой альтернативы никеля. Он повышает ударную вязкость, износостойкость и твердость при сохранении хорошей пластичности. Mn связывает серу и, тем самым, нейтрализует ее негативное воздействие на качество материала. Минус марганца – повышение чувствительности сплава к перегреву.

  • Кремний (Si). Как и марганец, является постоянной примесьюв количестве до 0,4 %. Искусственное повышение его содержания позволяет повысить упругость и прочность материала. Высокий процент Si сообщает сплаву особые свойства, необходимые в электротехнической индустрии, при производстве рессорно-пружинных, кислото- и окалиностойких марок.

  • Титан (Ti). Обеспечивает комплекс ценных эксплуатационных характеристик – прочности, твердости и пластичности, повышает теплостойкость материала.


Классификация легированных марок стали по количеству легирующих добавок:

  • низколегированные – до 5%;

  • легированные – 5-10%;

  • высоколегированные – выше 10%.

По назначению


По областям применения все марки стали условно разделяют на следующие виды:

  • Конструкционные. Наиболее обширная категория, используемая в строительстве при создании сварных металлоконструкций, в машиностроении, для сооружения сетей инженерных коммуникаций. К ней относятся – стали обыкновенного качества, качественные углеродистые, низко- и среднелегированные марки. Конструкционные стальные сплавыподвергаются различным видам термической (ТО) и химико-термической обработки (ХТО).

  • Инструментальные. Используются при производстве режущего, измерительного, штамповочного инструмента. К ним предъявляются высокие требования по прокаливаемости, способности сохранять прочность и износостойкость при нагреве.

  • Специального назначения. Это конструкционные легированные сплавы с особыми свойствами –кислотостойкие, жаростойкие, жаропрочные, с высоким электросопротивлением.


Таблица условных обозначений химических элементов в маркировке









Наименование элемент
Условное обозначение
Наименование элемента
Условноеобозначение

Хром
Х
Азот
А

Кремний
С
Никель
Н

Титан
Т
Кобальт
К

Медь
Д
Молибден
Мо

Вольфрам
В
Алюминий
Ю

Ванадий
Ф
Марганец
Г

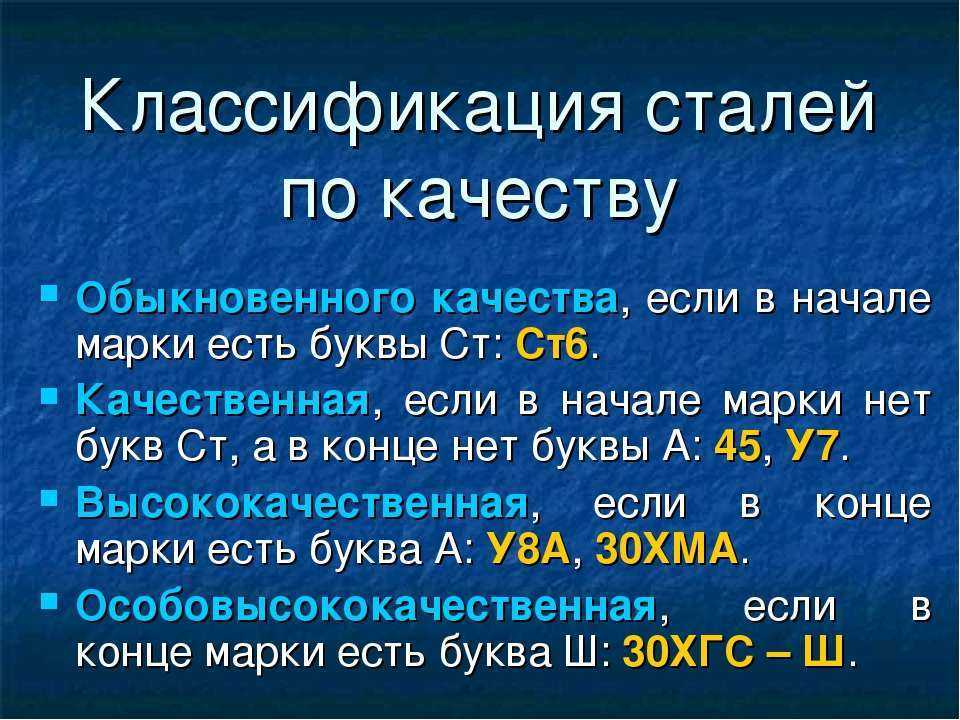

По качеству


Качество – это совокупность характеристик, которые определяются особенностями производства, составом сырья, дополнительными технологическими приемами. Категории качества:

  • Обыкновенного качества. К этой группе относятся только нелегированные марки. Количество серы не превышает 0,06%, фосфора – 0,07%.

  • Качественные. Бывают нелегированными и легированными. S – не более 0,04%, P – до 0,04%.

  • Высококачественные – нелегированные и легированные. Количество серы до 0,02%, фосфора – 0,03%.

  • Особовысококачественные. Это легированные марки, полученные способами электрошлакового или электродугового переплава, содержат минимально возможное количество вредных примесей: серы – не более 0,15%, фосфора – до 0,025%.

По степени раскисления


Раскисление – это операция, при которой из сплава удаляется кислород, вызывающий его хрупкое разрушение при высокотемпературных деформациях. Элементы, используемые для раскисления: алюминий, марганец, кремний.Классификация марок стали по степени раскисления, влияющей на технологические свойства материала:

  • Кипящие. По мере твердения выделяются газы, создающие имитацию кипения состава. Для раскисления в этом случае используется марганец. Обычно к этой категории относятся малоуглеродистые марки. Их выгружают из печи практически сразу после внесения раскислителей. В отдельных случаях расплав раскисляют в ковше. Из кипящих сплавов производят прокат крупного сечения, который затем переплавляют на материал более высокого качества или подвергают горячей деформации для получения проката меньших размеров сечения.

  • Полуспокойные. Бывают только углеродистыми. Отличаются хорошей ковкостью. Для раскисления используются марганец и алюминий.

  • Спокойные. Качественные легированные марки производят только спокойными. Для раскисления применяют марганец, кремний, алюминий. Кислород в этих сплавах практически весь связывается раскислителями, образовавшимися в результате окислительных реакций,поднимается наверх и удаляется вместе со шлаком. Расплав охлаждается и не сопровождается выделением газов.

По структуре


Структурная форма стали зависит от химического состава, способа производства, дополнительных технологических операций. Различают структуру материала в отожженном и нормализованном состояниях. В отожженном состоянии возможно 6 типов структуры:

  • Доэвтектоидная. В структуре имеются феррит и перлит, который является смесью двух фаз – феррита и цементита (или карбидов). К ферритному классу относятся все углеродистые и низколегированные стальные сплавы.

  • Эвтектоидная. Перлитная структура обеспечивает хорошую обрабатываемость стального сплава. Ее дисперсные виды – троостит и сорбит.

  • Заэвтектоидная. Перлит и цементит, который является представителем фаз внедрения.

  • Ледебуритная. Первичный ледебурит (эвтектическая смесь перлита и цементита).

  • Аустенитная. Это твердые растворы, пересыщенные углеродом. Сплавы этого класса образуются при высоких концентрациях хрома, никеля и марганца. Они отличаются высоким уровнем ударной вязкости.

  • Ферритная. Представляет собой твердые растворы, слабо насыщенные углеродом.


Углеродистые стали могут иметь структуру одного из трех первых классов, легированные – всех шести. После нормализации возможны 4 структурных состояния: ферритное, перлитное, аустенитное и мартенситное. Мартенситная структура, присущая средне- и высоколегированным сталям, характеризуется высокими прочностными характеристиками и мелкозернистостью.

Принципы классификации и маркировки стали по российской системе


В России используются буквенно-цифровые маркировки, конкретный тип которых зависит от качества сплава.

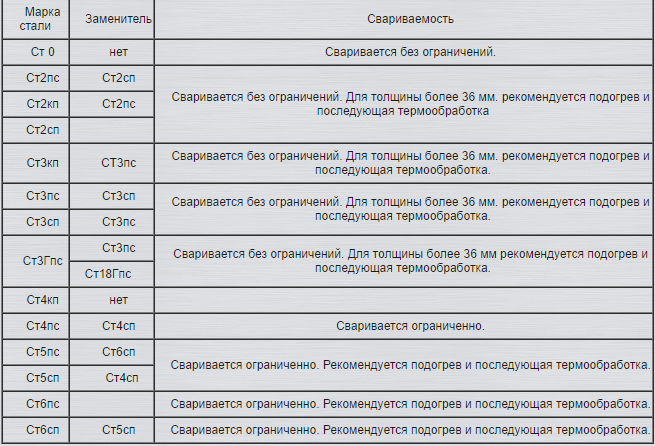

  • Стали обыкновенного качества обозначаются буквами ст, после которых указывается индекс марки (0-6) и уровень раскисления. Сп – спокойные, пс – полуспокойные, кп – кипящие. Впереди может стоять буква А (сплав обладает гарантированными механическими параметрами, часто его на ставят), Б– гарантированным химсоставом, В – с гарантированными механическими характеристиками и химсоставом. Пример: Ст3 – сталь обыкновенного качества с гарантированными механическими свойствами и условный индекс 3, для которого содержание углерода составляет 0,14-0,22%.

  • В качественных сталях буквы вначале маркировки отсутствуют. Количество углерода указывается в сотых долях процента. В конце ставится уровень раскисления. Пример: 08кп. Содержание углерода – 0,08%.

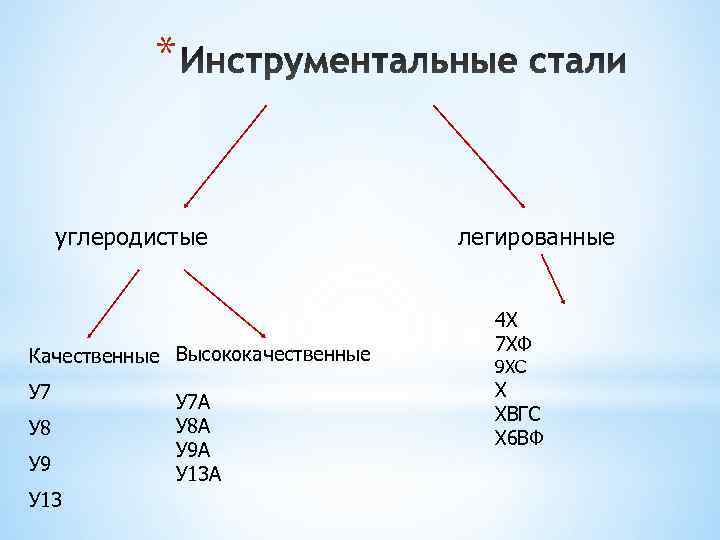

  • Качественные инструментальные стали в начале маркировки имеют букву У, далее следует количество C в сотых долях процента. В конце обозначения высококачественного сплава ставится буква А. Например, маркировка У7А расшифровывается как высококачественная углеродистая сталь с содержанием углерода 0,07%.

  • В быстрорежущих сталях маркировка начинается с буквы Р, после которой указывается количество вольфрама в процентах. Например, Р17 – быстрорежущий сплав, содержащий 17% W.

  • В конструкционных легированных сталях содержание углерода проставляется в сотых долях процента. Далее указывается условное обозначение элементов и их содержание в процентах. Пример: 12Х18Н10Т. Такая сталь содержит 0,12% углерода, хрома – 18%, никеля – 10%, титана – примерно 1%.

Как расшифровать марку стали в европейской и американской системах


Для коррозионностойких сталей в Европе и Америке часто используют систему маркировки AISI. Она предусматривает наличие трех цифр, одной или нескольких букв. Первая цифра в маркировке металла обозначает класс стали. Следующие две цифры соответствуют порядковому номеру сплава в группе. Значение букв, используемых в маркировке стальных сплавов:

  • содержание углерода менее 0,03%;

  • содержание Св пределах 0,03-0,08%;

  • сплав содержит азот;

  • малоуглеродистые стали, содержащие азот;

  • высокая концентрация серы и фосфора;

  • содержится селен, B – кремний, Cu – медь.


В США могут применяться и другие системы маркировки. В Европе существует система, во многом похожая на российскую систему маркировки. Содержание углерода указывается в сотых процента. Отличия заключаются в том, что сначала идет перечисление легирующих элементов, а затем в том же порядке следует их процентное содержание, лигатуры указываются в соответствии с таблицей Менделеева. Если какой-то элемент присутствует в количестве более 5%, то перед маркировкой ставится буква X. Например: X5CrNi18-10. В этой стали содержится 0,05% углерода, 18% хрома и 10% никеля.

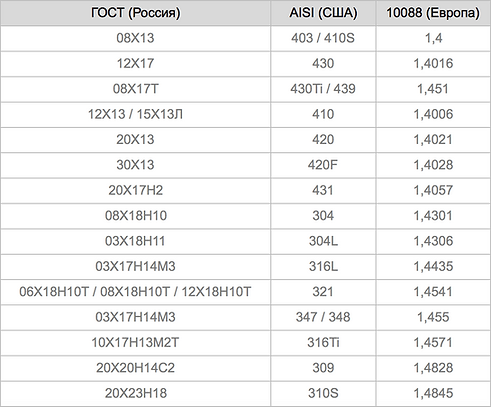

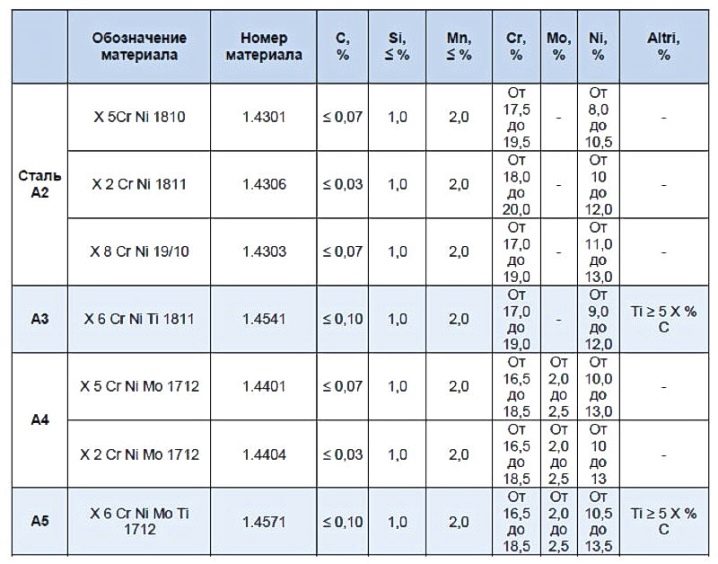

Таблица обозначений легированных сталей в разных системах маркировки





























Стандарт США ASTM A240
Европейские стандарты EN10088-2 и EN 10095
Российский стандарт ГОСТ 5632-2014
Химический состав, %

C max
Cr
Ni
Mo
Ti

Аустенитный класс

Коррозионностойкие

AISI304
1. 4301
12Х18Н9
0,07
17-19
8-10

AISI 304DDQ
1.4301
08Х18Н10
0,07
17-19
9-10

AISI 304L
1.4307
04Х18Н10
0,03
18-19
8-10

AISI 316
1.4401
03Х17Н14М2
0,03
16,5-18,5
10-13
2-2,5

AISI 316L
1. 4432
03Х17Н14М3
0,03
16,5-18,5
10,5-13
2,5-3

AISI 316Ti
1.4571
08Х17Н13М2Т
0,08
16,5-18,5
10,5-13,5
2-2,5
5*C-0,7

AISI 321
1.4541
12Х18Н10Т
0,08
17-19
9-12
5*C-0,7

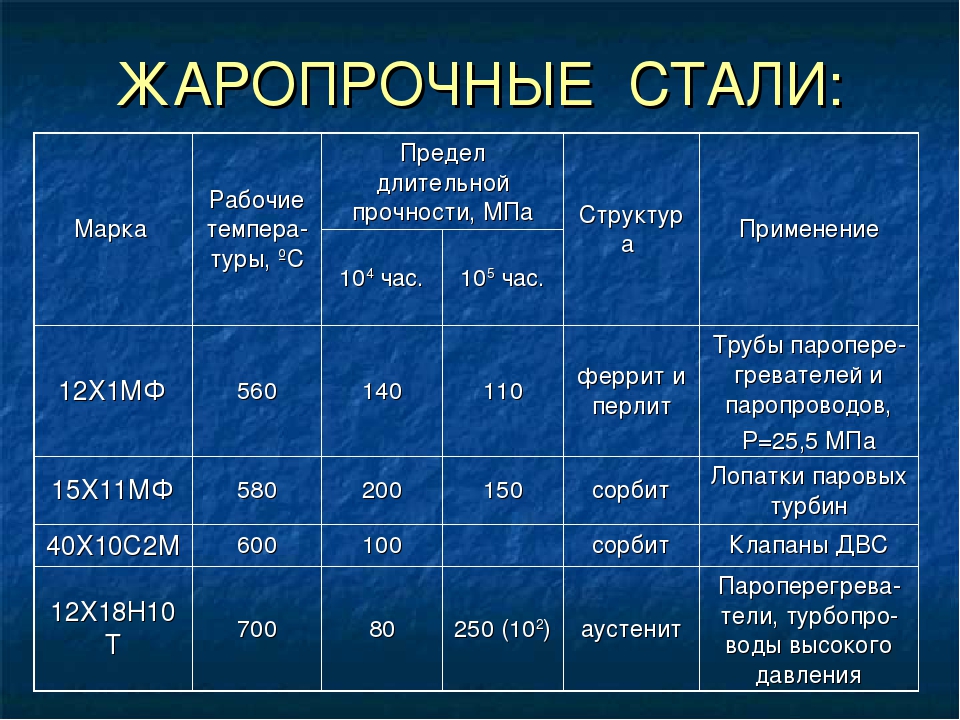

Жаростойкие и жаропрочные

AISI 309S
1. 4833
20Х23Н13
0,15
22-24
12-14

AISI 310 S
1.4845
20Х23Н18
0,10
24-26
19-22

Ферритный класс

Коррозионностойкие стальные сплавы

AISI 410S
1.4000
08Х13
0,08
12-14

AISI 430
1. 4016
12Х18
0,12
16-18

AISI 430Ti
1.4510
08Х17Т
0,08
16-18
До 0,8

AISI 409
1.4512
08Х13
0,08
0,5-11,75

Мартенситный класс

Коррозионностойкие стальные сплавы

AISI 410
1.4006
12Х13
0,08-0,15
11,5-13,5

AISI 420L
1. 4021
20Х13
0,16-0,25
12-14

AISI 420
1.4028
30Х13
0,26-0,35
12-14

AISI 420
1.4031
40Х13
0,36-0,42
12,5-14,5

AISI 420
1.4034
45х13
0,43-0,5
12,5-14,5


Другие статьи:

Закалка стали
Отпуск стали
Состав и свойства стали

Марки ножевой стали | 009.

ru

Новости

18.11.2016

При оценке материала, из которого изготовлен нож и его лезвие, следует учитывать, что это не единственный важный фактор качества оружия. Кроме стали, также очень важны форма и профиль лезвия (например, клинок формы танто вряд ли подойдет для того, чтобы снять шкуру с оленя). Но, вероятно, параметры закалки лезвия являются одними из важнейших. Хорошая цельная закалка даже на плохой стали может привести к тому, что такой клинок окажется лучше, чем клинок из лучшей стали, но с худшей по качеству закалкой. Плохая термическая обработка может привести к тому, что лезвие из нержавеющей стали потеряет свою устойчивость к коррозии, либо упругая сталь станет хрупкой, и так далее. К сожалению, из всех трех самых главных свойства лезвия (профиль клинка, тип стали и тип закалки), закалку нельзя оценить визуально. Как результат этого, на нее зачастую не обращают внимания, уделяя ее лишь форме клинка и типу стали.

Также при оценке клинка следует помнить о цели его создания и о возможном применении. Сталь типа 440А часто служит предметом насмешек, но для подводного плавания в соленой воде лучше предпочесть нож из этой стали, чем из L-6. По свойствам закаленная сталь 5160 обладает удивительной твердостью, но если нужен охотничий нож для разделки оленя, то лучше выбрать лезвие с содержанием сплава 52100, и так далее. Универсальных клинков не бывает, увы.

Простыми словами сталь – это сплав железа с углеродом. Если последнего вещества слишком много, то образуется чугун. Если наоборот мало, то получается жесть. А сталью называется сплав с одинаковым количеством обеих компонентов. Различные типы стали определяются в первую очередь не пропорциям углерода и железа, а легированием добавками и примесями, которые наделяют заготовку различными свойствами. Ниже в алфавитном порядке приведены типы стальных сплавов, которые имеют такие составные элементы:

  1. Углерод. Есть во всех типах сталей и является основным компонентом. Придает жесткость и твердость. Чаще всего его содержание составляет более 0,5%. Такая сталь называется высокоуглеродистой.

  2. Хром. Делает сплав износостойким, способным к закаливанию и устойчивым к коррозии. Сталь, в составе которой имеется 13% хрома, именуется «нержавеющей». Хотя, несмотря на это, любой подобный сплав может все же корродировать, если за ним неправильно ухаживать.

  3. Марганец. Это важный элемент, который придает металлу зернистую структуру и способствует износостойкости, жесткости и прочности клинка. Он применяется для улучшения качеств стали в процессе проката и ковки. Есть во всех ножевых стальных сплавах, кроме L-6, A-2 и CPM 420V.

  4. Молибден. Этот твердоплавкий элемент предотвращает хрупкость и ломкость клинка, делает его стойким к нагреву. Присутствует в большинстве сплавов. Стали, которые закаливаются на воздухе, содержат минимум 1% молибдена.

  5. Никель. Применяют для устойчивости и твёрдости к коррозии, а еще для вязкости сплава. Имеется в сталях AUS-6, AUS-8 и L-6.

  6. Кремний. Используют для крепости клинка при его ковке.

  7. Вольфрам. Делает лезвие износостойким. Вольфрам, сочетаясь с молибденом или хромом, превращает сталь в «быстрорежущуюся». Подобная сталь марки М-2 содержит большое количество вольфрама. Также пригодна для изготовления танковой брони.

  8. Ванадий. Способствует прочности и износостойкости. Это твердоплавкий элемент, который имеет повышенную твердость и используется в изготовлении мелкозернистой стали. Во многих сталях есть ванадий, но больше всего его в марках Vascowear, M-2, 420V, CPM T440V.

Нержавеющая сталь или углеродистые стальные сплавы

В основном лезвия ножей из подобной стали кованные. Нержавеющая сталь тоже может коваться, но это делать не так-то просто. Углеродистую сталь по желанию можно закалить или опустить, чтобы сделать лезвие твердым и упругим. А нержавейку нельзя так просто обработать на свое усмотрение. Углеродистая сталь намного быстрее корродирует по сравнению с нержавеющей. К тому же она часто проигрывает нержавеющей по большинству параметров. Но ниже приведенные марки углеродистых сталей могут быть очень хорошими, особенно при качественной закалке.

В системе AISI обозначено, что стали с номерами 10хх – это углеродистые. Все остальные номера – легированные сплавы. Система SAE называет стали с буквенными индексами (например, А-2) инструментальными. Классификация ASM встречается крайне редко и мало используется на практике. Очень часто последние цифры в обозначении стали указывать на количество углерода в стали.

  1. O-1 – это самый популярный тип стали у кузнецов. Хорошо держит и воспринимает воронение лезвия, очень прочный, но быстро ржавеет. Используется в ножах Randall.

  2. W-2 – твердый и хорошо держит заточку. Из такого сплава делают напильники. Carbon V – торговое название марки стали, которая принадлежит компании Cold Steel. Обозначает весь тип подобных сплавов, а не один определенный. На маркировке есть дополнительные индексы для того, чтобы отличать конкретные марки сплава.

  3. 0170-6 / 50100-B – обозначения одной марки стали по разным классификациям. Это отличный хромо-ванадиевый стальной сплав, который чем-то напоминает О-1, но при этом он значительно дешевле. A-2 – хорошая самозакаливающаяся инструментальная сталь, которая известна своей прочностью и способностью удерживать режущие свойства кромки. Самозакаливание не дает возможности дополнительно закаливать и отпускать ее. Из-за своей прочности ее часто используют для изготовления боевых ножей.

  4. L-6 – эта марка сталей предназначена для ленточных пил. Она прочна, хорошо держит заточку, податлива для ковки. Такая сталь является одной из лучших для создания прочных ножей. M-2 – это «высокоскоростная» сталь, которая сохраняет свои свойства и химический состав в том числе даже при очень высокой температуре. Поэтому ее используют в промышленности во время резки при сверхвысоких температурах. Данная сталь отлично держит заточку, прочная, но чуть уступает в этом плане выше описанным маркам. Но в то же время она гораздо прочнее нержавеющей стали и намного лучше сохраняет режущие качества. Правда, имеет серьезный недостаток – легко ржавеет.

  5. 5160 – такая марка весьма популярна среди кузнецов, особенно сейчас. Она считается пружинящей и относится к числу высококачественных профессиональных сталей. Ее состав простой. Для лучшей закаливаемости в нее добавляют хром. Отлично держит заточку, но пользуется спросом в основном из-за своей выдающейся прочности. Также из нее изготавливают особо твердые ножи. 52100 – шарикоподшипниковая марка стали, которая часто используется при ковке. По сравнению с маркой 5160 лучше держит заточку, но не очень прочная. Ее в основном применяют в изготовлении охотничьих и других менее прочных по сравнению со стальными ножей. Но это сделано ради большей пользы и лучшего сохранения остроты лезвия.

  6. D-2 – иногда ее называют «полунержавеющей». В ее составе примерно 12% хрома. Это чуть меньше, чем в нержавеющей стали. Данная марка – самая стойкая к коррозии из вех углеродных сплавов. При этом хорошо держит заточку кромки лезвия. Правда, она менее прочная по сравнению с другими марками этого раздела и не поддается окончательной полировке. Vascowear – крайне редкая марка стали, которая содержит много ванадия. Она чересчур тяжела в обработке, но это не мешает ей быть очень износостойкой. В производстве почти не встречается.

  7. Vascowear – крайне редкая марка стали, которая содержит много ванадия. Она чересчур тяжела в обработке, но это не мешает ей быть очень износостойкой. В производстве почти не встречается.

Нержавеющая сталь

Любая сталь поддается ржавлению. Но благодаря добавлению не менее 13% хрома «нержавеющие» стали более стойкие к коррозии. Также стоит обратить внимание на то, что 1% хрома в составе не делает сталь «нержавеющей». Стандарт ножевой промышленности – это именно 13% хрома. Правда, в справочнике по металлам ASM сказано, что более 10% будет достаточно. В других источниках установлены свои количественные границы. Легирующие элементы подвергаются сильному влиянию содержанию хрома. Нержавеющий эффект может дать и сочетание более низкой доли хрома и правильно подобранных других примесей.

  1. 420 – по сравнению с 440-ой маркой эта сталь имеет более низкое содержание углерода и поэтому она слишком мягкая и плохо держит заточку. Ее часто используют при изготовлении ножей для подводников из-за высокой коррозийной стойкости. Также применяют для недорогих ножей. Помимо использования в соленой воде, чересчур мягкая для создания функционального лезвия. Из нее делают недорогие ножи, которые производятся в Юго-Восточной Азии. А американские и европейские производители используют ее разновидность 420er.

  2. 440 A — 440 B — 440C – в зависимости от типа (А, В, С) возрастает содержание углерода (0,75%, 0,9%, 1,2%) и соответственно твердость стали. Марка 440С – хорошая высокотехнологическая нержавеющая сталь, с твердостью преимущественно в 56-58 единиц. Все три типа устойчивы к коррозии, но лучше всего, конечно же, 440А. Кстати, именно она отлично подходит для ежедневного использования, поскольку имеет очень качественное закаливание. Марка 440С очень распространена. Ее признали второй основной ножевой нержавеющей сталью (первая — ATS-34).

  3. 425M — 12C27 – эти две марки подобны 440А. Первая из них (примерно 1% углерода) используется в изготовлении ножей. Вторая – это традиционная скандинавская сталь, которую применяют для создания финских и норвежских ножей.

  4. AUS-6 — AUS-8 — AUS-10 (6A, 8A, 10A) – японские марки нержавеющей стали. Тоже похожи на 440 (А, В, С). Марка AUS-6 — 0,65% углерода, AUS-8 – 0,75% углерода, AUS-10 – 1,1% углерода. Не совсем хорошо держит закалку, если сравнивать данную сталь с ATS-34, но зато она немного прочнее и мягче. AUS-10 не так устойчива к коррозии, как 440С, но значительно тверже. У всех этих трех типах есть примесь ванадия. Это делает металл износостойким.

  5. GIN-1 или G-2 – это отличная нержавеющая сталь, которая имеет немного меньше молибдена и углерода, но зато больше хрома, чем ATS-34.

  6. ATS-34 — 154-CM – одна из высокотехнологичных сталей в настоящее время. 154-СМ означает маркировку подлинного американского варианта стали. ATS-34 разработали в компании Hitachi. Она очень напоминает сталь 154-СМ. Для нее характерно высокое качество, нормальная твердость (около 60 единиц), хорошее удерживание заточки и достаточная прочность, несмотря на свою твердость. По устойчивости к коррозии уступает 400-м маркам.

  7. ATS-55 – довольно похожа на ATS-34, но не содержит молибден и имеет добавки некоторых других присадок. По этой стали не очень много информации, но о ней можно точно сказать, что она способна сохранять остроту режущей кромки так же, как и ATS-34. Но она еще и намного тверже. Молибден – это дорогое вещество, которое используют для «высокоскоростных» лезвий. Но ножам не всегда необходимы подобные свойства, поэтому есть надежда, что заменив молибден на другой элемент, можно будет значительно удешевить эту сталь, при этом сохранив все ее лучшие качества.

  8. BG-42 – данная марка была представлена Бобом Лавлесом, как перемагниченная ATS-34. Она лишь отличается тем, что в ней в 2 раза больше магния, а ванадия в составе – 1,2% (у ATS-34 его вообще нет). Благодаря этому сталь держит заточку даже лучше, чем ATS-34.

  9. CPM T440V — CPM T420V – эти обе стали отлично держат заточку (лучше марки ATS-34, но уступает ей в прочности) и первый раз заточить их довольно сложно (это зависит от степени закалки). 420V является сталью компании СРМ и считается аналогом 440V. У этой марки удвоена доля ванадия и уменьшено содержание хрома. Такая сталь более износостойкая и немного прочнее, чем 440V. CPM T440V в производстве использует компания Spyderco и традиционный производитель ножей Sean McWilliams.

  10. 400 — эту маркировку использовала компания Cold Steel перед тем, как начала использовать AUS-8. Это недорогая сталь, которую под таким названием порой применяют и другие производители ножей.

Большой выбор ножей Вы можете приобрести в нашем интернет-магазине охотничьих товаров. Также, при необходимости консультанты окажут необходимую консультацию!

Другие статьи



  • 20 мая 2022, 11:07


    Засидки охотничьи от Ameristep – воплощенная всеобъемлющая практичность, маскировка и комфорт


    Специализация компании – производство сопутствующих товаров и аксессуаров для охоты, основанное на собственных инновационных разработках, расширена и углубленно доработана с использованием привлеченных внешних смежных инновационных компетенций и технологий компаний-партнеров, в первую очередь из сферы маскировочных материалов и ряда других.



  • 02 марта 2022, 13:05


    Инструменты от Wheeler Engineering (США) для обслуживания оружия: качество, точность, надежность, комплектность, деликатность, практичность.


    Wheeler Engineering работает в составе корпорации Battenfeld Technologies и производит известные во всем мире качественные оружейные инструменты, приспособления и аксессуары для деликатного ухода для каждого типа огнестрельного оружия и его ремонта, как в легендарных специализированных и универсальных наборах, так и поштучно.



  • 19 декабря 2021, 14:19


    Обзор оружейной химии MontanaX-Treme премиум-класса – чистит эффективно, деликатно, комплексно


    Статус бренда Montana X-Treme в его настоящем виде тесно связан с корпорацией Western Powders, Inc. и ее мощным производством в штате Монтана, с 1972 года ставшей ведущим дистрибьютором порохов в Северной Америке, обеспечивая их поставку для всех основных марок огнестрельного оружия.

Вы можете подписаться на наши новости


  Подписываясь на новости, я принимаю пользовательское соглашение и подтверждаю, что ознакомлен и согласен с политикой конфиденциальности данного сайта

Различные марки стали

29 июня 2017 г.
Обновлено: 10 декабря 2020 г.
автор: ИМС

Свяжитесь с нами

Нержавеющая сталь , углеродистая сталь

Время чтения: 1 м 59 с

Требования вашего проекта часто определяют, с каким типом стали вам следует работать. Как обычный металлический материал, сталь классифицируется на основе химических и физических свойств стали. Четыре типа стали, используемые в широком спектре отраслей промышленности, включают углеродистую сталь, нержавеющую сталь, легированную сталь и инструментальную сталь.

Ознакомьтесь с нашим выбором стали в IMS!

Углеродистая сталь

С содержанием углерода от 0,04% до 1,5% углеродистая сталь составляет около 90% производства стали. Углеродистая сталь часто классифицируется по содержанию углерода: мягкая, среднеуглеродистая или высокоуглеродистая сталь.

Посмотреть изделия из углеродистой стали

Мягкая углеродистая сталь

Мягкая углеродистая сталь включает углеродистую сталь с содержанием углерода от 0,04% до 0,30%. Ее также называют «низкоуглеродистой сталью».

Свойства мягкой углеродистой стали

  • Высокая обрабатываемость
  • Высокая пластичность
  • Высокая свариваемость
  • Экономичный

Применения для мягкой углеродистой стали

  • Автомобильные компоненты
  • Конструкционная сталь
  • Проводка
  • Бытовые приборы
  • Машины
  • Поковки
  • Трубка

Среднеуглеродистая сталь

Среднеуглеродистая сталь включает сталь с содержанием углерода от 0,30% до 0,60%.

Свойства среднеуглеродистой стали

  • Средняя прочность
  • Средняя пластичность
  • Низкая прокаливаемость
  • Термообрабатываемый

Применение для среднеуглеродистой стали

  • Компоненты автомобилей, такие как оси или шестерни
  • Детали машин

Высокоуглеродистая сталь

Высокоуглеродистая сталь включает сталь с содержанием углерода от 0,60% до 1,50%.

Свойства высокоуглеродистой стали

  • Высокая твердость
  • Высокая прочность
  • Низкая обрабатываемость
  • Низкая пластичность

Применение высокоуглеродистой стали

  • Инструменты
  • Литье под давлением
  • Стальные стержни
  • Железные дороги

Для защиты от ржавчины и коррозионной стойкости углеродистые стали обычно обрабатывают горячим цинкованием.

Нержавеющая сталь

Свойства нержавеющей стали включают не менее 10,5% хрома, что помогает предотвратить коррозию и образование пятен. В то время как углеродистая сталь, как правило, подвержена ржавчине, нержавеющая сталь имеет хромовую пленку, которая блокирует окисление.

Посмотреть изделия из нержавеющей стали
Свойства нержавеющей стали

  • Высокая прочность на растяжение
  • Легко формуется
  • Стойкий к коррозии
  • Экологичный

Типы нержавеющей стали

  • Аустенитная сталь
  • Мартенситный
  • Ферритный
  • Дуплекс
  • Упрочненный атмосферными осадками

Применения из нержавеющей стали

  • Хирургическое оборудование
  • Конструктивные детали
  • Применение в пищевой промышленности
  • Аэрокосмические компоненты
  • Автомобильные клапаны и фитинги

Легированная сталь

Свойства легированной стали должны включать другие элементы в стандартную смесь железа и углерода.

  • Распространенными элементами являются марганец, хром, молибден, кремний и никель.
    • К ним относятся повышенная твердость, коррозионная стойкость, термостойкость и общая прочность.
  • В зависимости от состава некоторые специальные легированные стали используются в аэрокосмической промышленности и компонентах самолетов.

Инструментальные стали содержат большую долю вольфрама, молибдена, хрома и ванадия.

Посмотреть изделия из инструментальной стали

  • Благодаря таким химическим свойствам, как твердость и износостойкость, инструментальная сталь сохраняет остроту даже в самых жарких условиях.
  • Идеально подходит для изготовления инструментов или приложений, требующих резки, экструзии и литья других металлов.
  • Изделия из инструментальной стали включают стальной пруток или стальные плиты и листы.

Найдите подходящую марку стали для вашего проекта

Если вам нужны изделия из углеродистой или нержавеющей стали, у IMS есть подходящее решение для вас. Зайдите в один из наших офисов или закажите металл онлайн и заберите его.

Нержавеющая сталь , Углеродистая сталь

Предыдущий пост: Латунь против бронзы

Следующая запись: Типы нержавеющей стали

Избранные категории

Защита от ржавчины Основы работы с металлом Как работать с серией Металлические профили Отраслевые справочники Металлы

Другие категории

Свяжитесь с нами

Получайте ежемесячные обновления от IMS! Войдите в систему или используйте форму ниже, чтобы начать получать обновления.

Имя *

Фамилия *

Электронная почта *

Компания

Получать обновления

Полное руководство по различным типам стали

Сталь в различных ее видах является жизненно важным компонентом экономики Соединенных Штатов. По состоянию на январь 2020 года внутреннее производство стали составляло 1 928 000 тонн, что делает сталь одним из наиболее широко потребляемых продуктов отечественного производства. От зданий до медицинского оборудования и транспортных средств мир буквально работает на стальной продукции. Но не все стальные материалы сделаны одинаково.

Существует несколько типов стали и сплавов, каждый из которых обладает уникальными свойствами, что делает их подходящими для конкретных производственных целей. Некоторые стали прочные и тяжелые, в то время как другие стали пластичны и универсальны.

Часто наши клиенты обращаются к нам по поводу наилучшего типа стали для их применения. Мы составили это краткое руководство, чтобы помочь вам разобраться в языке стали. Конечно, у вас могут возникнуть вопросы по поводу приложения. Не стесняйтесь обращаться к нам с любыми уникальными потребностями в недвижимости, чтобы мы могли помочь вам найти подходящую сталь и производителя для ваших нужд.

Углеродистая сталь

Технически углеродистая сталь представляет собой металлический сплав, содержащий как железо, так и углерод. Но в обрабатывающей промышленности углеродистая сталь часто определяется несколькими способами. Оба нижеперечисленных материала представляют собой «углеродистую сталь» на рынке металлов.

  • Сталь, содержащая до 2% углерода
  • Сталь, которая не содержит каких-либо стандартных количеств элементов, которые классифицировали бы ее как «легированную сталь» (например, кобальт, никель, вольфрам, молибден, титан, цирконий, ванадий, хром и т. д.)

Вы также можете заметить, что термин «углеродистая сталь» применяется к сталям с содержанием меди менее 0,4% или сталям с определенным содержанием магния по отношению к меди, хотя эти определения оспариваются в разных отраслях. Для целей этого мы говорим о первых двух определениях.

Существует три классификации углеродистой стали: низкоуглеродистая, средняя и высокоуглеродистая. с содержанием углерода до 0,30%. Это, безусловно, самый распространенный тип стали на рынке металлов. Для этого есть несколько причин. Во-первых, низкоуглеродистая сталь относительно недорогая. Кроме того, поскольку содержание углерода ниже, чем в стали со средним и высоким содержанием углерода, низкоуглеродистая сталь легко формуется и идеально подходит для применений, где прочность на растяжение не является первостепенной задачей, например, для конструкционных балок.

Еще одним преимуществом низкоуглеродистой стали является то, что ее свойства можно относительно легко улучшить путем добавления дополнительных элементов, таких как магний. Низкоуглеродистая сталь также является идеальным выбором для науглероживания, которое улучшает поверхностную твердость, не влияя на пластичность или ударную вязкость.

Каковы некоторые общие области применения низкоуглеродистой стали?

  • Элементы конструкции
  • Машины
  • Трубы
  • Бытовая техника
  • Автомобильные компоненты
  • Хирургические инструменты
  • Медицинское оборудование
  • Провода
  • Болты
  • Штамповки
  • и т. д.

Основные свойства низкоуглеродистой стали:

  • Низкая стоимость
  • Низкая твердость
  • Мягкая прочность
  • Высокая обрабатываемость
  • Очень высокая прочность
  • Высокая пластичность
  • Высокая свариваемость

Среднеуглеродистая сталь

Среднеуглеродистая сталь относится к углеродистым сталям с содержанием углерода от 0,31% до 0,60% и содержанием магния от 0,31% до 1,60%. Одним из самых больших преимуществ среднеуглеродистой стали является ее прочность. Однако это сопряжено с некоторыми компромиссами. Среднеуглеродистая сталь имеет низкую пластичность и ударную вязкость, что затрудняет ее формование и сварку.

Каковы некоторые общие области применения среднеуглеродистой стали?

  • Детали машин
  • Напорные конструкции
  • Шатуны
  • Шестерни
  • Железнодорожные пути

Основные свойства среднеуглеродистой стали:

  • Низкая прокаливаемость
  • Средняя пластичность
  • Средняя вязкость
  • Средняя прочность
  • Средняя свариваемость
  • Средняя обрабатываемость

Высокоуглеродистая сталь

Высокоуглеродистая сталь относится к углеродистой стали с содержанием углерода от 0,61% до 1,50% и содержанием магния от 0,31 до 0,90. Когда дело доходит до твердости и ударной вязкости, предпочтение отдается высокоуглеродистой стали. Однако это происходит на компромиссе. Очень трудно сваривать, резать или формовать высокоуглеродистую сталь.

Каковы наиболее распространенные области применения высокоуглеродистой стали?

  • Железные дороги
  • Бары
  • Пружинная сталь
  • Тарелки
  • и т.д.

Основные свойства высокоуглеродистой стали:

  • Низкая прокаливаемость
  • Низкая пластичность
  • Пониженная свариваемость
  • Низкая обрабатываемость
  • Высокая прочность
  • Высокая прочность

Нержавеющая сталь

В то время как углеродистая сталь обычно определяется содержанием углерода, нержавеющая сталь определяется содержанием хрома не менее 10,5%. Как и углеродистая сталь, нержавеющая сталь также содержит углерод и железо, но дополнительный хром — это ключ, который придает ей уникальные свойства. Одним из самых больших преимуществ нержавеющей стали является то, что она защищает сталь от окисления, которое со временем разрушает металлы. Нержавеющая сталь также идентифицируется по блеску, свойству, обеспечиваемому хромом. Вы часто увидите нержавеющую сталь, используемую в кухонной посуде, ножах и медицинском оборудовании.

Как и углеродистая сталь, существуют различные типы нержавеющей стали, каждая из которых имеет уникальную рыночную цену и свойства.

Аустенитные сплавы

Аустенитные сплавы из нержавеющей стали, безусловно, являются наиболее распространенными типами металлов из нержавеющей стали на рынке. Они устойчивы к окислению, имеют уникальный внешний вид и немагнитны (хотя при определенных обстоятельствах могут становиться магнитными).

Существует две распространенные марки аустенитных сплавов:

  • Марка 304
  • Класс 316

Марки аустенитных сплавов также включают 301, 302, 303, 309 и 321.

Ферритные сплавы

Ферритные сплавы из нержавеющей стали являются еще одним полураспространенным сплавом из нержавеющей стали. В отличие от аустенитных сплавов, они магнитны, что позволяет использовать их там, где необходим магнетизм. Как правило, это самые дешевые сплавы из нержавеющей стали из-за относительно низкого содержания никеля.

Существует две распространенные марки ферритных сплавов:

  • Класс 430
  • Класс 434

Мартенситные сплавы

Мартенситные сплавы из нержавеющей стали являются наименее распространенным сплавом из нержавеющей стали. Эти сплавы имеют невероятную твердость и ударную вязкость, но они плохо окисляются, что делает их подходящими только для приложений, требующих невероятной твердости.

Существует одна распространенная марка мартенситного сплава:

  • Марка 420

Легированные стали

Самый широкий и разнообразный ассортимент стальных сплавов – это «легированные стали». Они изготавливаются путем объединения углеродистой стали с различными легирующими элементами, что придает каждой стали уникальные свойства. Существует невероятно широкий спектр легированных сталей, но некоторые из наиболее распространенных включают в себя:

  • Хром
  • Кобальт
  • Молибден
  • Никель
  • Вольфрам
  • Ванадий

Благодаря невероятному разнообразию легированных сталей вы можете создавать стали практически со всеми возможными свойствами, используя легированные элементы. При этом некоторые из этих сталей относительно дороги.

Инструментальные стали

Последняя группа сталей – это инструментальные стали. Это стали, используемые для инструментальной деятельности, такой как сверление. Инструментальные стали, обычно состоящие из молибдена, ванадия, вольфрама и кобальта, являются жаростойкими, долговечными и прочными.

Существует 6 марок инструментальной стали:

  • Воздушная закалка
  • Водоотталкивающий
  • D-тип
  • Горячая обработка
  • Ударопрочные модели
  • Закалка в масле

Вам нужна сталь?

Staub Manufacturing предлагает услуги с использованием большинства сталей, перечисленных выше. Если вашей компании нужны наиболее подходящие стальные детали для производства высококачественной продукции, свяжитесь с нами. Мы являемся американскими производителями, сертифицированными по стандарту ISO 9001:2105, и готовы помочь вам в поставке высококачественных сборных стальных изделий.
