Описание Реле выбора фаз РВФ-01

Реле выбора фаз РВФ-01, РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее — АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.

В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).

РВФ-01 — без функции контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).

РВФ-02 — с функцией контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).

АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы — электрогенератор.

Применяется в сетях с нестабильным напряжением для питания систем охрано-пожарной сигнализации, видео наблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.

Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: три зелёных индикатора наличия напряжения фаз «А1», «А2» и «А3», три жёлтых индикатора срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл», регулятор времени возврата «tвозвр», регулятор порога срабатывания снижения напряжения «Umin».

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ

АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.

При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку. При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.

Рекомендации:

Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы.

Во всех остальных случаях функция приоритета не обязательна.

При отсутствии в схеме контакторов клемму «Y1» использовать не обязательно (только для реле РВФ-01).

При подключении внешних контакторов необходимо выбирать реле РВФ-02 и использовать клемму «Y1» для контроля состояния коммутирующих устройств.

При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-01, РВФ-02

Uном/частота	В/Гц	230/45-65
Umax	В	400
Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с	В	154-209
Гистерезис по напряжению	В	5-7
Точность определения порога срабатывания	В	±3
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с	В	>265
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс	В	>300
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с	В
tвкл повторное	с	1с, 5с, 30с, 2мин,10мин
tвозвр. на приоритетную фазу	с	от 5 до 150
Возможность отключения приоритета фазы		есть
Время переключения на резервные фазы, не более	с	0,1
Коммутируемый ток выходных контактов, не менее	А	16
Потребляемая мощность (под нагрузкой), не более	ВА	1,0
Ресурс выходных контактов под нагрузкой 16А, циклов не менее	шт.	1х106
Степень защиты (по корпусу/по клеммам)		IР40/IР20
Диапазон рабочих температур	оС	— 25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	оС	— 45…+70 (УХЛ4) -60…+70 (УХЛ2)
Положение в пространстве		любое
Габаритные размеры	мм	17,5х90х63
Масса	кг	0,2

ДИАГРАММА РАБОТЫ

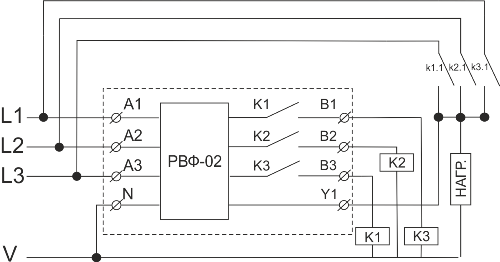

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Прямое управление нагрузкой (Iнагр	Управление нагрузкой через магнитные пускатели (Iнагр

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

Смотрим внимательно что еще надо будет докупить и сделать чтобы это заработало.

И есть другой, современный вариант, действительно электронный и с индикатором.

Реле выбора фаз 80А (ПФ-80)

Сопутствующие товары

Отзывы о Реле выбора фаз РВФ-01

Отзывов пока не было. Вы можете оставить его первым

Реле выбора фаз РВФ-3/60

Roxalan
Реле
Реле контроля фаз
РВФ-3/60

Товар сертифицирован

Код товара: 20623

Обозначение: РВФ-3/60

Гарантия и сервис

Связаться с нашим менеджером и сообщить о неисправности

Нашли дешевле?

Описание
Характеристики
Отзывы (0)

Реле выбора фаз РВФ-3/60 используется для питания промышленной или бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3×380+N, с целью защиты однофазных потребителей от недопустимых колебаний напряжения.

Возможность выбора приоритетной фазы.
Переключатель автоматически выбирает наиболее благоприятную фазу.
Устанавливается переключатель фаз на Din-рейку.

Параметры	Значения
Рабочее напряжение	100 – 300В
Максимальное напряжение	500В
Рабочий ток нагрузки на реле	60А (макс. 80А)
Время отключения по верхнему пределу	40мс
Время отключения по нижнему пределу	1сек., 120В≤ 40мс
Нижний предел срабатывания	140 – 210В
Верхний предел срабатывания	230 – 280В
Время задержки повторного включения	5 – 600сек.
Время возврата на приоритетную фазу	0 – 600сек.
Время паузы при переключении с одной фазы на другую	0-600сек.
Выбор приоритетной фазы	L1, L2, L3
Гистерезис *	1 – 10В
Максимальная погрешность в измерении напряжения	1%
Потребляемая мощность	1,5Вт
Рабочая температура	от -30 до 40°C
