1. Применение алюмокомпозитных материалов для облицовки.

Вентилируемый фасад с облицовкой алюминиевыми композитными панелями (АКП) является вторым по популярности после фасада с облицовкой из керамогранита. Доля навесных вентилируемых фасадов с облицовкой из алюминиевых композитных панелей составляет 28% от общего количества монтируемых облицовочных материалов (доля вентфасадов с керамограниом – 31%).

Основная область применения этого вида облицовки – общественные здания: бизнес-центры, гостиницы, административные здания, магазины и другие.

С помощью данного композитного материала возможно создавать выразительные презентабельные фасады в стиле high tech.

Широкое применение алюмокомпозитных панелей (АКП) обусловлено разнообразием цветовой гаммы, а также возможностью раскроя алюминивого композитного материала под необходимых размер. Алюмокомп озитный материал может подвергаться множеству вариантов обработки (вальцовка, фрезеровка, полноцветная печать по жестким поверхностям), что позволяет изящно решать практически любую архитектурную задачу. Композитные панели имеют уникальные свойства, полученные ими благодаря сочетанию характеристик составляющих его компонентов: представляя собой многослойный (композитный) материал, он объединяет в себе легкость и прочность, столь востребованные в современном строительстве. Фасадные панели не теряют своей формы, выдерживают воздействие осадкой, температурных перепадов, солнечной инсоляции. Они легки в обслуживании имеют в своем арсенале модификации поддерживающие горение.  Алюминивый композитный материал(АКМ), из которого затем нами изготавливаются алюмокомпозитные панели, выпускается в различных размерах, что дает простор для Ваших творческих решений. Комбинация разных способов  крепления может использоваться как архитектурный прием, позволяющий делать легкий акцент на определенные линии здания, создать практически любую форму фасада, что повышает его декоративную ценность.

2. Технические характеристики алюмокомпозитного материала.







Основные характеристики алюмокомпозитного материала:

длина, мм

2440-4000

ширина, мм

1220-1500

толщина, мм

1,2-5,0

теплопроводность, Вт/(м*К), не более

0,40

изменение линейных размеров после теплового воздействия, %, не более

2,0

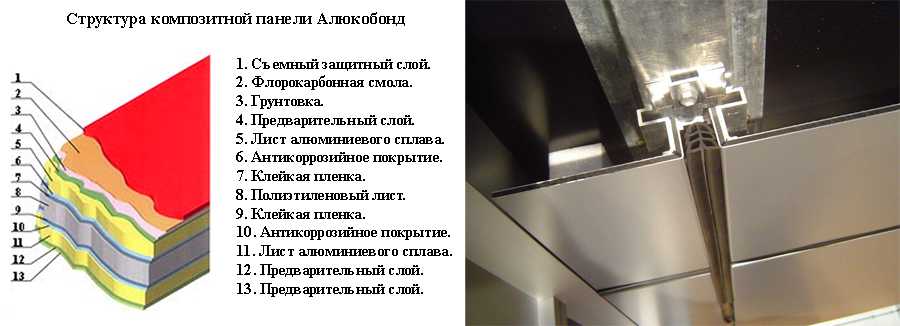

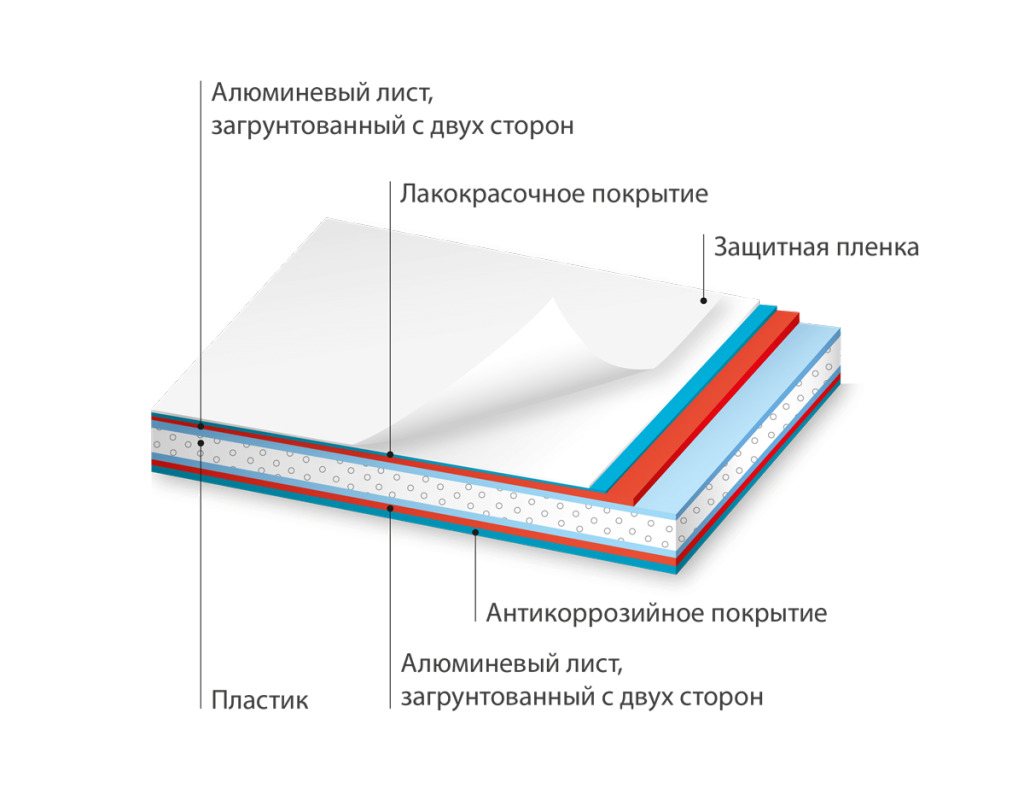

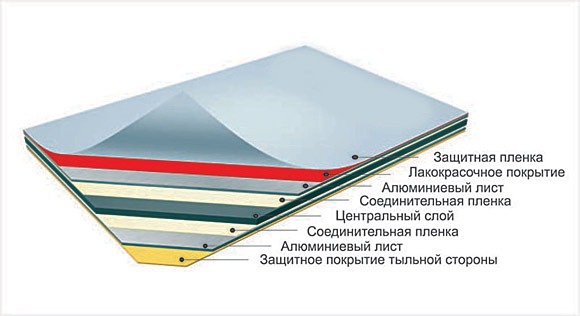

Алюминиевый композитный материал состоит из слоев, представленных на рисунке:

  1. Защитная пленка
  2. Поливинилфторидное покрытие
  3. Грунтовка
  4. Алюминиевый лист (0,5мм)
  5. Адгезионное покрытие
  6. Средний слой (пенополиэтилен)
  7. Адгезионное покрытие
  8. Алюминиевый лист (0,5мм)
  9. Рабочее покрытие (полиэстер)
  10. Рабочее покрытие (полиэстер)

Алюмокомпозитный материал достаточно легок по сравнению с аналогами






Вид материала

Толщина (мм)

Вес(кг/м кв. )

Плотность (кг/м куб.)

Алюминиевый композитный материал

4

4,8

1200

Алюминиевый лист

3,3

8,94

2710

Нержавеющая сталь

2,4

18,86

7860

Примечание: все приведенные выше данные веса даны как показатели нетто, без добавок. Согласно данной таблице, алюминиевый композитный материал на 40% легче алюминиевых листов.

3.Подконструкция для вентфасада из алюкобонда

Сегодня на рынке фасадных систем в России существует более 70 сертифицированных фасадных систем, отличающихся друг от друга конструктивными особенностями, материалами изготовления и стоимостью.

По материалу подконструкции фасадные системы с воздушным зазором можно разделить на:

  1. Из оцинкованной стали;
  2. Из алюминиевых сплавов;
  3. Из коррозионностойких сталей;
  4. Комбинированные.

Наиболее экономичные — оцинкованные подконструкции, несколько дороже — алюминиевые. Самые дорогие — из коррозионностойкой стали. Для удешевления последних применяют комбинированные подконструкции с кронштейнами из коррозионностойкой стали и направляющими из оцинкованной стали.

По долговечности, которая обусловлена коррозионной стойкостью, системы располагаются в следующем порядке:

  1. Из коррозионностойкой стали;
  2. Из алюминиевых сплавов;
  3. Из оцинкованной стали.

4. Вес 1 м2 системы:

 10 – 14 кг

5. Крепление облицовки

Крепление облицовки из алюминиевого композитного материала может быть скрытым и открытым.
Скрытое крепление алюминиевой композитной касссеты показано на примере подсистемы «Сиал».



Открытые варианты крепления показаны на примерах систем компании «Юкон Инжиниринг».

АТС 104





размеры, цвета, монтаж, оригинальный производитель

Алюкобонд — часто задаваемые вопросы


Панели Алюкобонд (ALUCOBOND®) зарегистрированная торговая марка алюминиевых композитных панелей производства 3A Composites. Алюкобонд появился на российском рынке в 90-х годах и с тех пор, для российских строителей, его название стало нарицательным именем, обозначающим название всей группы алюминиевых композитных панелей разных производителей.


Состав: Алюминиевые композитные панели ALUCOBOND состоят из двух листов алюминия, толщиной 0,5 мм., соединенных между собой специальным наполнителем. Наполнитель бывает как минеральный, так и полиэтиленовый.  Общая толщина составляет 4 мм.

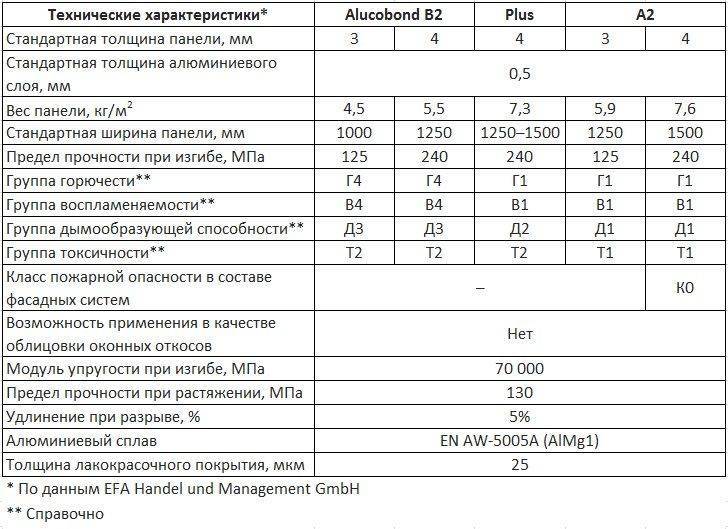

Отличие панелей Алюкобонд : Панели АЛЮКОБОНД различаются по группе горючести, которая обозначается специальными символами. Так, например, ALUCOBOND® Plus будет обозначать трудногорючий материал с минеральным наполнителем. Маркировка ALUCOBOND® B2 будет обозначать, что данный материал относится к группе легкогорючих материалов. ALUCOBOND® А2 относится к группе трудногорючих материалов, но вместе с тем, благодаря своему специальному минеральному наполнителю, он превосходит ALUCOBOND® Plus в огнеупорных качествах.


Классификация панелей по группам горючести: Согласно российской классификации групп горючести, ALUCOBOND®B2  относится к группе горючести Г4 и не может применяться в гражданском и промышленном строительстве для облицовки фасадов зданий и жилых помещений.  ALUCOBOND®Plus и ALUCOBOND®A2 относятся к группе горючести Г1 и могут применяться в гражданском и промышленном строительстве для облицовки зданий и жилых помещений.  Однако для ALUCOBOND®Plus существуют ограничения на применение его для облицовки оконных и дверных проемов. Для ALUCOBOND A2, в силу его огнеупорности, таких ограничений нет.


Внешний вид: Наполнитель ALUCOBOND® Plus имеет ярко выраженный белый цвет. ALUCOBOND® B2 имеет черный цвет. Наполнитель ALUCOBOND® A2 имеет серый цвет с белыми вкраплениями. Эти белые вкрапления в наполнителе ALUCOBOND®
A2 замедляют процессы горения материала при пожаре. При температуре, эти белые вкрапления выделяют газ, способствующий вытеснению кислорода из места горения, что предотвращает распространение пламени на фасаде.


Аналоги ALUCOBOND® A2: На сегодняшний день, несмотря на уверения некоторых производителей алюмокомпозитных панелей, аналогов панелей ALUCOBOND® A2 в мире не существует.


Область применения: Алюминиевые композитные панели ALUCOBOND®
класса B2 (АЛЮКОБОНД Б2), в нашей стране практически не применяются, так как существуют аналогичные, более дешевые панели российского и китайского производства. А вот ALUCOBOND® A2 , в силу своих огнеупорных свойств, применяется при облицовке навесных вентилируемых фасадов жилых и административных зданий с классом пожарной опасности К0.


Цвета: Цветовая гамма ALUCOBOND®
A2 обширна, существуют «складские» цвета, то есть композитные панели распространенных цветов находятся постоянно в наличии на производственном складе.


Срок изготовления и поставки товара в Россию: В зависимости от объемов заказа, от наличия цветов, от загрузки самого производства, сроки производства и поставки ALUCOBOND® A2 в Россию составляют от 4 до 10 недель.


Стоимость панелей Алюкобонд, где купить ALUCOBOND®: Купить панели Алюкобонд Вы можете  в компании «Простые решения» г. Москва — официального партнера завода — изготовителя панелей ALUCOBOND® 3A Composites. Сделать заявку можно позвонив по тел: +7 (495) 580-58-58.Средняя цена составляет 60-70 евро/м.кв.


Инструменты для обработки панелей: Алюминиевые композитные панели ALUCOBOND®
A2 могут быть обработаны на вертикальных раскроечно-фрезерных станках типа HOLZHER 1255, а также комплектом ручного электроинструмента FESTOOL, в который входят дисковая пила FESTOOL TS55R EBQ, дисковый фрезер FESTOOL PF1200 E-plus Alucobond и пылесос FESTOOL CTL 26E.


Основное отличие ALUCOBOND® A2 от других алюминиевых композитных панелей: Отличие панелей ALUCOBOND®
A2 от других марок заключается в первую очередь в составе уникального наполнителя, содержащего специальные добавки, предотвращающие распостранение горения материала при пожаре. Следующее, очень важное отличие, это качество покраски алюминиевых листов, которая позволяет производить эксплуатацию панелей в течение 30-50 лет. Еще одно преимущество — это грамотное соединение наполнителя и алюминия, которое обеспечивает непревзойденное качество  в целом. При обработке и различных деформациях алюминиевые листы не отрываются от наполнителя и так называемое «расслоение» материала полностью отсутствует.

Возврат к списку

Чтобы сделать сайт еще удобнее, мы анализируем пользовательский опыт — собираем данные…
Подробнее

Чтобы сделать сайт еще удобнее, мы анализируем пользовательский опыт — собираем данные с помощью
файлов cookie, журналов истории доступа и web-счетчиков. Согласно Федеральному закону «О персональных
данных» мы обязаны сообщить вам об этом. Продолжая работу с ресурсом, вы выражаете согласие на обработку
ваших данных. Более подробная информация размещена в разделе «Политика
конфиденциальности»

Алюминиевые композитные панели Maxmetal® 3 мм

Главная

Продукция

Maxmetal

Maxmetal® представляет собой алюминиевый композитный материал, состоящий из двух предварительно окрашенных алюминиевых панелей толщиной 0,15 мм, соединенных с твердой полиэтиленовой сердцевиной. Он легче по весу и более прочен, чем MDO и сплошные алюминиевые панели. Покрытие Maxmetal® готово для винила, красок для трафаретной печати, покраски, резки или фрезерования.

Купить сейчас в Grimco:

Grimco US

Grimco CAN

Загружаемые описания продукции

Описание изделия Maxmetal®Ограниченная гарантия Maxmetal®Сертификат UL Maxmetal®

Технические характеристики

  • Цифровая подложка: №
  • Отделка: Полиэстер
  • Толщина: 3 мм
  • Толщина лицевой стороны: 0,15 мм
  • Материал: алюминиевый двухсторонний полиэтиленовый сердечник
  • Признан UL или внесен в список: Да

Размеры

  • 4 x 8 футов
  • 4 х 10 футов

Свойства поверхности
Толщина краски (микрон) 20
Твердость карандаша >HB
Прочность покрытия
Термостойкость от -50°C до +90°C
Ударная вязкость (кг см2) 42
Стойкость к кипящей воде Кипячение в течение 2 часов без замены
Кислотостойкость Поверхность, погруженная в 2% НС1 на 24 часа без изменений
Щелочестойкость Погружение поверхности в 2% NaOH на 24 часа без изменений
Маслостойкость Поверхность погружена в моторное масло 20# на 24 часа без замены
Стойкость к растворителям 100 раз очищен диметилбензолом без изменений
Сопротивление очистке >1000 раз без изменений
Прочность на отрыв >5 Ньютон/мм

Свойства продукта
Вес (кг/м2) 3,55
Звукопоглощение NRC 0,05
Звукоизоляция Rw дБ 24
Водопоглощение % по объему 0,01
Тепловые характеристики R Значения 0,0057
Основной состав Полиэтилен
Воспламеняемость BS476 Часть 6: Класс 0, Часть 7: Класс 1

Допуски на размеры
Толщина (мм) -0 + 0,2
Ширина (мм) ±2
Длина (мм) ±3
Диагональ (мм) ±5
Тепловое расширение 2,4 мм/м при 100°C Разница температур
Толщина алюминия (мм) ±0,02

Размеры панели
Толщина панели (мм) 3
Толщина алюминия (мм) 0,15
Стандартные размеры: 4’ x 8’, 4’ x 10’, 5’ x 10’
Галерея приложений
Доступные цвета



Синий ультрамарин (RAL: 5002, PMS: 2747) / Зеленый мох (RAL: 6005, PMS: 336)



Матовое золото/белый



90 008 Матовый серебристый/белый



Красный дорожный (RAL: 3020, PMS: 186) / Желтый (RAL: 1023, PMS: 122c)



Зеркальное серебро



Ярко-черный (RAL: 9005, PMS: черный)



Черный 6 мм

Другие продукты Maxmetal®

Посмотреть все продукты

One-Sided

Maxmetal® One-Sided имеет те же размеры, что и оригинальный Maxmetal®, но имеет окрашенную алюминиевую оболочку только с одной стороны для односторонних проектов.

Подробнее о продукте

Element

Стальной композитный материал Maxmetal® Element имеет магнитоприемную поверхность, оптимизированную для планшетной цифровой печати.

Подробнее о продукте

Алюминиевые композитные панели повышенной прочности

Поиск Alpolic

ALPOLIC ® /HD

Просмотр продукции и отделки

Линейки продуктов

ALPOLIC Brake Metal

ALPOLIC ® /fr

ALPOLIC ® /HD

ALPOLIC ® /PE

ALPOLIC ® /RF

Graphic-AL

Отделки

Анодированный алюминий

Декоративные металлы

Матовые покрытия

Металлические покрытия

Отделки Mica

Многоцветная отделка

Natural Metal

Patterns

Prismatic Finish

Shimmer Finish

Solid Color

Stone Series Finish

Timber Series Finish

Z inc Elements

Панели ALPOLIC ® /HD для тяжелых условий эксплуатации являются самыми прочными, наиболее Мы предлагаем жесткие алюминиевые композитные материалы, обеспечивающие превосходную прочность на растяжение и предел текучести, более чем в пять раз превышающую эластичность на изгиб по сравнению с нашими стандартными панелями. Эти сверхпрочные панели имеют обшивку из алюминиевого листа толщиной 0,032 дюйма, что на 60 процентов толще, чем у наших стандартных алюминиевых обшивок. И они доступны с тем же усовершенствованным Lumiflon 9.Полимерные покрытия 0299® FEVE в отделках Valflon ® , поставляемые Sherwin-Williams (ранее Valspar), которые делают панели ALPOLIC ® самыми красивыми и прочными алюминиевыми композитными материалами, которые вы можете выбрать.

Почему ALPOLIC ® /HD

Для наружной облицовки и других применений, подвергающихся самым экстремальным условиям, никакие другие алюминиевые композитные материалы не обладают такими характеристиками, как ALPOLIC ® /HD. В то время как наш классический ALPOLIC 9В панелях 0299 ​​® /PE используется алюминиевая обшивка толщиной 0,020 дюйма, а в панелях ALPOLIC ® /HD используется алюминиевая обшивка толщиной 0,032 дюйма, приклеенная к обеим сторонам полиэтиленового или огнестойкого сердечника для обеспечения исключительной прочности и жесткости. Общая толщина панели не отличается от наших стандартных панелей, что делает эти панели для тяжелых условий эксплуатации простыми в использовании с вашими стандартными производственными процессами и системами крепления.

Использование панелей ALPOLIC ® /HD

Панели ALPOLIC ® /HD изготавливаются на заказ по вашему заказу, поэтому имейте в виду, что требуется дополнительное время на выполнение заказа и могут применяться требования к минимальному заказу. Эти панели обычно производятся толщиной 4 или 6 мм, шириной 50 или 62 дюйма и длиной 146 или 19 дюймов.6″. Поскольку они изготавливаются по индивидуальному заказу, могут быть изготовлены другие размеры по ширине, длине и толщине. Пожалуйста, свяжитесь со службой поддержки клиентов, чтобы обсудить ваши потребности. Доступны все наши варианты окрашенной отделки, включая сплошные цвета; металлик, слюда, призматическая и многоцветная отделка; эффекты камня и дерева; декоративная отделка металла; природные металлы; и анодированный алюминий.

ALPOLIC ® /HD легко изготавливается с использованием обычных инструментов для обработки дерева и металла, и ему можно придать сложные изогнутые и закругленные формы для реализации любого архитектурного замысла. Они подходят практически для любой архитектурной системы крепления и идеально подходят для навесных фасадов, дождевых экранов и других систем внешней облицовки в местах, подверженных экстремальным погодным условиям или другим условиям, требующим максимальной прочности и устойчивости.

Сечение

Узнайте больше.

Готовы изучить возможности ALPOLIC?

Заказать образцы

Мы рекомендуем вам заказать несколько образцов

Узнать больше

Свяжитесь с нами

Свяжитесь с нами, чтобы задать вопросы

Узнать больше

Презентация AIA

900 08 Презентация нашего обеда и обучения AIA

Узнать больше
