Коллектор Oventrop Multidis SF 1″ на 10 десять контуров 1404360 с расходомерами для тёплого пола
Сопутствующие товары
Описание
Коллектор (гребёнка) Oventrop Multidis SF 1″ на 10 контуров 1405360 с расходомерами для тёплого пола из нержавеющей стали предназначен для применения в системах панельного отопления и охлаждения с принудительной циркуляцией, в частности, в системе «тёплый пол».
Распределительная гребёнка (коллектор) Овентроп Oventrop Multidis SF 1″ на деCять контуров 1405360 для тёплого пола из нержавеющей стали с расходомерами служит для центрального распределения теплоносителя/холодоносителя по различным контурам помещений. Подающие части коллектора оснащены регулируемыми расходомерами со шкалой от 0 до 5 л/мин для балансировки расхода в каждом контуре.

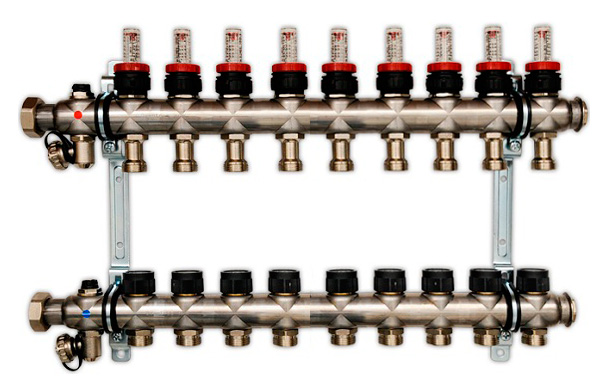

Коллектор состоит из подающей и обратной части коллектора, кронштейна для крепления со звукопоглощающими хомутами, бокового поворотного узла с воздухоотводчиком, штуцера подачи/слива и заглушкой 3/4″. Подключение отопительных контуров осуществляется с помощью гайки G 3/4″ с наружной резьбой по DIN EN 16313 (евроконус). Для маркировки отопительных контуров прилагаются наклейки. Подключение шаровых кранов с плоским уплотнением (приобретаются отдельно) происходит непосредственно к накидным гайкам гребенки (G1″ с внутренней резьбой). Шаровые краны имеют штуцеры под шланг DN15.
Термостатические вентильные вставки с резьбовым соединением M 30 x 1,5 на обратном коллекторе можно оборудовать термоэлектрическими приводами с комнатными термостатами для регулирования температуры отдельных помещений (поставляются как комплектующие).
В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой до 80°C и давлением до 6 бар. Пар, маслосодержащие и агрессивные жидкости в качестве тепло- и холодоносителя применять недопустимо.
Подключение подводящего трубопровода к гребенке возможно слева или справа на выбор. Крепеж позволяет установить гребенку в монтажном шкафу или непосредственно на стене. Гребёнка Oventrop Multidis 1405360 имеет габариты (ШхВхГ) 568х150х80 мм и весит 4,3 кг.
Указания по монтажу и эксплуатации
- Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
- Подающая балка должна располагаться сверху.
- Подающая и обратная балка закрепляются в шумоизолированных крепежных хомутах.
- Шаровые краны для коллекторов монтируются с помощью накидных гаек (G1 внутренняя резьба с плоским уплотнением). Подключение подводящего трубопровода к внутренней резьбе шарового крана рекомендуется осуществлять с помощью системы Oventrop Combi.
- Не используйте при монтаже маслосодержащие вещества, так как они могут повредить уплотнения.
- На линии перед гребенкой следует установить фильтр.
- Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
- После монтажа проверьте все соединения на герметичность.
- Перед вводом в эксплуатацию заполните систему и спустите воздух.
Настройка ротаметров
Документация
- Инструкция по монтажу и эксплуатации (открыть PDF-файл)
- Каталог продукции Oventrop (открыть PDF-файл)
Технические характеристики
Производитель | Oventrop |
Коллекция | Multidis |
Серия | Multidis SF |
Артикул | 1405360 (старый 1404360 |
Тип | распределительный коллектор |
Назначение | для системы «тёплый пол» |
Количество контуров | 10 |
Рабочая среда | вода и растворы гликолей по VDI 2035 |
Рабочее давление | до 6 бар |
Перепад давления | до 1 бара |
Рабочая температура | от -10°C до 80°C |
Температура хранения | от -20°C до 60°C |
Условная пропускная способность kvs | 1,1 м3/час |
Диапазон настройки расхода | от 0 до 5 л/мин |
Материал корпуса | нержавеющая сталь |
Подключение подводящей трубы | справа или слева |
Размер подключения распределительных контуров | G 3/4″ НР |
Размер подключения шаровых кранов | G 1″ ВР (с плоским уплотнением) |
Ширина с шаровым краном 1406383 | 623 мм |
Ширина с шаровым краном 1406384 | 648 мм |
Ширина | 568 мм |
Высота | 150 мм |
Глубина | 80 мм |
Вес товара | 4,3 кг |
Страна производства | Германия |
Страна-родина бренда | Германия |
Официальная гарантия производителя | 1 год |
Коллектор Oventrop Multidis SF 1″ 10хG 3/4 1404560 (десять контуров) с вентильными вставками
Сопутствующие товары
Описание
Коллектор (гребёнка) Oventrop Multidis SF 1″ на 10 контуров 1405560 с вентильными вставками из нержавеющей стали предназначен для применения в системах панельного отопления и охлаждения с принудительной циркуляцией, в частности, в системе «тёплый пол». Также допустимо использовать эти гребёнки для радиаторного отопления при соблюдении технических параметров.
Распределительная гребёнка (коллектор) Овентроп Oventrop Multidis SF 1″ на десять контуров 1405560 для тёплого пола из нержавеющей стали с регулирующими вставками служит для центрального распределения теплоносителя/холодоносителя по различным контурам помещений.
Коллектор состоит из подающей и обратной части коллектора, кронштейна для крепления со звукопоглощающими хомутами, бокового поворотного узла с воздухоотводчиком, штуцера подачи/слива и заглушкой 3/4″. Подключение отопительных контуров осуществляется с помощью гайки G 3/4″ с наружной резьбой по DIN EN 16313 (евроконус). Для маркировки отопительных контуров прилагаются наклейки. Подключение шаровых кранов с плоским уплотнением (приобретаются отдельно) происходит непосредственно к накидным гайкам гребенки (G1″ с внутренней резьбой). Шаровые краны имеют штуцеры под шланг DN15.
Термостатические вентильные вставки с резьбовым соединением M 30 x 1,5 на обратном коллекторе можно оборудовать термоэлектрическими приводами с комнатными термостатами для регулирования температуры отдельных помещений (поставляются как комплектующие).
В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой до 80°C и давлением до 6 бар. Пар, маслосодержащие и агрессивные жидкости в качестве тепло- и холодоносителя применять недопустимо.
Подключение подводящего трубопровода к гребенке возможно слева или справа на выбор. Крепеж позволяет установить гребенку в монтажном шкафу или непосредственно на стене. Гребёнка Oventrop Multidis 1405560 имеет габариты (ШхВхГ) 568х110х80 мм и весит 4,48 кг.
Указания по монтажу и эксплуатации
- Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
- Подающая балка должна располагаться сверху.
- Подающая и обратная балка закрепляются в шумоизолированных крепежных хомутах.
- Шаровые краны для коллекторов монтируются с помощью накидных гаек (G1 внутренняя резьба с плоским уплотнением). Подключение подводящего трубопровода к внутренней резьбе шарового крана рекомендуется осуществлять с помощью системы Oventrop Combi.
- Не используйте при монтаже маслосодержащие вещества, так как они могут повредить уплотнения.
- На линии перед гребенкой следует установить фильтр.
- Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
- После монтажа проверьте все соединения на герметичность.
- Перед вводом в эксплуатацию заполните систему и спустите воздух.
Настройка регулирующих вставок
Документация
- Инструкция по монтажу и эксплуатации (открыть PDF-файл)
- Каталог продукции Oventrop (открыть PDF-файл)
Технические характеристики
Производитель | Oventrop |
Коллекция | Multidis |
Серия | Multidis SF |
Артикул | 1405560 (старый 1404560 |
Тип | распределительный коллектор |
Назначение | для панельного отопления (в т. ч. «тёплый пол») |
Количество контуров | 10 |
Рабочая среда | вода и растворы гликолей по VDI 2035 |
Рабочее давление | до 6 бар |
Перепад давления | до 1 бара |
Рабочая температура | от -10°C до 80°C |
Температура хранения | от -20°C до 60°C |
Условная пропускная способность kvs | 1,9 м3/час |
Материал корпуса | нержавеющая сталь |
Подключение подводящей трубы | справа или слева |
Размер подключения распределительных контуров | G 3/4″ НР |
Размер подключения шаровых кранов | G 1″ ВР (с плоским уплотнением) |
Ширина с шаровым краном 1406383 | 623 мм |
Ширина с шаровым краном 1406384 | 648 мм |
Ширина | 568 мм |
Высота | 110 мм |
Глубина | 80 мм |
Вес товара | 4,48 кг |
Страна производства | Германия |
Страна-родина бренда | Германия |
Официальная гарантия производителя | 1 год |
Коллекторы
— клапан Legend
Все коллекторы Legend можно устанавливать вертикально или горизонтально.
От традиционного 1-дюймового латунного стержневого коллектора до сверхвысокого расхода 2-дюймового коллектора.
мы предлагаем решения для любых многообразных требований.
Модульная коллекторная система с количеством портов от 2 до 14 легко настраивается прямо на рабочем месте.
или без таких же наполнительных клапанов и вентиляционных отверстий, как
традиционная латунная планка.
Коллектор большой емкости
предлагает скорость потока более 50 галлонов в минуту для больших коммерческих этажей, таяния снега или приложений распределения механических помещений.
Наши инновационные компоненты и аксессуары при необходимости взаимозаменяемы.
Трубные соединители, приводы контуров и запорные клапаны совместимы со всем семейством.
Запорные клапаны коллектора также работают как запорные клапаны контура на
Коллектор большой емкости.
Угловые запорные клапаны позволяют подающему и обратному трубопроводу проходить сверху или снизу коллектора,
экономия места и дополнительных приспособлений. Наш уникальный запорный клапан «Legend-Press» обеспечивает гибкость
поскольку связи в стиле прессы становятся все более популярными.
Принадлежности для коллектора
Латунные коллекторы:
Комплект модульного коллектора
Комплект модульного коллектора
Носите меньше запасов и создавайте любую конфигурацию, которая вам нужна
Серия модульных коллекторов, комплект
Носите меньше запасов и создавайте любую конфигурацию, которая вам нужна
Традиционный латунный коллектор
Прецизионный коллектор
Полный набор функций и преимуществ, необходимых для высокой производительности
Прецизионный коллектор
Полный набор функций и преимуществ, необходимых для высокой производительности
Коллекторы из нержавеющей стали:
Коллектор из нержавеющей стали
Коллектор из нержавеющей стали
Премиальное качество прямо из коробки
Коллектор из нержавеющей стали
Премиальное качество прямо из коробки
Экономичная нержавеющая сталь
Экономичный коллектор из нержавеющей стали
Высокое качество и экономичность
Экономичный коллектор из нержавеющей стали
Высокое качество и экономичность
Специализированные коллекторы:
Коллектор из инженерного пластика
Коллектор из инженерного пластика
Коллектор «все в одном» — легкий, но прочный. Предварительно собранный, но легко адаптируемый
Коллектор из инженерного пластика
Коллектор «все в одном» — легкий, но прочный. Предварительно собранный, но легко адаптируемый
Коллектор GeoGreen™
Коллектор GeoGreen™
Легкий, прочный, экономичный и гибкий для геотермальных применений
Коллектор GeoGreen™
Легкий, прочный, экономичный и гибкий для геотермальных применений
Коллектор большой емкости
Коллектор большой емкости
Идеально подходит для систем водяного отопления
Коллектор большой емкости
Идеально подходит для систем водяного отопления
Коллектор в сборе из нержавеющей стали, 1 дюйм с расходомером
Коллекторы из нержавеющей стали оснащены запорными клапанами, балансировочными клапанами с расходомерами, шаровыми кранами на подаче и возврате с датчиками температуры и поставляются полностью собранными и готовыми к установке. в жилых домах для лучистого отопления и охлаждения коллекторы доступны в размерах 1 дюйм и 1 1 ⁄ 4 «. Все шаровые клапаны подачи и возврата имеют резьбу 1» NPT, за исключением 1 1 ⁄ 4 » клапанов в сборе с 8, 10 и 12 петлями, которые имеют 1 1 107/97 4 «ДНЯО. Примечание. Коллекторы 1 1 ⁄ 4 «с петлями от 2 до 7 имеют стратегическую конструкцию с шаровыми кранами 1» NPT, чтобы избежать дополнительных затрат при сохранении максимального потока узла коллектора.
