Суть рабочего раздели проектных бумаг

Градостроительный кодекс упорядочил применение архитектурно-строительного проектирования при проведении капремонта, включении в ремонтные стадии конструктивных элементов, способных изменить защищенность сооружения.

Рабочая документация архитектурных решений проектируется с целью упростить технические задачи, проработанные в графическом, текстовом представлении. Заказчик составляет задание, соответствующее положениям СПДС. Рабочий раздел документации может разрабатываться одновременно с проектным разделом. Конкретных норм для составных документальной основы не установлено.

РД наряду с проектным разделом по желанию клиента передается на государственную экспертизу. После утверждения застройщик здания предоставляет прорабу стройки электронный и бумажный вариант АР на объект, определенные стадии проведения стройопераций. Пакет бумаг задействуется непосредственно на стройке.

После утверждения проекта экспертной комиссией допускается вносить корректировки в предоставляемые бумаги. После изменений плана проводится повторный анализ.

Основные понятия РД

Предъявляемые условия к документации регламентируются ГОСТ Р 21.1101-2013 «Системой основных требований к РД». Согласно стандарту, утвержденному действующим законодательством:

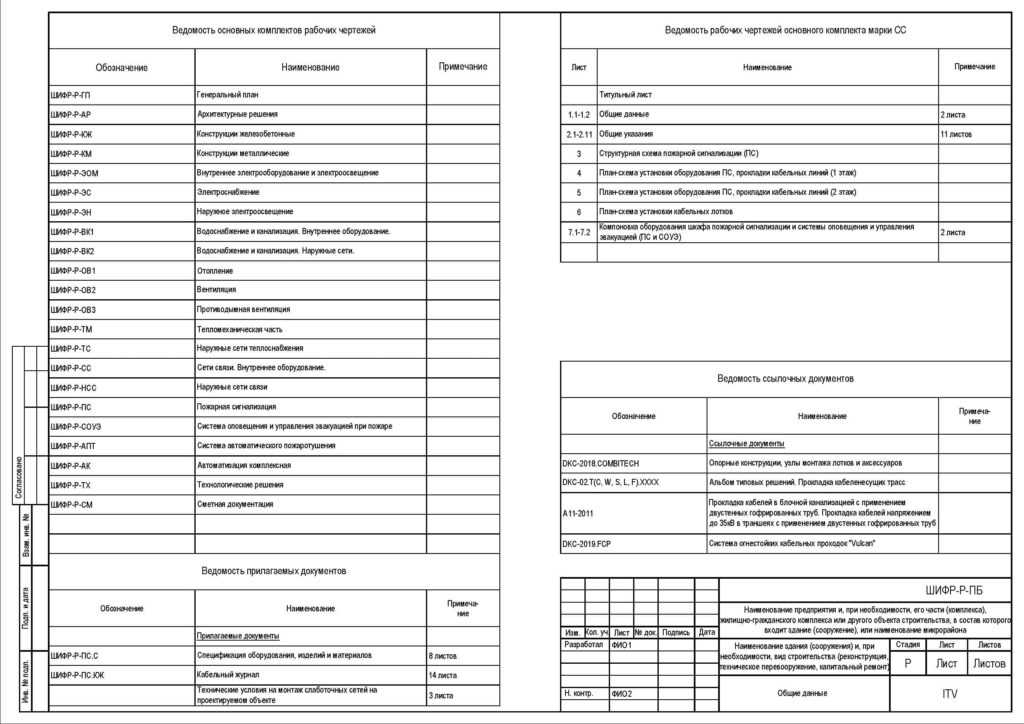

1. Под «основным комплектом» понимается собрание рабочих чертежей (РЧ) в единый комплект. Добавлением выступают ссылочные документы, поправки.

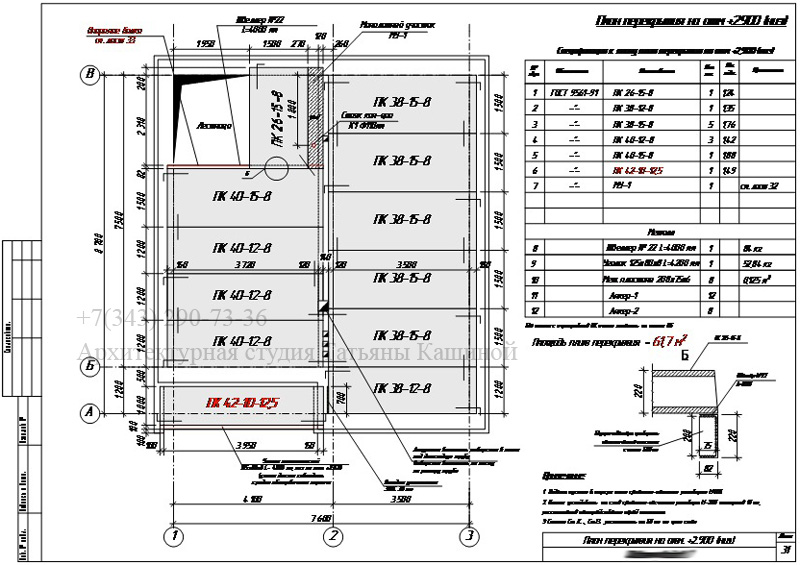

2. Главный комплект РЧ состоит из документальных файлов в графическом представлении со сведениями, достаточными для начала строительных работ. Комплектация представлена разновидными чертежными эскизами, схематическими изображениями для строительства, монтажа. Подобные виды деятельности принято шифровать под «марку» – аббревиатурное представление с использованием первых букв словосочетания, кода обозначения определенных строительных, установочных операций.

В РЧ часто используется марочное обозначение для определенных работ. Часто шифр используют для указания конструктивных особенностей стройэлементов, определяя отличие от остальных составляющих чертежа.

Как правильно оформлять РД

Правила выполнения рабочей документации архитектурных решений регламентированы законодательством. Важно правильно оформлять РЧ, тестовые разделы. При обнаружении ошибок в оригиналах бумаги возвращаются владельцу на корректировку.

Основные требования, предъявляемые к РЧ:

1. Чертеж должен содержать полноценную информацию о намеченном строительстве, монтаже.
2. Не допускаются повторения, избыточная детализация.
3. Не указывается излишняя для строительных работ информация.
4. Объем данных минимальный, достаточный для полноты проектируемой картины.
5. Каждый отдельный документ пронумеровывается.
6. Используемые ссылки должны опираться на целый нормативный акт, раздел. Ссылки на пункты неприемлемы.

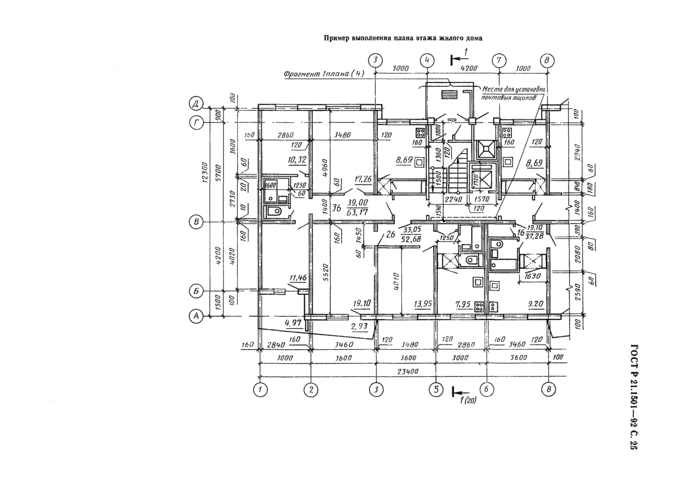

7. Оформление чертежных изображений строго по регламентированным стандартам.
8. Условные обозначения устанавливаются с учетом действующих законодательных норм.
9. Графические объекты изображаются черным цветом.
10. Шрифт для написания текста: Arial, Times New Roman.
11. Масштаб РЧ регламентируется ГОСТ-2.302. На графическом полотне не указывается, исключая случаи, предусмотренные нормативными актами СПДС.

Составлением пакета РД занимается разработчик по согласованию с заказным лицом.

Текстовые части рабочей документации оформляются по установленным правилам:

1. Технические условия представлены сплошным текстом.
2. Ведомости, таблицы, спецификации разбиваются на отдельные графы.
3. Отдельные листы окаймляются рамкой с основной надписью, добавочными сведениями.

Текст со сплошным набором слов, состоящий из разделов, подразделов, оформляется по единой структуре:

1. Первый лист предназначен для перечисления исполнителей с указанием должностей, ФИО, инициалов создателей проектаархитектуры. Важно учесть разработчиков, контролирующих особ, лиц, отвечающих за согласование плана конструкции. Предусматривается место для указания даты, подписи.
2. На втором листе оформляется оглавление с номерами, названиями структурных частей, приложений.
3. При одностороннем оформлении обозначение документа располагается в верхнем левом углу, при двусторонней печати: четные страницы – справа, нечетные – вверху слева.
4. Слева или справа листа — в зависимости от вида печати —  размещается наименование, логотип организации, разрабатывающей проектные эскизы.

Текст в РД оформляется с учетом ряда требований для простоты понимания заинтересованных особ:

1. В содержании неприемлемы толкования. Научно-технические термины описываются в основной части.
2. Запрещено использовать синонимы, иностранные близкие по смыслу слова.
3. Одно и то же понятие не может обозначаться разными терминами.
4. Нельзя использовать сокращенные формы слов, кроме установленных правилами орфографии, двоякие символы.

Расчеты технологических, конструктивных решений оформляются с учетом требований, предъявляемых к текстовому представлению информации.

Составные части РД

В состав рабочей документации архитектурных решений обязательно входят:

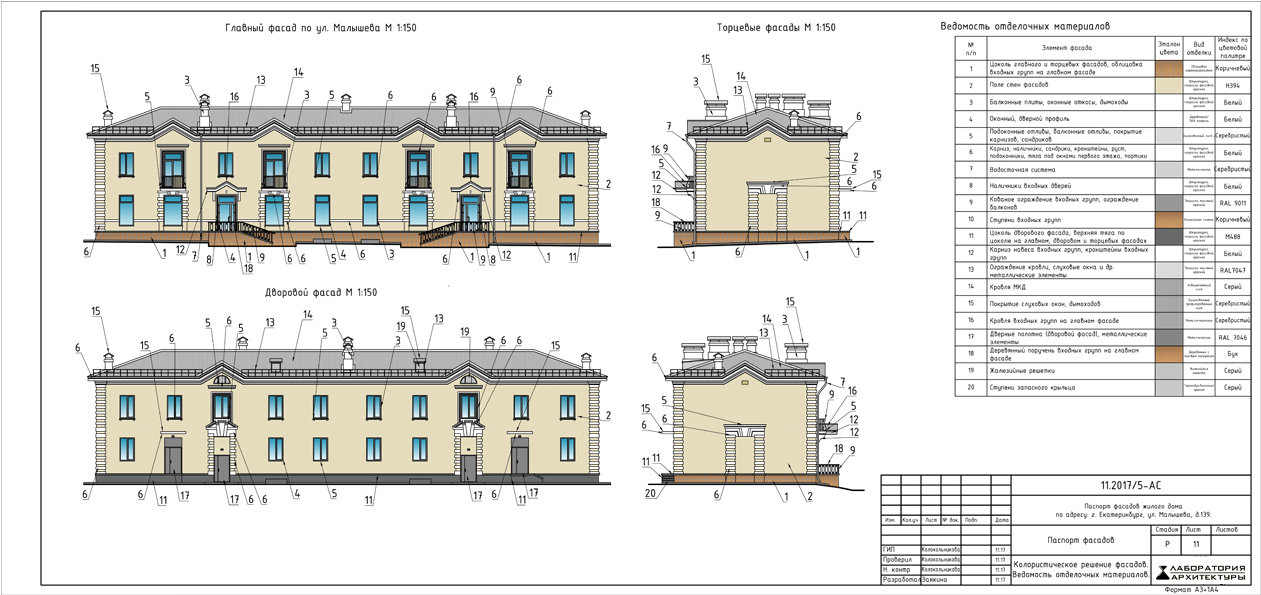

1. Рабочие чертежи. Комплектация происходит по видам строительных, монтажных работ.
2. Оригиналы, дополняющие главный комплект РЧ.

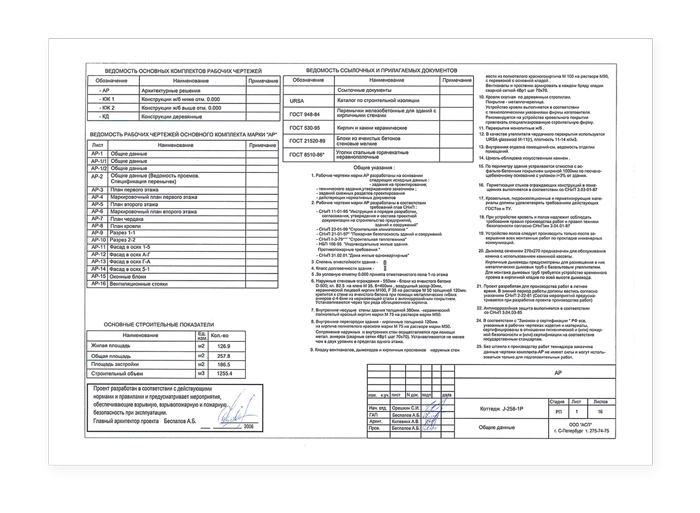

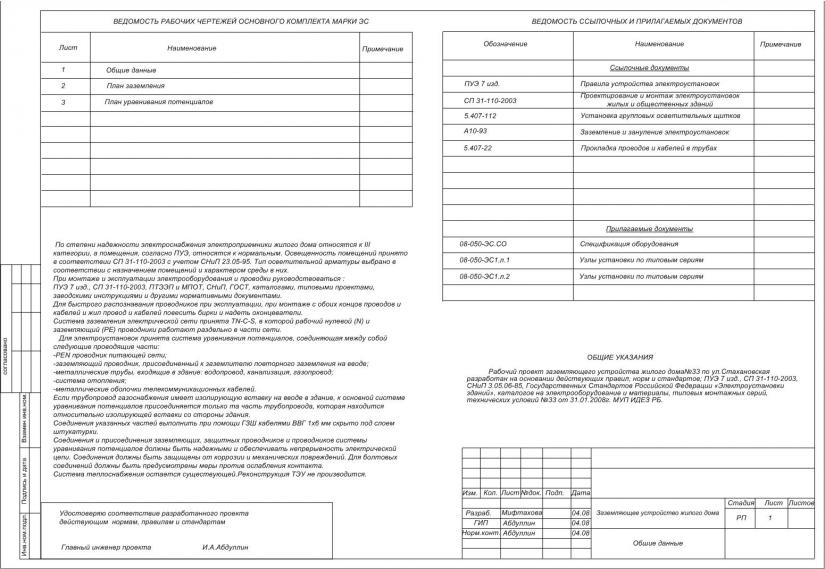

ОКРЧ состоит из:

• общих данных;
• чертежных, схематических представлений, таблиц.

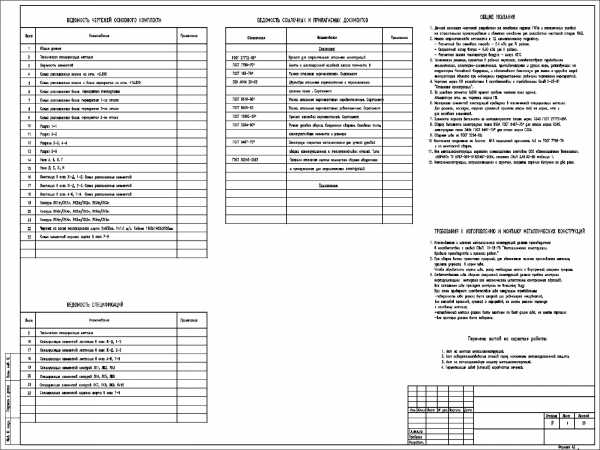

Прилагаемые документы подразумевают собрание:

1. Повторно используемых РД (чертежей, схем, таблиц).
2. РД на электромонтажные системы, требующие изготовления в специализированных мастерских.
3. Общих видов чертежных эскизов.
4. Локальной сметы.
5. Стройматериальной ведомости.
6. Спецификации оборудования.
7. Опросных листов на электрическое оборудование (если требует порядок разработки РД).
8. Дополнительных бумаг, прописанных в договоре.

Передача пакета документов на экспертизу происходит после полной подготовки перечисленных оригиналов.

Архитектурные решения интерьера (АИ)

Архитектурные решения интерьера (АИ)

Дизайн-проекты бывают разной наполненности, начиная от базовых со стандартным набором чертежей, заканчивая премиум с максимально полной рабочей документацией, с большим количеством чертежей, развертками всех стен, ведомостями и спецификациями всех материалов.
Такой подход позволит избежать ошибок во время ремонта, так как в рабочей документации будет отражено всё по максимуму. Она нужна, как строителям, чтобы реализовать проект, так и заказчикам, чтобы заказывать встроенную мебель и контролировать работы ремонтной бригады. Также проверить результат на соответствие проекта (см. статью про развертки помещений).

Вкратце разберем полный дизайн-проект. Разные компании предлагают разный пакет чертежей, но мы выделим обязательные чертежи, без которых проект будет не полным:

Обмерочный план. Работа начинается с замеров квартиры, указываются все размеры и типы стен, высот потолка, дверных проемов, окон и подоконников. Также указывается расположение щитка, вент.шахт. По этим данным делаются остальные чертежи и многое другое.

План демонтажа. Обязательный чертеж, если планируется демонтировать перегородки. На этом плане также показывается демонтаж радиаторов, окон, дверей, если необходимо.

План монтажа перегородок. На данном чертеже показаны возводимые стены и перегородки, со всеми размерами, высотами и материалами стен. Это основной чертеж в проекте.

Функциональное зонирование. План расстановки мебели и техники, здесь наглядно видно, какая мебель и где расположена. Это окончательно согласованный с заказчиком план расположения мебели, с текстовыми выносками и примечаниями.

План отопления. Здесь показаны трассы отопления и расположение радиаторов.

План оштукатуривания стен. На данном чертеже указывается какой тип штукатурки к какой стене относится.

Схема укладки ЭППС. Показано расположение слоёв утеплителя и количественные характеристики (если необходимо дополнительная звукоизоляция или утепление пола под стяжку).

Устройство стяжки. Здесь видим какая стяжка и в каком объеме необходима для квартиры, также привязки профилей для маячков (при условии отсутствия стяжки от застройщика).

План каркасного потолка. На данном чертеже отмечается тип потолка, его уровни, привязки всех необходимых ниш, привязки потолочных профилей, расположение закладных и отверстий под светильники.

План наливного пола. План, показывающий в каких помещениях применяется наливной пол и его количественные показатели. Также присутствует схема укладки.

План раскладки теплого пола. Точное расположение теплого пола с необходимыми отступами и привязками.

План напольного покрытия. В рабочей документации по полам указывается, где и какое покрытие будет в квартире. Показывается раскладка плитки и направление. Если укладывается паркетная доска или ламинат — направление укладки. Также обязательно указаны высотные отметки и расположение плинтуса.

План отделки стен. Этот лист альбома дает информацию по финишной отделке стен, а именно где и какой цвет, материал применяется. Также здесь есть ведомость, показывающая сколько нужно той или иной краски, обоев и т.д.

Развертки. На развертках показаны все стены с отделкой и расположением мебели, сантехники и оборудования, места электровыводов, розеток, выключателей и привязок к ним.

План потолка с привязками светильников. План освещения со всеми осветительными приборами и привязками.

Управление освещением. На этом чертеже указывается расположение и тип выключателей с привязкой к осветительным приборам. Освещение показано вместе с мебелью, чтобы всем было понятно, где оно будет организовано.

Привязка электрооборудования. План расположения розеток с привязками, на фоне мебели и оборудования, чтобы понимать, где расположены розетки. Чтобы в квартире хватало розеток, необходимо основательно продумать их расположение.

Это основные чертежи. Также альбом дополнен листами со схемами, узлами, развертками (помещений, мебели) и ведомостями.

Мы располагаем листы в проекте в согласовании с планом работ.

Перечень всех чертежей в проекте:
0. Титульный лист
1. Общие данные
2. Обмерочный план
3. Подготовка к ремонту
4. Итоговые обмеры
5. План демонтажа
6. План монтажа перегородок
7. План отопления
8. Схема прокладки трасс кондиционирования
9. Схема подключения кондиционеров
10. Монтаж вентиляции
11. План потолка с привязками светильников
12. Управление освещением
13. Привязка электрооборудования
14. Итоговые обмеры инженерных сетей
15. Схема заделки штроб
16. Схема укладки ЭППС
17. Устройство стяжки
18. План каркасного потолка
19. Схема монтажа остекления
20. Схема монтажа входной двери
21. Схема утепления балкона. Отделка балкона.
22. План привязки подоконников к окну. Схема оштукатуривания оконных откосов
23. Монтаж гидроизоляции
24. План монтажа ГКЛ конструкций
25. Схема обшивки потолка
26. Схема подключения радиаторов
27. Малярный план
28. План раскладки теплого пола
29. План наливного пола. Схема укладки
30. Развертка СУ, укладка плитки
31. Развертка ванной, укладка плитки
32. Схема укладки фартука. Развертки
33. План напольного покрытия
34. План отделки стен
35. Функциональное зонирование
36. План монтажа дверей. Схема монтажа дверной коробки
37. Схема монтажа доборных элементов
38. Нумерация видов
39 — 52. Развертки стен
