Провод СИП-2 3х50+1х50 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Самонесущие изолированные провода → Провод СИП-2

ГОСТ 31946-2012

СИП-2 3х35+1х54,6+1х16

СИП-2 3х50+1х54,6

Купить у поставщика

Расшифровка

СИП

—

2

3

х

50

+

1

х

50

самонесущий изолированный провод
изолированная нулевая несущая жила
3 основные жилы
номинальное сечение жилы 50 мм²
1 нулевая несущая жила
номинальное сечение жилы 50 мм²

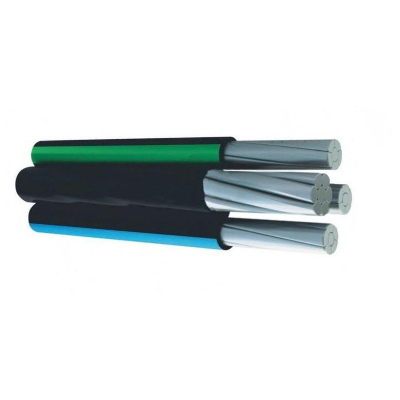

Конструкция

1. Круглые многопроволочные уплотнённые жилы:
   — три основные жилы из алюминия номинальным сечением 50 мм²;
   — изолированная нулевая несущая жила из алюминиевого сплава
   номинальным сечением 50 мм².

2. Изоляция из светостабилизированного сшитого полиэтилена
номинальной толщиной 1,5 мм.

3. Основные жилы скручены вокруг нулевой несущей жилы.
Скрутка жил в провод имеет правое направление.

Технические характеристики

Номинальное переменное напряжение	0,6/1 кВ частотой 50 Гц
Испытательное импульсное напряжение	20 кВ
Электрическое сопротивление основных жил	не более 0,641 Ом/км
Длительно допустимая токовая нагрузка основных жил	195 А
Допустимый ток односекундного КЗ основных жил	4,6 кА
Прочность алюминиевого сплава на разрыв	не менее 295 МПа
Разрывное усилие нулевой несущей жилы	не менее 14,2 кН
Электрическое сопротивление нулевой несущей жилы	не более 0,720 Ом/км
Строительная длина	по заказу потребителя
Допустимая температура нагрева жил	90 °С
Максимальная температура нагрева жил	250 °С при коротком замыкании
Минимальный радиус изгиба	10 наружных диаметров
Диапазон рабочих температур	−60. ..+50 °C
Срок службы	не менее 40 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	727,0 кг/км
Наружный диаметр	33,0 мм
Минимальный барабан	№ 14 — 550 м № 14а — 300 м № 16а — 315 м № 16 — 290 м № 17 — 730 м № 17а — 880 м № 18б — 975 м № 18а — 1070 м № 18 — 800 м № 20 — 1190 м № 20а — 1610 м № 20б — 670 м № 22в — 1750 м № 22б — 880 м № 22а — 1290 м № 22 — 1530 м
Макс. длина в бухте	68 м
Калькулятор массы	км → 0 кг

Купить из наличия

Производители

ТОО «K. AZ TEL», Шымкент

ООО «Завод Агрокабель», Великий Новгород

ООО «Балткабель», Санкт-Петербург

СЗАО «Белтелекабель», Минск

ООО «Богословский кабельный завод», Краснотурьинск

показать ещё 25 ↓

ООО «Крымский кабельный завод «Евкабель», Евпатория

ТОО «ТД Евразкабель», Алматы

ООО «ЗапСибКабель», Северск

ТОО «КазЭлектроМаш», Семипалатинск

АО «Казэнергокабель», Павлодар

ООО «Камский кабель», Пермь

АО «Людиновокабель», Людиново

ООО «Завод Москабель», Москва

ООО «Рыбинсккабель», Рыбинск

АО «Самарская кабельная компания», Самара

ООО «Сарансккабель», Саранск

АО «Сибкабель», ООО «ХКА», Томск

ООО «СКТ Групп», Псков

ООО «Таткабель», Казань

АО «Тверьэнергокабель», Тверь

ООО «ТКЗ Энерго», Таганрог

ООО «Томсккабель», Томск

ООО «Угличкабель», Углич

ООО ТД «Ункомтех», Иркутск

ООО «КЗ «Цветлит», Саранск

АО «Завод «Чувашкабель», Чебоксары

АО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино

ООО «Элпром», Псков

ООО «ЭМ-Кабель», Саранск

ООО «Энергокомплект МФ», Домодедово

Цены из заявок

Уже 30 дней нет предложений на СИП-2 3х50+1х50.

Кабельные муфты

Мы не знаем муфты для СИП-2 3х50+1х50. Попробуйте подобрать муфту по характеристикам.

Провод СИП-2 3х50+1х50+1х16 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Самонесущие изолированные провода → Провод СИП-2

ГОСТ 31946-2012

СИП-2 3х35+1х54,6+1х16

СИП-2 3х50+1х54,6

Расшифровка

СИП

—

2

3

х

50

+

1

х

50

+

1

х

16

самонесущий изолированный провод
изолированная нулевая несущая жила
3 основные жилы
номинальное сечение жилы 50 мм²
1 нулевая несущая жила
номинальное сечение жилы 50 мм²
1 вспомогательная жила для цепей наружного освещения
номинальное сечение жилы 16 мм²

Конструкция

1. Круглые многопроволочные уплотнённые жилы:
   — три основные жилы из алюминия номинальным сечением 50 мм²;
   — изолированная нулевая несущая жила из алюминиевого сплава
   номинальным сечением 50 мм²;
   — одна вспомогательная жила для цепей наружного освещения из алюминия
   номинальным сечением 16 мм².

2. Изоляция из светостабилизированного сшитого полиэтилена номинальной толщиной:
   — 1,5 мм у основных и нулевой несущей жил;
   — 1,3 мм у вспомогательной жилы.

3. Основные и вспомогательная жилы скручены вокруг нулевой несущей жилы.
Скрутка жил в провод имеет правое направление.

Технические характеристики

Номинальное переменное напряжение	0,6/1 кВ частотой 50 Гц
Испытательное импульсное напряжение	20 кВ
Электрическое сопротивление основных жил	не более 0,641 Ом/км
Длительно допустимая токовая нагрузка основных жил	195 А
Допустимый ток односекундного КЗ основных жил	4,6 кА
Прочность алюминиевого сплава на разрыв	не менее 295 МПа
Разрывное усилие нулевой несущей жилы	не менее 14,2 кН
Электрическое сопротивление нулевой несущей жилы	не более 0,720 Ом/км
Электрическое сопротивление вспомогательной жилы	не более 1,910 Ом/км
Строительная длина	по заказу потребителя
Допустимая температура нагрева жил	90 °С
Максимальная температура нагрева жил	250 °С при коротком замыкании
Минимальный радиус изгиба	10 наружных диаметров
Диапазон рабочих температур	−60. ..+50 °C
Срок службы	не менее 40 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	797,0 кг/км
Наружный диаметр	33,0 мм
Минимальный барабан	№ 14 — 550 м № 14а — 300 м № 16а — 315 м № 16 — 290 м № 17 — 730 м № 17а — 880 м № 18б — 975 м № 18а — 1070 м № 18 — 800 м № 20 — 1190 м № 20а — 1610 м № 20б — 670 м № 22в — 1750 м № 22б — 880 м № 22а — 1290 м № 22 — 1530 м
Макс. длина в бухте	62 м
Калькулятор массы	км → 0 кг

Купить из наличия

Производители

Цены из заявок

Уже 30 дней нет предложений на СИП-2 3х50+1х50+1х16.

Кабельные муфты

Мы не знаем муфты для СИП-2 3х50+1х50+1х16. Попробуйте подобрать муфту по характеристикам.

СИП-2/О — СИП, комбинированный с оптическим кабелем — Артикул

Введение

СИП-2/О — самонесущий изолированный провод (СИП), комбинированный с оптическим кабелем (ОК). СИП-О предназначен для подключения абонента к силовым (до 1 кВ) и телекоммуникационным сетям и параллельной передачи ему как электрической энергии, так и информационных сигналов.

Основные характеристики

Одновременная передача мощности и качественная связьОтвод электрической части без повреждения оптическойИспользование стандартной самонесущей арматуры из изолированного проводаИспользование стандартных муфт OKСнижение затрат на монтаж и эксплуатациюУлучшение эстетики городских линий электропередач

Дизайн

СИП-2/О является полным аналогом СИП-2, но также заменяет СИП-4. СИП-2/О имеет три фазные токопроводящие жилы из алюминия и одну нулевую несущую жилу из алюминиевого сплава с изоляцией из светостабилизированного сшитого полиэтилена, а также оптический кабель в виде модулей скрутки с волокнами (от 2 до 144 шт. ) вокруг стержня из стекловолокна. Все перечисленные элементы комплекта находятся в одном комплекте. Выпускаются следующие типоразмеры СИП-2/О: 3х1+1х25, 3х25+1х35, 3х35+1х50, 3х50+1х70, 3х70+1х95.

Механические характеристики

Все нагрузки даны с учетом подвески провода несущим проводником.

Сравнение цен

Цены являются ориентировочными и указаны в тенге без учета НДС.

Вывод

Как следует из таблицы в разделе «Сравнение цен», стоимость СИП-2/О превышает стоимость обычного СИП в среднем в 2 раза (на 100%): модели с меньшего диаметра сердечника отличаются в цене примерно в 2,24 раза (на 124%), модели с большим диаметром сердечника — в 1,76 раза (на 76%).

В этом случае к цене СИП-2/О следует добавить арматуру, используемую при монтаже ОК (это оптические муфты, хомуты для опускания ОК по опоре и корзины для хранения его запаса; при при этом остальная натяжная и несущая арматура для СИП-2/О полностью аналогична используемой для монтажа обычного СИП). Стоимость дополнительного армирования увеличивает цену СИП-2/О в среднем на 5%.

Однако следует помнить, что рано или поздно любой абонент будет подключен и к энергетическим, и к телекоммуникационным сетям. Если подключение к сети телекоммуникаций будет производиться отдельно от подключения к энергосети, то это будет сопровождаться множеством проблем.

Если подключение к сети телекоммуникаций осуществляется методом подземной прокладки ОК, то стоимость материалов в этом случае будет примерно равна разнице в цене между СИП-2/О и обычным СИП. Но стоимость земляных работ по такой кладке ОК всегда будет намного дороже, чем стоимость работ по подвеске ОК или СИП. Плюс нужно помнить об относительной сложности оформления, необходимости выделения земли под прокладку ОК и компенсации землепользователям за проход по их территории.

Если присоединение к сети телекоммуникаций осуществляется методом подвешивания ОК на опоры ЛЭП (тот самый, на котором подвешивается обычный СИП), то стоимость материалов в этом случае будет меньше (примерно на 15 %), чем разница в цене между СИП-2/О и обычным СИП. Стоимость работ по такой прокладке ОК будет сопоставима со стоимостью работ по подвеске СИП. Но зачем сначала подвешивать СИП (отдельно от ОК), а потом ОК (отдельно от СИП), если можно их подвешивать одновременно (в случае СИП- 2/О), сэкономив на работе в два раза? Кроме того, размеры ЛЭП до 1 кВ не всегда позволяют повесить отдельную ОК — могут не соблюдаться ограничения по расстоянию до земли (достаточно жесткие в населенных пунктах). В случае комбинированного СИП-2/О проблемы габаритов не существует.

Таким образом, СИП-2/О является технологически и экономически выгодным решением, достойным внимания как энергетических компаний, так и операторов связи.
