Как сделать электрическую проводку в бытовке. Советы и основные правила.

Электроэнергия в бытовке — это не только свет, но и отопление, а также возможность подключить сигнализацию и систему видеонаблюдения, а значит для постоянного или временного использования бытовки в ней стоит сделать электричество.

Помощью профессионального электрика в этом процессе пренебрегать не стоит — от грамотно сделанной проводки зависит ваша безопасность — поэтому в этой статье мы коротко опишем основные этапы электрификации строения.

Подключение

В зависимости от того, входит участок в состав садового товарищества или предназначен под застройку, вам потребуется потребуется либо оформить разрешение на подключение электричества у председателя СНТ, либо получить его у энергетической компании, которая распоряжается сетью. В первом случае можно воспользоваться услугами штатного электрика или нанять специалиста со стороны, во втором с организацией можно договориться о выполнении всех необходимых работ.

Подготовка

Так как бытовка не является капитальным строением, то тип подключения будет считаться временным. При этом в действительности подключение можно использовать на протяжении многих лет, если будете исправно оплачивать счета.

Спланировать работы и определить, что именно потребуется для их выполнения, поможет заранее составленный план электропроводки.

Стандартный список необходимого:

  • розетки
  • предохранитель
  • проводка
  • короба для разводки
  • выключатель
  • светильники
  • пластиковые коробки или гофрированные трубы.

Проводка снаружи

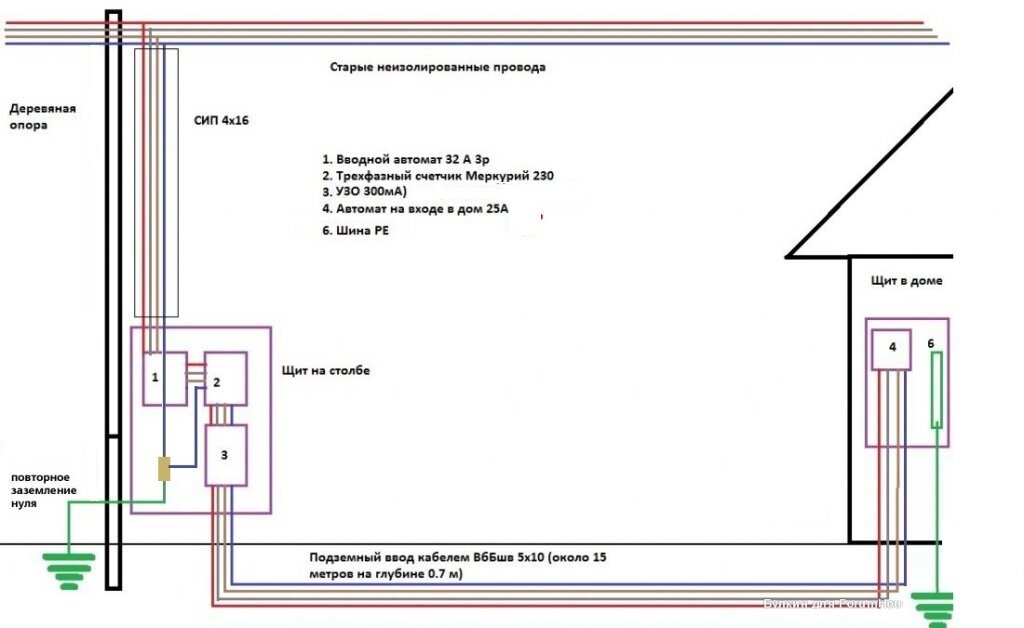

Силовой кабель от линии на улице до бытовки прокладывается подземным или надземным (воздушным способом. Для подземного можно использовать мягкую ПВХ-трубу пвх мягкая, а для воздушного — самонесущий провод с алюминиевыми жилами.

Если выбирается подземный способ, то для проводов от столба до бытовки выкапывается траншея глубиной примерно 50 см (желательно как можно ближе к забору, чтобы избежать случайных повреждений проводов в будущем). После в траншею закладывается труба с медным бронированным кабелем, которая должна идти от щитка со столба в дом без разрывов, исключая попадание в трубу воды, пыли и грязи. Затем труба закапывается. У бытовки кабель, снова заключенный в стальную трубу, входит в электрический щиток.

При воздушном подключении расстояние от постройки до столба, к которому с помощью специальной арматуры крепится провод, должно составлять не более 10 м. Для безопасного подключения, чтобы не происходило избыточного растяжения и снизился риск внезапного обрыва, специалисты рекомендуют протягивать стальной трос, на который будет опираться кабель.

Ввод в здание — на высоте не менее 2,5 м (через «гусак», изогнутую стойку для трубы на крыше бытовки). Кабель по трубе идет до самого щитка со счетчиком, прикрепленным к наружной стене. От щитка внутрь постройки медный кабель прокладывается внутри стальной трубы с толщиной стенки не менее 2,8 мм. Отрезок трубы в стене располагается с уклоном наружу, просветы заделываются раствором.

Внутренняя разводка

Определите, где необходимо расположить источники света, розетки и выключатели. Не забудьте подумать, понадобится ли вам наружное освещение около бытовки. Затем приступайте к разводке, учитывая при монтаже проводов и коробок нормативные расстояния до различных строительных конструкций.

Учитывайте правила:

  • прокладка проводов — открытая в пластиковых лотках либо на изоляторах
  • скрытый монтаж проводки — в металлорукавах
  • соединения проводов производятся внутри стальных коробок, куда всегда есть доступ
  • выключатели и розетки монтируются на защитных металлических пластинах
  • прожекторы, розетки выключатели наружного освещения должны быть влагозащищенные
  • каждый участок «прозванивается» после укладки, к подключение к питанию выполняется только после того, как собранная схема будет проверена тестером.

Ютуб-канал «
Сажин Александр. Ремонт и строительство.»

Как сделать электропроводку в бытовке своими руками: правила и нормы

Бытовка, установленная на строительном объекте, или вагончик на даче нуждаются в электроэнергии. Электричество в таком сооружении — это не только освещение, но и возможность пользоваться электрооборудованием.

Для подключения электричества обращаются к аттестованным электрикам или монтируют проводку в бытовке своими руками. На первом этапе собирают пакет документов и вместе с заявлением подают в местную сетевую организацию для получения технических условий (ТУ). В ТУ будут прописаны правила и нормы прокладки электропроводки в бытовке.

Подключение бытовки к электричеству

Подключение бытовки к электричеству от столба ЛЭП выполняют двумя способами:

  1. Под землей — при этом методе электрический кабель прокладывают в траншее и помещают его в металлическую трубу. Ввод в бытовку выполняют через фундамент.

  2. По воздуху — оптимальный способ при расстоянии от столба до бытовки до 10 м. При большем расстоянии ставят промежуточный столб. При таком варианте подключения используют многожильный самонесущий изолированный провод (СИП). Вход проводки в вагончик осуществляют через чердачное помещение.

Подвод электричества связан с риском для жизни, поэтому подключение вагон-дома к электричеству от щита центральной электросети должны выполнять сотрудники обслуживающей энергетической компании.

Оборудование для проводки в бытовке

Схему разводки электропроводки в вагон-доме, как правило, продумывают заранее. На этом этапе вычисляют суммарную мощность электроприборов и подбирают необходимое сечение проводов, количество розеток и точек освещения. После расчетов следует подготовить инструменты и материалы.

Требования электробезопасности предписывают использовать инструменты с диэлектрическими ручками.

Для монтажа проводки потребуются:

  • плоскогубцы;

  • круглогубцы;

  • кусачки;

  • бокорезы;

  • пассатижи;

  • диэлектрический нож;

  • набор отверток;

  • инструмент для снятия изоляции;

  • тестер или мультиметр;

  • рулетка;

  • уровень.

А также понадобятся материалы:

В отдельных случаях пригодятся: дрель, шуруповерт, молоток, паяльник и прочий вспомогательный инструмент.

Внутренняя разводка электрики в бытовке

Когда подключение к центральной электросети выполнено, подготовлен необходимый инструмент и материалы, можно приступать к монтажу внутренней проводки, розеток и светильников. Как провести проводку в вагон-доме — на этом этапе уже указано в ранее составленных чертежах и схемах. Ориентируясь на правила установки электроустройств (ПУЭ), прокладывают кабель-каналы и скрывают в них провода. Монтируют осветительные приборы, выключатели и розетки. Выключатели располагают на расстоянии 1,6 или 0,9, а розетки — 0,9 или 0,3 м от уровня пола согласно советским и европейским стандартам соответственно.

Заземление бытовки-распашонки — обязательное условие, обеспечивает безопасность и продлевает срок службы электроприборов. Можно купить готовый комплект заземления или установить заземляющий контур самостоятельно. При таком варианте в землю вбивают 2-3 металлических уголка или прутка, обваривают металлической полосой и соединяют с бытовкой.

Чтобы не думать как провести проводку в вагон-доме, можно приобрести бытовки с готовой электропроводкой.

Продукция компании Сибмаш:

Вагон-дома

  • Жилые вагон-дома
  • Санитарно-бытовые вагон-дома
  • Офисные вагон-дома
  • Технологические вагон-дома

Бытовки

  • Бытовка на шасси
  • Строительная бытовка
  • Блок-бокс

Модульные здания

  • Модульные здания из блок-контейнеров
  • Здание модульное «Офис продаж»
  • Здание модульное «Офис»
  • КПП модели «Радуга»
  • Штаб строительства
  • Здание для шиномонтажа
  • КПП
  • Велодом

Резервуары емкости РГСН

  • Резервуар горизонтальный стальной РГСН-3. 5м3
  • Резервуар горизонтальный стальной РГСН-5м3
  • Резервуар горизонтальный стальной РГСН-15м3
  • Резервуар горизонтальный стальной РГСН-25м3
  • Резервуар горизонтальный стальной РГСН-30м3
  • Резервуар горизонтальный стальной РГСН-50м3
  • Резервуар горизонтальный стальной РГСН-65м3

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

3 9001–250 9000

9001–250 9000 Введение
Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

  • 1 дюйм. БИТ БИТ
  • 4-в-1 отвертка
  • Набор битов буровой распуты
  • ДРУГИЕ/Драйвер-Беспроводная
  • HACKSAW
  • Трубная газета (2)
  • PLIERS
  • SPADS
  • . /нож

Необходимые материалы

  • Уплотнитель воздуховода
  • Электрические коробки
  • Изолента
  • ЭМТ (металлическая электрическая трубка)
  • Лента
  • Фитинги (разъемы и фунты)
  • GFCI
  • Кожаные перчатки
  • MATTOCK
  • Бендер труб
  • RMC (Гравный металлический контакт)
  • . Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… большинство из нас воспринимают эти хлопоты как должное. Но так быть не должно. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Не можете решить, делать самому или нанять электрика? Здесь узнайте, сколько стоит электрик.

Рабочая мощность через RMC

Мы покажем вам, как провести провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Чтобы проложить провода внутри жесткого кабелепровода, вам понадобится ножовка и трубогиб, способный сгибать 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811. com.

Проект шаг за шагом (12)

Использование металлического кабелепровода означает меньший объем земляных работ

  • Прокладка проводов внутри жесткого металлического кабелепровода (RMC) немного дороже, чем закапывание подземного питающего кабеля (UF), но экономит трудозатраты.
  • Это связано с тем, что верхний край RMC должен находиться всего в шести дюймах от поверхности земли, а UF должен быть заглублен на 12 дюймов (в некоторых случаях глубже).
  • Может показаться, что дополнительные шесть дюймов глубины траншеи не представляют большой проблемы. Но это добавляет часы изнурительной работы, особенно если у вас каменистая почва, твердая глина или много корней деревьев.

Семейный мастер на все руки

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 14 января 2021 г.

Похожие проекты

Установка временного и постоянного источника питания

Частью строительства дома для Washington Home Builders является обеспечение электроэнергией вашего нового дома. Это включает в себя 2 этапа: временное и постоянное питание.

Если у вас модульный или сборный дом, возможно, у вас уже есть столб, который можно использовать для строительных целей, если его не нужно перемещать. Вам или сертифицированному электрику может потребоваться модифицировать его для использования во временных строительных целях.

Избегайте этой распространенной ошибки: ожидайте, пока электроэнергия не будет подключена, чтобы подать заявку на постоянное питание. Это может привести к ненужной задержке строительства буквально на несколько недель.

ВРЕМЕННОЕ ЭЛЕКТРОПИТАНИЕ

ВРЕМЕННОЕ ЭЛЕКТРОПИТАНИЕ означает электроснабжение, которое предоставляется только на период строительства. Различные рабочие нуждаются в этом, чтобы подключить свои электроинструменты, когда они строят ваш дом. Это должно быть готово к тому времени, когда мы с вами застолбим дом

Чтобы получить временную мощность, выполните следующие действия:

  1.  Домовладелец или лицензированный электрик должен установить столб в соответствии с местными нормами.
    • Узнайте у PUD или у электрика требования к усилителю. Обычно это 60 ампер.
    • Должно быть не менее 2 розеток.
    • Если вы нанимаете кого-то, это обычно стоит около 450-750 долларов США, что может включать или не включать разрешение, которое получит электрик.
    • Столб должен быть установлен не далее 70 футов от того места, где будет строиться дом. Обычно лучше ближе.
  2. Необходимо получить временное разрешение на электроэнергию.
  3. После того, как он будет помещен в землю с помощью панели и прикреплен к земле в соответствии с местными нормами высоты и глубины столба, ваш местный строительный инспектор прибудет на ваш объект и одобрит или потребует внесения изменений для получения утверждения. Таким образом, причина для вас или вашего электрика получения разрешения.
  4. После получения разрешения вам нужно будет позвонить в местную энергетическую компанию, чтобы подключить временное питание. Обычно они выходят в течение недели. Местная организация, которая обеспечивает соблюдение правил для временных опор электропередач, прикрепит наклейку с разрешением на панель, предоставив вашей энергетической компании необходимое уведомление о том, что она соответствует правилам.
  5. Временное питание может быть отключено после подключения постоянного питания.
  6. Прежде чем мы сможем заказать бетонные и фундаментные работы, необходимо установить временный столб электропередач. Теперь вы готовы к началу строительства True Built Home. Temp Power PDF Скачать

Постоянная сила

ПОСТОЯННАЯ СИЛА — это сила, которая обслуживает дом на протяжении всей жизни дома. После того, как линия проложена от улицы к вашему дому и подключена к счетчику, вы можете удалить временный столб электропередач со своего участка.

    очень важно  , чтобы вы поняли эту временную шкалу:

  1. Вы должны были начать подготовку как к временному, так и к постоянному электроснабжению не позднее встречи перед началом строительства с True Built Home.
  2. Чтобы получить постоянное питание, вам необходимо заполнить заявку на «Новую услугу» для вашего нового дома в местном PUD в этом районе. Часто вы можете скачать это приложение онлайн.
  3. После этого PUD договорится о встрече с вами на месте, чтобы обсудить возможные варианты. Это делается одновременно или даже до того, как будет установлено временное питание.
  4. После того, как мы набросали электропроводку, она готова к подключению постоянного источника питания.

Важно, чтобы вы знали  , что мы не будем обшивать дом, пока не будет подключено постоянное электричество. Почему? Потому что временная электроэнергия не может обеспечить достаточную мощность для обогрева дома, что необходимо для ускорения процесса сушки гипсокартона. Арендованные пропановые обогреватели или, что еще хуже, керосиновые обогреватели часто приводят к возникновению трещин, которые требуют дополнительной работы листовых рокеров для получения лучшей отделки и могут привести к дополнительной оплате.
Кстати, если вы используете керосиновые обогреватели, имейте в виду, что они образуют пленку или остатки на гипсокартоне, что делает окончательную покраску дома очень трудоемкой задачей.

Линии электропередач проходят либо над головой от опоры (настоящей), либо под землей.

Строители жилья в штате Вашингтон обнаруживают, что подземные электростанции становятся все более распространенными. В этом случае экскаватор выкопает траншею, PUD отправит бригаду, чтобы провести электричество к дому, а экскаватор закопает линии и закроет траншею, когда они будут готовы.
Если вы собираетесь использовать подземную энергию, вот несколько вещей, о которых следует помнить.

  • Если вы выкапываете траншею от источника питания до своего дома, если она простирается на определенное расстояние, то за ваш счет может быть установлен дополнительный трансформатор (около 700 долларов США). Это расстояние варьируется в некоторых городах и составляет до 220 футов, прежде чем вам понадобится трансформатор, однако в других юрисдикциях оно может достигать 325 футов. Вы должны будете проверить с вашим местным PUD для более определенного ответа. Трансформатор повышает мощность до следующей точки — обычно вашего счетчика.
  • После встречи с ПУДом вам может понадобиться нанять кого-то, кто проложит траншею от источника питания или «улицы» до участка дома, где будет устанавливаться база счетчика (обычно гараж). Эту траншею, возможно, придется осмотреть.
  • После проверки приедет PUD и установит линию.
  • Ваш экскаватор или вы сейчас должны будете закопать линию.
  • PUD подключается от источника питания к измерителю.
  • True Built Home позаботится обо всем электричестве внутри дома. Домовладельцы организуют все, что находится за пределами дома. (если у вас есть насосная септическая система, нажмите здесь для получения информации о септических системах)

Вашингтон Строители домов обычно выбирают подземное электроснабжение по нескольким причинам:

  • Воздушное электроснабжение требует прокладки дополнительного трубопровода через крышу, что увеличивает ваши расходы и выглядит неприглядно.
