Строительный одномачтовый грузовой механизм или Подъемник Мачтовый Грузовой – ПМГ, грузоподъемностью 500кг.
Подъемник Мачтовый Грузовой предназначен для использования на стройплощадках для подъема строительных грузов имеющих не большие габариты. Минимальная высота груза 4 метра, максимальная высота груза для подъема 100 метров.

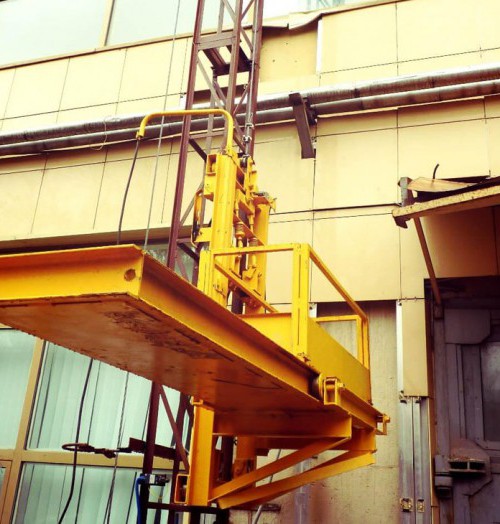

Грузовой подъемник ПМГ 500 имеет специальную грузовую платформу (каретку), размер которой составляет 0,5х2,7 метра. Имеющаяся каретка выкатная, с ее помощью подается груз в оконные проемы или какие-нибудь другие, куда надо доставить груз. Длина выката каретки в нужный проем составляет полтора метра, такая длина позволяет рабочим без риска снимать груз с каретки.
Этот подъемник может использоваться для подъема грузов на крышу строящегося здания, для того, что бы использовать подъемник для этих целей необходимо при его монтаже провести некоторые подготовительные меры.
Для того, что бы доставить груз на крышу, мачта грузового подъемника должна быть выше чем сама крыша и в тоже время мачта не может висеть в воздухе, она должна быть закреплена, так как без крепления может возникнуть вибрация из – за которой вся конструкция может обрушиться. Для того, что бы этого не произошло необходимо закрепить мачту при помощи специального приспособления.
Как устроен Подъемник ПМГ 500:

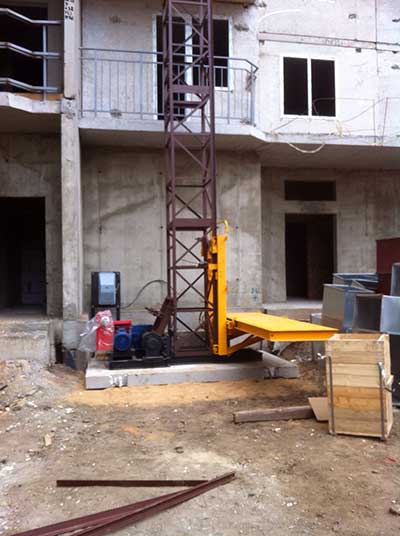

Все основные части, из которых состоит грузовой подъемник, расположены на опорной раме, т.е. на основании машины. Сама же рама находится на бетонной плите, иногда раму просто заливают бетоном.

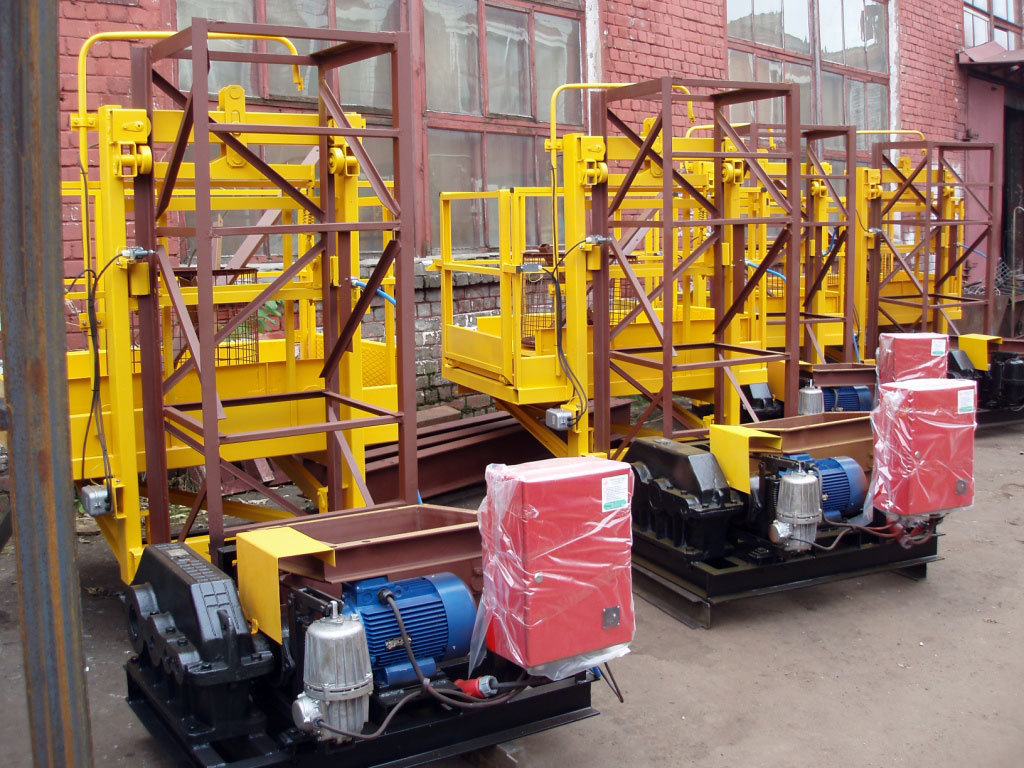

Основные рабочие узлы подъемника:
• Тяговая грузовая лебедка,
• Электрический шкаф, установлен на лебедке, питание электро-шкафа составляет 380В,
• Мачта. Первая секция, которой является начальной точкой для крепления остальных секций,
• Грузовая каретка. На ней устанавливается выкатная платформа,

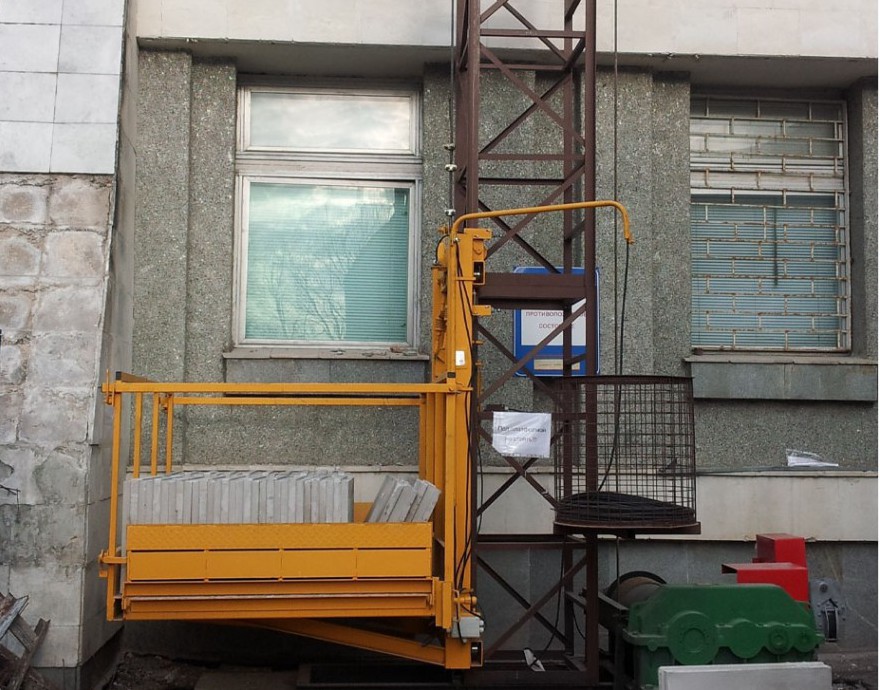

• Корзина, которая находится на грузовой каретке, она нужна для укладки кабеля. Кабель в этом случае не запутывается и не мешает при работе.
Лебедка, это тяговый механизм машины. Проще говоря – это редуктор. Сам редуктор работает, при помощи электрического двигателя. А так же необходимая для работы – ТГК200 (тормозная система) ПМГ.
Для работы на грузовых подъемниках очень важно иметь продуманную безопасность. На представленном вашему вниманию подъемник ПМГ 500, безопасность продумана всесторонне. Если вдруг оборвется грузовой канат, установлен ловитель, при помощи которого произойдет автоматическая аварийная остановка и грузовая каретка не упадет. Концевые выключатели, установленные на мачте грузового подъемника, контролируют положение грузовой каретки внизу и вверху.
Мачта грузового подъемника при монтировании, крепится непосредственно к зданию, креплениями – захватами, специально разработанными для этой цели. В комплектации ПМГ есть так же крепления для того, чтобы прочно закрепиться за перекрытия здания, а так же за вспомогательные сооружения. Для этой цели по заказу изготавливают Г – образные крепления, при помощи которых можно закрепиться на стене, балконе или оконном проеме.
Комплект грузового подъемника предполагает наличие номерного паспорта, сертификат соответствия, инструкция по сборке-монтажу и эксплуатации машины. Организация, которая решит приобрести подъемник ПМГ, может не брать разрешение на работу на подъемнике, а так же может не регистрировать его.

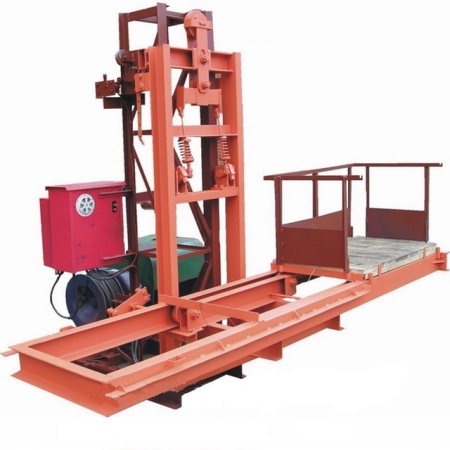

Подъемник ПМГ 500 Основные рабочие узлы подъемного механизма:
:
1. Грузовая каретка и установленная на ней выкатная платформа (0,5х2,7метра),
2. Секция мачты грузового подъемника, высота секции два метра,
3. Опорная рама – основание ПМГ,
4. Тяговая лебедка – привод машины,
5. Оголовок – верх грузового подъемника,
6. Комплект ЗИП (гайки, болты, шайбы, пульт управления, крепления для секций мачты, Захваты для закрепления на стене, определенное количество, на определенную высоту).
7.
На Подъемнике Мачтовом Грузовом для обеспечения безопасности установлены:
1. Ограничитель грузоподъемности,
2. Тормоз – ловитель, автоматический,
3. Концевые выключатели (верхний и нижний),
4. Блокировка выкатной платформы.
Подъемник Мачтовый Грузовой изготовлен в соответствии с программой ГОСТ 29168-91, и правилам по технике безопасности 10-518-02 ТУ 4835-033-03215451-00.
Посмотреть технические характеристики и купить данное оборудование Вы сможете на странице Строительный подъемник ПМГ
Подъемники мачтовые | Подъемник ПМГ
ОбзорОписаниеХарактеристикиЦены
Мачтовые подъемники – еще один вид грузоподъемных механизмов, применяющихся на строительных площадках. Существует несколько видов мачтовых подъемников, одномачтовые и двухмачтовые. Мы представляем вам одномачтовые грузоподъемники ПМГ. Принимая во внимание конструктивные особенности этих подъемников, можно сказать, что это один из самых простых и относительно не дорогих механизмов. Грузоподъемники ПМГ могут использоваться как грузоподъемные механизмы, так и в качестве лифта на строительных площадках, все зависит от конструкции люльки подъемника.
Ознакомьтесь еще с моделями: ПМГ-1000; ПМГ-1500.
Технические характеристики мачтовых строительных подъемников ПМГ-500 | |
---|---|
Высота подъёма максимальная, м | 100 |
Грузоподъёмность, кг | 500 |
Скорость подъема груза, м/с | 0,3 |
Перемещение груза по горизонтали, вылет платформы, м | 1,5 |
Мощность электродвигателя, кВт | 4,0 |
Диаметр грузового каната, мм | 10,5 |
Размер грузовой консоли-платформы, м | 0,5х2,7 |
Габариты модуля основания (вкл. лебёдку, платформу, первую секцию мачты), м | 2,0 х 1,1 х 2,1 |
Размер секции мачты, м | 0,32 х 0,42 х 2,0 |
Масса комплекта при минимальной/максимальной высоте мачты, кг | 880 / 4325 |
Технические характеристики мачтовых строительных подъемников ПМГ-500 | |
---|---|
Высота подъёма максимальная, м | 100 |
Грузоподъёмность, кг | 500 |
Скорость подъема груза, м/с | 0,3 |
Перемещение груза по горизонтали, вылет платформы, м | 1,5 |
Мощность электродвигателя, кВт | 4,0 |
Диаметр грузового каната, мм | 10,5 |
Размер грузовой консоли-платформы, м | 0,5х2,7 |
Габариты модуля основания (вкл.![]() | 2,0 х 1,1 х 2,1 |
Размер секции мачты, м | 0,32 х 0,42 х 2,0 |
Масса комплекта при минимальной/максимальной высоте мачты, кг | 880 / 4325 |
