ГВЛ для пола — особенности укладки влагостойкого ГВЛ, технологиия устройства полов

ГВЛ (гипсоволокнистые листы) — отделочный материал для выравнивания пола, изготовленный из гипса, укрепленного армирующими добавками и распушенными волокнами целлюлозы.

Приобрел особую популярность, благодаря отличными техническим и эксплуатационным характеристикам.

Рисунок 1. Устройство основания из ГВЛ

Достоинства гипсоволокнистых листов

Гипсоволокнистые листы обладают множеством достоинств, главное из которых —экологическая чистота и пожарная безопасность. Материал способен регулировать микроклимат в помещении, впитывая излишнюю воду при высокой влажности и отдавая ее обратно при пересушенном воздухе.

Другие преимущества:

• высокая плотность и прочность;
• простота укладки и скорость монтажа;
• небольшой вес, не требует усиления основания;
• хорошая влагостойкость, по сравнению с ДВП и ГКЛ;
• монтаж исключает мокрые и грязные процессы;
• легко режется ножовкой или электрическим лобзиком;
• не гнется под воздействием нагрузок;
• повышенная звукоизоляция;
• морозостойкость, позволяющая выдерживать до шестнадцати циклов заморозки и размораживания;
• низкая теплопроводность;
• отсутствие отходов и мусора при монтаже.

Отлично подойдет ГВЛдля устройства системы теплого пола.

Наряду с достоинствами, ГВЛ чувствителен к влажности, поэтомуособое внимание стоитуделять гидроизоляционным мероприятиям.

Это довольно хрупкий материал, требующий аккуратности при транспортировке и монтаже.

Рекомендую!

При покупке гипсокартона выбирать материал только проверенных производителей.

Профессионалы отдают предпочтение продукции фирмы КНАУФ, из-за высокого качества и доступной цены.

ТОП 3 лучших товаров по мнению покупателей

Виды ГВЛ

Гипсоволокнистые листы выпускаются обычные — ГВЛ, и влагостойкие — ГВЛВ, пропитанные гидрофобными грунтовками.

Их можно отличить по маркировке, нанесенной на листы.

Пример маркировки: ГВЛВ-Б-ФК-1500*500*15 означает:

1. ГВЛВ — символ «В» говорит о влагостойкости листа:
2. «Б» — точность изготовления. Маркировка «А» означает высокую точность листа. Символ «Б» показывает, что лист сделан с большими отклонениями.
3. ФК — фальцевая кромка. ПК обозначает прямую кромку. Листы с прямой кромкой применяют для выравнивания пола, с фальцевой кромкой используют для стен.
4. 1500*500*15 — длина, ширина и толщина листа.

Обычные листы используют в сухих жилых помещениях, где не существует риска протечек. Влагостойкие листы применяются во влажных и неотапливаемых помещениях.

Стандартные размеры ГВЛ для пола:

• длина 1500 и 2500 миллиметров;
• ширина 1200 и 1000 миллиметров;
• толщина 10 и 12 миллиметров.

Рисунок 2. Стандартные размеры ГВЛ.

Сборные элементы для пола выпускают стандартными размерами 1500*500 миллиметров. Толщина ГВЛ для пола сборной конструкции составляет 200 миллиметров. Листы имеют фальцы для крепления элементов между собой.

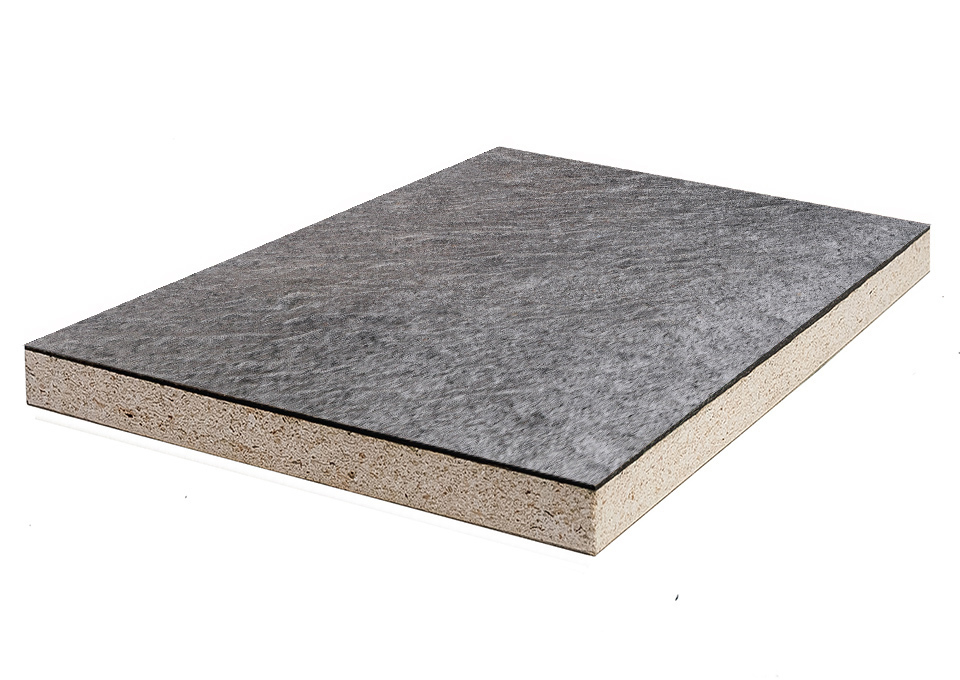

Рисунок 3. Сборные элементы для пола.

Производители изготавливают и другие размеры плит, по заказу потребителей.

Отличительные особенности

По внешнему виду и размерам, ГВЛ похожи на гипсокартон. Нов отличие от последнего, изготавливаемого в виде сэндвича, когда слой гипса зажат между двумя слоями картона, имеет однородную монолитную структуру.

Листы отшлифованы с одной стороны и пропитаны водоотталкивающей грунтовкой.

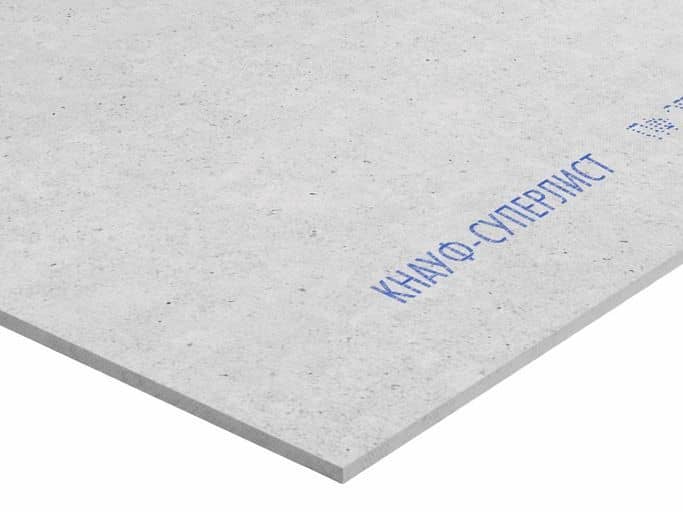

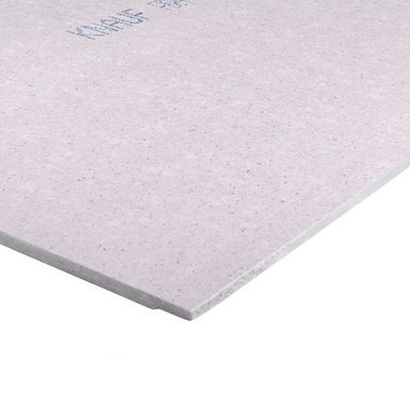

Рисунок 4. Листы ГВЛ.

Повышенная прочность обусловлена армирующими добавками из распушенной целлюлозы, равномерно распределенной в слое гипса.

Гипсоволокнистые листы можно резать любым инструментом, в них можно вкручивать саморезы и вбивать гвозди. Они не крошатся при обработке, в отличие от гипсокартона.К ним можно крепить декоративные элементы интерьера.

Рекомендую!

При обработке и резке листов смачивать полотно электролобзика или ножовки водой, для предотвращения образования гипсовой пыли.

В зависимости от свойств, ГКЛ окрашиваются в разные цвета. Например, влагостойкие имеют зеленый цвет.

Влагостойкие ГВЛ можно отличить только по маркировке.

Гипсоволокнистые листы не гибкие, в отличие от ГКЛ, поэтому их не применяют для изготовления криволинейных конструкций.

Они имеют больший вес и более высокую стоимость, чем гипсокартон.

Область применения

Гипсоволокнистые листы могут не только заменить гипсокартон, но и существенно расширить сферу применения.

Их можно использовать для различных целей:

• выравнивания полов по утеплителю из керамзита и других сыпучих материалов;
• укладки по плитам из пенополистирола и по системе теплых полов;
• монтировать по деревянным лагам и покрытию из досок;
• устройства основания под финишную отделку пола по бетонному или деревянному перекрытию;
• отделки конструкций неотапливаемых помещений подвалов, балконов, террас, чердаков и мансард.

Влагостойкий ГВЛ для пола хорошо подходит для отделки неотапливаемых и влажных помещений, так как не теряет своих свойств в условиях отрицательных температур и повышенной влажности.

Особенности укладки ГВЛ

При укладке листы нужно располагать со смещением на 20 – 25 сантиметров относительно друг друга, наподобие кирпичной кладки, для получения максимально прочной и долговечной конструкции.

Рисунок 5. Схема раскладки ГВЛ.

Важно!

При укладке гипсоволокнистых листов на бетонное основание или стяжку, дождаться полного высыхания бетонного покрытия.

У элементов, примыкающих к стене необходимо удалить фальцы, для предотвращения продавливания при эксплуатации.

Укладку нужно начинать от стены с дверным проемом, справа налево, обрезанной стороной к стене.

Швы между листами должны быть не менее 1-2 миллиметров.

При устройстве пола по слою теплоизоляции из сыпучих смесей толщиной более десяти сантиметров, рекомендуется укладка гипсоволокнистых листов в три слоя. При этом нижние слои должны состоять из более мелких деталей, а верхний можно укладывать из больших листов, длиной более двух метров.

Утеплитель под ГВЛ

Различаются три основных видаутеплителя под ГВЛ:

1. Сухая засыпка из керамзита или шлакового щебня выполненная по бетонному или деревянному основанию.
2. Теплоизоляционный слой из пенопласта или пенополистирола. Может укладываться по бетонному основанию или как дополнительный слой по керамзиту.
3. Плиты из стеклянной или минеральной ваты, укладываемые по деревянному или бетонному основанию между лагами.

Рисунок 6. Минеральная вата для утепления пола в деревянном доме.

Технология устройства полов из ГВЛ по бетону

Качественное и надежное основание под любое чистовое покрытие можно получить, четко соблюдая технологию и последовательность выполнения работ:

1.Подготовка основания

До начала производства работ демонтируем старые напольные покрытия, теплоизоляционные слои и разрушенную стяжку до железобетонной плиты перекрытия. Удаляем строительный мусор и пыль.

2.Ремонт перекрытий

Заделываем швы между плитами раствором. Трещины в бетоне расшиваем и заделываем ремонтными составами. Поверхность обрабатываем специальными проникающими грунтовками для бетона.

3.Разметка

Делаем разметку уровня засыпки и верхнего уровня стяжки при помощи лазерного или водяного уровня.

Для этого, по всему периметру помещений наносим линию горизонта. Она может располагаться на высоте 50-100 сантиметров от перекрытия.

От линии горизонта делаем промеры, и определяем самую высокую точку перекрытия.

От этой точки отмечаем толщину засыпки и переносим на стены по периметру помещения.

Аналогично определяем отметки высоты стяжки.

Рекомендую!

Линии отметки засыпки и высоты стяжкиперенестина стены при помощи окрашенного отбивочного шнура.

 Рисунок 7. Разметка уровня стяжки.

4.Гидроизоляция оснований.

Бетонные перекрытия застилаем полиэтиленовой пленкой, плотностью 200 микрон. Полотна укладываем внахлест, перекрывая друг друга на 20 – 25 сантиметром и скрепляя скотчем. Пленку заводим на стены, на 5-10 сантиметров выше уровня стяжки и закрепляем скотчем.

По периметру помещений крепим демпферную ленту из вспененного полиэтилена, выше высоты стяжки, для смягчения деформационных усадок и звуковой изоляции стен от пола.

Рисунок 8. Гидроизоляция пола с устройством демпферной ленты.

5.Прокладка коммуникаций

Для устройства коммуникаций под покрытием из ГВЛ, провода и кабели заводим в защитную гофротрубу. Слой теплоизоляции над гофрой должен быть не менее 20 миллиметров.

6.Устройство маяков

Для выполнения равномерного слоя устанавливаем направляющие маяки из деревянных реек или металлических профилей. Выверяем их горизонтальность строго по отметкам. Крепим к основанию на цементный или гипсовый раствор.

7.Устройство теплоизоляции

Сухую смесь из керамзита разных фракций засыпаем равномерным слоем, разравнивая и утрамбовывая между маяками. Особое внимание уделяйте примыканиям к стенам и дверным проемам.

Рисунок 9. Укладка керамзита по маякам.

Рекомендую!

Работать в респираторе, для предотвращения попадания керамзитовой пыли в дыхательные пути.

После завершения работ удаляем направляющие и засыпаем образовавшиеся пустоты керамзитом.

Для утепления пола над неотапливаемым подвалом, можно дополнительно выполнить изоляцию из пеноплекса, предварительно уложив на керамзит гипсокартонные листы.

8.Устройство покрытия из гипсоволокнистых листов

Укладку ГВЛ начинаем от дальнего от двери угла.

Фальцевые кромки промазываем клеем ПВА и укладываем листы, закрепляя дополнительно саморезами, длиной не менее двух сантиметров. Саморезы вкручиваем шуруповертом по периметру каждого листа, с шагом 15 сантиметров, утапливая шляпки в поверхность материала.

Рисунок 10. Крепление гипсоволокнистых листов на клей и саморезы.

Второй ряд листов укладываем на клей, со смещением, не менее 20 сантиметров, наподобие кирпичной кладки. Закрепляем периметр каждого листа клеем и саморезами.

Рекомендую!

Шляпки саморезов необходимо втапливать в плиту, для предотвращения повреждения чистовой отделки.

После завершения укладки ГВЛ, швы между листами и углубления от саморезов заделываем шпаклевкой.

По периметру стены обрезаем выступающую демпферную ленту и гидроизоляцию.

Рисунок 11. Схема устройства полов с ГВЛ по бетонному перекрытию.

Работы по финишной отделке полов можно начинать уже на следующие сутки, после высыхания клея и шпаклевки.

Основание из гипсоволокнистых листов подходит под любой материал чистового покрытия пола.

При укладке паркета, ламината или линолеума дополнительно можно уложить специальную подложку.

Укладка ГВЛ по деревянным лагам

Жесткие гипсоволокнистые листы идеально подойдутдля выравнивания деревянного пола.

До начала работ проверяем состояние деревянных конструкций.

При необходимости, заменяем поврежденные гнилью элементы, добавляем лаги.

Проверяем горизонтальность полов строительным уровнем. Корректируем отклонение, подкладывая клинья или снимая неровности рубанком.

Все деревянные конструкции обрабатываем антисептическими составами.

Укладываем пароизоляцию изпарафинированной бумаги или пергамина.

Для предотвращения деформаций по периметру крепим демпферную ленту.

Укладываем теплоизоляцию из минеральной ваты, уложенной плотно между лагами или засыпаем сухую смесь из керамзита.

Гипсоволокнистые листы укладываем по лагам.

Рисунок 12. Укладка ГВЛ по деревянным лагам.

Между собой листы склеиваем по фальцам и закрепляем саморезами.

Второй слой ГКЛ лучше укладыватьперпендикулярно первому, на клей.

Верхний слой проклеиваем по фальцам и скрепляем саморезами, утапливая шляпки в листы.

Швы и шляпки саморезов заделываем шпаклевкой, получая жесткое монолитное покрытие, готовое к отделке.

Ошибки монтажа

При устройстве полов из ГВЛ, необходимо четко соблюдать последовательность выполнения работ и правила монтажа, чтобы избежать возможных дефектов:

• продавливание пола, если вы не срезали фальцованную кромку гипсоволокнистых листов у стен;
• неравномерное проседание пола от усадки керамзита, если не были убраны маяки;
• деформациюГВЛ, в случае укладки на влажный керамзит, не выполнения технологических зазоров между листами и в местах примыкания к стенам.

Следуя нашим рекомендациям и соблюдая технологию, вы самостоятельно сможете выполнить монтаж основания из ГВЛ или проконтролировать работу подрядчиков. Получив в итоге долговечное, прочное, идеально ровное основание под любую финишную отделку пола.

размеры и толщина листа, монтаж на дереву и бетону

На рынке строительных материалов и технологий постоянно появляются новинки. Не так давно появились новые листовые материалы, один из них ГВЛ (гипсоволокнистые листы). Основные его преимущества — солидная прочность, невысокая цена, высокий уровень влагостойкости. Как класть ГВЛ на пол, какие использовать технологии, чем резать и крепить — обо всем этом ниже.

Содержание статьи

• 1 Что такое ГВЛ: состав, область применения
• 2 Виды и свойства
  • 2.1 Размеры ГВЛ и маркировка
  • 2.2 Категория горючести
  • 2.3 Характеристики
• 3 Общие принципы монтажа
  • 3.1 Требования к основанию и особенности укладки
  • 3.2 Чем резать и крепить
• 4 Методика укладки ГВЛ на лаги
• 5 Сухая стяжка листами ГВЛ
• 6 ГВЛ на бетонное основание
  • 6.1 Основные моменты по результатам практического использования полов из ГВЛ по бетону
• 7 Укладка ГВЛ на деревянный пол
• 8 Как класть плитку на пол из ГВЛ

Что такое ГВЛ: состав, область применения

Аббревиатура ГВЛ расшифровывается как Гипсо-Волокнистый Лист. Встречаются названия «гипсоволокнистые/гипсоволоконные плиты». Плитами, как правило, называют материалы большей толщины и меньшего размера, хоть и не факт. Иногда оба термина применяют к одному и тому же материалу. Технические характеристики и требования нормированы ГОСТ Р 51829-2001, так что материал официально признан. Согласно стандарту, он может применяться при строительстве частных, общественных и производственных помещений. Область применения — отделка и подготовка под отделку стен, пола и потолка. Применяется для предварительной отделки, заменяя «мокрые» процессы — штукатурку, шпаклевку, заливку стяжки.

После прессования лист сушат, доводят до нормальной влажности (1,5%)

Так что ГВЛ — это один из листовых отделочных материалов. В его состав входит распушенная на волокна целлюлоза, некоторые добавки, придающие материалу определенные свойства (чаще всего применяются вещества, повышающие водостойкость материала). В качестве связующего применяется гипс. Компоненты смешиваются в сухом виде, в готовую смесь добавляют воду. Из тестообразного раствора формируют плиты, которые подают в пресс. После прессования лист доводится до нормальной влажности (сушится). Некоторые фирмы (например, Кнауф) выпускают шлифованные плиты ГВЛ. Такой ГВЛ для пола слишком дорог, а для стен хорош тем, что его не надо шпаклевать перед финишной отделкой.

Если говорить конкретно применительно к полу, то ГВЛ используют для выравнивания под финишные напольные покрытия. Его можно класть на лаги, на черновой пол (сплошной или со щелями). При соблюдении определенных условий возможна укладка на деревянные полы и на стяжку (выровненная сухая поверхность). Может быть использован в пироге плавающего пола, как материал для сухой стяжки.

Виды и свойства

По типу кромки гипсоволокнистые плиты бывают с прямой кромкой (в маркировке ПК) или фальцевой (ФК). Размеры фальца — ширина 2,8-3,2 мм, глубина 1,7-2,3 мм. Для пола можно использовать и тот и другой тип, но с фальцем не будет сквозных швов. Это значит, что отпадает необходимость заделки стыков. Однако стоимость такого материала значительно выше, поэтому чаще используется ГВЛ с прямой кромкой.

ГВЛ с прямой и фальцевой кромкой — два основных вида

Как известно, гипс — гигроскопичное вещество. Поэтому обычные ГВЛ в зонах повышенной влажности не применяют. Для этого есть влагостойкая модификация. В аббревиатуре добавлена впереди буква «В». То есть ВГВЛ — это влагостойкий гипсоволокнистый лист. Его можно применять в ванных, душевых и т.д. Внешне они друг от друга не отличаются, поэтому ориентируемся по маркировке.

Есть еще одна разновидность гипсоволокнистых листов — повышенной плотности. Выпускается специально для пола, маркируется ГВЛ ЭП (элемент пола). Такой подвид есть у Knauf. Стоит много, но и геометрия, и прочностные характеристики на высоте. Когда используют обычный ГВЛ для пола, берут, как правило, два листа, которые укладывают со смещением швов. Это дает достаточный уровень прочности. Как элементы пола, ГВЛ рекомендовано использовать в один слой — их прочности достаточно и в таком варианте.

Размеры ГВЛ и маркировка

Согласно ГОСТу, гипсоволокнистые плиты бывают следующих форматов:

• ширина 500 мм, 1000 мм, 1200 мм;
• длина 1500 мм, 2000 мм, 2500 мм, 2700 мм и 3000 мм;
• толщина 10 мм, 12,5 мм, 15 мм, 18 мм, 20 мм.

Отклонение по ширине — не более 3-4 мм, по длине — 3 мм до 2,5 м и 4 мм для более длинных плит. Отклонения по ширине — не более 0,3 мм. В плане должен представлять собой прямоугольник. Допустимая погрешность (скос сторон) — 4 мм.

Гипсоволокнистая плита: стандартные размеры

Маркировка листов отображает все данные — влагостойкость, тип кромки и размеры в миллиметрах. Например, ГВЛ-ПК 2000*1000*12,5 расшифровывается как обычная (невлагостойкая) гипсоволоконная плита с прямой кромкой. ВГЛВ-ФК — это значит что материал влагостойкий и кромка фальцевая.

Категория горючести

Гипсоволокнистые листы относят к категории трудногорючих материалов. Целлюлоза находится в гипсе, который не горит и не воспламеняется. При нахождении в пламени горение не поддерживает. Классы по стандартам такие:

Так что ГВЛ рекомендован для каркасного домостроения как материал для обшивки. Хорош он и для выравнивания пола в деревянном доме — где неспособность к горению важна.

Характеристики

Значительная часть характеристик ГВЛ дана в рамках — «от и до». Это связано с тем, что может использоваться различная целлюлоза, разный процент ее содержания. Если вы ищете материал с определенными характеристиками, просматривайте материалы конкретно взятой партии. Каждая партия должна быть протестирована, все показатели указаны в сопроводительных документах. Характеристики ГВЛ имеют неплохие, что в сочетании с невысокой ценой делают их популярными на рынке. Вот основные технические характеристики:

ВГЛВ — один из самых стойких к повышенной влажности материалов, который имеет невысокую стоимость. При попадании воды или повышении влажности плита ее впитывает. После понижения уровня влажности влага испаряется. Это никак не отображается на внешнем виде. То есть, это прочный влагостойкий материал и применять его можно для внутренней отделки, причем даже для влажных помещений.

Если говорить о конкретном применении ГВЛ на пол, материал неплохой. Подходит для выравнивания, для укладки по лагам, можно класть на пенополистирол, что повышает теплоизоляционные характеристики. Это один из самых недорогих листовых материалов, чем и объясняется его популярность.

Общие принципы монтажа

Использовать ГВЛ на пол можно и нужно, но необходимо строго соблюдать рекомендации. Вообще, гипсоволокнистый лист имеет не очень высокую прочность. Короткие целлюлозные фрагменты до некоторой степени армируют гипс, но материал все равно остается довольно хрупким. Правильно уложенный, он выдерживает большие нагрузки — до 2 тонн на квадратный метр. Но ключевые слова — правильно уложенный.

В один слой, а нагрузку выдерживает нешуточную

Требования к основанию и особенности укладки

ГВЛ можно класть как на сплошное, так и на прерывистое основание. При укладке на сплошное основание, оно должно быть идеально ровным. Требования к основанию — перепад не более 2 мм на 2 метра длины. На этом настаивают производители и, если есть возможность, эту рекомендацию лучше не нарушать.

Один из вариантов применения

На практике выяснено, что небольшие плавные неровности — по площади в несколько квадратных сантиметров, по глубине — несколько миллиметров, еще допустимы. Производители не рекомендуют, но на практике доказано, что ГВЛ ведет себя более-менее нормально. Лист может прогнуться, повторив форму выемки. Если сверху лежит линолеум, арт-винил или другое мягкое покрытие, все, чем это грозит — появление небольшой неровности. Под паркет или ламинат даже такие углубления лучше не оставлять, так как могут расходиться замки, может быть неприятный скрип.

И, даже под мягкое покрытие, неровности можно оставлять не везде. Если они находятся в месте приложения нагрузки, лучше их устранить. Например, на проходе или там, где будет ножка стола, комода, кровати, шкафа. Тут неровностей быть не должно.

Второй момент. При укладке на сыпучее основание или на лаги, ГВЛ на пол кладут либо повышенной плотности (элементы пола), либо влагостойкий в два слоя. При укладке в два слоя листы выкраивают так, чтобы швы одного слоя не совпадали со швами другого. Это принципиально и рекомендацию нарушать категорически не следует.

Швы не должны совпадать

Третий момент. При укладке плит ГВЛ на жесткий ровный пол (бетон), торцы проклеивают клеем ПВА. При укладке на основание, которое не исключает подвижек (лаги, например), для швов лучше использовать эластичный заполнитель. Один из вариантов — герметик, который остается после высыхания эластичным. Его наносят, сразу выравнивают слой (можно пальцем в перчатке, для лучшего эффекта его можно смочить водой).

Чем резать и крепить

Резать ГВЛ можно ножовкой по металлу, для более быстрых результатов — УШМ (болгаркой) с диском по дереву (ø 125 мм). По прямой можно ломать так же как и гипсокартон. Для этого по одной стороне (лицевой) лист надрезаете, под место реза кладете правило, постукиваете ладонью по висящей части, ломаете. Место разлома далеко не идеально ровное, так что резать ГВЛ на пол так вряд ли стоит. Срез приходится ровнять, шлифовать и занимает это времени не меньше, а иногда и больше, чем работа ножовкой.

Саморезы для ГВЛ нужны особые — с острой конусной шляпкой

Крепят ГВЛ на пол специальными саморезами. Они так и называются «по гипсоволокну». Отличаются тем, что шляпка имеет более острый конус. Такая форма шляпки позволяет ей входить в плотный лист без предварительного засверливания. Длина самореза должны быть не менее чем в 3 раза больше толщины плиты. Вот так и выбирайте.

Методика укладки ГВЛ на лаги

ГВЛ на пол по лагам берут повышенной плотности (у Кнауф это Супер Пол) или настилают два слоя обычного влагостойкого материала вразбежку швов (сдвигают чтобы швы не совпадали). В любом случае, сделать пол из ГВЛ по лагам можно двумя способами:

При укладке ГВЛ сразу на лаги, шаг бруса и размеры листов должны подбираться так, чтобы края плит приходились на бруски. Их крепят саморезами, отступив не менее 1,5 см от края. В промежуточный брус (если под листом проходит опора) крепеж устанавливается с таким же шагом. При необходимости, промежутки между лагами заполняются теплоизоляционными или звукоизоляционными материалами. В зависимости от конструкции пола, они либо устанавливаются враспор, либо кладутся на выровненное основание.

Сухая стяжка листами ГВЛ

Эту методику разработала фирма Knauf, под нее же разработан шпунтованный ГВЛ повышенной плотности. Материал этот имеет название Супер Пол. Суть метода в том, что на основание (любое, любой степени кривизны) насыпается керамзит мелкой фракции (керамзитовый песок). Керамзит выравнивается в уровень, на него кладутся элементы пола из ГВЛ. На это основание может укладываться финишное напольное покрытие. Очень быстро и удобно можно сделать себе утепленный пол. К тому же методика не создает значительных нагрузок на перекрытие.

ГВЛ на пол: сухая стяжка

Вместо керамзитного песка можно использовать обычный строительный сухой песок. Смешивать разные материалы или разные фракции нельзя, так как рано или поздно они дадут усадку. А при укладке ГВЛ на пол требуется ровное основание без провалов. Так что просадок лучше не допускать.

ГВЛ на бетонное основание

Бетонная стяжка — это надежное основание, но холодное. Если не делать подогрев, пол получается очень холодный. Это знают жители первых этажей многоэтажек и частных домов. Проблема решается при помощи устройства плавающего пола с повышенными теплоизоляционными характеристиками. Есть традиционное решение: положить слой утеплителя и залить сверху еще слой стяжки. Но это и вес слишком большой, и времени займет много. Можно сделать сухую стяжку — это быстрее, проще и дешевле.

Сравнение звукоизоляционных характеристик различных материалов

Как делают сухую стяжку ГВЛ по бетонному основанию? На бетон кладут слой утеплителя, а сверху листовой материал. В качестве утеплителя лучше использовать пенополиуретан или пенополистирол повышенной плотности (не менее 35 кг/м³). Почему не минеральную вату? Потому что ее теплоизоляционных характеристики ниже в несколько раз. А это значит, что вместо 3-5 см пенополиуретана потребуется 15-20 см ваты. Поднимать пол на такую высоту мало кто захочет.

Один из вариантов листового материала для сухой стяжки пола — гипсоволоконные плиты. ГВЛ для пола подходит идеально, так как сам обладает повышенными теплоизолирующими свойствами, а еще хорошо гасит звуки. Пол из ГВЛ является хорошей основой под ламинат, линолеум, ковролин и другие покрытия.

Основные моменты по результатам практического использования полов из ГВЛ по бетону

При укладке ГВЛ на жесткое основание он должен ложится плотно. Под ним не должен быть пустот и выступов. То есть бетонное основание должно быть ровным и гладким. ГВЛ укладывают на бетон. Крепят по периметру с шагом 50-60 см, ставят фиксаторы. Вообще, можно использовать состав типа Ротбанда на основе гипса. Он и заполнит/выровняет мелкие неровности, и будет держать листы на месте.

Если требуется улучшить теплоизоляционные характеристики, на бетонный пол кладут экструдированный пенополистирол (ЭППС) или пенопласт. Его можно просто положить без крепления. Но чтобы плиты утеплителя не скрипели, лежать они должны плотно. Если есть небольшие неровности, их можно заполнить все тем же клеем. Его наносят под плиту, используя зубчатый шпатель. Высота зуба зависит от неровностей, которые необходимо нивелировать.

Два слоя ГВЛ скрепить между собой

Толщина пенопласта выбирается исходят из требований, структуры пирога. Если слоя получается два, их укладывают с разбежкой швов (чтобы швы не совпадали). Чтобы они не терлись и не скрипели, не съезжали со своих мест во время эксплуатации, их можно скрепить. Для этого используют:

• Клей для плитки. Наносится тонкий слой, подрезается зубчатым шпателем (4 мм). Клей не для приклеивания, а для заполнения пустот, которые образуются из-за того, что ЭППС часто бывает в виде «лодочки», то есть края задраны, если сравнивать с серединой.
• Монтажные зонтики. Такой длины, чтобы прихватились только листы пенопласта. Пол должен остаться плавающим. Фиксации к основанию быть не должно.
• Двусторонний скотч.
• Слои связать монтажной пеной. Неплохой вариант, который позволяет нивелировать не идеальность геометрии ЭППС. Но пену надо наносить совсем небольшим слоем и она должна быть с небольшим расширением.

Для полов обычно используют ГВЛ в два слоя. Кладут их с разбежкой швов. Слои крепят на саморезы. Толщина ГВЛ для пола зависит от планируемой нагрузки. Обычно используют плиты не менее 12,5 мм толщины. Если геометрия материала не идеальна и есть перепады по высоте, чтобы не шлифовать, можно использовать все тот же клей на основе гипса.

Укладка ГВЛ на деревянный пол

В принципе, все уже сказано выше. Если деревянный пол ровный, можно класть ГВЛ без опасений. Он нормально пропускает влагу, так что древесине загнивание не грозит. Если же пол неровный (что обычно и бывает), лучше всего его демонтировать и уложить ГВЛ по лагам. Или сделать черновой пол. Если такое невозможно по каким-то причинам, ГВЛ на деревянный пол тоже можно класть. Есть возможность — устраните неровности рубанком, зашпаклюйте щели. Если не получится, есть аварийный вариант.

Гипсоволокнистый лист поможет это выровнять

Берем грунтовку под гипсовые смеси, в несколько слоев покрываем пол. Все щели пройти строительной пеной с хорошим сцеплением, сровнять с окружающим уровнем пола. Гипсовую штукатурку хорошего качества разводим как для штукатурки (густое тесто). Берем широкий шпатель и ровняем пол — наносим штукатурку. Местами — на сдир, местами — до заполнения неровностей. Берем большое правило и выравниваем все в один уровень. Когда высохнет, кладем два слоя ГВЛ.

Как класть плитку на пол из ГВЛ

Чтобы плитка на ГВЛ держалась хорошо и не появлялось трещин, основание под гипсоволокном должно быть абсолютно ровным и прочным. Если это доски — никаких зазоров, щелей и прогибов. Если пол сделан по лагам, толщина слоев должна быть достаточной для того, чтобы не было даже малейших прогибов при нагрузке и ходьбе.

Монтаж ГВЛ на пол под плитку — возможный вариант

Так как плитка кладется обычно в помещениях с повышенной влажностью, требуется дополнительная гидроизоляция. Рекомендуют пользоваться КНАУФ-Флэхендихт или другими мастиками, резиновыми красками.

При укладке керамической плитки на ГВЛ, использовать надо эластичный клей для нестабильных или сложных оснований. Раскладку делайте так, чтобы плиточный шов и стык листов не совпадали. Желательно, чтобы стык плит приходился на середину плитки. При таком подходе проблем и трещин не возникает.

Что нужно знать о бетоне

Перед нанесением низкопроницаемой отделки

Нанесение низкопроницаемой отделки пола на бетон может оказаться коварной задачей, если не знать о многих провалах, которые ожидают неопытного подрядчика по укладке полов или делать это самостоятельно. Каждый год миллионы долларов теряются из-за поломки напольного покрытия. Отказ отделки пола с низкой проницаемостью часто происходит при высоком уровне влажности бетона. Это высокое содержание влаги вместе с щелочностью, естественным образом присутствующей в бетоне, может в конечном итоге создать агрессивный концентрат, который мигрирует к линии склеивания отделки пола. Поскольку отделка пола подвергается воздействию таких сильнощелочных условий, связующий клей или материал покрытия могут размягчаться, что в конечном итоге приводит к разрушению. Об этом отказе может свидетельствовать разрушение клея, образование пузырей, отслоение, окрашивание или рост микробов. Итак, что вы должны знать о бетоне, прежде чем рискнете нанести покрытие или другую недышащую отделку пола?

Вы должны понимать основную терминологию, связанную с бетоном

Цемент: Цемент является одним из наиболее важных строительных материалов, известных человеку. Он изготавливается при высокой температуре в соответствии со строгими стандартами и может быть модифицирован в соответствии с определенными требованиями к конструкции и производительности. Существует 5 основных видов цемента. В настоящее время наиболее часто используется цемент типа 1. При смешивании с песком и водой он становится раствором, а при смешивании с мелким и крупным заполнителем он становится бетоном.

Бетон: Бетон в своей основной форме представляет собой смесь цемента, воды, мелкого и крупнозернистого заполнителя. Как только эти компоненты смешаны вместе в надлежащих соотношениях, происходит химическая реакция, при которой вода вступает в реакцию с частицами цемента, образуя пасту. Эта паста связывает смешанные заполнители вместе, образуя камнеподобное вещество, известное во всем мире как бетон. Эта технологическая реакция называется «гидратация».

Гидратация: Гидратация – это реакция, происходящая при контакте воды с частицами цемента. Для процесса гидратации требуется только отношение воды к цементу 0,22:1 для правильной реакции. Хотя это минимальное количество воды, необходимое для завершения реакции гидратации, такое низкое отношение цемента к воде неприемлемо для большинства применений, где используется бетон, из-за жесткости этого материала. Таким образом, необходима дополнительная вода, чтобы сделать укладку бетона возможной и удобной. Эта дополнительная вода называется «Удобной водой».

Удобная вода: Количество воды, необходимое для укладки бетона выше того количества, которое требуется для удовлетворения требований гидратации цемента. Хотя более высокое содержание воды обеспечивает большую удобоукладываемость, избыток воды способствует получению более слабого, чрезмерно пористого и проницаемого бетона. Это также удлиняет сушку и является основной причиной усадочных трещин и коробления.

Соотношение воды и цемента: Водоцементное отношение (в/ц) является техническим параметром для определения надлежащего соотношения веса воды и веса цемента (а не веса заполнителей в сочетании с цемент). Типичные значения выражаются как 0,4 или 0,5 или 0,4:1 или 0,5:1. Ученые обнаружили, что водоцементное отношение от 0,4 до 0,5 обычно приводит к улучшению бетонной конструкции. Высокое водоцементное отношение (больше воды для удобства) существенно увеличивает время высыхания бетона и может привести к задержкам в укладке полов. Важно отметить, что водопроницаемость возрастает в геометрической прогрессии, когда водоцементное отношение бетона превышает 0,5:1.

Отверждение бетона: Для достижения оптимального отверждения бетона необходимы температура, достаточная влажность и время. Поскольку долговечность и прочность в значительной степени определяются эффективным отверждением, процесс отверждения (отдельно от сушки бетона) является наиболее важным этапом строительства бетона. Документально подтверждено, что для оптимального отверждения бетона необходимы правильные условия окружающей среды. Желательны высокие показатели относительной влажности и температуры окружающей среды от 50°F до 75F, поскольку они замедляют испарение влаги из уложенного бетона. Ассоциация портландцемента рекомендует минимальное время отверждения 6 дней.

Бетон сухой: Для фактического процесса высыхания бетона должны поддерживаться надлежащие условия. Важным для этого процесса является влажность бетонной плиты, особенно для чувствительных к влаге покрытий пола, таких как линолеум, деревянные полы и недышащие покрытия. Как правило, для высыхания каждого дюйма бетона в надлежащих условиях требуется 28-30 дней. Более высокие температуры и более низкая влажность над плитой сокращают время высыхания. Более прохладные и влажные условия увеличивают время высыхания.

Бетон, залитый в условиях очень высокой влажности, не высохнет в достаточной мере, пока система отопления, вентиляции и кондиционирования здания не будет работать для снижения влажности над плитой. Твердый затирочный бетон и отвердители, которые сегодня так часто используются в качестве альтернативы сохранению бетонной поверхности физически влажной в течение начального периода отверждения, удлиняют период высыхания и могут способствовать задержкам в графике строительства. Если бетон не высох и график не может быть изменен, в результате можно установить систему смягчения влаги с отрицательной стороны или рискнуть отказом, связанным с влажностью.

Пароизоляция: Руководство ICRI № 03741 определяет пароизоляцию как допуск 0,0 метрической и 0,0 американской проницаемости согласно ASTM E96. Без эффективной пароизоляции бетон подвержен проникновению влаги из источников, находящихся под плитой. Почва, земляное полотно и подстилающее основание могут поддерживать 100% уровень относительной влажности даже в условиях сухой погоды (и в районах мира, считающихся засушливыми) и могут служить бесконечным источником влаги, которая может беспрепятственно проникать в плиту и перемещаться по ней. Влага перемещается через бетон в виде жидкой воды или водяного пара.

Высокие уровни водяного пара могут накапливаться до точки насыщения и конденсироваться в жидкую воду. Капиллярное действие может втягивать жидкую воду через мелкую почву в бетон. Капиллярные разрывы щебня часто укладывают под плиту, чтобы остановить капиллярный подъем жидкой воды, но они не препятствуют свободному движению паров влаги. Наличие паров влаги из-под плиты не зависит от глубины грунтовых вод. Другие источники влаги могут проникнуть под плиту и, в конечном счете, подняться вверх через бетон. Источники включают дожди, поврежденные дренажные трубы и дренажные плитки, орошение ландшафта, стоки воды с насыпей вокруг конструкции или из неправильно спроектированных водосточных желобов и водосточные трубы. Хотя и редко, но гидростатическое давление может играть роль в разрушении влаги на плитах, расположенных ниже уровня грунтовых вод.

Замедлитель испарения: Руководство ICRI № 03741 определяет замедлитель испарения как «материал, который сводит к минимуму передачу водяного пара из системы поддержки грунта через плиту, но не на 100% эффективен для предотвращения его прохождения». Общее мнение экспертов в области напольных покрытий заключается в том, что замедлитель парообразования — это тот, который допускает проницаемость менее 0,2 метрических (0,3 по США) проницаемости, как определено ASTM E96.

pH: pH или «сила водорода» — это химический термин, относящийся к измерению щелочности или кислотности раствора. Растворы с рН 7 по логарифмической шкале считаются нейтральными. Растворы со значением менее 7 более кислые, а значения выше 7 более щелочные.

Усадка бетона: Весь бетон дает усадку после укладки. Это связано с его потерей в объеме. Когда скорость усадки бетона превышает предел прочности бетона на растяжение, может произойти растрескивание и деформация. Проблемы с перекрытием, стабильность соединения и структурное растрескивание (снижение несущей способности) также являются потенциальными рисками, связанными с усадкой бетона.

28-дневное отверждение: Время, необходимое бетону для достижения большей проектной прочности, не путать со временем, за которое можно успешно укладывать напольное покрытие.

Карбонизация Карбонизация бетона представляет собой процесс, при котором углекислый газ из воздуха проникает в бетон и вступает в реакцию с гидроксидом кальция с образованием карбонатов кальция. Карбонизация является существенной причиной коррозии арматурной стали в бетоне.

Защита от влаги с отрицательной стороны: щелочестойкий материал, предназначенный для эффективного снижения проницаемости бетона с покрытием.

Вы должны понимать методы определения влажности

Когда мы оцениваем данную ситуацию, мы используем наши чувства, чтобы прийти к разумному заключению. Действуя как инструменты, наши глаза, уши, нос и рот посылают важные данные в наш мозг, который сравнивает и сопоставляет эти данные с сохраненной информацией, позволяя нам составить мнение о ситуации, с которой мы столкнулись. Испытание бетона на влажность следует аналогичному процессу. Специалист по напольным покрытиям располагает многочисленными методами испытаний (инструментами), которые, будучи однажды понятыми, служат ему органами чувств для оценки влажности бетона. Используя все или комбинацию методов тестирования, у человека больше шансов правильно оценить ситуацию и прийти к разумному выводу.

ASTM D 4263: ASTM D 4263 часто называют «методом пластикового листа». В этом тесте кусок полиэтиленовой пленки приклеивают к бетону на 16-24 часа, а затем исследуют на наличие влаги, скопившейся под пластиком. Хотя этот метод может помочь в оценке состояния бетона, он не может дать количественную оценку и, следовательно, не является надежным методом прогнозирования содержания влаги в бетоне. На этот тест не следует полагаться при определении того, находится ли влажность в допустимом диапазоне для установки непроницаемой отделки.

Влагомеры: Измерители электрического импеданса размещаются в непосредственном контакте с бетонным основанием и предназначены для измерения сравнительных уровней влажности на основании до двух дюймов в глубину. Эти измерители не считаются эффективными для количественного определения влажности бетона, но могут быть полезны для определения областей, в которых могут проводиться дальнейшие испытания с использованием количественного метода испытаний.

ASTM F-1869: ASTM F-1869, также известный как тест на хлорид кальция, был разработан более 40 лет назад. В этом тесте бетон очищается легким шлифованием. После выдержки в течение 24 часов на подготовленный бетон укладывают предварительно взвешенный лоток с безводным хлористым кальцием. Лоток накрыт пластиковым куполом и приклеен к полу. Хлорид кальция гигроскопичен (поглощает влагу) и поглощает влагу, присутствующую под куполом, тем самым увеличивая вес хлорида кальция в лотке.

Через 60-72 часа лоток вынимают и взвешивают второй раз. С помощью вычислений рассчитывается прирост веса, и результаты сообщаются в фунтах влаги, выделяемой с 1000 кв. Футов за 24-часовой период. Производители материалов исторически устанавливали допустимые уровни между 3-5 фунтами, как сообщается с использованием этого метода испытаний, в качестве приемлемых результатов для нанесения напольных покрытий с низкой проницаемостью на бетон. Чтобы тесты с хлоридом кальция дали значимые результаты, здание должно быть акклиматизировано к ожидаемым условиям эксплуатации в течение 48 часов до тестирования. Это означает, что окна и двери должны быть на месте при работающем ОВиК. Если испытание проводится на открытом воздухе, результаты могут быть ниже, чем при работающем обогреве или кондиционировании воздуха, потому что без HVAC существует относительное состояние равновесия между влажностью бетона и окружающей средой над плитой.

Когда здание акклиматизируется, более прохладный и сухой воздух над плитой может вытягивать влагу из плиты, что может привести к более высоким результатам испытаний. Другая причина необходимости акклиматизации здания заключается в том, что на результаты испытаний на хлорид кальция существенное влияние оказывают влажность и температура окружающей среды над плитой. Если температура бетона выше ожидаемых условий эксплуатации, результаты испытаний будут выше, а если бетон холоднее, результаты испытаний будут ниже.

Если относительная влажность над бетонной плитой высока во время проведения теста, результаты будут выше, потому что незапечатанный бетон поглощает влагу из зоны тестирования, а также выделяет ее, когда воздух менее влажный. Хотя тестирование на хлорид кальция было общепринятым стандартом в Соединенных Штатах в течение многих лет, рынок начинает понимать ограничения этого теста.

Считалось, что ASTM F 1869 измеряет количество паров влаги, проходящих через плиту, но в настоящее время широко известно, что это испытание измеряет статическую влажность только в верхней части бетона толщиной 1/2–1 дюйма. Из-за этого повышенное значение может указывать на то, что уровень влажности в верхней части бетона слишком высока для отделки с низкой проницаемостью, а низкое значение может указывать только на то, что самая верхняя часть бетона достаточно сухая для получения отделки с низкой проницаемостью.

ASTM F1869 не может измерить влажность, которая находится ниже этой самой верхней области, и поэтому может дать ложноотрицательный результат. Ложные отрицательные результаты, даже при правильно проведенных тестах на хлорид кальция, обманули многих подрядчиков по напольным покрытиям и производителей материалов, заставив их применять материалы только для того, чтобы неудача, связанная с влажностью, преследовала их.

ASTM F 2170: В тесте ASTM F 2170 в бетоне просверливаются отверстия на заданную глубину, и на дно отверстия вставляются вкладыши. Затем отверстия закрывают крышками и дают им уравновеситься в течение 72 часов, после чего вставляют зонды и снимают показания относительной влажности. Бетон, уложенный на уклон, измеряется на 40% толщины плиты. Показания, снятые глубже в плите, обычно показывают более высокие показания относительной влажности, в то время как показания ближе к верхней части плиты показывают более низкие показания относительной влажности. Поэтому очень важно знать толщину плиты.

Вырезание образцов керна часто является единственным способом получить точное измерение толщины плиты, и его следует выполнять во многих местах для проверки толщины в областях, где должны проводиться испытания относительной влажности. Этот шаг часто пропускается из-за затрат, неудобств и/или потенциальных обязательств, связанных с проникновением бетона в места, где могут быть электрические и другие коммуникации. Неспособность показать доказательство глубины бетона может рассматриваться как нарушение метода испытаний и привести к неудовлетворительной позиции защиты.

Допустимый уровень относительной влажности внутри плиты колеблется от 75 до 85% в зависимости от уложенного пола. Поскольку испытание зондом относительной влажности проводится внутри бетона, оно менее чувствительно к атмосферным условиям над плитой, чем испытание с хлоридом кальция (ASTM F 1869). По этой причине он более полезен для определения уровня влажности в неклиматизированных районах (хотя для теста по-прежнему требуется акклиматизированная среда).

РН-тестирование: 9Тест 0010 pH может быть полезен при анализе бетона и возможного воздействия кислот и щелочей и служит дополнительным источником данных при оценке бетонных оснований. Было обнаружено, что он эффективен в качестве инструмента анализа отказов, поскольку он быстро показывает показания, где влага проникла на линию соединения пола и бетона.

Вы должны понимать, почему влага вызывает разрушение полов

Влага в бетоне обычно перемещается из среды с высокой влажностью глубже в бетонную основу в среду с меньшей влажностью над бетонной плитой. Движение влаги начинается в начале процесса сушки бетона, когда свободная вода замеса испаряется из свежеуложенной плиты, и замедляется, когда влага достигает состояния равновесия с окружающей средой над плитой. Когда здание закрыто и система HVAC активирована, движение влаги ускоряется, поскольку влага перемещается в более сухую среду, создаваемую системой HVAC.

Когда напольное покрытие с низкой проницаемостью укладывается на бетон, влага внутри плиты перераспределяется для достижения нового состояния равновесия. Влага из нижних областей бетонной плиты движется вверх, перенося растворимую щелочь в верхнюю часть бетонной плиты. Если уровень влажности в бетоне высок, а бетон имеет хорошо развитую и связанную систему пор, результатом является создание влажной, сильнощелочной среды на границе раздела бетон/непроницаемая отделка. Эта среда является основной причиной большинства отказов, поскольку сочетание влаги и агрессивной щелочности разрушает адгезионную связь между бетоном и непроницаемой системой пола.

Часто считается, что образование пузырей является результатом, полностью или частично, процесса, называемого осмосом. Осмос — это процесс движения воды через полупроницаемую мембрану до концентраций растворенных веществ по обе стороны от мембраны. Другими словами, при более высокой концентрации свободной воды и щелочи в верхней ячейке молекулы будут пытаться пройти через пластину, где нижняя часть ячейки содержит в основном чистую воду. Это естественное выравнивание приводит к тому, что чистая вода втягивается в верхнюю ячейку, вызывая образование водяных пузырей под давлением в покрытии. Это образование пузырей может создавать давление между покрытием и подложкой в ​​пределах 10-15 фунтов на квадратный дюйм.

Широко распространены предположения о том, почему после успешного нанесения эпоксидных покрытий на бетон появляются пузыри. Одна из часто упоминаемых причин заключается в том, что длительное воздействие сильнощелочного раствора на линию склеивания ослабляет сцепление покрытия с бетоном. Поскольку адгезия покрытия была ослаблена, образование пузырей становится более вероятным. Доказательство этой неудачи было отмечено тестами, обнаружившими органические материалы, такие как пластификаторы и амины (обычно содержащиеся в эпоксидной смоле), которые обнаруживаются во время экстракции жидкости из отдельных пузырей. Эти материалы можно было найти в экстракции только в том случае, если они произошли из самой эпоксидной смолы.

Вы должны понимать реальность ASR
Правда о щелочно-кремниевой реакции (ASR) заключается в том, что она напрямую связана с влагой, и хотя она не всегда проявляется во время установки, результат геля, создаваемого ASR, будет наиболее безусловно, вызывают проблемы с растрескиванием и расширением бетона. Гель возникает в результате реакции между реактивными формами кремнезема, которые используются для отверждения и уплотнения, и ионами гидроксила в щелочных частях бетона (часть бетона, которая обычно состоит из влаги в порах бетона). Эксперты считают, что реакция, связанная с щелочью, которая когда-то считалась преобладающей только среди более крупных заполнителей, теперь обнаруживается с реактивными мелкими частицами заполнителей. ASR трудно обнаружить, и большинство производителей систем защиты от влаги исключают системные сбои, связанные с ASR, в своих гарантийных обязательствах.

Вы должны понимать взаимосвязь между ASTM E96, F1869 и F 2170
Дело в том, что НЕТ НИКАКОЙ СВЯЗИ МЕЖДУ E96 И F1869 И F2170! ASTM E 96 измеряет проницаемость материала. Тест проводится в контролируемой среде, и сообщаемые результаты не могут быть сопоставлены с ASTM F1869 или F2170. Производители, утверждающие, что E96 соотносится с F1869 или F2170, оказывают медвежью услугу индустрии напольных покрытий. Новый стандарт ASTM F3010-13 поможет производителям напольных покрытий конструктивно говорить о том, как классифицируются продукты и что означает каждая классификация для подрядчика, производителя материала и владельца.

Вы должны понимать, как работают системы защиты от влаги
Системы защиты от влаги необходимы для укладки полов с низкой проницаемостью, где существуют известные проблемы с влажностью бетонных полов. Они действуют как превентивная мера против затрат, связанных с повреждениями пола, связанными с влажностью, и за последнее десятилетие зарекомендовали себя как эффективное решение. Они работают, изолируя влагу и связанную с ней агрессивную щелочность из низкопроницаемой отделки пола и позволяют соблюдать сроки строительства, даже когда бетон еще не высох до надлежащего уровня для получения указанного материала для пола. Они являются спасением для бетонных полов, на которых нет ингибитора/пароизоляции, а также для проектов, которые должны быть завершены без ущерба для долгосрочных характеристик, ожидаемых владельцами!

Влага в бетоне Серия вебинаров
