ПБ 44-15-8 по стандарту: Не выбрано
увеличить изображение
Стандарт изготовления изделия: Не выбрано

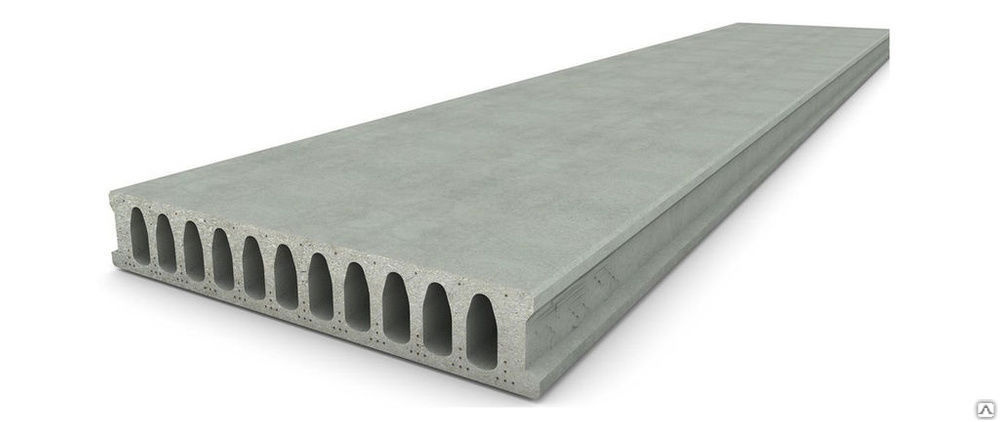

Плиты перекрытия многопустотные ПБ 44-15-8 относятся к разряду железобетонных изделий, которые применяются в гражданском строительстве. За счет использования бетона и стали в одном изделии, плитные элементы стойки к температурным перепадам и прочим атмосферным воздействиям. ПБ 44-15-8 – это плиты особой формы, который в теле имеют многочисленные пустоты, что позволяет облегчить общий вес здания и получить высокие эксплуатационные характеристики плитных элементов.
1.Варианты написания маркировки.
Плиты перекрытия с пустотами ПБ 44-15-8 маркируют согласно действующей Серии ИЖ 568, согласно которой указывают тип изделия и его размерные ряды, а также расчетные нагрузки. Варианты написания марки могут быть следующими:
1. ПБ 44-15-10;
2. ПБ 44-15-12;
3. ПБ 44-15-12,5 тп;
4. ПБ 44-15-13;
5. ПБ 44-15-8 п
6. ПБ 44-15-16.
2.Основная сфера применения изделий.
Многопустотные плиты ПБ 44-15-8 – это оптимальный вариант для перекрытия этажей жилых и административных строений. Могут быть использованы в кирпичных, бетонных, блочных или других домах. По сути, плита с пустотами образует ребро жесткости, с помощью которого готовое здание приобретает больше прочности и устойчивости. Железобетонные изделия ПБ 44-15-8 используют как перекрытия несущей части зданий или технических сооружений. Так как плиты используются в жилых домах, то вся продукция сопровождается Сертификатами санитарно-эпидемиологического надзора, поэтому использование таких плит для людей – полностью безопасно для здоровья.
Плиты железобетонные ПБ 44-15-8 имеют многочисленные пустоты особой формы, поэтому готовый объект приобретает повышенные свойства звуко- и теплоизоляции. Все это делает их незаменимыми элементами в многоэтажном строительстве домов. Могут быть использованы также при строительстве общественных и производственных зданий. Пустотные плиты позволяют проводить сквозь них проводку и другие инженерные коммуникации. Все технологии производства и требования относительно плит с многочисленными пустотами закреплены в Стандарте – Серия ИЖ 568. Несмотря на наличие пустот, плиты не теряют своей прочности, но при этом имеют меньший вес, что позволяет обустраивать более легкие типы фундаментов. Все это существенно удешевляет строительство домов.
3.Обозначение маркировки изделий.
Производство многопустотных плит из железобетона ПБ 44-15-8 закреплено в Серии ИЖ 568. В основную маркировку входит указание тип изделия ПБ – плиты перекрытия (изготавливается методом непрерывного безопалубочного формования), в цифровую группу входят следующие обозначения:
1. 44-длина, измеряется в дм
2.15 -ширина, измеряется в дм;
3. 8 – расчетная нагрузка сверх собственной массы в кН/м2;
4. Собственный вес плиты исчисляется как нагрузка в 300 кгс/м2. Масса изделия составляет 1906 ;
5. I и II класс по огнестойкости.
Масса, марка и дата выпуска плиты должны быть нанесены на торцевую грань изделия несмываемой черной краской, также могут быть указан товарный знак производителя. Габаритные размеры плиты – 4380х1495х220 , где указаны длина, ширина и высота. Геометрический объем изделия состовляет – 1,4406 , объем бетона на изготовление одного изделия – 0,762 .
4.Материалы для изготовления и характеристики.
Изготавливают многопустотные плиты ПБ 44-15-8 методом непрерывного формования, с помощью которого получают косые торцы. Для изделий берется высокомарочный бетон, с помощью которого готовое изделие получается очень прочным и долговечным. Марка по прочности на сжатие должна соответствовать М400 и класс по прочности – не менее чем В30.
За счет использования качественного сырья, как гравийный щебень и песок мелких фракций, готовые плиты ПБ приобретают свойства по морозостойкости и водонепроницаемости. Так как эксплуатация железобетонных плит производится в условиях низких температур, то марка по морозостойкости должна соответствовать уровню F150, водонепроницаемость – не менее W2. Данные параметры позволяют плитам ПБ 44-15-8 воспринимать как статические, так и динамические нагрузки от вышерасположенных конструкций.
Для повышения прочности ПБ 44-15-8 армируют стальными сетками из стальной проволоки с предварительным напряжением класса Вр-II. Армирование позволяет повысить стойкость плит к прогибам. Также в тело плиты внедряют монтажные петли. Все элементы должны быть обработаны антикоррозионными составами. Общий расход стали на армирование одного элемента составляет 20,3 кг.
5.Складирование и перевозка.
Погрузочно-разгрузочные работы должны производиться с использованием спецтехники при помощи траверс и страховочных приспособлений. Транспортируют плиты ПБ 44-15-8 с пустотами тягачами с прицепами. Хранение производится в стопках, все изделия должны быть уложены в горизонтальное положение, слои прокладывают деревянными досками толщиной не менее 30 мм.
Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
✅Плита перекрытия ПБ 44.12-10 плита перекрытия
Общая информация

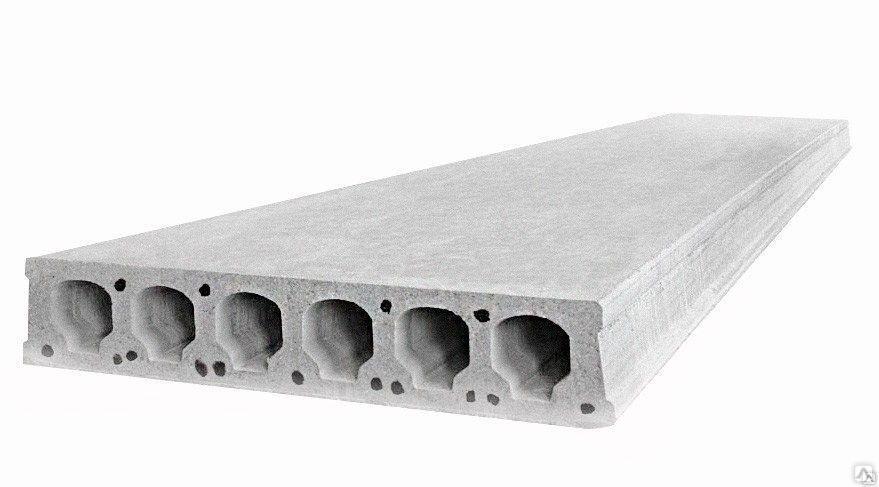

Плиты перекрытия Плита перекрытия ПБ 44. 12-10 – изделия из железобетона, предназначенные для использования в перекрытии многоэтажного или частного домостроения и произведенные путем безопалубочного формования. Состав изделий позволяет им быть морозостойкими и сохранять первоначальные свойства высокомарочного бетона независимо от погодных условий. Пустоты, являющиеся особенностью конструкции плит ПБ, значительно облегчают объект гражданского строительства в общей массе.
Плиты перекрытия Плита перекрытия ПБ 44.12-10 располагают гладкой поверхностью, что положительно сказывается не только на эстетической стороне изделия, но и на функциональной. Монтажные петли позволяют значительно упростить межплитную увязку и работы по погрузке изделий.
Плиты Плита перекрытия ПБ 44.12-10 многопустотные используются в гражданском строительстве домов любого типа (возведения из кирпича, блоков, бетона и пр.). Изделия применяются преимущественно для несущих частей сооружений. Использование данных железобетонных плит абсолютно не наносят вред здоровью человека, поскольку они изготовлены с соответствии с требованиями государственных стандартов и сертифицируются соответствующими санитарными инстанциями.
Изделия имеют теплоизоляционные и звукоизоляционные свойства благодаря пустотам, располагающимся в теле плит. Все эти качества позволяют изделиям быть универсальными и безопасными при возведении объектов строительства. Хоть и прямое заявленное назначение плит перекрытия Плита перекрытия ПБ 44.12-10 – гражданское строительство, железобетонные изделия применимы и в возведении производственных сооружений.
Однако важно подметить, что пустоты в теле плит не уменьшают общей прочности и надежности изделия при облегченной конструкции. Железобетонные плиты выгодны и с финансовой точки зрения. Легкий вес ощутимо экономит средства, затрачиваемые на возведение сооружения. Высокомарочный бетон, из которого выполнено изделие, обеспечивает надежность и долговечность плит, а значит, прочность и строения в целом. В состав также входят мелкофракционный песок и щебень гравийного типа, обеспечивающие термостойкость и высокую водонепроницаемость. Эти железобетонные плиты перекрытия ПБ способны выдерживать нагрузки любого типа.
Размеры и характеристики Плита перекрытия ПБ 44.12-10 4400х1197х220
Размеры и характеристики Плита перекрытия ПБ 44.12-10 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 4 400 мм.
- Ширина: 1 197 мм.
- Высота: 220 мм.
- Вес: 1,63 т.
- Объем: 1.159 м³
- ГОСТ: Серия ИЖ 568
- ГОСТ: local/gost/ГОСТ 26434-2015.pdf
Маркировка
Маркировка плит перекрытия Плита перекрытия ПБ 44.12-10 указывает тип и категорию изделия, его основные габариты в дм. затем указывается несущая способность плиты. По ней можно определить нагрузку, которую можно к ней прикладывать, не опасаясь деформации и нарушений прочности. Следом указывается тип армирования и класс арматурной стали. Для плит этой серии обязательно указывать возможность использования изделия в районах с риском землетрясений. Индекс «1» указывает на то, что торцы плиты заделаны бетоном.
Плиты перекрытия рекомендованы для использования в блочных и кирпичных зданиях, высотой до пяти этажей, и должны опираться на стены на глубину не менее 12 см.
Плита перекрытия Плита перекрытия ПБ 44.12-10 цена в Москве
Новая плита Плита перекрытия ПБ 44.12-10 цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать плиты напрямую от производителя завод ООО ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.
Наша компания может предложить вам оптимальный баланс между качеством и стоимостью плит.
Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.
Популярные плиты перекрытия пк, современные плиты перекрытия ПБ, легкие плиты перекрытия облегченные ПНО
Купить плиту Плита перекрытия ПБ 44.12-10 на заводе ЖБИ
Выгодно купить Плита перекрытия ПБ 44.12-10 в Москве без посредников на заводе ЖБИ Перспектива. Новые Плита перекрытия ПБ 44.12-10 всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.
Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».
Завод ООО ПСК Перспектива – профессионал в области производства железобетонной продукции!
Доставка Плита перекрытия ПБ 44.12-10
Доставка Плита перекрытия ПБ 44.12-10 осуществляется собственным транспортом в г. Москва, области и другим областям России! Расчет доставки можно заказать в разделе Доставка.
При доставке плит Плита перекрытия ПБ 44.12-10 необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ Серия ИЖ 568 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать плиты по нескольку штук, только по одной плите. Исключение: такелажные работы специальными устройствами, где допускается подъем 3-х плит одновременно.

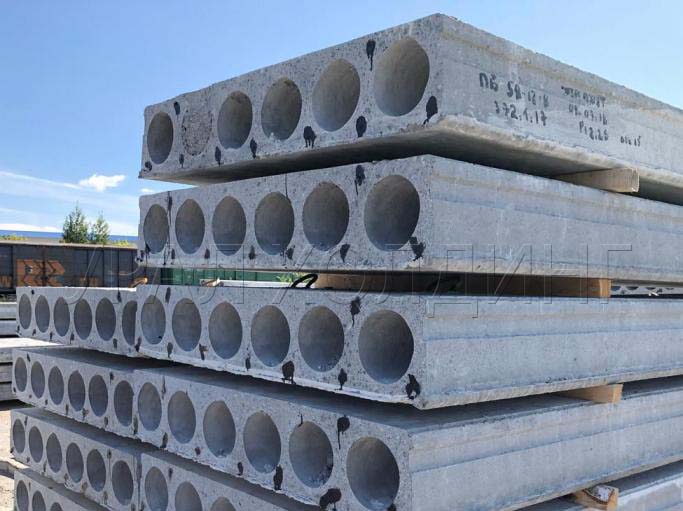

Хранят плиты штабелями рядами до 10 , каждый ряд прокладывается деревянной прослойкой. При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
РЕКОМЕНДАЦИИ ДЛЯ ПЛАВАЮЩИХ ПОЛОВ В ОТНОШЕНИИ ПЛОСКОСТЬ И ВЫРАВНИТОСТЬ
Цель этой статьи — проинформировать людей о важности показателей плоскостности и ровности бетонной плиты, в основном известных как числа FF и FL.
ВВЕДЕНИЕ
Эта статья призвана проинформировать людей о важности значений плоскостности пола и ровности бетонной плиты, в основном известных как числа FF и FL.
Показатели FF и FL рассчитываются на основе стандарта ASTM E1155. Американский институт бетона представляет приемлемые уровни диапазона в Руководстве по строительству бетонных полов и плит, ACI 302.1.
Но что такое F-числа?
Числа F используются для измерения и улучшения плоскостности и ровности бетонных полов.
Плоскостность пола (FF) : числа FF оценивают, насколько ровным является пол на бетонных плитах. Он также контролирует неровности поверхности полов, в том числе их неровности и неровности.Числа F идут от нуля вверх, поэтому чем выше число F, тем ровнее пол.
Выровненность пола (FL) : Числа FL оценивают перепады высот вдоль линии отсчета через короткие интервалы либо от уклона, либо от какой-то определенной плоскости на поверхности. Чем выше число FL, тем более ровным будет пол.
Когда мы говорим о номерах FF и FL , могут быть предоставлены два разных набора значений: заданные общие значения (SOV), а также минимальные локальные значения (MLV).
Заданные общие значения относятся ко всей плите, а минимальные локальные значения относятся к каждой секции плиты. Критерии минимального местного значения часто будут ниже заданных общих значений, что допускает погрешность при укладке бетона.
Классификация чисел плоскостности и ровности на бетонных полах
На основании стандарта ACI 117 бетонные полы для случайного движения классифицируются следующим образом:
КЛАССИФИКАЦИЯ | ЗАДАННАЯ ОБЩАЯ ПЛОСКОСТЬ (SOFF) | УСТАНОВЛЕННЫЙ ОБЩИЙ УРОВЕНЬ (SOFL) |
---|---|---|
Общепринятый | 20 | 15 |
Умеренно плоский | 25 | 20 |
Плоский | 35 | 25 |
очень плоский | 45 | 35 |
Супер квартира | 60 | 40 |
Суперплоские полы требуют специальных навыков и оборудования для достижения этих значений и должны использоваться только для наиболее ответственных бетонных полов.
Допустимые номера FF и FL
Многие архитекторы и строители ежедневно сталкиваются с ситуацией определения плоскостности и ровности бетонных плит в различных проектах. Но какие значения считаются приемлемыми?
Согласно стандарту ACI 302.1, опубликованному Американским институтом бетона, допустимы следующие значения FF и FL.
ИСПОЛЬЗОВАНИЕ | ПЛОСКОСТЬ ПОЛА (FF) | УРОВЕНЬ ПОЛА (FL) |
---|---|---|
Некритические помещения, технические помещения, подсобные помещения, парковка, места для укладки толстой плитки | ФФ 20 | ЭП 15 |
Общий офис, легкая промышленность, помещения с ковровым покрытием | ФФ 25 | ФЛ 20 |
Общие складские этажи, помещения для приема тонкослойной плитки, лаборатории | ФФ 30-35 | ЭП 20-25 |
Склады с использованием аэропаллет, катки | ФФ 45 | ЭП 35 |
Кино- и телестудии | ФФ 50 | ЭП 50 |
Проблемы с плавающими плитами с низкими значениями плоскостности на конструкционном бетонном перекрытии
Неплоские бетонные плиты могут привести к очень критическим ситуациям, ниже показаны некоторые случаи, которые можно найти в различных конструкциях.
Невыравнивающие плиты
СЛУЧАЙ А
Для невыравнивающихся плит с фанерными системами опоры, находящиеся на более высоком уровне, будут воспринимать всю нагрузку.
Опоры на нижнем уровне будут работать только тогда, когда вес приложен к деревянному полу, что может привести к возможному растрескиванию пола.
СЛУЧАЙ Б
В случае наличия бетонной плиты над фанерой опоры на нижнем уровне будут выдерживать большую нагрузку, чем остальные, что может привести к внутренним напряжениям и деформациям изолированной плиты, что может привести к растрескиванию.
Выравнивающие плиты
СЛУЧАЙ C
Для выравнивающих плит опоры, находящиеся на более низком уровне, приводят к более высокой нагрузке, чем опоры на более высоком уровне. Поэтому в процессе подъема бетонной плиты необходимо снять часть бетона, чтобы получить доступ к опорам на нижнем уровне.
Как и в СЛУЧАЕ B, эта ситуация может привести к внутренним напряжениям и деформациям в изолированной плите, что может привести к растрескиванию.
РЕШЕНИЕ
Для решения этих критических ситуаций выполняется укладка выравнивающей смеси с высокой прочностью на сжатие.
Это решение на момент установки. Тем не менее, лучше заблаговременно до начала работ убедиться, что несущий пол отвечает всем требованиям, чтобы обеспечить правильную установку различных изоляционных систем.
AMC MECANOCAUCHO® производит антивибрационные опоры и имеет команду инженеров по применению, готовых помочь с вашими потребностями в установке. Не стесняйтесь обращаться в наш технический отдел, если вам нужна помощь по этой теме.
Скручивание бетонных плит — что, почему и как? – Nevada Ready Mix
Информация от Национальной ассоциации товарных бетонов
ЧТО такое Curling?
Скручивание – это искривление плиты в изогнутую форму путем загиба краев вверх или вниз. Это происходит главным образом из-за различий во влажности и/или температуре между верхней и нижней поверхностями бетонной плиты. Деформация может приподнять края или середину плиты над основанием, оставив неподдерживаемую часть. Секция плиты может треснуть при приложении нагрузок, превышающих ее грузоподъемность. Края плиты могут отколоться или отколоться из-за движения транспорта, когда секция плиты загибается вверх по краям. В большинстве случаев скручивание проявляется в раннем возрасте. Однако плиты могут скручиваться в течение длительного периода времени.
ПОЧЕМУ бетонные плиты скручиваются?
Изменения размеров плиты, приводящие к скручиванию, чаще всего связаны с перепадами влажности и температуры в плите. Когда одна поверхность плиты изменяет размер относительно другой, плита будет искривляться по краям в сторону относительного укорочения. Это скручивание наиболее заметно по бокам и углам. Одной из основных характеристик бетона, влияющих на скручивание, является усадка при высыхании. Все, что увеличивает усадку бетона при высыхании, будет способствовать увеличению его скручивания.
Чаще всего скручивание происходит, когда верхняя поверхность плиты высыхает и дает усадку по отношению к нижней. Это вызывает загибание краев плиты вверх (см. рисунок справа). Скручивание плиты вскоре после укладки, скорее всего, связано с плохим отверждением и быстрым высыханием поверхности. В плитах чрезмерное просачивание из-за высокого содержания воды в бетоне или воды, распыляемой на поверхность, или недостатка поверхностной влаги из-за плохого или неадекватного отверждения может вызвать повышенную усадку поверхности при высыхании по сравнению с нижней частью плиты. Утечка усиливается при укладке плит непосредственно на пароизоляцию (полиэтиленовую пленку) или при укладке топпинговых смесей на бетонные плиты. Различия в усадке сверху вниз в этих случаях больше, чем у плит на абсорбирующем основании
Тонкие плиты и большое расстояние между швами имеют тенденцию увеличивать скручивание. По этой причине тонкие несвязанные начинки должны иметь достаточно близкое расстояние между швами. В промышленных полах близкое расстояние между швами может быть нежелательным из-за увеличения количества швов и увеличения проблем с их обслуживанием. Однако это должно быть сбалансировано с вероятностью промежуточных случайных трещин и повышенного скручивания на стыках.
Другим фактором, который может вызвать скручивание, является разница температур между верхом и низом плиты. Верхняя часть плиты, выставленная на солнце, будет расширяться по сравнению с более прохладной нижней частью, вызывая закручивание краев вниз (см. рисунок справа). С другой стороны, в холодную ночь, когда верхняя поверхность охлаждается и сжимается по сравнению с нижней поверхностью, находящейся в контакте с более теплым основанием, скручивание из-за этой разницы температур будет добавляться к восходящему скручиванию, вызванному перепадом влажности.
КАК свести к минимуму скручивание плит
Основными факторами, контролирующими изменения размеров бетона, которые приводят к скручиванию, являются усадка при высыхании, методы строительства, влажное или мокрое основание и температурные циклы день-ночь. Следующие методы помогут свести к минимуму вероятность скручивания:
- Используйте в бетоне самое низкое практическое содержание воды.
- Используйте самый крупный заполнитель максимального размера и/или максимально возможное содержание крупного заполнителя, чтобы свести к минимуму усадку при высыхании.
- Примите меры предосторожности, чтобы избежать чрезмерного кровотечения. В сухих условиях укладывайте бетон на влажное, но впитывающее основание, чтобы вся отводимая вода не попадала на верхнюю часть плиты. Это может не подходить для внутренних плит, на которые будет укладываться чувствительное к влаге напольное покрытие.
- Избегайте использования полиэтиленовых замедлителей испарения, если они не покрыты не менее чем четырьмя дюймами (100 мм) поддающегося уплотнению гранулированного наполнителя (не песка). Если чувствительное к влаге напольное покрытие будет укладываться на внутренние плиты, бетон обычно укладывают непосредственно на пароизолятор (см.
CIP 29).), и могут потребоваться другие процедуры
- Избегайте содержания цемента выше необходимого. Использование пуццоланов или шлака предпочтительнее очень высокого содержания цемента.
- Тщательно вылечить бетон, включая швы и кромки. Если используются составы для отверждения мембран, наносите в два раза больше рекомендуемой нормы, в два применения и под прямым углом друг к другу.
- Когда крайне важно свести к минимуму скручивание, используйте расстояние между швами, не превышающее 24-кратную толщину плиты.
- Для тонкой начинки очистите базовую плиту, чтобы обеспечить сцепление, и рассмотрите возможность использования шпилек и проволоки по краям и особенно в углах плиты.
- Используйте более толстую плиту или увеличьте толщину плиты по краям.
- Использование правильно спроектированной и размещенной арматуры плиты может помочь уменьшить или устранить скручивание. В строительных швах следует использовать устройства для передачи нагрузки, которые сводят к минимуму вертикальные перемещения.
- Некоторые типы воздухопроницаемых герметиков или покрытий на плитах могут минимизировать перепады влажности и уменьшить скручивание.
Если скручивание бетонной плиты недопустимо, альтернативные варианты включают использование добавок, уменьшающих усадку, компенсацию усадки бетона, конструкцию плиты после натяжения и вакуумное обезвоживание. Эти варианты должны быть определены до начала строительства и могут увеличить первоначальную стоимость проекта.
Некоторые методы устранения скручивания плиты включают замачивание плиты для уменьшения скручивания с последующим пропиливанием дополнительных деформационных швов; шлифовка стыков плит в местах их искривления для восстановления работоспособности; и нагнетание цементного раствора для заполнения пустот под плитой, чтобы восстановить опору и предотвратить отлом приподнятых краев.
Ссылки
- Руководство по устройству бетонных полов и плит, ACI 302. 1R Американский институт бетона, Фармингтон-Хиллз, Мичиган www.
concrete.org.
- Плиты на уровне, серия ACI Concrete Craftsman, Американский институт бетона CCS-1, Фармингтон-Хиллз, Мичиган.
- Усадка и скручивание плит по типу, серия из трех частей, Р. Ф. Иттерберг, ACI Concrete International, апрель, май и июнь 1987 г., Американский институт бетона.
- Дефекты поверхности бетонных плит: причины, предупреждение, ремонт, IS177, Portland Cement Association, Скоки, Иллинойс, www.cement.org.
- Pavement Design, Transportation Research Record 1207, Национальный исследовательский совет, Вашингтон, округ Колумбия, 1988, с. 44.
- Контроль скручивания и растрескивания полов для получения покрытия, Дж. Холланд и У. Уокер, Бетонные конструкции, июль 1998 г., www.worldofconcrete.com
- Где разместить замедлитель пара, Б. Супренант и В. Малиш, Бетонные конструкции, май 1998 г.
- Ремонт искривленных плит, B. Suprenant, Concrete Construction, май 1999 г.
- Жилой бетон, Национальная ассоциация домостроителей, Вашингтон, округ Колумбия, www.
