Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

• ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
• ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
• П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

• класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
• расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
• армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

• ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
• ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
• ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

Панели ПК

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

• Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
• Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
• Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

Рис. 5. Плита 1ПБ

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

• Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
• Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
• Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

• Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
• Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
• Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

Размеры дорожной плиты ПДН — справочная таблица

Дата публикации: 25.03.2021

Площадка для складирования материалов открытого хранения, стоянка тяжелой колесной и гусеничной техники, временные автодороги и обустройство бытовых городков строительных площадок и пионерных поселков на осваиваемых территориях, взлетно-посадочные и рулежные полосы полевых аэродромов – все это можно сделать в короткие сроки, если использовать железобетонные крупногабаритные дорожные и аэродромные плиты. Так, плита 2ПДН-14 по ГОСТ Р 56600-2015 имеет размеры 6×2 м и закрывает сразу 12 м² площади временных автомобильных дорог, однако ее вес составляет 4,2 тн. Поэтому при укладке плит таких размеров необходим автокран, грузовысотные характеристики которого позволяют уложить несколько рядов дорожных плит с одной стоянки.

Коротко об укладке дорожных плит

Прочность дорожных плит от размеров не зависит и при устройстве временных дорог позволяет их укладывать на спланированный бульдозером грунт. Для постоянного покрытия убирается растительный грунт и выполняется песчаная подготовки толщиной, зависящей от характеристик грунта основания.  После укладки монтажные скобы свариваются друг с другом, а петлевые выемки в плитах заливаются бетоном на мелком заполнителе. В итоге получается единое покрытие, способное воспринять значительные нагрузки от интенсивного движения колесного транспорта весом 10, 30 тонн или специальной техники на гусеничном ходу. При работе с рядовыми железобетонными дорожными плитами используется стандартный четырехветвевой строп, длина которого зависит от габаритов плиты, а при работе с плитами в беспетлевом исполнении применяется специальный захват.

Таблица размеров

Маркировка

Размеры железобетонных дорожных плит и их основные свойства указываются, как правило, в их маркировке. Так, в серии 3.503.1-91 в.1 марка ПДН 6×2 – плита дорожная предварительно напряженная размерами 6×2 м, а в ГОСТ 21924. 0-84: 1П 30.18-30 – прямоугольная дорожная плита для постоянных дорог размерами 3,0×1,8 м, рассчитанная на проезд автомобилей весом 30 тонн. Плиты аэродромные гладкие ПАГ по ГОСТ 25912-2015 выпускаются одного размера – 6×2 м, поэтому в их маркировке указывается толщина изделия в см: ПАГ 14, ПАГ 18 или ПАГ 20. Для изготовления дорожных плит используется тяжелый бетон класса прочности на сжатие не менее В 27,5, а марка по водонепроницаемости и по морозостойкости выбирается в зависимости от климатических условий и назначения дороги: для постоянных дорог от F100 и W2 до F200 и W4, а для временных от F75 до F150 и W2.

Хранение и доставка плит

Складирование и хранение железобетонных дорожных плит производится штабелями высотой не более 2 м с прокладками между ними толщиной не менее 25 мм, а опирание штабеля на грунтовое основание производится через подкладки толщиной не менее 100 мм, а на твердое основание – не менее 50 мм. Подкладки располагаются у мест подъема плит. При доставке дорожных плит на автомобильном или речном транспорте они должны раскрепляться таким образом, чтобы избежать смещения конструкций в ходе перевозки.

Другие статьи по теме:

Также у нас в наличии:

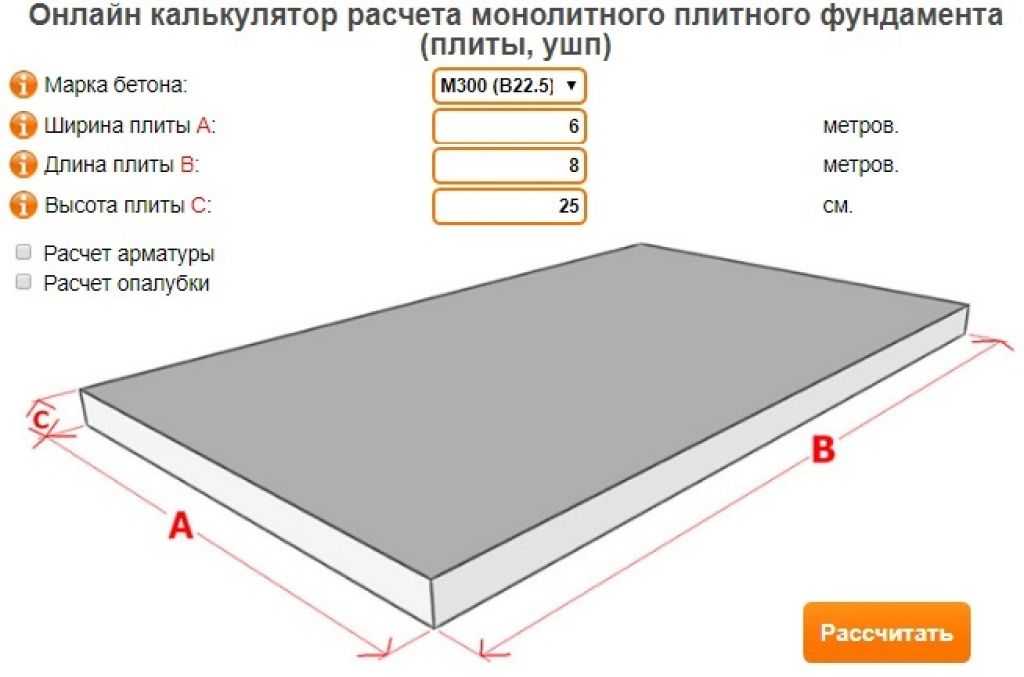

Минимальная и стандартная толщина бетонной плиты для дома

Минимальная и стандартная толщина бетонной плиты для дома Привет, ребята, в этой статье мы знаем о толщине плиты для дома | минимальная толщина бетонной плиты для дома | максимальная толщина бетонной плиты для дома | стандартная толщина бетонной плиты для дома | номинальная толщина плиты для дома | толщина плиты для дома в соответствии с кодом IS 456: 2000.

Минимальная и стандартная толщина бетонной плиты для дома

Определите толщину плиты для дома, конструкция бетонного пола, сначала вы должны выяснить общую нагрузку, какая у вас бетонная плита. необходимо, это сосредоточенная нагрузка или распределенная нагрузка по всей плите, существуют другие правила определения толщины плиты для конструкции дома/здания.

◆Вы можете следить за мной на Facebook и подписаться на наш канал Youtube

Вы также должны посетить:-

1)что такое бетон и его виды и свойства

расчет количества бетона для 2) и его формула

Бетонная плита строительной конструкции нуждается в надлежащем дизайне, марке стали, марке бетона следует использовать для заливки бетона для изготовления плиты пола. Если вы путаете с действующей нагрузкой, это легкая, средняя или тяжелая, лучше воспользуйтесь помощью инженера-архитектора для расчета и проектирования плиты перекрытия в соответствии с нагрузкой и пролетом плиты перекрытия.

Вы знаете, что толщина бетонной плиты перекрытия зависит от нагрузки, действующей на нее и ее пролета, будь то сосредоточенная нагрузка или распределенная по всей плите, тип конструкции конструкции.

В соответствии с условиями нагрузки на бетонную плиту перекрытия и их пролетом можно выбрать толщину плиты перекрытия в соответствии с расчетом, но в этой статье используются некоторые основные практические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000, чтобы узнать минимальную и стандартную толщину плиты для дома.

Минимальная и стандартная толщина бетонной плиты для дома

Толщина бетонной плиты для дома зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, необходимо правильное проектирование, какой материал следует использовать, материал для бетонирования, сталь и другие материалы. противостоять фактору окружающей среды, необходима хорошая и прочная плита перекрытия.

Толщина плиты для дома: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола, толщина бетонной плиты для дома поддерживается от 4 дюймов до 6 дюймов (от 100 мм до 150 мм). ), обеспечивающий минимальную марку бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2 дюйма от верхней части плиты перекрытия.

Минимальная толщина плиты для дома: – с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456:2000, для бетонного пола минимальная толщина бетонной плиты для дома составляет 4 дюйма (100 мм), обеспечивая минимальная марка бетона от M10 до M15 и сетчатый стержень должны быть залиты бетоном на глубину 2″ от верхней части плиты перекрытия.

Максимальная толщина плиты для дома: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола максимальная толщина бетонной плиты для дома составляет 6 дюймов (150 мм), обеспечивая Максимальная марка бетона от M10 до M20 и сетчатый стержень должны быть залиты бетоном на глубину 2″ от верха плиты перекрытия.

Стандартная толщина плиты для дома: — стандартная толщина не упоминается в Кодексе IS, но, используя некоторые основные практические правила, правила и рекомендации, я рекомендую использовать для бетонного пола, стандартная толщина бетонной плиты для дома составляет 5 дюймов. (125 мм) при стандартной марке бетона от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верхней части плиты перекрытия.

Номинальная толщина плиты для дома : — в Кодексе IS нет упоминания номинальной толщины, но, используя некоторые основные практические правила, нормы и рекомендации, я рекомендую использовать для бетонного пола, номинальная толщина бетонной плиты для дома сохраняется 4″ до 6 дюймов (от 100 мм до 250 мм) толщиной, обеспечивая номинальную марку бетонной смеси от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2 дюйма от верхней части плиты перекрытия.

Какой толщины должна быть плита для дома? с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000 для бетонного пола. Бетонная плита должна быть толщиной от 4 до 6 дюймов (от 100 до 150 мм) для дома, обеспечивая минимальную марку бетона от M10 до М15 и сетчатый стержень залит бетоном на глубину 2″ от верха плиты перекрытия.

Минимальная толщина бетонной плиты, балки, колонны, фундамента

🕑 Время считывания: 1 минута. Минимальная толщина бетонных конструктивных элементов согласно ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997.
Процесс проектирования включает в себя правильное предположение о размерах структурных элементов, а затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта.
Если надлежащие структурные размеры не предполагаются, то проектирование потребует много времени и значительных усилий, поскольку потребуются существенные испытания, пока не будут определены удовлетворительные размеры.
Поэтому в большинстве норм указаны минимальные размеры и, в частности, толщины практически для всех конструктивных элементов.

Состав:

• 1. Минимальная толщина плиты
  • 1.1 Минимальная толщина односторонней плиты
  • 1.2 Минимальная толщина ребристой плиты
  • Толщина плиты с закладными трубопроводами и трубами в грунте 900M1 1 мкм
  • 1,4 Минимальная толщина диафрагм
  • 1,5 Минимальная толщина двухполосной плиты
  • 1,6 Минимальная толщина откидной панели
• 2. Минимальная толщина балок
• 3. Минимальная толщина колонн
• 4. Минимальная толщина стен
  • 4.1 Стенки подшипников
  • 4.2 Внешняя стена и фундаментальная стена
• 5. Минимальная толщина фундаментов
  • на почве
  • .
  • Гладкое бетонное основание конструкции
  • Сплошной фундамент
• 6. Минимальная толщина других бетонных элементов

1. Минимальная толщина плит

1.1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в таблице 1, если только не рассчитываются прогибы.
Таблица 1 Минимальная толщина односторонней сплошной плиты без расчета прогибов

Примечания: Приведенные значения должны использоваться непосредственно для элементов из нормального бетона и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:
а) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09.
b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) .

Рис.1: Толщина одностороннего перекрытия

1,2  Минимальная толщина  Ребристая плита

ACI 318-14 рекомендует такое же значение для ненапряженных балок, как указано в Таблице 2. Согласно Единым строительным нормам (UBC) минимальная толщина ребристой плиты должна составлять 1/12 расстояния между ребрами или 51 мм.

Рис. 2: Ребристая односторонняя плита

Толщина плиты со встроенными кабелепроводами и трубами

• UBC рекомендует, чтобы минимальная толщина плит со встроенными кабелепроводами и трубами на 25 мм превышала общую общую толщину кабелепроводов или труб.
• ACI 318-14 указывает, что кабелепроводы и трубы не должны быть больше по внешнему размеру, чем 1/3 общей толщины плиты, стены или балки, в которую они встроены

1,3 Минимальная толщина Плита на земле

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытий, опирающихся непосредственно на землю, составляла 89 мм, тогда как BGBC4010A – Применение структурных принципов к жилым малоэтажным конструкциям определило минимальную толщину в 100 мм.

Рис.3: Плита на грунте

1.4 Минимальная толщина Диафрагмы

UBC рекомендует бетонную плиту и композитную верхнюю плиту, служащую структурной диафрагмой, используемой для передачи сил землетрясения, толщиной 50 мм.

1,5 Минимальная толщина Двусторонняя плита

ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина Откидная панель

иногда опускают панели, используемые в верхней части колонн, для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами откоса.

2. Минимальная толщина балок

• ACI 318-14 предоставляет рекомендуемую минимальную толщину для ненапряженных балок, как указано в Таблице 2, если не рассчитываются прогибы.
• Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, который составляет 1/18.

Таблица 2 Минимальная толщина ненапрягаемой балки без учета прогибов

Примечания: Приведенные значения должны использоваться непосредственно для элементов из нормального бетона и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:
а) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09.
b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) .
Глубина балки также может быть оценена на основе отношения пролета к глубине. IS 456 2000 обеспечивает отношение пролета к глубине для управления отклонением балки, как указано в таблице 3.
Таблица 3: Отношение пролета к высоте в зависимости от пролета и типа балок, IS 456 2000

Рис. 4: Толщина железобетонной балки, h

3. Минимальная толщина колонн

Размеры колонн основаны на требованиях проекта, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стены

UBC рекомендует минимальную толщину несущей стены 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не меньше 102 мм.

4.2 Наружная стена подвала и фундаментная стена

5. Минимальная толщина фундаментов

Фундамент на грунте

Минимальная глубина опоры на почву рекомендуется составлять 150 мм.

Фундамент на свае

Минимальная глубина заложения сваи рекомендуется 300 мм.
