соединяем несовместимые бренды (Makita, Dewalt, Milwaukee) / Инструменты / iXBT Live

Наверняка многие сталкивались с тем, что аккумуляторы одного бренда не подходят к электроинструменту другого бренда. Хотя напряжение питания и общие характеристики совпадают, многие производители защищают свою собственность и реализуют защиту в виде несовместимых площадок для подключения, особых салазок и замков, а также из-за различного расположения питающих контактов. Так вот, на примере инструмента Makita я покажу, как можно использовать аккумуляторы от Dewalt и Milwaukee.

Адаптер питания DM18M для инструмента Makita

Адаптер для подключения старых серий Makita NiCd

 Сама идея использовать старые аккумуляторы под новые «тушки» инструмента не новая. Да и самодельные (и восстановленные) аккумуляторы в ходу у энтузиастов. Я не редко вижу случаи покупок электроинструмента по акциям в комплектации «без аккумулятора», т.н. «тушка», для которых потом приходится приобретать дорогостоящие оригинальные аккумуляторы либо искать какой-либо другой выход. Не так давно у меня была статья про доступные адаптеры и конвертеры для батарей электроинструмента, я решил, что будет удобно наглядно продемонстрировать работу подобного адаптера на примере Makita DM18M, внешний вид которого представлен на фотографии ниже.

Подобные конвертеры пользуются популярностью по нескольким причинам. Во-первых, это наличие в доступе старого инструмента для Ni-CD, Ni-Mh моделей. Как правило, подобного инструмента много, он свое уже отработал и взять подобный набор можно за смешные деньги. А вот аккумуляторы, отработавшие по несколько лет, как правило, приходят в совершенную негодность. Восстановление батарей достаточно затратно, обычно прибегают к установке во внутрь корпуса BMS-контроллера и литиевых ячеек типа 18650 или 21700. Подобный ход обычно приветствуется у самодельщиков и диайвайщиков. А во-вторых, появилось большое разнообразие аккумуляторного инструмента от брендов первого эшелона: Makita, Bosch, Ryobi, Dewolt, Milwaukee. И весь этот зоопарк нужно как то состыковывать. А, учитывая, что есть и неоригинальный инструмент под батареи перечисленных брендов, то задача усложняется. Конкретные недорогие варианты совместимого инструмента в статье: «Как выбирать инструмент на Aliexpress: на что нужно обратить внимание в первую очередь ».

 Данный адаптер DM18M копирует стыковочную часть батареи Makita 18V и имеет аналогичные салазки и контактную группу. Для извлечения из корпуса инструмента служит большая кнопка, как и у оригинальной батареи.

 В комплекте есть простая, но наглядная инструкция по использованию адаптера.

Компоновка напоминает батарею, вернее, верхняя часть под инструмент Макита (или совместимый), а нижняя часть допускает подключение аккумуляторов от Dewalt или Milwaukee.

 Присутствует наклейка с маркировкой DM18M (Makita), а также с указанием максимального (20В) и рабочего напряжения (18В). С обратной стороны расположена силовая контактная группа («плюс» и «минус»).

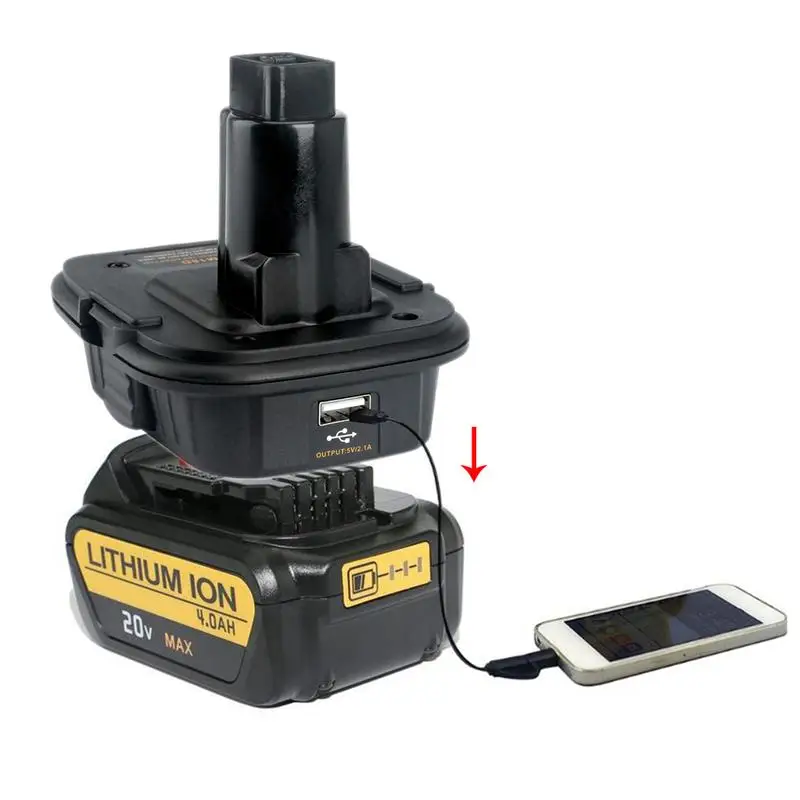

Из особенностей выделю наличие USB-адаптера для питания гаджетов. То есть вы всегда сможете зарядить свой смартфон при необходимости от аккумулятора с установленным адаптером.

 Размеры условные — длина 100 мм (примерно), высота 4 см с учетом замка. В сборе этот адаптер чуть увеличивает габарит аккумулятора, но не сильно. Работать с таким адаптером можно.

 Адаптер практически не добавляет лишний вес инструменту.

Для оценки «внутренностей» предлагаю разборку этого адаптера.

 Внутри небольшая плата с DC-DC преобразователем (маломощным, ~0.5А) для USB выхода, а на контактную группу проброшены провода (плюс «красный» и минус «черный»). Клеммы для подключения контактов инструмента сделаны в виде пружинок, аналогично оригинальным батареям.

 Кнопка сброса адаптера подпружинена, отстыковывается легко, как и родной аккумулятор Макиты.

Тестировал работоспособность в связке с  аккумулятором Milwaukee M18 5.0 Ah из обзора шлифмашинки 2648-20.

 Вот так выглядит связка адаптер DM18M плюс аккумулятор вместе. Обратите внимание, незначительно увеличился габаритный размер по высоте (примерно на 2 см).

 Подключал в итоге к неплохой ударной дрели, купленной на Али за скромные $40 (подробный обзор дрели).

 Адаптер садится на инструмент до щелчка, без замечаний. На аккумуляторе держится сносно (есть небольшой люфт). Масса в сборке практически такая же, как и без адаптера (аккумулятор тяжелый, дрель тяжелая, адаптер легкий, менее 80 г).

 Все работает отлично))))

 Для примера — аккумулятор Makita 18V (слева) и адаптер DM18M рядом (справа). Как видно, контактная группа батареи организована сходным образом.

 Контактная группа УШМ (справа) и адаптер DM18M (слева).

 Таким образом, от одного аккумулятора можно запитать и использовать целый «зоопарк» инструментов.

При использовании адаптера необходимо помнить и учитывать два важных момента. Адаптер не позволяет контролировать заряд батареи и не выполняет функций защиты (нет отсечки по току, по перегрузке, по температуре и т.п.). Можно вполне высадить батарею «в ноль». А также не стоит устанавливать этот адаптер на силовую аккумуляторную технику типа больших УШМ, циркулярных пил, которые требуют от аккумулятора повышенной токоотдачи и могут вызывать перегрев контактной группы. Силовой инструмент рассчитан на работу с оригинальными аккумуляторами (типа 9.0Ач, 12.0 Ач). А вот этот адаптер подойдет для использования с шуруповертами и подобными инструментами. В том числе в связке с неоригинальными батареями и неоригинальными инструментами. Вполне себе экономия.

Новости

Публикации

Фраза
«Собрал компьютер под апгрейд» довольно распространённая. Многие хотят собрать
с минимальными затратами сейчас, чтобы завтра за небольшие деньги сделать его
мощнее. Но знаете что самое. ..

С продукцией компании FiFine мы с вами встречались уже неоднократно. На мой взгляд, они делают самые прозрачные по характеру USB микрофоны. Однако сегодня мы узнаем ее с несколько иной стороны, а…

Всем доброго дня. Сегодня в небольшом обзоре рассмотрим обновленную версию bluetooth гарнитуры T8S от производителя QCY. По заявлению производителя в обновленной версии QCY Т8S в сравнении с…

Музыка на физических носителях стремительно теряет актуальность. Треков из интернета больше, разнообразней и уже не хуже качеством. Компания Linkplay Technology представила новый Hi-Res стример…

Останкинская телебашня — это воплощение самых смелых идей советских конструкторов и архитекторов. Она имеет высоту 540 метров и является пятнадцатой по высоте постройкой из когда-либо…

Страны Персидского залива — это крупнейшие экспортеры нефти, не является исключением и Бахрейн. Приток денег от продажи углеводородов позволяет этим странам воплощать в жизнь самые смелые и. ..

Файл STL Переходник с аккумулятора Dewalt на станок Makita・Модель для загрузки и 3D-печати・Cults

Переходник с аккумулятора Dewalt на станок Parkside 18В — 20В

7 €

Адаптер аккумулятора Metabo для машины Makita

7 €

Адаптер для подключения аккумулятора Makita к машине Parkside

7 €

Адаптер аккумулятора Parkside для машины Makita 18V-20V

7 €

Адаптер для аккумулятора Metabo к машине Ingersoll

7 €

Аккумулятор Einhell к станку Makita

7 €

Адаптер для подключения аккумулятора Parkside к машине Villager (20В-18В)

7 €

Адаптер для аккумулятора Makita к машине Einhell

7 €

Лучшие файлы для 3D-принтеров в категории Инструменты

Post-it holder for platform levelling calibration

Бесплатно

Ikea LACK filament guide

Бесплатно

Рождественская елка Щелкунчик

3,50 €

-20%

2,80 €

GRINDER BULBIZARRE V1

2,50 €

Cartesian Printer Test Piece

Бесплатно

Power Gas Steady Base (CAMPING)

Бесплатно

Wall Hook

Бесплатно

IKEA nail holder tool REMIX

Бесплатно

Бестселлеры категории Инструменты

Ender 3 Briss fang Gen2, красная ящерица, паук, nf crazy, стрекоза и т.

д.

1,80 €

Ender 3 S1 Воздуховод для стокового вентилятора

1,20 €

Ящики для принтера для стола Ikea Lack Table

1,99 €

Шрек, какающий топпер для зубной пасты

2,88 €

Контейнер для хранения пожарного гидранта

1,92 €

Ender 3, 3 V2, 3 pro, 3 max, двойной 40 мм осевой вентилятор hot end duct / fang. CR-10, прямой привод Micro Swiss и совместимость с боуденом. Для печати не требуется поддержка

1,62 €

Armadillo — гибкий проволочный кабелепровод

1,71 €

3D напечатанная волновая передача (гармонический привод)

4,99 €

ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY

3,11 €

Держатель дисплея FLSUN v400

4,99 €

ТОЧНЫЙ ЦИФЕРБЛАТНЫЙ ИНДИКАТОР 3D ПЕЧАТЬ DIY

1,90 €

Держатель для ручки Spartan

1,80 €

Держатель инструментов для 3D принтера V3.

0

1,06 €

Держатель для телефона

2,49 €

ИНДИКАТОР ДЛЯ ЛУЧШЕГО ВЫРАВНИВАНИЯ КРОВАТИ ДЛЯ ENDER 3 V2

2,87 €

Быстрая печать штабелируемых контейнеров для деталей / ящиков для хранения

2,91 €

Вы хотите поддержать Cults?

Вам нравятся Cults и вы хотите помочь нам продолжить наш путь самостоятельно? Обратите внимание, что мы — маленькая команда из 3 человек, поэтому поддержать нас в поддержании деятельности и создании будущих разработок очень просто. Вот 4 решения, доступные для всех:

• РЕКЛАМА: Отключайте блокировщик баннеров AdBlock и кликайте на наши рекламные баннеры.

• АФФИЛИАЦИЯ: Совершайте покупки онлайн, переходя по нашим партнерским ссылкам здесь Amazon.

• ДОНАТЫ: Если хотите, то можно сделать пожертвование через PayPal здесь.

• *ПРИГЛАШЕНИЕ ДРУЗЕЙ: * Приглашайте своих друзей, откройте для себя платформу и великолепные 3D-файлы, которыми делится сообщество!

Комплект адаптера батареи DeWalt | Технология Среднего Запада

Написать рецензию

DeWalt

Комплект адаптера DeWalt 20V MAX Lithium-Ion Battery для инструментов 18V

Рейтинг
Обязательно

Выберите рейтинг5 звезд (лучший)4 звезды3 звезды (средний)2 звезды1 звезда (худший)

Имя

Электронная почта
Обязательно

Тема обзора
Обязательно

комментариев
Обязательно

В настоящее время:
$233,00

Текущий запас:

Артикул:

M242903 DCA2203C

Загрузка-SDS:

M242903MSDS

вместе с этим часто покупают

• Общая стоимость:

  Добавить в корзину

Пожалуйста, выберите опции для всех выбранных продуктов

• Описание
• Функции
• Что в коробке
• Ресурсы

Описание

Добавьте универсальности своему ящику для инструментов с помощью комплекта адаптера батареи 20V MAX* на 18V. Этот адаптер позволяет использовать некоторые литий-ионные аккумуляторы DEWALT® 20V MAX* с выдвижными блоками с электроинструментами DEWALT 18 В. *Максимальное начальное напряжение батареи (измеренное без нагрузки) составляет 20 вольт. Номинальное напряжение 18.

Особенности

• Позволяет использовать батареи 20 В MAX* в большинстве инструментов DEWALT 18 В
• Адаптер требует использования зарядных устройств 20 В MAX*
• Адаптер не подходит для зарядных устройств DEWALT 18 В
• Не использовать с аккумуляторами Premium (DCB200, DCB204, DCB204BT, DCB205) в компактных дрелях DC970, DC759 на 18 В (используйте DCB201, DCB203, DCB203BT)
• Адаптер не работает с батареями FLEXVOLT 20 В/60 В

Комплектация

Включает один адаптер 18–20 В MAX*, два литий-ионных аккумулятора DCB203 20 В MAX* XR (2,0 А·ч) и одно зарядное устройство 12 В/20 В MAX*.

Ресурсы

• Посмотреть паспорт безопасности (SDS)
  Скачать

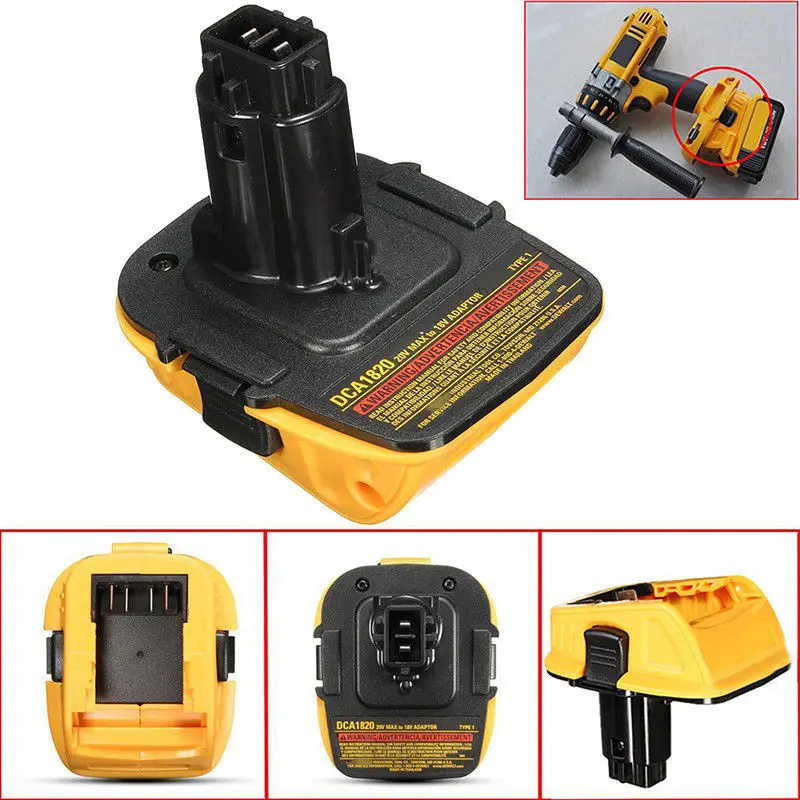

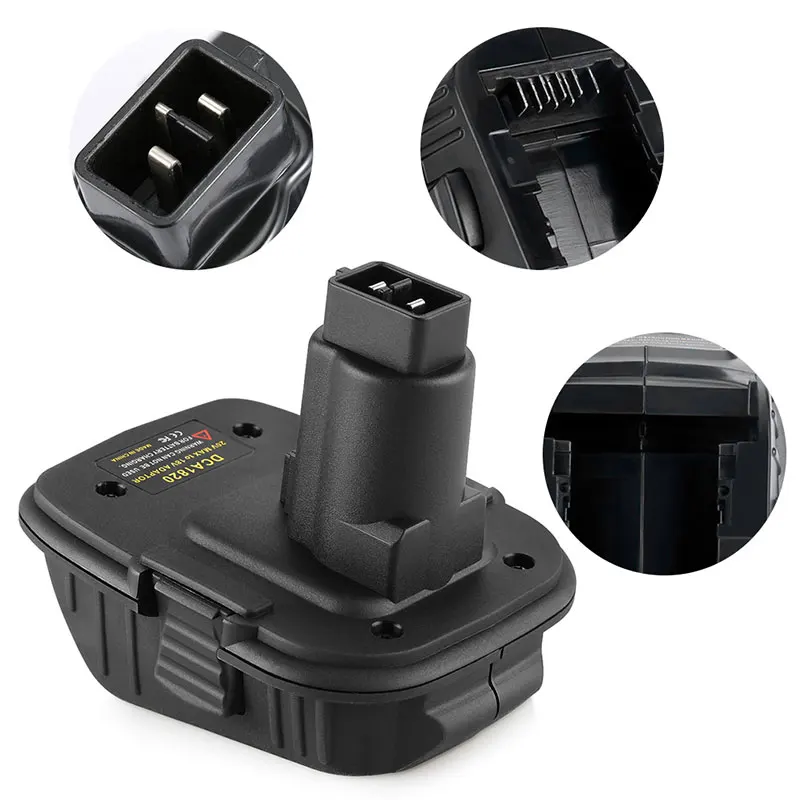

Адаптер DEWALT 18–20 В — DCA1820
