Классификация башенных кранов

по ГОСТ 13555-79 «Краны башенные строительные»

КБ — кран башенный;
КБМ — кран башенный модульной системы;
КБГС — кран башенный для гидротехнического строительства;
КБР — кран башенный для ремонтных целей.

Первая цифра — обозначает размерную группу по грузовому моменту:
1ая — 25 тм;
2ая — 60 тм;
3ая — 100 тм;
4ая — 160 тм;
5ая — 250 тм;
6ая — 400 тм;
7ая — 630 тм;
8ая — 1000 тм;
9ая — более 1000 тм.

Вторая и третья цифры — порядковый номер регистрации кранов, различает тип башни:
от 01 до 69 — краны оборудованные поворотной башней.
от 71 до 99 — краны оборудованные неповоротной башней.

Далее после точки ставится номер исполнения крана, например «.24», отличающегося от базовой модели техническими характеристиками (в базовом исполнение номер «.0» не указывается). После номера исполнения, литерами А, Б, В,… указывается очередная модификация (А — первая, Б — вторая).

Дальше указывают для эксплуатации в каких климатических условиях выполнен кран — его климатическое исполнение. Существуют следующая индексация (для умеренного климата индекс не ставится):
Т — тропическое;
ТВ — тропическое влажное;
ХЛ — холодное (Районы Крайнего Севера, до −60 градусов).

Классификация строительных кранов

По назначению выделяют:

• Краны общего назначения: для гражданского и промыш­ленного строительства.
• Специальные краны: для промышленного строительства
• Высотные краны: самоподъёмные, ползучие и приставные краны
• Краны-погрузчики: для складов, баз и полигонов

По возможности перемещения различают:

• Стационарные — краны, закрепленные на фундаменте или на другом неподвижном основании, например КБ-573. При большой высоте для повышения прочности и устойчивости стационарные краны дополнительно крепят к возводимому сооружению. В этом случае их называют приставными. Приставной кран, оборудованный ходовым устройством, который до определенной высоты может работать как передвижной называется универсальным.
• Самоподъёмные — краны, устанавливаемые на возводимом сооружении и перемещающиеся вверх с помощью собственных механизмов по мере возведения сооружения.
• Передвижные — краны, передвигающиеся по рабочей площадке. Передвижные краны, оборудованные собственным приводом для передвижения при работе и транспортировании, называются самоходными. Передвижные краны, перемещаемые при транспортировании тягачом, называются прицепными.

В качестве ходового устройства в передвижных башенных кранах применяют:

• Автомобильные
• Пневмоколёсные
• Гусеничные
• Рельсовые
• Шагающие
• Шасси автомобильного типа

По типу башни:

• с неповоротной башней, например КБ-674, опорно-поворотное устройство размещено на верху башни. При этом поворотная часть крана состоит из стрелы, поворотного оголовка и противовесной консоли с размещенными на ней лебедками, механизмом поворота и противовесом, служащим для уравновешивания крана при работе.
• с поворотной башней, например КБ-401А, опорно-поворотное устройство, как правило, размещено внизу, непосредственно на ходовой части крана или портале. В этом случае поворотная часть включает в себя стрелу, башню с оголовком и распоркой, поворотную платформу, с размещенными на ней грузовой и стреловой лебедками, механизмом поворота и плитами противовеса.

По типу стрелы:

• с подъемной стрелой, например КБ-405. Груз подвешивают к концу стрелы. Изменение вылета (подъем стрелы) в этом случае осуществляется поворотом стрелы относительно опорного шарнира.
• с балочной стрелой, например КБ-403, КБ-503, КБ-674. Груз подвешивают к грузовой тележке, которая перемещается по направляющим балкам стрелы изменяя вылет.

Подробности

Обновлено: 20 марта 2018

Передвижной башенный кран — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Передвижные башенные краны монтируют у строящегося объекта. Они передвигаются по рельсовым путям, уложенным вдоль сооружаемого здания. Краны этого типа имеют поворотную башню.
 [1]

Передвижные башенные краны грузоподъемностью до 10 т в основном применяются в жилищном и гражданском строительстве, а также в промышленном строительстве для монтажа металлических и сборных железобетонных конструкций небольших зданий и сооружений.
 [2]

Первые свободностоящие поворотные передвижные башенные краны с длинными стрелами, позволяющие подавать грузы в любую точку строящегося здания, появились в 1914 г. Эти башенные краны представляли собой тяжелые машины, предназначавшиеся для подъема небольших грузов: бадей с бетоном, контейнеров с кирпичом.
 [3]

Все стреловые передвижные и башенные краны снабжают ограничителями грузоподъемности, автоматически отключающими механизмы в случае подъема груза, вес которого превышает грузоподъемность крана более чем на 10 % для установленного вылета.
 [5]

Применение передвижного башенного крана позволяет механизировать наиболее трудоемкие процессы горизонтального пе-ре ещения материалов, необходимых для бутовой кладки.
 [7]

По ходовому устройству передвижные башенные краны могут быть на рельсовом и пневмоколесном ходах.
 [8]

На основании данных органов надзора наибольшее количество несчастных случаев происходит при работе на стреловых передвижных и башенных кранах и меньше несчастных случаев — при эксплуатации мостовых электрических кранов. Однако следует сказать, что факторы, обусловливающие несчастные случаи при работе на тех и на других кранах, по существу одни и те же.
 [9]

Диапазон применяемых грузоподъемных машин в этом случае зависит от вида возводимых объектов, когда могут использоваться монтажные передвижные башенные краны серий МКС, КБ, БК КБГС и с грузовыми моментами 600 — 3000 кН и более, пневмоколес-ные и гусеничные краны и краны на спецшасси автомобильного типа.
 [10]

На химических предприятиях, где на открытых площадках может быть размещено большое число разнообразного оборудования, требующего частой разборки или демонтажа, загрузки и выгрузки катализатора, насадочных колец и других операций, це-лесооразно использовать передвижные башенные краны.
 [11]

Все основное оборудование вынесено на открытую площадку. Для монтажа, ремонта и технологического обслуживания оборудования использован передвижной башенный кран.
 [12]

Все основное оборудование вынесено на открытую площадку. Для монтажа, ремонта и технологического обслуживания оборудования использован передвижной башенный кран.
 [13]

Все основное оборудование вынесено на открытую площадку. Для монтажа, ремонта и технологического обслуживания оборудования, расположенного на открытой площадке, использован передвижной башенный кран.
 [15]

Страницы:  

   1

   2

Мобильные строительные краны | Либхерр

• Единица

  Метрика
  Империал

Попадания 1-4 из 4

МК 73-3.1

Мобильный строительный кран

Подробнее

1″ data-product-id=»LBC_8_57382_644809″ data-product-link=»/en/usa/products/construction-machines/tower-cranes/mobile-construction-cranes/mk-73-3.1.html» data-product-thumbnail=»/external/products/products-assets/c4e6478d-04e8-4443-8df6-43a9607c323c/IMG_210x210/liebherr-mk73-3.1-mobile-construction-crane.jpg» data-product-country=»and, are, afg, atg, aia, alb, arm, ant, ago, ata, arg, asm, aut, aus, abw, ala, aze, bih, brb, bgd, bel, bfa, bgr, bhr, bdi, ben, blm, bmu, brn, bol, bes, bra, bhs, btn, bvt, bwa, blr, blz, can, cck, cod, caf, cog, che, civ, cok, chl, cmr, chn, col, cri, cub, cpv, cuw, cxr, cyp, cze, deu, dji, dnk, dma, dom, dza, ecu, est, egy, esh, eri, esp, eth, fin, fji, flk, fsm, fro, fra, gab, gbr, grd, geo, guf, ggy, gha, gib, grl, gmb, gin, glp, gnq, grc, sgs, gtm, gum, gnb, guy, hkg, hmd, hnd, hrv, hti, hun, idn, irl, isr, imn, ind, iot, irq, irn, isl, ita, jey, jam, jor, jpn, ken, kgz, khm, kir, com, kna, prk, kor, kwt, cym, kaz, lao, lbn, lca, lie, lka, lbr, lso, ltu, lux, lva, lby, mar, mco, mda, mne, maf, mdg, mhl, mkd, mli, mmr, mng, mac, mnp, mtq, mrt, msr, mlt, mus, mdv, mwi, mex, mys, moz, nam, ncl, ner, nfk, nga, nic, nld, nor, npl, nru, niu, nzl, omn, pan, per, pyf, png, phl, pak, pol, spm, pcn, pri, pse, prt, plw, pry, qat, reu, rou, srb, rus, rwa, sau, slb, syc, sdn, swe, sgp, shn, svn, sjm, svk, sle, smr, sen, som, sur, ssd, stp, slv, sxm, syr, swz, tca, tcd, atf, tgo, tha, tjk, tkl, tls, tkm, tun, ton, tur, tto, tuv, twn, tza, ukr, uga, umi, usa, ury, uzb, vat, vct, ven, vgb, vir, vnm, vut, wlf, wsm, xkx, yem, myt, zaf, zmb, zwe»>
• Добавить в список
• Сравнивать

МК 88-4.

1
Мобильный строительный кран

Подробнее

jpg» data-product-country=»and, are, afg, atg, aia, alb, arm, ant, ago, ata, arg, asm, aut, aus, abw, ala, aze, bih, brb, bgd, bel, bfa, bgr, bhr, bdi, ben, blm, bmu, brn, bol, bes, bra, bhs, btn, bvt, bwa, blr, blz, can, cck, cod, caf, cog, che, civ, cok, chl, cmr, chn, col, cri, cub, cpv, cuw, cxr, cyp, cze, deu, dji, dnk, dma, dom, dza, ecu, est, egy, esh, eri, esp, eth, fin, fji, flk, fsm, fro, fra, gab, gbr, grd, geo, guf, ggy, gha, gib, grl, gmb, gin, glp, gnq, grc, sgs, gtm, gum, gnb, guy, hkg, hmd, hnd, hrv, hti, hun, idn, irl, isr, imn, ind, iot, irq, irn, isl, ita, jey, jam, jor, jpn, ken, kgz, khm, kir, com, kna, prk, kor, kwt, cym, kaz, lao, lbn, lca, lie, lka, lbr, lso, ltu, lux, lva, lby, mar, mco, mda, mne, maf, mdg, mhl, mkd, mli, mmr, mng, mac, mnp, mtq, mrt, msr, mlt, mus, mdv, mwi, mex, mys, moz, nam, ncl, ner, nfk, nga, nic, nld, nor, npl, nru, niu, nzl, omn, pan, per, pyf, png, phl, pak, pol, spm, pcn, pri, pse, prt, plw, pry, qat, reu, rou, srb, rus, rwa, sau, slb, syc, sdn, swe, sgp, shn, svn, sjm, svk, sle, smr, sen, som, sur, ssd, stp, slv, sxm, syr, swz, tca, tcd, atf, tgo, tha, tjk, tkl, tls, tkm, tun, ton, tur, tto, tuv, twn, tza, ukr, uga, umi, usa, ury, uzb, vat, vct, ven, vgb, vir, vnm, vut, wlf, wsm, xkx, yem, myt, zaf, zmb, zwe»>
• Добавить в список
• Сравнивать

МК 140

Мобильный строительный кран

Стандарт	ЕН 14439
Линии	2
Макс. грузоподъемность	8000 кг
Грузоподъемность при макс. радиус	1900 кг
Макс. высота крюка	39,90 м
Положение стрелы с маховой стрелой	70°

Подробнее

• Добавить в список
• Сравнивать

Новый

Стандарт	ЕН 14439
Линии	2
Макс. грузоподъемность	8000 кг
Грузоподъемность при макс. радиус	1,900 кг
Макс. высота крюка	39,90 м
Положение стрелы с вылетом стрелы	70°

Подробнее

• Добавить в список
• Сравнивать

• Результатов на странице
  6102025100
• Результатов на странице

Аренда самомонтирующегося башенного крана

Для компаний, которые ищут более экологичное решение, наша аренда самомонтирующегося башенного крана предоставляет подрядчикам и разработчикам вариант без выбросов. Имея меньшую занимаемую площадь и меньше шума, чем другие башенные краны, эти самоподъемные краны идеально подходят для перегруженных рабочих площадок и городских условий.

Компания Leavitt Cranes предлагает широкий выбор самоподъемных кранов в нашем арендном парке с различной высотой крюка, длиной стрелы и грузоподъемностью, разработанными для удовлетворения ваших конкретных потребностей. Наша команда готова работать с вами на всех этапах установки и демонтажа от планирования до транспортировки. Наши арендуемые краны имеют модульную конструкцию, которая делает транспортировку простой и экономичной.

Установка и демонтаж

Мы стремимся предоставить нашим клиентам самые безопасные и экономичные решения для обработки материалов. Наша команда оказывает полную поддержку в отношении установки и демонтажа вашего арендованного крана. Мы здесь, чтобы поддержать вас, будь то помощь в выборе крана, подходящего для вашего применения, или организация транспортировки до места проведения работ.

Самоподъемный кран Potain IGO50

• 8818 фунтов. (4000 кг.) максимальная грузоподъемность
• Максимальный рабочий радиус крюка 131 фут (40 м)
• Максимальная высота крюка 86 футов (26,2 м) со стрелой, установленной под углом 20°
• Максимальная высота крюка 76 футов (23,2 м) при горизонтальном положении стрелы

вид-igo50-самоустанавливающийся-кран-лист-лист

Самомонтирующийся кран Potain IGOT70

• 8818 фунтов. (4000 кг) максимальная грузоподъемность
• 2866 фунтов. (1300 кг) грузоподъемность на высоте 131 фут (40 м)
• Максимальный рабочий радиус крюка 131 фут (40 м)
• Максимальная высота крюка 146 футов (44,5 м) при установке стрелы под углом 30˚
• 105 футов (32 м) максимальная высота крюка с горизонтальной стрелой

вид-igot70-самоустанавливающийся-кран-спецификация

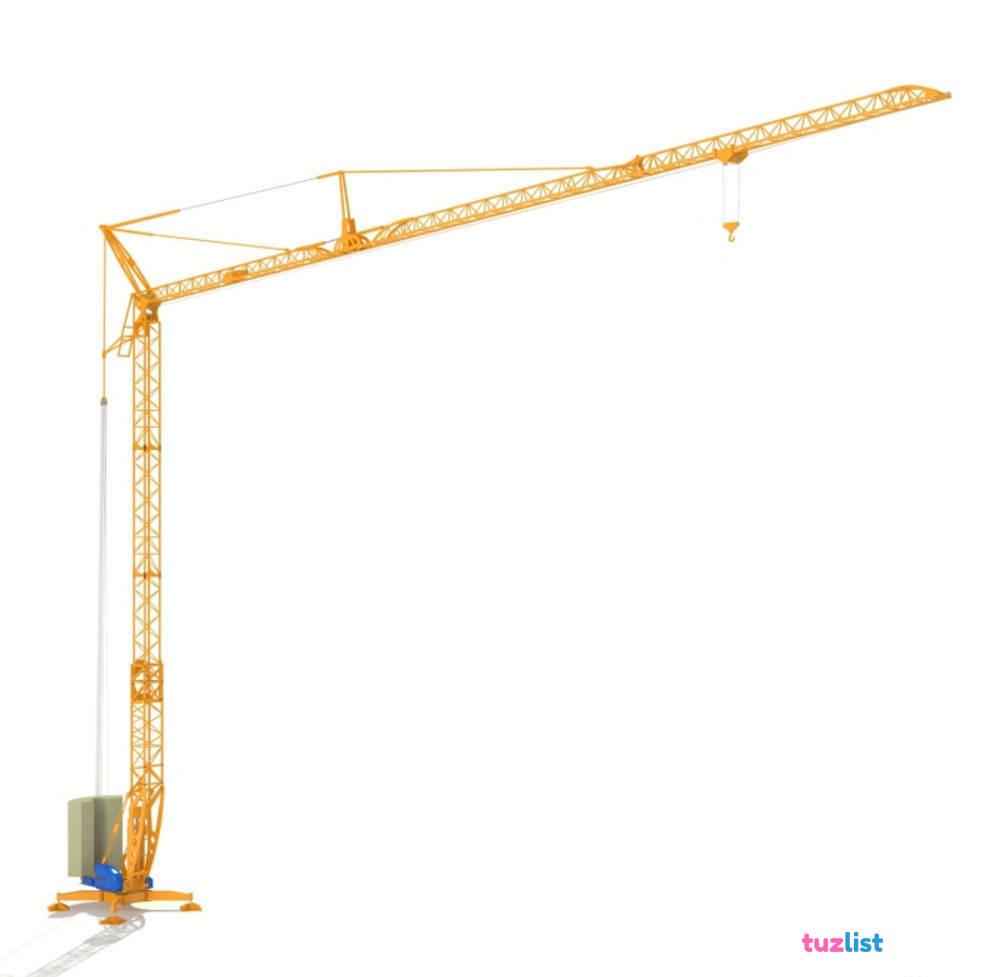

Самомонтирующийся кран Potain IGOT85A

• 13 228 фунтов. (6000 кг) максимальная грузоподъемность
• 2756 фунтов. (1250 кг) грузоподъемность на высоте 148 футов (45 м)
• Максимальный рабочий радиус крюка 148 футов (45 м)
• Максимальная высота крюка 157 футов (48 м) с удлинителем 148 футов (45 м), установленным на 30°
• 115 футов (35 м) максимальная высота крюка с горизонтальной стрелой

Самомонтирующийся кран Potain IGOT130

• 17 637 фунтов. (8000 кг) максимальная грузоподъемность
• 3086 фунтов. (1400 кг) грузоподъемность на высоте 164 фута (50 м)
• Максимальный рабочий радиус крюка 164 фута (50 м)
• Максимальная высота крюка 122 фута (37,3 м) при стреле 164 фута (50 м), установленной на 30°
• 115 футов (35 м) максимальная высота крюка с горизонтальной стрелой

вид-igo-t130-самоподъемный-кран-спецификация

Самомонтирующийся кран Potain HDT80

• 13 228 фунтов.
