Профиль для гипсокартона (ГКЛ): размеры и виды, применение
При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.
Содержание статьи
- 1 Материалы: из чего делают профили для ГКЛ
- 2 Виды и размеры профилей для гипсокартона
- 2.1 Для создания каркасов
- 2.2 Дополнительные профили и аксессуары
- 2.3 Длина профилей
- 3 Как выбрать профиль для ГКЛ
- 3.1 Толщина металла
- 3.2 Выбор производителя
- 4 Как посчитать количество профилей
- 4.1 Расчет количества направляющих для одной стены
- 4.2 Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Материалы: из чего делают профили для ГКЛ
Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.
Это основные виды профилей для ГКЛ
Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или аллюминий.
Виды и размеры профилей для гипсокартона
В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.
Профиль для гипсокартона: надо знать, размеры, виды, назначение
Для создания каркасов
Есть профиль для гипсокартона следующих видов:
Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.
Дополнительные профили и аксессуары
Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.
- Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
- Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.
Перфорированные подвесы и способы их использования
- Подвесы анкерные для ПП (потолочных профилей).
Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.
Анкерный подвес — для простой регулировки высоты подвесного потолка
- Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.
Соединители — одноуровневый и двухуровневый
- Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.
Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.
Как соединить/нарастить профиль для гипсокартона
При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).
Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля
Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.
Длина профилей
Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.
Пример сборки каркаса для подвесного потолка из ГКЛ
Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.
Как выбрать профиль для ГКЛ
В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.
Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя
Толщина металла
Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.
С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.
Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили
Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.
Выбор производителя
Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.
Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов
В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.
Такой вариант есть у ГИПРОКА

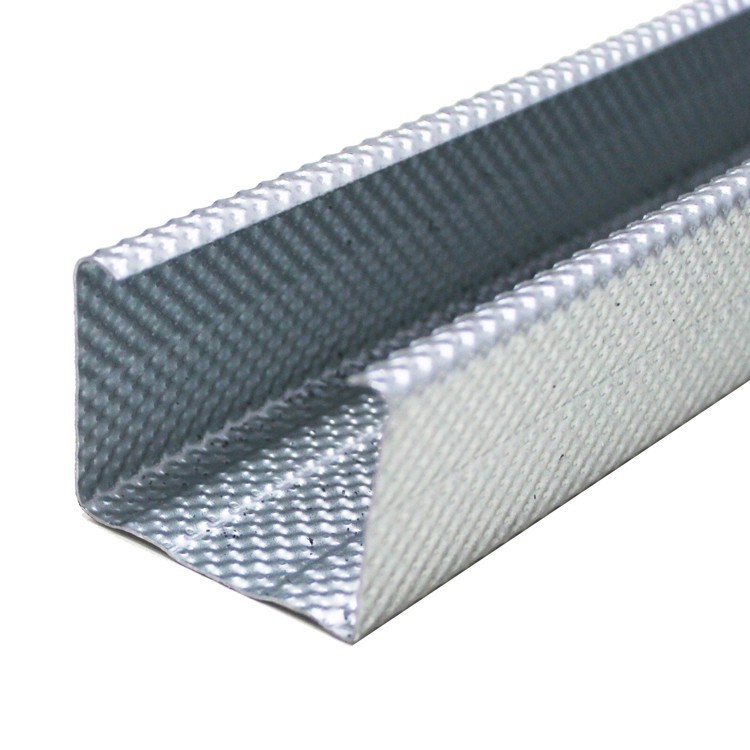

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.
Профиль для гипсокартона
В основе разнообразных по форме и размеру гипсокартонных конструкций находятся три вида профилей:
Первый вид применяется для обшивки отдельных плоскостей (стен, потолков). Стеновой профиль имеет повышенную жесткость. Он используется в качестве несущего каркаса межкомнатных перегородок, обшиваемых ГКЛ. Назначение арочного профиля понятно из его названия.
Профили для обшивки потолков и стен
Рассматривая виды и характеристики гипсокартона, нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж.
При создании стеновых и потолочных конструкций применяют два вида оцинкованных стальных профилей – UD и CD. Построить криволинейную поверхность вам не удастся без арочного профиля. Все перечисленные профильные элементы имеют стандартные размеры поперечного сечения. Отличия между ними заключаются только в длине и толщине используемого металла.

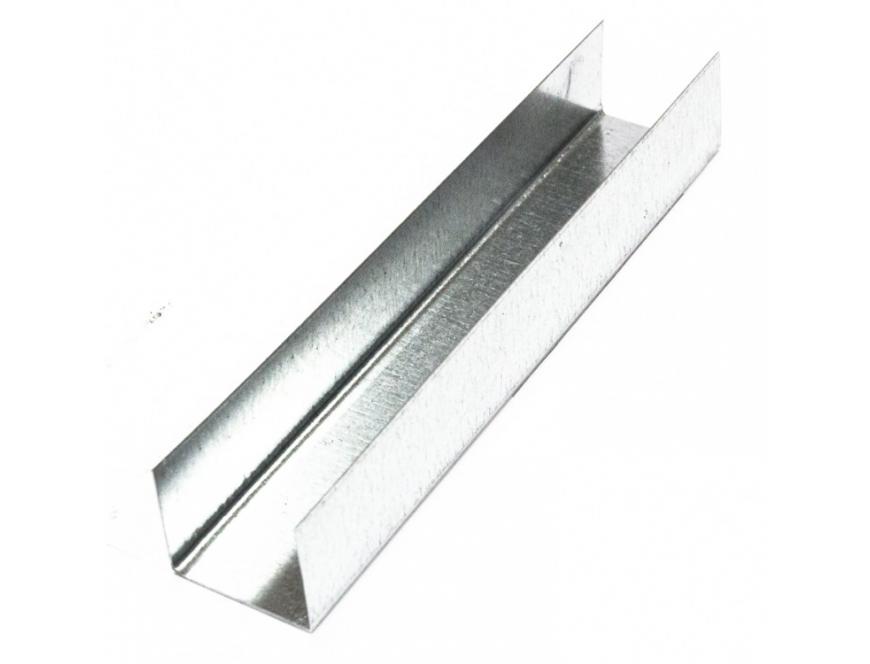

UD – направляющий профиль для гипсокартона. Он предназначен для создания монтажной плоскости и ставится по контуру будущего подвесного потолка или стеновой обшивки. В него вкладывается несущий профиль CD. Он образует каркас обрешетки, к которой крепят гипсокартон.
Ширина профиля UD равна 28мм, а высота – 27 мм. Длина представлена в двух вариантах: 3 и 4 метра. Толщина стенки зависит от изготовителя и может составлять от 0,4 до 0,6 мм.
Решая вопрос, какой профиль нужен для гипсокартона, в первую очередь обращайте внимание на толщину металла. Элементы из тонкой стали (0,4 мм) можно использовать лишь для обшивки стен. Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему.
CD – несущий плоскостной профиль. Он применяется для формирования каркаса и принимает на себя основную часть нагрузки. Данный элемент конструкции отвечает за пространственную жесткость каркаса и служит основой для крепления гипсокартона.
Ширина CD профиля – 60 мм, высота 27 мм. Стандартная длина предлагается производителями в двух типоразмерах: 3000 и 4000 мм.
Всем хорош плоскостной профиль, кроме одного момента: из него нельзя создать основу для обшивки арочного проема или криволинейной поверхности. Эту проблему изготовители решили очень просто: взяли стандартный несущий профиль CD и сделали в нем фигурные надрезы и отверстия. Так получился арочный профиль, размеры которого полностью совпадают с шириной и высотой несущего.
Монтажные размеры профиля для гипсокартона арочного: ширина 62 мм, высота 27 мм при длине 3 или 4 метра. Гнуть этот профиль можно не только внутрь, но и наружу. Радиус изгиба при этом не должен быть меньше 50 см.
Некоторые компании, например Кнауф, предлагают готовый гнутый выпуклый или вогнутый арочный профиль, предназначенный для купольных конструкций и криволинейных потолков. Это обычный профиль CD, отформованный на заводском оборудовании.
Маркируются символами UW (направляющий), CW (несущий или стоечный). По сравнению с плоскостными профилями эти элементы имеют большую ширину и высоту.
Их основной размерный ряд выглядит следующим образом:
- Несущий CW -50/50 мм, 75/50 мм, 100/50 мм, 125/50 мм, 150/50 мм;
- Направляющий UW – 50/40 мм, 75/40 мм, 100/40 мм, 125/40 мм, 150/40.
Вариации длины несущего стоечного профиля 2,6 – 4,0 метра. Стандартная длина направляющего – 4000 мм. По форме поперечного сечения перегородочные профили заметно отличаются от плоскостных. На них откатывают два продольных ребра, повышающих жесткость стенки, а в стоечном делают H-образный вырез для пропуска кабельных линий.

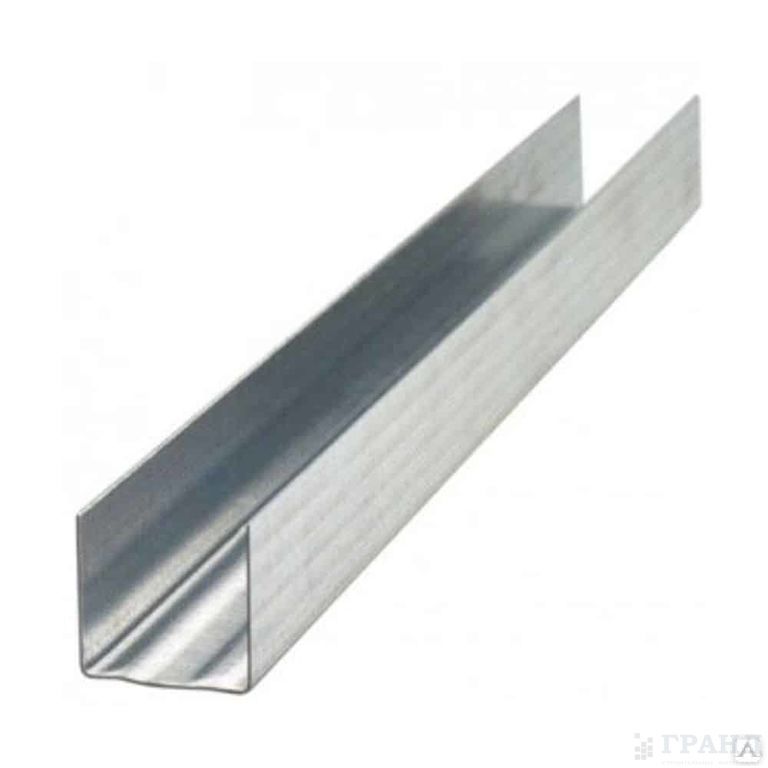

Перегородочный (направляющий) UW профиль

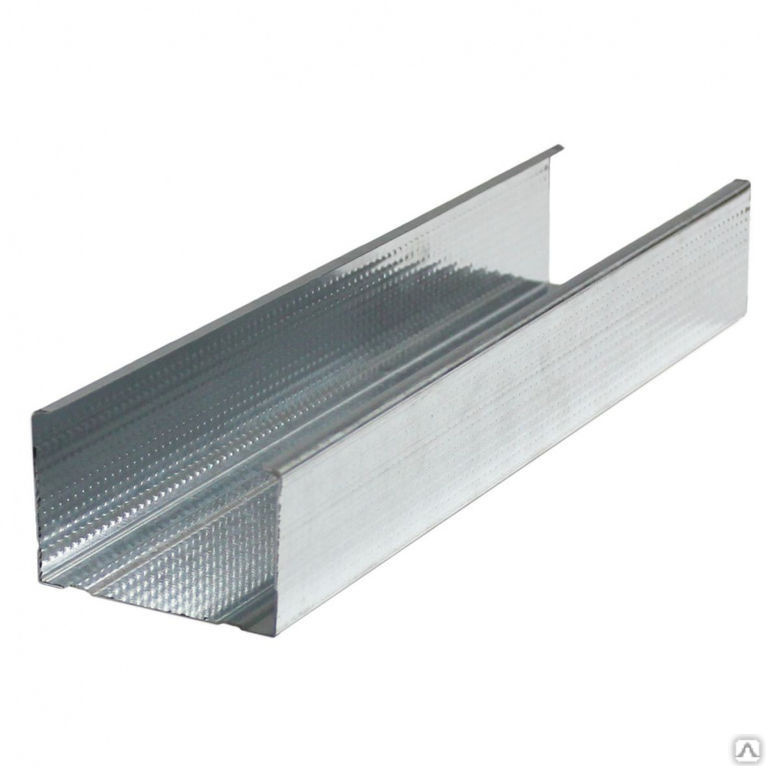

CW профиль для перегородок (стоечный)
Профили направляющие для гипсокартона UW используют для задания монтажной плоскости простенка и установки несущих профилей. Их монтируют по всему периметру перегородки (на стенах, на полу и потолке).
Стоечный профиль CW применяется для формирования каркаса. Он чаще всего устанавливается с шагом 40 см так, чтобы швы листов гипсокартона попадали на его поверхность.
Другая область применения усиленного CW и UW профилей – подвесной потолок из гипсокартона, где от каркаса требуется максимально высокая пространственная жескость. Здесь их функции остаются такими же самыми: создание направляющей плоскости (UW) и несущей обрешетки (CW).
Коротко про монтаж профилей
Как мы уже сказали, направляющий профиль под гипсокартон служит «базовой линий», определяющей плоскость обшиваемой поверхности. Он крепится к стенам и потолку с помощью дюбелей и саморезов.
