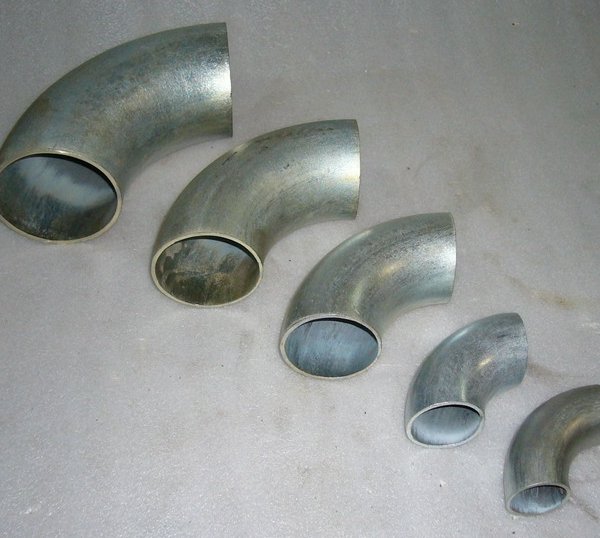

Отвод крутоизогнутый 25: Отвод стальной 25 мм 90 градусов — ГОСТ 17375-2001 Бесшовный, цена в каталоге

СанТехРесурс

У НАС СНОВА НОВИНОЧКИ!

08.08.2019

Новая мини-котельная уже в продаже!

06.06.2019

Все новости

Лучшая цена
Хиты продаж
Новинки

  • Смеситель д/умывальника Onix …

    745 Р

    В корзину

    115603

    Смеситель д/умывальника Onix A1106, на шпильке

    ./images/cache/data/product/00000115603-38×38.jpg

    115603

    745.00

    1

  • Кран шаровой » BUGATTI» вн./вн…

    1 488 Р

    В корзину

    1227

    Кран шаровой » BUGATTI» вн./вн. ДУ-40

    ./images/cache/data/product/00000001227-38×38.jpg

    1227

    1488.00

    1

  • Кран шаровой латунный Ду- 15 в…

    205 Р

    В корзину

    120736

    Кран шаровой латунный Ду- 15 вн/вн LD Pride рычаг (80)

    . /images/cache/no_image-38×38.jpg

    120736

    205.00

    1

  • Гибкая труба WIRQUIN 1 1/2 *4…

    32 Р

    В корзину

    974

    Гибкая труба WIRQUIN 1 1/2 *40/50 800мм (GT 1045)

    ./images/cache/data/product/00000000974-38×38.jpg

    974

    32.00

    1

  • Радиатор биметалл. Ogint Ultra…

    543 Р

    В корзину

    113873

    Радиатор биметалл. Ogint Ultra Plus 500 УЦЕНКА

    ./images/cache/data/product/00000113873-38×38.jpg

    113873

    543.00

    1

  • Кран шаровой » BUGATTI» с амер…

    1 582 Р

    В корзину

    4268

    Кран шаровой » BUGATTI» с американкой ДУ-32

    ./images/cache/data/product/00000004268-38×38.jpg

    4268

    1582. 00

    1

  • Котел «Куппер» ОК 9 (645х415х…

    29 200 Р

    В корзину

    99934

    Котел «Куппер» ОК 9 (645х415х556)

    ./images/cache/data/product/00000099934-38×38.jpg

    99934

    29200.00

    1

  • Кран шаровой » BUGATTI» вн./на…

    684 Р

    В корзину

    5219

    Кран шаровой » BUGATTI» вн./нар. ДУ-25

    ./images/cache/data/product/00000005219-38×38.jpg

    5219

    684.00

    1

  • Кран шаровой » BUGATTI» вн./на…

    1 382 Р

    В корзину

    117174

    Кран шаровой » BUGATTI» вн./нар. ДУ-40 900 арт. NEW JERSEY

    ./images/cache/no_image-38×38.jpg

    117174

    1382.00

    1

  • Радиатор биметалл. Ogint Ultra…

    599 Р

    В корзину

    98316

    Радиатор биметалл. Ogint Ultra Plus 500

    ./images/cache/data/product/00000098316-38×38.jpg

    98316

    599.00

    1

  • Кран шаровой » BUGATTI» вн./на…

    1 517 Р

    В корзину

    4267

    Кран шаровой » BUGATTI» вн./нар. ДУ-40

    ./images/cache/data/product/00000004267-38×38.jpg

    4267

    1517.00

    1

  • Кран шаровой » BUGATTI» вн./вн…

    403 Р

    В корзину

    1224

    Кран шаровой » BUGATTI» вн./вн. ДУ-20

    ./images/cache/data/product/00000001224-38×38.jpg

    1224

    403.00

    1

  • Насос скважинный центробежный …

    11 350 Р

    В корзину

    113506

    Насос скважинный центробежный PUMPMAN 4SM2-8F d100 0,37кВт H=48мQ=3,6м3 корп. и колеса нерж каб.20м

    ./images/cache/data/product/00000113506-38×38.jpg

    113506

    11350.00

    1

  • СИФОН для поддона WIRQUIN 11/2…

    175 Р

    В корзину

    94633

    СИФОН для поддона WIRQUIN 11/2*40

    ./images/cache/no_image-38×38.jpg

    94633

    175.00

    1

  • Муфта медная 15 (пайка)

    34 Р

    В корзину

    484

    Муфта медная 15 (пайка)

    ./images/cache/data/product/00000000484-38×38.jpg

    484

    34.00

    1

  • Котел твердотопливный КОТВ-20…

    21 032 Р

    В корзину

    3833

    Котел твердотопливный КОТВ-20 «Дымок» с/о (без плиты)

    ./images/cache/data/product/00000003833-38×38.jpg

    3833

    21032. 00

    1

  • Сифон для умыв/мойки Was32 бут…

    48 Р

    В корзину

    4323

    Сифон для умыв/мойки Was32 бут 1 1/2 вып б/гофр нерж/сетка

    ./images/cache/no_image-38×38.jpg

    4323

    48.00

    1

  • Сифон WIRQUIN (SG1100) 1 1/2*…

    по запросу

    В корзину

    2138

    Сифон WIRQUIN (SG1100) 1 1/2*40*40/50 400мм

    ./images/cache/no_image-38×38.jpg

    2138

    1

  • Кран шаровой » BUGATTI» вн./вн…

    304 Р

    В корзину

    1223

    Кран шаровой » BUGATTI» вн./вн. ДУ-15

    ./images/cache/data/product/00000001223-38×38.jpg

    1223

    304.00

    1

  • Гофропровод ОРИО Ас- 1350мм 11…

    38 Р

    В корзину

    2086

    Гофропровод ОРИО Ас- 1350мм 11/4*40/50

    . /images/cache/data/product/00000002086-38×38.jpg

    2086

    38.00

    1

  • Кран шаровой » BUGATTI» вн./на…

    1 089 Р

    В корзину

    4266

    Кран шаровой » BUGATTI» вн./нар. ДУ-32

    ./images/cache/data/product/00000004266-38×38.jpg

    4266

    1089.00

    1

  • Фильтр на кран -09

    899 Р

    В корзину

    100639

    Фильтр на кран -09

    ./images/cache/data/product/00000100639-38×38.jpg

    100639

    899.00

    1

  • Труба медная неотожженная SANC…

    1 319 Р

    В корзину

    521

    Труба медная неотожженная SANCO 22 ст.1 (пайка)

    ./images/cache/data/product/00000000521-38×38.jpg

    521

    1319.00

    1

  • Водосчетчик МЕТЕР СВ-15 монт.

    656 Р

    В корзину

    95071

    Водосчетчик МЕТЕР СВ-15 монт. дл. 110мм , tmax=90C, поверка 6/6 лет г/х УЦЕНКА

    ./images/cache/data/product/00000095071-38×38.jpg

    95071

    656.00

    1

  • Кран шаровой » BUGATTI» с амер…

    996 Р

    В корзину

    4265

    Кран шаровой » BUGATTI» с американкой ДУ-25

    ./images/cache/data/product/00000004265-38×38.jpg

    4265

    996.00

    1

  • Гофросифон Flexiplast

    62 Р

    В корзину

    975

    Гофросифон Flexiplast

    ./images/cache/no_image-38×38.jpg

    975

    62.00

    1

  • Водонагреватель эмал. бак Aris…

    7 520 Р

    В корзину

    99742

    Водонагреватель эмал. бак Ariston ABS ANDRIS LUX 10 OR, 1,2кВт, ниж. подкл

    ./images/cache/data/product/00000099742-38×38.jpg

    99742

    7520.00

    1

  • Водонагреватель Ariston ABS PR…

    по запросу

    В корзину

    94563

    Водонагреватель Ariston ABS PRO ECO 50V верт. (Гарантия 1год)

    ./images/cache/data/product/00000094563-38×38.jpg

    94563

    1

Колено Schedule 40, размер 1 дюйм, стандартный радиус изгиба, угол изгиба

Основной контент начинается здесь

Carlon

Производитель: ABB — Монтажные изделия

№ производителя: UA9AFB-CTN

UPC: 034481157595

Артикул №: 123658

ABB — Монтажные изделия

№ MFR: UA9AFB-CTN

UPC: 034481157595

Артикул №: 123658

Доступность

Местоположение В наличии Кол-во
В наличии 807

16 857 долларов США

$6,8393
каждый

Технические характеристики
Каталожный номер UA9AFB-CTN
Производитель ABB — Монтажные изделия
Марка Карлон
Страна происхождения США
Сделано в США Да
Цвет Серый
Материал ПВХ
Стандарт UL E323335
СКП 034481157595
Тип изделия Жесткий неметаллический кабелепровод-Schedule 40 Отводы
Размер 11,64 дюйма
Внешний диаметр 1,316 в
Торговый размер 1 дюйм

Таблица размеров трубных фитингов

, колена с длинным радиусом, 45-90 градусов

45°-90° LR и 3D ASME B16. 9
Размеры

NPS Н.Д.
Д
90° LR
A
45° LR
B
90° 3D
А
45° 3D
B
1/2 21,3 38 16
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1,1/4 42,2 48 25 95 39
1,1/2 48,3 57 29 114 47
2 60,3 76 35 152 63
2,1/2 73 95 44 190 79
3 88,9 114 51 229 95
3,1/2 101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219,1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 946
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Размеры указаны в миллиметрах, если не указано иное. Толщина стенки ( t ) должна быть указана заказчиком. А  и  B — Размеры от центра до конца

Допуски на размеры отводов под сварку встык 45° и 90° LR и 3D ASME B16.9

Номинальный размер трубы от 1/2 до 2,1/2 от 3 до 3,1/2 4 от 5 до 8
Внешний диаметр
на фаске (D)
+ 1,6
— 0,8
1,6 1,6 + 2,4
— 1,6
Внутренний диаметр на конце 0,8 1,6 1,6 1,6
От центра до конца LR (A/B) 2 2 2 2
От центра до конца 3D (A/B) 3 3 3 3
Номинальный размер трубы от 10 до 18 от 20 до 24 от 26 до 30 от 32 до 48
Внешний диаметр
на скосе (D)
+ 4
— 3,2
+ 6,4
— 4,8
+ 6,4
— 4,8
+ 6,4
— 4,8
Внутренний диаметр на конце 3,2 4,8 + 6,4
— 4,8
+ 6,4
— 4,8
От центра до конца LR (A/B) 2 2 3 5
От центра до конца 3D (A/B) 3 3 6 6
Толщина стенки (т) Не менее 87,5% номинальной толщины стенки

Допуски на размеры указаны в миллиметрах, если не указано иное, и равны ±, если не указано иное.
