Окучник к мотоблоку — чертежи, размеры, типы, устоновки

Окучник – один из самых эффективных помощников для высадки картофеля. Это навесное устройство используется на мотоблоках разных типов и позволяет довести процесс посадки картофеля до автоматизма. Окучники для картофеля к мотоблоку нужно приобретать отдельно, но некоторые умельцы предпочитают изготавливать оборудование своими руками. Ниже рассмотрим, как сделать самодельные окучиватели, и что при этом понадобится.

Содержание

• 1 Окучник для мотоблока своими руками
  • 1.1 Создание листерного окучника
  • 1.2 Изготовление дискового окучника
  • 1.3 Изготовление пропеллерных окучников
• 2 Как установить окучник на мотоблок
• 3 Какой окучник лучше для мотоблока
  • 3.1 Листерный (с фиксированной шириной)
  • 3.2 Окучник с переменной шириной захвата
  • 3.3 Дисковый
  • 3.4 Голландский
  • 3.5 Роторный активный окучник

Окучник для мотоблока своими руками

Для изготовления данного оборудования нужно придерживаться четких правил и при возможности использовать чертежи. Это позволит правильно и быстро установить все детали, чтобы в последствии не переделывать работу. Самостоятельно можно изготовить модели листерного (классического) или дискового типа.

Создание листерного окучника

Такой окучиватель для мотоблока является традиционным нерегулируемым устройством, используемым чаще всего. Для его создания нужно нарисовать или использовать уже готовые чертежи, по которым произвести все работы будет очень просто.

• Основание делаем из металлического листа, толщиной от 3 мм. Оно будет встречать сопротивление земли, поэтому должно быть максимально прочным.
• Кронштейн изготавливаем из стальной полоски с шириной 4 мм, деталь нужно закалить.
• Полевая доска создается из металла толщиной 5 мм, ее закаляют в несколько этапов с помощью газовой горелки.
• Стойку делают из металла толщиной 8 мм, так как она является тем элементом, на который ложится вся нагрузка.
• Крылья для окучника создаем из стали толщиной в 2 мм, они должны соответствовать размерам выбранной схемы, ведь именно так их можно состыковать с основанием.
• Далее они немного выгибаются и привариваются к основанию.

Если нужен регулируемый окучник, необходимо крылья закрепить к основанию с помощью шарниров, штанги для регулировки угла устанавливаются в хвост основания.

Можно также изготовить двухрядный окучник, благодаря которому скорость работы вырастет в два раза. В этом случае нужно к готовой конструкции добавить тяговые устройства, а крепления сделать подвижными, что позволит регулировать ширину рядов.

Изготовление дискового окучника

Создавая такую модель, особое внимание уделяется отформовке дисков. Для них хорошо подойдут отработанные резаки от сеялки или дисковые пилы, которые крепятся на подшипники сальниками.

• Диски нужно установить под углом, выдерживая расстояние между их нижними точками. Также важным условием является их симметричность, иначе мотоблок может немного вести в разные стороны.
• Все элементы нужно соединить с помощью сварки или болтов, диски соединяются регулируемыми переходниками.
• Закрепляются также винтовые тарлепы, поводок и стойки.
• Далее нужно использовать балку с крыльями, чтобы закрепить инструмент на мотоблоке.

Не менее важным моментом является правильный подбор углов наклона и глубины погружения, для чего на кронштейн насаживаются подвижные элементы с болтовой фиксацией.

Изготовление пропеллерных окучников

Для работы понадобится качественный толстый металл, болгарка и сварочный аппарат.

• Сначала изготавливаются оси, которые нужно подогнать к мотоблоку.
• Затем следует сделать стойку и основание, которые привариваются дуговой сваркой.
• Сразу следует выбрать расстояние между насадками, форму грунтозацепов и угол установки, что позволит максимально эффективно проводить рыхление земли.

Для удобства можно сделать несколько втулок с кронштейнами и разные наборы лопастей, что позволит совершать разнообразные виды окучивания.

Для того, чтобы правильно изготовить окучник для мотоблока, следует также просмотреть видео, в котором вы найдете полноценную инструкцию по созданию окучника.

Как установить окучник на мотоблок

Установка окучника на мотоблок требует правильной регулировки угла атаки и глубины погружения, которая должна быть меньше, чем у плуга.

Перед тем, как работать с окучником, следует провести такие работы:

• На мотоблок следует установить колеса и сцепку, затем присоединить окучник.
• Мотоблок ставят на равную поверхность, а окучник опускают к земле и закрепляют на сцепку.
• При монтаже оборудования необходимо следить, чтобы стойка окучника стояла вертикально, что обеспечит настройку нужного угла атаки.
• Далее оборудование опускается до уровня земли или немного углубляется в нее, чтобы оно оказалось ниже опорной поверхности грунтозацепов.

Следует провести тестовое окучивание и посмотреть: если оборудование углубляется в землю, отклоните стойку вперед, немного приподняв носок. В случае выхода из земли, стойка отклоняется назад путем опускания носка.
Важно учитывать ширину между рядами, отрегулировав активные части установки.

Какой окучник лучше для мотоблока

Окучивание мотоблоком будет эффективным в том случае, если было правильно подобрано навесное оборудование. Существует несколько видов окучников, которые представлены на рынке в большом ассортименте.

Листерный (с фиксированной шириной)

Оборудование можно использовать на агрегатах с мощностью до 3,5 л. с., оно подходит для обработки узких междурядий (ширина 25-30 см). Конструкция состоит из двух специальных крыльев, которые неподвижно надежно зафиксированы. Стойка модели очень тонкая.

Недостатком оборудования можно назвать налипания земли при ее высокой влажности.

Окучник с переменной шириной захвата

Оборудование позволяет регулировать ширину междурядий, поэтому с его помощью можно обрабатывать грядки, размеры и ширина которых разнообразная.

Окучник подходит для мотоблоков разного типа, например, для агрегатов Нева МБ 2 и МБ 1, Агро, используется и для моделей с высокой мощностью.

Недостатком устройства можно назвать высокие энергозатраты.

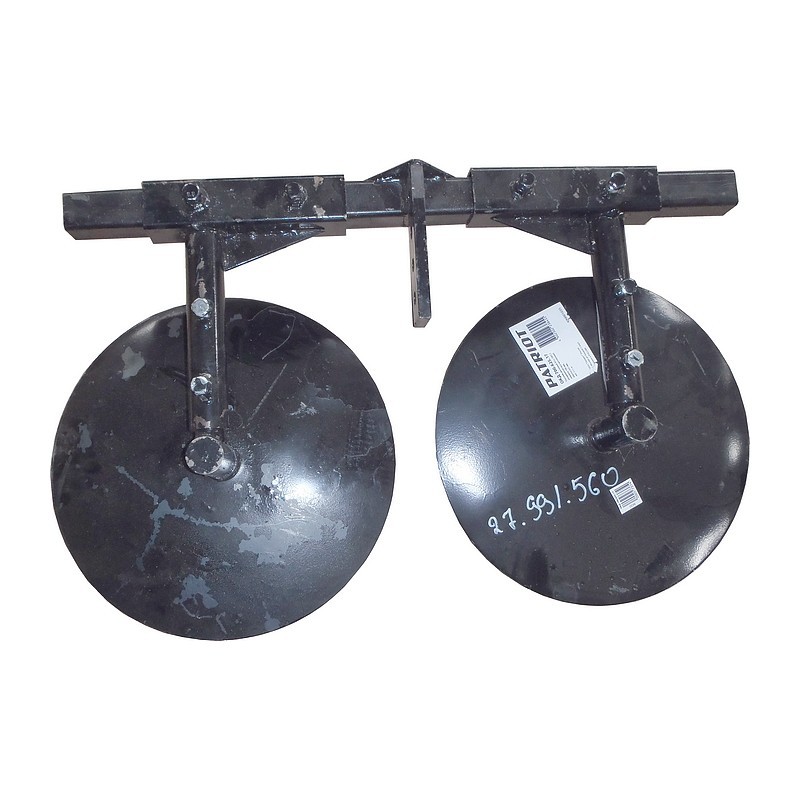

Дисковый

Удобный и очень простой инструмент окучивает растения, подготавливает борозды для последующей высадки семян. Его конструкция состоит из специальных дисков, которые устанавливаются под углом.

На сегодня данная модель является наиболее эффективной для окучивания, но при этом имеет большую стоимость.

Голландский

В этом окучнике крылья вращаются в вертикальной и горизонтальной плоскости, благодаря чему вспашка земли происходит более качественно и без больших затрат энергии. Несмотря на такую эффективность, стоимость окучника является доступной.

Роторный активный окучник

Его еще называют пропеллерным и относят к оборудованию нового поколения. При работе окучник не только разрыхляет почву, но и подсыпает ее к корням растений.

Недостаток модели – она подходит не для всех мотоблоков, так как работать с оборудованием можно лишь на второй передаче, которая есть не у каждого агрегата.

Нельзя сказать, какой окучник будет лучше для работы на участке. Выбор оборудования зависит от типа работ, условий и цены. Альтернативой может быть использование самодельных окучивателей, которые можно крепить к любому мотоблоку.
