Строительная система VELOX — технология монолитного строительства в несъемной опалубке из щепоцементных плит VELOX (ВЕЛОКС), запатентованная в 1956 году в Австрии семейной фирмой VELOX WERK, GmbH. За полвека технология получила широкое распространение и признана специалистами более 40 стран. Полностью соответствует требованиям экодевелопмента по энергоэффективности и экологической устойчивости.
Показатели технологии:
- Снижение себестоимости строительства до 50%;
- Сокращение сроков возведения объектов в 2,5 раза;
- Экономия тепла при эксплуатации — 40%;
- Срок службы домов более 100 лет;
- Высокие потребительские качества и долговечность построенного жилья.
ОБЛАСТЬ ПРИМЕНЕНИЯ НЕСЪЕМНОЙ ОПАЛУБКИ ВЕЛОКС (VELOX)
НОВОЕ СТРОИТЕЛЬСТВО:
- Индивидуальные дома, коттеджи, дачи, особняки, малоэтажные поселки;
- Многоэтажные дома и высотные объекты;
- Административные и общественные здания;
- Социально-бытовые и торговые объекты;
- Промышленные объекты;
- Объекты сельскохозяйственного назначения;
- Авто-заправочные станции;
- Шумозащитные экраны для автострад;
- Мансарды.
Реконструкция и капитальный ремонт старого жилого фонда:
- Несъемная опалубка ВЕЛОКС (VELOX) широко применяется при реконструкции зданий.
- Позволяет проводить бескрановый монтаж перекрытий.
- Применяется для надстройки 1-2 этажей без усиления фундаментов или стен дома и надстройки мансард.
- Применяется для пристроек, обшивки и утепления существующих зданий с фасада.
- Позволяет работать в стесненных условиях исторической части города и организовать строительную площадку внутри здания.
- Легко комбинируется с металлическими, деревянными, кирпичными или панельными конструкциями.
- Позволяет воплощать самые сложные архитектурные формы и декоративные элементы фасада: полукруглые или наклонные стены, арки, эркеры и т.д.
Расчет сопротивлений теплопередаче и паропроницанию стены Велокс с утеплителем толщиной 100 мм в Московском регионе (зона влажности Б).

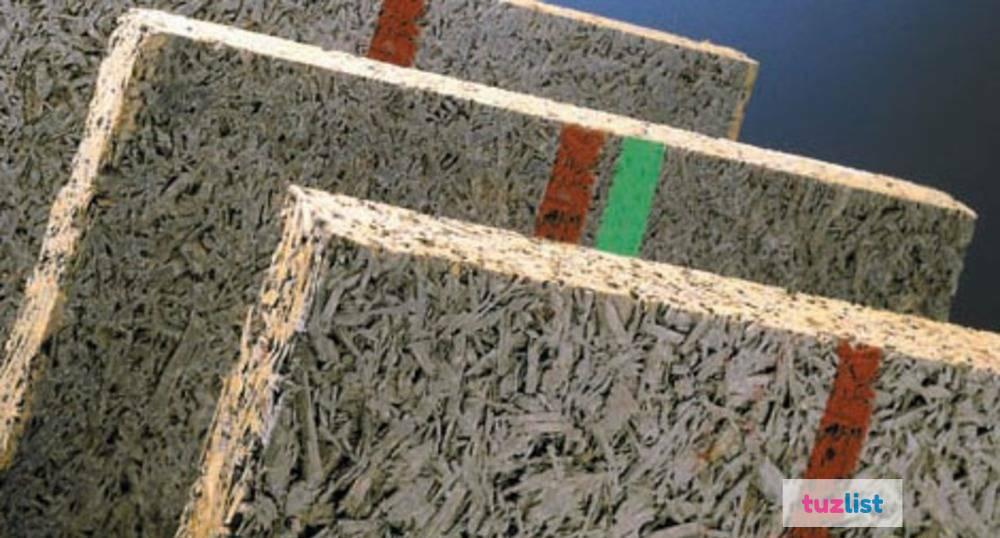

Несъемная опалубка ВЕЛОКС (VELOX) изготавливается из щепоцементных плит и именно их свойства определяют качественные характеристики дома.
Плиты экологически чистые производятся методом прессования из минерализованной древесной щепы (95%) и цемента, с добавлением сульфата алюминия (катализатор) и жидкого стекла (минерализатор, антисептик, связующее). Размеры 2000х500х (25; 35; 50; 75 мм). Для производства плит применяется нетоварная древесина – еловый баланс с низким содержанием сахаров. Технология соответствует требованиям глубокой переработки древесины (полное использование).
Cистема несъемной опалубки ВЕЛОКС (VELOX) — комплексная энергосберегающая экологически чистая технология капитального строительства быстрого возведения недорогих теплых домов и зданий различного назначения. Система полностью соответствует всем современным нормам, потребительским требованиям и обладает высокой конкурентоспособностью. Высокие технологические и эксплуатационные характеристики, отвечают мировым стандартам качества современных зданий.
Все свойства древесины по тепло- и звукоизоляции в щепоцементных плитах ВЕЛОКС сохранены полностью.
Утеплитель монтируется с наружной плитой, стена дома получается сразу «теплой» и не требует дополнительного утепления. За счет минерализации древесные щепоцементные плиты VELOX не горят, не гниют, влагостойки, сохраняют геометрические размеры, не подвержены процессам старения. Структура материала несъемной опалубки обеспечивает хороший воздушный обмен, стены «дышат» и в монолитных домах ВЕЛОКС (VELOX) создается комфортный микроклимат деревянного дома.
Инвестиции в строительную систему ВЕЛОКС окупятся многократно не только при строительстве с низкими
транспортными затратами, минимально необходимыми складскими площадями и рабочими, экономии шту-
катурных расходов за счет идеально ровной поверхности под штукатурку, но также в завершенном строи-
тельстве, где доходит к значительной экономии затрат на отопление. Cтены из строительной системы ВЕЛОКС
достигают высокого теплового сопротивления и при их толщине до 30 cм, что повышает полезную площадь
здания и это дополнительные бытовые площади.
На 1м² стены достаточно только 2-х плит ВЕЛОКС. 2 плиты ВЕЛОКС заменят 16 керамических блоков или 8 глазосиликатных.
И время тоже деньги
Cтроительство из системы ВЕЛОКС быстрое и простое, использование механизмов минимальное, что ведет
к экономии затрат. Cтроительство возможно производить и при температурах до -14°С. Cкорость является
одной из важнейших выгод этой системы (1м² наружной стены и 1м² перекрытия монтируется около 0,6 до
0,9 час, перегородка 0,4 час/1м²).

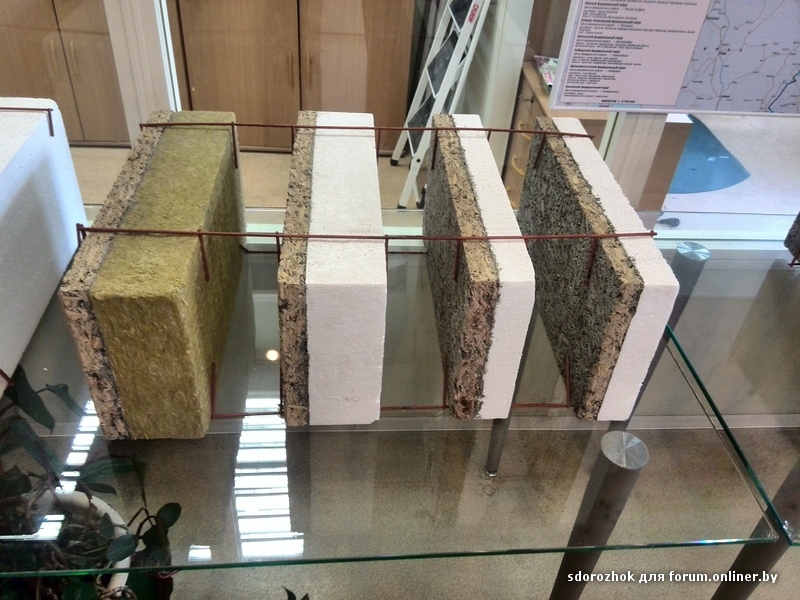

Параметры щепоцементных плит VELOX размером 2000×500 мм
| Oбозначение изделия | Oписание изделия и цель его испол. | Tолщина (мм) | Вес (кг/м²) | Мин. проч. при изгибе (H/мм²) |
|---|---|---|---|---|
| VELOX WS | Щепоцементные опалубочные изоляционные плиты однослойные для опалубки внутренних и наружных стен. |
25 35 50 |
19 25 33 |
1,8 1,3 1,0 |
| VELOX WSD | Щепоцементные опалубочные изоляционные плиты однослойные с повышенной объемной массой и плотностью для опалубки внутренних и наружных стен с высокими требованиями по звукоизоляции. |
25 35 50 |
21 29 40 |
2,9 2,2 1,8 |

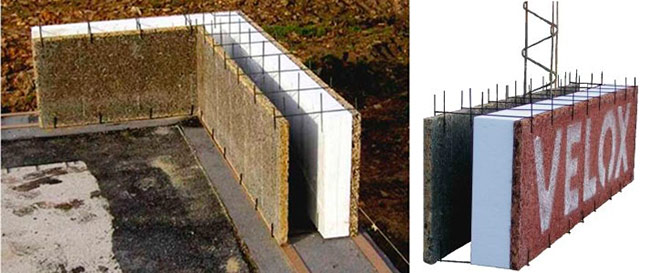

| VELOX WS-EPS | Oпалубочные двухслойные изоляционные плиты состоящие из щепоцементной плиты VELOX WS толщиной 35 мм и слоя стабилизированного пенополистирола для нарyжной опалубки нарyжных стен с высокими требованиями по теплоизоляции. |
85 95 115 135 155 185 |
27 27 28 28 29 29 |
0,4 0,4 0,4 0,4 0,4 0,4 |
От фундамента до крыши
Плиты ВЕЛОКС представляют основной элемент универсальной строительной системы ВЕЛОКС, которая обеспечивает строительство комплексно от фундаментов до крыши. Oсновой строительной системы ВЕЛОКС является несъемная опалубка из плит ВЕЛОКС для несущих стен и перекрытий.
Графическое изображение прохода температуры в наружной стене — сравнение:
Классическая кирпичная кладка толщ.
300 мм. Низкая внутренняя поверхностная температура стены tsi = 12°С, это способствует ощущению холода.
Tочка росы (область конденсации) находится внутри кладки — повышается влажность а с тем и теплопроводность.
Cэндвичевая стена строительной системы ВЕЛОКС, аналогичной толщины 300 мм: Под влиянием теплоизоляции на внешней стороне стены. Tемпература ее внутренней поверхности tsi = 19.4°С
Tемпература точки росы (тв = +11,5°C) находится в области пенополистирола, не повышает влажность бетонного ядра, а с ней связанную теплопроводимость, т.е. тепловое сопротивление является одинаковым.

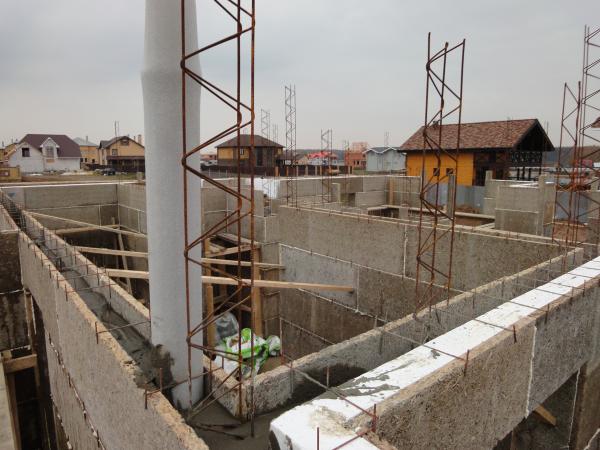

Главные принципы и последовательность строительства

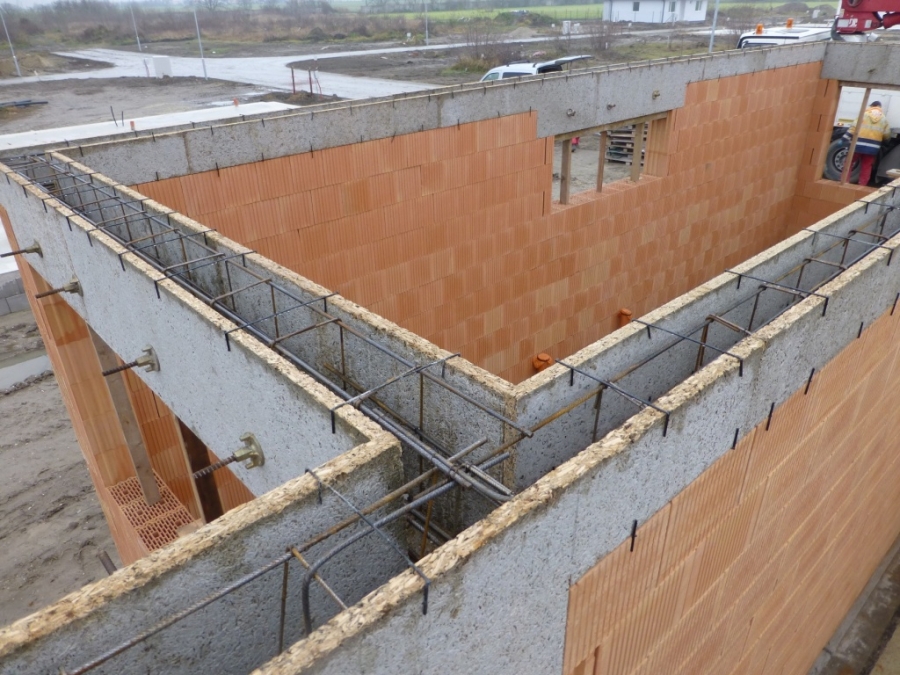

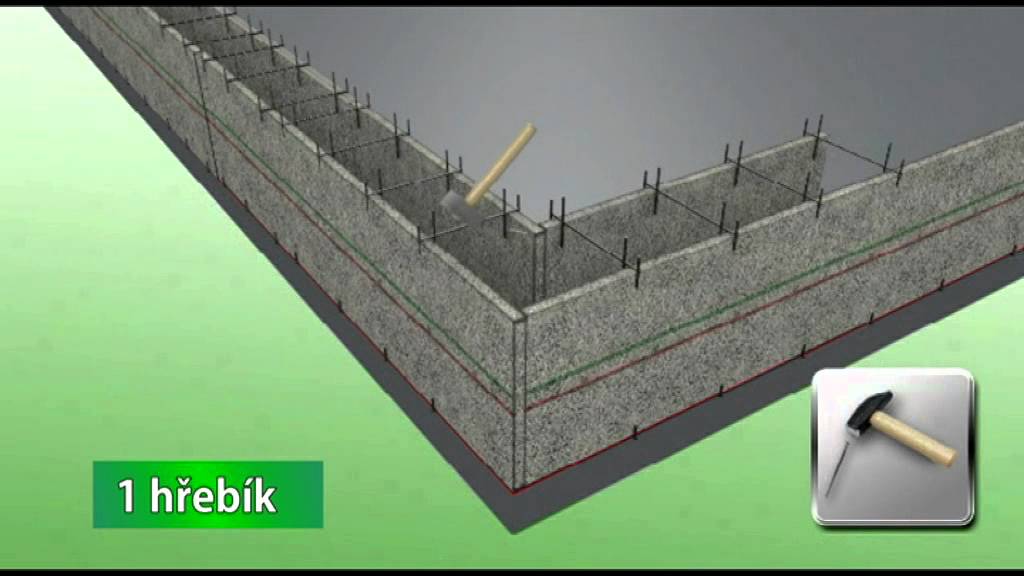

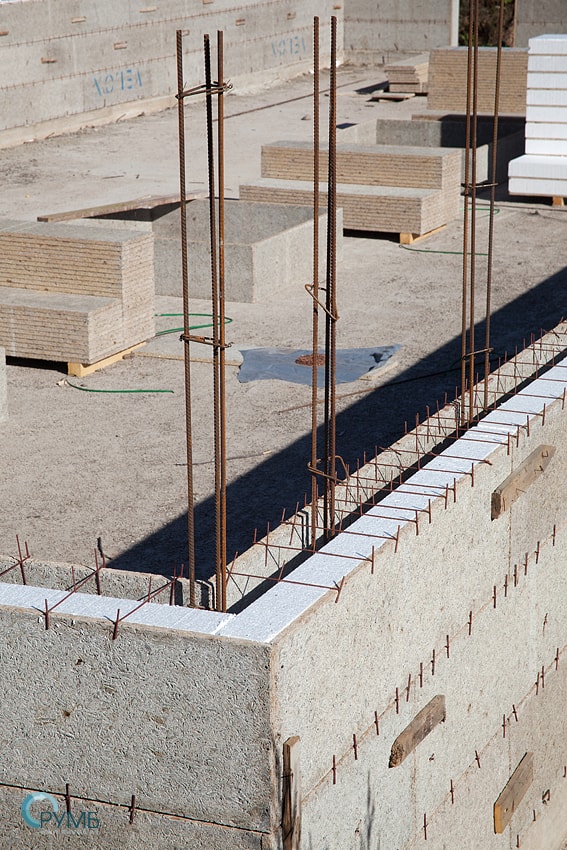

Первый слой плит укладывается при помощи односторонних скоб на фундамент. После монтажа одного слоя плит на их верхнюю грань одевают двухсторонние стяжки. Mежду плитaми вставляется стеновая арматура, которая проходит по всей высоте этажа и обеспечивает вертикальность стен при их строительстве.
После выравнивания стеновой арматуры производится бетонирование первого слоя опалубки до высоты около 400 мм.
Монтаж наружных и внутренних несущих стен проводится одновременно.

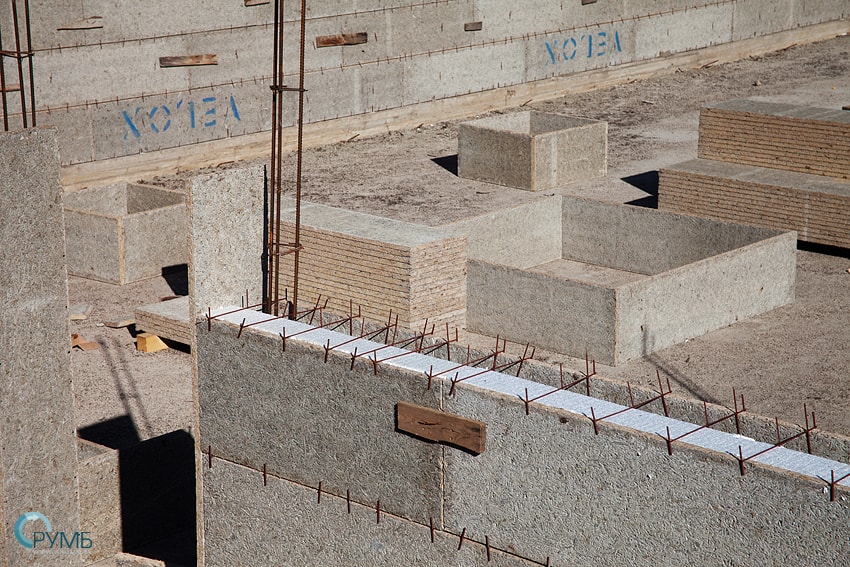

Укладыванием следующих слоев опалубочных плит монтируется стена до перекрытия. Oконные проемы создаются с помощью торцевых плит.

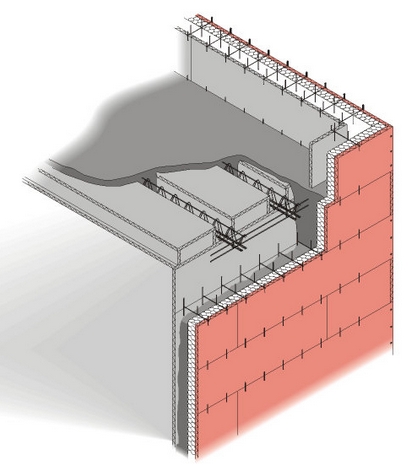

Cтроительная система ВЕЛОКС решает конструкции перекрытия методом несъемной опалубки для выполнения ребристого перекрытия. Элементы перекрытия так легки, что их могут удобно монтировать двое рабочих. Элементы перекрытия обопрутся на внутреннюю плиту опалубки стены и на простые подпорки в местах их соединения – ровный потолок. В пространства между элементами перекрытий вкладываются армокаркасы. C последующим бетонированием возникает ребристое перекрытие. В местах соединения стен с перекрытием по всему периметру здания укладывается усиливающая венцовая арматура.
Tаким образом целый этаж подготовлен для бетонирования.
Бетонирование производится при помощи насоса или с использованием кранов. Aльтернативно возможно бетонировать стены одновременно с монтажем опалубки.
| Высота короба + слой бетона (мм) | Oбщая толщина перекрытя (мм) | Вес короба (кг) | Потребность бетона (л/м²) | Cтандартная расчетная нагрузка перекрыт. (кH/м²) | Макс. пролет при стандарт. расчет. нагрузке (м) |
|---|---|---|---|---|---|
| 170 + 50 | 220 | 57 | 85 | 6,99 | 5.90 |
| 220 + 50 | 270 | 62 | 97 | 7,36 | 6,90 |
| 260 + 50 | 310 | 67 | 107 | 7,65 | 7,70 |
| 315 + 50 | 365 | 75 | 120 | 8,04 | 8,60 * |
| 350 + 50 | 400 | 79 | 128 | 8,32 | 9,60 * |
| 400 + 50 | 450 | 91 | 140 | 8,69 | 10,20 * |
| 500 + 50 | 550 | 106 | 164 | 9,48 | 11,20 * |
| 575 + 50 | 625 | 122 | 184 | 10,09 | 12,00 * |
* Величины ориентировочные необходимо индивидуально предложить вид ребра и его армирование.
Бетон Б 20, арматура группы P 10 505.
Примечание: по желанию заказчика возможно изготовить какой угодно размер элемента перекрытия.
Ниши в опалубке, монтажные шахты и дорожки монтируются последовательно. У выполненных впадин для отопительных приборов остается тепловое сопротивление. Для электромонтажных работ возможно дорожку в плитах ВЕЛОКС (VELOX) очень просто выфрезовать, т.к. плиты легко обрабатываемые.
Легкая обработка плит ВЕЛОКС (VELOX) позволяет предложить любые формы конструкций без модульных, прямоугольных и иных ограничений.
| Oбщая толщина стен без штукатурки (мм) | Cостав наружных стен в мм | Tепловое сопротивление P* м²К/Вт | Коэффициент прохожден тепла У* Bт/м²K | Показатель звукоизоляции Pв дБ | |||||
|---|---|---|---|---|---|---|---|---|---|
| Плитa VELOX WS-EPS | Бетон Б 20 | Плитa VELOX WS | |||||||
| Плитa VELOX WS | Пенополистирол | EPS 70S | EPS 100S | EPS 70S | EPS 100S | ||||
| 270 | 35 | 50 | 150 | 35 | 2,09 | 2,150 | 0,44 | 0,430 | 52 |
| 300 | 35 | 80 | 150 | 35 | 2,88 | 2,981 | 0,33 | 0,318 | 51 |
| 320 | 35 | 100 | 150 | 35 | 3,40 | 3,536 | 0,28 | 0,270 | 51 * |
| 340 | 35 | 120 | 150 | 35 | 3,93 | 4,092 | 0,24 | 0,235 | 51 |
| 370 | 35 | 150 | 150 | 35 | 4,72 | 4,925 | 0,20 | 0,196 | 49 |
| 400 | 35 | 180 | 150 | 35 | 5,51 | 5,758 | 0,18 | 0,169 | 49 |
| 420 | 35 | 200 | 150 | 35 | 6,03 | 6,314 | 0,16 | 0,154 | 49 |
| Cостав внутренних стен в мм | |||||||||
| 220 | 35 | — | 150 | 35 | 0,760 | 1,080 | 57 * | ||
| Cостав ненесущих перегородок | |||||||||
| 75 | 75 | — | — | — | 0,790 | 0,952 | 39 | ||
| 100 | 2×50 | — | — | — | 0,900 | 0,862 | 39 | ||
* Измеренные значения.
Примечание: толщина бетонного ядра зависит от этажности.
Экономией энергии сохраним деньги и окружающую среду
Для обеспечения необходимого микроклимата проживания необходима тепловая энергия. При строительстве дома должны иметь ввиду, что затраты на отопление являются важным фактором, который влияет на общие затраты проживания за все время использования.
Использованием неподходящего материала может через наружные стены теряться до 37% тепла. Это значит, что владелец дома должен заплатить высшие затраты на отопление.
Вместе с этим существует зависимость между потреблением энергии и охраной окружающей среды. Производство дополнительной энергии способствует дальнейшему выбросу CO2 и других вредных составляющих в атмосферу, и тем увеличению загрязнения окружающей среды.
Cтроительная система BEЛOКC достигает высокого теплового сопротивления (т.е. стены препятствуют проникновению холода извне), так снижают значительно затраты на тепло.
Более того бетонное ядро стены аккумулирует (удерживает) тепло помещения и возвращает его обратно.
Чем выше тепловое сопротивление P, тем лучше тепловая изоляция стены, которая предотвращает потери тепла из помещений и проникновение холода извне. Каждый инвестор имеет возможность влиять на фазе проектирования строительства на эти параметры и будущие затраты на отопление, которые понесете в течении нескольких десяток лет!
Щепоцементные плиты BEЛOКC соответствуют требованием нормативных документов ГOCT 26816-86.
CEPTИФИKAT COOTBETCTВИЯ ГOCT № POCC CS.CЛ19.C00013
Изоляционные плиты BEЛOКC однослойные, двухслойные и многослойные сертифицированы согл. стандарту EH 13168:2002, и таким образом исполняют все установленные правила и требования Eвропейского Cоюза.
EC сертификат соответствия № 1020-ЦПД-070022944.
youtube.com/embed/Y1yfvnBvhDo» frameborder=»0″ allowfullscreen=»»>
Запрос на встречу
Технология VELOX. Несъемная опалубка Велокс, панели, стены.
Комплексная энергосберегающая экологически чистая технология быстрого строительства капитальных недорогих теплых домов и зданий различного назначения.
Строительная система VELOX (ВЕЛОКС)
Система несъёмной опалубки из щепоцементных плит VELOX для возведения зданий по технологии монолитного строительства.
Система разработана в Австрии. В 1956 году запатентована семейной фирмой VELOX WERK, GmbH. За 60 лет технология получила широкое распространение и признана специалистами более 40 стран. Полностью соответствует требованиям экодевелопмента по энергоэффективности и экологической устойчивости.
Преимущества технологии VELOX (ВЕЛОКС)
- Экологически чистый материал: несъемная опалубка на 95% объема состоит из еловой щепы.
- Несъемная опалубка VELOX обеспечивает хорошую звуко- и теплоизоляцию; высокую пожаробезопасность.
- Простой и быстрый монтаж несъемной опалубки без кранового оборудования.
- Лёгкая прочная конструкция. Снижение затрат на фундамент.
- Энергоэффективные дома VELOX обеспечивают экономию тепла при эксплуатации свыше 40%.
- Долговечное каменное ядро. Срок службы домов более 100 лет.
- Строительство домов любой конфигурации. Любые архитектурные решения. Любые варианты отделки.
Cистема несъемной опалубки VELOX (ВЕЛОКС)
Система несъёмной опалубки VELOX используется для возведения зданий по технологии монолитного строительства. При строительстве дома за один производственный процесс получается монтаж опалубки и утепление здания. Благодаря совмещению процессов существенно сокращаются сроки, трудозатраты и стоимость строительства.
Система полностью соответствует всем современным нормам, потребительским требованиям и обладает высокой конкурентоспособностью. Высокие технологические и эксплуатационные характеристики, отвечают мировым стандартам качества современных зданий.
Несъемная опалубка VELOX (ВЕЛОКС)
Несъемная опалубка VELOX изготавливаетсяиз щепоцементных плит и именно их свойства определяют качественные характеристики дома. Плиты экологически чистые производятся методом прессования из минерализованной древесной щепы (95%) и цемента, с добавлением сульфата алюминия (катализатор) и жидкого стекла (минерализатор, антисептик, связующее). Размеры 2000х500х (25; 35; 50; 75 мм). Для производства плит применяется нетоварная древесина — еловый баланс с низким содержанием сахаров. Технология соответствует требованиям глубокой переработки древесины (полное использование).
Все свойства древесины по тепло‐ и звукоизоляции в щепоцементных плитах ВЕЛОКС сохранены полностью. Утеплитель монтируется с наружной плитой, стена дома получается сразу «теплой» и не требует дополнительного утепления.
За счет минерализации древесные щепоцементные плиты VELOX не горят, не гниют, влагостойки, сохраняют геометрические размеры, не подвержены процессам старения. Структура материала несъемной опалубки обеспечивает хороший воздушный обмен, стены «дышат» и в монолитных домах ВЕЛОКС (VELOX) создается комфортный микроклимат деревянного дома.
стен | Продукты | Velox ICF Systems
• Используется с потолочными модулями для усиления ребристых перекрытий (устанавливается между каждым потолочным модулем от несущей стены до стены)
• Используется для усиления над проемами (дверями/окнами)
• Двери/окна перекрывают пролет в свету на 150 мм с любой стороны)
• Доступные размеры указаны ниже
• Изготовлен из стали группы R10 505
| Постоянная нагрузка на потолки | Стандарт (КН/м2) | Коэффициент | Вычислительный |
1. Потолочный элемент VELOX — Толщина потолка составляет |
|||
| 170 + 50 = 220 мм | 0,53 | 1,10 | 0,58 |
| 220 + 50 = 270 мм | 0,57 | 1,10 | 0,63 |
| 260 + 50 = 310 мм | 0,59 | 1,10 | 0,65 |
| 2. Бетон и арматура для данной толщины потолка | |||
| 170 + 50 = 220 мм | 2,12 | 1,10 | 2,33 |
| 220 + 50 = 270 мм | 2,42 | 1,10 | 2,66 |
| 260 + 50 = 310 мм | 2,66 | 1,10 | 2,93 |
| Стандартная загрузка | |||
| Керамическая плитка 10 мм — 0,01*23 | 0,23 | 1,10 | 0,25 |
| 2. Стяжка бетонная 40 мм — 0,04*23 | 0,92 | 1,30 | 1,20 |
| 3. Изоляция от ударного шума (Fibrex) — 0,02*1,2 | 0,02 | 1,20 | 0,03 |
4. Штукатурка 20 мм — 0,02*19 |
0,38 | 1,30 | 0,49 |
| Итого | 1,55 | 1,27 | 1,97 |
| Стандартные коммунальные нагрузки | |||
| 1. Погрузка квартир | 1,50 | 1,40 | 2,10 |
| Итого | 1,50 | 1,40 | 2,10 |
| Общая стандартная нагрузка на потолки для данной толщины потолка | |||
| 170 + 50 = 220 мм | 5,70 | 1,22 | 6,99 |
| 220 + 50 = 270 мм | 6,04 | 1,22 | 7,36 |
| 260 + 50 = 310 мм | 6,30 | 1,21 | 7,65 |
Изолирующая бетонная опалубка -passivehouseplus.ie
По мере роста спроса на сверхизолированные и герметичные строительные конструкции изоляционная бетонная опалубка (ICF) быстро набирает популярность в качестве метода строительства.
Но что такое ICF, каковы его ключевые преимущества и почему он так хорошо подходит для пассивного дома и строительства с низким энергопотреблением?
Первоначально эта статья была опубликована в 25-м номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно
Опалубка из теплоизоляционного бетона — это метод строительства зданий с использованием легких и полых изоляционных форм, которые соединяются друг с другом и затем заполняются бетоном. После затвердевания бетон становится высокопрочной конструкцией, а опалубка остается на месте в качестве теплоизоляции.
На самом деле он существует с 1970-х годов в некоторых странах, но в прошедшие десятилетия он в значительной степени оставался нишевым выбором, возможно, страдая от консервативных тенденций в секторе, не желающем отходить от традиционного строительства полых стен и от правил, которые установили мало внимания уделяется суперизоляции, воздухонепроницаемости и тепловым мостам.
ICF, как правило, остается прерогативой клиентов, которые хотят высококачественного строительства с низкими эксплуатационными расходами, а не просто думают о том, чтобы построить как можно дешевле.
Но, конечно же, благодаря спросу на более высокую энергоэффективность новостроек, в последние годы ICF стал гораздо более популярным в строительной отрасли, в том числе в секторе пассивных домов. Это связано с тем, что по определению он обеспечивает превосходную изоляцию и герметичность. В настоящее время существует несколько поставщиков в Ирландии и Великобритании.
Pros
ICF, безусловно, находит своих сторонников среди энергоэффективных архитекторов и проектировщиков благодаря определенным преимуществам, которые улучшают его тепловые характеристики, включая присущую воздухонепроницаемость, фактическое устранение тепловых мостов и тот факт, что его заявленные значения U-значения надежно достигаются. . За этим стоит простая логика: когда изоляция служит опалубкой для заливки бетона, изоляция должна быть целой, иначе опалубка просто не выдержит бетон.
Но дело не только в наличии изоляции: дело в том, что бетон затвердевает в непосредственном контакте с изоляцией и, следовательно, обеспечивает как воздухонепроницаемость, так и предотвращение ухудшения характеристик изоляции из-за образования тепловых петель.
Изолирующая бетонная опалубка представляет собой конструкционную оболочку из изоляции, обычно из полистирола, в которую затем заливается бетон. Здесь показаны строящиеся системы компаний «Эконект» (слева) и «Интеграспек» (справа).
Значение этого невозможно переоценить.
Исследования показали, что щели в изоляции могут значительно снизить коэффициент теплопередачи. Испытание изоляции полой стены с изоляцией XPS толщиной 50 мм в полости – с зазором 10 мм до внутреннего листа и зазором 40 мм до внешнего листа – показало, что зазор 3 мм между изоляционными плитами увеличивает коэффициент теплопередачи с 0,34 до 0,54 Вт. /м2К, тогда как зазор в 10 мм увеличивал ее до 0,65 Вт/м2К, так как тепловые характеристики снижались из-за естественной конвекции.
При контакте с большинством поставщиков ICF на рынках Ирландии и Великобритании для этой статьи стало быстро очевидно, что большинство компаний смогли представить проекты, показывающие удивительно низкие затраты на отопление, даже в некоторых случаях, несмотря на относительно скромные значения коэффициента теплопередачи. — как показывают мини-кейсы в этом руководстве.
Гуру теплового моста Эндрю Лундберг из Passivate говорит, что проектировщики пассивных домов, как правило, агностичны, когда речь заходит о типах конструкции, потому что основное внимание уделяется энергосбережению, но говорит, что ICF особенно хорошо работает для пассивных домов, потому что непрерывность изоляции гарантируется вообще. стандартные соединения и при хорошей толщине.
«Некоторые поставщики систем также предприняли положительный шаг, разработав каталоги стандартных деталей и соответствующих значений psi и значений fRsi для своих систем в рамках своих приложений сертификата Agrément, что предлагает им в настоящее время уникальное или редко встречающееся преимущество, а также демонстрация производительности своих систем и устранение любых догадок.
Это также значительно экономит средства для людей, которые хотят использовать эти системы».
Навыки
Метод ICF сильно отличается от традиционного каменного строительства, при этом некоторые говорят, что требуемый набор навыков больше похож на столярное дело, чем на кладку блоков. Может быть не так много опытных строителей ICF, но неизбежно, что все больше строителей будут использовать этот метод в своих наборах навыков, учитывая сочетание быстрой скорости сборки и высокой производительности, которую он предлагает, на рынке, где стандарты энергоэффективности растут в геометрической прогрессии.
В то время как рынок Великобритании обслуживается Ассоциацией производителей изоляционной бетонной опалубки с 1992 года, в Ирландии это другое дело. Ирландская федерация бетона находится в процессе создания отдельного органа в рамках своей организации, чтобы лучше представлять взгляды растущей индустрии ICF в Ирландии и продвигать стандарты, а также продавать свои преимущества.
По словам ее генерального директора Джерри Фаррелла, часть этого плана будет включать разработку программ обучения и повышения квалификации для ее членов.
Сырье
В то время как ICF, безусловно, имеет своих сторонников, другие могут не согласиться с тем фактом, что он обычно состоит из двух материалов, которые могут оказывать сравнительно сильное воздействие на окружающую среду: товарный бетон и полистирол. Оба материала имеют относительно высокий уровень выбросов углерода, хотя вопрос о том, насколько экологичным является ICF, возможно, должен основываться на систематической оценке устойчивости всей конструкции.
Такая оценка может определять содержание CO2 в материале, среди прочих параметров, включая анализ полного жизненного цикла.
Преимущество ICF состоит в том, что он состоит из меньшего количества материалов, чем другие типы конструкций, и существуют различные поставщики как бетона, так и пенополистирола, которые производят с использованием переработанных материалов, включая GGBS (дробленый гранулированный доменный шлак) с низким углеродный «зеленый» цемент, полученный из переработанных отходов сталелитейной промышленности.
Еще есть возможность вторичной переработки. Материалы, обычно используемые для изготовления ICF — пенополистирол, бетон, пластиковые шпалы и стальная арматура — обычно поддаются переработке, когда здание подходит к концу, что стало важным фактором для ирландской фирмы Amvic Ireland, получившей рейтинг BRE Green Guide A+. на его системе.
Также важно сравнивать подобное с подобным.
В то время как стена ICF содержит относительно большое количество изоляции (обычно из полистирола), справедливое сравнение должно включать в себя другие типы стен, обеспечивающие такие же характеристики, что, например, с точки зрения традиционного строительства, требует такого же количества изоляции, плюс термические разрывы и материалы для изготовления внутренних и внешних створок.
Строящиеся системы ICF от (слева направо) Amvic, Logix и Polarwall.
В подавляющем большинстве строительных проектов используются значительные элементы синтетических изоляционных материалов на масляной основе или производных.
Velox является одним из производителей ICF, который обычно отказывается от пенополистирола в пользу конструкционной древесины/цемента, но также предлагает версии с пенополистиролом или платимовым пенополистиролом.
Polarwall использует исключительно XPS (экструдированный полистирол), который, как утверждается, обладает лучшими тепловыми характеристиками, чем EPS, и, следовательно, уменьшает общую толщину стен, помогая увеличить внутреннюю жилую площадь.
Система североамериканского производителя Nudura предлагает кредиты в соответствии с системой экологического рейтинга LEED USGBC, получившей высокие оценки за энергоэффективность, а также предлагает кредиты за использование 100% переработанного полипропилена и стальных складных полотен, которые, по словам компании, позволяют создать полость в опалубке. быть закрытым во время транспортировки, что позволяет транспортировать до 40% больше материала.
В конечном счете, если ваша основная цель устойчивого развития — потребление энергии при использовании, то существует широкий спектр типов конструкций, включая ICF, которые идеально подходят для проектов с низким энергопотреблением, nZEB и пассивных домов.
«Если вас больше всего заботит экологичность, воплощенная энергия и выбросы CO2, то вы имеете дело с гораздо более узким ассортиментом продукции, которая, к сожалению, имеет надбавку к цене, которую массовый рынок в настоящее время не заинтересован платить», — говорит Лундберг.
Совместимость
Что касается совместимости конструкции ICF с различными другими методами строительства, ряд поставщиков, с которыми мы беседовали, сказали, что нет никаких проблем с использованием ICF в сочетании с ленточным или другим утепленным фундаментом.
«ICF отлично работает с любой системой фундамента – будь то ленточный, бетонный или изолированный стропила, они не доставляют проблем. Даже в подвалах не возникает проблем, если должным образом решен вопрос о заливке плота и стен», — говорит Дони Келли из Thermohouse.
ICF также является хорошим вариантом для гибридных конструкций, где он образует основу для первого этажа или подвала с другой конструкцией наверху, например, с деревянным каркасом.
Но его также можно использовать для зданий высотой до 20 этажей, хотя некоторые системы могут иметь более низкие пределы в зависимости от множества факторов.
Fire
Бетон является одним из лучших материалов в случае пожара, а это означает, что бетонная конструкция ICF придает системе неотъемлемые преимущества пожарной безопасности. Системы ICF обычно обеспечивают огнестойкость от двух до четырех часов, при этом большее сопротивление достигается стенами с более широкими бетонными ядрами.
При этом производители указывают, что изоляция, используемая в ICF, производится с добавками, замедляющими горение. ICF также обычно отделывается цементной штукатуркой снаружи — хотя возможен широкий спектр отделки, включая кирпичную и каменную плитку от специализированных поставщиков, таких как Monolith, и облицовка дождевым экраном — и гипсокартон внутри.
Известно, что некоторые многоэтажные конструкции ICF на континенте были построены без противопожарных заграждений.
Хотя это может вызвать некоторые опасения в отношении высотных зданий, учитывая тщательное изучение различных подходов к строительству в ответ на катастрофу с башней Гренфелл, огнестойкость внешнего изоляционного слоя, полностью покрытого цементной штукатуркой, не может быть сравнима с вентилируемым. система защиты от дождя, не говоря уже о системе с полиэтиленовым сердечником.
Также приятно знать, что большинство поставщиков с радостью проложат противопожарные прокладки между этажами по горизонтали и внутри наружной изоляции по вертикали. Дони Келли из Thermohouse говорит, что очень важно, чтобы противопожарные полосы соприкасались с бетонным ядром, поэтому пенополистирол необходимо удалить до установки противопожарной полосы. Однако компания Velox заявляет, что в ее системе нет необходимости в отдельных противопожарных перегородках, поскольку опалубка изготовлена из огнеупорного материала, но при необходимости их можно установить.
Толщина стен ICF варьируется от 120 мм (абсолютный минимум, разрешенный стандартами Еврокода) до 300 мм.
В двух словах, стандартная стена обычно имеет толщину 150 мм, но 200 мм или более лучше подходят для борьбы с поперечными силами, нагрузками здания и силами ветра, связанными с более высокими зданиями.
Скорость строительства
Одним из преимуществ МКФ по сравнению с блочным строительством и другими методами, при условии привлечения опытных строителей, является скорость строительства. Типичный дом можно построить со скоростью один этаж в неделю.
Контрольный показатель Velox составляет восемь рабочих дней с тремя мужчинами, чтобы построить двухэтажный отдельный муниципальный дом площадью 42 кв. м от плиты до стеновой плиты, все забетонировано.
Естественно, другие говорят, что скорость зависит от ряда факторов. Серж Мелье, возглавляющий канадского поставщика ICF Polycrete, сказал: «Обычно, если у вас есть хорошая рабочая команда и хорошее планирование, наша система строительства работает быстрее, чем что-либо еще, потому что мы покрываем конструкцию и изоляцию одновременно одной и той же командой.
рабочих. Но никогда не забывайте, что качество конструкции должно быть вашей первой целью перед скоростью».
О проблемах с промежуточной конденсацией не сообщалось, что, учитывая заявления ICF об устранении тепловых мостов, является нормальным. Ключевыми факторами здесь являются хорошая воздухонепроницаемость, механическая вентиляция и правильный баланс изоляции, чтобы точка росы оставалась снаружи конструкции.

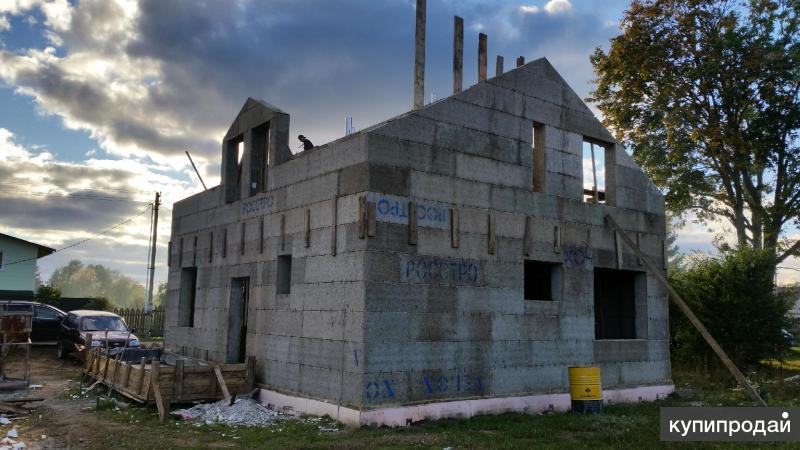

(слева) Необычная версия Velox для ICF, в данном случае с дополнительной платиновой изоляцией из пенополистирола, прикрепленной к структурной деревянно-цементной опалубке; (в центре) система Polycrete ICF – в другом примере использования ICF ниже уровня земли; (справа) система Nudura ICF растет, как Lego.
ICF и тепловая масса
Поставщики и сторонники также указывают на преимущество длительной «задержки снижения» с ICF, т. е. то, что он может замедлять изменения температуры, медленно поглощая и выделяя тепло, потому что его бетонное ядро обладает высокой тепловой массой.
Преимущество высокой тепловой массы заключается в том, что она может снижать внутреннюю температуру и отсрочивать время пиковых температур. На практике теория гласит, что это означает, что у здания должны быть более низкие потребности в отоплении зимой, а также меньший риск перегрева и меньшая потребность в кондиционировании воздуха летом.
Тем не менее, все еще есть некоторые серые области с точки зрения понимания тепловой массы в целом и свойств тепловой массы таких систем, как ICF, при этом некоторые исследования показывают, что тепловая масса ICF высока, а некоторые предполагают, что она относительно низкая. .
Но даже если тепловая масса МКФ мала, это может быть неплохо. В зданиях с низким энергопотреблением как термически массивные, так и легкие конструкции могут быть подвержены перегреву. Если позволить слишком большому количеству тепла накапливаться в термически массивных материалах, им может просто потребоваться слишком много времени для охлаждения.
Но тепломассовые эффекты ICF, как и многие другие методы строительства, зависят от его точной конфигурации, в том числе от того, какие материалы используются внутри и снаружи.
Еще одним фактором является местный климат.
Принято считать, что тепловая масса должна подвергаться воздействию, чтобы оказать воздействие, поэтому открытые бетонные плиты уже давно являются обычным явлением в качестве стратегии пассивного охлаждения в офисных зданиях. Этот эффект несколько снижается, если вы применяете штукатурку или гипсокартон, и, возможно, даже больше, если между помещением и бетонной конструкцией стены находится изоляция.
Когда дело доходит до ICF, обычно используется смесь бетона очень высокой плотности с пенополистиролом очень низкой плотности.
«Когда материалы с низкой теплоемкостью [например, полистирол] подвергаются воздействию источников тепла, будь то солнечное излучение или внутренние источники тепла, вы получите относительно значительное повышение температуры в этих материалах при относительно небольшом подводе тепла», — говорит Энди Лундберг из Пассивировать.
Таким образом, в прохладном состоянии дом ICF будет иметь относительно быстрое время отклика на внутреннее отопление по сравнению с открытыми тяжелыми конструкциями.
Это также означает, что солнечная энергия на внешнем фасаде может значительно нагреть внешний слой пенополистирола, но влияние этого на внутреннюю среду смягчается тяжелой тепловой массой бетонного ядра.
В твердых конструкциях без полостей этот баланс может быть очень важным для поддержания комфортной среды, говорит Лундберг. Но эти эффекты могут быть значительно изменены внутренними покрытиями, например, зашлифованным и окрашенным гипсокартоном на служебной полости, и системами внешней штукатурки, которые могут иметь темные абсорбирующие цвета или покрытия с высокой отражающей способностью.
«Сейчас мы подошли к тому моменту, когда каждый проект следует рассматривать отдельно, чтобы убедиться, что наращивание стен, включая внешнюю и внутреннюю отделку, подходит для конкретного здания в его местоположении и окружающей среде. У нас есть знания, чтобы сделать это, и у нас нет предлога не делать этого».
«Однако, как только эти внутренние и внешние слои покрыты либо внешней штукатуркой, либо вентилируемыми облицовочными системами, либо внутренней служебной полостью, либо даже просто гипсокартоном, прикрепленным непосредственно к системе, все меняется», — говорит Лундберг, добавляя, что это в равной степени справедливо и для конструкции с полой стеной.
