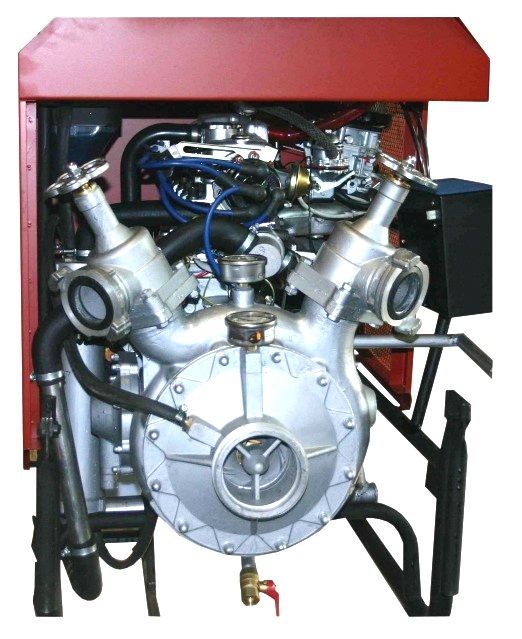

МП-20/100 «Гейзер» — Пожарные мотопомпы
Цена: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Специальное предложение!
Технические характеристики
| Модель | МП-20/100 «Гейзер» | ||
| Производство | Россия | ||
| Назначение | Мотопомпа пожарная на ручной тележке | ||
|
Д
| Тип | 4-тактный карбюраторный ВАЗ 2108 | |
| Объём | 1500 см³ | ||
| Мощность | 75 лс / 55 кВт | ||
| Охлаждение | Водяное | ||
| Система запуска | Автостартер | ||
| Топливо | АИ-92 | ||
| Емкость бака | 20 л | ||
| Расход топлива | 8,6 л/ч | ||
|
Н
| Тип | Двухступенчатый центробежный консольный | |
| Подача | 20 л/сек | ||
| Напор | 100 м | ||
| Диаметр входа | 100 мм | ||
| Диаметр выхода | 2х65 мм | ||
| Самовсасывание | до 7,5 м | ||
| Вакуумный насос | Диафрагменный | ||
| Габаритные размеры (ДхШхВ) | 1300х780х930 мм | ||
| Вес | 205 кг | ||
| Гарантия | 12 мес | ||
| График напор/подача | Скачать | ||
| Рабочий чертёж | Скачать | ||
| Документация | Скачать | ||
Описание мотопомпы
Мотопомпа пожарная МП-20/100 «Гейзер» может использоваться:
— Подразделениями МЧС
— Фермерскими хозяйствами
— Строительными организациями
— Садовыми товариществами и дачными кооперативами
— Городскими поселениями
— Сельскими поселениями
— Частными приусадебными хозяйствами
Назначение мотопомпы
Мотопомпы пожарные МП-20/100 «Гейзер» широко используются во многих сферах народного хозяйства.
Этому способствует их высокая функциональность. Однако, прежде всего, она создана для предотвращения природных катаклизмов, а также для устранения их последствий. Мотопомпа пожарная, как и следует из названия, эффективно способна противостоять пожарам, в том числе самым масштабным. Кроме того, за счет перекачивающей способности, она успешно применяется для устранения последствий затопления. Именно эффективность в подавлении очагов возгораний и послужила тому, что модели линейки «Гейзер» взяты на вооружение подразделениями МЧС, а также МО Российской Федерации. О выдающихся возможностях мотопомпы пожарной МП-20/100 «Гейзер» говорит также тот факт, что эта модель является участницей престижных выставок, на которых она получала награды и премии. По результатам официальной пожарной аттестации мотопомпа признана пригодной для применения при борьбе со стихийными бедствиями. Кроме этого, подобные изделия могут широко использоваться в сельском хозяйстве, при осушении водоемов и т.д.
Техническое устройство мотопомпы
Мотопомпа пожарная МП-20/100 «Гейзер» создана специально для максимально эффективного тушения пожаров, а также оперативной локализации и подавления очагов возгорания.
Отсюда наличие таких характеристик, как дальность напорной струи до 190 м, мобильность, автоматический забор воды. Модель оснащена карбюраторным двигателем и насосом центробежного типа. Конструкция мотопомпы создана таким образом, чтобы максимально облегчить ремонт изделия при случившейся поломке. Основная часть устройства – насос – конструктивно представляет собой колесо, состоящее из двух дисков, соединенных между собой лопастями. Когда колесо приводится в движение двигателем, создается центробежная сила, которая воздействует на воду, находящуюся в пространстве между лопастями. Таким образом появляются области с разным – повышенным и пониженным – давлением. Под их воздействием перекачиваемая вода втягивается глубже в насос, в его центральную часть, из которой дальше выбрасывается под напором через патрубок. Компактная конструкция, оснащенная съемными колесами, позволяет без труда перемещать устройство при необходимости переменить точку нахождения.
Комплектация
— Мотопомпа пожарная МП-20/100 «Гейзер»
— Фонарь поисковый
— Колесо в сборе — 2шт
— ЗИП
— Паспорт
Аналогичные модели
Мотопомпа пожарная «Гейзер» МП-20/100 — Каланча Инжиниринг
Переносная мотопомпа пожарная «Гейзер» МП-10/70Д Дизельная с двигателем Winsun R2V870 обладает мощным напором, высокой производительностью при небольших размерах.
Мотопомпа предназначена для подачи воды или водных растворов пенообразователей температурой до +30 °С с водородным показателем pH от 7 до 10,5 и плотностью до 1100 кг/м3, массовой концентрацией твердых частиц до 0,5 % при их максимальном размере 3 мм.
Идеальна для Добровольной пожарной охраны, садовых товариществ, дачных кооперативов, производственных, жилых зон и отдельно стоящих объектов сельской местности.
Мотопомпа пожарная соответствует требованиям ГОСТ Р 53332-2019 и сертифицирована ФГБОУ ВО «Академия ГПС Министерства РФ по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий».
Простота конструкции мотопомы не создает проблем при ее эксплуатации. Сравнительно небольшой вес обеспечивает мобильность мотопомпы.
Технические характеристики
| Номинальная подача насоса | 10 л/с |
| Номинальная напор | Не менее 70 м |
| Подача при максимальной геометрической высоте всасывания | Не менее 5 л/с |
| Максимальная геометрическая высота всасывания | 5 м |
| Номинальная геометрическая высота всасывания | 1,5 м |
| Содержание и размер механических примесей | До 0,5 %, не более 3 мм |
| Тип насоса — НП-10/70 | Центробежный, одноступенчатый, консольный |
| Тип системы водозаполнения | Вакуумная |
| Тип вакуумного насоса | Диафрагменный |
| Количество и условный диаметр всасывающих и напорных патрубков | Всасывающий — 1 шт. х 80 мм Напорные — 2 шт. х 70 мм |
| Время всасывания (заполнения) с максимальной геометрической высоты всасывания | Не более 40 с |
| Максимальное рабочее давление на входе в насос | 0,6 МПа |
| Максимальное рабочее давление на выходе из насоса | 1 МПа |
| Тип приводного двигателя | Четырехтактный дизельный с непосредственным впрыском |
| Модель двигателя | Winsun R2V870 |
| Тип системы запуска двигателя | Электростартер |
| Тип системы охлаждения | Воздушная принудительная |
| Номинальная мощность при частоте вращения коленчатого вала 3600 об/мин | 14 кВт/19 л с |
| Емкость топливного бака | 10-15 литров |
| Расход топлива при работе в номинальном режиме | 4 л/ч, дизель |
| Габаритные размеры, длина х ширина х высота | 850 х 610 х 750 мм |
| Масса (сухая) | 118 кг |
| Климатическое исполнение по ГОСТ 15150 | У, категория размещения 1 (-40°С + 40°С) |
Комплект поставки
| Мотопомпа пожарная | МП — 10/70Д Дизельная |
| Паспорт, техническое описание, руководство по эксплуатации | 1 шт. |
| Гарантийный талон | 1 шт. |
| Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.98622/20 от 23.10.2020 г., выдана Евразийским экономическим союзом | 1 шт. |
| Колесо в сборе | 2 шт. |
| Фонарь поисковый | 1 шт. |
| Комплект ЗИП | 1 шт. |
СОПРОВОДИТЕЛЬНЫЕ ДОКУМЕНТЫ:
(Русский) Декларация КИ-МП
(Русский) Паспорт МП 20-100
MP-20 — Мембранный насос — Greylor
MP-20 — Мембранный насос — Greylor
360 Photo ViewerMP-20
Вариант насоса
MP-20 С МАНОМЕТРОМ НА 300 PSI — MP-20 С МАНОМЕТРОМ НА 300 PSI — 1296,79 долл. США MP-20 OC С МАНОМЕТРОМ НА 300 PSI — MP-20 OC С МАНОМЕТРОМ 300 PSI С МОТОРОМ 1 л.с. MP-20 С МАНОМЕТРОМ 300 PSI OC2 с двигателем 1 1/2 HP — 2492,89 долл. США MP-20 С МАНОМЕТРОМ 600 PSI — MP-20 С МАНОМЕТРОМ 600 PSI — 1296,79 долл.
США MP-20 OC С МАНОМЕТРОМ 600 PSI — MP-20 OC С 600 ДАТЧИК PSI С ДВИГАТЕЛЕМ НА 1 Л.С. — 2276,43 долл. США MP-20 OC2 С ДАТЧИКОМ 600 ФУНТОВ НА ДЮЙМ С ДВИГАТЕЛЕМ 1 1/2 Л.С. — MP-20 OC2 С ДАТЧИКОМ 600 ФУНТ.2.89
Оформить заказ
Остались вопросы? Позвоните нам по телефону
(239) 574-2011 или свяжитесь с нами.
Ищете запчасти для MP-20?
Часть
0003/021 — Аккумулятор давления, верхняя часть — $ 83,0
/010 — приводной вал — $ 311.160009/311 — Spring Mount — $ 10,170010/008 — Стальное кольцо стержня — $ 25,950015/013 — Регулятор давления — $ 3,260019/023 — Уплотнение — $ 23,4905/021 $ 3,260019/023 — $ 23,4905/021119/023 — уплотнение. — Блок шатуна — 102,1
840424/367 Replaced with 0424/432 — Regulator Valve Body — $0.000424/370 — Control Assembly Body — $42.000424/432 — Regulator Valve Body — $40.770437/026 — Roller Bearing — $41.200437/027 — Roller Bearing — $69.020438/037 — Bearing — $139.2/060-Spring Staining Clip-$ 12,041204/676-Узел управления сбросом-197,951205/021-Держатель напряженной пружины-$ 9,791209/013-° Кольцо-0,861209/029-1, «Кольцо» — 2,091209/033 долл. США — Уплотнительное кольцо воздушного клапана — 0,961210/002 долл. США — Уплотнительное кольцо — 0,861210/002 долл.
США — Уплотнительное кольцо — 0,861210/021 долл. США — Уплотнительное кольцо — 0,861210/036 долл. США — 6 Уплотнительное кольцо — 1 0,00 долл. США. «Кольцо» — 0,801 210/057 доллара – Уплотнительное кольцо — 0,701 210/069 доллара— Уплотнительное кольцо — $5,351210/072 — Уплотнительное кольцо из витона — $5,191210/079 — Уплотнительное кольцо из витона — $1,021210/191 — Уплотнительное кольцо — $0,961210/461 — Уплотнительное кольцо — $1,021214/15014 — 18 Left Tap Complete 0 — 18 Left Tap Complete 0 021210/191 — Правый отвод в сборе — $84,001216/006 — Седло штока регулятора давления — $4,281220/021 — Узел всасывающего и нагнетательного клапана — $29,161223/097 — Рег. Ручка без отверстия — $ 7,921223/098 — Регулируемая гайка — $ 10,171600/076 — Рычаг регулировки — $ 10,061602/021 — Ключ — 3,161800/020 — Диафрагма насоса — $ 14,121800/033 — Уровень для накопления давления — $ 18,401800/031 — 3 -й. $ 6,211802/034-Напряженная пружина-$ 1,711802/048-пружина-$ 8,081802/151-пружинный стопорный клип-$ 20,061816/034a-датчик давления (PSI 0-600)-$ 23,541816/034B-датчик давления (PSI 0-300)-$ 23,541816/034B-датчик давления (PSI 0-300)-$ 23,54181/034B-датчик давления (PSI 0-300)-$ 23,54181/034B- — Манометр (0–600 фунтов на кв.
дюйм) — 23,541816 долл. США/034d — Манометр (0–300 фунтов на квадратный дюйм) — 23,542409 долл. США/023 — Поршень — $ 61,262424/007 — 10 «шкив с двойной канализацией — $ 158,952426/024 — Руководство по клапанам — $ 6,692426/027 — Руководство по клапану — $ 17,552800/019 — хвост присадного шланга — $ 9,422800/020 — hose Hail Hail Valve Hail Valve — $ 2.00/$. Хвост шланга — $ 4,492801/080 — Хвост байпаса 3/4 Колек — $ 10,002802/018 — Хвост для шланга — $ 7,222811/004 — головка шайбы — $ 0,482812/074 — Вайс — $ 4,712813/023 — Bearing Sleeve — $ 23.01281311/0413/023/023 — Bearing Sleeve — $ 23.01281. Гильза – 10,702826/004 долларов США – Рычаг управления выпуском – 66,882826 долларов США/029 долларов США.- правой кран — $ 65,542826/030 — левый кран — $ 66,883005/027 — штифт регулятора давления — $ 1,183009/029 — Регулировочное сиденье клапана — 11,243009 долл. 6,963011 долл. США/006 — штифт поршневого стержня — $ 12,953020/020 — Circlip — $ 0,433202/081 — Check Cap Calve — $ 15,253202/255 — Ручка управления натяжением — $ 2,943218/069 — камера клапана — $ 104,33600/009 — давление — $ 21.
4538 — $ 104,33600/009 — $ 21.4538 — $ 104,33600/009 — $ 21,48888888.00/$. Клапан и корпус гайки плунжера — 19,263600/106 долл. США — Клапан давления — 20,443604/007 долл. США — Обратный клапан — 2,513605/027 долл. США — Специальный винт мембраны — 13,323609 долл. США/009 — Болт, опорный корпус подшипника — 2,943609/095 долл. США — Винт аккумулятора давления — 3,373609 долл. США/097 — Винт клапанной камеры — 1,443609/204 долл. США — Винт ручки натяжения — 1,123610 долл. США/003 — Винт воздушного клапана — 15,253609 долл. США — Установочная кромка U-7 — 01 1,555004/003 — Комплект для удаленного монтажа на 5/8 дюйма – 67,685004/005 доллара — Комплект для удаленного монтажа на 3/4 дюйма – 67,685004/005 доллара — Комплект для удаленного монтажа — 68,215026/080 доллара — Комплект для восстановления – 181,10 доллара США База Mp – Канал для Mp-20 OC — 133,48 доллара США – Ремень двигателя 4L450 – 9,84 доллара – Кронштейн Mp — Угловой кронштейн — 161,99 доллара США – Шнур питания с заземлением – 120 В — 10,43 доллара США – Защита ремня – 155,69 доллара США
Технические характеристики
Насос MP-20 предназначен для промышленного применения в жестких условиях и соответствует или превосходит характеристики любого мембранного или поршневого насоса, представленного на рынке. | |
|---|---|
| Требования к входу | Самовсасывающая |
| Типы жидкости | Подвижная или вязкая; Абразивный или неабразивный |
| Возможность работы всухую | да |
| Погружной? | № |
| Maximum Pressure | 600 PSIG |
| Maximum Flow Rate | 6 gallons per min |
| Fluid Temperatures Supported | Maximum of 160 degrees F |
| Mounting Requirements | Horizontal orientation |
| Источник питания | Дополнительный двигатель переменного тока 115 В или 230 В |
| Переменный расход? | № |
| Размеры (в дюймах) | MP-20: 11″ Ш x 11″ Г x 14″ В; MP-20 OC: 30″ Ш x 12″ Г x 17″ В |
| Вес | MP-20 : 23 фунта; MP-20 OC: 98 фунтов. |
| Диаметр впускного/выпускного фитинга | Впуск: 3 ⁄ 4 «внутр. диам.»; выпуск: 3 ⁄ 8 «внутр. диам.» Байпас: 1 ⁄ 2 » ID |
| Другие характеристики |
MP-20 OC доступен в открытых, TEFC и взрывозащищенных корпусах двигателя. Greylor предлагает все детали для MP-20/MP-20 OC и обеспечивает быстрое и надежное техническое обслуживание и ремонт. |
Данные о производительности насоса
28 фунтов на кв. дюйм изб. | 142 фунтов на кв. дюйм изб. | 284 фунтов на кв. дюйм изб. | 426 фунтов на кв. дюйм изб. | |||||
|---|---|---|---|---|---|---|---|---|
| об/мин | гал/мин | л.с. | гал/мин | л.с. | гал/мин | л.с. | гал/мин | л.с. |
| 350 | 4,7 | 0,10 | 3,7 | 0,4 | 3,6 | 0,75 | 3,5 | 1,1 |
| 450 | 5,7 | 0,12 | 4,7 | 0,5 | 4,6 | 1,0 | 4,5 | 1,4 |
| 550 | 6,4 | 0,14 | 5,5 | 0,6 | 5,4 | 1,2 | 5,3 | 1,7 |
MP20 на канале
Примеры использования Включая
- Сельскохозяйственные опрыскиватели
- Диспенсеры для напитков
- Противопожарная защита
- Вентиляторы изоляции
- Применение кровельного материала
Список деталей
- Детали MP-20 в разобранном виде
Как люди используют насосы Greylor?
Покрытие для очков
сельское хозяйство
Еда и напитки
Управление медицинскими жидкостями
Принтеры и копировальные аппараты
Смесительная насосная система ToughTek MP20, 230 В, 30 А, 1 фаза
ToughTek MP20
Артикул: 25M060
ToughTek MP20
Номер детали: 25M060
Благодаря способности смешивать и перекачивать, эта компактная машина «все в одном» является идеальным решением для подрядчиков, желающих отказаться от ручного нанесения самонивелирующейся подложки.
MP20 может доставлять до 100 мешков в час, что позволяет подрядчикам выполнять работу быстрее.
Найти дистрибьютора
Вопросы об этом продукте?
Если вы не нашли нужную информацию, обратитесь к одному из наших экспертов.
Спросите эксперта
Характеристики
Брошюра о продукте
Благодаря способности смешивать и перекачивать, эта компактная машина «все в одном» является идеальным решением для подрядчиков, желающих отказаться от ручного нанесения самонивелирующейся подложки. MP20 может доставлять до 100 мешков в час, что позволяет подрядчикам выполнять работу быстрее.
Идеально подходит для самовыравнивающихся стяжек, безусадочных растворов и готовых смесей
- Компактный, маневренный
- Простота в эксплуатации благодаря регулировке скорости
- Давление нагнетания 425 фунтов на кв.
дюйм (29 бар) - Расстояние вертикальной перекачки: 60 футов (18 м)
- Расстояние горизонтальной перекачки: 200 футов (61 м)
- Прочный бункер с разделителем мешков – вмещает шесть мешков по 50 фунтов (23 кг)
- Питание MP20: 230 В, 30 А, 1 фаза
- Производительность MP20: до 25 л/мин (50 куб. футов/ч)
дюйм (29 бар)Брошюра о продукте
Спецификации и документы
Преобразовать в метрику
| Совместимый материал | Самовыравнивающаяся подложка |
|---|---|
| Размер входного отверстия для жидкости (дюймы) | 3,0 |
| Размер выпускного отверстия для жидкости (дюймы) | 1,5 |
| Выходная резьба для жидкости Пол | Мужчина |
| Тип резьбы для выхода жидкости | NPT |
| Выход материала (мешков/час) | 200 |
| Максимальный расход (гал/мин) | 7,3 |
| Максимальное рабочее давление (МПа) | 2,1 |
| Максимальное рабочее давление (psi) | 300 |
| Модель | ToughTek |
| Тип двигателя | Электрический |
| Общая высота (футы) | 4,42 |
| Общая высота (дюймы) | 53 |
| Общая длина (футы) | 5,33 |
| Общая длина (дюймы) | 64 |
| Общая ширина (футы) | 2,69 |
| Общая ширина (дюймы) | 32,25 |
Номинальная мощность (л. с.) | 5,4 |
| Номинальная мощность (Вт) | 4027 |
| Номинальная мощность (кВт) | 4,03 |
| Серия | МП20 |
| Тип | Электрический винтовой бочковой насос |
| Вес (фунт) | 430 |
| Смачиваемые детали | Инструментальная сталь, окрашенная сталь, сталь с покрытием, PORON |
| Совместимый материал | Самовыравнивающаяся подложка |
| Размер входного отверстия для жидкости (см) | 7,6 |
| Размер входного отверстия для жидкости (дюймы) | 3,0 |
| Размер входного отверстия для жидкости (мм) | 76. 2000 |
| Размер выпускного отверстия для жидкости (см) | 3,81 |
| Размер выпускного отверстия для жидкости (дюймы) | 1,5 |
| Размер выпускного отверстия для жидкости (мм) | 38,1 |
| Выходная резьба для жидкости Пол | Мужчина |
| Тип резьбы для выхода жидкости | NPT |
| Выход материала (мешков/час) | 200 |
| Максимальное рабочее давление (МПа) | 2,1 |
| Максимальное рабочее давление (бар) | 20,7 |
| Максимальное рабочее давление (кПа) | 2070 |
| Максимальное рабочее давление (psi) | 300 |
| Модель | ToughTek |
| Тип двигателя | Электрический |
| Общая высота (см) | 134. 62 |
| Общая высота (м) | 1,35 |
| Общая высота (мм) | 1346,2 |
| Общая длина (см) | 163 |
| Общая длина (м) | 1,63 |
| Общая длина (мм) | 1626 |
| Общая ширина (см) | 81,92 |
| Общая ширина (м) | 0,82 |
| Общая ширина (мм) | 819.
|
