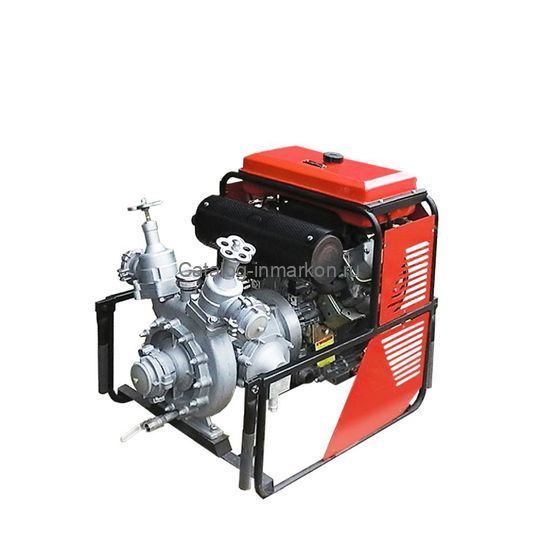

Переносная мотопомпа пожарная «Гейзер» МП-10/70Д Дизельная с двигателем Winsun R2V870 обладает мощным напором, высокой производительностью при небольших размерах.

Мотопомпа предназначена для подачи воды или водных растворов пенообразователей температурой до +30 °С с водородным показателем pH от 7 до 10,5 и плотностью до 1100 кг/м3, массовой концентрацией твердых частиц до 0,5 % при их максимальном размере 3 мм.

Идеальна для Добровольной пожарной охраны, садовых товариществ, дачных кооперативов, производственных, жилых зон и отдельно стоящих объектов сельской местности.

Мотопомпа пожарная соответствует требованиям ГОСТ Р 53332-2009 и сертифицирована ФГБОУ ВО «Академия ГПС Министерства РФ по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий».

Технические характеристики

Номинальная подача насоса	10 л/с
Номинальная напор	Не менее 70 м
Подача при максимальной геометрической высоте всасывания	Не менее 5 л/с
Максимальная геометрическая высота всасывания	5 м
Номинальная геометрическая высота всасывания	1,5 м
Тип насоса — НП-10/70	Центробежный, одноступенчатый, консольный
Тип системы водозаполнения	Вакуумная
Тип вакуумного насоса	Диафрагменный
Количество и условный диаметр всасывающих и напорных патрубков	Всасывающий — 1 шт. х 80 мм Напорные — 2 шт. х 70 мм
Время всасывания (заполнения) с максимальной геометрической высоты всасывания	Не более 40 с
Максимальное рабочее давление на входе в насос	0,6 МПа
Максимальное рабочее давление на выходе из насоса	1 МПа
Тип приводного двигателя	Четырехтактный дизельный с непосредственным впрыском
Модель двигателя	Winsun R2V870
Тип системы запуска двигателя	Электростартер
Тип системы охлаждения	Воздушная принудительная
Номинальная мощность при частоте вращения коленчатого вала 3600 об/мин	14 кВт/19 л с
Емкость топливного бака	10-15 литров
Расход топлива при работе в номинальном режиме	4 л/ч, дизель
Габаритные размеры, длина х ширина х высота	850 х 610 х 750 мм
Масса (сухая)	118 кг
Климатическое исполнение по ГОСТ 15150	У, категория размещения 1 (-40°С + 40°С)

Комплект поставки

Мотопомпа пожарная	МП — 10/70Д Дизельная
Паспорт, техническое описание, руководство по эксплуатации	1 шт.
Гарантийный талон	1 шт.
Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.98622/20 от 23.10.2020 г., выдана Евразийским экономическим союзом	1 шт.
Колесо в сборе	2 шт.
Фонарь поисковый	1 шт.
Комплект ЗИП	1 шт.

Информация о продуктовой линейке производимого оборудования, размещённая на сайте, носит рекламный характер. Перед заказом необходимого оборудования просьба уточнять технические характеристики и комплектации у производителя.

СОПРОВОДИТЕЛЬНЫЕ ДОКУМЕНТЫ:

(Русский) Декларация КИ-МП

(Русский) Паспорт МП 20-100 ЕВРО-2

Пожарные мотопомпы МП: характеристики, назначение, типы

Несмотря на разнообразие средств тушения пожаров, довольно большой выбор огнетушащих веществ, используемых для локализации, ликвидации очагов возгораний, чаще всего борьба с открытым огнем осуществляется с использованием воды, растворов пенообразователя на ее основе, подаваемых под давлением.

Одним из эффективных средств пожаротушения, подающих воду или пену, служит пожарная мотопомпа, являющаяся насосным агрегатом с приводом от бензинового или дизельного двигателя, снабженным комплектом пожарно-технического оборудования.

Пожарная мотопомпа

Назначение и приемущества

Если в городах забор воды пожарной автотехникой, оборудованной насосами, производится из сети наружного водоснабжения, то вдали от населенных пунктов – из пожарных водоемов, резервуаров, с пирсов, построенных на реках, озерах, прудах или технологических водоемах.

При отсутствии на большинстве, удаленных от областных, краевых, районных центров, крупных промышленных объектов, территорий нашей страны специальных автотранспортных средств, стоящих на вооружении федеральных, муниципальных, корпоративных пожарных подразделений; единственным доступным средством пожаротушения, используемым добровольными, частными формированиями, созданными для борьбы с огнем, является пожарная мотопомпа – переносная, возимая вручную или на базе автомобильного прицепа.

Для собственников недвижимости, руководителей предприятий (организаций), членов садово-дачных, огородных товариществ, создавших добровольную пожарную дружину, приобретение, содержание пожарных мотопомп обходится значительно дешевле, чем покупка специальной автотехники.

Огромным преимуществом переносных мотопомп служит полная автономность, высокая мобильность, позволяющая установить их на любой твердой площадке вблизи природного или искусственно созданного запаса воды, недоступного для подъезда пожарной автотехники – автоцистерн, насосно-рукавных автомашин.

Основным назначением для использования пожарных мотопомп является:

• Забор воды из пожарных водоемов, резервуаров, со специально оборудованных пирсов, с последующей подачей под давлением на тушение очагов пожара воды или пены, полученной с использованием раствора пенообразователя.
• Подача воды от гидрантов наружной сети противопожарного водоснабжения.
• Для перекачки воды, заполнения емкостей, приспособленной для пожаротушения сельскохозяйственной техники, транспортируемых автоцистерн, пожарных вертолетов.
• Для укомплектования пожарных поездов, судов.

К преимуществам использования относят:

• Автономность устройств.
• Мобильность, что позволяет быстро доставить их к пожарному водоему, установить, без дополнительных приготовлений приступить к забору, подаче воды.
• Конструктивную надежность.
• Простоту эксплуатации, технического сервиса, ремонта, что на практике важно для эксплуатации в районах, далеких от крупных городов.
• На практике пожарные мотопомпы, кроме работ, связанных с пожаротушением, активно, эффективно используют для следующих видов работ:
• Для забора, перекачки воды на полив частных земельных участков, полей сельхозпредприятий, для наполнения различных резервуаров, емкостей.
• Для осушения затопленных подвалов строительных объектов, технических этажей, приямков, колодцев при устранении аварий; строительных котлованов.

Кроме того, пожарные мотопомпы активно, эффективно используются по следующим вариантам хозяйственного назначения, что подтверждает факт более широкого назначения таких технических устройств, нежели только противопожарное применение:

• Забор, перекачка и подача чистой воды для полива садовых, дачных участков земли, сельскохозяйственных угодий, заполнение емкостей.
• Откачка загрязненной воды из затопленных подвальных этажей зданий, колодцев различного назначения в ходе устранения аварийных ситуаций в работе коммунальных служб; осушение котлованов, траншей, трюмов речных, морских судов.
• Для откачки воды при проведении поисковых работ, археологических раскопок.
• Аварийное осушение, сброс воды из бассейнов, резервуаров, водоемов.
• При проведении ирригационных работ.

Виды, типы и описание

Виды мотопомп

Все такие мобильные устройства для тушения пожаров можно разделить на виды по способу размещения, перемещения/транспортировки, типу двигателя привода насоса; чистоте воды, с которой они могут работать:

• Бензиновые – с приводом от карбюраторного/инжекторного двигателя, использующего в качестве топлива различные марки бензина.
• Дизельные – с приводом от дизельного двигательного агрегата, имеющими более высокий моторесурс, но работающими громче бензиновых моделей устройств.

На российском рынке известны пожарные мотопомпы Tohatsu с бензиновыми двигателями, дизельные устройства высокого давления «Вепрь» отечественного производства, мотопомпы Koshin с двигательными агрегатами, работающими на бензине, изготовленными компанией Хонда.

• Переносные, передвижные. Первые смонтированы на несущей раме, которая обеспечивает возможность: переноски вдвоем вручную, для транспортировки автотранспортом в кузове, багажнике, автомобильном прицепе; погрузки/выгрузке, установки на твердую поверхность – плотный грунт в противопожарном разрыве возле водоема, асфальтированную, бетонированную поверхность дороги, пожарного проезда.

Вторые установлены на раме одноосной тележки с колесами, что позволяет передвигать ее по ровной твердой поверхности одному человеку, но не исключает возможность переноски ее двоим и более членам ДПД, работникам из состава дежурного персонала предприятий, организаций.

Рукоятки на раме переносных, передвижных устройств обязательно защищаются теплоизоляционным материалом.

• Прицепные. Такой вид пожарных мотопомп устанавливается на раме автомобильных прицепов, сообразно их грузоподъемности, норм/правил оборудования, транспортировки грузов. Именно прицепные мотопомпы часто дополнительно оборудуются устройствами для дозированной подачи раствора пенообразователя, что позволяет использовать стволы, генераторы для тушения очага пожара пеной. Рекомендуется при необходимости использовать все имеющиеся в наличии прицепные и переносные модели устройств, т.к. это дает больше возможностей для обеспечения доступа к очагу пожара.
• Высоконапорные (высокого давления). Согласно ГОСТ 53332-2009 мотопомпы, используемые для тушения пожаров, в зависимости от конструкции, основных технических параметров подразделяются устройства нормального давления – до 2 МПа, и высокого давления – выше 2 МПа.

Если для тушения, согласно нормативных требований, включение твердых частиц в воде не должно быть больше 0,5 %, а их размер быть до 3 мм, то пожарная мотопомпа для грязной воды, приобретаемая для использования коммунальными, инженерными службами предприятий, строительными подрядными организациями для откачки, осушения подвальных этажей, колодцев, котлованов траншей, позволяет за счет выбора мембранного типа насоса устройства вести забор, перекачку воды с крупными включениями – до 25 мм и более у некоторых моделей изделий.

Устройство

В конструкцию пожарной мотопомпы в зависимости от вида, типа входят:

• Жесткая рама для ручной переноски, шасси автоприцепа.
• Двигатель, потребляющий разные марки жидких нефтепродуктов.
• Центробежный, диафрагменный, мембранный насос, осуществляющий забор, подачу воды, водного раствора пожарного пенообразователя.
• Бак для жидких нефтепродуктов.
• Резервуар для хранения пожарного пенообразователя с системой дозирования его подачи.
• Комплект ПТВ.
• Основные характеристики
• Такие мобильные устройства пожаротушения характеризуются:
• Производительностью.
• Высотой столба подаваемой воды.
• Размерами, массой устройства в сборе с комплектом ПТВ.
• Мощностью двигательного агрегата.
• Видом потребляемого жидкого нефтепродукта.

Пожарная мотопомпа должна обеспечивать бесперебойную эксплуатацию на пожаре в течение 2 часов при температуре от +40 C° до −45 C°. С помощью этих мобильных устройств пожаротушения, простых по техническому составу, неприхотливых в условиях длительной эксплуатации, в том числе в жестких погодных условиях, ликвидировано огромное количество очагов возгораний, пожаров.

В удаленных регионах, районах, на обособленных объектах – от промышленных, складских, сельскохозяйственных предприятий до туристических баз, спортивных лагерей пожарные мотопомпы служат доступными, надежными средствами пожаротушения, которые легко задействовать, установив вблизи ближайшего водоисточника.

Основные характеристики

Они изложены в ГОСТ 53332-2009, так же, как и требования ко всем элементам оборудования, входящего в их состав.

К таким характеристикам относят:

• Производительность пожарной мотопомпы.
• Высоту подачи воды.
• Габариты, общую массу изделия.
• Мощность двигателя.
• Вид используемого топлива.

Кроме того, современные модели пожарных мотопомп, реализуемых на рынке пожарно-технической продукции, обязаны обеспечивать: устойчивую работу в температурном диапазоне эксплуатации – от +40 до –45℃ на протяжении не меньше 2 часов, для чего должны иметь необходимый запас топлива в баке.

Наиболее востребованы модели устройств следующих марок. Приведем их основные технические характеристики:

МП 20-100 Гейзер

Наименование показателей, единицы измерения	Значение показателей
Общие данные
Тип мотопомпы	пожарная, переносная
Подача в номинальном режиме, л/с, не менее	20
Напор в номинальном режиме, м	100±2
Наибольшая геометрическая высота всасывания, м	7,5
Время всасывания при наибольшей геометрической высоте, с, не более	40
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее	10
Предельное давление насоса, кгс/см2, не более	19,0
Диаметр и количество присоединительных патрубков, мм:
– напорного;	2х70
– всасывающего.	1х100
Габаритные размеры, мм (не более):
– длина;	1300
– ширина;	780
– высота.	930
Масса (сухая), кг	215
Насос
Тип насоса	НП- 20/100, центробежный, двухступенчатый, консольный
Вакуумная система	автоматическая
Тип вакуумного насоса	диафрагменный
Двигатель
Тип	четырехтактный бензиновый, карбюраторный (инжекторный)
Модель	ВАЗ 2108 (ВАЗ 21114)
Количество цилиндров и расположение цилиндров	4 в ряд
Диаметр цилиндра и ход поршня	82х71
Рабочий объем, см3	1500
Степень сжатия	9,9
Номинальная мощность при частоте вращения коленчатого вала 5600 об/мин, кВт (л. с)	55 (75)
Запуск двигателя	от электростартера
Система охлаждения	водяная (тосол), принудительная
Топливо	бензин АИ-92 (АИ-95 для ВАЗ 21114)
Расход топлива при работе мотопомпы в номинальном режиме, л/ч	8,6 (6,8 – ВАЗ 21114)

Примечание. Скачать паспорт, техническое описание и инструкцию по эксплуатации на пожарную мотопомпу МП-20/100 «Гейзер».

МП 10-60 Водолей

Наименование показателя, единицы измерения	Значение показателей
Общие данные
Номинальная подача насоса, Qном, л×с-1 (л×мин-1; м3×ч-1)	10 (600; 36,0)
Номинальный напор насоса, Нном, м	60
Номинальная частота вращения, пном, об/мин	2500
Номинальная геометрическая высота всасывания, hном, м	1,5
Максимальная геометрическая высота всасывания, hmax, м	5,0
Подача при максимальной геометрической высоте всасывания и номинальном напоре, Q, л×с-1 (л×мин-1), не менее	5 (300)
Напор при максимальной геометрической высоте всасывания, Н, м	45
Максимальное рабочее давление на входе в насос, p1max, МПа	0,6
Максимальное рабочее давление на выходе из насоса, P2max, МПа, не менее	1,0
Время всасывания (заполнения) с максимальной геометрической высоты всасывания, tвс, с, не более	40
Диаметр и количество присоединительных патрубков:
– напорного (мм/шт. )	65/2
– всасывающего (мм/шт.)	80/1
Габаритные размеры мотопомпы, (мм), не более
– длина	820
– ширина	620
– высота	750
Масса мотопомпы, сухая, кг, не более	98
Насос
Тип насосного узла МП 10/60.01.00.00	центробежный, одноступенчатый, консольный
Вакуумная система	автоматическая
Тип вакуумного насоса	поршневой
Степень разряжения в полости насосного узла, кгс/см2, не менее	– 0,75
Двигатель
Модель	Honda GX630	Lifan 2V78F-2	Lifan 2V78F-2A
Тип	четырехтактный, бензиновый, карбюраторный
Рабочий объем, см3	688	640
Номинальная мощность при частоте вращения коленчатого вала 3600 об/мин, Nном, кВт (л/с)	15,5 (20,8)	17,5 (24,0)
Максимальный крутящий момент при частоте вращения коленчатого вала n=2500 об/мин, Н×м,	48,3	43,5
Тип системы запуска двигателя	электростартер		электростартер / ручной запуск
Расход топлива в номинальном режиме работы, gm, л/ч, не более	4,2	4,8
Тип системы охлаждения	воздушная
Применяемое топливо – бензин автомобильный по ДСТУ 4063-2001 с октановым числом по исследовательскому методу, не менее	91
Объем топливного бака, л.	10
Продолжительность запуска двигателя, мин, не более	2

Примечания:

• скачать технический паспорт на изделие «Пожарная мотопомпа МП-10/60»;
• скачать руководство по эксплуатации пожарной мотопомпы МП-10/60.

МП-800

Наименование показателей, единицы измерений	Значения показателей
Общие данные
Тип мотопомпы	Пожарная переносная ГОСТ 8554-69
Индекс мотопомпы	МП-800Б-01
Подача при номинальной частоте вращения (номинальном числе оборотов вала), л/с (л/мин), не менее	13,3 (800)
Напор, м, не менее	60
Наибольшая геометрическая высота всасывания при температуре +20 °С и давлении 730-760 мм рт. ст., м	5
Максимальное время всасывания с геометрической высоты 5 м, с	35
Габаритные размеры, мм:
Длина	940
Ширина	520
Высота	725
Масса мотопомпы без ППО (максимальная), кг	85
Примечание. Подача и напор приведены при высоте всасывания 1,5 м. При наибольшей геометрической высоте всасывания подача должна быть не менее 50 % номинального значения.
Двигатель
Тип	Двухтактный, бензиновый, карбюраторный
Мощность номинальная, эксплуатационная, кВт (л.с.), не менее	14,7 (20)
Частота вращения, об/мин (с-1)	3250±100 (346±10,46)
Количество цилиндров	2
Диаметр цилиндра, мм	72
Ход поршня, мм	85
Рабочий объем цилиндра, см3	346
Степень сжатия	6,9
Максимальный удельный расход топлива при эксплуатационной мощности, г/л, с•ч	440
Фазы газораспределения, град:
продувка	120
впуск	134
выпуск	150
Система зажигания	От магнето М-135 левого вращения с муфтой опережения зажигания ТУ 37-003-212-77
Угол опережения зажигания (при оборотах больше 1050), град	30-34
Зазор между контактами прерывателя магнето, мм	0,25-0,35
Свеча зажигания	А10НТ ГОСТ 2043-74
Карбюратор	К-36П ОСТ 37. 001.207-78
Топливо	Бензин А-76 (ГОСТ 2084-77) в смеси с маслом М-8А (ГОСТ 10541-78) из расчета (по объему) 20 частей бензила, 1 часть масла
Вид смазки шатунного подшипника коленчатого вала	Топливная смесь
Охлаждение	Водяное, принудительное от насоса
Насос
Тип	Центробежный, одноступенчатый, консольный
Устройство всасывающее	Вакуум-аппарат газоструйный
Диаметр рукава всасывающего, мм	75
Диаметр рукава напорного, мм	66 и 51

Примечание. Скачать инструкцию (руководство) по эксплуатации пожарной мотопомпы МП-800.

МП-1600

Наименование показателей, единицы измерений	Значения показателей
Общие данные
Марка мотопомпы	МП-1600
Подача, л/мин	1600
Напор, м	80
Безотказная работа мотопомпы на номинальном режиме в диапазонах температур от –30 °С до +40 °С, час	не менее 6
Наибольшая геометрическая высота всасывания, м	7
Диаметр всасывающего патрубка, мм	125
Диаметр напорных патрубков, мм	70
Количество напорных патрубков, шт.	2
Габаритные размеры в походном положении, мм
Длина	2800
Ширина	1740
Высота	1430
Задний угол свеса, град.	32
Ширина колеи, мм	1440
Масса (без пожарного оборудования), кг	620
Масса (с пожарным оборудованием), кг	820
Двигатель
Модель	ЗМЗ-24-01
Тип	четырехтактный, бензиновый, карбюраторный, верхнеклапанный
Мощность максимальная при 4500 об/мин, кВт	62,5
Снимаемая мощность на привод насоса при 2750-2800 об/мин, кВт, не более	40,4
Применяемое топливо	бензин с октановым числом не менее 76
Насос
Тип	одноступенчатый, центробежный
Соединение с двигателем	прифланцован к картеру муфты сцепления
Место установки по отношению к двигателю	заднее
Пеносмеситель
Тип	водоструйный эжектор
Место установки	стационарно на насосе
Производительность по пене, л/мин	400-600
Вакуумная система
Тип	газоструйный
Наибольший создаваемый вакуум, мм. рт. ст.	550
Время создания вакуума 515 мм рт. ст. в объеме полости насоса и двух всасывающих рукавов Ø 125 (100 л), с	40
Шасси
Тип	одноосный прицеп специальной конструкции
Капот
Тип	металлический, с двумя боковыми и одной задней дверцами
Заправочные емкости
Система смазки двигателя, л.	6,5
Система охлаждения двигателя, л	14
Бензиновый бак, л	45
Воздушный фильтр, л	0,5

Примечание. Скачать техническое описание и инструкцию (руководство) по эксплуатации пожарной мотопомпы МП-1600.

Другие модели мотопомп

1. Портативные пожарные насосы (мотопомпа) «Tohatsu» VC82ASE, VC72AS, VC52AS. Руководство пользователя.
2. Пожарная мотопомпа «Tohatsu» V20D2, V20D2S. Инструкция по эксплуатации.
3. Мотопомпа пожарная МП-13/80 «Гейзер». Паспорт. Техническое описание. Инструкция по эксплуатации.
4. Мотопомпа «Водолей» МП 20/80. Руководство по эксплуатации.
5. Мотопомпа «Водолей» МП 16/80. Руководство по эксплуатации.
6. Мотопомпа «Вепрь» с дизельным двигателем. Модели: МП-120 Д, МП-500 Д, МП-800 Д. Инструкция по эксплуатации.
7. Мотопомпа «Водолей» МП 7/60 Д. Руководство по эксплуатации.
8. Мотопомпа для тушения лесоторфяных пожаров «Ниагара». Паспорт.
9. Мотопомпа Champion GTP80H для сильнозагрязненной воды. Руководство по эксплуатации.
10. Мотопомпы Champion GP40, GP50, GP80, GP100 для чистой воды. Руководство по эксплуатации.

Насосы для мотопомп

Согласно ГОСТ 17398-72 насосом называется машина для создания потока жидкости. Пожарные насосы в составе мотопомп бывают двух типов:

• Центробежные, в которых жидкость перемещается колесом с лопастями от центра к стенкам рабочей камеры, что создает необходимое давление. Это основный вид насосов, используемых для установки на пожарную автотехнику, предназначенную для забора, хранения, перекачки, подачи воды для тушения, обеспечивающий высокую производительность пожарной мотопомпы.
• Диафрагменные или мембранные. Это возвратно-поступательные устройства с рабочими элементами в виде упругих мембран, изгибающихся под действием механического привода. Мотопомпы с таким видом насосов способны вести забор, подавать, откачивать как чистую, так и сильнозагрязненную воду, без значительной потери производительности, что повышает их ценность для заказчиков.

Рукава для мотопомп

В зависимости от компании изготовителя, модели изделия они комплектуются не только напорно-всасывающими, напорными рукавами, стволами, но и всасывающими фильтрами, сетками, генераторами пены и другими комплектующими, необходимыми для решения задач.

Пожарные рукава, входящие в комплектацию пожарных мотопомп, в обязательном порядке оборудуются соединительными головками.

Для переносных, передвижных мотопомп с низкой производительностью, сравнительно невысоким напором воды в комплект пожарно-технического оборудования, как правило, включают рукава, рассчитанные на давление 1 МПа, предназначенные для подключения к пожарным кранам, согласно требованиям для пожарных шкафов; а прицепные модели устройств комплектуются рукавами для пожарной автотехники с давлением 1,6 МПа.

Работа с оборудованием

Пожарная мотопомпа, инструкция о порядке работы которой в обязательном порядке входит в комплект поставки каждого заводского изделия, довольно сложное техническое устройство. Поэтому следует неукоснительно следовать этому документу на всех этапах хранения, ввода в строй, эксплуатации, технического сервиса, что обеспечит ее надежную, безотказную работу на протяжении длительного периода.

Режим и продолжительность обкатки

Эксплуатация пожарной мотопомпы, как устройства, снабженного двигательным агрегатом на жидком топливе, начинается с его регламентной обкатки, режим и продолжительность которой изложены в сопроводительной технической документации на изделие.

Требования

Основные требования к мотопомпам изложены в ст. 110 «Технического регламента о ПБ»:

• Пожарные мотопомпы используются для подачи воды к месту возгорания, забирая ее из наружных водопроводных сетей, резервуаров или открытых источников – озер, прудов, рек, озер; обеспечивая требуемый расход, рабочее давление при подаче воды, пены, необходимые для ликвидации пожара.
• Переносные пожарные устройства по конструктивному исполнению, общей комплектной массе обязаны давать возможность для переноса вручную, установки на твердую поверхность вдвоем.
• Для прицепных устройств должен быть обеспечен жесткий стационарный крепеж на автоприцепах, конструкция которых обязана обеспечивать безопасность транспортировки, устойчивость при установке.

Требования к конструктивным элементам изделий, оборудованию, входящему в их комплектацию:

• НПБ 313-2002, ГОСТ 53332-2009 – о пожарных мотопомпах.
• НПБ 176-98 – о центробежных пожарных насосах.
• НПБ 152-2000, ГОСТ Р 51049-2008 – о напорных пожарных рукавах.
• НПБ 177-99* – о ручных пожарных стволах.

Подводя итоги, можно с уверенностью сказать, что такие мобильные, автономные устройства для тушения пожаров, особенно вдали от крупных населенных центров, в сельской местности, таежной глуши, еще десятки лет будут надежно служить людям.

MP-20 — Мембранный насос — Greylor

MP-20 — Мембранный насос — Greylor

360 Photo ViewerMP-20

Вариант насоса
MP-20 С МАНОМЕТРОМ НА 300 PSI — MP-20 С МАНОМЕТРОМ НА 300 PSI — 1296,79 долл. США MP-20 OC С МАНОМЕТРОМ НА 300 PSI — MP-20 OC С МАНОМЕТРОМ 300 PSI С ДВИГАТЕЛЕМ 1 л.с. MP-20 С МАНОМЕТРОМ 300 PSI OC2 с двигателем 1 1/2 HP — 2492,89 долл. США MP-20 С МАНОМЕТРОМ 600 PSI — MP-20 С МАНОМЕТРОМ 600 PSI — 1296,79 долл. США MP-20 OC С МАНОМЕТРОМ 600 PSI — MP-20 OC С 600 ДАТЧИК PSI С ДВИГАТЕЛЕМ НА 1 Л.С. — 2276,43 долл. США2.89

Оформить заказ

Остались вопросы? Позвоните нам по телефону
(239) 574-2011 или свяжитесь с нами.

Ищете запчасти для MP-20?

Часть
0003/021 — Аккумулятор давления, верхняя часть — 83,0
/010 долл. США — Приводной вал — 311,160009/311 долл. США — Крепление пружины — 10,170010 долл. США/008 — Стальное кольцо штока — 25,950015 долл. США/013 — Шток регулятора давления — — $3,260019/023 — Уплотнительное кольцо — $23,4

/021 — Блок шатуна — 102,1

/030 долл. США — Гильза цилиндра — 116,580401/018 долл. США — Фильтр грубой очистки — 80,200403/083 долл. США — Картер картера — 489 долл. США.000405/022 — — Опорный корпус подшипника — 81,050418/083 долл. США — U-образный зажим — 25,680421 долл. США/013 — Указатель уровня масла — 9,420424/046 долл. США — Соединитель предохранительного клапана — 27,020424/169 долл. США — Соединитель предохранительного клапана — долл. США 54.840424/367 Заменено на 0424/432 — Корпус клапана регулятора — 0,000424/370 долл. США — Корпус узла управления — 42,000424/432 долл. США — Корпус клапана регулятора — 40,770437/026 долл. США — Роликовый подшипник — 41,200437/027 долл. США — Роликовый подшипник — 69,020438 долл. США/037 — B ухо – 139,900 460 / 011 – Поддержка диафрагмы – 16,370602/008 долларов США — Плита мембраны насоса — 8,830604/002 долл. США — Гайка, головка мембраны аккумулятора — 0,9 долл. США10800/006 — Эксцентриковый приводной вал — 176,921200/008 долл. США — Барашковая гайка — 5,891200/027 долл. США — Барашковая гайка Предохранительный клапан — 4,011200/038 долл. США — Барашковая гайка — 7,761200/059 долл. США — Барашковая гайка — долл. США 4.081201/071 — Прокладка указателя уровня масла — 3,211202/051 $ — U-образный зажим корпуса — 9,

2/060 долл. США — Зажим для удержания пружины — 12,041204/676 долл. США — Узел управления выпуском — 197,951205/021 долл. США — Держатель пружины натяжения — 9,791209/013 долл. США — Кольцо ° — 0,861209/029 долл. США — Фитинг манометра — $1,071209/030 — O ‘Кольцо – 2,091209/033 доллара — Уплотнительное кольцо воздушного клапана – 0,961210/002 доллара — Уплотнительное кольцо — 0,861210/002 доллара — Уплотнительное кольцо — 0,861210/021 доллара — Уплотнительное кольцо — 0,861210/036 доллара — Уплотнительное кольцо — 0,701 210/046 доллара — О «Кольцо» — 0,801 210/057 доллара – Уплотнительное кольцо — 0,701 210/069 доллара— Уплотнительное кольцо — $5,351210/072 — Витоновое уплотнительное кольцо — $5,191210/079 — Витоновое уплотнительное кольцо — $1,021210/191 — Уплотнительное кольцо — $0,961210/461 — Уплотнительное кольцо — $1,021214/014 — Le ft Tap Complete — 84,001214 / 015 долл.  США — Правый отвод в сборе — $84,001216/006 — Седло штока регулятора давления — $4,281220/021 — Узел всасывающего и нагнетательного клапана — $29,161223/097 — Рег. Ручка без отверстия — 7,921223/098 долл. США — Регулируемая гайка — 10,171600/076 долл. США — Регулировочный рычаг — 10,061602/021 долл. США — Ключ — 3,161800/020 долл. США — Мембрана насоса — 14,121800/033 долл. США — Мембрана аккумулятора давления — $18.401800/081 — Крышка указателя уровня масла — 6,211802/034 — Пружина натяжения — 1,711802/048 доллара — Пружина — 8,081802/151 доллара — Фиксатор пружины — 20,061816/034a — Манометр (0-600 фунтов на кв. дюйм) — 23,541816/034b — Манометр (0–300 фунтов/кв. дюйм) – 23,54 1816 долл. США/034c — Манометр (0–600 фунтов на кв. дюйм) — 23,541816 долл. США/034d — Манометр (0–300 фунтов на квадратный дюйм) — 23,542409 долл. США/023 — Поршень — 61,262424/007 долл. США — Шкив с двумя канавками 10 дюймов — 158,952426 долл. США/024 — Направляющая клапана — 6,692426 долл. США/027 — Направляющая клапана — 17,552800 долл. США/019 — Конец всасывающего шланга — 9,4228 долл. США 00/020 — Предохранительный клапан на конце шланга — 2,942800 долл. США/107 — Хвост байпасного шланга – 4,492801/080 доллара — Хвост байпасного шланга, колено 3/4 – 10,002802/018 доллара — Хвост напорного шланга — 7,222811/004 доллара — Шайба Головка мембраны — 0,482812/074 доллара — Шайба — 4,7128 доллара 13/023 — Втулка подшипника — $23,012813/047 — Подшипник Гильза – 10,702826/004 долларов США – Рычаг управления выпуском – 66,882826 долларов США/029 долларов США.— Правый отвод — 65,542826/030 долл. США — Левый отвод — 66,883005/027 долл. США — Штифт штока регулятора давления — 1,183009/029 долл. США — Седло регулировочного клапана — 11,243009/057 долл. США — Седло обратного клапана — 14,933009 долл. США 33 — Седло клапана — $6,963009/133 — Седло клапана — 6,963011/006 — Штифт поршневого штока — 12,953020/020 доллара — Стопорное кольцо — 0,433202/081 доллара — Колпачок обратного клапана — 15,253202/255 доллара — Заглушка ручки регулировки натяжения — 2,943218/069 доллара — Камера клапана — 1 доллар США 04. 333600/009 — Клапан давления — $21.453600/088 — Регулировка Клапан и корпус гайки плунжера — 19,263600/106 долл. США — Клапан давления — 20,443604/007 долл. США — Обратный клапан — 2,513605/027 долл. США — Специальный винт мембраны — 13,323609 долл. США/009 — Болт, опорный корпус подшипника — 2,943609/095 долл. США — Винт аккумулятора давления — 3,373609/097 долл. США — Винт клапанной камеры — 1,443609/204 долл. США — Винт ручки натяжения — 1,123610 долл. США/003 — Воздушный клапан — 15,2536 долл. США 22/017 — Установочный винт U-образного зажима — 1,555004/003 — Комплект для удаленного монтажа на 5/8 дюйма – 67,685004/005 доллара — Комплект для удаленного монтажа на 3/4 дюйма – 67,685004/005 доллара — Комплект для удаленного монтажа – 99,995026/080 доллара — Комплект для восстановления — 181,10 доллара США Mp-Base — Канал для Тпл- 20 OC — 133,48 доллара США – Ремень двигателя 4L450 – 9,84 доллара – Кронштейн Mp — Угловой кронштейн — 161,99 доллара США – Шнур питания с заземлением – 120 В — 10,43 доллара США – Защита ремня – 155,69 доллара США

Технические характеристики

Насос MP-20 предназначен для промышленного применения в жестких условиях и соответствует или превосходит характеристики любого мембранного или поршневого насоса, представленного на рынке.
Требования к входу	Самовсасывающая
Типы жидкости	Подвижная или вязкая; Абразивный или неабразивный
Возможность работы всухую	да
Погружной?	№
Максимальное давление	600 PSIG
Максимальный расход	6 галлонов в минуту
Поддерживаемые температуры жидкости 9 0020	Максимум 160 градусов по Фаренгейту
Требования к монтажу	Горизонтальная ориентация
Источник питания	Дополнительный двигатель переменного тока 115 В или 230 В
Переменный расход?	№
Размеры (в дюймах)	MP-20: 11″ Ш x 11″ Г x 14″ В; MP-20 OC: 30″ Ш x 12″ Г x 17″ В
Вес	MP-20 : 23 фунта; MP-20 OC: 98 фунтов.
Диаметр впускного/выпускного фитинга	Впуск: 3 ⁄ 4 «внутр. диаметр; выпуск: 3 ⁄ 8 » внутр. 2 двухпозиционных клапана; Байпас: 1 ⁄ 2 » ID
Другие особенности	Двойные диафрагмы могут выдерживать давление до 600 фунтов на кв. дюйм изб. Прочная конструкция обеспечивает надежность и долговечность. Самовсасывающий до высоты всасывания 15 футов в сухом состоянии. Доступен с манометром на 300 или 600 PSI Доступен в двух версиях. Только насос MP-20 Двигатель насоса MP-20 OC на канале, который включает насос MP-20 с двигателем переменного тока 115 В или 230 В MP-20 OC доступен в открытых, TEFC и взрывозащищенных корпусах двигателя. Greylor предлагает все детали для MP-20/MP-20 OC и обеспечивает быстрое и надежное техническое обслуживание и ремонт.

Данные о производительности насоса

	28 фунтов на кв. дюйм изб.		142 фунтов на кв. дюйм изб.		284 фунтов на кв. дюйм изб.		426 фунтов на кв. дюйм изб.
об/мин	гал/мин	л.с.	гал/мин	л.с.	гал/мин	л.с.	гал/мин	л.с.
350	4,7	0,10	3,7	0,4	3,6	0,75	3,5	1,1
450	5,7	0,12	4,7	0,5	4,6	1,0	4,5	1,4
550	6,4	0,14	5,5	0,6	5,4	1,2	5,3	1,7

MP20 на канале

Примеры использования Включая

• Сельскохозяйственные опрыскиватели
• Диспенсеры для напитков
• Противопожарная защита
• Вентиляторы изоляции
• Применение кровельного материала

Список деталей

• Детали MP-20 в разобранном виде

Как люди используют насосы Greylor?

Покрытие для очков

сельское хозяйство

Еда и напитки

Управление медицинскими жидкостями

Принтеры и копировальные аппараты

Мембранный насос Comet MP20 – склад опрыскивателей

Мембранный насос Comet MP20

Мембранный насос Comet MP20

Марка:

Вес:

15,0 фунтов

Артикул №

Перейти к информации о продукте

1
/
из
1

Складное содержимое

Обзор продукта

Мембранный насос Comet MP20 с двумя диафрагмами обеспечивает всю мощность насоса, необходимую для распыления. Эта серия насосов имеет прочную конструкцию из анодированного алюминия, что делает ее прочной и позволяет выполнять работы со средним давлением, независимо от того, распыляете ли вы жидкие удобрения, инсектициды или просто воду. Мембранный насос MP20 создает до 435 фунтов на квадратный дюйм и 5,2 галлона в минуту.

**Регулятор давления, показанный на рисунке, продается отдельно**

Описание производителя

Двойной мембранный насос с универсальной приводной поверхностью и монтажными направляющими. Насосы серии MP изготовлены из анодированного алюминия и рассчитаны на работу со средним давлением. Отлично подходит для ухода за газоном, борьбы с вредителями и пеноизоляции.

Ресурсы

Скачать руководство по продукту

Функции

• Максимальный расход: 5,2 гал/мин
• Максимальное давление: 435 фунтов на кв. дюйм
• Макс. об/мин: 550
• Размеры портов: вход 1″ HB, выход 3/8″ HB
• Рекомендуемый регулятор давления: 1204/560
• Рекомендуемый редуктор: 5005/216 с полым валом 3/4 дюйма для установки на двигатели мощностью от 5 до 6,5 л.с.
• Вращение вала насоса: по часовой и против часовой стрелки
• Мембраны: 2, полугидравлические, доступны стандартные буна Desmopan® и Viton®
• Корпус: анодированный алюминий
• Максимальная температура жидкости: 140°F
• Вес: 19 фунтов

Разбивка деталей

Схема

Список запчастей

• Винт

  Наша цена:

  $3,58

  Список цен:

  $4,21

• Корпус демпфера пульсации MP20 (красный)

  Наша цена:

  $83,32

  Список цен:

  98,02 $

• Диафрагма

  Наша цена:

  19,58 долларов США

  Список цен:

  23,03 $

• Крышка поддержки диафрагмы

  Наша цена:

  $17,05

  Список цен:

  20,06 $

• Картер насоса

  Наша цена:

  419,44 доллара США

  Список цен:

  $493,46

• Масляная крышка

  Наша цена:

  $6,60

  Список цен:

  $7,77

• Масляная горловина

  Наша цена:

  $10. 00

  Список цен:

  $11,76

• Плоская прокладка

  Наша цена:

  $3,37

  Список цен:

  $3,96

• Воздушный клапан

  Наша цена:

  $16,16

  Список цен:

  19,01 $

• Прокладка

  Наша цена:

  $1.00

  Список цен:

  $1,18

• Роликовый подшипник

  Наша цена:

  42,25 доллара США

  Список цен:

  $49,71

• Шайба шатуна

  Наша цена:

  $11,09

  Список цен:

  $13,05

• Кольцо шатуна

  Наша цена:

  $26,47

  Список цен:

  $31,14

• Эксцентричный

  Наша цена:

  187,99 долларов США

  Список цен:

  $221,17

• Роликовый подшипник

  Наша цена:

  $69,78

  Список цен:

  82,09 $

• Шайба

  Наша цена:

  $23,89

  Список цен:

  28,11 $

• Шариковый подшипник (MP20, MP30)

  Наша цена:

  159,77 долларов США

  Список цен:

  $187,97

• сальник

  Наша цена:

  24,14 доллара США

  Список цен:

  $28,40

• Ключ

  Наша цена:

  $57,85

  Список цен:

  69,70 $

• Вал

  Наша цена:

  $330,79

  Список цен:

  $389,16

• уплотнительное кольцо

  Наша цена:

  $5,70

  Список цен:

  6,70 $

• Крышка поддержки

  Наша цена:

  $85,03

  Список цен:

  100,04 $

• Болт

  Наша цена:

  3,12 доллара США

  Список цен:

  $3,67

• уплотнительное кольцо

  Наша цена:

  0,71 доллара США

  Список цен:

  0,83 $

• уплотнительное кольцо

  Наша цена:

  0,90 доллара США

  Список цен:

  1,06 $

• Шатун в сборе (комплект из 2 шт. )

  Наша цена:

  106,58 долларов США

  Список цен:

  $125,39

• Поршень

  Наша цена:

  $65,08

  Список цен:

  $76,57

• Поршневая втулка

  Наша цена:

  123,93 доллара США

  Список цен:

  $145,80

• Диафрагма, буна

  Наша цена:

  $15. 00

  Список цен:

  $17,65

• Диск

  Наша цена:

  $9,25

  Список цен:

  $10,88

• Винт держателя диафрагмы

  Наша цена:

  $13,70

  Список цен:

  $16,12

• поршневой штифт

  Наша цена:

  $13,70

  Список цен:

  $16,12

• Стопорное кольцо

  Наша цена:

  0,43 доллара США

  Список цен:

  0,50 $

• Крюк доставки

  Наша цена:

  $12,55

  Список цен:

  $14,76

• Винт

  Наша цена:

  1,64 доллара США

  Список цен:

  $1,93

• U-образный болт (MP20, MP30)

  Наша цена:

  27,28 долларов США

  Список цен:

  $32,09

• Затыкать

  Наша цена:

  $15,76

  Список цен:

  $18,54

• уплотнительное кольцо

  Наша цена:

  $1.
