Монтаж профилированного монолитного поликарбоната металлическому каркасу

1

Самое главное — это аккуратность

Также не рекомендуем перемещать листы профилированного монолитного поликарбоната волоком или перебрасыванием!

Чтобы исключить образование царапин на поверхности материала, необходимо соблюдать меры. Аккуратно грузить, перемещать в ручную, либо погрузчиком на поддоне и использовать упаковочные материалы.

2

рекомендуем поднимать листы строго вверх

Рекомендуем поднимать листы строго вверх, те панели профилированного монолитного поликарбоната устанавливаются узким гребнем (трапецией или полукругом) вверх, так как сторона, с защитой от ультрафиолетовых лучей, при монтаже должна быть обращена по к солнцу.

3

Защита от ультрафиолета

Защита от ультрафиолета увеличивает срок службы профилированного монолитного поликарбоната до 30 лет. Чтобы исключить ошибки при монтаже, на листах имеется маркировка, указывающая наименование бренда, номер партии, дату производства, и обозначение – какой стороной стелить вниз.

4

Используйте ручные ножницы по металлу

Резка панели профилированного монолитного поликарбоната толщиной до одного миллиметра на части, может осуществляться ручными ножницами по металлу или строительным ножом, желательно с направляющими.

Для того, чтобы разрезать более толстые листы -используйте циркулярную пилу с направляющими, либо электро лобзик с направляющими и большой амплитудой движения.

5

Рекомендуем прочно зафиксировать листы

Рекомендуем обязательно прочно зафиксировать листы пмпк, чтобы предотвратить движение во время резки. После процедуры резки – удалите поликарбонатную пыль и стружку с обрезанных краёв листа сжатым воздухом или пылесосом, ни в коем случае не снимайте мусор руками!

При монтаже профилированного монолитного поликарбоната рекомендуем делать укладку листов горизонтальными рядами перемещаясь снизу вверх. Каждый следующий лист в боковом ряду накладывйте на предыдущий на 1, а лучше на 2 волны.

6

Фиксацию прозрачного монолитного поликарбоната делать линиями к поперечной обрешетке

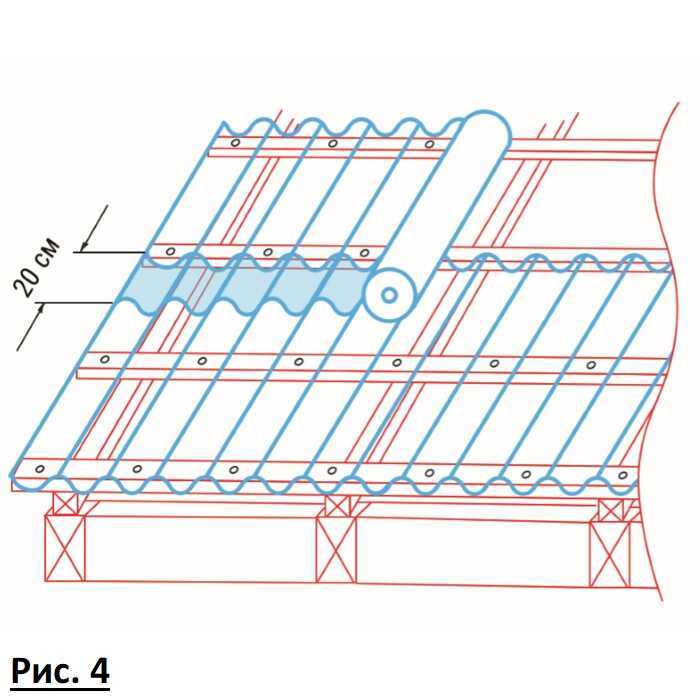

Каждый следующий лист вверх нахлестывайте на предыдущий минимум на 200 мм. Место нахлеста листов должно совпасть с обрешеткой ( для четкой фиксации). Возможен изгиб листов пмпк в арке с минимальным радиусом 3 метра.

Крепление листов нужно делать только линиями к поперечной обрешётке при помощи болтов или саморезов с термошайбами из резины или поликарбоната с уплотнительным кольцом более 20 мм шириной.

7

Используйте силиконовый наполнитель

Возможно, в местах стыковок листов и примыканий к стенам гофрированного монолитного поликарбоната использовать прозрачный силиконовый наполнитель, но мы рекомендуем это делать только с людьми, прошедшими профессиональную подготовку!

8

Не используйте герметики

Важно! При монтаже пмпк категорически запрещено использовать любые акрилосодержащие герметики! Мойку или очистку листов рифленного монолитного поликарбоната осуществлять моечной установкой высокого давления (до 100 Бар) а также мыльным раствором при помощи губки или мягкой ткани.

9

Не используйте щелочи, растворители

Важно! Категорически запрещено использовать для мойки листов профилированного поликарбоната составы — содержащие абразивные вещества, концентрированные щелочи, растворители, кислоты и другие вредные химические соединения для работы с пластиками.

Обрешетка под поликарбонат профилированный

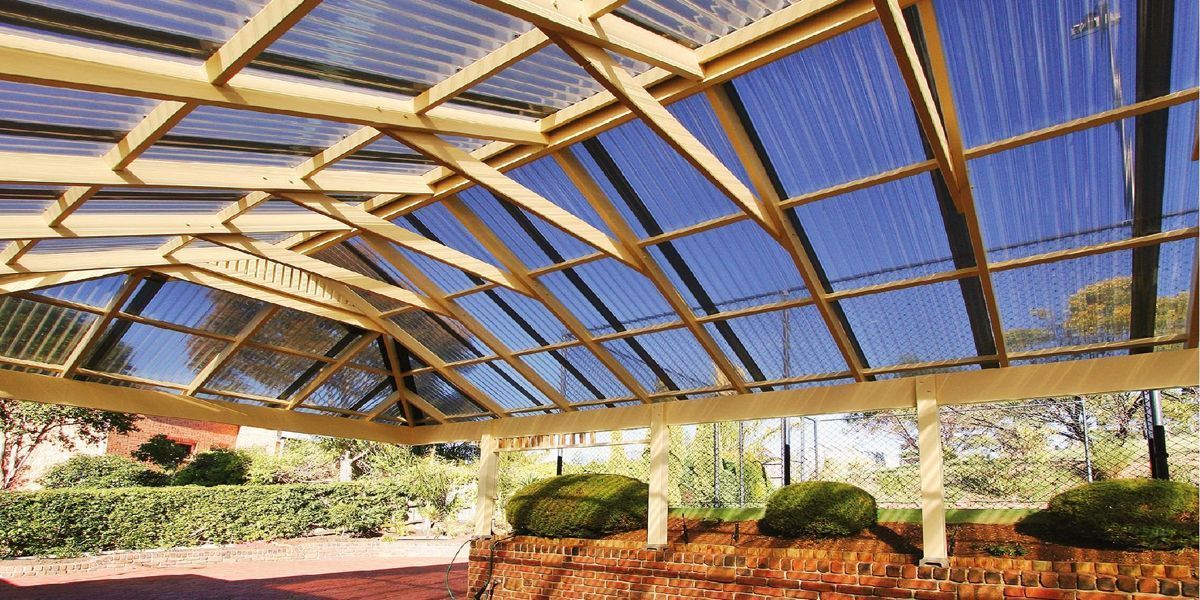

Профилированный поликарбонат в качестве прозрачной крыши. Для этого надо понять какую обрешетку (стропильную систему) рационально использовать, для того, чтобы крыша справилась со снеговой нагрузкой. Для стандартных профилированных поликарбонатных листов шириной 1.05-1.15 метра и толщиной 0.8-1 мм рекомендуется делать обрешетку не менее 40 см. Для профилированных листов шириной 1.26-1.87 метра, толщиной листов от 1 мм можно допустить расстояние до 50 см. Угол наклона кровли (стропил) от 20 градусов. Можно использовать для обрешетки и металлические и деревянные конструкции. Свес профилированных листов поликарбоната на скате и фронтонах не должен быть более 5 см, так как лист достаточно гибкий.

Максимальный шаг обрешетки в зависимости от толщины листа

Нагрузка м2/кг0,8 мм1 мм1,2 мм1,5 мм
50975105011251225
75850925975105
100775850900959
125725775825900
150675725775850
200625650700750
250575625650700
300525575625675
350500550675625

Как правильно уложить профилированный поликарбонат

  • Всегда укладывать волной вверх – вертикально – не важно, что вы строите – забор, кровлю или стены.
  • Минимальный нахлест сбоку на кровле — 1 волна (при уклоне от 30 градусов), 2 волны (при уклоне менее 25 градусов).
  • Минимальный нахлест поперечный на кровле 10 см.
  • Стелить стороной с uv защитой от солнечных лучей вверх – на листах обычно есть надпись на пленке или этикетка – подтверждающая сторону с uv-слоем.
  • В местах крепления обязательно сделать отверстия 0.8-1 см, далее к поликарбонату приложить специальную резиновую или силиконовую термошайбу от 2 см диаметром и закрепить саморезом.
  • Для дачных небольших построек подойдет профильный поликарбонат толщиной 0.8-1 мм, а для промышленных прозрачных крыш 1-1.3 мм.
  • Для больших пролетов рекомендуем заказывать максимально цельные (по длине) профилированные листы.
  • Стандартный расход термошайб на м2 поликарбоанта монолитоного волнового — 6-8 штук
  • Для монтажа у каждого производителя есть свой набор дополнительных крепежных элементов и условий гарантии – рекомендуем ознакомиться, чтобы ваша кровля, веранда или забор служили долго и вы могли спокойно воспользоваться гарантийным случаем при необходимост

Правила монтажа рифленного поликарбоната в вопросах и ответах

Рекомендации по укладке

Укладывать лист надо защитным слоем UV покрытия к солнцу (также как у сотового поликарбоната). Нахлест боковой (вдоль длины листов) – 1-2 волны – в зависимости от угла наклона. Нахлест поперечный 8-10 см.

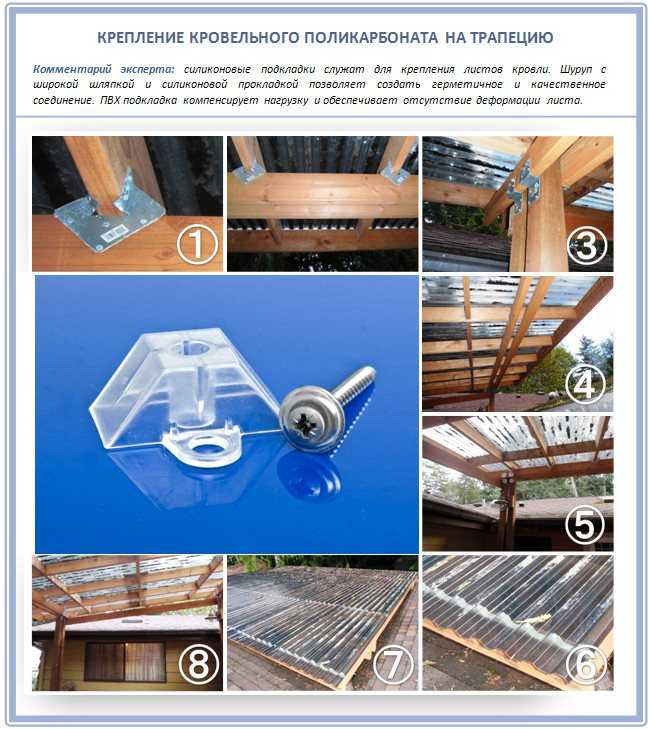

Как правильно фиксировать на деревянной обрешетке

Разница с металлическим каркасом нет. То же расстояние между лагами 35-45 см. Те же 6-8 термошайб на 1 м2.

Как правильно фиксировать прозрачный шифер к металлической обрешётке

Рекомендуемое расстояние между лагами – 35-45 см. При монтаже использовать саморезы по металлу и силиконовые, либо резиновые термошайбы диаметром 20-25 мм. Предварительно, в месте прокола саморезом – сделать отверстие 8-10 мм, и уже после приложить термошайбу и закрутить саморез.

Как правильно стыковать листы

Стыковка вдоль – на 1-2 волны. Стыковка поперек – волна на волну – с нахлестом 8-10 см.

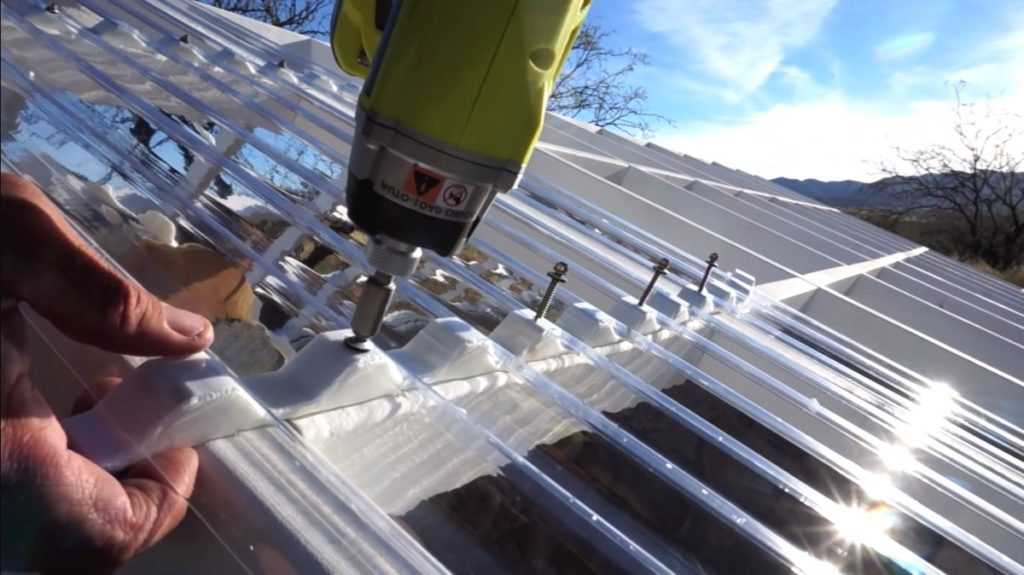

Какую термошайбу лучше использовать при монтаже

Однозначно резиновую или силиконовую с верхним ободком из метала диаметром 20-25 мм. Если шире – может не получиться крепеж при малой ширине волны листа. Если уже – не возможно сделать отверстие для расширения и сужения пластиковых прозрачных листов.

Видео о монтаже волнистого поликарбоната

05:15

Профилированный поликарбонат в ответах и вопросах часть 2

01:24

Стыковка листов профилированного поликарбоната

01:34

Стыковка профнастила и профилированного монолитного поликарбоната

Загрузить еще

Монтаж профилированного поликарбоната своими руками

Как я и обещал в предыдущей статье, в которой мы говорили о профилированном поликарбонате, в данной статье мы поговорим о его монтаже. Монтаж профилированного поликарбоната имеет свои тонкости. Их необходимо знать для того, что бы максимально продлить срок службы покрытия.

В предыдущей статье мы обсуждали характеристики и преимущества данного вида поликарбоната. Информация из предыдущей статьи поможет более основательно разобраться в вопросе его монтажа.

Монтаж профилированного поликарбонат — особенности листа

Профилированный поликарбонат, очень похож на металлический профнастил, хотя, и имеет некоторые отличия это – состав, прозрачность, размеры и т. п. Имея практически одинаковую форму, он фактически одинаково монтируется.
Безусловно, «профнастил из поликарбоната» имеет все же свои свойства и характеристики. Что означает и свои тонкости при монтаже.
Давайте, рассмотрим, в чем же заключаются эти тонкости и как правильно производить монтаж профилированного поликарбоната.

Монтаж в деталях: часть 1

Чтобы было удобно усваивать информацию я разложил все по пунктам. Для легкости восприятия рассмотри монтаж в двух частях. И так, идем по порядку.

  1. Каркас, который будет служить основой для укладки панелей стоит окрашивать в светлые тона. Чтобы избежать чрезмерного перегрева мест соприкосновения каркаса с панелями. Стоит добавить, что покраску лучше производить молотковыми красками. Потому что их срок службы гораздо больше масляных, эмалей и нитроэмалей.
  2. Панели и комплектующие, имеющие значительные повреждения, полученные при транспортировке и обработке, к монтажу не пригодны. Их использование приведет к значительному снижению срока службы изделия.
  3. Монтаж панелей стоит производить при плюсовой температуре, то есть выше 0°С. Как правило, это гораздо упростит монтаж поликарбоната и снизит вероятность его повреждения.
  4. Плиты должны укладываются только УФ-защитой к солнцу. Сторона с уф-защитой покрыта полиэтиленовой пленкой с нанесенной на ней маркировкой.
  5. Панели укладываются снизу вверх, как при укладке обычного шифера.
  6. Плиты, которые используются для навесов, крепятся по гребням волны. А те которые для оград — по впадинам.
  7. Края, а так же соединения панелей необходимо закреплять к основе на каждой волне. Крепеж в средней части панелей производится через 2-3 волны.
  8. Край плиты не должен выступать меньше чем на 50 мм от места крепежа, но и не превышать 200 мм.

Монтаж в деталях: часть 2

Итак, вторая часть обсуждения монтажа поликарбоната шаг за шагом. Поехали:

  1. При монтаже листов этого вида, необходимо всегда помнить о термическом расширении данного материала. Поэтому в местах соединения и крепежа стоит делать необходимые зазоры. Так же следует знать, что отверстия под саморезы должны быть на 2-3 мм больше ножки самореза.  Это даст возможность свободно расширяться или сужаться панелям поликарбоната.
  2. Не перетягивайте винты при монтаже. Помните, что панели должны без особых усилий двигаться при термическом расширении. Винт должен заворачиваться перпендикулярно поверхности листа.
  3. Профнастил укладывается продольно внахлест через каждые 2 волны. Можно и в одну волну, но тогда необходимо в местах нахлеста укладывать герметизирующую ленту. Нахлест поперечный не должен быть меньше 200 мм и обязательно попадать на брус обрешетки.
  4. Выполняя монтаж профилированного поликарбоната, нельзя перемещаться непосредственно по поверхности профнастила. Для этого используйте широкие доски не менее 250 мм шириной и не менее 25 мм толщиной, обмотанные не скользящей тканью.
  5. Уклон любого поликарбонатного навеса не должен быть менее 15%.
  6. Производители рекомендуют не использовать листы более 7 метров длиной. Но к сожалению, уже с поликарбонатом длиной в 6 метров придется изрядно помучиться.
  7. Минимальный радиус кривизны для листа составляет 0.8 мм, и должен быть не менее 4 м. Для панелей большей толщины и радиус должен быть больше.
  8. Укладка листов производится против основного направления ветров, а также снега и дождя.

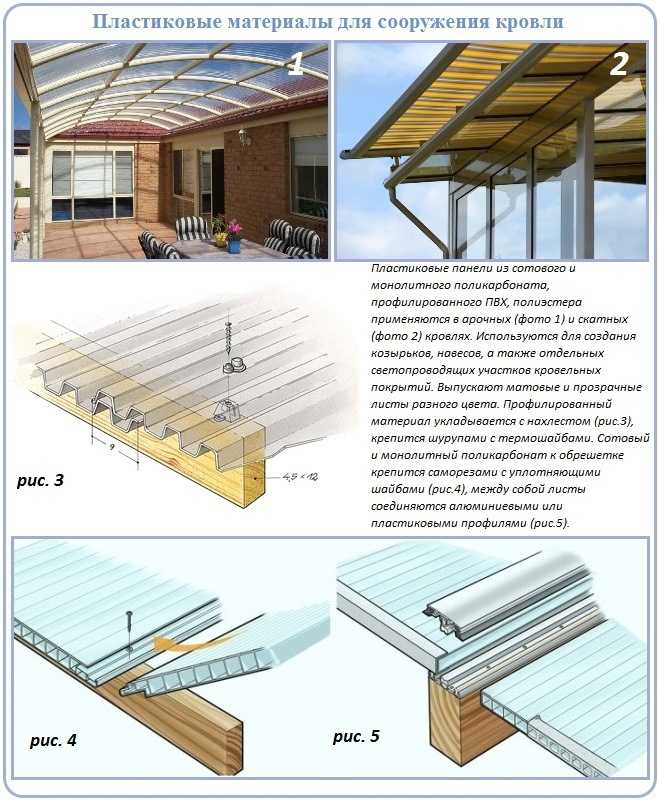

При монтаже этого вида поликарбоната применяйте такие же элементы соединений, примыканий и крепежа, которые рекомендует производитель.

Резка профилированного поликарбоната

Ко всему выше перечисленному стоит добавить еще два момента – резка и сверление профилированного поликарбоната. При резке поликарбоната любого вида лучше использовать ручные пилы, электролобзики или шлифмашинки (болгарки). При использовании пилы и электролобзика необходимо применять пилы с мелкими зубьями. Такие же как для резки металла. Не следует при резьбе панелей применять ножи, так как даже опытные мастера допускают ошибки. Пожалуй, резьба ножом весьма непредсказуема.

Сверление профилированного поликарбоната

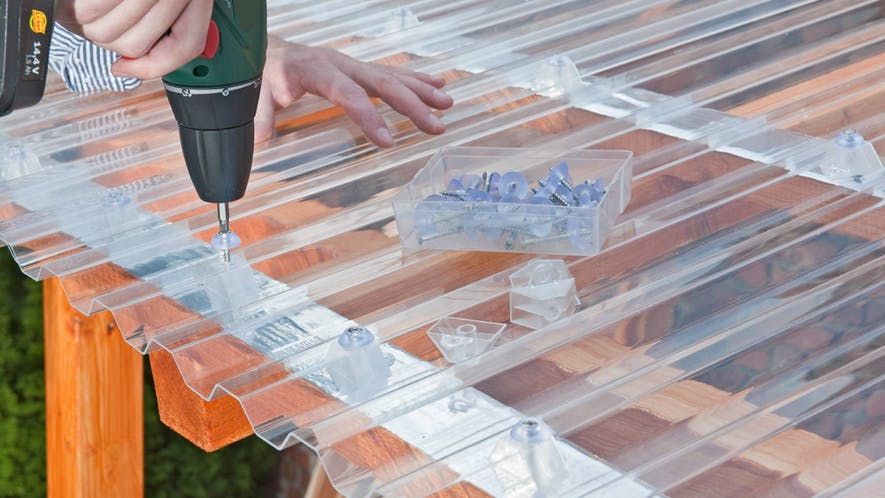

Отверстия сверлятся обычным сверлом по металлу на 2-3, а в некоторых случаях и 4 мм больше ножки самореза, для учета термического расширения. Безусловно, сверление следует производить на малых оборотах с минимальным нажимом, что бы избежать рваных отверстий. Не стоит производить отверстия ближе, чем 40 — 45 мм от края панелей.

Нужно помнить, что перед любыми процессами обработки материала его необходимо хорошо закрепить на ровной поверхности. Эти меры предосторожности избавят от массы хлопот.

Обрешетка под профилированный поликарбонат

Ну и в завершении, затронем не маловажную тему — это обрешетка под волнистый лист. Для сотовых и монолитных плоских листов очень важно, чтобы обрешетка учитывала горизонталь и вертикаль. Для профилированного данное условие не обязательно. Так как ребра жесткости позволяют выдерживать поперечные нагрузки без учета их поддержки.
К примеру, для сотового 6 мм  при снеговой нагрузке в 100 кг/кв. м, ячейка обрешетки должна быть не более 900х900 мм, ну или кратной этим параметрам. А для поликарбоната в виде профиля учитывается лишь размер шага по направлению ската воды, то есть вдоль ребер жесткости самого листа. Таким образом, сама обрешетка имеет несколько упрощенный вид. Это дает возможность заказчику немного сэкономить на конструкции.

Таблица параметров обрешетки под профилированный поликарбонат.

Разумеется, для монтажа профилированного поликарбоната существуют свои параметры обрешетки под разные снеговые нагрузки. Также есть параметры и под определенную толщину материала. Они представлены ниже в таблице.
И так, сегодня мы рассмотрели, что собой представляет монтаж профилированного поликарбоната. Также увидели установку шаг за шагом. Познакомились с обрешеткой под лист поликарбоната. И усвоили как сверлить и резать данный материал.
Наверно, данная статья помогла вам решить вопросы связанные с монтажом поликарбоната. Ну, а если все-таки еще остались вопросы по данной теме. Тогда пишите комментарии и мы их обязательно разберем.
Желаю удачи. Не забудьте оставить свой лайк в соц. сетях.

Руководство по установке Suntuf и советы

Руководство и советы по установке Suntuf — Поликарбонатная кровляПоликарбонатная кровля Руководство и советы по установке Suntuf — Поликарбонатная кровля

Руководство по установке Suntuf и советы

18 июля 2016 г.

Установка Suntuf проста, если правильно спланировать работу!

Прежде чем приступить к установке нового продукта Suntuf, помните о наших основных советах по установке.

Падение, уклон или уклон?

Во-первых, падение. Рекомендуется падение на пять градусов как минимум для обеспечения того, чтобы он не протекал, оставался чистым и сохранял структурную целостность.

Хороший уклон помогает отводить воду с крыши. Плоские крыши более склонны к скоплению воды (в тяжелых случаях) и протечкам, когда вода не может быть рассеяна достаточно быстро. Проектирование хорошей осенью всегда важно в начале проекта.

Все листы поликарбоната прозрачные (вы можете видеть сквозь них) или полупрозрачные (свет проходит сквозь них, но вы не можете ясно видеть сквозь них). Это означает, что вы сможете в некоторой степени увидеть, что находится поверх них. Листья, грязь, пыль, птичий помет и т. д. Чем лучше падение на крышу, тем легче эти вещи упадут или смоются.

Большинство производителей рекомендуют падение минимум на 5 градусов (или 8,8%). Это означает, что на каждый метр листа, проложенного горизонтально, он должен опускаться примерно на 88 мм.

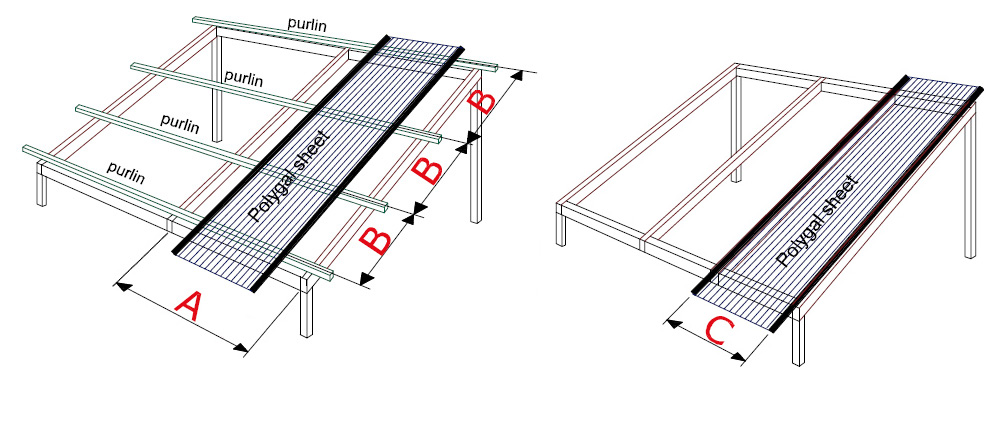

Пролеты – там, где вам понадобятся прогоны

Для крепления всех профилированных поликарбонатных листов требуются прогоны или рейки. Эти конструктивные элементы из дерева или металла проходят перпендикулярно падению листа — наглядное объяснение см. на изображении ниже. Различные профили имеют разные возможности охвата. Приведенные ниже пролеты даны для стандартного класса ветра N3. Если вы находитесь в зоне с сильным ветром, вам могут потребоваться дополнительные крепления и конструкция — позвоните нам, чтобы обсудить.

Гофрированные концевые пролеты 800 мм и средние пролеты 1000 мм

Концевые пролеты Greca 900 мм и средние пролеты 1200 мм

Trimdek Концевые пролеты 900 мм и средние пролеты 1200 мм

Изгиб

Поликарбонатные листы Suntuf могут быть изогнуты в холодном состоянии. Форма листа (профиля) определяет, насколько сильно он может изгибаться. Если вы хотите определить, может ли лист изгибаться в холодном состоянии в соответствии с вашей конструкцией, вам необходимо знать следующую информацию:

Хорда: горизонтальное расстояние от одной стороны крыши до другой.

Высота: расстояние по вертикали от воображаемой горизонтальной линии хорды до вершины апекса.

См. схему ниже.

Резка

Мы можем бесплатно нарезать листы нужной вам длины. В противном случае листы можно разрезать циркулярной пилой с мелкими зубьями, лобзиком или даже хорошими ножницами. При использовании электроинструмента вам нужно будет зажать лист как можно ближе к концу, чтобы остановить вибрацию. Не забудьте оставить небольшой выступ, чтобы вода с листа попадала в желоб, а не на вашу конструкцию.

Движение

Все материалы расширяются и сжимаются при нагревании и охлаждении, а поликарбонаты движутся больше, чем большинство кровельных материалов. Это означает, что важно позволить листовой комнате немного двигаться после ее установки. Это легко сделать, соблюдая несколько правил.

Сначала просверлите в листе большое отверстие для крепления винтами. Оба винта Clearfix и OneShot имеют встроенные резаки, чтобы сэкономить ваше время на выполнении этого шага — они прорезают отверстие, когда вы вставляете винт.

Во-вторых, оставляя небольшой зазор между концами листов и там, где они могут соприкасаться с другим объектом, например, с обшивкой стены. Это не так важно для бортов баржи, так как большая часть расширения будет происходить по длине листа.

Силиконы

Как правило – не рекомендуются. Силиконы могут действовать как клей, который может остановить движение листа (см. выше). Некоторые силиконы также могут влиять на химические вещества в листе, которые защищают его от ультрафиолетового излучения. Если вы не можете избежать этого, экономно используйте нейтральное отверждение или некислотный кремний. Не кладите его по длине листа, где вы увидите наибольшее расширение и сжатие.

Принадлежности

Прогонная лента может использоваться для предотвращения скрипа листа при расширении и сжатии. Как следует из названия, он наносится на прогон перед установкой листа и действует как буфер. Это особенно полезно для окрашенных прогонов, где в жаркую погоду краска может стать липкой, что приведет к прилипанию листа и увеличению шума при расширении и сжатии.

Накладки используются для герметизации краев листа. Существует несколько распространенных типов. Покрытие конька используется для прошивания фронтона на пике крыши. Обшивка баржи используется по бокам конструкции, чтобы покрыть края листа, а иногда и защитить деревянную конструкцию под ним. А фартук используется для уплотнения между вертикальной стеной или фасцией и самой крышей. Вы можете получить несколько таких накладок из поликарбоната или изготовить их из металла.



Заполнители можно использовать между листом и любыми накладками или конструкцией для защиты от атмосферных воздействий. Заполнители доступны в стандартных кровельных профилях: Гофрированный, Грека или Тримдек (5 ребер). Заполнение может быть использовано между листом и фартуком на верхнем крае крыши или между прогоном и листом на конце желоба листа для защиты от атмосферных воздействий.



Задние каналы обычно используются, когда верхний конец листа устанавливается непосредственно под водосточным желобом. С-образное сечение металлического канала комбинируется с пеной для герметизации конца листа в этих обстоятельствах.

Винты

Мы поставляем 2 марки винтов; Клирфикс или Ваншот.

Шурупы One Shot доступны либо из дерева T17, либо из металла Tek. При ввинчивании в твердую древесину или металлы большего размера они являются предпочтительным выбором. Они поставляются с резаком для предварительного вырезания 10-миллиметрового расширительного отверстия в листе поликарбоната и мягкой резиновой шайбой для герметизации большого отверстия.

Шуруп Clearfix с головкой двойного назначения подходит как для деревянных, так и для металлических конструкций. Они также поставляются с резаком и шайбой для поликарбоната.

Хранение

Храните Suntuf на ровной поверхности вдали от прямого света и влаги.

Очистка

Теплый мыльный раствор с мягкой губкой. Будьте осторожны, чтобы не поцарапать лист. Хорошо промыть. Не используйте другие химические вещества.

Установка поликарбоната

В стандартном руководстве по установке подробно описано фактическое крепление листов. Убедитесь, что вы прочитали его. Найдите его здесь… Руководство по установке Suntuf.

Лист должен выступать за нижний прогон на 50 мм.

Листы будут поставляться с этикетками с надписью «Эта сторона вверх», и очень важно установить листы в правильной ориентации. УФ-слой на поликарбонате защищает лист от преждевременного разрушения. Положите его неправильно, и срок службы вашего поликарбоната сократится.

Привинчивая листы, держите винт прямо, чтобы обеспечить герметичность шайбы. Не затягивайте винты слишком сильно. Если вы не используете фирменный шуруп, упомянутый выше, обязательно предварительно просверлите в листе отверстия диаметром 10 мм.

Установите первый лист, прикрутив его вдоль «нижнего (желоба) прогона» снаружи (со стороны баржи) к середине конструкции. Прикрутите каждый второй гофр вдоль нижнего прогона. Установите листы без напряжения, т.е. не тяните, не натягивайте и не скручивайте листы.

Далее переместитесь к следующему прогону, привинчивая его поперек листа в том же направлении. Установите винты в соответствии с приведенной ниже схемой и продолжайте это для всех «внутренних прогонов» или «средних прогонов».

Наконец, прикрутите верхнюю «верхнюю прогонку», размещая по шурупу через каждый второй гофр.

Перейти к следующему листу. Используйте один гофрированный нахлест, убедившись, что нахлест направлен против основного направления ветра/дождя. Завершите работу, установив все необходимые накладки. Не забудьте удалить все наклейки или ленты с листа.

Спасибо, что ознакомились с нашим Руководством по установке Suntuf и удачной установки!

СПРОСИТЕ ЭКСПЕРТА

У нас один из самых обширных ассортиментов изделий из поликарбоната в Австралии. Наша команда экспертов не имеет себе равных и может посоветовать вам лучшее решение для вашего проекта.

ПОГОВОРИТЕ С ЭКСПЕРТОМ

Наверх

×

Спросите эксперта Рассчитать стоимость Позвоните нам

Подписаться на информационный бюллетень

[contact-form-7 title=»Модальная подписка»]

Как построить крышу патио из листов поликарбоната | руководство по установке

Toggle Nav

Поиск

Поиск:

Пожалуйста, заполните форму ниже, и представитель ePlastUSA свяжется с вами по поводу вашего запроса как можно скорее.

Общие инструкции по строительству террасы из поликарбоната

Строительство террасы не является исключительной задачей для профессионалов. В этом руководстве мы рассмотрим несколько шагов, необходимых для создания красивой крыши для вашего патио.

Построить крытую террасу — это не эксклюзивная работа для профессионалов. В этом руководстве мы рассмотрим несколько шагов, необходимых для создания красивой крыши для вашего патио. Прежде всего, вы хотите измерить опору крыши. Если вы строите его в первый раз, подумайте о том, чтобы построить структуру с прогонами на уровне 9.0129 правильное расстояние . Прогоны, которые из них должны располагаться на расстоянии не более 800мм друг от друга. Учитывайте также уклон не менее  . Это обеспечит правильный сток воды. Кроме того, убедитесь, что сторона с защитой от ультрафиолета обращена к солнцу. Это сторона с клейкой этикеткой или струйной маркировкой на краю.


Проверьте рамную конструкцию

В этом примере мы используем рамную конструкцию из прогонов, к которой крепятся поликарбонатные листы. Если вы покупаете листы поликарбоната в нашем магазине, вы сможете приобрести листы точно по длине вашей рамы. Если это не так, вы можете обрезать длину. Помните, что сторона длины — это сторона, которая следует за выступающими ребрами. Вы можете сократить его с десятью шагами. Вы также можете ознакомиться с нашей статьей «Как разрезать лист поликарбоната».


Наклейте цельную/вентилируемую ленту и закрепите листы

Убедившись, что лист имеет нужный размер, наклейте вентилируемую алюминиевую ленту на нижнюю часть ширины и сплошную алюминиевую ленту на верхнюю часть ширины. Теперь пришло время приступить к нанесению первого листа на крышу. Убедитесь, что первый квадрат к дому, 90 градусов, поэтому, когда вы поставите другие, они будут хорошо следовать.

Как только вы прикрепите первый лист, вы можете приступить к его креплению с помощью наших специально разработанных винтов.
