❆ Кассетный внутренний блок Mitsubishi Electric MLZ-KP50VF
- Характеристики
- Похожие товары
Внутренний блок: | |
Тип кондиционера | Канальный |
Режим работы | Охлаждение / обогрев |
Напряжение электропитания | 220–240 B, 1 фаза, 50 Гц |
Потребляемая мощность при охлаждении, кВт | 0,4 |
Потребляемая мощность при обогреве, кВт | 0,4 |
Уровень звукового давления, дБ(А) | 29-36-41-47 |
Уровень звуковой мощности, дБ(А) | 59 |
Габариты внутреннего блока | 360×1102×185 (+ декоративная панель: 424×1200×24 мм) |
Вес внутреннего блока | 15,5 (+ декоративная панель 3,5 кг) |
Диаметр дренажа | VP20 |
Наружный блок: | |
Диаметр жидкостной трубы | 6,35 (1/4) мм (дюйм) |
Диаметр газовой трубы | 12,7 (1/2) мм (дюйм) |
Диапазон наружных температур при охлаждении | –10 ~ +46ºC (по сухому термометру) |
Диапазон наружных температур при обогреве | –16 ~ +24ºC (по влажному термометру) |
Мощность обогрева, кВт | 6,0 (0,9 — 7,9) |
Мощность охлаждения, кВт | 4,8 |
Площадь помещения, кв. | 50 |
MLZ-KP25VF
MLZ-KP35VF
Mitsubishi Electric MLZ-KP50VF-ER1 Гарантия 10 лет.
От официального дилера. Бесплатная доставка по Украине.
27
Выбрать город:
КиевХарьковДнепрПолтаваЛьвовОдесса
Mitsubishi Electric MLZ-KP50VF-ER1 Гарантия 10 лет. От официального дилера. Бесплатная доставка по Украине. | Mitsubishi
|
- Описание
- Характеристики
- Фото и видео
- Документация
- Аксессуары

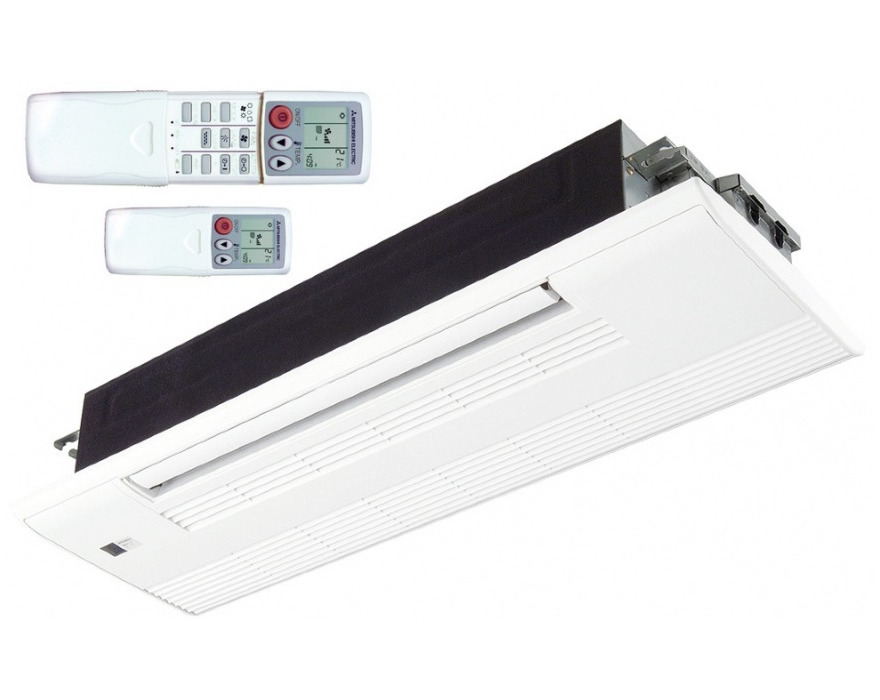

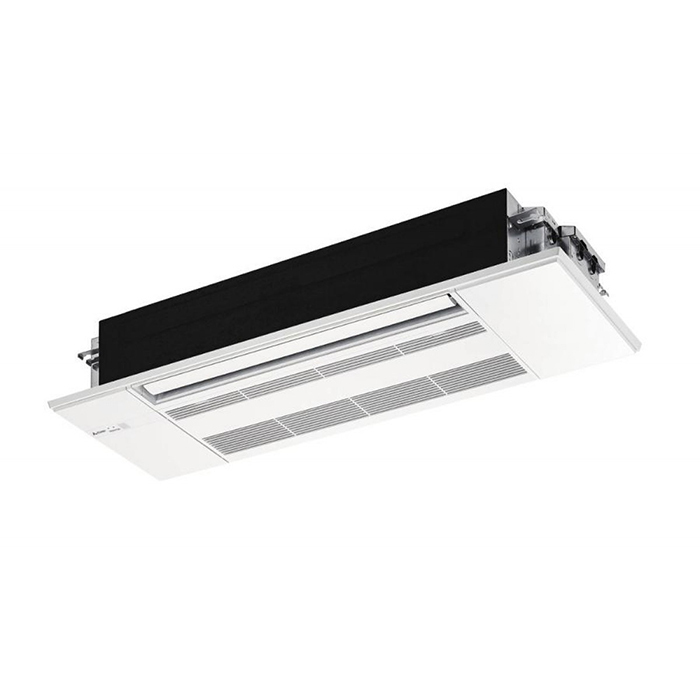

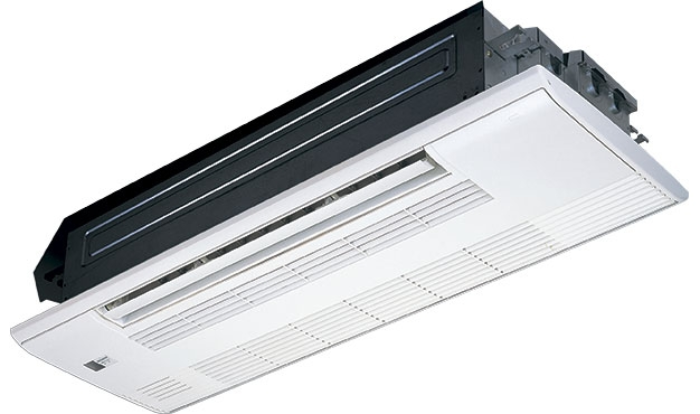

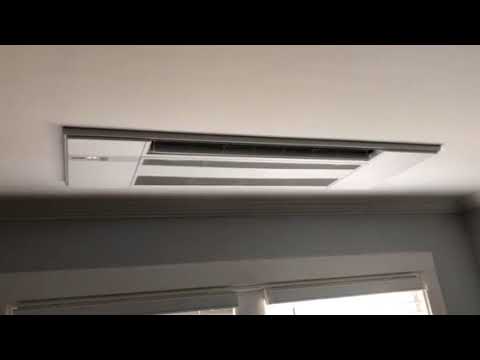

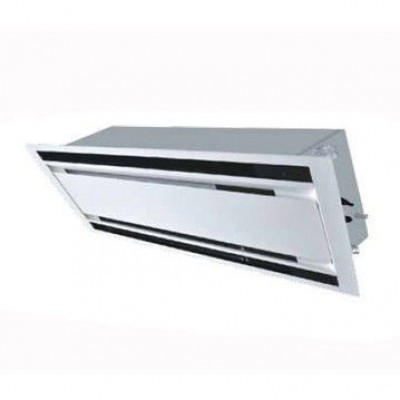

Mitsubishi Electric MLZ-KP50VF-ER1– кассетный внутренний блок, предназначенный для работы в мультисистемах с наружными блоками серии MXZ-VA и PUMY-(S)P. Блок обеспечивает в комнате до 50 кв.м. Минимальная высота блока, позволяет монтировать его в потолок, не портя дизайн комнаты.
Преимущества Митсубиси Электрик MLZ-KP50VF-ER1
- Возможность управлять воздушным потоком с помощью пульта в 4х направлениях: вниз-вверх и вправо-влево.
- Антибактериальный фильтр с ионами серебра уничтожает большинство болезнетворных микроорганизмов.
- Для обслуживания данного блока не требуется сервисное пространство и технический люк, все операции по ремонту и обслуживанию могут быть выполнены через декоративную панель.
- Наличие функции Wi-Fi позволяет вам управлять кондиционером, не находясь дома, через смартфон или ПК.
- Режим «Econo Cool» даёт возможность ощутить более низкую температуру в помещении, чем есть на самом деле. Позволяет снизить потребление электроэнергии.
- Встроенный дренажный насос создаёт напор воды до 500мм. Данная опция упрощает прокладку дренажной магистрали. Подключённый к блоку гибкий дренажный шланг упрощает монтаж.
Тип | однопоточный кассетный внутренний блок для мультисистем MXZ-VA | |
Инвертор (плавная регулировка мощности) | есть | |
Основные режимы | охлаждение / нагрев | |
Мощность, выдаваемая системой в режиме охлаждения, кВт | 4,8 | |
Мощность, выдаваемая системой в режиме обогрева (макс./ном./мин.), кВт | 7,9/6/0,9 | |
Мощность, потребляемая внутренним блоком, кВт | 0,04 | |
Максимальный рабочий ток, А | — | |
Режим осушения | нет | |
Пульт дистанционного управления | есть | |
Таймер включения/выключения | есть | |
Габариты внутреннего блока (ШxДxВ), см | блок: 36×110,2×18,5 панель: 42,4х120х2,4 | |
Вес внутреннего блока, кг | блок: 15, панель: 3,5 | |
Диаметр дренажа, мм | VP20 | |
Уровень звукового давления (макс.![]() | холод (внутрен.) | 47/41/36/29 |
тепло (внутрен.) | 48/42/37/26 | |
Расход воздуха внутренним блоком, куб.м/ч | холод | 360-684 |
тепло | 360-708 | |
Тип хладагента | R 410А | |
Фаза | однофазный | |
Регулировка скорости вращения вентилятора | автоматическая | |
Диапазон наружных температур,ºС | охлаждение | -10 – +46 (по сухому термометру) |
нагрев | -16 – +24 (по влажному термометру) | |
Обслуживаемая площадь, кв.м | до 50 | |
Электропитание (VM) | 1~, 220-240 В, 50Гц | |
Страна производства | Япония | |
Гарантия, мес. | 120 |
Информационная брошюра Mitsubishi Electric MLZ-KP50VF-ER1
Руководство по эксплуатации Mitsubishi Electric MLZ-KP50VF-ER1
Инструкция по установке Mitsubishi Electric MLZ-KP50VF-ER1
Загрузка. ..
MITSUBISHI ELECTRIC MLZ-KP25VF РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Pdf Скачать
