Кабель МКСБ 4х4х1,2 — Цены, диаметр, вес и др. характеристики
Кабельная энциклопедия → Кабель МКСБ
ТУ 16.К11-59-95
Расшифровка
МК
С
_
Б
4х4
х
1,2
магистральный кабель
кордельно-полистирольная изоляция
свинцовая оболочка
броня из стальных лент
четыре четвёрки жил
номинальный диаметр жилы 1,2 мм

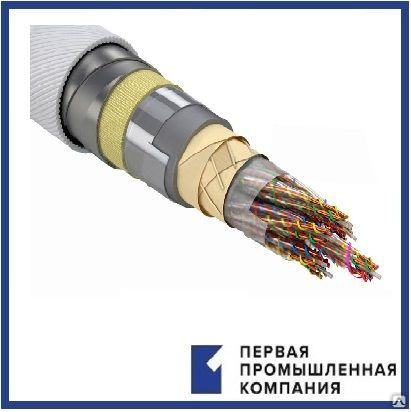

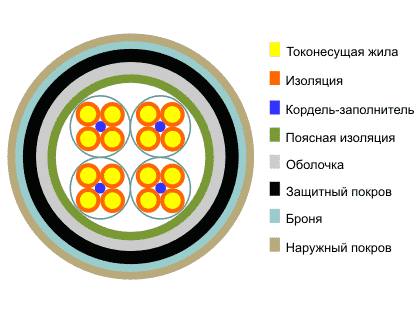

Конструкция
1. Шестнадцать однопроволочных медных токопроводящих жил номинальным диаметром 1,2 мм.
2. Кордельно-полистирольная изоляция:
— кордель из полистирола номинальной толщиной 0,8 мм,
наложенный по открытой спирали с шагом 5,5 мм;
— две полистирольные ленты толщиной не более 0,045 мм,
наложенные на кордель в виде обмотки.
Изолированные жилы скручены в звёздную четвёрку вокруг круглого корделя
из полистирола номинальным диаметром 1,1 мм.
Четыре звёздные четвёрки скручены в сердечник кабеля.
3. Поясная изоляция из кабельной бумаги суммарной номинальной толщиной 0,48 мм.
4. Свинцовая оболочка по ГОСТ 24641-81 номинальной толщиной 1,17 мм.
5. Защитный покров типа «Б» по ГОСТ 7006-72.
А. Подушка толщиной не менее 2,5 мм:
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,5 мм.
В. Наружный покров толщиной не менее 2,2 мм:
— битумный состав или битум, или вязкий подклеивающий состав;
— пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
— битумный состав или битум, или вязкий подклеивающий состав;
— покрытие, предохраняющее витки кабеля от слипания.
Технические характеристики
Номинальное переменное напряжение | 690 В частотой 50 Гц |
Номинальное постоянное напряжение | 1000 В |
Испытательное переменное напряжение | 2000 В частотой 50 Гц |
Время выдержки при испытании | 2 мин |
Коэффициент затухания | не более 0,76 дБ/км на частоте 10 кГц |
не более 3,98 дБ/км на частоте 550 кГц | |
Сопротивление жил при 20 °С | не более 15,85 Ом/км |
Сопротивление изоляции при 20 °С | не менее 10 ГОм·км |
Номинальная рабочая ёмкость | 24,5 нФ/км |
Строительная длина | 825±6 или 838±6 м |
Маломеры в партии | не более 10% кусками от 600 м |
не более 4% кусками 100…599 м | |
Минимальный радиус изгиба | 15 наружных диаметров |
Диапазон рабочих температур | −30.![]() |
Срок службы | не менее 40 лет |
Массо-габаритные характеристики
Расчетная масса (вес) | 1 756,0 кг/км |
Наружный диаметр | 34,0 мм |
Минимальный барабан | № 16 — 290 м № 18 — 800 м |
Макс. длина в бухте | 28 м |
Калькулятор массы | км → 0 кг |
Купить из наличия
МКСБ 4х4х1,2 | Москва | 6,904 | км |
МКСБ 4х4х1,2 | Щёлково | 2,049 | км |
МКСБ 4х4х1,2 | Ставрополь | 0,835 | км |
МКСБ 4х4х1,2 | Саранск | 0,508 | км |
МКСБ 4х4х1,2 | Ульяновск | 0,343 | км |
показать ещё 1 ↓ | |||
МКСБ 4х4х1,2 | Королёв | 0,180 | км |
Производители
ЧАО «Азовкабель», Бердянск |
ООО «Сарансккабель», Саранск |
Цены из заявок
Уже 30 дней нет предложений на МКСБ 4х4х1,2.
Кабельные муфты
Мы не знаем муфты для МКСБ 4х4х1,2. Попробуйте подобрать муфту по характеристикам.
Магистральный кабель МКСБ | Расшифровка, технические характеристики, описание
Доступные маркоразмеры
Наличие
ВсеНа складе
Поле не заполнено
Ко-во жил
Поле не заполнено
Сечение жил
Сбросить фильтр
Расшифровка размера
по названию
АРкВнг(A)
2х120
2 жилы
120 мм сечение
/16-10
№ | Сечение | Цена без НДС | Наличие | ||
---|---|---|---|---|---|
1 | Кабель МКСБ 7х4х1,2 | уточните у менеджера * | на удаленном складе | ||
2 | Кабель МКСБ 4х4х1,2 | уточните у менеджера * | на удаленном складе |
Кабель разработан для передачи данных на высоких скоростях в цифровых и аналоговых сетях. Применение кабеля возможно с прокладкой в канализациях, коллекторах, трубах и в помещениях при условии, что на него не оказывается механическое воздействие, серьезные растягивающие или сдавливающие усилия. Среда, в которой прокладывается изделие, должна быть нейтральной к его оболочке и не предусматривать повышенное электромагнитное влияние.
Расшифровка МКСБ:
- М — магистральный;
- К — расшифровка определяет тип кабельно-проводниковой продукции — кабель;
- С — материал оболочки — свинец;
- Б — ленточная броня из стали.
Конструктивные элементы
Токонесущие жилы кабеля сделаны из медной проволоки, имеющей диаметр 1,2 мм. В марках типа МКС токопроводник обмотан корделем (нитью) на основе полистирола диаметром 1,2 мм. Нить наложена открытой спиралью.
Изоляция представляет собой три концентрических полиэтиленовых слоя. Средний из них отличается пористой структурой.
Четыре жилы с изоляционным слоем скручены в четверки с заполнителем из полистирольной нити: в каждой четверке элементы, находящиеся по диагонали, составляют рабочую пару. Четыре или семь скрученных четверок образуют сердечник. Жильная изоляция первой пары четверки выделяется красным и желтым, второй пары — синим и зеленым цветами.
Технические параметры кабеля
Климатическое исполнение — УХЛ1, УХЛ2, УХЛ3.
Диаметр токоведущих жил — 1,20 мм.
Толщина оболочки из свинца и размер защитных покровов должны отвечать требованиям ГОСТов 24641 и 7006 соответственно.
Электросопротивление токонесущего элемента на 1 км длины — 15,85 Ом (при 20°С). Максимальная омическая асимметрия жил, составляющих рабочую пару, не превышает 0,19 Ом на длине 825 м. Минимальное электросопротивление изоляционного слоя каждого токопроводника по ко всем другим жилам, соединенным с оболочкой, в пересчете на 1 км длины (при 20°С) — 12 000 мОм.
Рабочая емкость при частоте тока 800 Гц на 1000 м составляет 24-24,5 нФ.
Провод гарантированно (гарантия производителя) сохраняет заявленные технические характеристики в течение 4,5 года.
Срок службы при использовании по назначению — минимум 40 лет.
