Топ 10 токарных станков по дереву за 2022 год
1 место
Отзывы(0): |
Цена: 62 906 p
Ø обработки над станиной | 370 |
РМЦ | 1100 |
Макс. обороты | 2000 |
Мощность , кВт | 0.55 |
Напряжение | 380В |
Масса, кг | 92 |
Токарный станок по дереву Proma DSL-1100V используется для обработки цилиндрических, фасонных, конусных поверхностей из твердых и мягких пород дерева. Обработка вращающейся детали, установленной в центрах производится режущим инструментом, что позволяет выполнять на поверхности различные конфигурации. У прибора есть привод c однофазным двигателем переменного тока. Можно добиться необходимых оборотов, которые обеспечивают механический вариатор. В ходе работы он достигает плавности изменения оборотов. Копировальное устройство позволяет изготавливать большое количество идентичных деталей.
Полное описание …
2 место
Отзывы(0): |
Цена: 14 100 p
Ø обработки над станиной | 350 |
РМЦ | 1000 |
Макс. обороты | 2480 |
Мощность , кВт | 0. 35 |
Напряжение | 220В |
Масса, кг | 29 |
Токарный деревообрабатывающий станок Корвет-73 отличается легким весом. Станина станка выполнена из уголка и листовой стали. Это существенно снижает вес станка и его стоимость. Токарный станок с межцентровым расстоянием 1000 мм становится более доступным для частного потребителя. Станок имеет 4 скорости вращения шпинделя. Скорости меняются перестановкой ремня на ступенчатых шкивах. В конструкции станка предусмотрены отверстия для крепления станка к верстаку.
Полное описание …
3 место
Отзывы(0): |
Цена: 16 300 p
Ø обработки над станиной | 200 |
РМЦ | 300 |
Макс. обороты | 3200 |
Мощность , кВт | 0.25 |
Напряжение | 220В |
Масса, кг | 21 |
Настольный деревообрабатывающий токарный станок «Корвет-70» предназначен для обработки заготовок из различных пород дерева методом точения, шлифования, полирования.
Полное описание …
4 место
Отзывы(0): |
Цена: 141 637 p
Ø обработки над станиной | 420 |
РМЦ | 1500 |
Макс. обороты | 2800 |
Мощность , кВт | 1.10 |
Напряжение | 380В |
Масса, кг | 242 |
Токарный станок по дереву WLAM — 1500 предназначен для обработки цилиндрических, фасонных, конусных поверхностей из твердых и мягких пород дерева. Благодаря копировальному оборудованию установленному на данном станке, есть возможность изготовлять большое количество одинаковых фасонных деталей.
Данный станок находит широкое применение в
Полное описание …
5 место
Отзывы(0): |
Цена: 28 785 p
Ø обработки над станиной | 254 |
РМЦ | 450 |
Макс. обороты | 3150 |
Мощность , кВт | 0.37 |
Напряжение | 220В |
Масса, кг | 38 |
Токарный по дереву HolzStar DB450 — один из лучших на рынке по соотношению цена/качество. Продуманная конструкция, отличная эффективность и умеренная цена.
Самый маленький токарный станок HOLZSTAR — это мини-станок DB450. Несмотря на небольшие размеры, DB450 имеет чугунную станину и обеспечивает отличное качество обработки. Его главная особенность — высокая скорость вращения шпинделя. Идеальное назначение этого станка — изготовление мелких деревянных деталей.
Полное описание …
6 место
Отзывы(0): |
Цена: 57 706 p
Ø обработки над станиной | 306 |
РМЦ | 900 |
Макс. обороты | 2000 |
Мощность , кВт | 0.55 |
Напряжение | 220В |
Масса, кг | 80 |
Токарный деревообрабатывающий станок HolzStar DB900 — один из лучших на рынке по соотношению цена/качество. Главные козыри — продуманная конструкция, отличная эффективность и умеренная цена.
Полное описание …
7 место
Отзывы(5): |
Цена: 11 200 p
Ø обработки над станиной | 350 |
РМЦ | 1000 |
Макс. обороты | 2500 |
Мощность , кВт | 0.35 |
Напряжение | 220В |
Масса, кг | 27 |
Настольный деревообрабатывающий токарный станок JWL-1440L JET предназначен исключительно для обработки изделий из дерева
Полное описание …
8 место
Отзывы(0): |
Цена: 217 300 p
Ø обработки над станиной | 165 |
РМЦ | 1150 |
Макс. обороты | 1400 |
Мощность , кВт | 1. 30 |
Напряжение | 380В |
Масса, кг | 550 |
Российский деревообрабатывающий токарно-фрезерный копировальный станок КТФ-6М предназначен для профильной токарно-фрезерной обработки вращающихся и неподвижных тел, в том числе изготовления винтовых поверхностей.
Полное описание …
9 место
Отзывы(0): |
Цена: 41 700 p
Ø обработки над станиной | 300 |
РМЦ | 845 |
Макс. обороты | 2000 |
Мощность , кВт | 0. 55 |
Напряжение | 220В |
Масса, кг | 82 |
Напольный токарный деревообрабатывающий станок «Корвет-74» предназначен для обработки заготовок из различных пород дерева методом точения, шлифования, полирования.
Полное описание …
10 место
Отзывы(0): |
Цена: 38 000 p
Ø обработки над станиной | 250 |
РМЦ | 370 |
Макс. обороты | 3300 |
Мощность , кВт | 0. 50 |
Напряжение | 220В |
Масса, кг | 35 |
Jet JWL-1015 — новая модель профессионального токарного станка компактного класса, является развитием хорошо зарекомендовавшей себя модели JML-1014. Улучшению подверглись все узлы и детали: станина, передняя и задняя бабки выполнены более массивными и жёсткими, на шпиндель установлены усиленные подшипники, лучше проработаны дизайн и эргономика.
Полное описание …
Сравнительная таблица
Характеристики | PROMA DSL-1100V | Корвет-73 | Корвет-70 | WLAM-1500 | HolzStar DB450 | HolzStar DB900 | JET JWL-1440L | КТФ-6М | Корвет-74 | JET JWL-1015 |
Цена | 62906 | 14100 | 16300 | 141637 | 28785 | 57706 | 11200 | 217300 | 41700 | 38000 |
Ø обработки над станиной | 370 | 350 | 200 | 420 | 254 | 306 | 350 | 165 | 300 | 250 |
Ø обработки над супортом | 185 | |||||||||
РМЦ | 1100 | 1000 | 300 | 1500 | 450 | 900 | 1000 | 1150 | 845 | 370 |
Размер заготовки | ||||||||||
Макс. обороты | 2000 | 2480 | 3200 | 2800 | 3150 | 2000 | 2500 | 1400 | 2000 | 3300 |
Регулировка частоты вращения шпинделя | Бесступенчатая | Ступенчатая | Бесступенчатая | Ступенчатая | Ступенчатая | Бесступенчатая | Ступенчатая | Ступенчатая | Бесступенчатая | |
Мощность | 0. 55 | 0.35 | 0.25 | 1.10 | 0.37 | 0.55 | 0.35 | 1.30 | 0.55 | 0.50 |
Напряжение | 380В | 220В | 220В | 380В | 220В | 220В | 220В | 380В | 220В | 220В |
Масса | 92 | 29 | 21 | 242 | 38 | 80 | 27 | 550 | 82 | 35 |
В наличии | 93 | 20 | 20 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Станки по дереву для домашней мастерской: фото, чертежи, видео
Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.
Красивый самодельный станок для работы с древесиной
Читайте в статье
- 1 Станки по дереву для домашней мастерской: особенности и разновидности
- 2 Особенности токарного станка по дереву для домашней мастерской
- 2.1 Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами
- 2.2 Специфика резцов для токарного станка по дереву
- 3 Делаем стационарную циркулярную пилу своими руками
- 3.1 Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению
- 4 Изготавливаем фрезерный станок по дереву для домашней мастерской

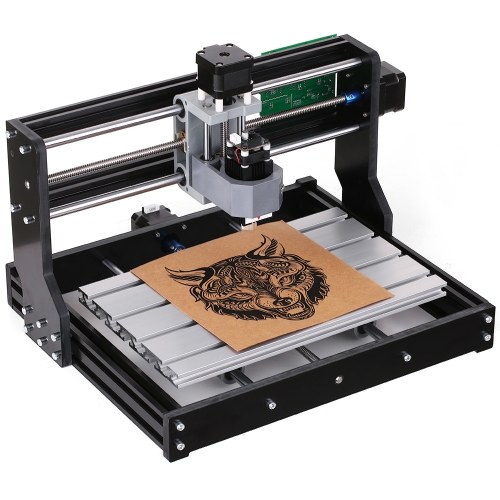

- 4.1 Делаем фрезерный станок с ЧПУ своими руками
- 4. 2 Фрезы для станков по дереву: особенности и разновидности
- 5 Варианты рейсмусовых станков своими руками
- 5.1 Видеоинструкция, как делать рейсмусы своими руками из электрорубанка
- 6 Особенности шлифовального станка по дереву своими руками
- 7 Особенности фуговальных станков по дереву своими руками
- 8 Самодельные станки по дереву своими руками: видео и общие рекомендации
Станки по дереву для домашней мастерской: особенности и разновидности
Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:
- Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».
Самодельная циркуляционная пила
- Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
- Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
- Для выпуска дверей и окон применяют фрезерные модели.
- Чтобы обстругать доски понадобится рейсмусовый станок.
- Копировально-фрезерные применяются для создания изделий необычных форм.
- Фуговальные могут обстругать болванку с одной стороны.
Статья по теме:
Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести многофункциональный бытовой деревообрабатывающий станок для применения в быту.
Торцовочная пила руками «самоделкиных»
Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:
- токарный станок;
- циркулярную пилу;
- фрезерное оборудование;
- рейсмусовый станок;
- шлифовальный и фуговальный вариант.
Небольшое токарное оборудование
Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.
Особенности токарного станка по дереву для домашней мастерской
Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.
Конструктивно станок по дереву отличается от токарного варианта для металла отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:
Схематическое изображение элементовПодробная схема со всеми размерамиКомплектация самодельного станка со всеми элементамиЧертеж с габаритами элементов
Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для забора или перил для лестницы. Вот примеры готовых станков в мастерских:
1 из 4
Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:
Watch this video on YouTube
токарный станок по дереву
Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами
Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место в гараже или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:
1 из 4
Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:
- станина;
- стойки передние и задние;
- мотор электрический;
- ведущий и управляемый центры;
- крепеж для инструмента.
Важно! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.
Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и сварочный аппарат. Ниже приведена инструкция по сборке мини-токарного станка:
Иллюстрация | Последовательность действий |
Выбираете точило по дереву или делает его самостоятельно, но так, чтобы потом не пришлось менять. Используйте высокое положение оси с закрытым типом подшипников и шайбой для фиксации дисков. С одной стороны оси устанавливаете диски, управляющие скоростью вращения, с другой – планшайбу для работы с древесиной. | |
Станину делаете из двух параллельных швеллеров, между которыми расположена направляющая. Длина заготовок напрямую зависит от размеров направляющей. С одной ее стороны привариваете швеллер в виде буквы «П», а второй конец закрываете уголком из металла. | |
Суппорт можно собрать из нескольких труб, вставленных друг в друга, чтобы оставалась возможность регулировки высоты. Фиксация нужного положения осуществляется при помощи болтов. В качестве упора используйте горизонтальную планку. Соблюдайте все размеры из чертежей. | |
В роли шкива выступает старый патрон от дрели. Ведомые элементы собираются из фанеры в два слоя. Планшайбу также изготавливаете из фанеры. Металлическую основу устанавливаете на опоры. В месте расположения передней бабки собираете площадку. Ее можно сделать также из фанеры. На площадке закрепляете электромотор. | |
Мотор фиксируете на небольшой пластине, чтобы изменять силу натяжения ремня. Когда все элементы собраны по схеме, проверяете работоспособность устройства и переходите к активному использованию. |
Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.
Специфика резцов для токарного станка по дереву
Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.
Варианты покупных резцов
Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:
- радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
- тангенциальные: для касательной обработки и формирования сложного рисунки.
Самодельные приспособления для работы с древесиной
Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:
- Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
- Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
- Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
- Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.
Схемы токарных резцов
Вариант изготовления самодельного резца посмотрите в видеоматериале:
Watch this video on YouTube
резцы для токарного станка по дереву
Делаем стационарную циркулярную пилу своими руками
Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.
Стол для работы с циркуляционной пилой
Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:
- стола;
- диска с зубцами;
- двигателя;
- бокового упора с возможностью регулировки;
- вала.
Готовая компактная установка
Чтобы собрать все детали циркулярной пилы приготовьте:
- лист металла от 8 мм толщиной;
- уголок из металла 45 на 45 мм;
- двигатель электрический;
- диск с зубьями;
- подшипник шариковый;
- аппарат для сварки;
- брусок из дерева;
- кусок пластика или остатки ламината.
Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:
Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола
Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:
Иллюстрация | Последовательность работы |
Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам. Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой фанеры. | |
Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см. Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим. | |
Центральную пилу делайте с возможностью регулировки по высоте. | |
Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками. |
Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:
Watch this video on YouTube
циркулярная пила
Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению
Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.
Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.
Вариант чертежа для работыСобранное оборудование
Порядок сборки упора будет следующий:
- Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
- Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
- Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
- На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
- В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.
После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:
Watch this video on YouTube
После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:
Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

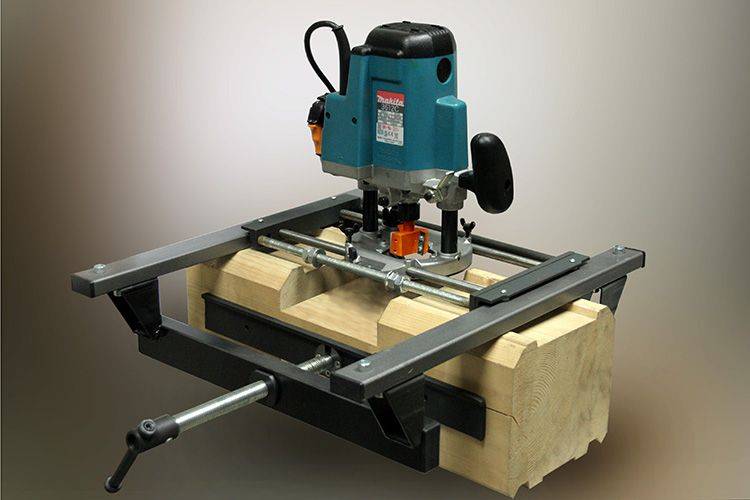

Изготавливаем фрезерный станок по дереву для домашней мастерской
Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.
Небольшой станок для фрезеровки, сделанный своими руками
В комплектацию самодельных фрезерных станков по дереву входят:
- Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
- Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
- Опора. Изготавливается стол из массивной древесины.
Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.
3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке
Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:
Watch this video on YouTube
Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:
Наименование модели | Технические характеристики | |
Стол фрезерный Кратон МТ-20-01 | размер площадки | 64 на 36 см |
возможность вертикальной работы | есть | |
вес оборудования | 15,7 кг | |
| ||
Станок фрезерный Корвет-83 90830 | мощность двигателя | 750 Вт |
тип передачи | ременная | |
частота вращения шпинделя | 11 000 об/мин | |
вертикальный ход | 2,2 см | |
диаметр шпинделя | 12,7мм | |
|
Михаил, г. Волгоград: «Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».
Дмитрий, г. Москва: «Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».
В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.
Делаем фрезерный станок с ЧПУ своими руками
Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.
Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования
Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:
Watch this video on YouTube
Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:
1 из 4
Фрезы для станков по дереву: особенности и разновидности
Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:
- Конусообразные. Используются для обработки различной древесины под разным наклоном.
Примеры различных фрез
- Профильные. Применяют для декорирования элементов.
- V-образные. Можно изготавливать отверстия в 45⁰.
- Прямоугольные – для создания пазов.
- Дисковые. Выпиливаются пазы разных габаритов.
- Калевочные для закругления краев.
- Фальцевые для работы с четвертями.
Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:
1 из 4
Фрезы для станков по дереву
Варианты рейсмусовых станков своими руками
Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:
Вариант готового самодельного оборудования для мастерской
- Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
- Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
- Болты для регулировки и устройство для подачи заготовок.
Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.
Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими руками
рейсмусовый станок
Видеоинструкция, как делать рейсмусы своими руками из электрорубанка
Для сборки рейсмуса из рубанка своими руками приготовьте:
- электрорубанок, который не жалко переделывать в другой инструмент;
- подробный чертеж для работы;
- фанеру и бруски для корпуса.
Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:
Watch this video on YouTube
Особенности шлифовального станка по дереву своими руками
После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:
- Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.
Вариант устройства с диском
- Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.
Процесс сборки ленточного агрегата
- Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.
Домашний барабанный станок для шлифовки древесины
- Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.
Колибровально-шлифовальное оборудование на производстве
Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:
Несложный ленточный вариантДругой вариант оборудования с ленточным принципом работыУниверсальная машина для работы с древесинойДомашний дисковый станок в действии
шлифовальный станок
Особенности фуговальных станков по дереву своими руками
Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.
Вариант домашней фуговальной машины
Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:
- станина;
- вал строгальный;
- регулятор для стола;
- мотор.
Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:
Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машины
фуговальный станок
Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:
- Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
- Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
- К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
- Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
- Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.
Готовый строгальный станок
Для полного понимания хода работы, посмотрите видеоматериал по теме:
Watch this video on YouTube
Статья по теме:
Самодельные станки и приспособления для домашней мастерской позволят упростить процесс резки металла или выпилки элементов из дерева. Несколько практичных и интересных вариантов данных устройств мы рассмотрим в нашем обзоре.
Самодельные станки по дереву своими руками: видео и общие рекомендации
Вариантов деревообрабатывающих станков для домашней мастерской много. Есть простые и сложные конструкции. Чтобы правильно собрать любой агрегат, надо подготовить подробный чертеж и все материалы и инструменты для работы.
Удобный стол с «циркуляркой»
Выбирая себе станок для покупки или самодельной сборки, в первую очередь определитесь с целями его использования. Если вам необходимо ровно отрезать большое количество деталей, то сделайте небольшие отрезные станки для дома. Ниже приведена видеоинструкция по сборке:
Watch this video on YouTube
Шлифовальные станки нужны для обработки элементов. Агрегаты придают заготовкам конечный красивый вид и полностью удаляют заусенцы. В зависимости от выбранного типа оборудования, подготовьте чертеж и конструктивные элементы. Вот один из вариантов создания такого станка тома:
Watch this video on YouTube
Рейсмусовые агрегаты позволяют добиться идеально ровной поверхности и могут справляться с большим количеством заготовок. Основной элемент – вал с режущей кромкой. Именно на его создание обращайте особое внимание. А также не забывайте, что все станки должны иметь прочную опору, позволяющую работать на любых скоростях мотора. Ниже приведена видеоинструкция по созданию одного из таких агрегатов:
Watch this video on YouTube
Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их. Вот несколько фото интересных и полезных приспособлений для мастерской:
1 из 4
Дом — Инструменты Манн и поставки
Дом — Инструменты Манн и поставки
Покупка подарочных карт
0
Настольная пила №1 в Америке
SawStop — самая безопасная настольная пила в мире. Каждая высокоточная пила оснащена отмеченной наградами запатентованной тормозной системой SawStop, которая останавливает лезвие в течение пяти миллисекунд после обнаружения контакта лезвия с кожей.
Поиск по продукту
Поиск по бренду
DEWALT
Гарантированная прочность
У нас имеется широкий ассортимент инструментов Dewalt. Разработан для профессионалов и рассчитан на работу в самых тяжелых условиях.
JET
Позаботьтесь о своей работе
Деревообрабатывающие станки для энтузиастов.
Что происходит?
Просмотреть все события и акции
ПОСЕТИТЕ НАШ ШОУРУМ
Узнайте, почему мы являемся местом назначения
Mann Tool, принадлежащая семье и управляемая более 75 лет, является ведущим поставщиком в Южной Каролине ручных электроинструментов для профессионалов и любителей, деревообрабатывающего оборудования и аксессуаров.
Смотреть видео
Посмотрите на фотографии
ЭЛЕКТРОИНСТРУМЕНТЫ
Мы являемся полноценным дилером основных производителей электроинструментов, таких как Makita, Festool, Milwaukee, Bosch и Dewalt. Аккумуляторные, сетевые и пневматические инструменты — все это часть нашего обширного предложения.
Купить сейчас
ТОРГОВОЕ ОБОРУДОВАНИЕ
Ознакомьтесь с нашей впечатляющей экспозицией стационарного оборудования, которое удовлетворит потребности как самого маленького любителя, так и крупного производственного цеха.
Купить сейчас
ПИЛОМАТЕРИАЛЫ (ЭКЗОТИЧЕСКИЕ И ДОМАШНИЕ ДРЕВЕСИНЫ)
У нас есть большой выбор дерева, который поразит воображение любого столяра. Вы найдете множество заготовок для ручек и деревянных изделий разной ширины и длины. Приготовьтесь удивиться нашим большим уникальным плитам.
Купить сейчас
ПРИНАДЛЕЖНОСТИ И ПРИНАДЛЕЖНОСТИ
Важно иметь правильные инструменты и оборудование. Получите максимальную отдачу от своих усилий, оснастив их правильными битами, лезвиями, зажимами и приспособлениями. Если у нас его нет — мы можем это получить!
Купить сейчас
ТОКАРНАЯ РАБОТА
Приглашаются токари всех возрастов и уровней подготовки. У нас есть токарные станки, оснастка, заготовки и отделка. Мы даже предлагаем курсы, чтобы познакомить вас с этим видом искусства или позволить вам отточить свои навыки.
Купить сейчас
БЕЗОПАСНОСТЬ
Ваша безопасность является приоритетом. Предлагая такие продукты, как SawStop, каски, средства для сбора пыли и перчатки, мы стараемся, чтобы вы были здоровы и не сбились с пути.
Купить сейчас
КЛАССЫ
Чаша I: Токарная чаша для начинающих
Мы покажем вам, как настроить переворачивание чаши, и проведем вас через процесс переворачивания с использованием подходящих инструментов для завершения чаши. Студенты заберут домой один проект.
Политика отмены:
Студенты могут отменить в течение 10 дней после занятия для полного возмещения.
Мы можем отменить занятие в течение 48 часов, если мы не набрали минимально необходимое количество студентов. В этом случае у вас есть выбор: полный возврат средств или переход на свободное место в более позднем классе.
Проверить
Подготовка древесины
Мы продемонстрируем фуганок, рубанок и настольную пилу, чтобы подготовить заготовку для использования в деревообрабатывающих проектах.
Политика отмены:
Студенты могут отменить в течение 10 дней после занятия для полного возмещения.
Мы можем отменить занятие в течение 48 часов, если мы не набрали минимально необходимое количество студентов. В этом случае у вас есть выбор: полный возврат средств или переход на свободное место в более позднем классе.
Проверьте это
Токарная деревянная ручка
Опыт не требуется. На этом уроке начального уровня мы покажем вам, как настроить токарный станок, и проведем вас через правильную процедуру изготовления тонкой деревянной ручки.
Политика отмены:
Студенты могут отменить в течение 10 дней после занятия для полного возмещения.
Мы можем отменить занятие в течение 48 часов, если мы не набрали минимально необходимое количество студентов. В этом случае у вас есть выбор: полный возврат средств или переход на свободное место в более позднем классе.
Проверьте это
Просмотреть все классы
ПОДПИСАТЬСЯ НА НАШУ ПИСЬМУ
ПОСЕТИТЕ НАС
802 Крис Драйв
Западная Колумбия, Южная Каролина 29169
Проложить маршрут
Отдел продаж и обслуживания
Вторник — пятница 8:00-17:00
Суббота — 8:00-14:00
Закрыто в воскресенье и понедельник
10 Стационарные электроинструменты для деревообработки
С помощью этой коллекции стационарных электроинструментов вы сможете выполнить практически любой деревообрабатывающий проект и получить результаты профессионального качества.
Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.
1
/
11
Анатолий Иголкин/Getty Images
Стационарные электроинструменты для деревообработки
Тяжелые и прочные стационарные электроинструменты для деревообработки предназначены для работы в течение всего дня. Конечно, у каждой из этих машин есть облегченная настольная версия (пару я привел ниже). Но чугунные столы, большие двигатели и превосходное пылеулавливание означают, что эти стационарные инструменты прослужат десятилетиями.
Проконсультируйтесь с электриком, потому что для этих деревообрабатывающих инструментов может потребоваться электрическое питание 220 вольт (например, ваша сушилка) и они потребляют значительно больше силы тока, чем их настольные аналоги. Но мощность, масса, посадка и отделка этих машин доставляют удовольствие в использовании.
2
/
11
Через продавца
Настольная пила
Настольная пила, являющаяся краеугольным камнем большинства столярных и мебельных мастерских, позволяет делать точные прямые пропилы.
Начинающие столяры могут использовать гибридную пилу, такую как Ridgid 13A 10 дюймов. Настольная пила. Это легкая полноразмерная настольная пила с высокой точностью и сбором пыли, которая по-прежнему подключается к обычной гаражной розетке на 15 ампер. Настольные пилы имеют столешницы из литого металла с обработанными канавками, совмещенными с лезвием, для поперечной резки с помощью углового упора или салазок для вторичного рынка.
Купить сейчас
3
/
11
Через продавца
Ленточная пила
Если вам нравятся кривые, ленточная пила — ваш инструмент. Вращая длинное тонкое лезвие между двумя колесами вертикально сверху вниз, оно извивается сквозь дерево.
Обычные лезвия имеют ширину 1/4, 3/8 и 1/2 дюйма, но они бывают толщиной от 1/8 дюйма и шириной от одного дюйма и более. Более тонкие лезвия режут небольшие радиусы, но могут сломаться. Grizzly 555 поставляется с 14-х 14-дюймовым. чугунный верх и может резать дерево толщиной до шести дюймов.
Купить сейчас
4
/
11
Через продавца
Строгальный станок
Строгальный станок используется для сглаживания и достижения одинаковой толщины куска дерева. Строгальные станки имеют форму коробки, с открытыми сторонами, плоским столом внизу и фрезой с регулируемой высотой вверху.
Рубанок протягивает доску через прорезь плоской стороной вниз, а фреза срезает верхнюю часть древесины до тех пор, пока она не станет плоской и не достигнет желаемой толщины. Строгальные станки Lunchbox, такие как DeWalt DW-735, имеют две скорости и рассчитаны на 13 дюймов. доски. Сбор пыли необходим, потому что строгальные станки выбрасывают огромное количество толстой стружки.
Купить сейчас
5
/
11
Через продавца
Фуганок
Если вам нужно избавиться от изгибов и искривлений досок, фуганок выравнивает лицевую или широкую часть доски и кромку. Деревянные фуганки бывают шириной от четырех дюймов и шириной до 20 дюймов.
Grizzly 6 x 48 — отличная машина начального уровня, занимающая небольшую площадь. Фуганки никогда не используются на торцах доски, потому что они обычно раскалываются. Фуганок имеет два больших копланарных стола, а также регулируемый подающий стол и фиксированный разгрузочный стол. Режущая головка находится между двумя кроватями.
Подающий стол опускается на доли дюйма, и по нему с помощью палок и блоков толкают искривленную или искривленную доску. Доска подается через входной стол в резак и на внешний стол. Благодаря многопроходному процессу доска в конечном итоге становится плоской.
Купить сейчас
6
/
11
Через продавца
Пылесборник
Стационарные электроинструменты создают большое количество пыли. Помимо того, что дышать опасно, вся эта пыль становится скользкой на полу. Он также может создавать неточности, если ему позволить скапливаться на столешнице или у забора.
Специализированные пылеуловители превосходят по производительности промышленные пылесосы на милю и имеют размер от 4 до 6 дюймов. шланг, удаляющий большое количество пыли с мощностью всасывания 1,5 л.с. и более. Большинство из них имеют два порта для сбора пыли с нескольких машин, а многие оснащены колесами для переноски.
Простые версии, такие как Shop Fox W1666 2-hp, используют тканевый фильтр и опорожняют его в прозрачный одноразовый пластиковый пакет. Циклонный пылеуловитель Jet JCDC-2 отделяет крупные частицы пыли, попадающие в металлический контейнер, для быстрой утилизации; его складчатый фильтр легко чистить. Имейте в виду: пылеуловители при запуске потребляют большую силу тока, поэтому вам потребуется правильное электротехническое обслуживание.
Купить сейчас
7
/
11
Через продавца
Формирователь
Формовщик вращает множество насадок со скоростью более 12 000 оборотов в минуту, вырезая и ваяя древесину до различных профилей. Оправка или шпиндель поднимается и опускается в зависимости от желаемой формы.
Такие инструменты, как формирователь G1035 1-1/2 л.с., включают упор с регулируемой горловиной и фиксатором для безопасности. Чугунные столы обеспечивают тяжелую плоскую поверхность для поддержки дерева. В то время как фрезеры вращаются только в одном направлении, двигатели фрезы являются реверсивными, что позволяет пользователю безопасно подавать с любой стороны шпинделя, контролируя отрыв волокон древесины. Двигатели варьируются от 3/4 до 3 л.с.
Купить сейчас
8
/
11
Через продавца
Ленточная/дисковая шлифовальная машина
Если вы можете назвать форму, вероятно, для нее предназначена шлифовальная машина. Кромка, лента, диск, пластина, шпиндель и широкий ремень — вот некоторые из различных шлифовальных машин, которые вы можете найти в столярной мастерской.
Многие столяры начинают с такого инструмента, как комбинированная шлифовальная машина Rikon 50-122 с 10-дюймовым шлифовальным кругом. диск и 6-дюймовый. широкий пояс. Этот комбинированный инструмент использует один двигатель. При включении и ремень, и диск вращаются. У каждого есть регулируемый стол для быстрого сглаживания под точными углами.
Доступны абразивы различной зернистости. Диски крепятся с помощью сильного клея, а ремни надеваются сбоку и затягиваются рычагом. Сбор пыли обязателен, так как вредная микроскопическая пыль разлетается повсюду.
Купить сейчас
9
/
11
Через продавца
Сверлильный станок
Сверление? Напротив! Ничто не просверливает отверстия более точно, чем сверлильный станок.
Стационарные сверлильные станки оснащены головкой, удерживающей сверло, мощным двигателем, приводящим буровую головку в движение с помощью ремня, и столом, регулируемым для сверления под углом. Пользователь вращает пиноль или рычаг подачи, вводя вращающееся сверло в заготовку.
Гризли 14 дюймов. Сверлильный станок для тяжелых условий эксплуатации оснащен двигателем мощностью 3/4 л. с. Он оснащен чугунным столом с прорезями для крепления ограждения или жертвенным столом для управления отрывом древесных волокон на нижней части заготовки.
Купить сейчас
10
/
11
Через продавца
Долото для полых отверстий
Представьте себе инструмент, который может сверлить квадратные отверстия. Введите: долбежник.
Подобно сверлильному станку, но с использованием специального сверла, которое работает внутри полого квадратного долота, долбежный станок превосходен в создании точных пазов. Полые долота бывают точных размеров от 1/4 дюйма до одного дюйма и включают в себя соответствующую насадку.
Jet JBM-5 — отличная машина для начинающих с ограждением, которое регулируется внутрь и наружу. Его чугунный прижим фиксирует детали и позволяет пользователю делать одинаковые пазы, как в каждой ножке стола. Полое долото и сверло необходимо регулярно затачивать для чистого реза.
Купить сейчас
11
/
11
Через продавца
Токарный станок
Ничто так не создает цилиндрические объекты из дерева, как токарный станок. Подобно гончарному кругу в керамике, но с горизонтальной ориентацией, токарный станок вращает кусок дерева вдоль центральной оси, установленной на одном конце или между двумя точками.
Стамески токарного станка удерживаются на подручнике и используются для вырезания фигур из прядильного дерева. Естественно, на ум приходят чаши и веретена, но при некотором творчестве предела нет. 12-дюймовый центральный машиностроительный завод. х 33-3/8 дюйма. Токарный станок представляет собой прочную машину с двигателем мощностью 3/4 л.с., способную обрабатывать детали диаметром 12 дюймов. объекты.
Купить сейчас
Первоначально опубликовано: 21 марта 2022 г.
Сет Алек Келлер
Сет Келлер — производитель мебели, дизайнер, педагог и писатель из Анн-Арбора, штат Мичиган. Он написал десятки статей для American Woodworker, Popular Woodworking и Woodworkers Guild of America. Когда он не занимается изготовлением мебели на заказ для клиентов, вы можете увидеть, как он фрезерует пиломатериалы на своей лесопилке или катается на велосипеде со своей семьей.
