Проектирование зданий из металлоконструкций: состав эскизного проекта, проект (утверждаемая часть), рабочая документация | Альянс

Проектирование зданий из металлоконструкций: состав эскизного проекта, проект, рабочая документация. Металлоконструкции от ПСХ «Альянс» — качество, которые мы строим и проектируем!

Производственно-строительный холдинг «Альянс» — лидер на рынке строительный технологий! Мы с уважением относимся к каждому проекту заказчику. Именно поэтому КАЧЕСТВО, НАДЁЖНОСТЬ, БЫСТРОТА – непременные условия нашего сотрудничества с Вами!

Одним из приоритетных видов деятельности ПСХ «Альянс» является проектирование зданий.

Проектирование – комплекс мероприятий поиска оптимального решения для строительства зданий и сооружений с учётом технологических особенностей объекта, архитектурным обликом и экологической безопасностью. От того насколько тщательно проработан проект будущего здания будут зависеть не только дальнейшие расходы, но и количество потенциально задействованных ресурсов.

Проектирование состоит из трёх организационных этапов:

1.   Предпроектные работы

2.   Проект здания

3.   Рабочая документация

На каждом этапе специалисты ПСХ «Альянс» принимают решения, исходя из тщательных расчётов, осуществляют поэтапный контроль, создают рабочие группы, фиксируют сроки на сетевых графиках.

Этапы проектирования

Квалифицированный штат сотрудников ПСХ «Альянс» решает все вопросы, связанные с разработкой плана, расчётами, оформлением документацией в соответствии с жёсткими Строительными нормами и Правилами (СНиП).

Перед началом проектирования заказчику необходимо сформировать задание для проектных работ с учётом основных показателей объекта, оформлением и выделением земельного участка. Затем начинаются работы непосредственно связанные с основным этапом проектирования:

•    Определение генерального плана

•    Разработка архитектурного облика

•    Конструктивное исполнение и детализация всех элементов здания

•    Разработка системы внутренних и наружных коммуникаций

•    Мероприятия по охране окружающей среды, пожарной безопасности

•    Проектирование временных зданий и сооружений для обеспечения инфраструктур в период строительства

•    Согласование принятых проектных решений с соответствующими контрольно-надзорными органами

Таким образом, мы берём на себя всю ответственность с момента принятия решения на строительство объекта до полного его ввода в эксплуатацию.

Качество восхищает, цены радуют, сроки удивляют!

ПСХ «Альянс» в составе рабочего проектирования оказывает услуги:

• Разработка раздела АР (архитектурные решения) – авторское видение строительного объекта  с учётом пожеланий заказчика
• Разработка раздела КМ (конструкции металлические) – составление рабочих чертежей, где представлены сведения о нагрузке, воздействии на конструкцию, фундамент, техническая спецификация металлопроката
• Разработка раздела КМД (конструкции металлические деталировочные) – комплект чертежей для строительно-монтажных работ, где прописаны схемы, ведомости, чертежи отдельных сложных деталей
• Разработка раздела КЖ (конструкции железобетонные) – раздел проектирования, в котором большое внимание уделяется надёжности и устойчивости постройки. Проектировщики составляют чертежи инженерно-геологической ситуации, опалубочные чертежи, ведомости расхода стали на монолитные конструкции

Работать с нами удобно!

1. Обращение! Оставляйте заявку на сайте или позвоните по указанному телефону в разделе «Контакты».

2. Обсуждение проекта! Для нас важны детали. Специалисты ПСХ «Альянс» подготовят и разработают любой как типовой проект, так и проект  с учётом всех индивидуальных предпочтений заказчика.  Возможен выезд на территорию заказчика для уточнения технического задания.

3. Проектирование! Доверяйте работу профессионалам! Это позволит минимизировать ваши затраты и максимизировать эффективность всего проекта.

4.Строительство! Сдача объекта точно в срок! Мы уважаем ваше время, поэтому для нас дедлайн – это результат к запланированной дате!

Выбирайте надёжных партнёров для строительства и реализации ваших проектов. Выбирайте качество! Выбирайте ПСХ «Альянс»!

Специалисты нашей компании знают всё о проектировании зданий из металлоконструкций. Мы с радостью проконсультируем Вас по любому тематическому вопросу! Звоните или оставляйте заявку на сайте уже сейчас!

Проектирование металлоконструкций / Портфолио / 3dstroyproekt.

ru

+7 {982} 7-111-000 [email protected]

Проектирование металлоконструкций

1. Услуги проектирования
2. Портфолио
3. Проект металлоконструкций

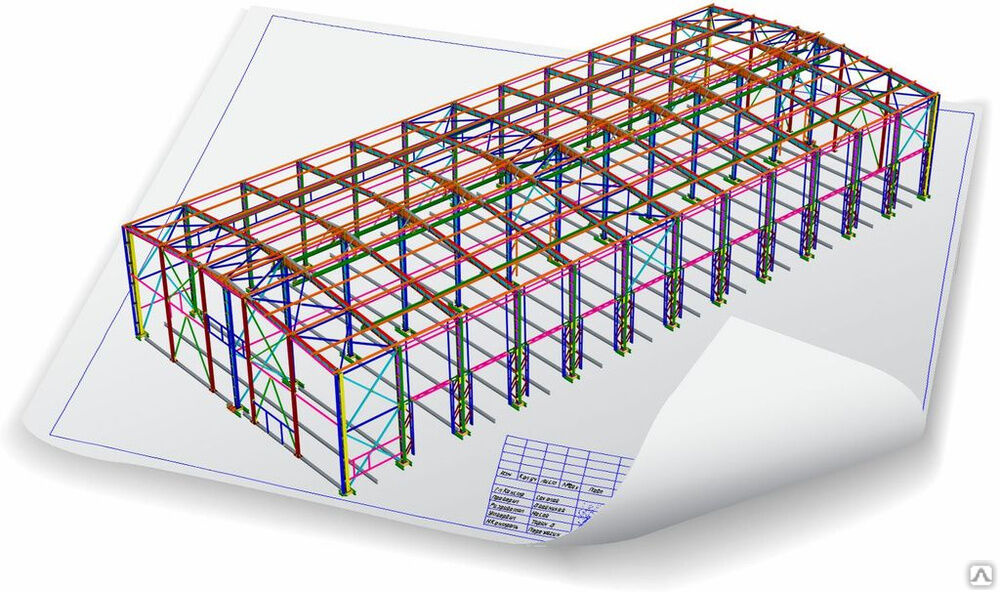

Проект металлоконструкций

Раздел проекта: Проектирование КМ, КМД

Вид проекта: Проектирование заводов и фабрик

Вес, т: 155

Площадь {в плане}, м2: 1380

Краткое описание

Один из основных принципов проектирования строительных конструкций — экономическая целесообразность принимаемых решений. Строительные металлические конструкции должны быть экономичными по расходу и стоимости материала, а также трудоемкости изготовления и монтажа. В тоже время металлоконструкции должны быть прочными и долговечными. Примирить эти противоречивые требования задача проектировщика конструктора. Такая задача достаточно точно решается путем сравнения вариантов и выбора наиболее оптимального по заданному экономическому критерию.

Готовые проекты

Есть вопрос / Нужна помощь? Позвоните нам.

Наши главные преимущества

BIM технологии информационного моделирования в строительстве

Гарантия качества с передовыми технологиями BIM. Используем инструменты и процессы информационного моделирования.

Проектирование чертежей – полностью в 3D

Быстрая проработка и оценка решений на ранних этапах проекта. Отсутствие в проекте перерасхода материалов и возможность минимизировать ошибки.

Опыт наших инженеров

За плечами десятки успешно реализованных проектов КМ, КМД, КЖ. В нашей компании работают только инженеры с профильным образование. Мы постоянно проводим дополнительное обучение в компании, повышая уровень профессионализма.

Высокое качество строительного проекта

Благодаря BIM технологиям исключаются множество человеческих факторов, и достигается 100% собираемость конструкций. Все проекты просчитываются на нагрузки и подписываются инженерами с многолетним стажем работы.

Экономия Ваших средств

Система скидок для постоянных клиентов. Выбор экономически целесообразных решений, использование стандартных конструкций для сокращения цены сооружения.

Оперативность разработки проектной документации

Грамотное управление, сжатые сроки проектирования с использованием автоматизированных систем. Возможность поэтапно выдавать рабочую документацию КМ, КМД, КЖ. Согласование технических решений в течение суток.

Авторский надзор на площадке строительства

Только авторский надзор позволяет гарантировать наилучшее качество готовой проектной документации. Осуществление авторского надзора за строительством проектируемых объектов, контроль за соответствием качества строительных работ и материалов, конструкций и изделий, требованиям утвержденного проекта, стандартов и технических условий.

Готовые проекты строительных объектов

Готовые проекты каркасов из металлических и железобетонных конструкций. Вы можете выбрать понравившийся Вам дом или другое сооружение из более 100 имеющихся проектов.

Широкая география проектно-конструкторских услуг

Компания 3dstroyproekt.ru не привязана к определенному городу, мы занимаемся проектированием по всей России. Ищем представителей в Москве, Санкт-Петербурге, Новосибирске, Нижнем Новгороде, Казани, Челябинске, Омске, Самаре, Ростове-на-Дону, Красноярске, Воронеж, Волгограде и других городах России.

7 ТИПЫ СТРОИТЕЛЬНЫХ ПРОЕКТОВ, В КОТОРЫХ ИСПОЛЬЗУЕТСЯ КОНСТРУКЦИОННАЯ СТАЛЬ

Ни один из всех строительных материалов не обладает таким ассортиментом и универсальностью, как сталь. Подобно камню и бетону, он обладает огромной прочностью на сжатие и может принимать практически любую форму. Подобно дереву, он обладает прочностью на растяжение, чтобы выдерживать давление и движение, не ломаясь. Во многих случаях он лучше камня, бетона и дерева в качестве строительного материала, поскольку весит намного меньше, чем сила, которую он может выдержать. При равных размерах и условиях дерево и бетон растрескаются под нагрузкой задолго до того, как сталь начнет деформироваться.

ЧТО ТАКОЕ КОНСТРУКЦИОННАЯ СТАЛЬ

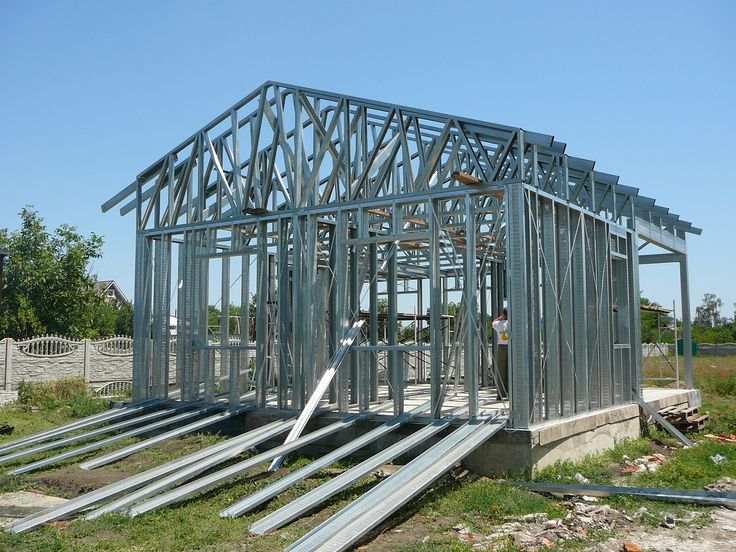

Конструкционная сталь включает стальные балки и колонны, используемые в качестве основных конструктивных элементов здания. Используется для формирования скелета, он поддерживает все остальные компоненты здания. Легкая холодноформованная сталь, используемая в каркасе малоэтажных зданий и домов, может считаться «конструкционной» сталью, поскольку она образует арматуру строительного проекта. Однако в архитектурном проектировании конструкционная сталь обозначает горячекатаную, гораздо более прочную и тяжелую сталь, чем легкая. Когда здание предназначено для поддержки изрядного веса бетона и значительных временных нагрузок, только горячекатаная конструкционная сталь будет соответствовать всем требованиям.

ПОЧЕМУ КОНСТРУКЦИОННАЯ СТАЛЬ ХОРОШО ПРИМЕНЯЕТСЯ В КОММЕРЧЕСКОМ СТРОИТЕЛЬСТВЕ

Поскольку конструкционная сталь может быть прокатана во множество различных форм, она идеально подходит для самых разнообразных коммерческих строительных конструкций. Его долговечность хорошо доказана, о чем свидетельствуют Эйфелева башня, мост Золотые Ворота и небоскребы, такие как Флэтайрон-билдинг, построенные более века назад. Поскольку колонны и балки относительно легко скрепляются болтами и сваркой, конструкционная сталь является отличным строительным материалом для крупных и сложных проектов, которые необходимо собирать на высоте.

Некоторые из этих проектов включают следующее:

1. Высотные офисные здания
Соотношение веса и прочности конструкционной стали при растяжении делает возможным возведение высотных башен. До появления этого специального изделия из железа высота зданий регулировалась тем, какую вертикальную нагрузку может выдержать бетон или кирпичная кладка. Хотя можно было достичь впечатляющих высот, ни одно сооружение не могло сравниться с высотой любого современного небоскреба. Кроме того, поскольку присущие стали свойства позволяют ей изгибаться при сейсмических воздействиях и сдвигах ветра, стальные конструкции в районах, подверженных землетрясениям, торнадо и ураганам, имеют смысл только в малоэтажных зданиях.

2. Многоквартирные дома
Строительство многоквартирных домов и многоквартирных домов может быть более экономичным с конструкционной сталью, чем с бетоном. Благодаря меньшему весу колонн и балок строительный подрядчик может сэкономить на стоимости фундамента. Кроме того, стальные элементы быстро соединяются друг с другом, что значительно экономит время проекта и трудозатраты.

3. Мосты и путепроводы
Обладая превосходной прочностью на растяжение, конструкционная сталь позволяет использовать большие пролеты мостов с меньшим количеством вертикальных опор, освобождая землю или воду под проезжей частью. Более того, сталь выдерживает постоянную вибрацию движения на мосту, изгибаясь там, где каменная кладка или бетон не могут.

4. Заводы
Поскольку сталь позволяет использовать гораздо большие пролеты между опорами, заводы выигрывают от этой особенности. Поскольку фабрикам часто требуется большое беспрепятственное пространство для оборудования, сталь позволяет более эффективно планировать производство и приспосабливается к перемещению сыпучих материалов.

5. Склады
Как и на фабриках, на складах под крышей происходит множество событий. Стальная конструкция способствует высоким крышам и большому свободному пространству на полу для перемещения товаров с помощью вилочных погрузчиков и грузовиков.

6. Большие залы
С помощью стали создание беспрепятственного обзора сцены не представляет особых трудностей для проектировщиков больших залов. По тем же причинам сталь служит фабрикам и складам, она также хорошо подходит для конференц-центров, театров и симфонических залов. Сталь также легко поддерживает приподнятые ярусы сидений с меньшим количеством общего материала.

7. Стадионы
Любители профессионального спорта ценят конструкционную сталь, особенно когда они могут комфортно посещать футбольные матчи в разгар зимы. Большие крытые стадионы с футбольными полями, вмещающие более 70 000 человек, а также все торговые и служебные помещения стали возможными благодаря конструкционной стали.

Изготовление каркаса из конструкционной стали требует тесного сотрудничества с производителем. Компания Barton Supply, обслуживающая передний ряд Колорадо, имеет все необходимое для изготовления и доставки конструкционной стали для вашего проекта, независимо от того, большой он или маленький.

Компоненты металлических конструкций

Каждый раз, когда мы знакомимся с чем-то новым, нам приходится учиться. Есть новые слова, которые нужно выучить, новые концепции, которые нужно понять, и новые идеи, которые нужно освоить.

Это верно для построения сборные металлические здания .

Чтобы помочь вам ознакомиться с различными компонентами металлических зданий или помочь вам, если вы ударились о стену во время строительства, мы составили информационный список металлических компонентов здания и их назначения .

Независимо от того, строите ли вы здания в течение многих лет или беретесь за свой первый строительный проект своими руками, Steel Building Construction использует уникальные термины для обозначения строительных частей и деталей.

Используйте это руководство по компонентам металлических зданий, чтобы подготовиться к предстоящей консультации по проектированию, лучше понять ваш текущий строительный проект или просто ознакомиться с терминологией, используемой в строительстве металлических зданий .

Что входит в комплект металлических конструкций?

Комплекты для стальных конструкций включают все инструкции, материалы, компоненты и крепежные детали, необходимые для возведения вашего здания.

Быстровозводимые здания предназначены для простой и понятной конструкции.

Некоторые покупатели выбирают самостоятельную постройку и могут собраться с несколькими друзьями, чтобы вместе возвести здание. Размер и величина здания часто определяют, подойдет ли вам вариант «сделай сам».

Другие выбирают поставщика металлоконструкций, который предлагает услуги по управлению проектами, или нанимают менеджера проекта отдельно.

Независимо от того, нанимаете ли вы менеджера по строительству или занимаетесь проектом самостоятельно, каждый металлический строительный комплект состоит из одних и тех же основных компонентов для создания прочного и функционального конечного продукта.

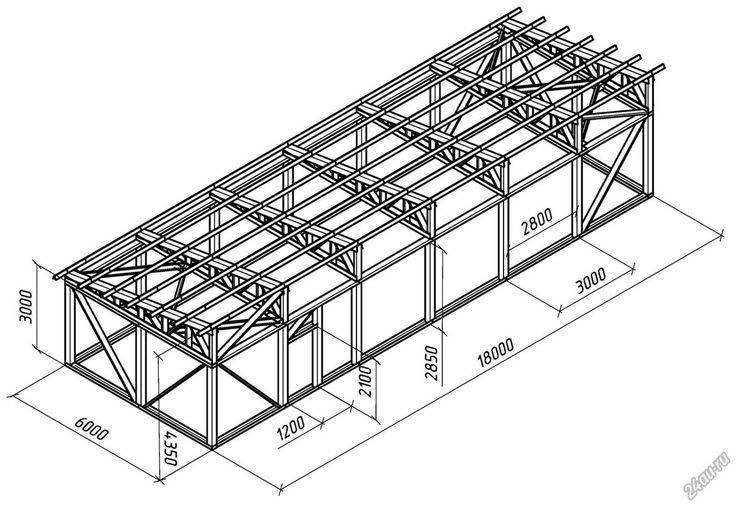

Размеры стального здания

Итак, давайте начнем с основ.

Размеры сборно-разборного металлического здания измеряются по длине , ширине , и высоте карниза .

Важно помнить, что высота вашего здания измеряется до верха карниза, а не до пика крыши.

Стальные здания измеряются снаружи, а не по внутренней площади, как можно было бы ожидать при измерении дома.

Узнайте, как сталь может помочь вам построить новое здание по более низкой цене, чем вы думали.

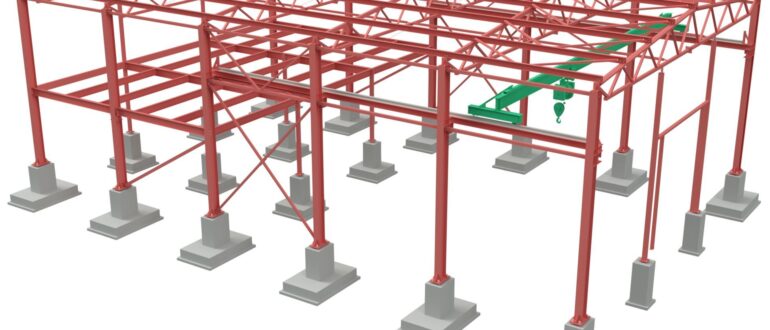

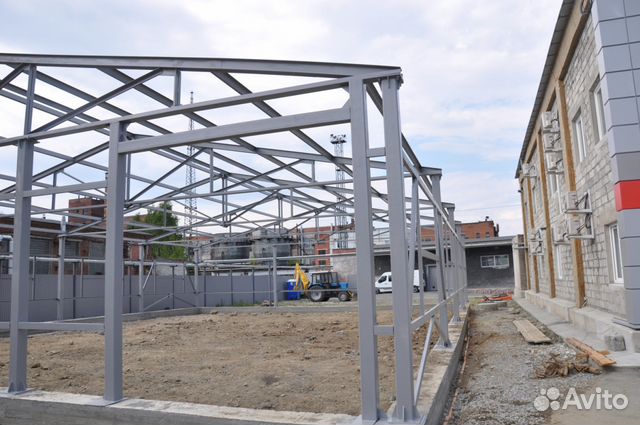

Конструктивные элементы сборных металлических конструкций

Фундамент и линия пола

Металлические здания закреплены на залитом бетонном фундаменте.

Стальная конструкция крепится к бетонному фундаменту, а колонны спереди, по бокам и сзади здания крепятся к бетону для создания несущей конструкции.

Угловые колонны

Угловые колонны устанавливаются вертикально в четырех углах бетонного фундамента для поддержки каждого угла здания.

Две угловые колонны в передней части здания и две угловые колонны в задней части здания соединяются наверху со стропилами торцевой стены, образующими уклон крыши.

Торцевые стропила — это основные стальные потолочные стропила, образующие уклон крыши спереди и сзади здания.

Карнизные стойки

В дополнение к соединению со стропилами торцевой стены угловые колонны также соединяются с карнизными стойками, которые проходят по всей длине здания горизонтально. Карнизные стойки — это основные металлические балки, которые поддерживают всю длину здания вдоль крыши, обеспечивая поддержку кровли и сайдинга.

Угловые колонны, торцевые стропила и карнизные подкосы в основном образуют контур металлического здания, которое служит основной структурной опорой здания.

Торцевые колонны и стропила торцевых стен

Торцевые колонны обеспечивают структурную поддержку передней и задней части здания. Колонны торцевой стены расположены на концах металлического здания и закреплены вертикально в бетонный фундамент у земли и стропила торцевой стены наверху.

Торцевые колонны соединяются со стропилами торцевой стены выше на скате крыши, чем угловые колонны. Колонны торцевой стены соединяются к середине стропила торцевой стены, а не на концах, как угловые колонны.

Эти колонны уменьшают пролет ригелей торцевой стены, чтобы выдерживать расчетную ветровую нагрузку.

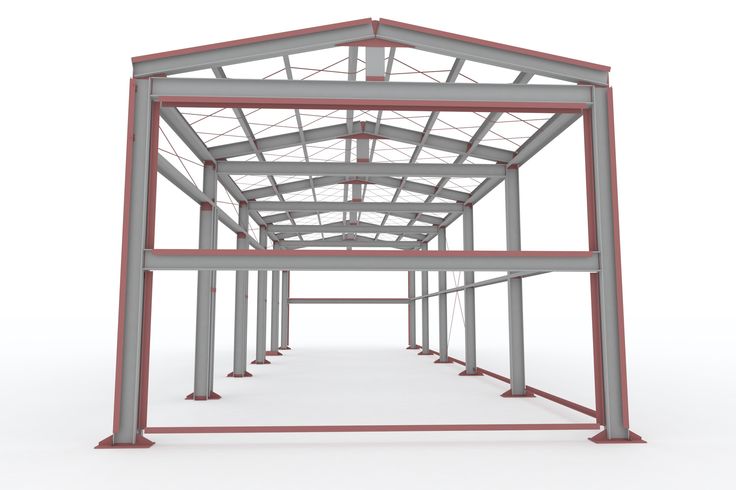

Каркасные колонны и рамные стропила

Каркасные колонны обеспечивают дополнительную структурную поддержку боковым сторонам здания и крепятся к бетонному фундаменту вертикально.

Колонны рамы соединяются наверху со стропилами рамы, которые поддерживают крышу в центре здания вдоль карнизных стоек.

Обвязка боковины

Риги боковых и торцевых стенок представляют собой горизонтальные элементы, которые обеспечивают дополнительную структурную целостность.

Прогоны боковых стен охватывают всю длину здания по горизонтали и соединяются с угловыми колоннами в передней и задней части здания и колоннами рамы между ними.

Подпорки необходимы для поддержки сайдинга здания.

Торцевой пояс

Торцевой пояс выполняет те же функции, что и боковой пояс, но располагается на обоих концах металлического здания.

Торцевые балки проходят горизонтально от одной угловой колонны до другой на концах здания. Риги торцевой стены крепятся к угловым колоннам и колоннам торцевой стены.

Стержневые раскосы/поперечные распорки

Стержневые раскосы — это элементы, которые образуют букву X между колоннами и между жесткими стропилами каркаса для обеспечения структурной целостности. Раскосы крепятся к колоннам вдоль боковых стен и поперек крыши.

Раскосы используются для передачи нагрузок, приложенных к зданию, на бетонный фундамент.

Компоненты металлической крыши здания

Уклон крыши

Уклон крыши относится к углу наклона крыши. Минимальный уклон металлического здания составляет 1/2″:12, и он почти плоский.

Более высокий уклон крыши составляет 4:12 и имеет гораздо более крутой уклон.

Уклон крыши обычно определяется конструкцией, материалы предоставляются или по мере необходимости для эстетики

Прогоны

Прогоны — это металлические балки, которые проходят по всей длине здания и обеспечивают структурную поддержку кровли

Наконечник конька и вентиляция конька

Наконечник конька закрывает вершину крыши, где сходятся два угла. Коньковый люк располагается на кровле здания над металлочерепицей и заменяет коньковую заглушку.

Вентиляционное отверстие на гребне обеспечивает вентиляцию.

Отделка карниза и фронтона

Отделка карниза и фронтона относится к металлической отделке, которая выравнивает карниз крыши для защиты от непогоды и визуальной привлекательности. Отделка карниза состоит из листового металла, как и листы наружных панелей, используемые для стен в металлических зданиях.

Отделка карниза относится конкретно к сторонам здания, а отделка фронтона относится к карнизам на концах здания вдоль пика крыши или фронтона.

Водосточные желоба и водосточные желоба

Водосточные желоба и водосточные желоба на металлическом здании обеспечивают надлежащий дренаж и предотвращают повреждение водой бетонного фундамента. Надлежащий дренаж также защищает от эрозии под бетонным фундаментом.

Водосточные желоба проходят по всей длине здания для сбора дождевой воды по краю крыши у карниза.

Водосточные желоба отводят дождевую воду по углам здания, где водосточная труба отводит воду на землю от фундамента здания.

Стальной строительный комплект Внешние компоненты

Каркас проема и обрамленный коллектор проема

Каркас проема обеспечивает структурную поддержку с каждой стороны пространства, предназначенного для механизированных или ручных верхних дверей, других больших дверей, жалюзи или воздуховодов.

Перемычка с проемом в рамке обеспечивает поддержку над головой в верхней части помещения.

Отделка дверного проема и отделка косяка

Отделка дверного проема и отделка косяка используются на внешней стороне здания, чтобы придать косяку привлекательный законченный вид.

Проходные двери

Проходная дверь — это просто входная/выходная дверь. Они могут быть установлены в любом месте металлического здания и часто прикрепляются к боковой стенке в верхней части дверного косяка для структурной поддержки.

Окна

Как и двери, окна могут быть размещены в любом месте стального здания и могут поддерживаться боковым поясом.

Интуитивная сборная стальная конструкция здания

Сборная стальная конструкция здания включает в себя несколько элементов конструкции, но как только вы ознакомитесь с процессом, он станет относительно простым.

В конце концов, существует не так много типов зданий, которые можно построить за часы или дни практически без специальных навыков.
