Водостоки из металла, круглые и прямоугольные — разные цвета и размеры. Актуальные цены на металлические водосточные системы. Фото и инструкции по установке. Доставка и монтаж на кровлю.

Металлические водосточные системы

Водостоки из металла можно условно разделить по форме желоба и по материалу изготовления:

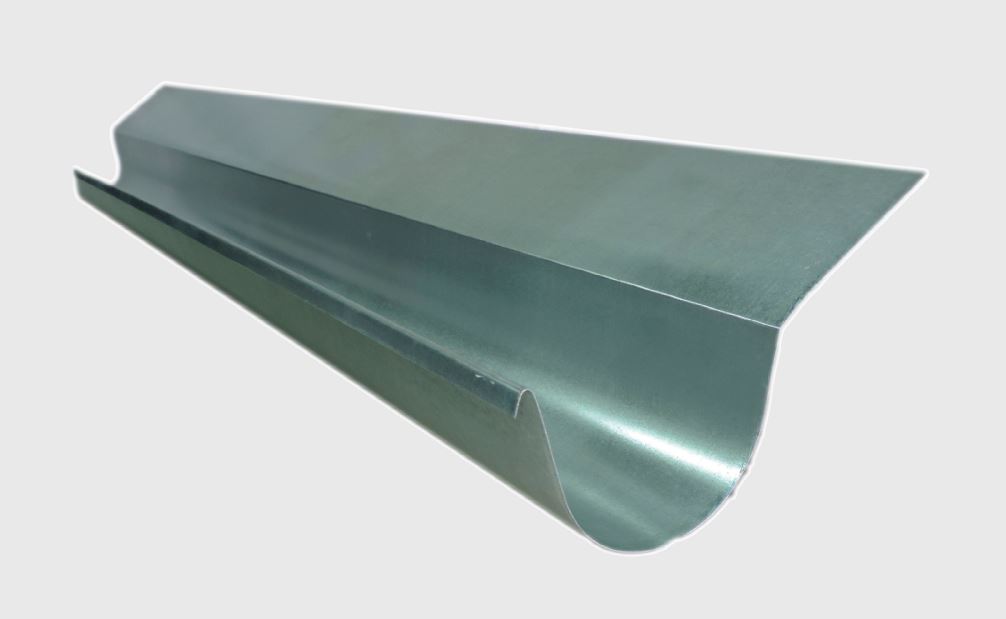

круглый водосток

прямоугольный водосток

медный водосток

Цены на водосток

Водосток круглого сечения

Самый распространенный вариант водосточной системы. Круглые водостоки выпускаются всеми производителями. Предлагается очень широкая цветовая гамма.

Основные цветовые решения для российских металлических систем:

• белый
• коричневый
• красный
• зеленый

Иностранные производители также выпускают популярные цвета и дополнительно:

• серый и темно-серый
• черный и серебристый
• медный

коричневый

белый

красный

Круглая система – самая известная и широко используемая. Размеры отличаются в зависимости от производителя (125/90, 125/100 и т.д.). Основной материал – сталь с полимерным покрытием. Также выпускается водосливы в больших размерах (150/100, 185/150 и т.д.).

Популярные производители водостоков — Ruukki (Финляндия), Lindab (Швеция), Grand Line и Металлпрофиль (Россия).

Прямоугольная водосточная система

Прямоугольный водосток – выпускается не всеми производителями, так как имеет ограниченный, но устойчивый спрос. Часто используется дизайнерами или архитекторами, как оригинальный элемент дома. Основной производитель – Металл Профиль. Материал – сталь с покрытием Солано 200 мкм.

Медный водосток

Медный водосток – элитная система для медных кровель. Выпускается компанией Аквасистем и другими производителями.

Металлические системы для сбора воды (водостоки) являются одними из самых популярных. Они обладают рядом конкурентных преимуществ:

• использование надежных материалов (сталь, медь)
• высокие прочностные характеристики
• минимальный коэффициент теплового расширения
• наличие надежных покрытий и оцинковки (у известных производителей, например Металл Профиль, Гранд Лайн, Линдаб)

Такие системы можно установить на любом типе домов, дач, коттеджей.

Видео о водостоках

Составные части водосливной системы

полукруглый водосток

прямоугольный водосток

Монтаж любой системы выглядит, как сборка конструктора. Хороший водосток, в отличие от плохого монтируется быстро и просто. Как правило, у основных элементов (соединители желобов, углы) есть резиновые вставки, которые обеспечивают герметичность стыков.

Размеры труб и желобов, как правило, 1 и 3 м. Полное описание систем на примере Металл Профиля можно посмотреть на картинках ниже.

Отливы для крыши – выбор, расчет и самостоятельный монтаж

Любая кровля нуждается в водосточной системе, без нее хозяев частного дома ждет масса проблем, начиная с разрушения отмостки и заканчивая подтоплением фундамента. Отливы для крыши считаются одним из главных узлов этой системы и далее, мы вкратце пройдемся по видам и ценам, после чего я подробно расскажу, как сделать отливы на крыше своими руками в 2 вариантах.

Самостоятельная установка водоотлива для крыши сэкономит значительную часть бюджета

Содержание

1. Что такое кровельные отливы
2. Параметры кровельных отливов
3. Материалы
4. Форма водостоков
5. Расчет водостока
6. Вопросы цены
7. Вариант №1. Монтаж отливов по стропилам
8. Положение кронштейнов
9. Как разметить кронштейны
10. Как закрепить кронштейны
11. Вариант №2. Монтаж отливов на лобовую доску
12. Установка кронштейнов
13. Сборка и монтаж желобов
14. Установка водосточной трубы
15. Вывод

Что такое кровельные отливы

Кровельные отливы дома – это часть водосточной системы, которая предназначена для отвода воды с крыши. Сама система состоит из 3 частей.

1. Глубокий дренаж – предназначен для отвода влаги от подземной части фундамента, также может применяться для осушения участка. Пошаговая инструкция по монтажу такой системы есть «ЗДЕСЬ».
2. Ливневая канализация – предназначена для отвода воды со двора частного дома, плюс в нее же направляются водосточные трубы с кровельной системы. Как рассчитать и обустроить ливневку, написано и показано в схемах, фото и видео «ЗДЕСЬ».
3. Водоотливы для крыши – это система желобов и водосточных труб, которые монтируются по периметру кровли. Они собирают дождевую и талую воду с крыши, после чего перенаправляют ее в определенные точки, о монтаже этой системы далее и пойдет речь.

В частном доме установка водоотлива своими руками не требует высокой квалификации мастера, главное иметь подробную инструкцию

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Форма водостоков

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

• После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
• По возможности на каждом углу кровли необходимо ставить воронку.
• В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

• На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
• При квадратуре до 120 м² — ширина желоба берется 120 мм.
• При квадратуре до 150 м² — ширина желоба берется 150 мм.

Совет! На маленькую крышу вполне можно поставить широкий желоб, правда, обойдется он дороже, и выглядеть будет не очень аккуратно.

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Важно! Имейте в виду цена водоотлива это только верхушка айсберга, зачастую сами желоба обходятся не намного дороже, чем сопутствующая фурнитура к ним.

Зачастую цена отлива ненамного выше стоимости сопутствующей фурнитуры

Обустроить отливы для крыши своими руками реально. Но сейчас каждая фирма, специализирующаяся на данной продукции пытается выпустить свою модель, поэтому кажется, что ассортимент огромен. В действительности монтаж всех этих моделей может выполняться только 2 способами.

• На стропила кровли.
• На лобовую доску (вертикальная фронтальная доска под свесом кровли).

Вариант №1. Монтаж отливов по стропилам

Для обустройства водоотливов много инструмента не требуется, обычно хватает стандартного набора, который есть у большинства домашних мастеров, но конкретно для монтажа системы по стропилам, кроме всего прочего вам желательно обзавестись полосогибом. Гнуть кронштейны в тисках, да еще под определенным углом сложно.

Перед тем как сделать отливы на крыше необходимо подготовить инструмент

Положение кронштейнов

Прежде всего, нужно уяснить положение подвесных кронштейнов относительно кровли. Сначала выставляем глубину погружения желоба, ближний к дому край должен заходить под срез кровельного материала не более чем на треть, но не менее чем на четверть ширины желоба.

Желоб погружается под кровлю на глубину от 1/3, до ¼

Второй параметр – это расположение наружного свеса желоба. Если продолжить линию плоскости кровли, то она должна проходить на расстоянии 20 мм от наружного края, точнее над краем.

Важно! Если вы поднимите срез желоба относительно линии кровли выше 20 мм, то во время схода снега металлическую систему масса согнет, а пластиковую попросту сломает.

Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли

Как разметить кронштейны

Металлические кронштейны крепятся либо на стропила, либо на подкровельную обрешетку, со вторым вариантом проще работать. Угол наклона крыши везде разный, поэтому разметка считается одним из важных моментов.

• Все желоба водосточной системы монтируются под наклоном 1 – 3 мм, на один погонный метр. Больше делать не стоит, иначе воронка может не справиться с напором.

Стандартный уклон 1 – 3 мм на 1 м (погонный)

• Как уже упоминалось, шаг установки кронштейнов 600 мм. Сначала вам нужно посчитать, сколько кронштейнов будет монтироваться от дальнего края желоба, до воронки.
• По правилам от края кровли, до среза желоба должно быть не менее 10 мм. Эти 10 мм мы оставляем для кронштейна, устанавливаемого на дальней (высокой) оконечности желоба.

Важно! От крайнего кронштейна до поворота, тупика или верхней точки желоба должно быть не менее 150 мм.

Как правильно установить отливы на крыше – зазоры, шаг и допуск

• Дальше складываем все кронштейны вместе, отмеряем наши минимальные 10 мм и проводим горизонтальную линию по всем подвесам.
• Предположим, длина пролета у нас составляет 10 м. На каждый погонный метр нужно сделать уклон 2 мм. Соответственно между верхним и нижним кронштейном разница 20 мм. Теперь отмеряем от проведенной ранее горизонтали 20 мм и проводим диагональ, как на фото ниже.

При разметке наклонная диагональ проводится со стороны крепежной части кронштейна

Как закрепить кронштейны

• Теперь берете полосогиб, выставляете на нем угол наклона вашей кровли и сгибаете все кронштейны по разметке. Если полосогиба под рукой не оказалось, можно зажать кронштейны в тиски и согнуть их молотком. Только при таком подходе, каждый кронштейн придется слегка подгибать на месте монтажа.

Полосогиб экономит массу времени и позволяет согнуть кронштейны под заданным углом

• Дальше идет монтаж, чтобы желоб лег четко во все кронштейны, их нужно расположить на одной линии.
• Для этого прикручиваете первый и последний подвес, после чего натягиваете между ними шнур.
• Теперь по шнуру все промежуточные подвесы прикручиваются к стропилам или подкровельной обрешетке.

Как установить отливы на крышу при помощи шнура-ориентира

Сами желоба, воронки и водосточные трубы из пластика и металла монтируются примерно одинаково, разница в основном касается подвески. Поэтому чтобы не забирать ваше время, дальше мы рассмотрим полный цикл установки пластикового отлива на лобовую доску.

Для тех же, кому нравится металл, ниже на видео в этой статье есть подробная инструкция по монтажу.

Вариант №2. Монтаж отливов на лобовую доску

О том, как правильно установить отлив относительно кровли мы уже говорили выше, поэтому начнем сразу с момента монтажа подвесов.

Установка кронштейнов

В данном случае полосогиб вам не пригодиться, подвесы прикручиваются к лобовой доске обычными саморезами с пресс-шайбой.

• Определяетесь, где у вас будет стоять дальний (высокий) подвес. Не забудьте оставить допуск в 150 мм от дальнего края желоба, до подвеса.
• Теперь нужно определить местоположение ближнего к воронке подвеса, он устанавливается с учетом наклона желоба.
• Дальше натягиваете между кронштейнами шнур-ориентир и прикручиваете к лобовой доске промежуточные кронштейны.

Совет! При установке крайних подвесов на лобовую доску удобно пользоваться простейшим гидроуровнем, стоит он копейки, зато вам не придется вымерять всё при помощи шнуров и линеек.

Кронштейны на лобовой доске проще устанавливать по гидроуровню

Сборка и монтаж желобов

Пластиковые водоотливы для крыши при перепадах температур меняют свои линейные размеры. Так сборная секция желоба длиной в 10 м колеблется в пределах 35 мм, что составляет порядка 3 – 7 мм на погонный метр.

Пластиковые желоба при перепадах температур меняют свои линейные размеры

Чтобы нивелировать эти колебания, придуманы специальные узлы-компенсаторы. Они представляют собой подвижную секцию желоба с температурной градуировкой внутри. Градуировка выставляется по температуре воздуха на момент монтажа отлива.

То есть, если температура, к примеру 20ºС, вы выставляете узел на соответствующее деление и с обеих сторон приклеиваете к нему желоба. Такая же градуировка есть и на пластиковых сливных воронках.

Градуировка на компенсирующей вставке или воронке выставляется по температуре воздуха на момент установки отлива

Пластиковые желоба обычно продают секциями по 3 м, для их стыковки есть специальные вставки с пазами. Вам нудно смазать вставку клеем и завести в эти пазы смежные края желобов. Кстати, тупиковые заглушки, а также наружные и внутренние углы монтируются по аналогичной схеме, они просто садятся на клей.

Известные торговые марки выпускают для своей продукции специальные виды клея, но, в крайнем случае, можно взять любой полимерный клей для пластика, к примеру «Момент монтаж»

Важно! Имейте в виду – соединительные вставки, узлы-компенсаторы и воронки должны находиться на расстоянии не менее 90 мм от ближайшего подвеса.

Стык между секциями желоба нельзя монтировать ближе 90 мм от подвеса, компенсатора или воронки

Вставить желоба в подвесы несложно, для этого там есть фиксаторы. Цепляете внутренний край желоба за ближний к лобовой доске фиксатор и слегка нажимаете на желоб, чтобы он со щелчком зашел в наружный фиксатор.

Как пластиковые водоотливы для крыши фиксируются на подвесных кронштейнах

Важно! Пластиковые желоба категорически нельзя приклеивать к подвесным кронштейнам. В противном случае, при изменении температуры воздуха систему начнет коробить и желоб пойдет волной.

Установка водосточной трубы

Вылет карнизного свеса на каждой крыше разный, чтобы соблюсти правильный угол наклона колена водосточной трубы есть специальная таблица, она показана на фото снизу.

Варианты установки верхнего колена водосточной трубы относительно стены дома

Что касается крепежных кронштейнов, то моделей существует множество, хотя смысл везде один – шаг фиксации трубы на стене не должен превышать 2 м, а зазор между трубой и стеной особого значения не имеет и зачастую зависит от вида кронштейна.

Если высота пластиковой водосточной трубы превышает 4 м, то необходимо вставить компенсационный патрубок. Он работает по тому же принципу, что и узел-компенсатор на желобе. Здесь есть маленький нюанс – патрубок приклеивается только снизу, верхняя часть просто вставляется в трубу.

Расстояние между подвесами водосточной трубы не должно превышать 2 м

Теперь остался последний штрих – установить нижнее колено на водосточной трубе. Теоретически без него можно обойтись, но тогда за пару лет вода под трубой выбьет лунку в отмостке. Колено просто приклеивается к нижней части трубы. Рекомендованное расстояние от края колена до отмостки составляет 200 мм.

От края колена водосточной трубы до отмостки должно быть не более 200 мм

Совет! На лобовую доску устанавливать отливы не просто удобней, если вам придется ремонтировать водосточную систему, то здесь это сделать проще, а в случае с монтажом подвесов на стропила, нужно будет приподнимать кровельный материал или демонтировать часть крыши.

Вывод

Как видите, выбрать и установить отливы для крыши своими руками не так сложно. Из двух представленных выше вариантов более популярным считается второй, по опыту, такую систему проще монтировать. На видео в этой статье вы найдете практические советы от других мастеров. Если есть что добавить или остались вопросы, добро пожаловать в комментарии.
