Каталог плит перекрытия: Плиты перекрытий пустотные

Содержание

Плиты перекрытия } Каталог ЖБИ


Расшифровка маркировки плит перекрытия

ПР90.15.40-8АтV-1
ПРПР — Плита перекрытия ребристая
П — Плиты сплошные
РП — Плиты распорки
ПТ — Плиты из тяжелого бетона
ПС — Панель сантехническая
ПКС — Пустотная плита с круглыми пустотами санитарно-техническая
ПК — Плита с круглыми пустотами
БПК — Плиты с круглыми пустотами
ПБ — Плита безопалубочная
КНК — Плита перекрытия консольная многопустотная предварительно напряженная
90.Длина в дециметрах
15.Ширина в дециметрах
40-Высота в сантиметрах
8Вертикальная нагрузка в сотнях кгс/м2
АтVКласс арматурной стали
-1С выпускными ребрами на концах

Плиты перекрытий каналов

КодМаркаДлина/Ширина/ВысотаЕд. изм.МассаЦена
ПТ 300-210-16-62990/2080/160шт.250012700
ПТ 300-210-16-9а2990/2080/16062012700
ПТ 300-300-16-3а2990/2980/16062517500
ПТ 75-120-12-6740/1180/1202501650
ПТ 75-150-12-12740/1480/1203102500
ПТ 75-150-14-3740/1480/1403802300
ПТ 75-150-14-9а740/1480/1403802300
ПТ 75-180-16-12а740/1780/1605303200
ПТ 75-180740/1780/2006502800
ПТ 75-210-14-6а740/2080/1406252900
ПТ 75-210-16-9а740/2080/1608502750
ПТ 75-240-14-6а740/2380/1406253600
ПТ 75-60-8-9а740/580/8085470
ПТ 75-90-10-6а740/880/100160900

Плиты перекрытий днищ каналов

КодМаркаДлина/Ширина/ВысотаЕд. изи.МассаЦена
ПД 75-150-14-12740/1480/140шт.3802300
ПД 75-150-14-15740/1480/1403802300
ПД 75-150-14-9740/1480/1403802300
ПД 75-60-10-15740/580/100125680

Плиты перекрытия ребристые для кирпичных зданий

КодМаркаДлина/Ширина/ВысотаЕд.изм.МассаЦена

ПР90.15.40-8AтV

8980/1490/4004650
ПР90.12.40-8AтV8980/1190/4003730
ПР90.15.40-8AтV-18980/1490/4004180

Плиты перекрытия ребристые сантехнические

КодМаркаДлина/Ширина/ВысотаЕд. изм.МассаЦена

ПС70.12-8.12AтV

6960/1190/220

2330
ПС70.12-11.12AтV6960/1190/2202330
ПС40.12-13.12AтV3690/1190/2201250

ПС58.12-8.12AтV

5760/1190/2201950
ПС58.12-13.12AтV5760/1190/2201950
ПС58.12-21.12AтV5760/1190/2201950

ПС 75.15-8Ат800

7500/1190/2203500
ПС 75.15-10Ат8007500/1190/2203500
ПС 75.15-13Ат8007500/1190/2203500
ПС 76. 12-10АтV7580/1190/2202825
ПС 72.12.13-АтV7200/1190/2202450
ПС 56.12.13-12Ат8005650/1190/2201923
ПС 54.12-85400/1190/2201950
ПС 46.12-84610/1190/2201700

Плиты перекрытий многопустотные санитарно-технические

КодМаркаДлина/Ширина/ВысотаЕд.изм.МассаЦена

ПКС63.12-1АтV

6280/1190/220

270
ПКС59.12-1АтV5860/1190/220243
ПКС51. 12-1АтV5080/1190/220210
ПКС63.12-2АтV6280/1190/220233
ПКС63.12-3АтV6280/1190/220250

ПКС63.12-4АтV

6280/1190/220243
ПКС59.12-4АтV5860/1190/220223

ПКС63.12-5АтV

6280/1190/220293
ПКС60.12-5АтV5980/1190/220280
ПКС59.12-5АтV5860/1190/220275
ПКС51.12-5АтV5080/1190/220238
ПКС72-12-137200/1190/220339

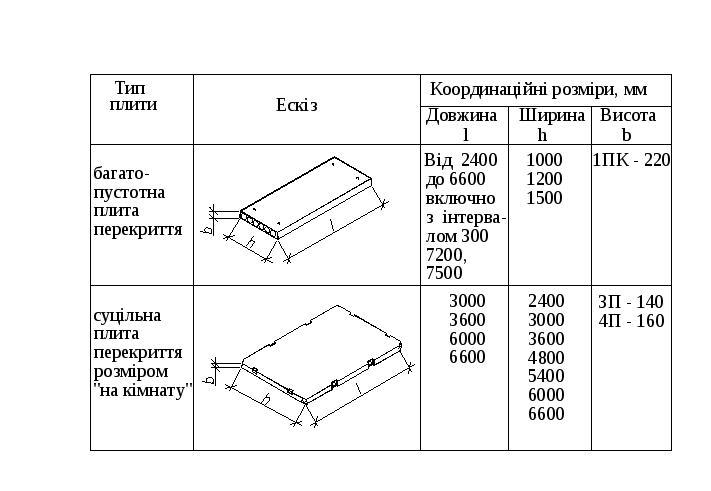

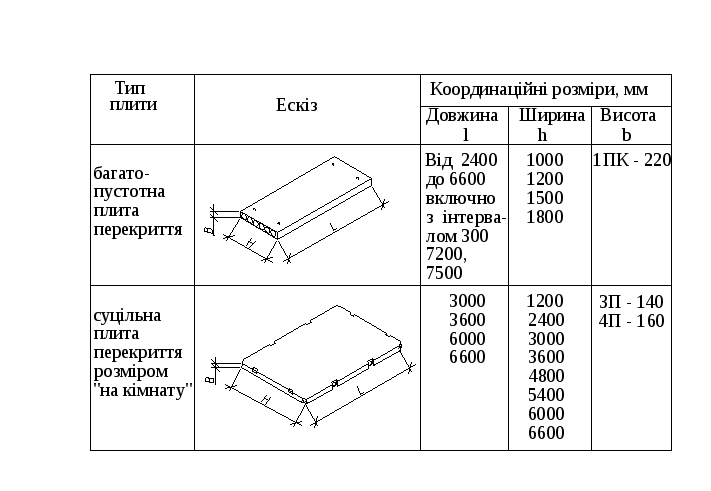

Плиты перекрытия многоустотные железобетонные

КодМаркаДлина/Ширина/ВысотаЕд. изм.МассаЦена
БПК90.5-6(8;10)Ат800-19000/490/220шт.
БПК90.10-6(8;10)Ат800-19000/990/220шт.
БПК90.12-6(8;10)Ат800-19000/1190/220шт.
БПК90.15-6(8;10)Ат800-19000/1490/220шт.
БПК80.5-6(8;10)Ат800-18000/490/220шт.
БПК71.5-6(8;10)Ат800-17100/490/220шт.
БПК60.5-6(8;10)Ат800-16000/490/220шт.
БПК60.10-6(8;10)Ат800-16000/990/220шт.
БПК60.12-6(8;10)Ат800-16000/1190/220шт.
БПК60. 15-6(8;10)Ат800-16000/1490/220шт.
БПК54.5-6(8;10)Ат800-15400/490/220шт.
БПК45.5-6(8;10)Ат800-14500/490/220шт.
БПК32.5-6(8;10)Ат800-13200/490/220шт.
БПК30.5-6(8;10)Ат800-13000/490/220шт.
БПК30.10-6(8;10)Ат800-13000/990/220шт.
БПК30.12-6(8;10)Ат800-13000/1190/220шт.
БПК30.15-6(8;10)Ат800-13000/1490/220шт.
БПК27.5-6(8;10)Ат800-12700/490/220шт.
БПК18.5-6(8;10)Ат800-11800/490/220шт.
БПК17.5-6(8;10)Ат800-11700/490/220шт.
1ПК90.5-6(8;10)Ат800-18980/490/220шт.
1ПКР90.5-6(8;10)Ат800-18960/490/220шт.
1ПК81.5-6(8;10)Ат800-18080/490/220шт.
1ПК73.5-6(8;10)Ат800-17280/490/220шт.
1ПК60.5-6(8;10)Ат800-15980/490/220шт.
1ПКР60.5-6(8;10)Ат800-15960/490/220шт.
1ПК60.10-6(8;10)Ат800-15980/990/220шт.
1ПКР60.10-6(8;10)Ат800-15960/990/220шт.
1ПК60. 12-6(8;10)Ат800-15980/1190/220шт.
1ПКР60.12-6(8;10)Ат800-15960/1190/220шт.
1ПК60.15-6(8;10)Ат800-15980/1490/220шт.
1ПКР60.15-6(8;10)Ат800-15960/1490/220шт.
1ПК56.5-6(8;10)Ат800-15580/490/220шт.
1ПК44.5-6(8;10)Ат800-14380/490/220шт.
1ПК30.5-6(8;10)Ат800-12980/490/220шт.
1ПК30.10-6(8;10)Ат800-12980/990/220шт.
1ПК30.12-6(8;10)Ат800-12980/1190/220шт.
1ПКР30.12-6(8;10)Ат800-12960/1190/220шт.
1ПК30.15-6(8;10)Ат800-12980/1490/220шт.
1ПК27.5-6(8;10)Ат800-12680/490/220шт.
1ПК18.5-6(8;10)Ат800-11780/490/220шт.

Плиты перекрытия железобетонные предварительно напряженные безопалубочного формования (Безопалубочные плиты перекрытия)

КодМаркаДлина/Ширина/ВысотаЕд.изм.МассаЦена

от плиты
ПБ 15.20.12-20к7

2000/1200/150м2204 кг

до плиты
ПБ 15.80.12-5к7

8000/1200/150м2204 кг

от плиты
ПБ 22. 40.12-24к7

4000/1200/220м2300 кг

до плиты
ПБ 22.120.12-5к7

12000/1200/220м2300 кг

от плиты
ПБ 26.40.12-23к7

4000/1200/265м2328 кг

до плиты
ПБ 26.120.12-5к7

13500/1200/265м2328 кг

от плиты
ПБ 40.60.12-26к7

6000/1200/400м2436 кг

до плиты
ПБ 40.174.12-4к7

17400/1200/400м2436 кг

от плиты
ПБ 50.60.12-24к7

9000/1200/500м2596 кг

до плиты
ПБ 50.210.12-4к7

21000/1200/500м2596 кг

Плиты перекрытия консольные многопустотные

КодМаркаДлина/Ширина/ВысотаЕд. изм.МассаЦена
КНК 27.10-6(8)АтV2700/990/220шт.740 кг
КНК 27.12-6(8)АтV2700/1190/220шт.930 кг
КНК 30.10-6(8)АтV3000/990/220шт.828 кг
КНК 30.12-6(8)АтV3000/1190/220шт.1020 кг
КНК 39.10-6(8)АтV3900/990/220шт.1088 кг
КНК 39.12-6(8)АтV3900/1190/220шт.1320 кг
КНК 45.10-6(8)АтV4500/990/220шт.1263 кг
КНК 45.12-6(8)АтV4500/1190/220шт.1550 кг
КНК 51.10-6(8)АтV5100/990/220шт.1435 кг
КНК 51.15-6(8)АтV5100/1490/220шт.2210 кг
КНК 52.15-6(8)АтV5200/1490/220шт.2258 кг
КНК 63.15-6(8)АтV6300/1490/220шт.2768 кг
КНК 75.15-6(8)АтV7500/1490/220шт.3318 кг

Плиты перекрытий — Завод ЖБИ Кировспецмонтаж



Плиты перекрытия железобетонные многопустотные, предварительно напряженные, стендового безопалубочного формования, высотой сечения 220 мм предназначены для применения в жилых, общественных, и производственных зданиях с несущими стенами из кирпича или крупных блоков, а так же в каркасных и панельных зданиях, возводимых в обычных условиях строительства, I степени огнестойкости.

Плюсы применения данных элементов в строительстве бесспорны. Плиты перекрытия значительно легче своих монолитных аналогов, что экономит затраты на их транспортировку и монтаж, а при закладке фундамента позволяет и его сделать облегченным. Возведение зданий возможно в кратчайшие сроки.

Конструкции из пустотелых плит обладают хорошими теплоизолирующими свойствами, за счет имеющихся полостей, наполненных воздухом, что так же экономит ваши затраты на теплоэнергию!

Плиты многопустотные обладают высокими шумоизоляционными свойствами, что очень важно при гражданском строительстве.

С точки зрения противопожарной безопасности, плиты перекрытия являются одним из самых безопасных материалов.

Еще одним преимуществом применения плиты пустотных в жилищном строительстве является их гладкая поверхность, которая дает возможность обходиться без черновой отделки, такой как штукатурка и выравнивание потолков.

Плиту перекрытия можно изготовить со скошенными торцами, что дает вам возможность реализовать самые смелые планировочные решения, с любой отопительной системой!

Завод ЖБИ ООО Кировспецмонтаж изготавливает плиты на технологической линии “ST-1500”, (завод изготовитель линии ООО «Технологии бетона») по сериям 494/22 и 467/22

Плиты соответствуют ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений».

Для изготовления плит перекрытия применяется армирование высокопрочной проволокой класса Вр 1400 диаметром 5 мм по ГОСТ 7348-81.

Для изготовления плит предусмотрен тяжелый бетон классов по прочности на сжатие В 25, В 30, В 35 и В 40 по ГОСТ 26633. Марки бетона по морозостойкости и водонепроницаемости соответствуют маркам, назначаемым в конкретных проектах зданий, согласно действующим нормам, в зависимости от режимов эксплуатации и условий строительства, и должны быть указаны при заказе изделий покупателем.

Плиты перекрытия имеют предел огнестойкости REI 60, в соответствии с СТО 36554501-006-2006.

Можем изготовить для вас плиты перекрытия шириной 1,5 и 1,2 м, длинной до 11,4 м, с равномерно распределенными нагрузками — 300, 450, 600, 800, 1000, 1250 и 1650 кгс/м2.

Так же можем изготовить доборные плиты перекрытий шириной 500, 740, 980 мм.

Структура марки изделия в общем виде на примере плиты перекрытия ПБ 48.12-8Вр1400-25а где,:

ПБ — плита безопалубочного формования;

48 (l) — длина в дм с округлением до целого числа;

12 (b) — ширина в дм с округлением до целого числа;

8 (k) — расчетная нагрузка в кПа;

Вр1400 — применяемая напрягаемая проволока

25 — класс бетона

а — усиление торцов бетонными вкладышами

Скачать прайс на плиты перекрытий многопустотные Вы можете по ссылке

Плиты перекрытий | WBDG — Руководство по проектированию всего здания

Марка Постма, PE, Carl Walker, Inc.
Пересмотрено председателями советов по ограждению зданий при содействии Ричарда Келехера, AIA, CSI, LEED AP и Кеннета Роко, AIA The Facade Group , LLC
Также помогал Джадд Петерсон из Judd Allen Group

Введение

На этой странице
  • Введение
  • Описание
  • Основы
  • приложений
  • Детали
  • Новые проблемы
  • Соответствующие нормы и стандарты
  • Дополнительные ресурсы

Цокольный этаж в здании может быть просто монолитной бетонной плитой на уровне грунта с ограниченными конструктивными соображениями для структурной поддержки или функций контроля окружающей среды. Цокольный этаж также может состоять из глинобитной или конструкционной фундаментной плиты с гидроизоляционной и изнашиваемой плитой, а общая система предназначена для восприятия структурных нагрузок гидростатического давления и поддержания контролируемой среды. Плиты перекрытий часто являются источником утечки в здание, основной причиной которой является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенных газов, таких как радон, также могут иметь важное значение.

Поскольку штраф за ремонт фундамента или плиты из-за нарушения гидроизоляции либо чрезвычайно дорог (до 7 раз превышает первоначальную стоимость гидроизоляции), либо практически невозможен после завершения строительства, лучше ошибиться осторожность при первоначальной установке. Подойдите к критическим областям, которые позже будут похоронены при строительстве, с крайним консерватизмом. Рекомендуется повысить качество подхода на один уровень больше, чем предлагается в существующих отчетах о состоянии, то есть использовать материал более высокого качества и детализировать его с дополнительным усилением и мерами предосторожности с ремнями и подтяжками, применяемыми на каждом уровне предполагаемого риска.

Описание

В этом разделе дается конкретное описание материалов и систем, используемых в системах перекрытий. Описания и рекомендации приведены в следующих разделах:

  • Финишные напольные покрытия
  • Бетонная плита перекрытия
  • Дренажные слои из заполнителя
  • Замедлитель парообразования под плитой
  • Гидроизоляционная мембрана
  • Плата защиты
  • Сборные дренажные слои

Финишные напольные покрытия

В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковер. Многие клеи, используемые при укладке напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется полиизолятор.

Бетонная плита перекрытия

В типичных офисных помещениях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, за исключением случаев ниже уровня грунтовых вод, когда гидростатические восходящее давление, требующее более прочной конструкции.

Замедлители парообразования под плитой или гидроизоляционная мембрана

Замедлители парообразования под плитой могут включать полиэтиленовые листы, полиолефиновые листы, связанный полиэтилен высокой плотности и композитные листы из асфальта/полиэтилена или полимерно-битумные листы. Полиэтиленовые листы обычно имеют толщину 15 мил с проклеенными швами, краями и отверстиями. Пароизоляторы следует выбирать в соответствии с ASTM E 1745 и E 1993, а устанавливать и проверять в соответствии с ASTM E 1643. гидростатические давления. Глиняная плита может быть использована для облегчения установки пароизоляционных мембран и гидроизоляционных мембран. Глиняные плиты обычно представляют собой неармированные бетонные плиты размером от 2 до 3 дюймов с затирочной поверхностью. Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с меньшей вероятностью будут проколоты последующими строительными работами.

В качестве меры предосторожности всегда рекомендуется гидроизоляция шахты лифта независимо от состояния грунта.

Капиллярный разделительный слой

Капиллярный разделительный слой под плитами перекрытия обычно состоит из слоя гранулированного материала толщиной 6-8 дюймов (3/4 дюйма), зазоры которого распределены для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не впитается обратно в окружающую почву.

Основы

На рис. 3 представлена ​​общая схема, характеризующая четыре функции, т. е. опора конструкции, контроль окружающей среды, отделка и распределение, поскольку они относятся к элементу ограждения нижнего уровня плит перекрытий.

Рис. 3. Схема плиты перекрытия

Четыре категории функций, т. е. несущая конструкция, контроль окружающей среды, отделка и распределение, расширены в общих чертах для систем плит перекрытия.

Несущие функции конструкции — Плита перекрытия ограждения здания ниже уровня земли должна быть рассчитана на то, чтобы выдерживать вертикальные нагрузки, направленные вниз, а также любые нагрузки грунта или гидростатического давления, направленные вверх.

Вертикальные гравитационные нагрузки, направленные вниз, возникают из-за собственного веса плиты перекрытия и любых временных нагрузок от пребывания в помещении. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны и стены здания.

Плиты перекрытий также могут выдерживать восходящие нагрузки грунта или гидростатического давления. Восходящее давление грунта может быть приложено к плите перекрытия в ситуациях, когда она действует как матовое основание, а точечные нагрузки здания на фундамент приводят к восходящему давлению на плиту перекрытия.

В таких местах, как подвалы и пустующие подвальные помещения, опорный элемент конструкции с использованием бетонной плиты может не понадобиться. В этих областях, возможно, по-прежнему необходимо решать функции экологического контроля.

Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка и влажность. Производительность системы плит перекрытия зависит от ее способности контролировать, регулировать и/или смягчать эти климатические нагрузки на внутреннюю часть плиты перекрытия до желаемого уровня.

Как и в случае с системами фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности осуществляется в дренажно-барьерном подходе к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первый этап контроля влажности может быть выполнен с помощью насосных и дренажных систем для искусственного снижения естественного уровня грунтовых вод. Второй компонент системы контроля влажности включает слой капиллярного разрыва из гранулированного заполнителя под плитой перекрытия, чтобы создать зону для накопления и рассеивания влаги или ее откачивания или слива в выходную дренажную систему или систему отстойника. Во многих случаях плит перекрытий с низким уровнем грунтовых вод или в сухих условиях слой капиллярного разрыва гранулированного заполнителя (с выходным дренажем, если требуется) будет контролировать большую часть воды. Возможно, нет необходимости в активной насосной системе.

Ключевой вопрос, который остается, заключается в том, следует ли предусмотреть водонепроницаемую мембрану или замедлитель пара под плитой пола. Замедлитель пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит как миграции пара, так и гидростатическому давлению. Как правило, замедлитель парообразования может быть устранен только на участках с хорошим дренажем, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, а использование отделки пола не влияет на миграцию пара. Однако большинство строительных норм и правил требуют установки пароизолятора между гранулированным дренажем и плитой перекрытия. Дополнительным преимуществом этого слоя является минимизация усадочных напряжений и образование трещин в плите перекрытия из-за снижения сопротивления усадке.

Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением или во внутренних помещениях, чувствительных к влаге. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на капиллярном разрыве гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходках имеет решающее значение. Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких обстоятельствах.

Другие условия нагрузки окружающей среды могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутреннюю среду можно контролировать за счет надлежащего использования и детализации пароизоляции полиэтиленового типа или гидроизоляционной мембраны. Надлежащие нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля миграции почвенного газа.

Функции отделки — Единственная отделка напольных систем — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузки миграции паров имеет решающее значение при укладке плитки или наклеенных полов, где требуется надлежащая адгезия. В некоторых случаях, таких как внутренняя парковка или складское помещение, внутренняя отделка представляет собой просто внутреннюю поверхность бетонной плиты пола. В других случаях, например, в подвалах, отделкой может быть пароизоляция.

Функции распределения — Плита перекрытия может содержать системы распределения, такие как электрические фидеры, электронные кабелепроводы, механические трубопроводы или системы отопления.

Области применения

Существует два основных типа деталей цокольного этажа, различающихся требованиями к внутреннему пространству и внешней среде:

  • Плита цокольного этажа — типичная система
  • Плита цоколя — водонепроницаемая система

Плита цоколя — типичная система

Типичная плита цокольного этажа, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не касается гидроизоляции цоколя из-за нагрузок гидростатического давления, может называться несовершенной барьерной системой. Компоненты системы включают в себя хорошо уплотненную, но хорошо дренирующую капиллярную систему разрыва гранулированного заполнителя, расположенную непосредственно на не выкопанном, ненарушенном грунте. Система капиллярного разрыва гранулированного заполнителя обеспечивает область сбора влаги для накопления и рассеивания, а также надежную опору для нагрузки плит. Замедлитель парообразования (см. Описание выше) помещается между гранулированной дренажной системой и бетонной плитой, чтобы свести к минимуму проникновение паров влаги или почвенных газов в занимаемое пространство. Бетонная плита перекрытия сама по себе обеспечивает структурную опору для нагрузок на пол и подходящую опору для напольных покрытий и отделки.

Плита цокольного этажа — водонепроницаемая система

Типичная плита цокольного этажа, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают в себя хорошо уплотненную, но хорошо дренирующую капиллярную систему разрыва гранулированного заполнителя, расположенную непосредственно на не выкопанном, ненарушенном грунте. Система капиллярного разрыва гранулированного заполнителя обеспечивает область сбора влаги для накопления и рассеивания, а также надежную опору для нагрузки плит. Чтобы обеспечить прочный базовый материал, на который наносится гидроизоляционная мембрана, предусмотрена глиняная плита или слой уплотненной земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глинобитной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой. В этом случае поверх защищаемой гидроизоляционной системы заливается изнашиваемая плита перекрытия.

Проемы и кромки ниже уровня земли

Общий элемент, который является общим для всех зданий, но часто не полностью детализируется или не учитывается при проектировании, — это проходы и кромки. Эти проходы представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходки для канализационных труб, проходки для ввода водопровода, сливные лотки в плите пола или рукава для электричества, газа или связи — все это обычные проходки, обычно со своей собственной конструкцией или подробными характеристиками. Эти характеристики, однако, оставляют желать лучшего в отношении герметизации и гидроизоляции. Проходки также могут стать довольно экзотическими, например, паровые проходы или другие элементы, требующие специальной обработки. Края плит также необходимо сделать паронепроницаемыми/водонепроницаемыми.

Когда поднимающиеся уровни грунтовых вод часто соприкасаются с нижней частью плиты на уклоне, может потребоваться рассмотреть возможность установки дренажной системы из параллельных перфорированных дренажных труб или сетки таких труб для отвода поднимающейся воды и поддержания уровень грунтовых вод ниже плиты на уровне грунта путем откачки отстойника дренажной плитки от здания.

Изолирующие и компенсационные швы

Изолирующие швы компенсируют незначительные смещения между структурными элементами и/или приспособлениями, которые проникают сквозь них или вокруг них. Как первичное, так и резервное уплотнение эффективно уменьшают утечку. Поднятие профиля плиты также работает хорошо. Как и в случае с деформационными швами, также очень эффективна детализация бетонных уклонов или уклонов в изоляционных швах для предотвращения прямого накопления любой переходной влаги. В процессе проектирования следует учитывать те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков до водосборных бассейнов.

Общее основное правило, применимое к обеспечению отсутствия утечек в системах герметизации швов, заключается в том, чтобы быть уверенным в том, что системы удаления влаги или дренажные системы правильно установлены и подключены к слоям основания. Устранение возможности образования напора воды на всех системах стыкового уплотнения считается основной функцией систем субдренажа.

Механические напольные стоки и насосные системы

Напольные трапы в плитах перекрытия требуют соответствующей конструкции для обратных клапанов или специальной обработки для пропускной способности в зависимости от использования конструкции. Там, где установлены дренажные насосы, необходимы специальные обратные клапаны или обратные клапаны для предотвращения обратного потока. Применение или установка насосных агрегатов и некоторых отстойников требует надлежащей координации и эффективной обработки системы сброса, чтобы избежать утечек через механические проникновения.

Сведения

Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и сопутствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в исследованиях и понимании механизмов разрушения ограждений зданий.

Подземная плита — водонепроницаемая система (деталь 1.3.2)
