Модульные лестницы своими руками с чертежами и видео

Опубликовано: 14 апреля 2016

Содержание

  • 1 Что такое модульная лестница?

    • 1.1 Виды конструкций

    • 1.2 Общее устройство

    • 1.3 Достоинства и недостатки

  • 2 Выбор материала

  • 3 Подготовка к работе

    • 3.1 Составление схемы или чертежа

    • 3.2 Материалы и инструменты

  • 4 Изготовление и сборка своими руками

  • 5 Галерея: Модульные лестницы в интерьере

  • 6  Видео: Сборка и установка модульной лестницы

Самостоятельное изготовление модульных лестниц — сложное и кропотливое мероприятие, требующее определённого опыта и навыков. Необходимо соблюдать технику безопасности, последовательность работ и тщательно рассчитывать конструкцию.

Что такое модульная лестница?

Модульная лестница — это конструкция, состоящая из множества идентичных частей, называемых модулями. Они включают в себя ступеньку и крепление. Особой популярностью пользуются модели, где сочленения между отдельными элементами позволяют устанавливать их под произвольными углами друг к другу. Из одного набора модулей можно создавать как стандартные прямые лестницы, так и спиральные, и L-образные.

Виды конструкций

Прежде чем начинать работы по созданию модульной лестницы, стоит определиться с её типом. Специалисты различают несколько основных разновидностей:

  1. Маршевая. Устанавливается в просторных помещениях. Её сборка не требует специфических навыков или капитальных вложений.

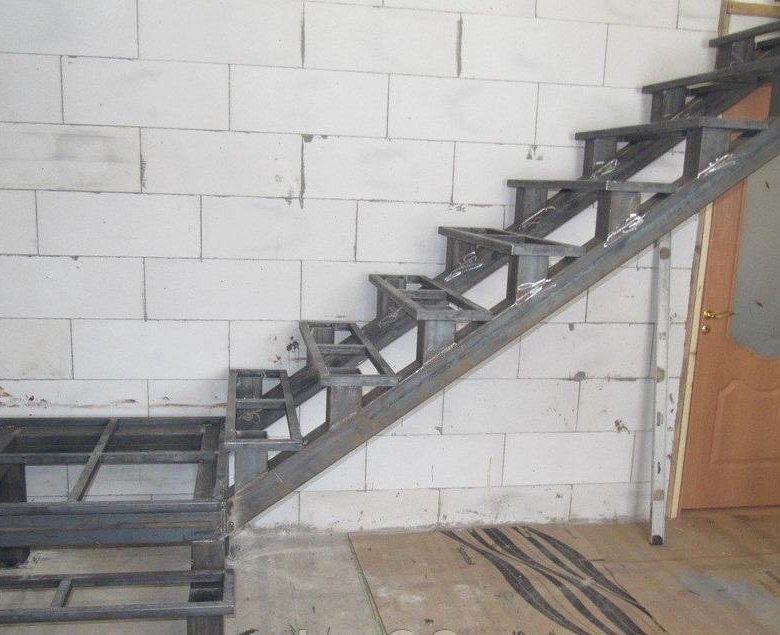

    Простейшая модульная лестница, которую можно собрать своими руками

  2. Винтовая. Компактная современная лестница, требующая минимум места для установки. Изготовление такой конструкции требует специфических инструментов и опыта работ. Из описываемых типов модульных лестниц винтовая наименее удобна в повседневной эксплуатации.

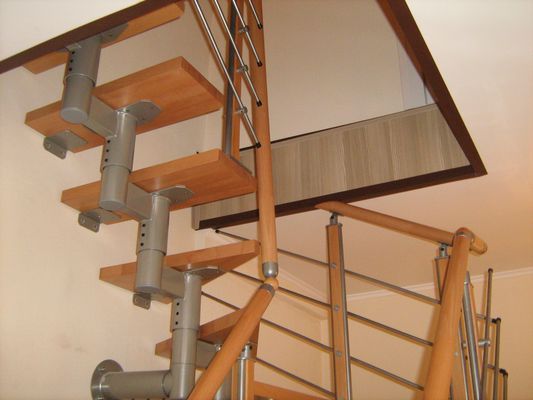

    У винтовой лестницы интересный внешний вид, но неудобное исполнение

  3. Поворотная. Оптимальная лестница для частного дома или многоуровневой квартиры. Для установки конструкции нужно немного места. Лестница проста в установке и эксплуатации. В местах поворотов устанавливаются специальные «площадки».

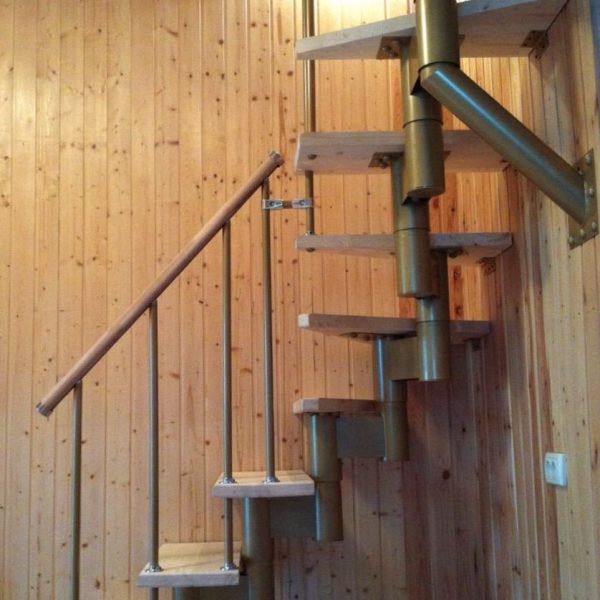

    В отличие от винтовой, лестница не делает полный оборот

Общее устройство

Основная составная деталь модульной лестницы — цепной косоур. Он устанавливается в центре конструкции снизу. Косоур состоит из наборных частей, поворачивая которые можно задавать лестнице любое направление. Его можно устанавливать прямо, поворачивать в сторону или закручивать спиралью.

Косоур крепится к опорным модулям. Кроме этого, устанавливаются несколько опор, расположенных на расстоянии 1–1,5 метра. Максимальная надёжность конструкции гарантируется, если лестница дополнительно крепится к стене.

В идеале каркас модульной лестницы должен быть выполнен из металла

Крепление отдельных модулей осуществляется несколькими способами:

  1. Сборное крепление. Модули помещаются друг в друга, в качестве крепёжных элементов используются пластины и винты. Модульная конструкция такого типа, простая и недолговечная, подходит для первого самостоятельного опыта в сборке.
  2. Шпилевое крепление. Элементы скрепляются между собой с помощью резьбовых шпилей. Конструкция требует периодического обслуживания: в среднем раз в полтора-два года придётся подтягивать крепления. Этот вариант считается самым эстетичным: все крепежи скрываются внутри косоура.
  3. Струбцинное крепление. Особенности данной конструкции позволяют регулировать высоту и длину отдельных ступеней, поворачивать лестницу в любом направлении. Специалисты считают струбцины наиболее надёжным крепёжным элементом из представленных.

Следующая часть модульной лестницы — опоры. Они могут быть двух видов:

  1. Стойки-трубы. Они опираются на надёжное напольное основание.
  2. Кронштейны, закреплённые на несущей стене.

В случае если края ступенек подходят к несущей стене и крепятся на ней анкерами либо уголками, установка дополнительных опор не требуется.

Достоинства и недостатки

Существуют некоторые преимущества и неудобства, общие для всех типов модульных лестниц. Что перевесит в данной конкретной ситуации — решать владельцу.

Основные достоинства модульных лестниц:

  1. Множество разновидностей и стилей. Заказчик или строитель может выбирать из огромного ассортимента цветов, материалов, дизайнов. Модульная лестница идеально вписывается в любой существующий интерьер.
  2. Лёгкость установки и демонтажа. Этот показатель зависит от креплений и типа сборки.
  3. Возможность регулировки поворотного угла. Отсутствует в конструкциях, использующих шпильковое соединение, в остальных угол можно менять даже на 360 градусов.
  4. Возможность комбинирования нескольких материалов в изготовлении ступенек.
  5. Небольшая стоимость конструкции.
  6. Занимает ограниченное пространство (в случае с винтовой или поворотной лестницей).
  7. Лёгкость ремонта. В ряде случаев для текущего обслуживания модульной лестницы достаточно заменить отдельные детали или модули.

Модульным конструкциям свойственны и определённые недостатки:

  1. Возможность просадки и расшатывания лестницы. Во избежание проблемы требуется установка дополнительных опорных столбов, способных испортить дизайн конструкции.
  2. При большой ширине лестницы (от метра) во время ходьбы увеличивается изгибающий момент. Это приводит к раскачиванию и наклону конструкции. Во избежание данной проблемы под ступеньки устанавливаются опорные уголки. Это позволяет закрепить лестницу на несущей стене. Рекомендованная частота: при ширине до метра уголки монтируются через ступеньку, больше метра — под каждую.

Выбор материала

Качество и долговечность модульной лестницы будут зависеть от материала, который используется в её изготовлении.

Для изготовления ступенек могут использоваться:

  1. Массив твёрдых пород дерева. Чаще всего — древесина сосны, крепкая, неприхотливая, лёгкая в обработке и не требующая сложного ухода. Можно также использовать бук, недорогой и очень прочный материал.
  2. Клеёное дерево.
  3. Прессованная фанера.
  4. Пластик.

Оптимально — купить или изготовить самостоятельно ступеньки из деревянного массива. Они надёжны, долговечны, экологичны, не скользят под ногой и эффектно выглядят.

Материалом для изготовления каркаса для модульной лестницы может быть:

  1. Стандартная нержавеющая сталь.
  2. Конструкционная сталь. Сверху её покрывают полимерным либо лакокрасочным составом.
  3. Дерево. Этот материал используется в исключительных случаях.

Каждый материал для изготовления каркасной части имеет свои достоинства. Основное преимущество древесины — интересный дизайн. Деревянная лестница будет органично смотреться в любом интерьере.

Главные достоинства стального каркаса — надёжность и долговечность. По мере износа отдельных металлических модулей, их можно заменить по отдельности, не трогая основную часть лестницы. Лестница, выполненная на основе из прочного металла, прослужит десятилетия. Основное условие — для каркаса нужно подбирать толстостенные трубы. Оптимальная толщина — 5 миллиметров.

Окрашенный металлический каркас получает дополнительную защиту от возможных природных и других воздействий.

Подготовка к работе

Чтобы обеспечить длительный срок службы модульной лестницы, необходимо заранее учесть несколько основных требований:

  1. Если планируется передавать часть нагрузки на стену с помощью подвесных кронштейнов, перегородка должна быть несущей, капитальной, не менее 200 мм толщиной. Крепление модульной лестницы к тонким конструкциям не допускается во избежание обрушений и деформаций.
  2. Если основную нагрузку будут принимать на себя вертикальные опоры, под ними лучше оборудовать бетонную площадку. При установке лестницы на деревянные полы, необходимо использовать лаги, усиленные поперечными брусьями.
  3. Перед началом любых работ необходимо провести предварительные расчёты.

Чтобы точно определить, сколько ступеней должно быть в модульной лестнице, можно использовать следующую таблицу:

Высота между полом первого и второго этажей

Число ступенек в модульной лестнице

2,4–2,8

12

2,7–3,0

13

2,9–3,2

14

3,1–3,5

15

Верхняя ступенька может устанавливаться на уровне пола второго этажа.

Составление схемы или чертежа

Все размеры указаны примерно

Для составления полных и достоверных расчётов потребуется выполнение ряда специфических работ:

  1. Разработка чертежа комнаты или другого помещения, где будет установлена модульная лестница. Схема вычерчивается с точным масштабированием. Для этого используется бумага в клетку либо миллиметровка.
  2. Измерение высоты помещения. Рядом с основным чертежом так же схематически изображается комната в разрезе, отдельными линиями отмечаются уровни пола верхнего этажа и нижнего. Необходимо тщательно соблюдать масштаб, в противном случае расчёты будут неверны.
  3. Составляется схема модульной лестницы. Оптимальное расстояние между отдельными ступеньками — 14–16 сантиметров. Если высота заключительной (верхней) ниже номинала, «излишек» распределяется между остальными. К примеру, при высоте этажа 2,8 метра и высоте каждой ступеньки в 15 см, их общее количество будет 18,6. Остаток распределяется «на всех». В результате получаем конструкцию из 18 ступеней с промежутком между ними в 15,5 сантиметра.
  4. На план комнаты можно нанести план лестницы с горизонтальной проекцией ступенек. Её общая ширина — около метра, в противном случае утрачивается стабильность. Ступеньки не должны быть шире 30 сантиметров.
  5. Если планируется высокая модульная лестница, в которой будет более 15 ступенек, можно сделать площадку-переход, с шириной, соответствующей габаритам лестницы. Это также отражается на чертеже.

Все указанные параметры необходимо учитывать при составлении плана

Материалы и инструменты

Для самостоятельного изготовления модульной лестницы потребуется комплект инструментов и материалов:

  1. Трубы для модулей, изготовленные на основании ваших замеров. Изготовить круглые модульные опоры самостоятельно невозможно, для этого требуется специализированный станок. Их можно заказать в фирме, занимающейся подобной деятельностью. Квадратные модули можно вырезать из толстостенной профильной трубы.
  2. Трубы для несущих опор. Должны иметь толстые стены, чтобы выдержать вес конструкции.
  3. Ступеньки. Их можно заказать в профильной компании или сделать самостоятельно по собственным размерам. Стандартная ширина ступеньки модульной лестницы — 40–50 мм. При самостоятельном изготовлении нужно следить, чтобы доски плотно прилегали друг к другу, при необходимости их склеивать. Вариант — подобрать древесину нужных размеров заранее.
  4. Элементы крепления: шпильки, шайбы, гайки.
  5. Кронштейны или уголки для крепления ступенек к несущей стене, если это предусмотрено проектом.
  6. Сварочный аппарат и несколько пачек электродов.
  7. Комплект гаечных ключей.
  8. Строительный уровень.
  9. Деревянные заготовки для перил и балясин.
  10. Песок, цемент и вода, необходимые для приготовления раствора.

Изготовление и сборка своими руками

Собрав все необходимые инструменты и материалы, можно приступать к собственноручному изготовлению и сбору модульной конструкции. Сборка отдельных частей и монтаж лестницы зависят от выбранного типа установки. Проще всего собрать лестницу «модуль в модуль». Она имеет фиксированный шаг ступенек. Также возможна лёгкая кривизна, не подлежащая устранению. Основное преимущество конструкции — её легко изготовить самостоятельно.

Основным элементом такой модульной лестницы является цельносварной модуль. В его основе — две толстостенные трубы с тщательно подобранными диаметрами. Меньшая профтруба должна входить в большую, не оставляя зазоров.

Рабочий процесс по изготовлению и установке каркаса модульной конструкции происходит поэтапно:

  1. Трубы нарезаются в соответствии с заранее определёнными размерами.
  2. Труба, имеющая больший диаметр, разрезается болгаркой по продольному шву. Также разрезается вдоль прямоугольная профильная труба.
  3. Части прямоугольной профтрубы привариваются к круглой по обе стороны разреза, после чего стягиваются болтами. Благодаря этому обеспечивается жёсткость конструкции.
  4. В толстую трубу вставляется, затягивается с помощью болтов и приваривается отрезок тонкой.
  5. Подобным образом оформляются остальные модули, за исключением стартового и финишного. К ним привариваются дополнительные металлические площадки под анкеры, с помощью которых они могут крепиться к перекрытиям или стене.

Дальнейшая работа по установке модульной лестницы происходит по шагам:

  1. Для лучшего скольжения внутренние части модулей промазываются маслом, смазкой «WD 40» или аналогичной.
  2. Модули вставляются друг в друга. Первым ставится нижний. Во избежание повреждения пола, под модуль подстилается гофрокартон либо фанера.

    Подкладка нужна, чтобы не царапать пол

  3. Собранные модули выставляются в виде «колонны». Верхний крепится к основе таким образом, чтобы верхняя ступенька находилась на высоте пола второго этажа, куда и ведёт лестница. Предварительно модуль выставляется по уровню.

    Конструкция выставляется по уровню

  4. Далее раздвигается каркас. Чтобы не повредить напольное покрытие, нижний модуль двигается вместе с подложенной фанерой. В процессе конструкции придаются запланированные конфигурация и форма.
  5. Устанавливаются вертикальные стойки. Желательно установить их в фундамент. Для этого делается замес в пропорции 2 доли песка и 1 цемента, оборудуются ямки, туда устанавливаются опоры и заливаются раствором. Если такой возможности нет, к стойке приваривается пластина и крепится к полу несколькими анкерами.
  6. После того как раствор подсохнет, лестница крепится к вертикальным стойкам с помощью болтов. Если для стоек использовалось анкерное крепление, можно приступать к работе немедленно.
  7. В последнюю очередь к полу прикручивается нижний модуль. Если конструкция ставится на бетонный пол, в качестве крепёжных элементов используются обычные анкеры. Если на деревянный – «глухари», имеющие резьбу, аналогичную шурупной, и шестигранную или четырехгранную головку.

    Фланцы можно приваривать заранее или устанавливать на готовую конструкцию

  8. К установленным модулям прикручиваются фланцы, на которые будут крепиться ступени. Предварительно всё выставляется по уровню.
  9. На фланцы укладываются доски ступеней. На них размечаются метки под крепления.
  10. Намеченные отверстия сверлятся на нужную глубину. Сверление — обязательная процедура, иначе в процессе закручивания саморезов возникает риск растрескивания.
  11. Ступени прикручиваются к фланцам. Для этого можно использовать «глухари» или другие подходящие крепёжные элементы.

    Каждый элемент размечается, сверлится и выставляется по уровню

  12. Оставшиеся в модулях отверстия затыкаются заглушками (необязательно). Все соединения тщательно проверяются, при необходимости, болты или саморезы докручиваются. Каркас готов.

Следующий этап — установка перил. Поручни и балясины можно изготовить самостоятельно или приобрести в специализированном магазине. Конструктивно балясина представляет собой трубу с установленным под углом фланцем. Угол зависит от высоты лестницы, количества ступеней и расстояния между ними. В идеале, поручень, прикрученный к фланцам, должен идти параллельно основной конструкции.

Монтаж заводских балясин диаметром 24–25 мм происходит следующим образом:

  1. На расстоянии 3–5 сантиметров от края площадки размечается и сверлится отверстие. Для этого используется фреза «перо», диаметр — 25 мм.
  2. В полученное отверстие вставляется балясина и выставляется по уровню.

    Балясина выставляется вертикально к полу

  3. На ступени, идущей ниже, отмечается центр балясины и сверлится отверстие для болта крепления. Диаметр — 6 мм.
  4. В отверстия вставляется балясина, при наличии — устанавливаются декоративные консоли.
  5. Балясина затягивается болтом через ступеньку.
  6. Подобные операции необходимо повторить со всеми имеющимися балясинами.

    Балясины врезаются в каждую ступеньку

  7. Поручни устанавливаются и прикручиваются к верхним больцам с помощью саморезов. На заводских моделях для этого есть специальные пазы, по размерам совпадающие с больцами.

    Для установки на фланцы в поручнях есть специальный паз

Галерея: Модульные лестницы в интерьере

Модульные лестницы отлично вписываются в любой классический или современный интерьер. Их можно оформить в любом стиле и установить в помещении, независимо от его функционального назначения.

Можно разработать модульную конструкцию для всех типов интерьеров
Винтовая лестница может устанавливаться на одну опору
Для установки модульной конструкции не требуется много места
Большие конструкции требуют дополнительных опор
Конструкции могут быть любых видов и форм



 Видео: Сборка и установка модульной лестницы

Правильно подобрав материалы и рассчитав конструкцию, вы сможете сделать модульную лестницу самостоятельно и в короткий срок. Некоторые элементы и крепежи сделать своими руками не получится, стоит обратиться в специализированную фирму или магазин.
