Каким стал итоговый ГОСТ по ведению электронной исполнительной документации в строительстве
К декабрю 2021 года Союз строительных компаний Урала и Сибири завершил работу над стандартом ГОСТ Р «Документация исполнительная. Формирование и ведение в электронном виде». Мы уже говорили о первоначальной версии документа — разберемся, каким стал итоговый ГОСТ.
Электронный образ документа
Как и в предыдущей версии, ГОСТ не предлагает полностью отказаться от бумажного документооборота. Он оставляет выбор за участниками процесса. Однако окончательная версия предполагает новое понятие — электронный документ, т. е. документ созданный посредствам информационной системы без предварительного документирования на бумажном носителе.
Создание и обмен документами, согласно стандарту, считается законным как в бумажном, так и в полностью электронном виде.
Электронный документ: документ, созданный в электронном виде посредством информационной системы, без предварительного документирования на бумажном носителе, подписанный электронной подписью.
Источник: ГОСТ Р (проект, окончательная редакция)
Возможность оффлайн-работы в системе документооборота
Отдельно в ГОСТ есть рекомендации, когда объект капитального строительства находится вне доступа к интернету. Предполагается, что все полученные данные сохраняются на рабочих устройствах с последующим их внесением в систему, когда доступ к интернету будет восстановлен. Это накладывает определенные требования к программам для ведения электронной исполнительной документации в строительстве — теперь они должны уметь работать в оффлайн-режиме, по аналогии с Google Docs.
В случаях, когда ОКС находятся в зонах, на которых нет возможности обеспечить стабильный доступ к сети Интернет или Рунет и, как следствие, к информационным ресурсам Системы, рекомендуется использование мобильной версии применяемой Системы. В этом случае все полученные данные сохраняются на рабочих местах и мобильных устройствах с последующим внесением их в Систему при наличии доступа к сети Интернет или Рунет.
Источник: ГОСТ Р (проект, окончательная редакция)
Фотофиксация
В первом чтении ГОСТа оставался простор для манипуляций с фотофиксацией. В частности, от фотографии не требовалось метаданных — привязки ко времени ее создания и координатам. Фактически, можно было сделать фотографию в другом месте и использовать ее в качестве подтверждения исправлений.
Сейчас в документе также прописано это весьма размыто. Однако ГОСТ говорит о фотоснимках с привязкой к координатам объекта. Касается ли это метаданных или координат в BIM-модели — вопрос. Скорее всего, в финальной версии перед утверждением будет больше ясности.
Фотофиксация осуществляется с использованием фотоаппарата или иного устройства, позволяющего сделать фотоснимки, которые отражают характерные параметры объекта с привязкой к координатам объекта (наименование объекта контроля, наименование конструкции, пикеты, оси, этажи и т. п.) и факт выполнения соответствующих работ.
При съемке необходимо обеспечить фокусировку камеры (четкость), исключить размытость, фото темного экрана и т. д. В случае неудовлетворительного фотографирования попытку следует повторить. Фотоматериалы должны обеспечивать возможность оценки объекта фотодокументирования. Не допускается выполнение редактирования (обрезка, изменение яркости, цветности и т. д.). Не допускается фотодокументирование через препятствие, прикрытие объектива камеры рукой или иным предметом.
Источник: ГОСТ Р (проект, окончательная редакция)
Требования к информационным системам электронного документооборота
Более прозрачными стали требования к функционалу системы документооборота. Сервис обязан отражать всю документацию в электронном виде — в том числе чертежи и геодезические съемки. Также система документооборота должна поддерживать электронные журналы, и осуществлять регистрацию в надзорных органах.
Никакие записи из журнала общих работ удалить нельзя. Можно лишь создать новую запись с корректировкой. Это поможет избежать изменений «задним числом» — все процессы будут полностью наглядны.
5.1 Процессы формирования и ведения исполнительной документации в электронном виде осуществляются посредством информационной системы электронной исполнительной документации (далее Система), которая должна быть включена в Единый реестр российских программ для электронных вычислительных машин и баз данных в соответствии с [3]. Функционирование Системы должно обеспечить:
…5.1.13 возможность внесения изменений в ошибочно внесенные сведения в ЭОЖР, ЭСЖР, Акты и другую исполнительную документацию.
Источник: ГОСТ Р (проект, окончательная редакция)
Upd. 19 мая 2022 года ГОСТ Р «Документация исполнительная. Формирование и ведение в электронном виде» утвержден приказом Росстандарта. Данный ГОСТ введен впервые и официально начнет свое действие с 1 января 2023 года.
Важно, что ГОСТ является единственным документом в отношении ведения исполнительной документации в строительстве в электронном виде. Это значит, что при ее ведении исключительно в системе ЭДО, можно руководствоваться только этим документом.
Переход на электронный документооборот в строительстве
C 1 января 2023 года вступает в силу новый стандарт, устанавливающий требования к ведению исполнительной документации для объектов капитального строительства в электронном виде. Рассказываем, что он регламентирует и какое ПО может помочь перейти на электронный документооборот.
В конце мая Росстандарт утвердил национальный стандарт ГОСТ Р 70108-2022 «Документация исполнительная. Формирование и ведение в электронном виде», который регламентирует оборот документации для объектов капитального строительства в цифровом формате.
Принятие нового стандарта стало первым шагом к полному переходу на электронный документооборот для строительных и проектных организаций. Он не отменяет работу с документами на бумажных носителях, а предполагает, что есть выбор из двух вариантов.
Это право также предусмотрено приказом Ростехнадзора от 9 ноября 2017 года № 470. Однако ранее из-за отсутствия нормативной базы для электронного документооборота компании чаще делали выбор в пользу бумажных носителей. Появление регламентирующего документа снимает этот барьер.
Что говорится в описании стандарта
В документе приводятся требования к ведению исполнительной документации в электронном виде при строительстве, реконструкции и капитальном ремонте строительных объектов. Выбрав вариант электронного документооборота, участники процесса строительства могут полностью отказаться от бумажных носителей. Под участниками здесь понимаются застройщики, технические заказчики, эксплуатирующие организации, генподрядчики и другие организации, а также уполномоченные лица.
Среди требований к информационной системе — возможность поддержки электронных журналов и осуществления регистрации в надзорных органах по мере введения объекта в эксплуатацию. Система должна формировать акты и другую исполнительную документацию на основе данных из информационной модели объекта. Отображаться в электронном виде должна вся документация, включая чертежи и геодезические съёмки. Также в системе должна быть предусмотрена исходно-разрешительная документация, необходимая для строительства.
Согласно ГОСТу, пользователи должны иметь возможность вносить изменения в ошибочно размещённые сведения. При этом все записи из журнала общих работ должны храниться в системе без возможности удаления. Можно лишь создать новую запись с корректировкой. Это необходимо, чтобы избежать изменений «задним числом».
Плюсы перехода на цифру
Выбор в пользу электронного документооборота обеспечит большую прозрачность и достоверность исполнительной документации. Участники процесса строительства взаимодействуют в единой системе, это экономит время на решение рутинных задач и обеспечивает удобный доступ к документам. Пользователи такой системы могут проводить документарные проверки без выезда на объекты. Также сократятся затраты на ведение исполнительной документации в бумажном виде.
В дальнейшем с переходом большого количества организаций на электронную систему документооборота появится больше уточнений и дополнительной информации о правилах ведения исполнительной документации, что упростит работу всем сторонам. Также произойдёт оптимизация документов, формируемых при подготовке исполнительной документации. При этом участники строительства постепенно получат возможность осуществлять удалённое управление объектами.
Какое ПО выбрать
Специалисты «СОДИС Лаб» имеют большой опыт разработки проектно-сметной документации. Накопленные знания были реализованы в программном продукте SODIS Building CM, который предназначен для управления строительством. В системе помимо управления всеми задачами и бизнес-процессами предусмотрен электронный документооборот.
SODIS Building CM позволяет управлять процессами, связанными с оборотом документов на всех этапах строительства, такими как согласование проектной документации, формирование исполнительной документации и специализированных отчётов.
Система создаёт электронное рабочее пространство для организации совместной работы и коммуникаций. Вся документация хранится в смарт-папках, с помощью которых легко структурировать информацию.
Все процедуры согласования в системе автоматизированы. Проектировщику достаточно завершить свою задачу по разработке документации, и она самостоятельно уйдёт на согласование по установленному маршруту. Согласование может быть как параллельным, так и последовательным с любым количеством участников.
График выпуска технической документации в SODIS Building CM создаётся непосредственно в системе или загружается из распространённых программ управления проектами, таких как Microsoft Project, 1C, SAP, Autodesk, с возможностью дальнейшей синхронизации.
Для каждой редакции документа автоматически формируется титульный лист с уникальным QR-кодом. Таким образом, имея бумажную версию тома, можно найти его в системе и проверить актуальность.
Как показывает опыт наших клиентов, внедрение решения для управления строительством с поддержкой электронного документооборота повышает качество менеджмента и сокращает сроки сдачи объектов, что, в свою очередь, существенно экономит бюджет.
западных моделей деформации США для обновления Национальной модели сейсмической опасности США от 2023 года | Письма о сейсмологических исследованиях
Skip Nav Destination
Исследовательская статья|
19 сентября 2022 г.
Фред Ф. Поллитц;
Эйлин Л. Эванс;
Эдвард Х. Филд;
Александра Е. Хатем;
Элизабет Х. Хирн;
Кай Джонсон;
Джессика Р. Мюррей;
Питер М. Пауэрс;
Чжэн-Кан Шен;
Хрустальный Вестестад;
Юэхуа Цзэн
Письма о сейсмологических исследованиях (2022) 93 (6): 3068–3086.
https://doi.org/10.1785/0220220143
История статьи
первый онлайн:
15 сент. 2022
Цитировать
- Посмотреть эту цитату
- Добавить в менеджер цитирования
Делиться
- Твиттер
- MailTo
Инструменты
Получить разрешения
Поиск по сайту
Citation
Фред Ф. Поллитц, Эйлин Л. Эванс, Эдвард Х. Филд, Александра Э. Хатем, Элизабет Х. Хирн, Кай Джонсон, Джессика Р. Мюррей, Питер М. Пауэрс, Чжэн-Кан Шен, Кристал Веспестад , Юэхуа Цзэн; Западные модели деформации США для обновления Национальной модели сейсмической опасности США от 2023 года. Письма о сейсмологических исследованиях 2022;; 93 (6): 3068–3086. doi: https://doi.org/10.1785/0220220143
Скачать файл цитаты:
- Рис (Зотеро)
- Рефменеджер
- EasyBib
- Подставки для книг
- Менделей
- Бумаги
- Конечная примечание
- РефВоркс
- Бибтекс
панель инструментов поиска
Расширенный поиск
В этом отчете описывается геодезическая и геологическая информация, используемая для ограничения моделей деформации обновленной в 2023 году Национальной модели сейсмической опасности (NSHM), набор моделей деформации для интерпретации этих данных и их влияние на частоту землетрясений на западе Соединенных Штатов. Недавние обновления предоставляют гораздо больший набор данных о скоростях земной коры Глобальной системы позиционирования, чем используемый в NSHM 2014 года, а также сотни новых разломов, рассматриваемых как активные источники для NSHM 2023 года. Эти данные интерпретируются четырьмя геодезическими моделями деформации, которые оценивают скорости смещения разломов и их неопределенности вместе с скоростями выброса моментов вне разломов. Ключевые нововведения в NSHM 2023 года по сравнению с прошлой практикой включают (1) добавление двух новых (в дополнение к двум существующим) моделей деформации, (2) пересмотр и расширение базы данных геологической скорости скольжения, (3) учет ползучести разломов. путем разработки модели скорости ползучести, которая используется четырьмя моделями деформации, и (4) учета зависящих от времени эффектов цикла землетрясений посредством разработки вязкоупругих моделей цикла землетрясений вдоль разлома Сан-Андреас и зоны субдукции Каскадия. Усилия включают разработку модели геологической деформации, которая дополняет четыре геодезические модели.
Текущие модели деформации дают новую оценку выдающихся несоответствий между геологической и геодезической скоростями подвижки, в то же время подчеркивая необходимость как геологических, так и геодезических скоростей подвижки для надежного информирования модели скорости землетрясений.
У вас нет доступа к этому контенту. Если вы считаете, что вам нужен доступ, обратитесь к администратору учреждения.
Просмотр недавно погашенных токенов
Каковы затраты на исполнительные чертежи и расценки на разработку в архитектурных компаниях?
В этом посте мы изучаем стоимость исполнительных чертежей и расценки на разработку в архитектурных компаниях. Почти все строительные проекты, особенно сданные в эксплуатацию, требуют надлежащей документации в виде исполнительных чертежей. Каждый компонент здания указан с четкой и подробной информацией, и домовладельцы или операторы должны обращаться к документам при планировании будущих улучшений или капитального ремонта. Документация должна обновляться с каждым последующим проектом, большим и малым, чтобы идентифицировать все модификации, внесенные в исходные услуги проектирования чертежей САПР.
Работа подрядчика, а не архитектора, заключается в создании исполнительных чертежей по окончании строительных проектов. Поскольку чертежи указывают на отклонения от первоначального плана, они изображают здание в том виде, в котором оно было на момент составления документации. Исполнительные чертежи являются частью должностной инструкции подрядчика, но их роль заканчивается, когда проект завершается, и домовладелец несет ответственность за запись любых изменений после этого.
СВЯЗАННЫЕ: Сколько стоит архитектор или архитектурная фирма для домашнего дизайна?
Стоимость исполнительных чертежей
Стандартных цен на услуги по исполнительным чертежам не существует. Стоимость зависит от нескольких факторов, таких как размер здания, сложность установленного оборудования, количество чертежей и уровень детализации. Средняя стоимость исполнительных чертежей составляет от 700 до 1300 долларов для жилого дома или около от 0,40 до 2,50 долларов за квадратный фут . Посещение объекта является обязательным для отслеживания изменений первоначального плана в текущей конфигурации здания.
Стоимость услуг чертежей в AutoCAD для старых зданий с устаревшей документацией может быть высокой. Например, электрические и водопроводные системы, которым уже несколько десятков лет, могут быть значительно модернизированы. Отслеживание изменений требует обширных исследований, если исходный план здания нигде не найден. Геодезист должен будет связаться с архитектором (или архитектурной фирмой), которому принадлежат права на первоначальный проект. Такие усилия могут добавить значительное количество рабочих часов и, следовательно, затрат.
СВЯЗАННЫЕ: Узнайте о графиках оплаты архитектурного проектирования, ставках и ценах на расходы архитектурных фирм
Справочник по будущим улучшениям
В новом проекте значительная часть работы подрядчика заключается в ведении надлежащей документации о ходе строительства. Подрядчик использует чертежи плана архитектора в качестве руководства: структура, внешний вид, интерьер, отделка, функции и системы должны быть (по крайней мере, теоретически) идентичными плану. Однако непредвиденные проблемы во время строительства могут потребовать от подрядчика внесения некоторых изменений в проект.
Если архитектор участвует в строительстве, обычно для обеспечения надзора за проектом, внесение любых изменений должно быть простым. Архитектурный план и проектные чертежи остаются неизменными, но фактическое здание больше не будет идентично плану архитектора. Все изменения фиксируются на исполнительных чертежах.
СВЯЗАННЫЕ: Мощь архитектурных САПР
На исполнительных чертежах должны быть указаны изменения, внесенные на протяжении всего срока службы здания. Он не должен ограничиваться изменениями, внесенными в план архитектора во время первоначального строительства. Домовладелец должен делать новые исполнительные чертежи после каждого ремонта или реконструкции, которые изменяют предыдущий. Неважно, предполагает ли ремонт перемещение светильника или добавление еще одного отрезка трубы к водопроводу; обновленные исполнительные чертежи являются лучшим ориентиром для любого будущего проекта по благоустройству дома.
Большинство коммунальных предприятий также оценят обновленную версию для целей технического обслуживания или модернизации. Чертежи, предоставленные специалистом по архитектурно-строительному проектированию, помогают избежать дорогостоящих ошибок при ремонте из-за неизвестных предыдущих установок. Если здание будет продано, покупателю не нужно нанимать геодезиста для изготовления нового здания перед реконструкцией.
СВЯЗАННЫЕ: Зачем нанимать услуги архитектурного дизайна?

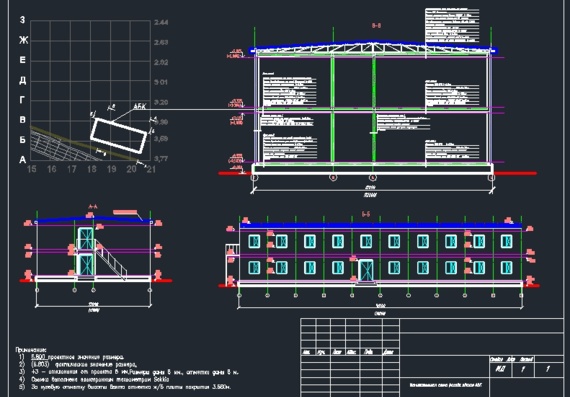

Что должен включать исполнительный чертеж?
На исполнительном чертеже должны быть указаны следующие компоненты и все соответствующие изменения:
- Место установки . Окончательный исполнительный чертеж указывает расположение всех важных элементов здания, таких как двери, окна, электрические панели, схемы электропроводки, водопроводные линии и постоянные приспособления (прикрепленные к земле как часть конструкции).
- Строительные материалы . Если есть изменения в строительных материалах, исполнительный чертеж должен предоставить информацию в наиболее полной форме. Должны быть указаны исходные материалы и те, которые использовались в строительстве.
- Оборудование/системы . Также включены изменения в установленном оборудовании, например, услуги по проектированию ОВКВ и изменения спринклерных систем.
- Размер . Капитальный ремонт или пристройка могут изменить габариты здания. На исполнительном чертеже должны быть указаны характер изменений и новые размеры.
- Сборные элементы . Должна быть указана замена конструктивного элемента, такого как балка или колонна, с использованием альтернативного (сборного за пределами площадки) материала.
СВЯЗАННЫЕ: фрилансеры и подрядчики САПР на Cad Crowd: индивидуальное решение для аутсорсинга проект), который потребовал этих изменений. Другой важной частью информации является временная метка документации (точное время и дата). После завершения строительного проекта окончательным проектным документом является исполнительный чертеж. Сравнение готового проекта и первоначального плана архитектора дает четкое представление о предполагаемом дизайне и о том, как он материализовался.
Если готовое здание требует модернизации, ремонта или замены компонентов, домовладельцы всегда могут обратиться к последнему исполнительному чертежу. Из-за периодических ремонтов для одного здания может быть несколько исполнительных чертежей; ряд таких документов дает полную историю модификаций конструкции. Если домовладелец обновит фотографии, будущие проекты по благоустройству дома могут начаться с минимальными догадками.
СВЯЗАННЫЕ С: Тарифы и затраты на проектирование конструкций для архитектурно-дизайнерских фирм
Архитектор также склонен взимать более высокую плату за ремонтные работы, чем за новое строительство. Одна из главных причин – непредсказуемость состояния здания. Обновленный исполнительный чертеж помогает архитектору более уверенно планировать реконструкцию, зная, что непредвиденных проблем будет очень мало. Фотографии позволяют архитектору и подрядчику увидеть, что делали предыдущие строители, какие материалы они использовали и как давно шло строительство. Архитектор, проинформированный о состоянии здания, может быть готов снизить ставку для домовладельца.
Несмотря на то, что выезд на объект по-прежнему требуется для подготовки плана реконструкции или реконструкции, архитектору не нужно повторно измерять здание или сомневаться в том, что строительная площадка не мешает другим существующим строениям.
СВЯЗАННЫЕ: Наймите фрилансеров и подрядчиков на Cad Crowd для поддержки архитектуры, проектирования домов и зданий
Как это нарисовано
Чертеж в готовом виде выполнить проще, чем оригинальные услуги по проектированию архитектурного плана участка. Процесс подготовки исполнительного чертежа обычно следует следующим процедурам:
- Практические советы. Подрядчик делает заметки на копии первоначального плана проекта. Подробные примечания должны включать время и описание примененных изменений.
- Документация. Подрядчик преобразует элементарные заметки в организованный документ. Как только архитектор и владелец проекта одобряют любые предложенные изменения, письма — и, соответственно, документ — получают обновление. Такой метод помогает подрядчику документировать каждое изменение в правильном порядке.
- Чистый рисунок. По завершении проекта подрядчик может либо создать исполнительную иллюстрацию, либо сделать ее в компании, занимающейся архитектурным проектированием. Подрядчик может нанять того же чертежника, который подготовил первоначальный проект, или другого профессионала. Самое главное — сохранить одинаковый масштаб, постоянство формата и единообразие цветового кодирования.
Раньше многие подрядчики готовили исполнительные чертежи вручную. Хотя строительный документ, нарисованный от руки, не является неправильным, цифровые изображения предпочтительнее. Распечатку исходного плана можно преобразовать с помощью 2D-чертежа САПР в цифровой формат, что упрощает подрядчику внесение изменений с помощью программного обеспечения САПР.
СВЯЗАННЫЕ: Архитектурные планы, стоимость чертежей САПР и стоимость услуг архитектора

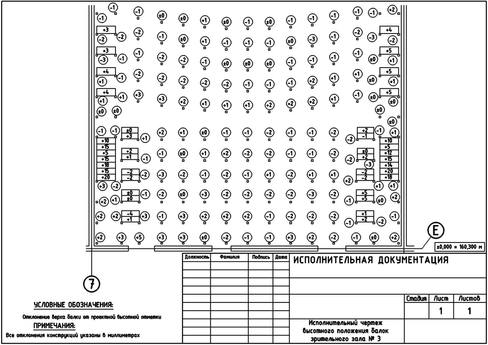

Каждое изменение, включая удаление и добавление, выделено красным. Также должны быть включены отметка времени и объяснение изменений: это может быть запрос от владельца проекта, предложение, сделанное во время окончательной проверки, или результат проблем во время строительства. После завершения архитектор просматривает исполнительные чертежи и вносит изменения в первоначальный проектный план. Каждый документ, созданный после завершения проекта, отправляется клиенту для архивирования. Затем клиент несет ответственность за ведение записей и их обновление каждый раз, когда в структуру вносятся изменения.
Устранение распространенных заблуждений
- Исполнительные чертежи: окончательные проектные документы, представляющие конструкцию как есть, подготовленные подрядчиком. Изменения первоначального плана архитектора отмечены красными чернилами.
- Чертежи с размерами: историческая документация размеров здания или строительной площадки. Документ подготовлен и создан на основе фактического посещения сайта.
- Запись чертежей: окончательный проектный документ, созданный архитектором на основе исполнительных чертежей подрядчика. Документ отражает изменения на месте, как указано в исполнительном листе. Архитектор делает чертежи для владельца проекта.
СВЯЗАННЫЕ: Где и когда можно найти внештатных служб визуализации архитектуры и дизайнеров
Подрядчик должен определить процедуру ведения заметок до начала процесса строительства, что позволит им подготовить обязательную исполнительную документацию с самого начала проекта.
