Объекты СУГ: терминология


Главная / Продукция / ГОСТы и СНиПы / СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 /

Версия для печати

В настоящем своде правил применяют следующие термины с соответствующими определениями:

3.1 сеть газораспределения: Технологический комплекс, состоящий из наружных газопроводов, газопроводов-вводов, сооружений, технических и технологических устройств на них.

3.2 сеть газопотребления: Технологический комплекс газовой сети потребителя, расположенный от места присоединения к газораспределительной сети до газоиспользующего оборудования и состоящий из наружных и внутренних газопроводов и технических устройств на них.

3.3 газ: Углеводородное топливо, находящееся в газообразном состоянии при температуре 15 °С и давлении 0,1 МПа.

3.4 максимальное рабочее давление (МОР): Максимальное давление газа в трубопроводе, допускаемое для постоянной эксплуатации.

3.5 источник газа: Элемент системы газоснабжения [например, газораспределительная станция (ГРС)], предназначенный для подачи газа (природного газа и СУГ) в газораспределительную сеть.

3.6 наружный газопровод: Подземный и (или) надземный газопровод сети газораспределения или газопотребления, проложенный вне зданий, до внешней грани наружной конструкции здания.

3.7 внутренний газопровод: Газопровод, проложенный внутри здания от вводного газопровода до места установки газоиспользующего оборудования.

3.8 межпоселковый газопровод: Распределительный газопровод, проложенный вне территории поселений.

3.9 подземный газопровод: Наружный газопровод, проложенный ниже уровня поверхности земли или по поверхности земли в обваловании.

3.10 надземный газопровод: Наружный газопровод, проложенный над поверхностью земли или по поверхности земли без обвалования.

3.11 подводный газопровод: Наружный газопровод, проложенный ниже уровня поверхности дна пересекаемых водных преград.

3.12 стандартное размерное отношение (SDR): Отношение номинального наружного диаметра полимерной трубы к ее номинальной толщине стенки.

3.13 пункт редуцирования газа (ПРГ): Технологическое устройство сетей газораспределения и газопотребления, предназначенное для снижения давления газа и поддержания его в заданных пределах независимо от расхода газа.

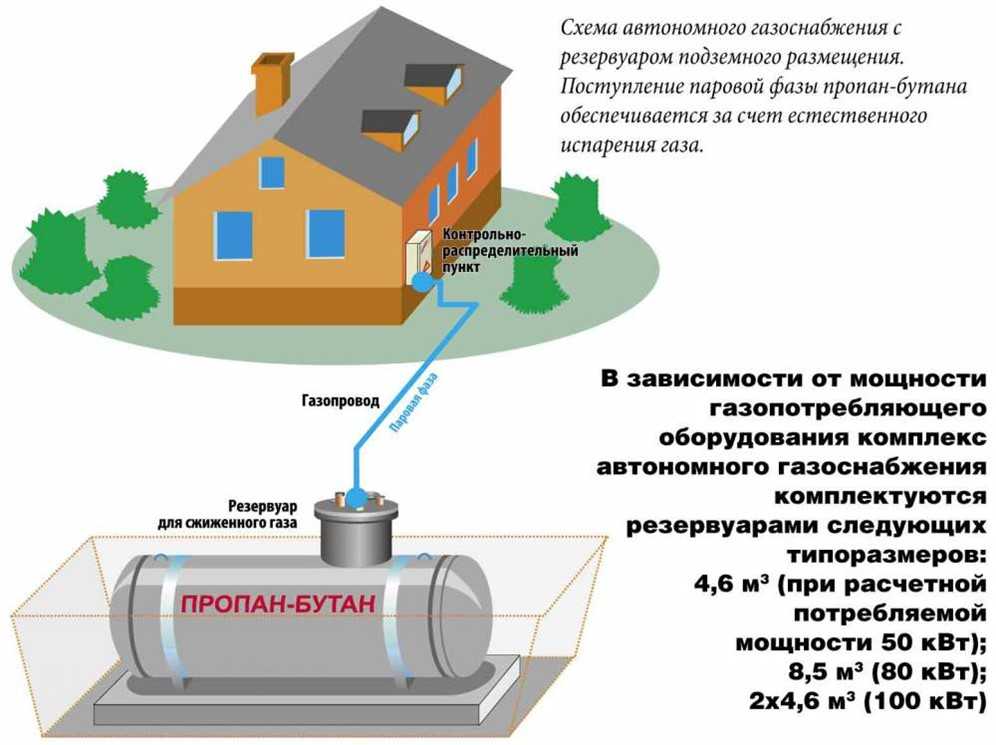

3.14 резервуарная установка СУГ: Технологическое устройство, включающее резервуар или группу резервуаров и предназначенное для хранения и подачи сжиженных углеводородных газов в газораспределительную сеть.

3.15 индивидуальная баллонная установка: Технологическое устройство, включающее в себя не более двух баллонов с СУГ, газопроводы, технические устройства, предназначенные для подачи газа в сеть газораспределения.

3.16 групповая баллонная установка СУГ: Технологическое устройство, включающее в себя более двух баллонов с СУГ, газопроводы, технические устройства и средства измерения, предназначенные для подачи газа в сеть газораспределения.

3.17 газонаполнительная станция (ГНС): Предприятие, предназначенное для приема, хранения и отпуска сжиженных углеводородных газов потребителям в автоцистернах и бытовых баллонах, ремонта и переосвидетельствования газовых баллонов.

3.18 газонаполнительный пункт (ГНП): Предприятие, предназначенное для приема, хранения и отпуска сжиженных углеводородных газов потребителям в бытовых баллонах.

3.19 стесненные условия прокладки газопровода: Условия прокладки газопровода, при которых расстояния, регламентированные нормативными документами, выполнить не представляется возможным.

3.20 сигнализатор загазованности помещения: Техническое устройство, предназначенное для обеспечения непрерывного контроля концентрации природного или угарного газа в помещении с выдачей звукового и светового сигналов при достижении установленного уровня контролируемой концентрации газа в воздухе помещения.

3.21 система контроля загазованности помещения: Технологический комплекс, предназначенный для непрерывного автоматического контроля концентрации газа в помещении, обеспечивающий подачу звукового и светового сигналов, а также автоматическое отключение подачи газа во внутреннем газопроводе сети газопотребления при достижении установленного уровня контролируемой концентрации газа в воздухе помещения.

3.22 клапан безопасности (контроллер) расхода газа: Устройство, автоматически перекрывающее течение газа в газопроводе при превышении определенного значения расхода газа.

3.23 регулятор-стабилизатор: Устройство, автоматически стабилизирующее и поддерживающее рабочее давление, необходимое для оптимальной работы газоиспользующего оборудования.

<< назад / в начало / вперед >>

23 Апреля 2013 г.

Распределительные газопроводы и их классификация — Что такое Распределительные газопроводы и их классификация?

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

ИА Neftegaz.RU. В системах газоснабжения в зависимости от давления транспор­тируемого газа различают:

  • газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
  • газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
  • газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
  • газопроводы низкого давления (рабочее давление газа до 0,005 МПа).


Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.


При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% — на газопроводы среднего и высокого давлений.


Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.


Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.


По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления.


Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.


В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные).


В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.


Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов — вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.


Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.


Вводным газопроводом (газопровод — ввод) считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.


Межпоселковыми являются распределительные газопроводы, проложенные между населенными пунктами и связывающие газопроводы различного назначения между собой.


Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.


В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).


Различают также трубопроводы с сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ), при криогенных температурах.


По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные.


В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. е. потребители имеют одностороннее питание.


В отличие от тупиковых кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по 2м или нескольким линиям.


Надежность кольцевых сетей выше тупиковых.


При проведении ремонтных работ на кольцевых сетях отключается только часть по­требителей, присоединенных к данному участку.


В систему газоснабжения входят распределительные газопроводы всех давлений, газораспределительные станции (ГРС), газорегуляторные пункты и установки.


Все элементы систем газоснабжения должны обеспечивать надежность и безопасность подачи газа потребителям.


В зависимости от числа ступеней и давления газа в газопроводах, системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.


Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого (рис.5.1 )


Двухступенчатые системы газоснабжения (рис.5.2) обеспечивают распределение и подачу газа потребителям по газопроводам среднего и низкого или высокого и низкого давлений.


Трехступенчатая система газоснабжения позволяет осуществлять распределение и подачу газа потребителям по газопроводам низкого, среднего и высокого давлений.


Многоступенчатая система газоснабжения предусматривает рас­пределение газа по газопроводам высокого I категории (до 1,2 МПа), высокого II категории (до 0,6 МПа), среднего (до 0,3 МПа) и низкого (до 500 даПа) давлений.


Выбор системы газоснабжения зависит от характера планировки и плотности застройки населенного пункта.



Устройство подземных распределительных газопроводов.


Система газоснабжения должна быть надежной и экономичной, что определяется правильным выбором трассы газопровода, который зависит от расстояния до потребителя, ширины проездов, вида дорожного покрытия, наличия вдоль трассы различных сооружений и препятствий, а также от рельефа местности.


Минимальная глубина заложения газопроводов должна быть не менее 0,8 м.


В местах, где не предусматривается движение транспорта, глубина заложения газопровода может составлять 0,6 м.


Расстояние от газопровода до наружной стены колодцев и камер подземных сооружений должно быть не менее 0,3 м.


Допускается укладка 2х и более газопроводов в одной траншее на одном или разных уровнях.


При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.


Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными сооружениями и коммуникациями должно составлять:

  • при пересечении водопровода, канализации, водостока, каналов телефонных и теплосети — не менее 0,2 м,
  • электрокабелей и телефонных бронированных кабелей — не менее 0,5м,
  • электрокабелей маслонаполненных (на 110-220 кВ) — не менее 1,0 м.


Допускается уменьшать расстояние между газопроводом и электрокабелем при прокладке их в футлярах.


При этом концы футляра электрокабеля должны выходить на 1 м по обе стороны от стенок пересекаемого газопровода.


При пересечении каналов теплосети, коллекторов, туннелей, каналов с переходом над или под ними следует предусматривать прокладку газопровода в футляре, выходящем на 2 м в обе стороны от наружных стенок пересекаемых сооружений, а также проверку физическими методами контроля всех сварных стыков в пределах пересечения и на расстоянии 5 м в стороны от наружных стенок этих сооружений.


Запорную арматуру и конденсатосборники на газопроводах устанавливают на расстоянии не менее 2 м от края пересекаемой коммуникационной системы или сооружения.


Газопроводы в местах прохода через наружные стены зданий заключают в футляры диаметром не менее чем на 100-200 мм больше диаметра газопровода.

Что такое газопровод LPG? — www.steeljrv.com

Что такое трубопровод для сжиженного нефтяного газа?

2018-12-15

  • Новости отрасли
  • Новости

Что такое трубопровод сжиженного нефтяного газа?

Трубопровод сжиженного нефтяного газа (трубопровод сжиженного нефтяного газа) относится к магистральному трубопроводу, по которому транспортируется сжиженный нефтяной газ. Сжиженный нефтяной газ относится к смеси углеводородов, таких как жидкий пропан, бутан, пропилен, бутилен и т.п. Температура кипения пропана при нормальном давлении (101 325 Па) была _42 t, а бутана 0,5 °С. Его обычно сжимают до 0,7 МПа и более при нормальной температуре или замораживают до температуры ниже минус 42°С при нормальном давлении, транспортируют по трубопроводу, консервируют или отгружают.

Сжиженный нефтяной газ должен принимать меры по предотвращению испарения при транспортировке по трубопроводу.

Например:

  1. Давление в каждой точке трубопровода должно быть больше давления насыщения сжиженного газа при температуре подачи.
  2. Трубопровод сжиженного газа должен иметь хороший изоляционный слой, чтобы окружающая среда не передала тепло сжиженному газу в трубопроводе.
  3. Падение давления и повышение температуры при транспортировке сжиженного газа может привести к испарению сжиженного газа. При необходимости должна быть предусмотрена промежуточная станция охлаждения для обеспечения охлаждающей способности сжиженного газа.
  4. Давление насосной станции должно быть примерно на 9,8X105 Па выше, чем давление насыщенного пара при температуре сжиженного газа на входе, чтобы предотвратить перекачку перекачиваемого воздуха.
  5. При остановке трубопровода давление внутри трубопровода будет увеличиваться за счет теплопередачи от окружающей среды. На входе и выходе должен быть установлен предохранительный клапан, подключенный к вентиляционной емкости, чтобы давление в трубопроводе не превышало допустимого значения.

Что такое сжиженный нефтяной газ?

Сжиженный нефтяной газ (СНГ) является одним из нефтепродуктов. Это бесцветный и летучий газ, получаемый при сжатии, охлаждении и сжижении газа нефтепереработки или природного газа (включая попутный газ нефтяных месторождений). Сжиженный нефтяной газ, полученный из газа нефтепереработки, основными компонентами которого являются пропан, пропилен, бутан, бутен, и содержит небольшое количество примесей пентана, пентена и следовых соединений серы. Состав сжиженного газа, полученного из природного газа, практически не содержит олефинов.

Изображение с сайта www.elgas.com.au

1, Форма, положение
Основными показателями контроля качества СУГ являются остатки выпаривания и содержание серы, а иногда и олефинов. Это своего рода легковоспламеняющееся вещество. Когда содержание в воздухе достигает определенного диапазона концентраций, оно взрывается при воздействии открытого пламени.
LPG в основном состоит из пропана и бутана, а некоторые LPG содержат пропилен и бутен. По сравнению с другими видами топлива имеет следующие преимущества:
1 меньше загрязнения. Сжиженный нефтяной газ представляет собой углеводород, состоящий из трех и четырех атомов углерода, который можно полностью сжечь без образования пыли. Применение в современных городах может значительно снизить загрязнение, вызванное углем и дизельным топливом в прошлом.
2 высокая температура. Сжиженный нефтяной газ того же веса имеет теплотворную способность, вдвое превышающую теплотворную способность угля, и теплотворную способность жидкости от 45 185 до 45 980 кДж/м3.
3 легко транспортировать. Сжиженный нефтяной газ представляет собой газ при нормальной температуре и давлении. Его можно превратить в жидкость под определенным давлением или заморозить до определенной температуры. Его можно транспортировать по суше и воде поездом (или автомобилем), цистерной и судном для сжиженного нефтяного газа.
4 давление стабильно. Давление пользователя трубы LPG перед печью не меняется, и пользователю удобно использовать.
5 Простое запоминающее устройство и гибкий режим питания. По сравнению с производством, хранением и поставкой городского газа оборудование для хранения СУГ относительно простое. Заправочная станция хранится в резервуарах для хранения сжиженного нефтяного газа и может быть установлена ​​в газовых баллонах для использования пользователями или через газораспределительные станции и сети трубопроводов. Реализовано газопроводное газоснабжение.
Таким образом, СНГ широко используется в качестве промышленного, коммерческого и гражданского топлива. В то же время его химический состав определяет, что СУГ также является очень полезным химическим сырьем, поэтому широко используется в производстве различных химических продуктов.
2, Технология переработки
Сжиженный нефтяной газ является побочным продуктом каталитического крекинга и термического крекинга на НПЗ. Основные компоненты газа каталитического крекинга следующие (%): метан 10, этан 3-5, этилен 3, пропан 16-20, пропилен 6-11, бутан 42-46, бутен 5-6, содержащие 5 атомов углерода. Вышеуказанные углеводороды 5-12. Основные компоненты пиролизного газа следующие (%): метан 5-7, этан 5-7, этилен 16-8, пропан 0,5, пропилен 7-8, бутан 0,2, бутен 4-5, содержащие 5 атомов углерода. выше углеводородов от 2 до 3. Эти углеводороды легко сжижаются, сжимаются всего до 1/250-л/33 исходного объема, хранятся в стальных резервуарах, устойчивых к высокому давлению, используются для отвинчивания клапанов резервуаров для сжиженного газа, легковоспламеняющихся углеводородов. Газ поступает в горелка через трубу. После воспламенения образуется светло-голубое пламя, а в процессе горения выделяется большое количество тепла.
3. Использование сжиженного газа
С развитием нефтехимической промышленности сжиженный нефтяной газ (СУГ) приобретает все большее значение как основное химическое сырье и новый вид топлива. В химическом производстве происходит разделение сжиженного нефтяного газа с получением этилена, пропилена, бутена, бутадиена и др., которые используются для производства синтетических смол, синтетического каучука, синтетических волокон и производства лекарственных средств, взрывчатых веществ, красителей и других продуктов. Благодаря высокой теплотворной способности, бездымной пыли и отсутствию коксового остатка он прост в эксплуатации и использовании. Сжиженный нефтяной газ широко используется в повседневной жизни людей, например, в качестве гражданского топлива. Кроме того, сжиженный нефтяной газ также используется для резки металлов, обжига сельскохозяйственных продуктов и обжига промышленных печей.
1) Для выплавки цветных металлов
При выплавке цветных металлов теплотворная способность топлива должна быть стабильной, несгораемый продукт печи не загрязняется, а сжиженный нефтяной газ соответствует этим условиям. После того, как сжиженный нефтяной газ нагрет и газифицируется, его можно удобно ввести в плавильную печь для сжигания вместо первоначального процесса сжигания газа, что снижает вред примесей, таких как сера и фосфор.
2) Обжиг в печи
Соответствующие государственные ведомства предложили, чтобы будущие задачи развития энергетики Китая заключались в следующем: оптимизация энергетической структуры, создание чистой, безопасной и эффективной системы энергоснабжения мирового класса, а также создание механизма содействия развитию энергетических технологий. Чтобы удовлетворить это требование, многие промышленные печи и топки перешли на сжиженный нефтяной газ в качестве топлива. Например, керамическая плитка, листы для выпечки и прокатки и т. д. были переведены на сжиженный нефтяной газ в качестве топлива, что не только снижает загрязнение воздуха, но и значительно улучшает качество продукта.
3) Использование автомобильного топлива
В настоящее время около 70% источников загрязнения воздуха в городах приходится на выбросы автомобилей. Для решения этой проблемы с конца 20 века в крупных и средних городах Китая последовательно строятся автозаправочные станции, использующие в качестве автомобильного топлива сжиженный нефтяной газ вместо бензина. Это изменение видов топлива значительно улучшило качество городского воздуха. Еще одно направление развития утилизации сжиженного нефтяного газа.
4) Сжигание жилого дома
Сжиженный нефтяной газ, используемый в быту, поставляется в баллоне, а газ в баллоне подключается к плите в домашнем хозяйстве с помощью шланга, что удобно в использовании.

Материалы трубопровода СУГ

(Сжиженный нефтяной газ) Трубопроводы для сжиженного нефтяного газа обычно изготавливаются из оцинкованной стали для внутренних работ или из черной стальной трубы для подземных работ. Последние фитинги и трубы, соединяющие патрубки с различными приборами, иногда изготавливаются из меди и латуни.

ASTM A106, A53GRB, A53-A, A106-A, A192, A226, A315-B, A106-B, A178-C, A210-A-1, A210-C, A333-1.6, A334-1.6, A333-7.9 , A334-7.9, 150M19, En46..
API 5L X42, X52, X60, X65, X70
Стандарты
ANSI B16.9 / 16.28, ASTM A53/A106, API 5L, ASME B36. 10M—26096, DIN / 2615 / 2616, JIS P2311/2312
Толщина стенки
СГП, СТД, СЧ50, СЧ80, СЧ260. XS, XXS и так далее.
Длина: 6–12 м
Промышленный процесс
Горячекатаный, горячерасширенный, холоднотянутый и горячеоцинкованный
Обработка поверхности
Прозрачное масло, антикоррозийное масло или горячее цинкование

На что следует обратить внимание:
При соединении двух труб, изготовленных из разнородных металлов (включая сталь и чугун), всегда используйте диэлектрический соединитель, чтобы снизить риск гальванической коррозии между двумя металлами.
В юрисдикциях США наружные трубы должны быть окрашены, чтобы снизить риск и скорость выветривания.
Добавка имеет неприятный запах, из-за которого утечка легко обнаруживается большинством людей. Соединения содержат серу и будут реагировать с медью с образованием сульфида меди, в конечном итоге разъедая трубы. Некоторые медные трубы типов K и L одобрены для использования с газом. С природным газом следует использовать только сертифицированные медные трубы с соответствующими фитингами.
Для аргона первый пункт по-прежнему актуален, хотя последний, скорее всего, не имеет значения, если аргон чистый. Второй пункт может быть актуален, если вам нужны какие-либо прокладки труб снаружи.
Что касается течи, сами трубы не должны течь, как правило, текут стыки. Если вам нужно высокое давление, убедитесь, что график вашей трубы высок (т.е. толщина стенки) и что она рассчитана на требуемое давление. Как и для всех сосудов под давлением, убедитесь, что у вас есть соответствующие механические предохранительные клапаны и регулятор давления, чтобы снизить риск взрыва. Если вас беспокоит диффузия через трубу, если вы не планируете нагревать аргон до многих сотен градусов по Цельсию (для чего вам понадобится специальная труба), скорость диффузии, вероятно, будет тривиальной. Сначала сосредоточьтесь на стыках труб, чтобы уменьшить утечку.
Если вам нужно транспортировать только небольшое количество аргона на короткие расстояния, как в лабораторных условиях, скорее всего, будет достаточно медных и латунных раструбных фитингов, если давление не слишком высокое. Если вам нужно перевезти большие количества, вам следует проконсультироваться с профессиональным инженером.

Испытание на растяжение и испытание на твердость трубопровода для сжиженного нефтяного газа
Испытание на твердость трубопровода для сжиженного нефтяного газа учитывают его механические свойства, это связано с производительностью и качеством трубы для сжиженного нефтяного газа в виде деформации сырья, штамповки, резки и другой обработки. Следовательно, все трубопроводы для сжиженного нефтяного газа должны пройти механические испытания. Методы механических испытаний в основном делятся на две категории: испытание на растяжение и испытание на твердость.
Испытание на растяжение трубопровода для сжиженного нефтяного газа, выполненное от образца к образцу на испытательном стенде для испытаний на растяжение, растяжение до разрыва, а затем определение одного или нескольких механических свойств, обычно только определение предела прочности при растяжении, предела текучести и относительного удлинения после разрушения и усадки поперечного сечения. Испытание на растяжение — это основные механические свойства методов испытаний материала трубы для сжиженного нефтяного газа, почти всех материалов для труб для сжиженного нефтяного газа, при условии, что механические свойства требуются в соответствии с условиями испытания на растяжение. Особенно те, форма которых непроста для испытания на твердость материала трубы для сжиженного нефтяного газа, испытание на растяжение является единственным средством проверки механических свойств.
Тест на твердость представляет собой жесткий индентор в соответствии с заранее определенными условиями, медленно вдавливаемый в поверхность образца, а затем проверяется глубина или размер вдавливания, чтобы определить размер твердости материала. Испытание на твердость — это самое простое, быстрое и простое в реализации механическое испытание трубы для сжиженного нефтяного газа. Испытание на твердость является неразрушающим, значения твердости нефтяных стальных труб и значения прочности на разрыв приблизительны. Значение твердости трубы для сжиженного нефтяного газа можно преобразовать в значение прочности на растяжение, оно имеет большое практическое значение.
Поскольку испытание на растяжение нелегко проверить, и очень удобно выполнять преобразование прочности и твердости, поэтому все больше и больше людей меньше испытывают твердость трубопровода сжиженного нефтяного газа только для проверки его прочности. В частности, из-за того, что технология производства твердости продолжает развиваться и внедрять инновации, некоторые из оригинальных материалов, такие как бесшовные стальные трубы, пластины из нержавеющей стали и трубопроводы сжиженного нефтяного газа, не могут напрямую измерять твердость материала, теперь могут напрямую измерять твердость. Поэтому испытание на твердость постепенно заменяется тенденцией испытания на растяжение.

(Сжиженный нефтяной газ) Размер трубопровода для сжиженного нефтяного газа

Большинство людей думают, что любая труба для сжиженного нефтяного газа может использоваться для газа. Это определенно не так. Размер трубы определяет количество газа, которое может пройти по трубе. Также стоит отметить, что чем длиннее труба, тем ниже расход (имейте в виду, что расход газа измеряется в БТЕ (британских термальных единицах) в час. Если вы собираетесь работать со сжиженным нефтяным газом, важно знакомы с размерами газопроводов для сжиженного нефтяного газа и количеством газа, которое может проходить по ним при разной длине.

  • Бесшовная труба: 1/2”~24”, DN15~DN600, OD21.3MM~609.6MM, WT: 1-60мм
  • Труба LSAW: 1/2″-48″, DN15-DN1200, OD21,3-1219,2 мм, WT: 1-60 мм
  • Труба SSAW: 1/2″-48″, DN200-DN3600, OD: 219,1-3657,6 мм, WT: 6-36 мм

Номинальный размер
Номинальный размер трубы для сжиженного нефтяного газа фактически является внешним размером. Это обычно используется в качестве эталона для трубы, хотя внутренний размер трубы меньше. Например, труба с номинальным размером в один дюйм будет иметь внутренний размер чуть менее ½ дюйма (фактически 0,49 дюйма). дюймы).
Длина трубы
Длина трубы сильно влияет на количество газа, которое может проходить по ней. Если труба имеет номинальный размер в один дюйм, расход будет составлять 547 БТЕ для трубы длиной 10 футов и только 100 для трубы длиной 300 футов. При расчетах их необходимо учитывать. Чем длиннее ваша труба, тем меньше расход вашего сжиженного нефтяного газа.
Размер
Большинство труб для сжиженного нефтяного газа имеют номинальный размер до четырех дюймов, хотя вы можете получить трубу диаметром до восьми дюймов. Когда вы видите поток сжиженного нефтяного газа в трубах, это не относится к медным трубам. Спецификация для них будет другой, с другими цифрами.
Очевидно, что чем больше номинальный размер труб для сжиженного газа, тем больше расход газа по трубам. С 8-дюймовой трубой у вас будет 141 832 БТЕ в 10-футовой трубе. Для 150-футовой трубы это число сократится до 36 621. Это намного меньше, но гораздо больше, чем в трубе меньшего размера.
Трубы разного диаметра выполняют разные функции. Трубы меньшего размера подают сжиженный нефтяной газ к приборам, например, и почти всегда будут короткими трубами. Например, чтобы запустить газовую плиту, нужно хорошее давление.

Анализ пяти преимуществ трубопроводного транспорта нефти и газа

Трубопроводный транспорт использует трубопровод в качестве носителя и сжимает нефть и природный газ с помощью оборудования под давлением, чтобы течь от высокого давления к низкому и транспортировать его к месту назначения. Он имеет следующие преимущества: низкая стоимость транспортировки, небольшая занимаемая площадь, быстрое строительство, большая пропускная способность для транспортировки нефти и газа, высокие показатели безопасности, низкие потери при транспортировке, отсутствие выбросов «трех отходов», низкий риск утечки, низкое загрязнение окружающей среды, небольшое воздействие. на плохую погоду, обслуживание мелкой техники, простое управление, удобный удаленный централизованный мониторинг и т. д. детали следующим образом:
1. Низкие транспортные расходы. Среди различных способов транспортировки нефти и газа нефтепроводный транспорт имеет очевидные экономические преимущества. Перевозчиками нефти и газа автомобильным, железнодорожным и водным транспортом являются автоцистерны и нефтеналивные танкеры. Эти виды транспорта потребляют часть энергии при движении перевозчика и требуют возврата порожних транспортных средств и порожних судов без непрерывной перевозки. Носителем трубопроводного транспорта является само управление. Масляный насос и компрессор напрямую толкают нефть и газ круглосуточно, и легко реализовать автоматическую работу, и меньше операторов. Стоимость транспортировки нефти большим танкером, который идет только далеко, ниже, чем у трубопровода, но зависит от ограничений природной среды и человеческого фактора.
2. Небольшое занятие земли и быстрое строительство. В процессе строительства железных и автомобильных дорог строительство железных или автомобильных дорог на километр требует постоянного занятия около 20 000 квадратных метров земли. При строительстве трубопровода временное использование земли на километр составляет около 18 000 квадратных метров, а после завершения — 99%. Земля еще может быть восстановлена ​​и использована, а постоянное занятие земли невелико, а управление также можно возложить на реки и морское дно, не затрагивая судоходство.
На четырех основных видах транспорта строительство нефтепроводов также имеет преимущество в виде быстрого строительства. Данные практики строительства зарубежных транспортных систем показывают, что сроки строительства нефте- и газопроводов, как правило, более чем на 30% короче сроков строительства железных дорог при том же объеме транспортировки.
3. Большой объем транспортировки нефти и газа. Железнодорожные цистерны обычно перевозят около 2000 тонн нефти за один раз. Если нефтяное месторождение производит 20 миллионов тонн сырой нефти в год (годовая добыча Дацинского нефтяного месторождения составляет около 50 миллионов тонн), ему необходимо ежегодно перекачивать 10 000 нефтяных танкеров, наполненных сырой нефтью, и возвращать такое же количество. порожних вагонов, что эквивалентно 55 поездам в сутки. Автоцистерны въезжают и выезжают с нефтяного месторождения, что очень напряжно для железнодорожного транспорта. Для такого производства достаточно построить трубу диаметром 720 мм, и она может легко транспортировать 20 миллионов тонн сырой нефти в год.
4. Высокая безопасность. Для транспортировки нефтяных и газовых ресурсов автомобильный и железнодорожный транспорт очень опасен, и в зарубежных странах его называют «активной бомбой». Управление заключено в подполье и имеет высокую безопасность. А транспортировка нефти и газа по трубопроводу заменила традиционный способ транспортировки автомобилями, поездами и цистернами, что в определенной степени снизило количество аварий, вызванных заторами на дорогах.
5. Кроме того, управленческий транспорт также имеет меньшие транспортные потери, отсутствие выбросов «трех отходов», меньший риск утечки, меньшее загрязнение окружающей среды, меньшее воздействие на плохую погоду, небольшое обслуживание оборудования, простое управление и простой удаленный централизованный мониторинг. И так далее. Поэтому трубопроводный транспорт нефти и газа является лучшим выбором для транспортировки нефтегазовых ресурсов.

Источник: Китайский производитель трубопроводов для сжиженного нефтяного газа — Yaang Pipe Industry Co., Limited (www.steeljrv.com).

(Yaang Pipe Industry является ведущим производителем и поставщиком изделий из никелевого сплава и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги для труб из нержавеющей стали, трубы из нержавеющей стали. Продукция Yaang широко используется в судостроении, атомной энергетике, судостроении. машиностроение, нефтяная, химическая, горнодобывающая, очистка сточных вод, природный газ и сосуды под давлением и другие отрасли промышленности.)

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected]

Обратите внимание, что вас могут заинтересовать другие технические статьи, которые мы опубликовали:

• В чем разница между стальной трубой и стальной трубой?

• Техническая спецификация для испытания трубопроводной системы под давлением

• Производственный процесс холоднокатаной стальной трубы

• Как получить высококачественные трубы из легированной стали

• КАК ПОЛУЧИТЬ СТАЛЬНЫЕ ТРУБЫ ВЫСОКОГО КАЧЕСТВА

• Как получить высококачественные трубы из углеродистой стали

• Стандарт и применение бесшовных и сварных труб из нержавеющей стали.

• Как отличить низкокачественную стальную трубу

• КАК ПОЛУЧИТЬ КОТЛОВЫЕ ТРУБЫ ВЫСОКОГО КАЧЕСТВА

• Спецификация API 5L для линейных труб

• Что означает труба API 5L

• Что такое бесшовная труба из углеродистой стали

• Что такое стальная труба DSAW

• Что такое газопровод

Использованная литература:

  • https://www.yaang.com

Трубопроводы для сжиженного нефтяного газа | Зульцер

  • Автоматизированные услуги по наплавке сварных швов

  • Ремонтные работы

  • Оффшорные услуги

  • Проекты масштаба завода

  • Услуги башни

  • Оборотные услуги

  • Безопасность

  • Глобальные ресурсы и возможности

  • Лицензирование технологии Sulzer GTC

  • Технологии очистки промышленных сточных вод

  • Технологические услуги

    • Проверка процесса

    • Исследования и концептуальные проекты

    • Испытательные установки

  • Запасные части

    • Баланс завода

    • Разобрать механизм с целью понять, как это работает

    • Производство катушек

    • Онлайн заказ катушки

    • Детали газовых турбин

    • Части паровой турбины

    • Детали компрессора

    • Оригинальные запчасти

    • Сервисные комплекты для насосов и мешалок

    • Запчасти для мешалок SALOMIX™

  • Сервисные центры

  • Услуги по воде, сточным водам и продуктам обезвоживания

    • Сервисные центры водоснабжения, водоотведения и водоотведения

    • Сервис насосов для воды и сточных вод

    • Тестирование воды и сточных вод

    • Сервис для миксеров и мешалок

    • Сервис турбокомпрессоров и аэраторов

    • Услуга по обезвоживанию в строительстве

    • Запасные части и комплекты для сточных вод и продуктов обезвоживания

  • Тестирование

  • Цифровые решения

    • СИНЯЯ КОРОБКА™

    • Онлайн-сервисы Sulzer Sense

    • Решение для мониторинга состояния Sulzer Sense

    • Программные решения для управления и мониторинга

  • Инструменты выбора Sulzer

    • Онлайн-инструмент для настройки насосов Sulzer Select

    • Инструмент выбора насосов для воды и сточных вод ABSEL

  • Поддерживать

    Наша поддержка

    • Подготовка

      • АБСЕЛЬ обучение

      • Sulzer Academy для насосов и систем

    • Тематические исследования

    • Технические документы для водоснабжения и водоотведения

    • Сертификаты

    • Характеристики качества

    • Инструменты выбора Sulzer

      • Онлайн-инструмент для настройки насосов Sulzer Select

      • Инструмент выбора насосов для воды и сточных вод ABSEL

    • Информационное моделирование зданий (BIM)

  • Карьера

  • Смеси сжиженного нефтяного газа (СНГ)

    (этан, пропан, бутан) могут иметь давление паров до 40 бар, удельный вес менее 0,40 и почти полное отсутствие смазывающей способности. Компания Sulzer предлагает специальные материалы, акустические исследования и латеральный анализ для обеспечения надежной работы при различных расходах, скоростях и условиях жидкости.

    Продукты

    • Горизонтальный многоступенчатый бочковой насос CP с радиальным разъемом

      CP ISO 13709 / API 610 Насосы с радиальным разъемом корпуса типа BB5 используются как при добыче нефти под высоким давлением, так и при высокотемпературной переработке нефти.

    • Бочковой насос GSG с диффузором

      Насос GSG является наименее дорогостоящей формой бочковых насосов высокого давления типа BB5, соответствующих стандарту ISO 13709/API 610. Пакет роторов GSG, установленных вплотную друг к другу, поставляется в сетях с низкой плотностью загрузки, где стабильность ротора имеет решающее значение.

    • Многоступенчатый насос MSD с осевым разъемом

      Насос MSD имеет самый широкий гидравлический охват среди всех многоступенчатых насосов типа BB3 на рынке. По всему миру установлено более 10 000 насосов MSD в трубопроводах продуктов, на подпитке котлов, впрыске воды и даже в службах, связанных с ядерной безопасностью.

    • Консольные одноступенчатые насосы OHH

      OHH — это наш API 610 (ISO 13709) Тип Oh3 Консольный, горизонтальный, установленный по оси, одноступенчатый технологический насос с радиальным разъемом.

    • Высоконапорные насосы OHHL с малым расходом

      OHHL — это низкопоточный горизонтальный консольный технологический насос типа Oh3 API 610 (ISO 13709). Он охватывает конец карты диапазона OHH с низким расходом.

    • Вертикальный технологический насос SJD-API

      SJD-API — это насосы API 610 типа VS6/VS7, конструкция которых разработана на основе многолетнего опыта. В них используется 1-я ступень Sulzer с низким положительным напором на всасывании (NPSH), за которой следует уникальная гидравлическая система с высоким напором для каждой ступени, чтобы свести к минимуму количество требуемых ступеней.

    • Вертикальный турбинный насос SJT

      Насосы

      SJT обычно используются всякий раз, когда жидкость необходимо перекачивать вверх из-под грунтовых вод (насосы для глубинных скважин), искусственных подземных хранилищ (каверн) или открытых водоемов.
