Изоляторы ФСПКр 70-25/0,95-П, ФСПКр 120-25/0,95-П, ФСПКр 160-25/0,95-П | АО «НПО»ИЗОЛЯТОР»
Фиксаторные стержневые полимерные птицезащищенные изоляторы (изоляторы модификации — «П») используются для крепления фиксатора или горизонтального стержня изолированной консоли. Фиксаторные птицезащищенные изоляторы обладают наибольшим изоляционным промежутком по сравнению с другими фиксаторными изоляторами контактной сети железных дорог, имеющими такую же длину пути утечки. Увеличенный изоляционный промежуток в сочетании с отсутствием на изоляторе мест, удобных для размещения лап птиц крупного и среднего размера, обеспечивают низкую вероятность электрического перекрытия изолятора при взаимодействии с птицами. Также, увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики по сравнению с обычными изоляторами, что снижает вероятность перекрытий не только по вине птиц, но и из-за загрязнений или грозы.
Птицезащищенные изоляторы, также как и изоляторы модификации «К», изготавливаются с использованием стеклопластикового стержня, устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами. По состоянию на 2019 г. птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.
Фиксаторные птицезащищенные изоляторы для контактной сети железных дорог переменного тока с длиной пути утечки 0,95 м
| Наименование параметра | ФСПКр 70-25/0,95-П | ФСПКр 120-25/0,95-П ФСПКр 120-25/0,95-П-G2 | ФСПКр 160-25/0,95-П ФСПКр 160-25/0,95-П-G2 | |
| Номинальное рабочее напряжение переменного тока, кВ | 25 | |||
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: — В горизонтальном положении — В вертикальном положении | 140 100 | |||
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 40 | |||
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 200 | |||
| Механическая разрушающая сила при растяжении, кH, не менее | 70 | 120 | 160 | |
| Разрушающий изгибающий момент, кНм, не менее | 3,5 | 6,0 | 8,0 | |
| Длина пути утечки, м, не менее | 0,95 | |||
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV | |||
| Масса, кг, не более | 6,8 | |||
Габаритные и присоединительные размеры изоляторов
Тип изолятора | Строительная высота, H, мм | Обозначение резьбы, D, | Глубина резьбы, S, мм |
ФСПКр 70-25/0,95-П | 564 | G1-A | 40 |
ФСПКр 120-25/0,95-П | 564 | G1-A | 40 |
ФСПКр 120-25/0,95-П-G2 | 574 | G2-A | 45 |
ФСПКр 160-25/0,95-П | 564 | G1-A | 40 |
ФСПКр 160-25/0,95-П-G2 | 574 | G2-A | 45 |
Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284
Язык
Русский
Изолятор ФСПКр 120-25/1,1 заказать в Санкт-Петербурге
НПО «АКС»
Комплексные поставки материалов контактной сети и ЛЭП.
Собственное производство металлоконструкций
+7 (812) 994-64-32
Санкт-Петербург
Работаем: ПН-ПТ с 9:00 до 17:00
Отправить заявку
Каталог
Описание
Фиксаторные изоляторы используются для крепления фиксатора или горизонтального стержня изолированной консоли.
Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.
| Наименование параметра | ФСПКр 120-25/1,1 ФСПКр 120-25/1,1-Д ФСПКр 120-25/1,1-К | |||
| Номинальное рабочее напряжение, кВ | 25 | |||
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: — В горизонтальном положении — В вертикальном положении | 140 | |||
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 40 | |||
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 200 | |||
| Механическая разрушающая сила при растяжении, кH, не менее | 120 | |||
| Разрушающий изгибающий момент, кНм, не менее | 6,0 | |||
| Длина пути утечки, м, не менее | 1,1 | |||
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | V | |||
| Строительная высота, H, мм | 565 | |||
| Длина изоляционной части, L, мм | 451 | |||
| Масса, кг, не более | 6,0 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 | |||
Есть вопросы ПО ТОВАРУ: ИЗОЛЯТОР ФСПКР 120-25/1,1? Звоните: +7 (812) 994‑64‑32
или оставьте свой номер и мы вам перезвоним
Телефон

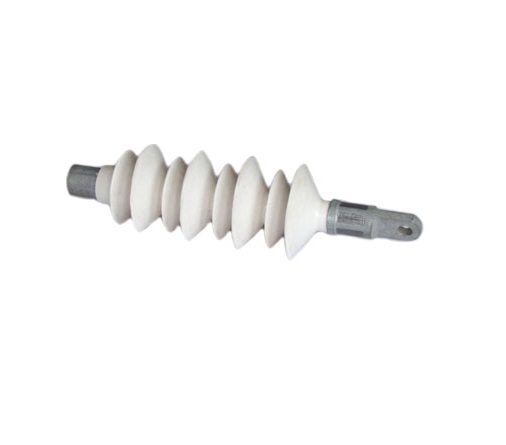

Изолятор ФСПКр 120-25/1,1
