Автоматический электронный переключатель фаз ПЭФ-301

НАЗНАЧЕНИЕ

Блок управления аднофазным автоматическим вводом резерва (реле выбора фаз) ПЭФ-301 (далее устройство) предназначен для автоматического переключения нагрузки на резервную линию, при отключении или возникновении аварийных ситуаций основной рабочей линии.

Устройство имеет три независимых ввода, клемма L1 (приоритетная фаза) и L2, L3 (резервные фазы).

Изделие может применяться в сетях электроснабжения в составе устройств автоматического включения резерва (АВР).



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При нормальном напряжении на всех фазах, (L1, L2, L3) нагрузка будет подключена к фазе L1. Если значение напряжения L1 выходит за пределы порогов срабатывания, устройство подключает нагрузку к фазе L2. Если на L2 значение напряжения выходит за пределы порогов срабатывания, ПЭФ-301 подключает нагрузку к фазе L3. Если напряжение на резервных фазах не соответствует выставленным порогам – нагрузка отключается.
Переключение на фазу с недопустимыми параметрами не производится.
После перехода на резервную фазу и восстановления параметров напряжения на приоритетной, нагрузка переключится на приоритетную фазу через время возврата, заданное Пользователем (времени АПВ).

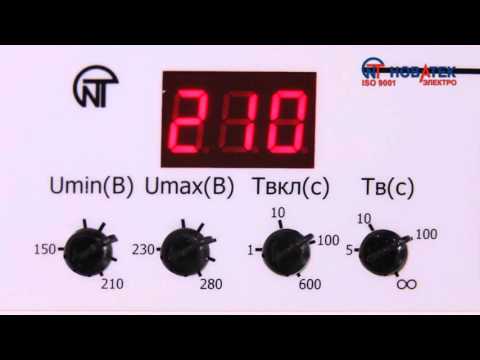

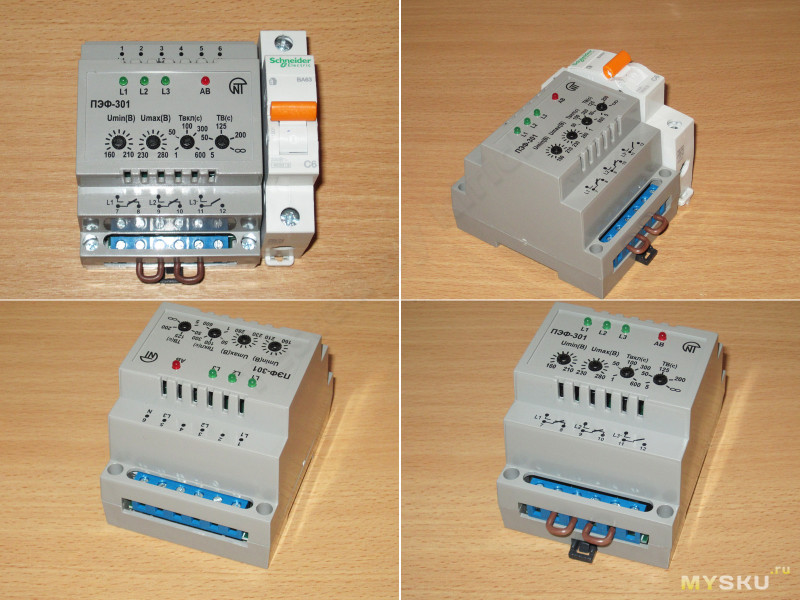

Индикаторы L1, L2, L3 на лицевой панели указывают фазу, к которой подключена нагрузка.

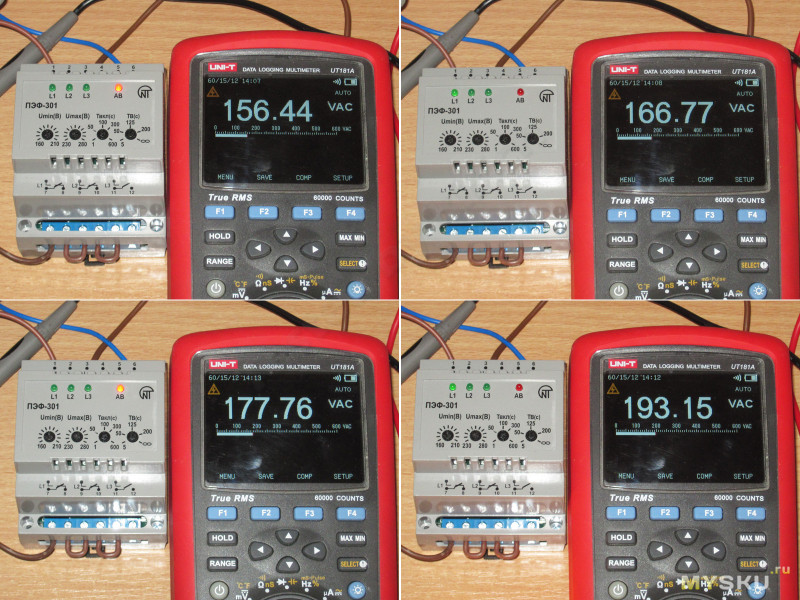

Пользователь имеет возможность выставить пороги срабатывания – минимальное и максимальное значение напряжения, при котором устройство срабатывает и переключает на резервную фазу (отключает нагрузку). При отключении нагрузки от всех трех фаз, горит красный светодиод АВ.
ВАЖНО! Если при отсчете времени возврата напряжение на приоритетной фазе выйдет за пределы порогов, то счетчик времени перезапустится.

Если регулятор Тв (время возврата) установлен в положении «∞», то возврат на приоритетную фазу происходит только при выходе напряжения на резервной фазе за пределы заданных порогов.
ВАЖНО! Если напряжение, подаваемое на нагрузку, снизится ниже порога минимально допустимого напряжения, переключение или отключение нагрузки происходит с временной задержкой 12 секунд. Если значение напряжения превысит порог максимально допустимого напряжения переключение или отключение нагрузки произойдет с задержкой 0,2 секунды.

При отключении нагрузки ПЭФ-320 продолжает контролировать напряжения на всех фазах.





УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
– температура окружающей среды от минус 35 до +55ºС;
– атмосферное давление от 84 до 106,7 kPa;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т. к. на элементах изделия возможна конденсация влаги).
ВАЖНО! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).



СХЕМА ПОДКЛЮЧЕНИЯ

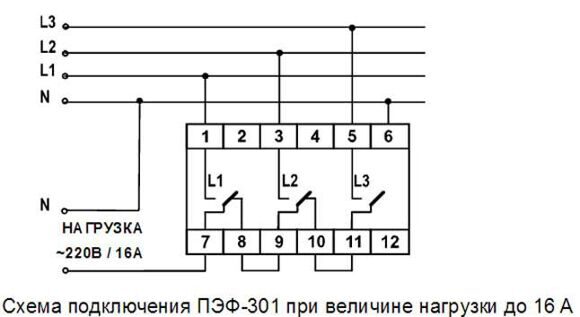

Схема подключения при величине нагрузки до 3,5 кВт.

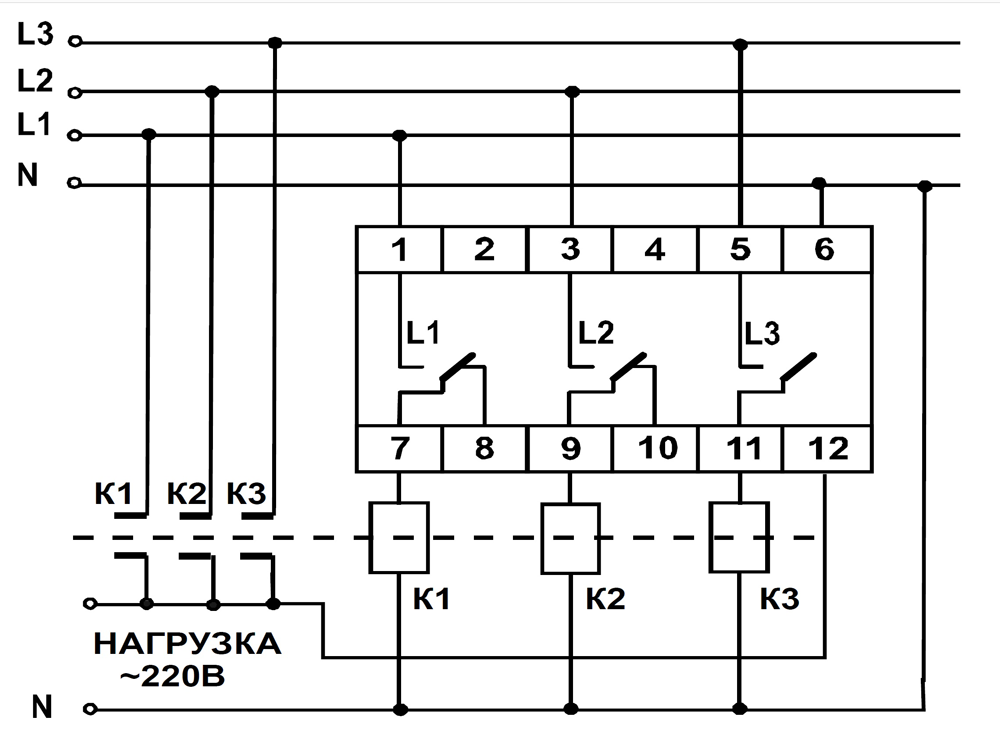

Схема подключения при величине нагрузки более 3,5 кВт.
(мощность контакторов не более 3,5 кВт)
Подключение клеммы 12 обязательно.



ГАБАРИТНЫЕ РАЗМЕРЫ


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Напряжение питания

Трехфазное четырехпроводная сеть (3p+N)

Напряжение питания AC (переменное)

230В
В

Частота напряжения питания (АС)

45-55
Гц

Максимальное напряжение питания

400В
В

Верхний порог переключения фаз

Регулируемый (230-280В)

Нижний порог переключения фаз

Регулируемый (160-210В)

Номинальная мощность нагрузки (AC230В)

3680 Вт

Номинальный ток нагрузки

16А

Тип контактной группы

3 CO

Время включения основного ввода при восстановлении напряжения

Регулируемое (5-200сек)

Время переключения между фазами

Фиксированное (0,2с)

Время переключения по нижнему порогу

Фиксированное (12с)

Время повторного включения(или возврата на приоритетную фазу)

Регулируемое (1-600сек)

Гистерезис срабатывания

5-7В

Диапазон рабочих температур

-35…+55°С

Количество контролируемых вводов

3

Относительная влажность воздуха

до 80% (при 25°С)

Работа с приоритетной фазой

Есть

Сечение подключаемых проводников

0,5-1,5
кв. мм.

Срок службы

10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP40/IP20

Вес

0.2
кг

Габаритные размеры (ШхВхГ)

52х88х65

Бренд

НОВАТЕК-ЭЛЕКТРО

Гарантия производителя

10 лет

Страна происхождения

Россия

Найти похожие

Инструкция (Паспорт_ПЭФ-301.pdf, 311 Kb) [Скачать]

Универсальный автоматический электронный переключатель фаз ПЭФ-301

Похоже JavaScript оключен в вашем браузере.

Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.

  • Избранное
  • Сравнить
  • Поделиться

Артикул: 026.004.130

Страна производитель: Россия

Универсальный автоматический электронный переключатель фаз ПЭФ-301 предназначен для питания промышленной и бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3х380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
•  Тип: Переключатель фаз.
•  Индикация: светодиоды.
•  Подключение пускателей: Да.
•  Ток прямого включения: 16 А.

3438.00₽

  • Описание
  • Аналоги
  • Документация

В зависимости от наличия и качества напряжения на фазах ПЭФ-301 автоматически производит выбор наиболее благоприятной фазы и запитывает от нее однофазную нагрузку любой мощности:

•  При мощности до 3.5кВт (16А), нагрузка питается непосредственно от ПЭФ-301;
•  При мощности, превышающей 3.5кВт (16А), переключатель фаз ПЭФ-301 управляет катушками магнитных пускателей (МП) соответствующей мощности (МП в комплект не входят).

Технические характеристики

Номинальное фазное напряжение, В 220
Частота сети, Гц 45 — 55
Диапазон срабатывания по, Umin, В 160 — 210
Диапазон срабатывания по, Umax, В 230 — 280
Наличие возврата на приоритетную фазу в диапазоне Т В (5 –200), с есть
Наличие возврата на приоритетную фазу в диапазоне Т В (200 –∞), с нет
Диапазон регулирования времени повторного включения, Твкл, с 1 — 600
Фиксированная задержка переключения (отключения) по Umin, с 12
Время переключения на резервные фазы, с, не более 0. 2
Гистерезис (коэффициент возврата) по напряжению, В 5 — 7
Точность определения порога срабатывания, В ±3
Макс. коммутируемый ток (активный) выходных контактов, А, не менее 16
Фазное напряжение, при котором сохраняется работоспособность прибора, В 400
Кратковременно допустимое макс. фазное напряжение, при котором сохраняется работоспособность, В 450
Потрeбляемая мощность (под нагрузкой), ВА, не более 1.0
Коммутационный ресурс выходных контактов:
— под нагрузкой 16 А (активный ток), раз, не менее
— под нагрузкой 5 А, раз, не менее
100 000
1 млн.
Степень защиты:
— прибора
— клеммника
IP40
IP20
Климатическое исполнение УХЛ4
Габаритные размеры, мм 90 х 70 х 65
Масса, кг, не более 0.2
Диапазон рабочих температур, °С от -35 до +55
Температура хранения, °С от -45 до +70
Монтаж на стандартную DIN-рейку 35 мм
Положение в пространстве произвольное

Размеры

Вспомогательные элементы и аксессуары для PEF-301

Аналогичные товары или товары на замену PEF-301

ПФ-01



png»>

Инструкция по применению переключателя фаз ПЭФ-301
[270 kb]

Переключатель фаз автоматический ПЭФ-301

Переключатель фаз автоматический электронный универсальный ПЭФ-301 предназначен для питания промышленных и бытовых приборов однофазных нагрузок 220 – 230В/50Гц от трехфазной четырехпроводной сети 3×380+Н с целью обеспечение бесперебойного электроснабжения ответственных однофазных потребителей и защита их от недопустимых колебаний напряжения в сети.

В зависимости от наличия и качества напряжения на фазах ПЭФ-301 автоматически выберет оптимальную фазу и оперативно переключит однофазное питание нагрузки любой мощности на эту фазу:

  • Потребители мощностью до 3 кВт (до 16А) получают электропитание напрямую от ПЭФ-301
  • Когда мощность превышает 3 кВт (16А), переключатель фаз ПЭФ-301 будет управлять катушками магнитных контакторов (МК) соответствующую мощность.

Документация на данное устройство

Выходное напряжение: 220–240 В перем. 0002 Коэффициент мощности: 1

Входное напряжение: 220-415 V AC

Дополнительная информация:

  • Код предмета: PEF-301
  • Порт Dispatch: New Delhi, India
  • .

Техническая информация

absent

Номинальное фазовое напряжение, v

220-240

Mains Частота, HZ

  • 5 455-5 455-5 455-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-5 9005-
  • .0003

    Гармоническая конфигурация (несинусоидальность) напряжения источника питания

    EN 61000-3-2 (IEC 1000-3-2)

    Trip Trip Trip Trip Tripeld For For For For For For For For, VOST, VOST VOLY VOLINGIN

    Trip Trip Trip Trip For For For For For For For For For For For For For For, VOLY VOLY VOLY

    Trip Trip Trip Trip -220

    Trip threshold for Umax, V

    230-280

    Adjustable reset delay, Ton, s

    1-600

    Диапазон задержки возврата в приоритетную фазу, Tr, (5—200), с

    присутствует

    Диапазон задержки возврата в приоритетную фазу, Tr, (200 — ∞), с

    Fixed switch (de-energization) delay for Umin, s

    12

    Switch delay to reserve phases, s, not more than

    0. 2

    Гистерезис напряжения, V

    5 — 7

    Точность, V

    ± 3

    ± 3

    ± 3

    ± 3

    ± 3

    ± 3

    .

    16

    Операционное фазовое напряжение, V

    400

    ПЕРЕКОСТИ0054

    Потребление питания (под нагрузкой), W, не более

    1,0

    Защитный класс против электрического удара

    II

    Lomissible

    MISSIBLE.

    Категория перенапряжения

    II

    Номинальное импульсное выдерживаемое напряжение, кВ

    4

    Номинальное напряжение изоляции, V

    450

    Срок службы выходных контактов:

    • под нагрузкой 16. , операций, не более

    100 000
    1 млн. руб.

    Сечение проводов клемм подключения, мм²

    0,5-2

    Максимальное крутящее момент затягивания терминалов Внешние винты, N*M

    0,4

    Рабочая температура, ° C

    от -35 до +55

    9005

    955955

    от -35 до +55

    9005

    от -35 до +55

    9005

    . more than, kg

    0.200

    Mounting 35 mm DIN-rail

    Mounting position arbitrary



    ПЭФ-301 соответствует требованиям:

    МЭК 60947-1:2004, ІДТ; ІEC 60947-6-2:1992, ІDT; СИСПР 11:2004, IDT; МЭК 61000-4-2:2001, IDT.
