Дроссель клапан марки Алтай
Воздуховоды пластиковые для вентиляции / Дроссель клапан
Основные характеристики:
Толщина стенки2 – 15 мм
Материалпищевой полипропилен (ПП)
Температура применения-40 °С до +120 °С
Тип соединенияМуфта, Фланец
Гарантиядо 3 лет
Доставка по России
Купить

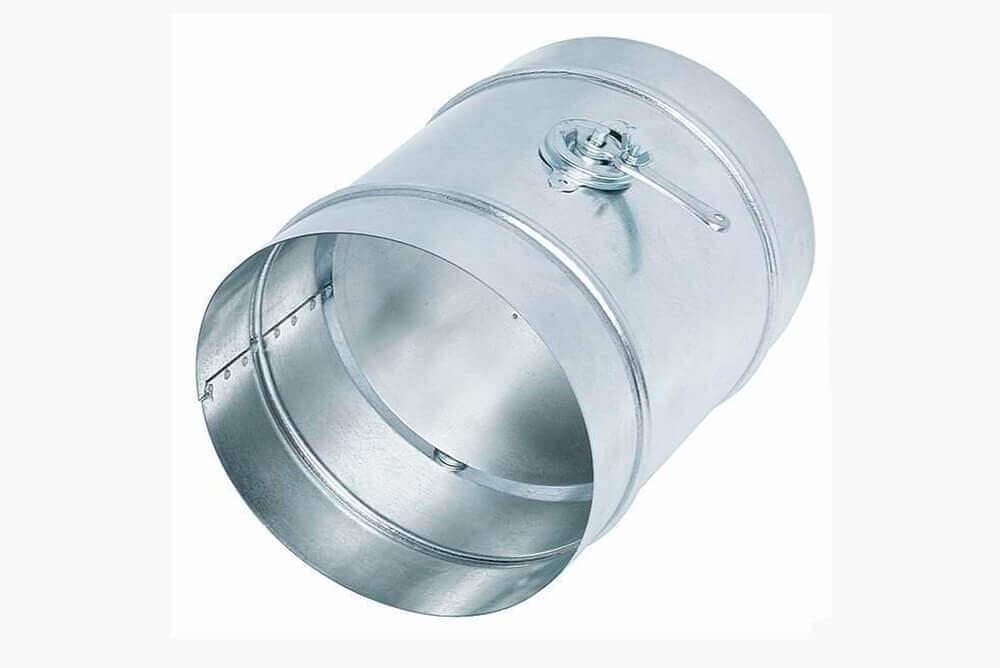

Дроссель клапан – это один из контрольных узлов в системе пластиковой вентиляции, предназначенный для выравнивания сопротивления, регулировки расхода и контроля влажности воздуха путем изменения положения заслонки вокруг своей оси
Для увеличения фото нажмите 1 раз на мини картинку:

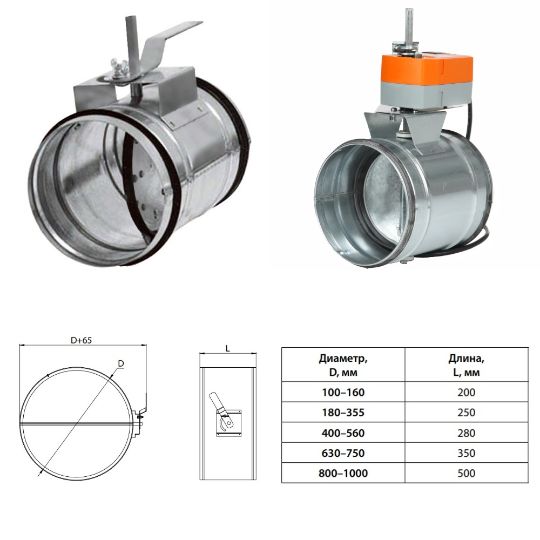

Технические характеристики:
- Круглые элементы
- Прямоугольные элементы
где D – диаметр;
t – толщина стенки воздуховода;
L – длина.
D, мм | L, мм | t, мм | Вес, кг | Цена |
---|---|---|---|---|
125 | 200 | 2 | по запросу | |
140 | 200 | 2 | по запросу | |
160 | 200 | 2 | по запросу | |
200 | 200 | 2 | по запросу | |
250 | 200 | 3 | по запросу | |
280 | 200 | 3 | по запросу | |
315 | 200 | 3 | по запросу | |
355 | 200 | 3 | по запросу | |
400 | 200 | 3 | по запросу | |
450 | 200 | 4 | по запросу | |
500 | 200 | 4 | по запросу | |
560 | 250 | 4 | по запросу | |
630 | 250 | 5 | по запросу | |
710 | 250 | 5 | по запросу | |
800 | 250 | 6 | по запросу | |
900 | 250 | 6 | по запросу | |
1000 | 250 | 8 | по запросу | |
1250 | 250 | 8 | по запросу |
Возможно изготовление на заказ.
где А – высота;
B – ширина;
t – толщина стенки;
L – длина.
A, мм | B, мм | L1, L2, мм | t, мм | Вес, кг | Цена |
---|---|---|---|---|---|
80 | |||||
80 | 80 | 150 | 3 | по запросу | |
80 | 200 | 150 | 3 | по запросу | |
80 | 400 | 150 | 4 | по запросу | |
100 | |||||
100 | 100 | 150 | 3 | по запросу | |
100 | 300 | 150 | 3 | по запросу | |
100 | 600 | 150 | 4 | по запросу | |
150 | |||||
150 | 150 | 150 | 3 | по запросу | |
150 | 400 | 150 | 4 | по запросу | |
150 | 800 | 150 | 5 | по запросу | |
200 | |||||
200 | 200 | 150 | 3 | по запросу | |
200 | 500 | 150 | 4 | по запросу | |
200 | 900 | 150 | 5 | по запросу | |
250 | |||||
250 | 250 | 150 | 3 | по запросу | |
250 | 600 | 150 | 4 | по запросу | |
250 | 1000 | 150 | 6 | по запросу | |
300 | |||||
300 | 300 | 150 | 3 | по запросу | |
300 | 600 | 150 | 4 | по запросу | |
300 | 1000 | 150 | 6 | по запросу | |
400 | |||||
400 | 400 | 150 | 4 | по запросу | |
400 | 700 | 150 | 5 | по запросу | |
400 | 1000 | 150 | 6 | по запросу | |
500 | |||||
500 | 500 | 150 | 4 | по запросу | |
500 | 900 | 150 | 5 | по запросу | |
500 | 1250 | 150 | 8 | по запросу | |
600 | |||||
600 | 600 | 150 | 4 | по запросу | |
600 | 900 | 150 | 5 | по запросу | |
600 | 1250 | 150 | 8 | по запросу | |
700 | |||||
700 | 700 | 150 | 5 | по запросу | |
700 | 1000 | 150 | 6 | по запросу | |
700 | 1300 | 150 | 8 | по запросу | |
800 | |||||
800 | 800 | 150 | 5 | по запросу | |
800 | 1100 | 150 | 6 | по запросу | |
800 | 1300 | 150 | 8 | по запросу | |
900 | |||||
900 | 900 | 150 | 5 | по запросу | |
900 | 1200 | 150 | 6 | по запросу | |
900 | 1500 | 150 | 8 | по запросу | |
1000 | |||||
1000 | 1000 | 150 | 6 | по запросу | |
1000 | 1400 | 150 | 8 | по запросу | |
1000 | 2000 | 150 | 10 | по запросу |
Возможно изготовление на заказ.
Заказать
Похожие товары:
Вернуться на страницу выбора пластиковых воздуховодов для вентиляции.
Описание
Основное применение дроссельных клапанов марки Алтай — это системы кондиционирования, воздушного отопления, вентиляции на производственных и гражданских объектах, где необходимо обеспечение непрерывного притока свежего воздуха:
- квартиры, жилые дома;
- гостиницы, коттеджи;
- магазины, офисы;
- торговые, развлекательные комплексы;
- пищевые предприятия;
- предприятия легкой промышленности;
- энергетические установки;
- административные здания;
- складские комплексы.
Вытяжной дроссель-клапан рассчитан для использования в помещениях с нормальными условиями, при рабочем давлении в воздуховодах до 1500 Па и содержанием пыли до 100 мг/м3. Запрещено монтировать пластиковые запорные конструкции на взрывоопасных объектах и при повышенной температуре (свыше 120° С) в вентиляционных шахтах.
В совокупности с воздушными фильтрами заслонки, типа дроссель клапан, обеспечивают приток абсолютно безопасного для организма воздуха. Пластиковые дроссельные заслонки монтируются на горизонтальных участках трубопроводов. Допускается вертикальная установка узла при условии обеспечения движения воздушных масс вверх.
Дроссель клапан Алтай в обязательном порядке устанавливается в системах с радиальными вентиляторами во избежание выхода из строя двигателя во время пуска.
Присоединение осуществляется в точках ответвлений воздуховодов от магистрали вентиляционной шахты. Форма элемента подбирается от формы сечения воздуховода.
Принцип действия дроссель клапана для вентиляции основан на принудительном изменении проходного сечения трубопровода блоком управления. Дроссель клапан вентиляционный для холодной газовоздушной смеси не предусматривает полного перекрытия потока. При закрытом затворе через него минимально должно перетекать 10% удельного расхода воздуха в единицу времени. Каждый поворот регулирующей рукоятки разворачивает внутреннюю заслонку на 10..15°, уменьшая (увеличивая) расход рабочей среды на точное значение.
Дроссель-клапан вытяжной изготавливается из пищевого полипропилена.
Конструктивно дроссельный клапан марки Алтай для пластиковой вентиляции состоит из корпуса (полипропиленового) квадратной или круглой формы, в который вмонтирована лопатка. На боковой части расположен узел управления регулирующего механизма.
На любом объекте, где установлена пластиковая вентиляция, в помещениях должен быть обеспечен свободных доступ к обслуживанию дроссельных клапанов.
При максимальном закрытии лопасти через дроссель клапан пропускает около 12% от общего расхода воздуха, обеспечивая безопасность вентиляционной шахты. Для корректной работы пластиковой заслонки установленный расход воздуха фиксируется в нескольких положениях.
Полипропиленовые дроссели в зависимости от формы воздуховода изготавливают круглого и прямоугольного сечения. Управление рукояткой осуществляется вручную. Узел управления собирается и устанавливается непосредственно во время монтажа клапана. Дроссели по периметру имеют ограничители для безопасного и надежного закрепления на трубопроводы.
В сравнении с вентиляционными заслонками других типов, дроссельные имеют ряд преимуществ:
- возможность применения на вентиляционных системах большинства объектов промышленного и гражданского строительства;
- идеально распределение воздушного потока в полости канала;
- обеспечение равномерного давления рабочей среды;
- долгий срок эксплуатации;
- отсутствие процессов коррозии и образовании грибка;
- высокая скорость реакции на изменение рабочих параметров воздуховодов;
- отсутствие вихрей;
- малые габариты, компактность;
- возможность установки во влажные помещения;
- устойчивость к механическим воздействиям;
- малые экономические затраты на приобретение и установку;
- простое обслуживание узла.
Недостатков изделий несколько: в случае необходимости обеспечения свободного оттока воздуха необходимо включение в схему дросселя с обратным клапаном. Дроссель клапан с ручным управлением не может обеспечить регулировку воздушных масс в воздуховодах большого диаметра.
