Балансировка систем отопления при помощи Grundfos ALPHA3

Зачем нужна балансировка систем отопления



Что такое балансировка

Балансировка системы отопления являет собой гидравлическую регулировку. Без такой регулировки невозможна эффективная и долгая работы отопительной системы. Результат балансировки — перераспределение теплоносителя по всем замкнутым участкам системы отопления так, чтобы сквозь каждый прибор отопления проходил нужный расчётный объём теплоносителя.

То есть, если говорить по-простому, то неотбалансированная система отопления работать будет, но неправильно. Вот, например, на данном слайде условно представлены 2 системы отопления: отбалансированная и неотбалансированная. Для понимания – это котел, нагревающий воду, насос, создающий принудительную циркуляцию, по 2 радиатора в каждой из систем. Это термостатические клапаны.

Есть ветки, в которые приходит больше воды, хотя такого кол-ва воды не требуется, а есть ветки куда приходит меньше воды (как и изображено на слайде). Жидкость не может подойти к самым удаленным веткам в необходимом кол-ве из-за гидравлического сопротивления по длине, связанного с неотрегулированностью балансировочных клапанов на радиаторах.

И в те ветки, куда приходит больше воды (– а термостаты реагируют достаточно медленно (где-то в среднем за 20 мин), и поэтому происходит локальный перегрев в комнате (изображено красным). Люди открывают окна, чтобы остудить комнату, и соответственно мы выбрасываем деньги на ветер. Обычно повышают температуру теплоносителя, повышая подачу топлива, а лишнее топливо – это переплата до 7-20% на вот таких неотбалансированных системах отопления. В других же комнатах – может быть  холодно (изображено синим на слайде), локальный недогрев.

При повышении скорости теплоносителя, когда мы увеличиваем скорость вращения насоса, чтобы наверняка прогреть неотбалансированную систему отопления, есть вероятность шума в термостатических головках из-за большого перепада давления на радиаторе. Это бывает редко, но все же порой бывает и как вариант это тоже можно использовать в качестве аргумента. Термоголовки начинают стучать, и звук этот крайне неприятен. Тем, кто слышал этот звук должно быть понятно.

Мы думаем никто не будет спорить, что отбалансированные системы отопления работают комфортно и экономично.

Многие владельцы частных домов пренебрегают процессом балансировки, не говоря уже о монтажниках, которые рассчитывают системы отопления и монтируют систему в частном доме, не задумываясь о последствиях.

Необходимо доносить это в массы, рассказывать обо всех недостатках неотбаласированных систем отопления, так как мало кто об этом задумывается.



Примеры стандартных инструментов для проведения балансировки



Итак, мы выяснили, что проведение балансировки систем отопления это необходимость для каждого частного дома.

Какие же существуют способы проведения балансировки на данный момент?

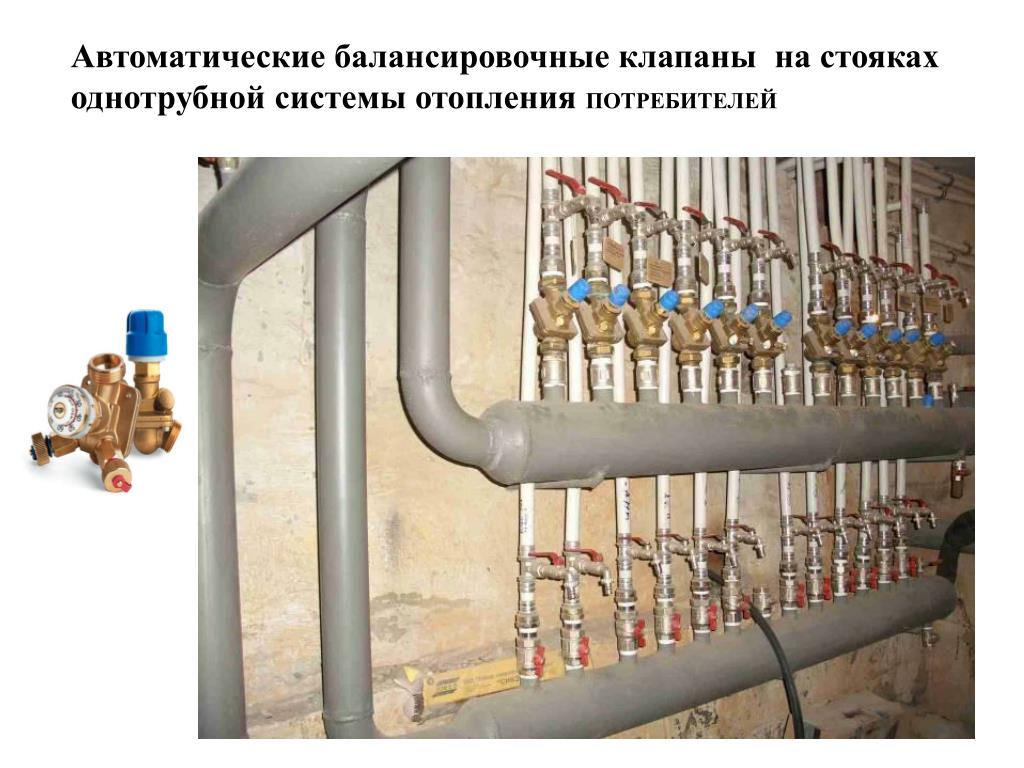

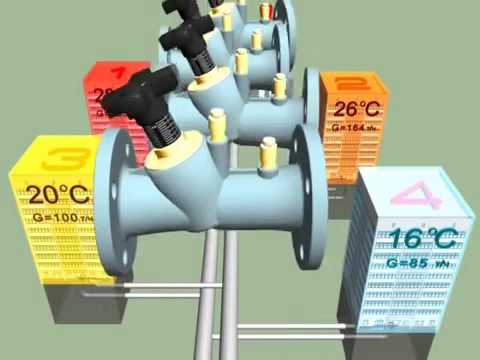

Существуют довольно дорогие и сложные в регулировке балансировочные клапаны. Расчет, балансировка и сами клапаны, которые изображены под циферкой 1 являются очень-очень дорого, и поэтому в частном домостроении эти методы как правило применения не находят. За исключением очень дорогих домов. Как правило используются в многоэтажном строительстве, в коммерческом строительстве.

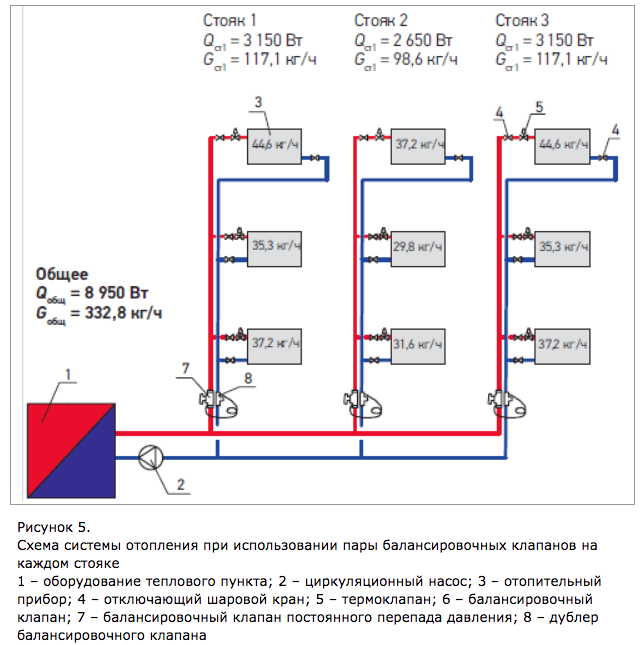

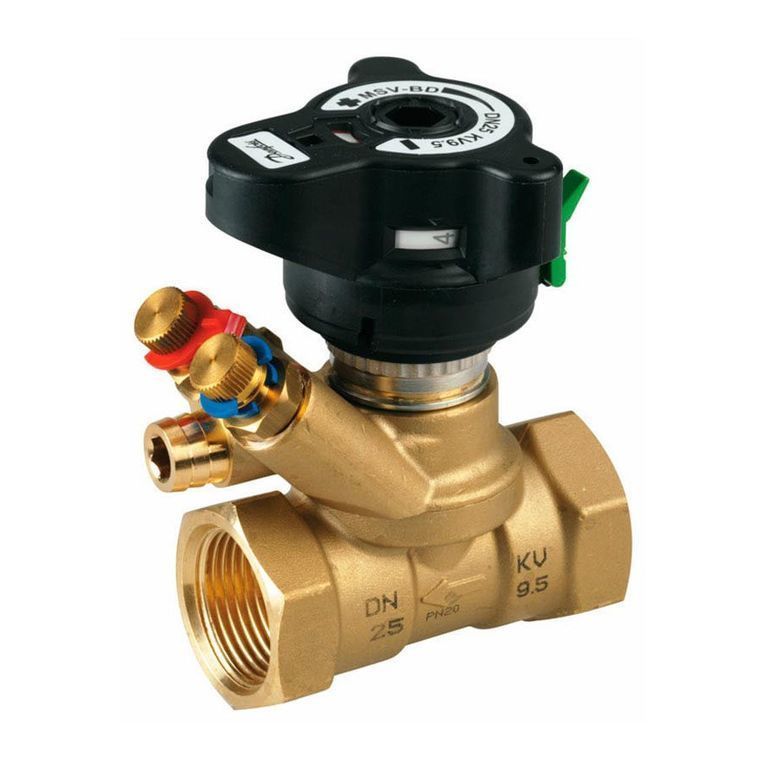

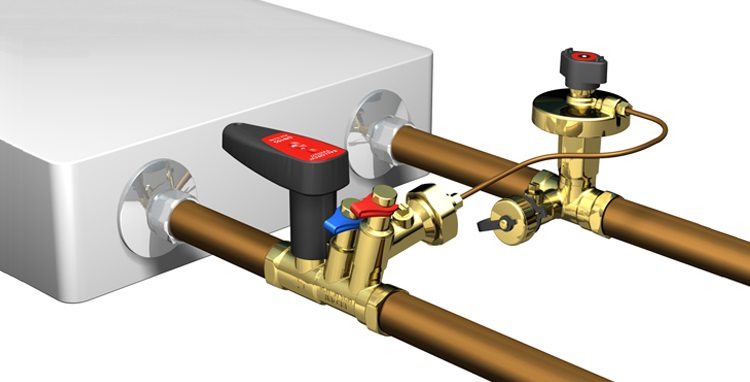

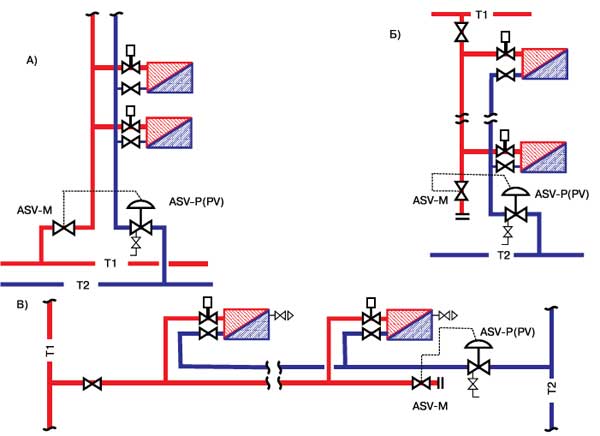

Устанавливаются специальные балансировочные клапаны один на подачу и один обратку на вход к каждой ветке. То есть если у нас три ветки, то на каждую из трех веток. Клапаны замыкаются между собой специальным элементом для возможности поддержания постоянного перепада давления, то есть с автоматической поднастройкой этих клапанов. Характерно для систем, которые имеют затемненные комнаты, где можт сильно меняться расход. От 1м3\ч до 1\50.

Под цифрой 2 представлен непосредственно самый распространенный способ балансировки именно в частных домах. Клапаны, изображенные на слайде, устанавливаются на вход к каждой ветке, затем подключается специальный миникомпьютер-расходомер, который измеряет расход на данном клапане. Цель: понять текущий расход на каждой ветке для возможности анализа и контроля необходимого расхода.

Далее если системы отопления была спроектирована грамотно, в расчетах уже известны необходимые расходы на каждую ветку. Если же нет – необходим расчет данных значений расхода. Существуют спец. Программы, такие Oventrop, Meibes, которые рассчитывают необходимый расход на каждой ветке. После того, как значения получены — выставляются требуемые значение расхода, подкручивая эти клапаны на необходимое количество оборотов, используя тарировочную шкалу.

Вообще, если говорить о системах отопления, которые были грамотно спроектированы проектной организацией и доведены до ума в зависимости от различных ситуаций самими монтажниками, которые монтируют непосредственно системы отопления, то обычно мы уже знаем на какое кол-во оборотов нужно подкрутить какой из балансировочных вентилей на нужное количество оборотов. Но таких систем всего на всего 30% из 100%. И это является еще одним весомым аргументом в данной ситуации. В 70% случаев необходимы именно эти компьютеры-расходомеры, специальные программы. К тому специальная подготовка монтажников.

Для понимания один такой клапан (как во 2ом варианте) стоит около 8000-10000 р., и это на каждую ветку, + миникомпьютер (около 50000-100000).

Необходимо: специальная подготовка, чтобы уметь пользоваться данной аппаратурой. При этом клиент оплачивает каждый из этих клапанов, устанавливаемых на каждую ветку, соответственно удорожание всей системы идет не маленькое.

Компьютеры-расходомеры ложатся на плечи к монтажным организациям, или некоторые компании дают их в аренду в силу своей дорогой стоимости.

По опыту общения с монтажниками и монтажными организациями, не все могут это себе позволить.



Простая гидравлическая балансировка

Набор инструментов Alpha3 & Alpha-Reader позволяют быстро и просто проводить балансировку большинства систем отопления (двухтрубные, лучевые, теплый пол)

При этом потребитель получает правильно работающую систему отопления: экономию за оплату электроэнергии и топлива до 7-20%, Комфортную температуру во всех комнатах, и тишину в термостатических головках.

А монтажники, пользующиеся данным инструментом, смогут отбалансировать систему отопления всего за 1 час для дома в 200 м2, это, конечно, средняя цифра, все будет зависеть от сложности системы. При этом не потребуются специальные расходомеры, так как сам насос является в этом случае расходомером. А также, что немаловажно, монтажники смогут проводить балансировку не отходя от радиаторов, так как все данные о системе будут у него в руке в мобильном устройстве (телефон, планшет, что угодно).

К тому же, подобный способ проведения балансировки систем отопления сможет стать прекрасным дополнительным видом услуг для монтажных организаций — пакет для профессиональной балансировки систем отопления. Каждый монтажник сможет сделать это без какой либо дополнительной подготовки – просто и быстро.



Набор инструментов для балансировки



Набор инструментов для балансировки: это Альфа3, Альфа-ридер, который размещается непосредственно на насос, а также бесплатное приложение Grundfos GO Balance, которое можно скачать в Google Play или App Store.

ALPHA Reader

— это устройство для передачи данных от насоса на мобильное устройство.

Альфа 3 оптическим интерфейсом ввода-вывода (то есть посредством светового диода и фотоэлемента, как азбука морзе) передает информацию о системе отопления на ALPHA Reader, а Альфа ридер затем передает эту информацию на мобильное устройство посредством беспроводной сети Bluetooth. При этом максимальное расстояние до мобильного телефона от насоса может быть до 20 метров. Конечно, все это зависит от погодных условий и конструкции дома, какие стены, полы и пр.

2-ой ALPHA Reader может быть в роли усилителя сигнала, расположив 2ой ридер между местом установки первого и мобильного устройства.

Важно помнить, что чтобы отбалансировать систему отопления нам в любом случае потребуются балансировочные вентили для каждого радиатора, с помощью которых мы будем ограничивать максимальный расход. Конфигурация системы отопления может быть различной: термостатические вентили могут иметь преднастройку, с помощью которой мы и будем ограничивать расход на радиаторах, либо это может быть вентиль, если преднастройка на термостате не предусмотрена.



Алгоритм проведения балансировки с помощью ALPHA3 и ALPHA Reader





Так вот о самом алгоритме проведения балансировки при помощи инструмента Альфа 3, Альфа Ридера и Grundfos GO Balance

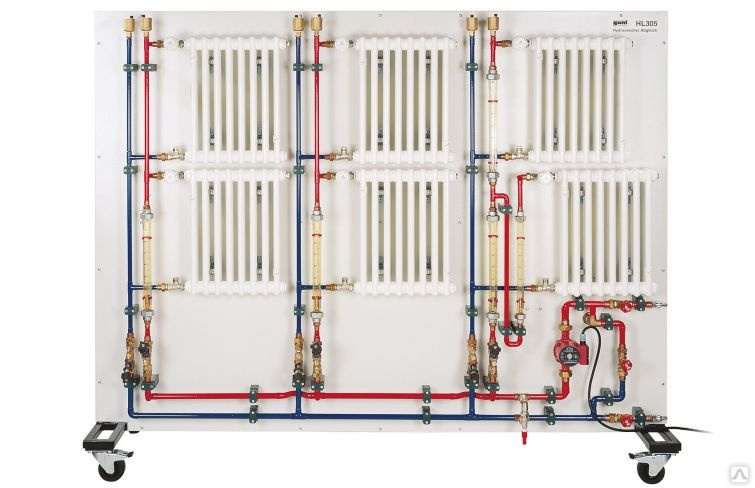

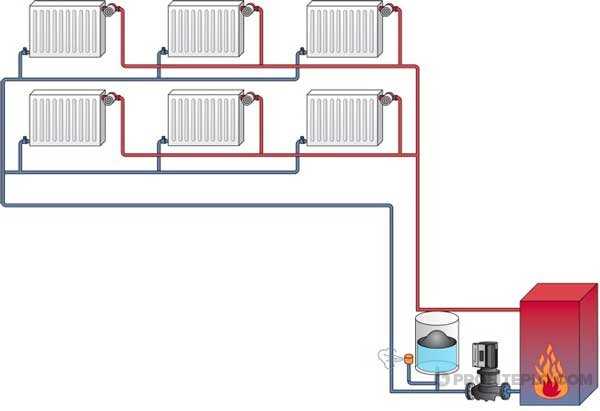

К примеру, у нас такая двухтрубная радиаторная система отопления, в ней есть котел, насос, и определенное количество радиаторов.

Все просто, как РАЗ, ДВА, ТРИ, при чем буквально. Всего 4 шага.

Первый шаг.

Мы готовимся к балансировке системы отопления: скачиваем, если не установлено, Grundfos GO Balance, это бесплатное приложение.

Заходим в приложение, и дальше по шагам повторяем то, что оно нам предлагает.  А именно — установите Альфа-ридер на насос, включите насос на 3-ю скорость. Полностью закройте все термостатические вентили на всех радиаторах. Зачем это нужно я объясню чуть позже.

Второй шаг.

Приложение предлагает ввести данные о тех, помещениях, которые отапливаются. То есть если в доме три комнаты, то начинаем с первой любой комнаты, затем переходи во вторую, и так далее.

Первая комната. Указываем все данные, которые запрашивает приложение, а именно: размер комнаты, пусть будет 12 м2, теплопотери в этой комнате, например 70Вт/м2, температура теплоносителя, например 80 градусов, количество радиаторов в этой комнате, пусть будет 3. Это мы вводим данные, которые нам известны. Далее подходим к первому радиатору, прямо буквально ножками. Вводим данные о радиаторе: либо вводим максимальную мощность радиатора, либо, если ее не знаем, описываем его размер и тип, чтобы приложение могло самостоятельно рассчитать мощность радиатора (то есть максимальную теплоотдачу этого радиатора). Открываем термостатический клапан на этом радиаторе и приложение автоматически считывает расход именно через этот радиатор. Как оно рассчитывает? Помните, я говорила сначала, что изначально мы закрываем абсолютно все термоголовки на всех радиаторах, так вот, в таком случае насос работает на закрытую задвижку. Когда мы на одном радиаторе термостат открываем, то расход фактически идет через него. И насос дистанционно измеряет расход, передавая через блюттус значения на мобильно устройство.

И так, мы измерили расход на этом радиаторе, закрываем термоголовку на нем, и переходим к следующему радиатору. Здесь повторяем все тоже самое. Ввели данные о нем, измерили на нем расход. Так шаг за шагом вносятся все необходимые данные для расчета требуемых расходов на каждом радиаторе. Закончив с одной комнатой, переходим во вторую. И так далее.

Напоминаем, на каждом радиаторе есть либо балансировочный вентиль, просто как кран, который можно поджать или открыть полностью, либо преднастройка на термостатической головке. Термоголовка снимается, выставляется преднастройка, а затем одевается обратно.

Итак, третий шаг.

Непосредственно сам процесс регулирования балансировочных вентилей, которые есть на каждом радиаторе. После того, как у нас есть все данные о радиаторах, программа рассчитывает требуемые значения на каждом радиаторе. Мы по очереди подходим к каждому радиатору, в том же порядке как и вводили данные о них. На мобильном устройстве в приложении мы видим 2 числа: требуемый расход на конкретно этом радиаторе, и  текущий расход. С помощью балансировочных вентилей, либо преднастройкой на термоголовке, мы настраиваем нужный нам расход, и далее переходим к следующему радиатору.

После того, как провели выровняли расходы на каждом радиаторе до требуемого – ВСЕ, процесс балансировки закончен.

Четвертый, заключительный шаг.

При необходимости, можно получить отчет по результатам.



Преимущества для клиента





Какие же преимущества получает потребитель, используя упомянутый выше метод балансировки?

Все тоже, о чем мы говорили: комфортные температуры в комнатах, тишину в термоголовках и экономию на переплате топлива и электроэнергии до 7-20%, потребялемую насосом.

Но при этом нет необходимости переплачивать за усложнение конструкции: балансировочные вентили на каждом стояке больше не нужны. Для балансировки системы достаточно термоклапана с преднастройкой на радиаторе, которые есть в подавляющем количестве частных домов.



К тому же пользуясь этим инструментом для балансировки, проверяется правильность существующих систем отопления, с точки зрения выбора определенных типов радиаторов, и хватает ли их в целом для того, чтобы отопить комнаты.



Преимущества для монтажников



Полноценная профессиональная балансировка всего за 1 час для дома в 200 м2 – экономия времени

Экономия на расходомерах и дорогостоящих балансировочных клапанах – экономия денег клиентов и денег монтажных организаций

Балансировка «без беготни» — качественная регулировка, не отходя от радиатора – мобильное приложение в телефоне в ладошке. Мы видим все значения расхода  через каждый отдельный радиатор не отходя от него. Нет необходимости спускаться постоянно в подвал, для проверки значения расхода на каждой ветке, при балансировке всех радиаторов.

А также одним из важных преимуществ для монтажников: это дополнительный вид услуг – пакет для профессиональной балансировки систем отопления.



«Чемодан» услуг для монтажных организаций





Можно даже назвать это «Чемоданом» услуг для монтажных организаций.

Возможно проводить балансировку уже существующих систем отопления с насосами любых марок. У всех насосов стандартный монтажный размер: 180 (что чаще) или 130мм. Поэтому для предоставления услуг по балансировке существующей системы, достаточно только временно поменять установленные насосы на ALPHA3 и провести балансировку, после чего вернуть прежние насосы на место.

Для систем же, которые используют насосы Grundfos ALPHA2, балансировка будет еще проще: достаточно временной замены только головного блока на блок ALPHA3.

Так как насос Альфа 3 – это единственное решение для балансировки из существующих на рынке, подобный вид услуг может быть очень интересен для монтажников. Им необходимо иметь в своем арсенале всего 2 насоса: для 25 или 32 размера трубы и Альфа-ридер, и можно добавлять эту услугу в свой прас-лист.

К тому же, возможно использовать Alpha3&A-R для всех систем, которые имеют отдельную трубу подачи и обратки, не только для двухтрубной системы отопления: а еще и теплый пол, коллекторно-лучевая разводка, приточно-вытяжная вентиляция.



Алгоритм работы защиты от сухого хода



Балансировка системы отопления. Выравниваем температуру в помещениях / Комфортный дом и бытовая техника / iXBT Live

Зима в Россию, как водится, приходит неожиданно, обнажая все проблемы с отоплением. Самой часто встречающейся на моей практике проблемой является неравномерный прогрев помещений.

Откуда проблема?

Львиная доля систем отопления рассчитывается «по старинке», по принципу «100 ватт на м2 отапливаемой площади». Подтверждают общее заблуждение и производители котлов. Так, например, в описании котла мощностью 20 кВт написано, что котел способен отопить помещение до 200 м2, хотя это, мягко говоря, не верно. С таким же успехом можно указать и 10 м2, и 400 м2.

При таком способе выбора мощности отопительных приборов не учитываются реальные теплопотери каждого помещения, а они бывают весьма далеки от усреднённых значений. Да и усреднённые значения, при современных требованиях по утеплению, колеблются от 16 до 40 Ватт на м2, 100 Вт с квадратного метра (приблизительно) теряли старые советские постройки, большинство которых уже утеплены. Но и это «средняя температура по больнице», а в реальности угловые помещения при сопоставимой площади теряют больше тепла через две уличные стены, помещения с панорамным остеклением так же, требуют больше тепла на единицу площади, чем комнаты с обычными окнами.

В результате, в 8 из 10 домов мы имеем проблему с неравномерным прогревом. Это часто усугубляется тем, что радиаторы вешаются на один длиннющий контур, и температура дальних радиаторов сильно ниже, чем у ближних. Итог — разница температуры в разных помещениях может быть весьма ощутимой. Приходится либо мириться с некомфортной температурой в некоторых комнатах, либо топить с запасом, открывая форточки там, где жарко, выпуская на ветер тепло, стоящее немалых денег.

Что делать?

В большинстве случаев помогает балансировка системы отопления. Сразу оговорюсь, что существует технический термин «балансировка системы отопления», который означает гидравлическую балансировку системы, то есть, выравнивание прокачки теплоносителя по контурам согласно проекту. Я же намеренно буду использовать именно этот термин, трактуя его несколько шире.

Общая рекомендация по настройке и балансировке — не ждите результата сразу же и не регулируйте, руководствуясь принципом вкл/выкл. Отопление — это очень инертная система; резкие действия и отсутствие терпения запускают эту систему в автоколебания, поймать золотую середину при таком подходе невозможно. Регулируйте маленькими шажочками и терпеливо ждите, когда требуемое помещение отреагирует на изменения регулировки, на это обычно уходит от половины до двух суток. Ваше терпение вознаградится тепловым комфортом.

У радиаторов с нижним подключением, как правило, встроен кран, сочетающий в себе и регулировочный и балансировочный. На нем можно снизить коэффициент внутреннего сопротивления радиатора (KVS) и дополнительно накрутить на регулировочный кран термостатическую головку (термоголовку). У самых горячих радиаторов снижаем KVS, поворачивая балансировочный кран, устанавливая сопротивление выше (чем меньше цифра, тем ниже KVS), чем у менее горячих радиаторов, тем самым перенаправляя горячий теплоноситель к менее нагретым.

На правильно подключенных секционных радиаторах на подаче обычно ставят регулировочный кран под термоголовку, а на обратной линии балансировочный кран, который так же можно «подзажать» у радиаторов в более тёплых помещениях. На таких кранах как правило нет шкалы и их удобно регулировать, откручивая на столько-то оборотов от закрученного состояния. Сколько это «сколько-то» определяется экспериментально, начните с 3-4, далее либо откручивайте, либо закручивайте на один-два оборота.

Естественно, напрашивается простая установка термоголовки на регулировочный кран, но это правильнее делать уже после балансировки. Во-первых, термоголовка закроет кран в более тёплой комнате только после того, как комната прогреется до установленной температуры, и тепло пойдёт в менее тёплую комнату не сразу, а сильно позже. Во-вторых, когда термоголовка закрывает кран, через который теплоноситель течёт с слишком высокой скоростью, раздаётся неприятный треск или стук, и происходит это периодически. Помимо стука, при больших скоростях теплоносителя радиаторы непрерывно шумят. Не сильно комфортно спать рядом со стучащей и шумящей батареей. Рекомендованная скорость теплоносителя в радиаторной подводке 0,3 м/с, краны с термоголовками рассчитаны для работы именно в таком потоке. Задача балансировки — обеспечить именно эту скорость потока по всем радиаторам.

Крутим то, что есть

Если нет возможности установить термоголовку (не смонтирован соответствующий кран), то крутите то, что есть. На рынке представлены регулировочные краны разных видов и типов и если уж кран установлен, грех не использовать его по назначению.

Есть одно но! Шаровой кран, как правило, не считается регулировочным и не должен использоваться для регулировки: только для полного закрытия или открытия без промежуточных положений. Долгое нахождение шарового крана в промежуточном положении способствует его заклиниванию и появлению дефектов на зеркале шара, которые впоследствии задирают и выводят из строя уплотнитель.

Если крутить нечего

Если при монтаже системы отопления использовались радиаторы без регулирующей арматуры, то отчаиваться не стоит. Вместо того, чтоб ограничивать поступление теплоносителя к радиаторам в излишне тёплых помещениях, можно легко ограничить теплоотдачу радиатора. Самый простой способ — это накрыть его полностью или частично. Не зря же радиаторы называются «конвекторами»: это означает, что большую часть тепла нагревательный прибор отдаёт посредством конвекции — за счёт потока тёплого воздуха. Воздух, нагреваясь, расширяется и устремляется вверх, затем двигаясь по большому кругу, постепенно остывает, становится тяжелее и опускается вниз у противоположной стены, потом возвращается в радиатор снизу, создавая таким образом замкнутый конвекционный поток. Доля конвекции в общей теплоотдаче большинства радиаторов, представленных на рынке, весьма велика — не менее 60%. Это практически безграничные возможности для регулирования. Можно снизить теплоотдачу любого радиатора, просто накрыв его частично или целиком, и выровнять таким образом температуру во всех комнатах дома.

Если просто накрыть это не слишком эстетично, то в ход можно пустить подходящие куски поролона, губки для мытья посуды, например. Ими можно аккуратно заткнуть конвекционные каналы радиатора снизу, так они будут абсолютно незаметны. Тут есть один нюанс: если вам нужно снизить конвекционный поток вдвое, не закрывайте каналы у одной половины радиатора полностью, лучше закрывайте их через один, чтоб не допускать перегрева одной части радиатора по сравнению с другой.

Вид с нижней части радиатора

Важно!!!

Ограничивать конвекцию можно только у водяных радиаторов отопления. Ни в коем случае не накрывайте и не закрывайте каналы в электрических конвекторах, это очень опасно!

Насос может быть одной из причин

Не лишним будет и поиграть регулировками циркуляционного насоса, повысить скорость в случае невозможности отбалансировать систему кранами или понизить в случае гидравлических шумов. Циркуляционные насосы, встроенные в отопительные котлы обычно тоже имеют регулировку скорости потока, в инструкции к котлу сказано как менять их производительность и это не сложно.

Чисто — значит, быстро

Обязательно проверьте фильтр грубой очистки — «грязевик», если таковой установлен. Забившийся фильтр может очень сильно замедлить прокачку теплоносителя, вплоть до полной остановки циркуляции.

Касается всех

Кстати, балансировать нужно все все системы отопления, даже очень хорошо рассчитанные. Дело в том, что рынок предлагает радиаторы и конвекторы с хоть и разными, но фиксированными значениями мощности и гидравлического сопротивления, которые естественно не равны расчетным и реальным требованиям. Выбирается же отопительный прибор с округлением до ближайшей паспортной мощности в сторону увеличения и почти никогда не подходит идеально.

Тёплой погоды Вашему дому!
Искренне Ваш, специалист Про-отопление, dinjaa.

Руководство для начинающих по балансировке системы отопления

Попрощайтесь со свитерной погодой на первом этаже вашего дома

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Вы когда-нибудь задумывались, почему радиаторы на втором этаже вашего дома остаются теплыми, а системы отопления на первом этаже или в подвале не работают? Причины могут быть разными, но одна из вероятных причин заключается в том, что ваша система отопления разбалансирована.

Чтобы сбалансировать систему отопления, вам понадобится пара часов и, возможно, ключ от радиатора, чтобы заняться двумя проектами — балансировкой и прокачкой радиаторов — одновременно. Вот восемь советов, которые помогут сбалансировать вашу систему HVAC.

1. Знайте, почему важна балансировка обогревателя

По сути, балансировка системы отопления означает направление большего количества воды в ваши холодные радиаторы и ограничение доступа воды к тем, которые становятся слишком горячими. Горячая вода имеет тенденцию пробиваться к верхним радиаторам (на первом или втором этаже вашего дома) и оставаться там. Он также имеет тенденцию оседать ближе к котлу. Чем дальше от котла, тем холоднее.

Открывая и закрывая вентили радиаторов для перераспределения горячей воды, вы можете сместить баланс вниз, чтобы все ваши бойлеры отапливали дом так, как вы хотите.

Домовладельцы часто обнаруживают проблемы с системой отопления во время ремонта. Примеры:

• Сломанные радиаторы, которые необходимо заменить

• Проблемы с клапаном радиатора, которые могут потребовать замены

• Грязные котлы, которые неэффективно обогревают ваш дом

• Поврежденные котлы, требующие ремонта

Балансировка вашей системы отопления делает ее более эффективной, что может помочь снизить затраты на энергию и повысить производительность в холодные зимние месяцы.

2. В первую очередь отключите систему отопления.

Клапаны радиатора могут сильно нагреваться при включенном обогреве. Выключите всю систему отопления как минимум на час, прежде чем пытаться сбалансировать радиаторы, но обратите внимание, какие радиаторы горячие, а какие холодные, прежде чем выключать ее.

3. Прокачать радиаторы, пока вы этим занимаетесь

Звучит страшно, но прокачать радиаторы — это еще один способ сбалансировать систему отопления. Слив удаляет захваченный воздух из клапана, который может блокировать или препятствовать прохождению горячей воды через систему вашего дома.

Признаки того, что радиаторы нуждаются в прокачке, включают:

• Холодные пятна на радиаторе, особенно сверху

• Бульканье, шипение, нытье или стук из радиатора при включении

• Рост плесени возле радиатора или котла

Вам понадобится ключ от радиатора, чтобы открыть вентили, когда они остынут.

4. Изучите свои отопительные клапаны

Отопительные клапаны в каждом доме выглядят и работают по-разному. После того, как вы закончите прокачку или повторную балансировку, вытащите руководство или выполните быстрый поиск в Интернете по вашей марке и модели, чтобы узнать, как разблокировать и снова заблокировать ваши клапаны. Таким образом, вы случайно не повредите их и сможете узнать, как снова прокачать их в будущем, если возникнут новые проблемы.

Многие современные отопительные клапаны имеют запорные щитки радиатора или пластиковые колпачки, предназначенные для балансировки воздуха без необходимости делать это самостоятельно.

5. Начинайте с ближайшего к котлу и продвигайтесь наружу

Фото: Laura Stolfi/Stocksy/Adobe Stock

Как только ваша система остынет, вы можете начать делать обходы, чтобы сбалансировать систему отопления.

Начните с ближайшего к котлу радиатора(ов). Если, как и ожидалось, это ваши самые горячие устройства, слегка откройте клапан (по часовой стрелке или против часовой стрелки, в зависимости от вашего устройства), чтобы ограничить поток воды.

Проберитесь к другим радиаторам. Ослабьте их на четверть, пол оборота или полный оборот в зависимости от того, насколько они крутые по сравнению с другими. Используйте метод проб и ошибок, чтобы определить, какое направление лучше всего подходит для ваших нужд.

6. Проверка и повторная проверка

Может потребоваться несколько попыток правильно сбалансировать систему отопления. После того, как вы отрегулируете клапаны и заблокируете их, снова включите нагреватель. Дайте ему около 30 минут, чтобы увидеть, есть ли какие-либо улучшения. Если да, то все готово.

Если нет, выключите обогрев, дайте радиаторам остыть в течение как минимум 30 минут и повторите процесс. Если вы по-прежнему не получаете желаемого тепла после трех или четырех попыток, позвоните в мастерскую по ремонту HVAC , чтобы узнать, нуждается ли он в дальнейшем ремонте или замене.

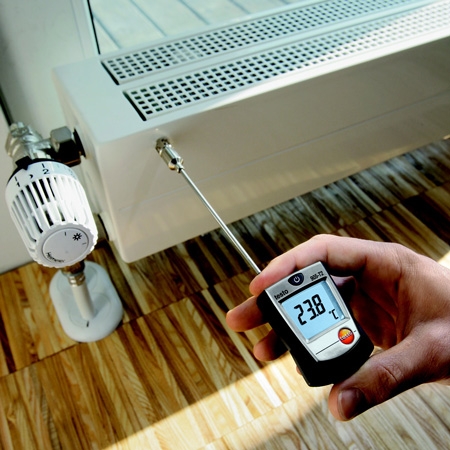

7. Приобретите радиаторный термометр

Существует несколько типов радиаторных термометров, в которые вы можете инвестировать, чтобы контролировать баланс вашей системы отопления в течение всей зимы.

Некоторые крепятся прямо к радиатору и стоят всего за $12 . Инфракрасные цифровые термометры могут измерять температуру в режиме реального времени одним нажатием кнопки и стоят от 90 099 до 50 долларов 90 100 . Покупка одного из этих продуктов может быть хорошей идеей, если неэффективное отопление было давней проблемой в вашем доме.

8. Позвоните специалисту по HVAC

Если устранение неполадок вашего радиатора не увенчалось успехом или вы обнаружите проблемы (например, сильно поврежденный радиатор или грязный котел, который отчаянно нуждается в очистке), изучение того, как нанять специалиста по HVAC , может быть следующим лучшим шагом.

Позвоните как минимум трем местным специалистам по ОВКВ и узнайте по номеру , сколько стоит ремонт радиатора , чтобы ваш проект соответствовал вашему бюджету.

Что такое балансировка воздуха и как это сделать?

Балансировка воздуха имеет основополагающее значение для поддержания эффективной работы системы принудительной вентиляции, такой как печь, тепловой насос или центральный кондиционер.

Многие домовладельцы считают, что их система отопления, вентиляции и кондиционирования воздуха равномерно покрывает весь дом холодным или теплым воздухом по мере необходимости. Это не так. Любая система принудительной вентиляции включает в себя несколько отдельных элементов и элементов управления. И если эти элементы выходят из строя, это может резко увеличить ваши счета за электроэнергию и сделать ваш дом менее комфортным. Воздушная балансировка может помочь.

На этой странице

Что такое балансировка воздуха?

Воздушная балансировка означает настройку системы HVAC таким образом, чтобы каждая комната в доме получала нужное количество кондиционированного воздуха (горячего или холодного, в зависимости от сезона) для максимального комфорта. Все бытовые системы HVAC должны быть сбалансированы при установке. Для них нет ничего необычного в том, что время от времени их нужно корректировать.

В идеальном мире, если вы установите термостат на 72 F, каждая комната в доме должна быть нагрета или охлаждена до 72 F. К сожалению, это не всегда так! Многие домовладельцы считают, что при правильной температуре на одном этаже на других этажах становится слишком жарко или слишком холодно. Иногда кажется, что отдельные комнаты никогда не соответствуют температуре остальной части дома.

Как узнать, нуждается ли ваш дом в балансировке воздуха

Правильно сбалансированная система вентиляции и кондиционирования с принудительной подачей воздуха создает приятную жилую среду и работает более эффективно, чем несбалансированная. Вот четыре признака того, что вам нужна балансировка воздуха:

• Постоянные горячие или холодные точки в определенных комнатах;
• Сползающие вверх счета за отопление или охлаждение;
• Отдельные вентиляционные отверстия, которые с трудом подают воздух даже при открытой заслонке вентиляционного отверстия;
• Перепады температуры между этажами более двух градусов.

Можно ли сделать балансировку воздуха своими руками?

Существует два основных типа балансировки воздуха. Во-первых, это регулировка амортизаторов, которую может сделать любой домовладелец. Второй включает в себя серию надежных тестов и корректировок, которые лучше оставить профессионалу.

Самостоятельное руководство по балансировке воздуха

Базовая балансировка воздуха своими руками требует регулировки заслонок в отдельных комнатах и ​​на линиях воздуховодов вашей системы HVAC.

В отдельных комнатах: Большинство приточных вентиляционных отверстий в жилых помещениях имеют небольшой металлический рычаг, который направляет один или несколько металлических ламелей. Закрытие этого дивертора пропускает меньше воздуха в эту комнату, в то же время нагнетая больше воздуха в другие части дома.

На воздуховодах: В зависимости от того, как была установлена ​​ваша система отопления, вентиляции и кондиционирования воздуха, в один или несколько приточных воздуховодов может быть встроена заслонка. Эти заслонки управляются простыми рычагами снаружи воздуховода, которые открывают или закрывают металлический диск внутри линии подачи. Поворот рычага таким образом, чтобы диск был плоским, обеспечивает максимальный приток воздуха в комнату или комнаты, снабжаемые этой линией. Если повернуть диск в вертикальное положение, поток воздуха в эти комнаты перекроется.

Многие домовладельцы регулируют и балансируют свои заслонки в начале лета и зимы, особенно в тех частях страны, где наблюдаются большие сезонные колебания температуры. Если вы обнаружите, что настраиваете заслонки каждый сезон, не усложняйте задачу, написав «лето» и «зима» на соответствующей стороне приточного воздуховода. Это сводит балансировку воздуха к простому повороту рычагов демпфера.

Как выполнить балансировку воздуха профессионалом

Балансировка воздуха, выполненная профессионалом, использует более количественный и целостный подход к распределению воздуха в системе HVAC. Профессионал осмотрит систему и проведет тесты и измерения, чтобы определить, что можно сделать для оптимизации воздушного баланса в вашем доме.

Их решение может включать в себя те же регулировки амортизаторов, что и ремонт своими руками. Но они также могут включать технические работы, такие как регулировка скорости вращения вентилятора, замена линий подачи воздуховодами большего или меньшего размера, установка демпферов там, где их в настоящее время нет, или даже предложение изменить сам блок HVAC.

Существует два типа профессиональной балансировки воздуха. «Баланс комфорта» похож на балансировку воздуха своими руками, но с большим вниманием к таким элементам, как вентилятор. Еще более сложный подход включает полную диагностику и балансировку воздуха. Такие организации, как Национальный институт комфорта (NCI), разработали стандартизированный процесс, а некоторые специалисты по HVAC предлагают услуги балансировки, сертифицированные NCI.

Профессиональные воздушные весы стоят недёшево. Хотя окончательная цена будет варьироваться, наиболее часто упоминаемые цифры колеблются от 75 до 100 долларов за открытие. Таким образом, стоимость диагностики и балансировки типичного дома на одну семью составляет от 750 до 2000 долларов, в зависимости от количества вентиляционных отверстий в каждой комнате и простоты доступа к линиям ОВКВ.
