Автоматический предохранитель — ПАР: устройство и характеристики. Принцип работы автоматической пробки

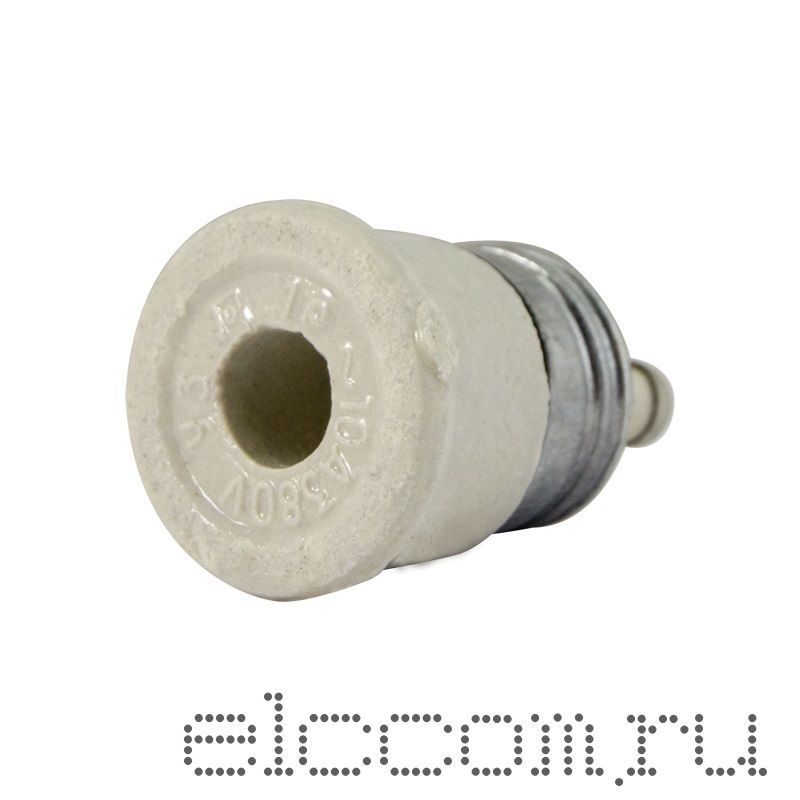

В соответствие с принципом действия предохранители старого типа делятся на плавкие вставки и автоматически срабатывающие устройства. Первые из них представляют собой обычные пробки, которые в свое время широко применялись в бытовых сетях. На старых квартирных щитках они располагались на вводе в квартиру и над счетчиком, а их гнезда имели вид, схожий с цоколем обычных ламп накаливания.

После очередного аварийного срабатывания при перегрузе питающих цепей сгоревшие элементы заменялись новыми вставками.

Так называемый «автоматический предохранитель» был разработан еще во времена СССР, когда вопрос о многофункциональной защите линейного оборудования вставал достаточно остро. По своему виду он схож с обычными пробками, но имеет более сложный механизм размыкания цепи, позволяющий использовать его многократно.

Несмотря на то, что сегодня эти изделия основательно устарели – в отдельных местах их еще используют в качестве элементов защиты.
Автоматическую пробку сегодня можно встретить в питающих линиях объектов сельскохозяйственного назначения, а также в оборудовании, эксплуатируемом в удаленных селениях и колхозах.

Устройство автоматических пробок

Автоматические предохранители для дома содержат в своем составе два защитных механизма (они называются расцепителями). Один из них выполнен в виде нагреваемой током биметаллической пластины, способной деформироваться при достижении им определенной величины. Второй же представляет собой простейший электромагнит, который воздействует на срабатывающий элемент автомата за счет создаваемого в нем поля.

Обратите внимание: Тепловая (или биметаллическая) защита срабатывает при длительном воздействии значительных по величине нагрузочных токов, способных привести к аварийному возгоранию электропроводки.

В отличие от нее электромагнитный механизм размыкает линию при резком возрастании тока в цепи. Устройство этих изделий не исключает возможности использования дополнительных опций.

Таким образом, автоматический предохранитель представляет собой достаточно простую конструкцию, содержащую пару исполнительных элементов (тепловой и электромагнитный). В рабочее или замкнутое состояние они переводятся вручную за счет специального механизма, исполнительная часть которого выводится наружу. Связанная с механизмом возвратная пружина находится во взведенном состоянии, а сам он удерживается благодаря блокирующей защелке.

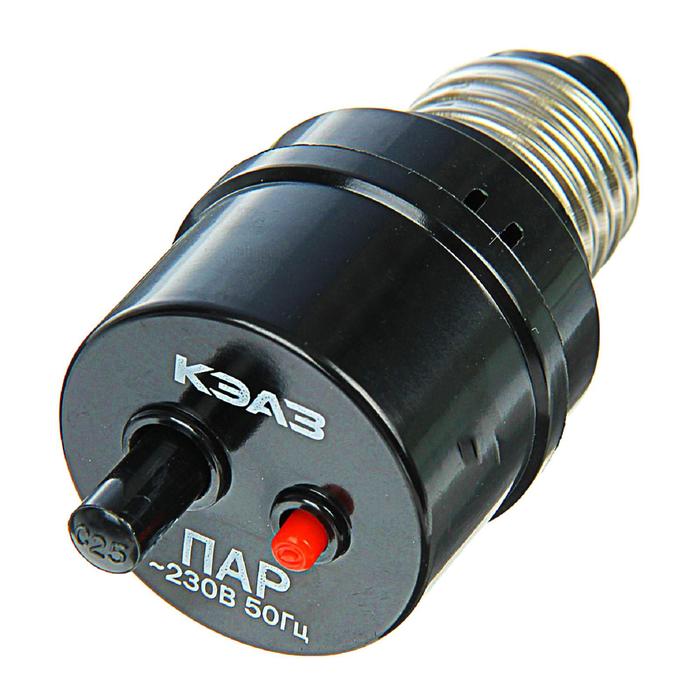

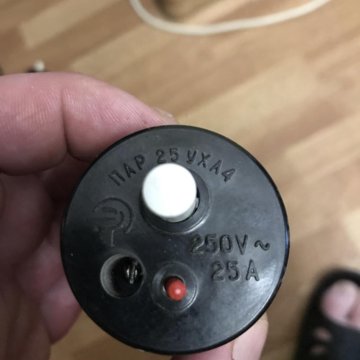

Выводимая наружу часть исполнительного устройства оформлена в виде двух кнопок, одна из которых имитирует электромагнитное размыкание цепи, а другая – возвращает предохранитель в исходное (взведенное) состояние.

Для чего предназначены автоматические предохранители (пробка-автомат)

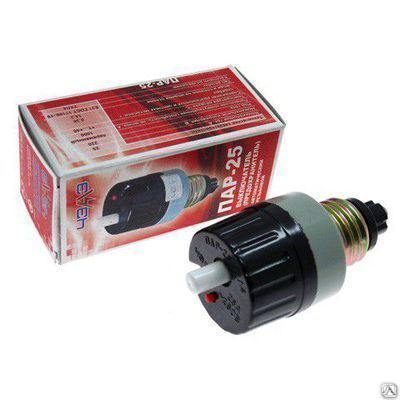

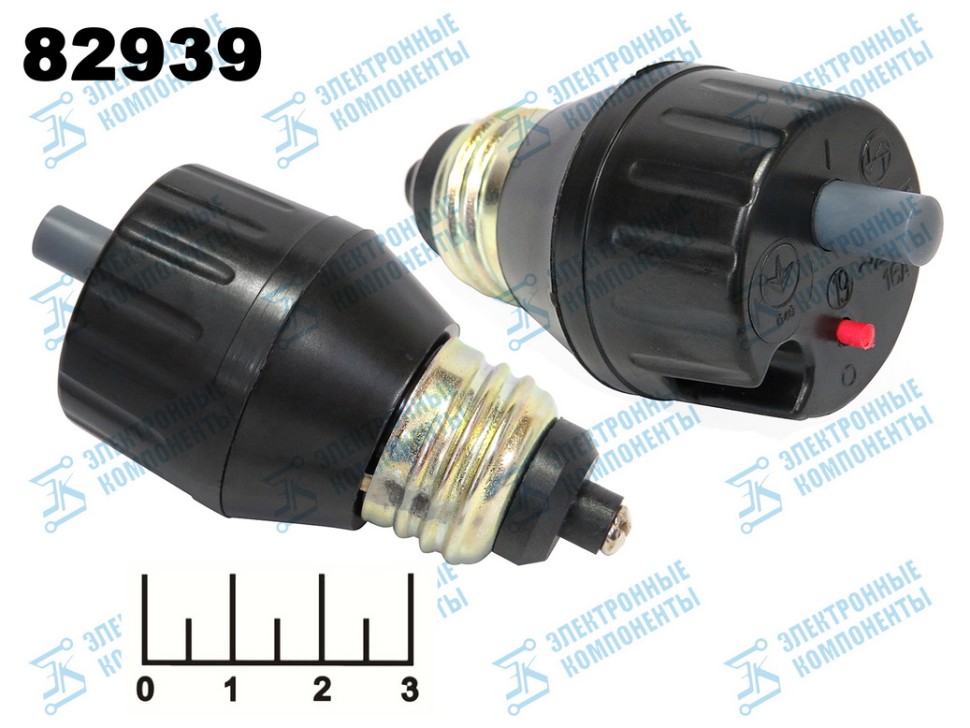

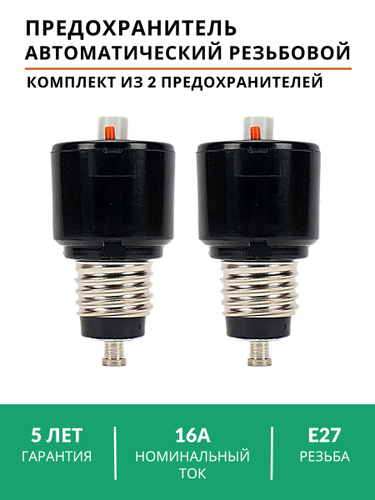

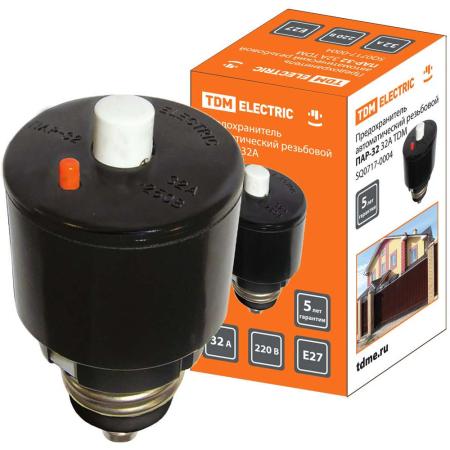

Предохранитель автоматический резьбовой (ПАР) в соответствие со своим устройством применяется для защиты электропроводки от аварийных режимов работы. К ним относятся перегруз и короткие замыкания.

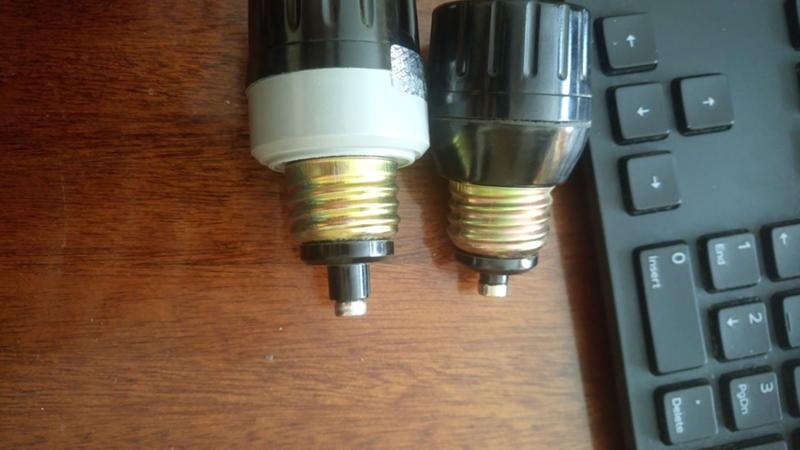

По своему посадочному месту он идентичен обычной пробке и полностью взаимозаменяем с ней. Однако в отличие от своего аналога пробка-автомат является многоразовым прибором, функциональность которого обеспечена встроенными в него расцепителями (биметаллической пружиной и электромагнитной катушкой).

Такие защитные приборы устанавливаются на вводе в квартиру и сразу после счетчика, от которого линии электропроводки разводятся по всем комнатам с подключаемыми к ним нагрузками. Основное предназначение этих устройств – обеспечение аварийного отключения каждой из питающих линий в случае перегрузки по току или короткого замыкания.

Как работает пробка автомат — ПАР

Принцип работы автоматических предохранителей основан на тепловом и электромагнитном действии переменного тока. До фиксированного момента, пока токи через ПАР не достигли критического значения – его нормально замкнутые контакты остаются в исходном состоянии.

При длительном превышении током нагрузки своей номинальной величины входящая в механизм биметаллическая пластина начинает постепенно нагреваться. Под воздействием тепла она через какое-то время выгибается и освобождает коромысло от защелки, ранее обеспечивающей замкнутость рабочей цепи. После срабатывания автомата эта цепочка обрывается, отключая перегруженную по току линию питающего кабеля.

При коротком замыкании происходит резкое увеличение тока, который приводит в действие электромагнитную часть расцепителя (биметаллическая пластина в данном случае просто не успевает нагреться). Эта рабочая часть автомата представлена миниатюрной катушкой, намотанной из провода заранее рассчитанного сечения.

При прохождении больших токов через катушку возникает электромагнитное поле и она работает как электромагнит, притягивая металлический сердечник. При движении сердечника рама защелки проворачивается, тем самым освобождая механизм отключения. Механизм отключения приводится в действия силами сжатой пружины, контакты разрываются и электрическая цепь размыкается.

Почему после срабатывания пробка автомат не включается

Когда в квартире погас свет хозяева в первую очередь идут к электрощиту и смотрят, не выбили ли пробки. Обычно над вопросом, почему они выбили мало, кто задумывается.

Если после срабатывания попытаться вновь включить автоматический предохранитель нажатием кнопки, не всегда это поможет восстановить питание — они просто могут не включиться.

Сделать это не удастся потому, что не устранена причина, вызвавшая отключение самого автомата. Вот почему, прежде всего, следует разобраться с нагрузочной цепью, последовательно отсоединяя от нее все включенные в данную линию силовые розетки.

Пробка может выбить в двух случаях: если произошло короткое замыкание или перегруз в электропроводке. В первом случае нужно найти причину повреждения. Для этого нужно отключить все приборы от розеток и попытаться включить пробку автомат.

Если включенный вручную автомат не «выбивает» – это значит, что причиной его срабатывания является повреждения одного из электроприборов. Если все вилки бытовых приборов вытянуты из розеток, а автоматический предохранитель все равно «выбивает» – можно сделать вывод, что отключение происходит по вине повреждения кабеля электропроводки. Лишь после того, как будет найдено место КЗ, а также устранена неисправность можно попробовать вновь включить пробку автомат.

При перегрузке линии (например, когда одновременно включили много электроприборов) тепловая защита не позволит сразу включить автомат. При срабатывании тепловой защиты рекомендуется выждать некоторое время, пока не остынет биметаллическая пластина расцепителя. Лишь после этого следует вновь попытаться нажать кнопку включения автомата в рабочее положение.

Время-токовая характеристика пробки-автомат

Для рассмотрения время-токовых характеристик устройств защиты типа ПАР достаточно ознакомиться с графиком их зависимости от силы тока. На нем за основу шкал выбран показатель превышения нагрузочным током своего номинала (в Амперах, откладывается по оси абсцисс) и продолжительность его действия в секундах, которая отмечается по оси ординат.

На графике хорошо различимы две характерные линии:

1. 1. Ниспадающая кривая в виде участка гиперболы, соответствующая срабатыванию теплового расцепителя.
2. 2. Почти вертикальная линия, характеризующая действие токовой отсечки (срабатывание электромагнита).

Рассмотренные временные зависимости являются наглядным подтверждением основных принципов функционирования устройств этого класса. Они свидетельствуют, во-первых, о надежном удержании механизма расцепителя в рабочем состоянии при номинальном токе нагрузки (кривая смещена вправо от оптимального соотношения I/Iн=1). И, во-вторых, из них видно, что при превышении током номинального значения произойдет немедленное отключении автомата.
