Инструкция: пылесос METABO ASR 2050
1
Инструкция по эксплуатации:
ASA 2025, ASR 2025, ASR 2050
СЕ – Заявление о соответствии
Мы заявляем со всей ответственностью, что данные товары
соответствуют нормам EN 61 029, EN 55 014, EN 55 104, EN 61
000-3-
2 и EN 61 000-3-3.
Согласно директивам 73/23/EWG,
89/392/EWG
и 89/336/EWG.
Metabowerke GmbH & Co., Metaboallee, D-72622 Nuertingen
Метабоверке ГмбХ & Ко., Метабоалее, Германия 72622 Нюртинген
Уважаемый покупатель!
Большое спасибо за доверие, которое Вы оказали нам, купив
новый инструмент Метабо. Каждый инструмент Метабо тщательно
тестируется,
и
подлежит
строгому
контролю
качества.
Долговечность электроинструмента во многом зависит от Вас.
Пожалуйста, соблюдайте правила, приведенные в данной
инструкции. Чем бережнее Вы будете относиться в Вашему
инструменту Метабо, тем дольше он Вам прослужит.
Применение по назначению:
пылесос предназначены для
всасывания пыли и твѐрдых частиц (осколки, гвозди и т.д.), а также
для всасывания любых жидкостей, кроме легко воспламеняющихся
и горючих и материалов, температура которых превышает 60
градусов.
Ответственность за ущерб, возникший в результате применения
инструмента не по назначению, ложится исключительно на
пользователя. При работе
необходимо соблюдать как общепринятые, так и приведѐнные в
данной инструкции правила по технике безопасности.
Специальные указания по безопасности
Пылесос не предназначен для удаления опасных для здоровья
материалов, а также для уменьшения концентрации древесной
пыли в воздухе.
Запрещено
удалять
с
помощью
пылесоса
горючие,
взрывчатые растворители или пропитанные растворителем
материалы, взрывоопасную пыль, жидкости, такие как бензин,
масло, спирт, разжижители, а также материалы, температура
которых выше 60-ти градусов, так как возникает опасность
взрыва и возгорания!
Пылесос нельзя использовать вблизи воспламеняемых
веществ.
Розетка, к которой подключается пылесос, должна быть защищена
предохранителем минимум на 16 А.
Не
используйте
следующие
инструменты,
включая
принадлежности:
имеющие видимые повреждения (трещины/царапины)
присоединительная проводка которых дефектна, или
имеет следы износа или повреждений
имеющие подозрение на скрытый дефект (после
падения)
Не применяйте поврежденные удлинительные проводки.
Не тяните присоединительную проводку через острые края, не
зажимайте и не перегибайте.
Не направляйте шланг пылесоса, трубу или насадки на людей или
животных.
Розетка на инструменте должна быть использована только
для указанных в инструкции целей.
При появлении пены или воды немедленно выключите
пылесос. Разгрузите бак и складчатый фильтр.
Внимание! Кислоты, ацетон и растворители могут повредить
составные части инструмента.
Не оставляйте инструмент без присмотра. При длительных
перерывах вынимайте штекер из розетки.
Другие виды работ, которые не описаны в данной инструкции,
выполняться не должны.
Производитель
не
несет
ответственность
за
ущерб,
причиненный в результате применения не по назначению, а
также непрофессионального ремонта.
Комплектация (см. стр. 3)
1.
Розетка для дополнительного инструмента *
2.
Поворотная кнопка для регулировки силы отсоса*
3.
Поворотный выключатель
включение/выключение/автоматика/вибратор (в
соответствии с комплектацией пылесоса)
4.
Розетка для электроинструмента
5.
Метадепо *
6.
Верхняя часть
7.
Задвижка
8.
Запирающая кнопка
9.
Отверстие для отсоса
10.
Бак
11.
Пазовая защелка
12.
Бумажный фильтр
13.
Защитный фильтр для мотора
14.
Фильтрующая кассета
*-
в зависимости от модели
Ввод в эксплуатацию
Перед вводом в эксплуатацию сравните, совпадают ли указанные
на типовой табличке сетевое напряжение и сетевая частота с
данными Вашей сети.

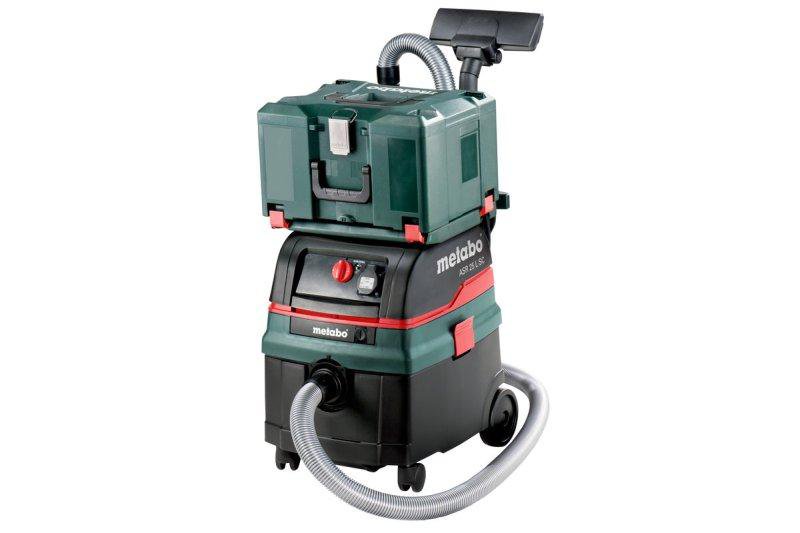

7.1 Установка метадепо (ASR 2025, ASR 2050)
Ослабьте 4 винта на рукоятке. Снимите рукоятку. Установите
метадепо (5) в противоположной последовательности. Метадепо
делает возможной комбинацию пылесоса с системой метабокс.
Дополнительно к метадепо можно подсоединить удлинительные
трубы и кабель.
8. Эксплуатация
8.1 Включение и выключение, автоматика, вибратор
Выберите режим работы на выключателе (3):
0
– пылесос выключен
I-
Пылесос включен (ручной режим)
А-автоматика включения и выключения
Пылесос включается/выключается с помощью подключенного к
розетке (4) электроинструмента.
R-
включен электромагнитный вибратор. (только в ASR 2025, ASR
2050).
Пыль стряхивается с фильтра. Через 7 секунд вибратор
автоматически отключается.
Розетка (4) предусмотрена для подключения электроинструмента.
Внимание! При подключении электроинструмент должен быть
выключен. При вставленном штекере розетка находится под
постоянным напряжением независимо от положения выключателя.
В положении «0» розетку можно использовать в качестве
удлинительной проводки (например, для лампы).
Пылесос и подключенный инструмент макс. 16 А.
В моделях с двумя розетками розетка с автоматикой включения
отмечена буквой А (ASR 2050).
8.2 Регулировка силы отсоса
(ASR 2025, ASR 2050)
С помощью поворотной кнопки (2) отрегулируйте мощность отсоса
в соответствии с отсасываемым материалом. Плавная регулировка
мощности отсоса в зависимости от вида применения.
8.3 Отсос
Сухой отсос
Производите отсос только с помощью сухого фильтра,
инструмента и принадлежностей.
В сыром состоянии пыль может прилипнуть и засохнуть.
При отсосе сажи, цемента, гипса, муки или подобных материалов
вставляйте бумажный пылесборник. Бумажные пылесборники
применяйте всегда вместе с фильтрирующими кассетами.
Отсос жидкостей
Отсос производите без бумажного пылесборника. Фильтрирующие
кассеты подходят для отсоса жидкостей.
Встроенный сенсор отключает мотор, когда бак полностью
заполнится. Освободите бак как описано в разделе «очистка бака».
Если инструмент не будет выключен, в действие вступает защита
от повторного пуска. Только после выключения и повторного
включения пылесос снова готов к эксплуатации. Перед очисткой
сначала выньте отсасывающий шланг из жидкости. После
выключения из шланга может вытечь немного воды.
При последующем сухом отсосе вставляйте сухие фильтры. При
частой смене между сухим и мокрым отсосом мы рекомендуем
Вам применение второго заменного фильтра.
8.4 Чистка фильтра
Пылесосы, снабженные электромагнитным вибратором (ASR 2025,
ASR
2050), могут стряхивать налипшую пыль с фильтрирующей
кассеты (14). Это обеспечивает оптимальное использование
фильтрирующих кассет и удлиняет рабочие циклы.
8.5 Очищение бака
Выключите пылесос с помощью выключателя (3). Выньте штекер
из розетки.
Откройте пазовые защелки (11).
Снимите верхнюю часть (6) и отсасывающий шланг с бака (10).

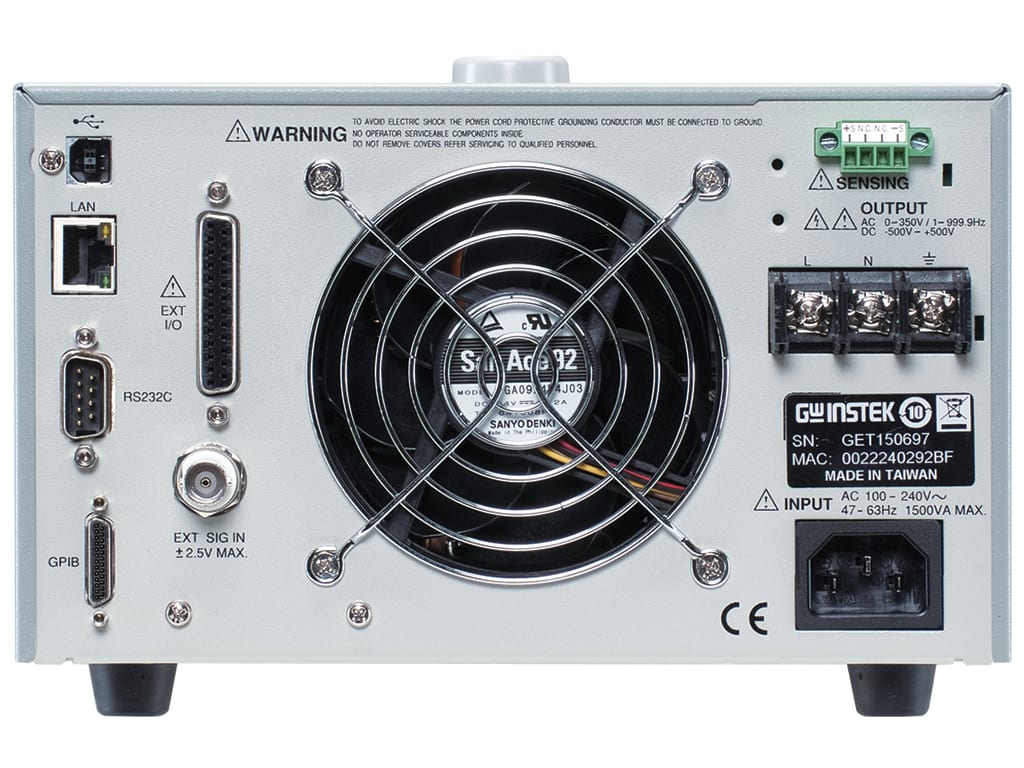

ASR-2000 Series Programmable AC/DC Power Source-Product-GW Instek
Серия ASR-2000, источник питания переменного и постоянного тока, предназначенный для системной интеграции или настольных приложений, обеспечивает как номинальную выходную мощность для выхода переменного тока, так и номинальную выходную мощность для выхода постоянного тока. Доступны десять выходных режимов ASR-2000, включая 1) режим выходной мощности переменного тока (режим AC-INT), 2) режим выходной мощности постоянного тока (режим DC-INT), 3) режим выходной мощности переменного/постоянного тока (AC+DC-INT).
Режим), 4) Режим внешнего источника сигнала переменного тока (режим AC-EXT), 5) Режим внешнего источника сигнала переменного/постоянного тока (режим AC+DC-EXT), 6) Режим наложения внешнего сигнала переменного тока (режим AC-ADD), 7 ) Режим наложения внешнего сигнала переменного/постоянного тока (режим AC+DC-ADD), 8) Режим синхронизации внешнего сигнала переменного тока (режим AC-SYNC), 9) Режим синхронизации внешнего сигнала переменного/постоянного тока (режим AC+DC-SYNC), 10) Управление внешним напряжением постоянного тока в режиме выхода переменного тока (режим AC-VCA).
Серия ASR-2000 предоставляет пользователям возможность вывода сигнала для удовлетворения требований к тестированию различных электронных компонентов, автомобильных электрических устройств и бытовой техники, в том числе 1) Последовательный режим генерирует падения формы сигнала, выбросы, провалы, изменения и другие нештатные состояния ЛЭП; 2) Функция произвольной формы сигнала позволяет пользователям сохранять/загружать определенные пользователем формы сигналов; и 3) Режим имитации имитирует отключение питания, повышение напряжения, падение напряжения и колебания частоты.
При выходе источника питания серии ASR-2000 он также может измерять Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, гармонику напряжения 100-го порядка и гармонику тока. Кроме того, функция дистанционного управления обеспечивает точное выходное напряжение. Функция Customized Phase Angle for Output On/Off позволяет установить начальный и конечный угол выходного напряжения в соответствии с требованиями испытаний. Настройки функций V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP могут защитить тестируемое устройство в процессе измерения. Помимо защиты OTP, OCP и OPP, серия ASR-2000 также включает функцию аварийного сигнала отказа вентилятора и функцию аварийного сигнала отказа переменного тока.
Время нарастания ASR-2000 | Время падения АСР-2000 |
Время нарастания от -500В до 500В | Время спада от 500 В до -500 В |
Компакт-диск (руководство пользователя, руководство по программированию), руководство по технике безопасности, шнур питания,
комплект крышек клемм питания, комплект крышек клемм дистанционного управления, измерительный провод GTL-123,
GTL-246 USB-кабель
Дополнительные аксессуары ( устанавливается на заводе)
ASR-GPIB-2K: Функции связи GPIB (необходимы при использовании ASR-002)
ASR-EU-2K: Выходная розетка для Европы (только ASR-2000)
Дополнительные аксессуары
9000 5 ПОЛУЧИТЬ- 003 Удлиненная универсальная розетка питания (только для ASR-2000R)
GET-004 Европейская розетка (только ASR-2000R)
GRA-439-E Комплект для монтажа в стойку (EIA)
GRA-439-J Комплект для монтажа в стойку (JIS)
GTL -232 Кабель RS-232C, прибл.
2M
GTL-258 Кабель GPIB, прибл. 2 м, включая 25-контактный разъем Micro-D
ASR-001 Фильтр на входе воздуха
ASR-002 * Внешний трехфазный блок управления (серия ASR-2000 должна иметь опцию RS-232)
900 03
* Основные требования ASR-002 для ASR-серии
1. Должны быть три одинаковые модели ASR-серии
2. Для ASR-2000 Series требуется интерфейс ASR-GPIB-2K: RS-232+GPIB.
* Функции серии ASR ограничены при подключении к ASR-002
1. Нет выхода постоянного тока
2. Измеряемые параметры: только ток (А), мощность (Вт) и коэффициент мощности для каждой фазы
3. Нет Анализ гармоник напряжения и тока
4. Нет возможности дистанционного измерения
5. Нет функции сигнала произвольной формы
6. Нет функции последовательности и имитации
7 Не поддерживается внешний ввод/вывод управления
8. Нет функции памяти
9. Поддерживается только USB, нет порта LAN для связи
Пожалуйста, выберите.
.. Руководства и руководстваБрошюраТехнические данныеПрограммное обеспечениеПрошивкаMarcom Tools (Пожалуйста, войдите в систему VIP-члена)Модель DIME.Другое
Руководство пользователя
Руководство пользователя ASR-2000 Series
2023-02-23
Руководство пользователя
версияG.,EN
8,93 МБ
СКАЧАТЬ
Белая бумага
Блок питания двойного назначения переменного/постоянного тока
2022-11-23
Белая книга
версия., англ.
【Только для членов】
1,77 МБ
СКАЧАТЬ
Инструкция по началу работы
Краткое руководство по ASR-2000. (английский)
2022-03-23
Краткое руководство пользователя
версия., англ.
【Только для членов】
1,54 МБ
СКАЧАТЬ
Прошивка
Прошивка ASR-2000/ASR-3000 Series
2023-04-14
Прошивка
версия 1.
33.,
【Только для членов】
17,14 МБ
СКАЧАТЬ
3D модель
GRA-439 СТОЙКА 3D DIME. (ОВОС для АПС-2000)
2021-10-13
3D модель
версия.,
【Только для членов】
3,49МБ
СКАЧАТЬ
3D модель
GRA-439 СТОЙКА 3D DIME. (JIS для APS-2000)
2021-10-13
3D модель
версия.,
【Только для членов】
3,42 МБ
СКАЧАТЬ
3D модель
GRA-439 СТОЙКА 3D DIME. (ОВОС для APS-2000R ОДИН БЛОК)
2021-10-13
3D модель
версия.,
【Только для членов】
2,92 МБ
СКАЧАТЬ
3D модель
GRA-439 СТОЙКА 3D DIME. (JIS для APS-2000R ОДИН БЛОК)
2021-10-13
3D модель
версия.,
【Только для членов】
2,95 МБ
СКАЧАТЬ
3D модель
GRA-439 СТОЙКА 3D DIME.
(ОВОС для APS-2000R TWO UNIT)
2021-10-13
3D модель
версия.,
【Только для членов】
2,34 МБ
СКАЧАТЬ
3D модель
GRA-439 СТОЙКА 3D DIME. (JIS для APS-2000R TWO UNIT)
2021-10-13
3D модель
версия.,
【Только для членов】
2,42 МБ
СКАЧАТЬ
2D-чертеж
СТОЙКА GRA-439 2D DIME. (ОВОС для АПС-2000)
2021-10-13
2D-чертеж
версия.,
【Только для членов】
454 КБ
СКАЧАТЬ
2D-чертеж
СТОЙКА GRA-439 2D DIME. (JIS для APS-2000)
2021-10-13
2D-чертеж
версия.,
【Только для членов】
453 КБ
СКАЧАТЬ
2D-чертеж
СТОЙКА GRA-439 2D DIME. (ОВОС для APS-2000R ОДИН БЛОК)
2021-10-13
2D-чертеж
версия.
,
【Только для членов】
397 КБ
СКАЧАТЬ
2D-чертеж
СТОЙКА GRA-439 2D DIME. (JIS для APS-2000R ОДИН БЛОК)
2021-10-13
2D-чертеж
версия.,
【Только для членов】
398 КБ
СКАЧАТЬ
2D-чертеж
СТОЙКА GRA-439 2D DIME. (ОВОС для APS-2000R TWO UNIT)
2021-10-13
2D-чертеж
версия.,
【Только для членов】
670 КБ
СКАЧАТЬ
2D-чертеж
СТОЙКА GRA-439 2D DIME. (JIS для APS-2000R TWO UNIT)
2021-10-13
2D-чертеж
версия.,
【Только для членов】
643 КБ
СКАЧАТЬ
Примечание по применению
Серия ASR AC-ADD/AC+DC-ADD Применение
2021-10-07
Примечание по применению
версия.,
【Только для членов】
964 КБ
СКАЧАТЬ
ПО для ПК
Совместимость с ASR-2000 FW — V1.
05 или более поздней версии (необходимо установить NI-VISA и Dot Net перед запуском)
2022-05-03
Программное обеспечение для ПК
версия 1.1.8.0.,
【Только для членов】
6,40 МБ
СКАЧАТЬ
Драйвер LabVIEW
ASR-2000/3000 Драйвер LabVIEW (для LabVIEW 2009)
2021-08-17
Драйвер LabVIEW
версия 1.03.,
【Только для членов】
1,39 МБ
СКАЧАТЬ
3D модель
ASR-2000 3D DIME.
2021-03-03
3D модель
версия.,
【Только для членов】
4,06 МБ
СКАЧАТЬ
2D-чертеж
ASR-2000 2D DIME.
2021-03-03
2D-чертеж
версия.,
【Только для членов】
428 КБ
СКАЧАТЬ
Инструкция по началу работы
Краткое руководство по ASR-2000. (итальянский)
2020-10-05
Краткое руководство пользователя
версия.
,
1,09 МБ
СКАЧАТЬ
Инструкция по началу работы
Краткое руководство по ASR-2000. (испанский)
2020-12-07
Краткое руководство пользователя
версия.,Испанский
1,16 МБ
СКАЧАТЬ
Инструкция по началу работы
Краткое руководство по ASR-2000. (немецкий)
2020-10-05
Краткое руководство пользователя
версия., немецкий
1,16 МБ
СКАЧАТЬ
Инструкция по началу работы
Краткое руководство по ASR-2000. (французский)
2020-10-05
Краткое руководство пользователя
версия., французский
1,10 МБ
СКАЧАТЬ
Отредактированные образцы файлов для ISO-16750-2
Отредактированные образцы файлов серии ASR-2000 для ISO-16750-2
2023-02-16
Отредактированные образцы файлов для ISO-16750-2
версия.
,
【Только для членов】
155 КБ
СКАЧАТЬ
Драйвер LabVIEW
ASR-2000 Драйвер LabVIEW (для LabVIEW 2009).
2020-06-09
Драйвер LabVIEW
версия 1.0.1.,
【Только для членов】
1,35 МБ
СКАЧАТЬ
Инструмент ARB для Excel
Использование команды «: DATA|TRACe:WAVe[:DATA]» отправки
4096 строк в Excel для ASR-2000 через интерфейс USB.
2020-04-17
Инструмент ARB для Excel
версия.,
【Только для членов】
158 КБ
СКАЧАТЬ
USB-драйвер
USB-драйвер серии ASR-2000.
2019-12-25
Драйвер USB
версия1.0.,
【Только для членов】
6 КБ
СКАЧАТЬ
Руководство по программированию
Руководство по программированию серии ASR-2000.
2023-03-09
Руководство по программированию
версияD_0308.
,EN
【Только для членов】
3,09 МБ
СКАЧАТЬ
Техническая спецификация
Паспорт серии ASR-2000
2023-04-14
Лист данных
версия., англ.
1,80 МБ
СКАЧАТЬ
Брошюра
Брошюра серии ASR-2000
2023-04-14
Брошюра
версия., англ.
2,65 МБ
СКАЧАТЬ
Брошюра
ASR-002 Внешний трехфазный блок управления для выхода 1P2W, 1P3W, 3P4W
2021-07-02
Брошюра
версия., англ.
2,82 МБ
СКАЧАТЬ
Руководство пользователя
Руководство пользователя ASR-002
2022-08-01
Руководство пользователя
версияD.,EN
1,37 МБ
СКАЧАТЬ
ГВт Instek ASR-2050 Источник питания переменного/постоянного тока
ГВт Instek ASR-250 представляет собой источник питания переменного и постоянного тока мощностью 500 ВА, предназначенный для системной интеграции или настольных приложений, обеспечивающий как номинальную выходную мощность для выхода переменного тока, так и номинальную выходную мощность для постоянного тока.
выход. Доступны девять выходных режимов ASR-2000, включая 1) режим выходной мощности переменного тока (режим AC-INT), 2) режим выходной мощности постоянного тока (режим DC-INT), 3) режим выходной мощности переменного/постоянного тока (AC+DC-INT). режим), 4) Режим внешнего источника сигнала переменного тока (режим AC-EXT), 5) Режим внешнего источника сигнала переменного/постоянного тока (режим AC+DC-EXT), 6) Режим наложения внешнего сигнала переменного тока (режим AC-ADD), 7 ) Режим наложения внешнего сигнала переменного/постоянного тока (режим AC+DC-ADD), 8) Режим синхронизации внешнего сигнала переменного тока (режим AC-SYNC), 9) Режим синхронизации внешнего сигнала переменного/постоянного тока (режим AC+DC-SYNC).
Пользователям подходят возможности вывода сигнала для удовлетворения требований к тестированию различных электронных компонентов, автомобильных электрических устройств и бытовой техники, в том числе 1) Режим последовательности генерирует провалы сигнала, скачки, провалы, изменения и другие ненормальные состояния линии электропередач; 2) Функция произвольной формы сигнала позволяет пользователям сохранять/загружать определенные пользователем формы сигналов; и 3) Режим имитации имитирует отключение питания, повышение напряжения, падение напряжения и колебания частоты.
При выходе источника питания серии ASR-2000 он также может измерять Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, гармоники напряжения 40-го порядка и гармоники тока. Более того, функция дистанционного управления обеспечивает точное выходное напряжение. Функция Customized Phase Angle for Output On/Off позволяет установить начальный и конечный угол выходного напряжения в соответствии с требованиями испытаний. Настройки функций V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP могут защитить тестируемое устройство в процессе измерения. Помимо защиты OTP, OCP и OPP, серия ASR-2000 также включает функцию аварийного сигнала отказа вентилятора и функцию аварийного сигнала отказа переменного тока.
Спецификации действительны, если ASR-2000 включен в течение не менее 30 минут при температуре от +20°C до +30°C.
Входные параметры (среднеквадратичное значение переменного тока)
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р | |
Номинальное входное напряжение | от 100 В перем. | ||
Диапазон входного напряжения | от 90 В перем. тока до 264 В перем. тока | ||
Фаза | Однофазный, двухпроводной | ||
Диапазон входной частоты | от 47 Гц до 63 Гц | ||
Макс. потребляемая мощность | 800 ВА или менее | 1500 ВА или менее | |
Коэффициент мощности*1 | 100 В переменного тока | 0,95 (тип.) | |
200 В переменного тока | 0,90 (тип.) | ||
Макс. входной ток | 100 В переменного тока | 8 А | 15 А |
200 В переменного тока | 4 А | 7,5 А | |
тока до 240 В перем. тока *1.
Для выходного напряжения 100/200 В (диапазон 100/200 В), максимального тока и коэффициента мощности нагрузки 1.
A Выходные характеристики в режиме C (среднеквадратичное значение переменного тока)
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р | |
Напряжение | Диапазон настройки*1 | от 0,0 В до 175,0 В / от 0,0 В до 350,0 В | |
Настройка разрешения | 0,1 В | ||
Точность*2 | ±(0,5 % от уставки + 0,6 В / 1,2 В) | ||
Выходная фаза | Однофазный, двухпроводной | ||
Максимальный ток*3 | 100 В | 5 А | 10 А |
200 В | 2,5 А | 5 А | |
Максимальный пиковый ток*4 | 100 В | 20 А | 40 А |
200 В | 10 А | 20 А | |
Мощность | 500 ВА | 1000 ВА | |
Частота | Диапазон настройки | Режим переменного тока: от 40,00 Гц до 999,9 Гц, режим переменного+постоянного тока: от 1,00 Гц до 999,9 Гц | |
Настройка разрешения | 0,01 Гц (от 1,00 до 99,99 Гц), 0,1 Гц (от 100,0 до 999,9 Гц) | ||
Точность | Для частот от 45 Гц до 65 Гц: 0,01% от установленного Для частоты от 40 Гц до 999,9 Гц: 0,02 % от установленного значения | ||
Стабильность*5 | ± 0,005% | ||
Выход на фазе | от 0,0° до 359,9° переменная (разрешение настройки 0,1°) | ||
Смещение постоянного тока*6 | В пределах ± 20 мВ (ТИП) | ||
*1.
Диапазон 100 В / 200 В
*2. Для выходного напряжения от 17,5 В до 175 В / от 35 В до 350 В, синусоида, выходная частота от 45 Гц до 65 Гц, без нагрузки, настройка напряжения постоянного тока 0 В (режим AC+DC) и 23°C ±5° С
*3. Для выходного напряжения от 1 В до 100 В / от 2 В до 200 В.
Ограничено мощностью при выходном напряжении от 100 В до 175 В / от 200 В до 350 В.
*4. Относительно емкостно-входной выпрямительной нагрузки. Ограничено максимальным током.
*5. Для частот от 45 Гц до 65 Гц номинальное выходное напряжение, холостой ход и резистивная нагрузка для максимального тока, а также рабочая температура.
*6. В случае режима переменного тока и установки выходного напряжения на 0 В.
Выходная мощность для режима постоянного тока
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р | |
Напряжение | Диапазон настройки*1 | от -250 В до +250 В / от -500 В до +500 В | |
Настройка разрешения | 0,1 В | ||
Точность*2 | ±(|0,5 % от уставки| + 0,6 В / 1,2 В) | ||
Максимальный ток*3 | 100 В | 5 А | 10 А |
200 В | 2,5 А | 5 А | |
Максимальный пиковый ток*4 | 100 В | 20 А | 40 А |
200 В | 10 А | 20 А | |
Мощность | 500 Вт | 1000 Вт | |
*1.
Диапазон 100 В / 200 В
*2. Для выходного напряжения от -250 В до -25 В, от +25 В до +250 В / от -500 В до -50 В, от +50 В до +500 В, без нагрузки, настройка напряжения переменного тока 0 В (режим AC+DC) и 23℃ ± 5℃
*3. Для выходного напряжения от 1,4 В до 100 В / от 2,8 В до 200 В.
Ограничено мощностью при выходном напряжении от 100 В до 250 В / от 200 В до 500 В.
*4. В течение 5 мс. Ограничено максимальным током.
Стабильность выходного напряжения
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р |
Линейное регулирование*1 | ±0,2% или менее | |
Регулировка нагрузки*2 | 0,15% при 45–65 Гц 0,5 % при постоянном токе, все остальные частоты (от 0 до 100 %, через выходную клемму) | |
Пульсирующий шум*3 | 0,7 Вэфф / 1,4 Вэфф (ТИП) | |
*1.
Входное напряжение источника питания 100 В, 120 В или 230 В, без нагрузки, номинальная мощность.
*2. Для выходного напряжения от 75 В до 175 В / от 150 В до 350 В, коэффициент мощности нагрузки 1, ступенчатое изменение от выходного
тока 0 А до максимального тока (или обратного), используя выходную клемму на Задняя панель.
*3. Для компонентов от 5 Гц до 1 МГц в режиме постоянного тока используйте выходной разъем на задней панели.
Коэффициент искажения формы выходного напряжения, время отклика выходного напряжения, КПД
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р |
Коэффициент искажения формы сигнала выходного напряжения*1 | 0,5 % или менее | |
Время отклика выходного напряжения*2 | 100 США (ТИП) | |
Эффективность*3 | 70 % или более | |
*1.
При выходном напряжении от 50 В до 175 В / от 100 В до 350 В, коэффициенте мощности нагрузки 1, а также в режимах переменного и переменного+постоянного тока.
*2. Для выходного напряжения 100 В / 200 В, коэффициент мощности нагрузки 1, относительно ступенчатого изменения от выходного тока 0 А до максимального тока
(или обратного). 10% ~ 90% выходного напряжения
*3. Для режима переменного тока при выходном напряжении 100 В / 200 В, максимальном токе, коэффициенте мощности нагрузки 1 и только синусоидальном сигнале.
M easured Value Display
Вся точность функции измерения указана для 23 °C±5 °C.
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р | ||
Напряжение
| СКЗ, среднее значение*1 | Разрешение | 0,1 В | |
Точность*2 | Для частот от 45 Гц до 65 Гц и постоянного тока: ±(0,5 % от показаний + 0,3 В / 0,6 В) | |||
ПИКОВОЕ значение | Разрешение | 0,1 В | ||
| Точность | Для частот от 45 Гц до 65 Гц и постоянного тока: ±(|2 % от показания| + 1 В / 2 В) | |||
Текущий |
СКЗ, среднее значение | Разрешение | 0,01 А | |
Точность*3 | Для частот от 45 Гц до 65 Гц и постоянного тока: | Для частот от 45 Гц до 65 Гц и постоянного тока: | ||
ПИКОВОЕ значение | Разрешение | 0,1 А | ||
| Точность*4 | Для частот от 45 Гц до 65 Гц и постоянного тока: | Для частот от 45 Гц до 65 Гц и постоянного тока: | ||
Мощность | Активный (Вт) | Разрешение | 0,1/1 Вт | |
| Точность*5 | ±(2 % от показания + 0,5 Вт) | ±(2 % от показания + 1 Вт) | ||
| Полная (ВА) | Разрешение | 0,1/1 ВА | ||
| Точность*5*6 | ±(2 % от показания + 0,5 ВА) | ±(2 % от показания + 1 ВА) | ||
| Реактивный (ВАР) | Разрешение | 0,1 / 1 вар | ||
| Точность*5*7 | ±(2 % от показания + 0,5 ВАР) | ±(2 % от показания + 1 ВАР) | ||
| Коэффициент мощности нагрузки | Диапазон | от 0,000 до 1,000 | ||
| Разрешение | 0,001 | |||
| Пик-фактор нагрузки | Диапазон | от 0,00 до 50,00 | ||
| Разрешение | 0,01 | |||
Напряжение гармоник | Диапазон | До 40-го порядка основной волны | ||
| Полный масштаб | 175 В / 350 В, 100 % | |||
| Разрешение | 0,1 В, 0,01% | |||
Точность*8 | До 20 числа ±(0,2 % от показания + 0,5 В / 1 В) С 20 по 40 число ± (0,3 % от показания + 0,5 В / 1 В) | |||
Гармонический ток | Диапазон | До 40-го порядка основной волны | ||
| Полный масштаб | 5 А / 2,5 А, 100 % | 10 А / 5 А, 100 % | ||
| Разрешение | 0,01 А, 0,01% | |||
Точность*3 | До 20 числа ±(1 % от показания + 0,1 А / 0,05 А) С 20 по 40 число ±(1,5 % от показания + 0,1 А / 0,05 А) | До 20 числа ±(1 % от показания + 0,2 А / 0,1 А) с 20 по 40 ±(1,5 % от показания + 0,2 А / 0,1 А) | ||
*1.
Отображение напряжения установлено на RMS в режиме AC/AC+DC и AVG в режиме DC.
*2. Режим переменного тока: для выходного напряжения от 17,5 В до 175 В / от 35 В до 350 В и 23 °C ± 5 °C.
Режим постоянного тока: для выходного напряжения от 25 В до 250 В / от 50 В до 500 В и 23 °C ± 5 °C.
*3. Выходной ток в диапазоне от 5 % до 100 % от максимального тока и 23 °C ± 5 °C.
*4. Выходной ток в диапазоне от 5 % до 100 % максимального пикового тока в режиме переменного тока, выходной ток в диапазоне от 5 % до 100 % максимального мгновенного тока в режиме постоянного тока и 23 °C ± 5 °C . Точность пикового значения соответствует форме волны постоянного тока или синусоидальной волны
*5. Для выходного напряжения 50 В или выше, выходного тока в диапазоне от 10 % до 100 % максимального тока, постоянного тока
или выходной частоты от 45 Гц до 65 Гц и 23 °C ± 5 °C.
*6. Полная и реактивная мощности не отображаются в режиме постоянного тока.
*7. Реактивная мощность предназначена для нагрузки с коэффициентом мощности 0,5 или ниже.
*8. Выходное напряжение в диапазоне от 17,5 В до 175 В / от 35 В до 350 В и 23 °C ± 5 °C.
Прочие
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р | |
| Защита | OCP, OTP, OPP, FAN Ошибка | ||
Дисплей | TFT-ЖК, 4,3 дюйма | ||
Функция памяти | 10 наборов для сохранения и вызова настроек | ||
Произвольная волна | Количество ячеек памяти | 16 (энергонезависимая) | |
Длина сигнала | 4096 слов | ||
Общие характеристики
Модель | АСР-2050/АСР-2050Р | АСР-2100/АСР-2100Р | ||
Интерфейс |
Стандарт | USB | Тип A: Хост, Тип B: Ведомый, Скорость: 1. | |
ЛВС | MAC-адрес, IP-адрес DNS, пароль пользователя, IP-адрес шлюза, IP-адрес прибора, маска подсети | |||
Внешнее управление | Вход внешнего сигнала | |||
Заводской | ГПИБ | SCPI-1993, интерфейс, совместимый с IEEE 488.2 | ||
РС-232С | Соответствует спецификациям EIA-RS-232 | |||
Изоляция | Между входом и шасси, | 500 В пост. тока, 30 МОм или более | ||
Выдерживает напряжение | Между входом и шасси, | 1500 В переменного тока, 1 минута | ||
ЭМС | EN 61326-1 (Класс A) | |||
Безопасность | ЕН 61010-1 | |||
Окружающая среда | Операционная среда | Использование внутри помещений, категория перенапряжения II | ||
Диапазон рабочих температур | от 0 °С до 40 °С | |||
Диапазон температур хранения | от -10 °С до 70 °С | |||
Диапазон рабочей влажности | От 20 % до 80 % относительной влажности (без конденсации) | |||
Диапазон влажности при хранении | 90 % относительной влажности или менее (без конденсата) | |||
Высота над уровнем моря | До 2000 м | |||
Размеры (мм) | ASR-2000: 285(Ш)×124(В)×480(Г) (без выступов) | |||
Вес | ASR-2000: прибл. | |||
1/2.0, USB-CDC
